一阶电路的零输入响应.

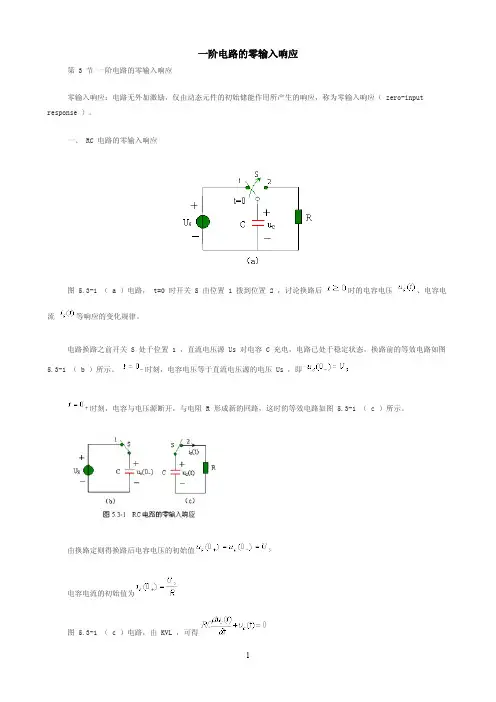

一阶电路的零输入响应第 3 节一阶电路的零输入响应零输入响应：电路无外加激励，仅由动态元件的初始储能作用所产生的响应，称为零输入响应（ zero-input response ）。

一、 RC 电路的零输入响应图 5.3-1 （ a ）电路， t=0 时开关 S 由位置 1 拨到位置 2 ，讨论换路后时的电容电压、电容电流等响应的变化规律。

电路换路之前开关 S 处于位置 1 ，直流电压源 Us 对电容 C 充电，电路已处于稳定状态，换路前的等效电路如图5.3-1 （ b ）所示。

时刻，电容电压等于直流电压源的电压 Us ，即时刻，电容与电压源断开，与电阻 R 形成新的回路，这时的等效电路如图 5.3-1 （ c ）所示。

由换路定则得换路后电容电压的初始值电容电流的初始值为图 5.3-1 （ c ）电路，由 KVL ，可得用积分变量分离法进行求解，得式中，为 RC 电路的时间常数（ time constant ），当 R 的单位为Ω， C 的单位为 F 时，τ的单位是秒（ s ）。

时间常数：时间常数是反映一阶电路过渡过程进展快慢的一个重要的参数，其大小仅取决于电路的结构和参数。

τ越大，响应衰减的速度就越慢；τ越小，响应衰减的速度就越快。

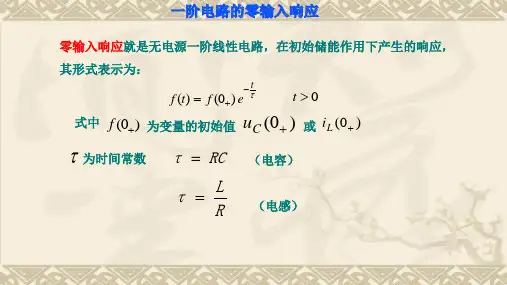

用表示电路换路后的响应，用表示该响应的初始值，则 RC 一阶电路的零输入响应可表示为RC 电路零输入响应的规律RC 电路换路后，各处的零输入响应都是从初始值开始，按指数规律衰减。

衰减得快慢由时间常数τ决定。

二、 RL 电路的零输入响应图 5.3-3 （ a ）是 RL 动态电路。

电路换路之前开关 S 处于位置 1 ， t=0 时开关 S 由位置 1 拨到位置 2 。

下面讨论换路后时的电感电流、电感电压等响应的变化规律。

时刻，电路换路之前开关 S 处于位置 1 ，直流电流源 Is 对电感 L 充电，电路已处于稳定状态，换路前的等效电路如图 5.3-3 （ b ）所示。

t=0 时，开关 S 拨到位置 2 ，时，电感与电流源断开，而与电阻 R 形成新的回路，这时的等效电路如图5.3-3 （ c ）所示。

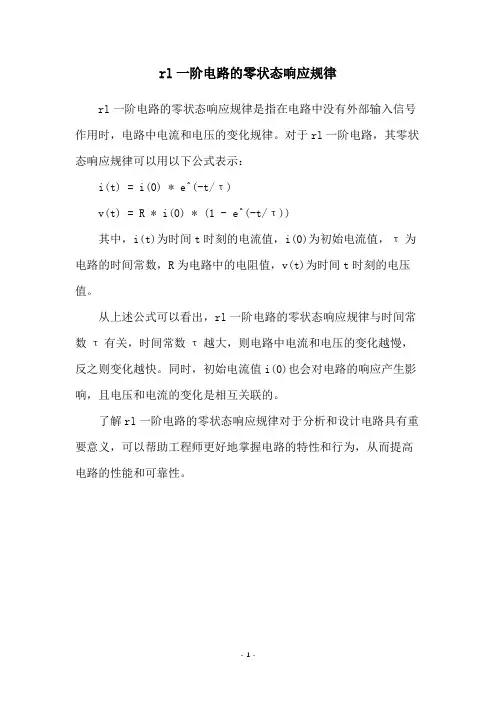

rl一阶电路的零状态响应规律
rl一阶电路的零状态响应规律是指在电路中没有外部输入信号作用时，电路中电流和电压的变化规律。

对于rl一阶电路，其零状态响应规律可以用以下公式表示：
i(t) = i(0) * e^(-t/τ)
v(t) = R * i(0) * (1 - e^(-t/τ))
其中，i(t)为时间t时刻的电流值，i(0)为初始电流值，τ为电路的时间常数，R为电路中的电阻值，v(t)为时间t时刻的电压值。

从上述公式可以看出，rl一阶电路的零状态响应规律与时间常数τ有关，时间常数τ越大，则电路中电流和电压的变化越慢，反之则变化越快。

同时，初始电流值i(0)也会对电路的响应产生影响，且电压和电流的变化是相互关联的。

了解rl一阶电路的零状态响应规律对于分析和设计电路具有重要意义，可以帮助工程师更好地掌握电路的特性和行为，从而提高电路的性能和可靠性。

- 1 -。

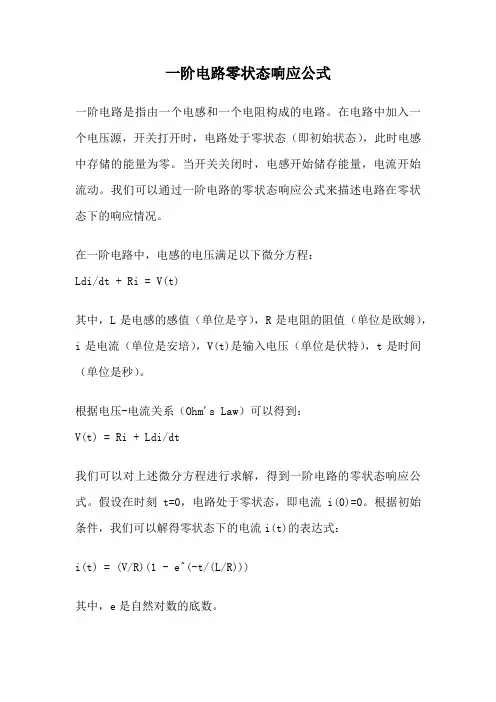

一阶电路零状态响应公式一阶电路是指由一个电感和一个电阻构成的电路。

在电路中加入一个电压源，开关打开时，电路处于零状态（即初始状态），此时电感中存储的能量为零。

当开关关闭时，电感开始储存能量，电流开始流动。

我们可以通过一阶电路的零状态响应公式来描述电路在零状态下的响应情况。

在一阶电路中，电感的电压满足以下微分方程：Ldi/dt + Ri = V(t)其中，L是电感的感值（单位是亨），R是电阻的阻值（单位是欧姆），i是电流（单位是安培），V(t)是输入电压（单位是伏特），t是时间（单位是秒）。

根据电压-电流关系（Ohm's Law）可以得到：V(t) = Ri + Ldi/dt我们可以对上述微分方程进行求解，得到一阶电路的零状态响应公式。

假设在时刻t=0，电路处于零状态，即电流i(0)=0。

根据初始条件，我们可以解得零状态下的电流i(t)的表达式：i(t) = (V/R)(1 - e^(-t/(L/R)))其中，e是自然对数的底数。

从上述公式可以看出，一阶电路的零状态响应是一个指数衰减函数。

当时间t趋近于无穷大时，指数项e^(-t/(L/R))趋近于零，此时电流i(t)趋近于V/R，即电路达到稳态。

通过一阶电路的零状态响应公式，我们可以推测电路在初始状态下的响应情况。

这对于设计和分析电路的性能非常重要。

例如，我们可以通过该公式来预测电路的响应时间、电流的变化趋势等。

需要注意的是，一阶电路的零状态响应公式是基于一些假设和简化条件得出的。

实际电路中可能存在其他因素的影响，如电容、非线性元件等。

因此，在实际应用中需要根据具体情况进行修正和调整。

总结一下，一阶电路的零状态响应公式是描述电路在零状态下的响应情况的重要工具。

通过该公式，我们可以推测电路的响应时间和电流的变化趋势。

但在实际应用中，需要考虑其他因素的影响，并根据具体情况进行修正和调整。

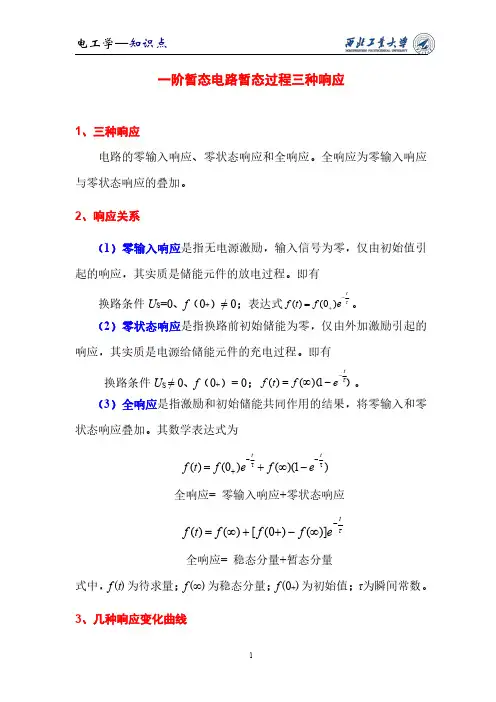

一阶暂态电路暂态过程三种响应
1、三种响应

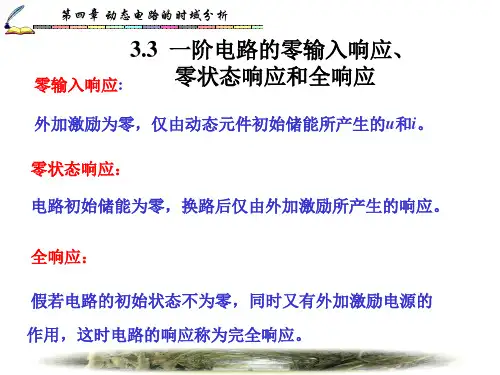

电路的零输入响应、零状态响应和全响应。

全响应为零输入响应与零状态响应的叠加。

2、响应关系
（1）零输入响应是指无电源激励，输入信号为零，仅由初始值引起的响应，其实质是储能元件的放电过程。

即有
换路条件U S =0、f （0+）≠0；表达式()(0)τ
-+=t f t f e 。

（2）零状态响应是指换路前初始储能为零，仅由外加激励引起的响应，其实质是电源给储能元件的充电过程。

即有
换路条件U S ≠0、f （0+）=0；()()1τ-=∞-t
f t f e （）。

（3）全响应是指激励和初始储能共同作用的结果，将零输入和零状态响应叠加。

其数学表达式为
()(0)()(1)--ττ
+=+∞-t t
f t f e f e 全响应=零输入响应+零状态响应
τ
t e
f f f t f -∞-++∞=)]()0([)()(全响应=稳态分量+暂态分量式中，f (t )为待求量；f (∞)为稳态分量；f (0+)为初始值；τ为瞬间常数。

3、几种响应变化曲线
电路不同的响应所对应变化曲线，如图1所示。

图1电路响应的变化曲线。

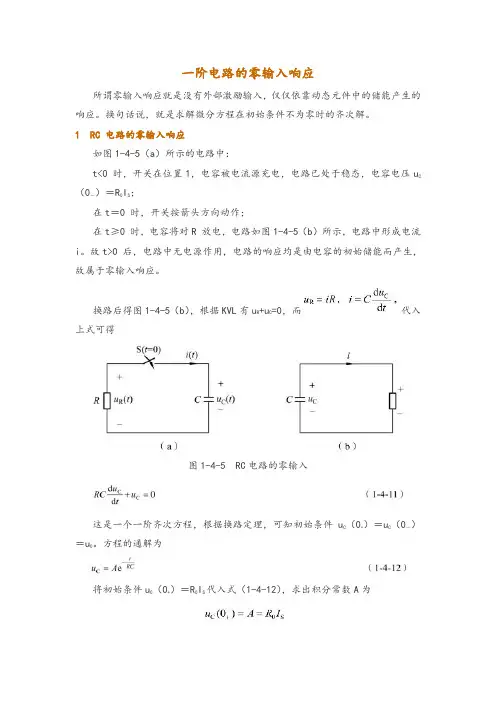

一阶电路的零输入响应所谓零输入响应就是没有外部激励输入，仅仅依靠动态元件中的储能产生的响应。

换句话说，就是求解微分方程在初始条件不为零时的齐次解。

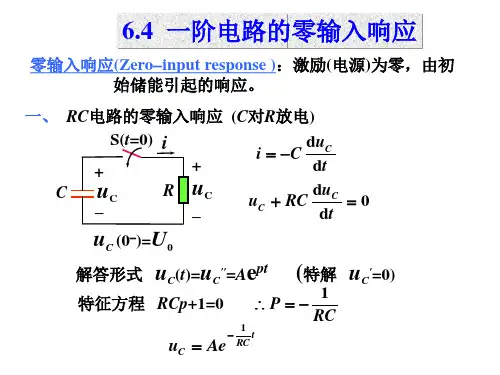

1 RC 电路的零输入响应如图1-4-5（a）所示的电路中：t<0 时，开关在位置1，电容被电流源充电，电路已处于稳态，电容电压uC（0－）＝RIS；在t＝0 时，开关按箭头方向动作；在t≥0 时，电容将对R 放电，电路如图1-4-5（b）所示，电路中形成电流i。

故t>0 后，电路中无电源作用，电路的响应均是由电容的初始储能而产生，故属于零输入响应。

换路后得图1-4-5（b），根据KVL有uR +uC=0，而代入上式可得图1-4-5 RC电路的零输入这是一个一阶齐次方程，根据换路定理，可知初始条件uC （0+）＝uC（0－）＝u。

方程的通解为将初始条件uC （0+）＝RIS代入式（1-4-12），求出积分常数A为将uC （0+）代入式（1-4-12），得到满足初始值的微分方程的通解为放电电流为令τ＝RC，它具有时间的量纲，即故称τ为时间常数，这样式（1-4-13）、（1-4-15）可分别写为。

由于，为负，故uC和i均按指数规律衰减，它们的最大值分别为初始值uC （0+）＝RIS，以及，当t→∞时，uC和i衰减到零。

其变化曲线如图1-4-6所示。

图1-4-6 RC 电路零输入响应电压电流波形图关于零输入响应曲线的几点说明：（1）时间常数是体现一阶电路电惯性特性的参数，它只与电路的结构与参数有关，而与激励无关。

（2）对于含电容的一阶电路，τ＝RC；对于含电感的一阶电路，。

（3）τ越大，电惯性越大，相同初始值情况下，放电时间越长。

（4）一阶电路方程的特征根为时间常数的相反数；它具有频率的量纲，称为“固有频率”（natural frequency）。

理论上认为t→∞、uC →0 时，电路达稳态；工程上认为t＝（3－5）τ、uC→0，电容放电基本结束。

rc一阶电路的零状态响应,按指数规律上升,按指数规律衰减RC一阶电路是由电阻（R）和电容（C）组成的电路。

在零状态响应中，我们考虑的是电路在初始时刻没有存储能量的情况下的响应。

1.按指数规律上升：在RC一阶电路的零状态响应中，如果输入信号是一个突变或阶跃信号，电路的响应将按指数规律上升。

在这种情况下，电容充电的速度呈指数增长。

电路响应的形式可以用指数函数来描述。

2.按指数规律衰减：如果初始时刻存在存储在电容中的能量，当电路处于零状态时，电路的响应将按指数规律衰减。

在这种情况下，电容中的电荷将以指数方式耗散，电路的响应呈指数衰减。

总体来说，RC一阶电路的零状态响应是一个指数规律的过程，其上升或衰减的速率取决于电路的参数（电阻值R和电容值C）以及输入信号的特性。

这种响应通常可以用微分方程和指数函数来建模和描述。

一阶电路的零输入响应和零状态响应下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一阶电路的零输入响应和零状态响应在电路理论中，一阶电路是一种常见的电路结构，其具有简单的数学描述和易于理解的特点。

一阶电路的零状态响应在动态元件初始储能为0 的前提下，电路对初始激励产生的响应，称为零状态响应。

明显，这一响应与输入形式有关。

最简洁最基本的输入形式是直流电压源和恒流源。

1、RC 电路的零状态响应如图，在t ＝0 时刻，开关闭合，问i 、u R 、u C 如何变化？物理过程分析：依据以前学问，uC ( 0+ )＝uC ( 0－)＝u C ( 0 )＝0 。

这就是说，在t＝0 时刻，电容相当于短路，直流电压全部降落在R上，那么电流i (0 + )＝U 0 / R 。

但是，电流一经流淌，必定在电容极板上产生电荷积累，q＝Cu C 0。

然而，总电压U0 不变，R 上压降必定减小，从而电流i ＝uR/R 减小…… 。

最终，uC →U0，i →0，充电停止，电路达到另外一个稳态，此时，电容相当于开路。

数学求解：t 0这是一个一阶线性常系数非齐次微分方程。

作如下代换后，求解：结论：uC 随时间呈指数增长，最终趋于uC。

而uR 则相反，uC ＋uR ＝U0 。

电流i(t) 从U0 / R开头衰减，最终趋于0，快慢取决于τ。

特殊留意：在整个充电过程中，电源供应的能量、电阻消耗的能量、电容储存的能量有下列关系：使人惊异的是：不论C 和R 的取值有多大，充电过程中，电源供应的能量中，正好一半转变成电场能存储于电容中，另一半则被R 消耗掉了，即充电效率仅有50％。

2、RL 电路的零状态响应如图，在t ＝0 时刻，开关闭合，直流电压源加于电路。

问i 、u R 、u L 随时间如何变化？物理过程分析：依据以前学问，在有限电压前提下，电流不能跃变，i ( 0+ ) ＝i ( 0－)＝i ( 0 ) ＝0 。

也即：u R( 0 + ) ＝R i ( 0 + )＝0此刻，U 0 全部降落在L 上，即：u L( 0+ ) = U0换句话说，L 相当于开路。

但是，电流一经流淌，必定在R 上产生压降，总电压U0不变，故L 上压降必定减小。
