电工电子期末考试题及答案一、选择题（每题2分，共20分）1. 在电路中，电流的单位是：A. 伏特（V）B. 安培（A）C. 欧姆（Ω）D. 瓦特（W）答案：B2. 电阻串联时，总电阻值是各个电阻值的：A. 和B. 差C. 积D. 倒数之和答案：A3. 欧姆定律表达式为：A. V = I * RB. I = V / RC. R = V / ID. V = R * I答案：A4. 电容的单位是：A. 法拉（F）B. 欧姆（Ω）C. 安培（A）D. 伏特（V）答案：A5. 交流电的频率单位是：A. 赫兹（Hz）B. 伏特（V）C. 安培（A）D. 欧姆（Ω）答案：A6. 三相交流电中，星形连接的特点是：A. 线电压等于相电压B. 线电流等于相电流C. 线电流是相电流的根号3倍D. 线电压是相电压的根号3倍答案：D7. 半导体二极管的主要特性是：A. 单向导电性B. 双向导电性C. 可变电阻性D. 可变电容性答案：A8. 晶体管的放大作用是指：A. 电流放大B. 电压放大C. 电阻放大D. 电容放大答案：A9. 整流电路的作用是将：A. 交流电变为直流电B. 直流电变为交流电C. 高频信号变为低频信号D. 低频信号变为高频信号答案：A10. 变压器的工作原理是：A. 电磁感应B. 欧姆定律C. 基尔霍夫定律D. 法拉第定律答案：A二、填空题（每空2分，共20分）11. 一个完整的电路包括电源、________、________和电源。
答案：导线、用电器12. 串联电路中，电阻的总阻值等于各个电阻阻值的________。
答案：和13. 并联电路中，总电阻的倒数等于各个电阻倒数的________。
答案：和14. 电容器在交流电路中表现为________。
答案：容抗15. 电感器在交流电路中表现为________。
答案：感抗16. 三极管的三个主要极分别是发射极、基极和________。
答案：集电极17. 整流电路中，半波整流电路的输出波形是________。
哈工大电路期末考试试题一、选择题（每题2分，共20分）1. 在电路中，电压与电流的关系可以用以下哪个定律来描述？A. 欧姆定律B. 基尔霍夫电流定律C. 基尔霍夫电压定律D. 法拉第电磁感应定律2. 一个电阻为10Ω的电路，通过电流为2A，根据欧姆定律，该电路的电压是多少？A. 10VB. 20VC. 30VD. 40V3. 理想电压源的特点是：A. 内阻为零B. 内阻无穷大C. 电压恒定不变D. 所有选项都正确4. 在串联电路中，总电阻与各分电阻的关系是：A. 总电阻等于各分电阻之和B. 总电阻等于各分电阻之积C. 总电阻等于各分电阻倒数之和D. 总电阻等于各分电阻倒数之积5. 一个电路中包含一个电阻R1和两个并联的电阻R2和R3，总电阻Rt可以表示为：A. R1 + R2B. R1 + R2 + R3C. R1 * (R2 * R3) / (R2 + R3)D. R1 / (R2 + R3)二、简答题（每题5分，共20分）6. 请简述基尔霍夫电流定律（KCL）和基尔霍夫电压定律（KVL）的基本内容。
7. 什么是超前相位和滞后相位？请举例说明。
8. 请解释什么是谐振频率，并简述LC谐振电路的特点。
9. 什么是功率因数？如何计算一个电路的功率因数？三、计算题（每题15分，共30分）10. 给定一个电路，包含一个12V的直流电源，一个10Ω的电阻，一个20Ω的电阻并联，然后与一个30Ω的电阻串联。
计算该电路的总电流。
11. 一个交流电路包含一个电阻R、一个电感L和一个电容C，已知R=100Ω，L=200mH，C=10μF，电源频率为50Hz。
请计算该电路的总阻抗，并确定电路是感性还是容性。
四、分析题（每题15分，共30分）12. 给定一个含有理想电压源、电阻、电容和电感的复杂电路图，要求分析电路的频率响应，并确定电路的截止频率。
13. 一个电路包含一个理想电流源，一个电阻，一个电感和一个电容，形成一个RLC串联电路。
第 １ 页 共 7 页专业班级____________ 考生姓名：____________ 学 号_______一． 选择（20分、2分/题）1．变压器降压使用时，能输出较大的____b_____。
A 、功率B 、电流C 、电能D 、电功2．三相异步电动机旋转磁场的旋转方向是由三相电源的________b_决定。
A 、相位B 、相序C 、频率D 、相位角3．电气控制线路原理图中，触头的位置是处于______a___。
____d_____。
A 、380V B 、220V C 、110V D 、36V 以下 5．关于提高功率因数的说法，正确的是 （ c ）A.在感性负载上并联电感可以提高功率因数B.在感性负载上并联电容可以降低功率因数C.在感性负载上并联电容可以提高功率因数6．乙类互补对称式功放电路，其输出波形的交越失真是指（ c ）。
A ．频率失真B 、相位失真C 、波形过零时出现的失真D 、幅度失真7．稳压管的动态电阻（ b ）稳压性能越好。
A 、越大B 、越小C 、较合适D 、不一定 8．运算放大器电路如图所示，该电路中反馈类型为 ( )。
a(A) 串联电压负反馈 (B) 串联电流负反馈 (C) 并联电压负反馈 (D) 并联电流负反馈第 ２ 页 共 7 页∞9．单稳态触发器的输出状态有（ a ）A 、一个稳态、一个暂态B 、两个稳态C 、只有一个稳态D 、没有稳态10．一个8选1多路选择器，输入地址有 c 。
A 、2位B 、3位C 、4位D 、8位 二、计算题（70分） 1．已知图5所示电路中U S1=24V ，U S2＝6V ，R 1=12Ω，R 2＝6Ω,R 3=2Ω，试用戴维宁定理求流过电阻R 3中的电流I 3。
(10分)2．如图所示R －L串联电路，R=280Ω，R L =20Ω,L=1.65H ，电源电压U=220V ，电源频率为50H Z 。
(10分)求：（1）阻抗Z L 及Z ；（2）电路电流I（3）电压U R 和U L 。
《电工电子技术》期末考试试卷非统考科目一、单项选择题(每题4分，共52分) 请把每小题的题答案填入下列表格中）1、（）元件具有储存磁场能量的性质。
[单选题] *A、电阻;B、电感;(正确答案)C、电容。
2、若电路的开路电压U=12V，其短路电流I=30A则该电源的内阻是（） [单选题] *A、0.4Ω;(正确答案)B、0.6Ω;C、0.8Ω。
3、三相四线制中，中线的作用是（） [单选题] *A、保证三相负载的对称;B、保证三相功率的对称;C、保证三相电压的对称。
(正确答案)4、有“220V、100W”，“220V、25W”白炽灯两盏，串联后接入220V的交流电源，其亮度情况是（）。
[单选题] *A、100W灯泡最亮;C、两只灯泡一样亮。
5、实验室的功率表，是用来测量电路中的（）。
[单选题] *A、有功功率;(正确答案)B、无功功率;C、视在功率。
6、正弦交流电流流过二极管整流以后的波形图是（）。
[单选题] *A、矩形波形;B、等腰三角形;C、正弦半波。
(正确答案)7、若使三极管具有电流放大能力，必须满足的外部条件是（）。
[单选题] *A、发射结正偏，集电接正偏;B、发射结反偏，集电结反偏;C、发射结正偏，集电接反偏。
(正确答案)8、功率放大器易出现的失真现象是（）。
[单选题] *A、饱和失真;B、截止失真;C、交越失真。
(正确答案)9、集成运算放大器一般工作在两个区。
它们分别是（）。
[单选题] *A、正反馈与负反馈;C、虚地与短地。
10、各种电压比较器的输出状态只有（）。
[单选题] *A、一种;B、两种;(正确答案)C、三种。
11、对于放大电路中的三极管，测得它的三个管脚的电位分别是6.6V、9V、6V，则管脚电位为6V的管脚是（）。
[单选题] *A、集电极B、发射级C、基极(正确答案)12、预防雷电，在雷雨天不要站在（）。
[单选题] *A、高楼上;(正确答案)B、高楼内C、高楼下13、十进制数100对应的二进制数是（）。
《电工电子技术》课程期末考试试卷 B 卷一、单选题(每题2分，共30分)1、图示电路中，供出功率的电源是( ）。
RU 6VSA 、 理想电压源B 、 理想电流源C 、 理想电压源与理想电流源D 、 电阻2、在R ，L ,C 元件串联电路中，施加正弦电压u ，当X C 〉X L 时，电压u 与i 的相位关系应是u ( ）。
iA 、 超前于iB 、 滞后于IC 、 与i 反相D 、 以上都不正确3、正弦交流电路的视在功率定义为( )。
A 、 电压有效值与电流有效值的乘积B 、 平均功率C 、 瞬时功率最大值D 、 以上都不正确4、已知某三相四线制电路的线电压∠380=BA U 13︒V ，∠380=CB U －107︒V ,∠380=A C U 133︒V ，当t =12s 时，三个相电压之和为( )。
A 、 380VB 、 0VC 、 380 2 VD 、 220V5、采用降压法起动的三相异步电动机起动时必须处于（ ）。
A 、 轻载或空载B 、 轻载C 、 空载D 、 以上都不对6、在电动机的继电器接触器控制电路中，热继电器的正确连接方法应当是（ ）。
A、热继电器的发热元件串联在主电路内，而把它的动合触点与接触器的线圈串联接在控制电路内B、热继电器的发热元件串联接在主电路内，而把它的动断触点与接触器的线圈串联接在控制电路内C、热继电器的发热元件并接在主电路内，而把它的动断触点与接触器的线圈并联接在控制电路内D、热继电器的发热元件并接在主电路内，而把它的动合触点与接触器的线圈串联接在控制电路内7、电力系统的中点不接地，设备外壳接地的方式称为（).A、工作接地B、保护接地C、保护接零D、以上都不正确8、兆欧表（摇表)的功用是（）.A、测量绝缘电阻值B、检查短路C、测量兆欧级高电阻D、测量功率9、二极管导通的条件是加在二极管两端的电压（）。
A、正向电压大于PN 结的死区电压B、正向电压等于零C、必须加反向电压D、以上都不对10、电路如图所示，其输出电压u O为( ）.-∞＋u Ou uA、u ui1i2+B、—(u ui1i2+) C、u ui1i2-D、以上都不对11、整流电路如图所示，变压器副边电压有效值U2为10 V,则输出电压的平均值U O是( ）.～uO+-A、9 VB、4.5 VC、14.1 VD、8 V12、W7815型三端集成稳压器中的“15”是指( ）。

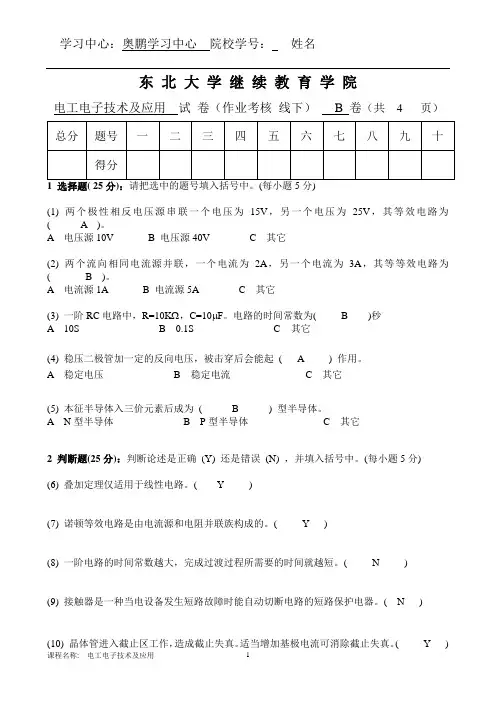

东北大学继续教育学院电工电子技术及应用试卷（作业考核线下） B 卷（共 4 页）(1) 两个极性相反电压源串联一个电压为15V，另一个电压为25V，其等效电路为( A )。
A 电压源10VB 电压源40VC 其它(2) 两个流向相同电流源并联，一个电流为2A，另一个电流为3A，其等等效电路为( B )。
A 电流源1AB 电流源5AC 其它(3) 一阶RC电路中，R=10KΩ，C=10μF。
电路的时间常数为( B )秒A 10SB 0.1SC 其它(4) 稳压二极管加一定的反向电压，被击穿后会能起( A ) 作用。
A 稳定电压B 稳定电流C 其它(5) 本征半导体入三价元素后成为( B ) 型半导体。
A N型半导体B P型半导体C 其它2 判断题(25分)：判断论述是正确(Y) 还是错误(N) ，并填入括号中。
(每小题5分)(6) 叠加定理仅适用于线性电路。
( Y )(7) 诺顿等效电路是由电流源和电阻并联族构成的。
( Y )(8) 一阶电路的时间常数越大，完成过渡过程所需要的时间就越短。
( N )(9) 接触器是一种当电设备发生短路故障时能自动切断电路的短路保护电器。
( N )(10) 晶体管进入截止区工作，造成截止失真。
适当增加基极电流可消除截止失真。
( Y )3 问答题( 50分)：请把具体回答写入各题“答：”的后面。
(每小题10分) (11) 求图中的电流I的值。
答：3A+9A- I=0I=12A(12) 求图中的U=10伏，R=30欧。
求电阻电压U1有效值。
答：串联电路，平分电压，电阻一样，故，U1=U/2=5V(13) 求t 0时u c(t)。
答：电路分析可知，图为并联电路则:通过电阻的电路为I=R2I/(R1+R2)=4*6/(4+4)=3A因电容两端电压与电阻电压相等故，Uc=R1I=12V由电容电压计算公式可得：uc(t)=uc+(u1-u2)*[1-exp(-t/RC)] u c(t)=12e-0.25t V(14) 一台三相异步电动机，PN = 10kW，UN= 380V，nN= 1450r/min。
电工电子技术试题库考试试卷期末考试试卷及答案详解一、选择题（每题2分，共20分）1. 以下哪个不是基本的电路元件？A. 电阻B. 电容C. 电感D. 二极管答案：D解析：基本的电路元件包括电阻、电容和电感。
二极管属于半导体器件，不属于基本电路元件。
2. 在串联电路中，电流处处相等，以下哪个说法正确？A. 电压处处相等B. 功率处处相等C. 电阻处处相等D. 电容处处相等答案：B解析：在串联电路中，电流处处相等，因此功率处处相等。
电压、电阻和电容在串联电路中不一定相等。
3. 以下哪个属于非线性电阻？A. 线性电阻B. 热敏电阻C. 光敏电阻D. 所有以上选项答案：D解析：非线性电阻包括线性电阻、热敏电阻和光敏电阻等。
4. 以下哪个不属于放大器的分类？A. 电压放大器B. 功率放大器C. 频率放大器D. 直流放大器答案：C解析：放大器的分类主要有电压放大器、功率放大器、频率放大器和直流放大器等。
频率放大器不属于放大器的分类。
5. 以下哪个是模拟信号的特点？A. 连续性B. 离散性C. 确定性D. 随机性答案：A解析：模拟信号具有连续性，而数字信号具有离散性。
二、填空题（每题3分，共15分）6. 在并联电路中，电压处处相等，电流等于各支路电流的______。
答案：和解析：在并联电路中，电压处处相等，电流等于各支路电流的和。
7. 电路元件按照其在电路中的作用可分为______元件和______元件。
答案：有源元件，无源元件解析：电路元件按照其在电路中的作用可分为有源元件（如电源、信号源等）和无源元件（如电阻、电容、电感等）。
8. 放大器的输入信号与输出信号的相位关系称为______。
答案：相位移解析：放大器的输入信号与输出信号的相位关系称为相位移。
9. 模拟信号经过采样和量化后，变为______信号。
答案：数字信号解析：模拟信号经过采样和量化后，变为数字信号。
三、判断题（每题2分，共10分）10. 在串联电路中，电压处处相等。
电⼯电⼦技术期末考试试卷及答案《电⼯电⼦技术基础》期末考试试卷(闭卷)9、基本门电路有与门、或门和⾮门。
10、能够实现“有0出1，全1出0”逻辑关系的门电路是与⾮门。
11、能够实现“有1出0，全0出1”逻辑关系的门电路是或⾮门。
12、能够实现“相异出1，相同出0”逻辑关系的门电路是异或门。
13、在交流电中，电流、电压随时间按正弦规律变化的，称为正弦交流电。
正弦交流电的三要素是指最⼤值、⾓频率、初相位。
14、⼯频电流的频率f= 50 Hz。
15、设u=311sin314t V，则此电压的最⼤值为 311V ，频率为 50HZ ，初相位为 0 。
16、在如图所⽰的电路，已知I1 = 1A，I2 = 3A ，I5 =4.5A，则I3 = 4 A，I4 = 0.5 A，则I6 = 3.5 A。
17、半导体三极管是由发射极、基极、集电极三个电极，发射结、集电结两个PN结构成。
18、三极管按其内部结构分为 NPN 和 PNP 两种类型。
19、晶体三极管作共射组态时，其输⼊特性与⼆极管类似，但其输出特性较为复杂，可分为放⼤区外，还有截⽌区和饱和区。
20、⼆极管具有单相导电性特性。
⼆、单项选择题（每⼩题2分，共10分）1、如图所⽰电路中，电压表的内阻Rv为20KΩ，则电压表的指⽰为（ B ）。
20KΩ 20KΩA．5V B.10V C.15V D.30V2、在三相交流电路中，当负载为对称且三⾓型连接时，线电流与相电流的相位关系是（ D ）。
A. 线电压超前相电压300B. 线电压滞后相电压300C. 线电流超前相电流300D. 线电流滞后相电流3003、叠加定理可以⽤在线性电路中不能叠加的是（ C ）。
A、电压B、电流C、功率D、电动势4、如图所⽰电路中，若电阻从2Ω变到10Ω，则电流i（ C ）。
R i sA.变⼤B. 变⼩C.不变D.不确定5、如图所⽰电路，电路的电流I=（ A ）。
IA.2AB. 1.5AC.1AD.0.5A 三、判断题（每⼩题2分，共10分）1、逻辑变量的取值，1⽐0⼤。
这份考卷不错，可以参考电工电子技术基础期末考试试题学号：姓名：一、单项选择。
（每题3分，计45分）1、电荷的基本单位是（）。
A．安秒 B. 安培 C. 库仑 D. 千克2、电路主要由负载、线路、电源、（）组成。
A. 变压器B. 开关C. 发电机D. 仪表3、正弦交流电的有效值等核最大值的（）。
A.1/3B. 1/2C. 2D. 0.74、我国交流电的频率为50Hz，其周期为（）秒。
A．0.01 B.0.02 C.0.1 D.0.2125、为了提高感性负载电路的功率因数，通常采用的方法有（）A．串联电感 B．串联电容 C．并联电感 D．并联电容6、在三相交流电路中，当负载为对称且三角型连接时，线电流与相电流的相位关系是（）。
A．线电压超前相电压300 B．线电压滞后相电压300C．线电流超前相电流300 D．线电流滞后相电流3007、在纯电感电路中, 没有能量消耗, 只有能量( )。
A. 变化B. 增强C. 交换D. 补充8、[10011100]2 =（）10A．128 B．156 C．256 D．5129、利用二极管的（）可以交流电将变成直流电。
A．放大特性 B．稳压特性 C．单向导电性 D．以上三种10、三极管作放大管时一般工作在（）。
A．放大区 B．截止区 C．饱和区 D．反向击穿区11、单相变压器原、副边绕组的额定电压分别为U1N=220V，U1N=110V，当原绕组的额定电流为9A时，副绕组的额定电流为（）。
A．18A B．4.5A C．2.25A D． 12A12、电器铭牌上标注的功率均是（）A.有功功率B. 无功功率C. 视在功率D. 瞬时功率13、晶闸管具有（）PN结。
A．4 个B．3个C．2个 D．5个14、组合逻辑电路在电路结构上只包含（）。
A．各种门电路B．各种触发器C．反馈电路D．放大电路15、有三输入端的与非门当输出端状态为0时，三个输入端状态应为( )A.000B.111C.010D.100二、填空。
专业班级____________ 考生姓名：____________ 学号_______一．选择（20分、2分/题）1．变压器降压使用时，能输出较大的____b_____。
A、功率B、电流C、电能D、电功2．三相异步电动机旋转磁场的旋转方向是由三相电源的________b_决定。
A、相位B、相序C、频率D、相位角3．电气控制线路原理图中，触头的位置是处于______a___。
A、未通电状态B、通电状态C、根据情况确定状态4．为保证机床操作者的安全，机床照明灯的电压应选____d_____。
A、380VB、220VC、110VD、36V以下5．关于提高功率因数的说法，正确的是（ c ）A.在感性负载上并联电感可以提高功率因数B.在感性负载上并联电容可以降低功率因数C.在感性负载上并联电容可以提高功率因数6．乙类互补对称式功放电路，其输出波形的交越失真是指（ c ）。
A．频率失真B、相位失真C、波形过零时出现的失真D、幅度失真7．稳压管的动态电阻（b ）稳压性能越好。
A、越大B、越小C、较合适D、不一定8．运算放大器电路如图所示，该电路中反馈类型为( )。
a(A) 串联电压负反馈(B) 串联电流负反馈(C) 并联电压负反馈(D) 并联电流负反馈∞9．单稳态触发器的输出状态有（a）A、一个稳态、一个暂态B、两个稳态C、只有一个稳态D、没有稳态10．一个8选1多路选择器，输入地址有 c 。
A、2位B、3位C、4位D、8位二、计算题（70分）1．已知图5所示电路中U S1=24V，U S2＝6V，R1=12Ω，R2＝6Ω,R3=2Ω，试用戴维宁定理求流过电阻R3中的电流I3。
(10分)aI3b2．如图所示R－L串联电路，R=280Ω，RL=20Ω,L=1.65H，电源电压U=220V，电源频率为50HZ。
(10分)求：（1）阻抗ZL及Z；（2）电路电流I（3）电压UR 和UL。
U L URUI3、图示电路原已稳定，t = 0 时将开关S 闭合。
哈工大 06年 春季学期试题一、填空题（30分）1．8031内部有___________个定时器，___________个并行口和___________个全双工串行口，8031的寻址空间分为___________和___________空间各64K 。
8031共有___________个中断源，分别为___________、___________、___________、____________、__________。
其对应的中断入口地址分别为___________、___________、___________、___________、___________。
2．Rom 芯片2764的容量是___________KB，若其分配首址为0000H ，则末址为___________H 。
3．MCS-51内部提供___________个可编程的___________位定时/计数器，定时器有___________种工作方式。
4．MCS-51系列单片机指令系统的寻址方式有__________、__________、__________、____________、______________。
5．串行口方式3发送的第9位数据要事先写入 寄存器的 位。
6．串行口的方式0的波特率为 。
7．当MCS-51执行MOVC A ，@A+PC 指令时，伴随着控制信号有效。
二、判断对错，如对则在（ ）中写“√”，如错则在（ ）中写“×”。
（10分） 1．MCS-51单片机可执行指令：MOV 28H ，@R2。
（）2．8051与8751的区别在于内部程序存储器的类型不同。
（ ） 3．特殊功能寄存器SP 内装的是栈顶首地址单元的内容。
（ ）4．某特殊功能寄存器的字节地址为80H ，它即能字节寻址，也能位寻址。
（ ）5．MCS-51单片机中的PC 是不可寻址的。
（ ）6．当MCS-51执行MOVX @DPTR，A指令时，伴随着WR信号有效。
专业班级____________ 考生姓名：____________ 学号_______一．选择（20分、2分/题）1．变压器降压使用时，能输出较大的____b_____。
A、功率B、电流C、电能D、电功2．三相异步电动机旋转磁场的旋转方向是由三相电源的________b_决定。
A、相位B、相序C、频率D、相位角3．电气控制线路原理图中，触头的位置是处于______a___。
A、未通电状态B、通电状态C、根据情况确定状态4．为保证机床操作者的安全，机床照明灯的电压应选____d_____。
A、380VB、220VC、110VD、36V以下5．关于提高功率因数的说法，正确的是（ c ）A.在感性负载上并联电感可以提高功率因数B.在感性负载上并联电容可以降低功率因数C.在感性负载上并联电容可以提高功率因数6．乙类互补对称式功放电路，其输出波形的交越失真是指（ c ）。
A．频率失真B、相位失真C、波形过零时出现的失真D、幅度失真7．稳压管的动态电阻（b ）稳压性能越好。
A、越大B、越小C、较合适D、不一定8．运算放大器电路如图所示，该电路中反馈类型为( )。
a(A) 串联电压负反馈(B) 串联电流负反馈(C) 并联电压负反馈(D) 并联电流负反馈∞9．单稳态触发器的输出状态有（a）A 、一个稳态、一个暂态B 、两个稳态C 、只有一个稳态D 、没有稳态10．一个8选1多路选择器，输入地址有 c 。
A 、2位B 、3位C 、4位D 、8位 二、计算题（70分） 1．已知图5所示电路中U S1=24V ，U S2＝6V ，R 1=12Ω，R 2＝6Ω,R 3=2Ω，试用戴维宁定理求流过电阻R 3中的电流I 3。
(10分)2．如图所示R －L串联电路，R=280Ω，R L =20Ω,L=1.65H ，电源电压U=220V ，电源频率为50H Z 。
(10分)求：（1）阻抗Z L 及Z ；（2）电路电流I （3）电压U R 和U L 。
哈尔滨工业大学2006年春季学期电工电子技术期末考试试题B哈工大2006年春季学期电工与电子技术试题B题号一二三四五六七八总分分数评卷人一、填空题(本题满分20分,共有10空，每空2分）1．图示直流电路中，元件吸收的功率,则电流为（）。
2．图示直流电路中，、两点间的电压为（）。
1－1题图1－2题图1－3题图3．在正弦交流电路中，图示电路中所标的电压为( ）V。
4．电路中某点的电位在数值上等于该点到（）的电压。
5．在三相正弦交流电路中，三相对称负载以Y型接法接于三相对称电源上,此时相电压与线电压大小的关系为（).6．作为构成二极管核心的PN结的最基本特性是( )。
7．某放大电路中的三极管的三个电极的电位分别6V、2。
7V、2V，则此三电极分别是（)、（)、( ）。
8．在数字电路中，组合逻辑电路的基本单元是（)。
二、选择题(本题满分20分,共有10个小题,每题2分）1．晶体三极管工作于放大状态时,（）。
A．发射结正偏，集电结反偏B．发射结正偏,集电结正偏C．发射结反偏,集电结反偏D．发射结反偏，集电结正偏2．图示电路中A点的电位为( ）V.A．0V B．－15V C．15V D．4V2－2题图3．图示电路，用叠加原理求支路电流、单独作用时的电流用表示，单独作用时用表示，则下列回答正确的是（）。
2－3题图A．，，B．，，C．，，D．，，4．图示电路中,，，则总电流为( ）。
2－4题图A．B．C．D．5．稳压二极管构成的稳压电路，其接法是（).A．稳压管与负载电阻串联B．限流电阻与稳压管串联后，负载电阻再与稳压管串联C．稳压管与负载电阻并联D．限流电阻与稳压管串联后,负载电阻再与稳压管并联6．时序逻辑电路的一般结构由组合电路与（)组成.A．加法器B．存储电路C．译码器D．选择器7．同一三项负载采用星型接法接于380V三相电源时的线电流为，采用三角形接法接于220V三相电源时的线电流为，则比值等于（）。
A．B．C．D．8．在正弦交流电路中,电容器通过的电流在相位上（)电容端电压。
哈尔滨工业大学2006年春季学期电工电子技术期末考试试题B
哈工大2006年春季学期
电工与电子技术试题B
题号一二三四五六七八总分
分数
评卷人
一、填空题（本题满分20分，共有10空，每空2分）
1．图示直流电路中，元件吸收的功率，则电流为（）。
2．图示直流电路中，、两点间的电压为（）。
1－1题图1－2题图1－3题图3．在正弦交流电路中，图示电路中所标的电压为（）V。
4．电路中某点的电位在数值上等于该点到（）的电压。
5．在三相正弦交流电路中，三相对称负载以Y型接法接于三相对称电源上，此时相电压与线电压大小的关系为（）。
6．作为构成二极管核心的PN结的最基本特性是（）。
7．某放大电路中的三极管的三个电极的电位分别6V、2.7V、2V，则此三电极分别是（）、（）、（）。
8．在数字电路中，组合逻辑电路的基本单元是（）。
二、选择题（本题满分20分，共有10个小题，每题2分）
1．晶体三极管工作于放大状态时，（）。
A．发射结正偏，集电结反偏B．发射结正偏，集电结正偏
C．发射结反偏，集电结反偏D．发射结反偏，集电结正偏
2．图示电路中A点的电位为（）V。
A．0V B．－15V C．15V D．4V
2－2题图
3．图示电路，用叠加原理求支路电流、单独作用时的电流用表示，单独作用时用表示，则下列回答正确的是（）。
2－3题图
A．，，B．，，
C．，，D．，，
4．图示电路中，，，则总电流为（）。
2－4题图
A．B．C．D．
5．稳压二极管构成的稳压电路，其接法是（）。
A．稳压管与负载电阻串联B．限流电阻与稳压管串联后，负载电阻再与稳压管串联
C．稳压管与负载电阻并联D．限流电阻与稳压管串联后，负载电阻再与稳压管并联
6．时序逻辑电路的一般结构由组合电路与（）组成。
A．加法器B．存储电路C．译码器D．选择器
7．同一三项负载采用星型接法接于380V三相电源时的线电流为，采用三角形接法接于220V三相电源时的线电流为，则比值等于（）。
A．B．C．D．
8．在正弦交流电路中，电容器通过的电流在相位上（）电容端电压。
A．等于B．超前C．滞后D．不等于
9．图示电路中，、、、时，时间常数为( )。
2－9题图
A．B．C．D．
10．边沿触发器中，在CP时钟的作用下，具有置0、置1、保持、翻转四种功能的触发器是（）。
A．D触发器B．RS触发器C．JK触发器D．T触发器
三、（本题满分10分）图示电路中，已知，，，，，若要使，。
四、（本题满分10分）教室的日光灯可以看作是的串联电路形式，如图所示。
若，；正弦交流电源电压，，日光灯的消耗功率。
求电路中的电流和功率因数；欲将该电路的功率因数提高到，应并多大的电容?
五、（本题满分10分）图示电路中，已知，，，，，
，；当时，开关由打到，换路前电路已处于稳态。
试求后，
六、（本题满分10分）图示电路中，已知，，试分别求开关打开、闭合两种情况下，的关系式。
七、（本题满分10分）试写出图(a)中给出的逻辑图的逻辑表达式，并化简，然后用“与非门”实现之。
若要求用图(b)中的138译码器和与非门来实现这个逻辑关系，请完成图(b)的连线。
(a)
(b)
八、（本题满分10分）试分析图(a)所示电路的逻辑功能，说明这是几进制计数器。
设初始状态为“000”。
图(b)是将CT1090芯片接成了十进制计数器，如何用它实现图（a）电路的功能。
（a）
（b）
CT1090功能表。
