浅谈电涌保护器的应用

电涌保护器在低压配电系统中的应用摘要：随着我国现代经济社会的不断发展，对电力资源提出了更高标准的要求，需保证电力资源供给的安全性和稳定性。

其中，低压配电系统作为电力资源供给的关键性设施，但在低压配电系统运行中，往往很容易受到多方因素的影响，从而带来诸多问题，常见如雷击影响和瞬时过压影响等。

对此，这就需要企业和工作人员做好低压配电系统中电涌保护器的应用。

电涌保护器为低压配电系统的运行提供保护，具有重要意义。

因此，文章立足此问题，提出几点建议，以备后续参考。

关键词：电涌保护器；低压配电系统；应用从本质角度来看，电涌保护器可以理解为一种电涌保护装置。

在应用电涌保护器的过程中，可对低压配电系统中的通讯线路、电子设备和仪器仪表提供安全保障。

期间，重点关注低压配电系统中的电气回路与通信线路，在其实际运行中，如果受到了外界因素的影响，或者是其他干扰性因素的影响，导致低压配电系统出现了浪涌电流和过电压，便能够通过电涌保护器在更短的时间内，完成导通泄放，以此来避免因为浪涌的影响，造成低压配电系统中其他回路设备的损害，具有重要意义。

文章以此为前提，进行如下讨论。

1电涌保护器原理从本质上来看，电涌保护器可理解为一个或者多个非线性的电压限制元件。

在电涌保护器运行过程中，主要是对阻抗存在的非线性特征，针对因为雷电引起的瞬时过电压以及部分操作过电压进行限制，从而保证低压配电系统的安全性。

在电涌保护器实际运行的过程中，两端位置所承受的实际电压数值，往往会远小于其动作电压，因此表现出了更高的阻抗，这就使得能够通过的漏电流往往很小，可以理解为开路。

当低压配电系统遭受雷击或电磁脉冲后，电涌保护器所承受的实际雷电感应电压会迅速上升，超过其动作电压，因此电涌保护器的阻抗便会随之降低，甚至到几欧姆的数值。

如此一来，电涌保护器便能够对过电流进行瞬间泄放，确保其处于保护设备的允许安全范围内。

随着雷电电能泄放，电压不断下降，并逐渐小于其动作电压后，电涌保护器便会恢复到正常状态，继续保持较高的阻抗。

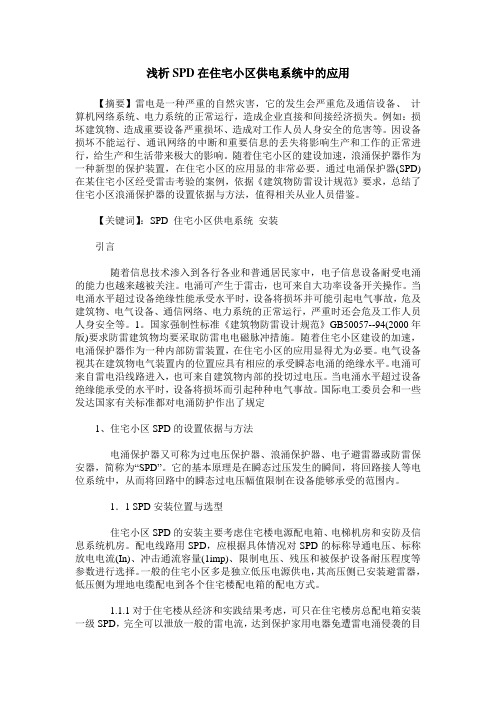

浅析SPD在住宅小区供电系统中的应用【摘要】雷电是一种严重的自然灾害，它的发生会严重危及通信设备、计算机网络系统、电力系统的正常运行，造成企业直接和间接经济损失。

例如：损坏建筑物、造成重要设备严重损坏、造成对工作人员人身安全的危害等。

因设备损坏不能运行、通讯网络的中断和重要信息的丢失将影响生产和工作的正常进行，给生产和生活带来极大的影响。

随着住宅小区的建设加速，浪涌保护器作为一种新型的保护装置，在住宅小区的应用显的非常必要。

通过电涌保护器(SPD)在某住宅小区经受雷击考验的案例，依据《建筑物防雷设计规范》要求，总结了住宅小区浪涌保护器的设置依据与方法，值得相关从业人员借鉴。

【关键词】：SPD 住宅小区供电系统安装引言随着信息技术渗入到各行各业和普通居民家中，电子信息设备耐受电涌的能力也越来越被关注。

电涌可产生于雷击，也可来自大功率设备开关操作。

当电涌水平超过设备绝缘性能承受水平时，设备将损坏并可能引起电气事故，危及建筑物、电气设备、通信网络、电力系统的正常运行，严重时还会危及工作人员人身安全等。

1。

国家强制性标准《建筑物防雷设计规范》GB50057--94(2000年版)要求防雷建筑物均要采取防雷电电磁脉冲措施。

随着住宅小区建设的加速，电涌保护器作为一种内部防雷装置，在住宅小区的应用显得尤为必要。

电气设备视其在建筑物电气装置内的位置应具有相应的承受瞬态电涌的绝缘水平。

电涌可来自雷电沿线路进入，也可来自建筑物内部的投切过电压。

当电涌水平超过设备绝缘能承受的水平时，设备将损坏而引起种种电气事故。

国际电工委员会和一些发达国家有关标准都对电涌防护作出了规定1、住宅小区SPD的设置依据与方法电涌保护器又可称为过电压保护器、浪涌保护器、电子避雷器或防雷保安器，简称为“SPD”。

它的基本原理是在瞬态过压发生的瞬间，将回路接人等电位系统中，从而将回路中的瞬态过电压幅值限制在设备能够承受的范围内。

1．1 SPD安装位置与选型住宅小区SPD的安装主要考虑住宅楼电源配电箱、电梯机房和安防及信息系统机房。

电涌保护器SPD应用常识作者：来源：时间：2008-03-10电涌保护器SPD应用常识随着国民经济的不断发展，现代化水平的快速提高，在信息化带动工业化的指引下，各类信息设备、电子计算机、精密仪器、数据网络设备的应用越来越广泛，此类设备一般工作电压低、耐压水平低、敏感性高、抗干扰能力低，因而极易受到雷电电流脉冲的危害。

每年都给人类造成巨大的直接经济损失。

而因重要设备损坏使网络陷入瘫痪而造成的间接损失更是惊人，已引起国内相关领域对此类系统加强保护的高度重视。

近年来，“SPD”这个名词已越来越多地被专业研究、产品制造及工程设计的人们所提到。

作为雷电防护装置体系中的重要组成部分，“SPD”已被广泛用于邮电通讯、广播电视、金融证券、保险、电力、铁道、交通、机场、石化、市政建设等各个行业。

可以毫不夸张地说，凡是装有IT设备的场所，就有应用SPD的必须。

那么SPD究竟是一种什么产品呢？SPD有哪些功能呢？SPD是如何选择应用的呢？在这里我们着手用尽可能通俗的语言向各位介绍一些有关SPD产品的基础知识。

希望对那些尚未接触过SPD或对SPD知之甚少而又想掌握SPD知识，并进而使用SPD产品的读者有所收益。

一、什么是SPD（SPD介述）SPD这一名词英语全称是surge protectiye device其译意为电涌保护器，是限制雷电反击、侵入波、雷电感应和操作过电压而产生的瞬时过电压和泄放电涌电流（沿线路传送的电流、电压或功率的暂态波。

其特性是先快速上升后缓慢下降）的器件。

一端口SPD与被保护电路并联，能分开输入和输出端，在这些端子之间设有特殊的串联阻抗；二端口SPD有两组输入和输出端子，在这些端子之间有特殊的串联阻抗；电压开关型SPD在没有电涌时具有高阻抗，有电涌电压时能立即变成低阻抗，电压开关型SPD常用的元件有放电间隙、气体放电管、闸流管（硅可控整流器）和三端双向可控硅开关元件。

这类SPD有时也称“短路型SPD”；电压限制型SPD在没有电涌时具有高阻抗但随着电涌电流和电压的上升其阻抗将持续地减小。

电涌保护器的原理及应用一、电涌保护器的概述电涌保护器是一种用于保护电气设备免受电涌损伤的装置。

在电力系统中，突然发生的电压暂升（过电压）和电流暂增（过电流）会对设备产生不可逆转的损害，因此电涌保护器的作用就是通过快速响应和吸收这些过电压和过电流，保护设备的正常运行。

二、电涌保护器的工作原理电涌保护器的工作原理主要依靠电压限制和能量吸收来达到保护设备的目的。

1. 电压限制电涌保护器内部通常包含一个电压限制器（varistor）或气体放电管（gas discharge tube），当电压超过限定电压时，这些器件会迅速导通，使电涌能量通过保护器而不是被设备吸收。

限流电阻和电容器等元件也会用于限制电流。

2. 能量吸收电涌保护器还包括一个用于吸收电涌能量的元件。

当电压超过限定电压时，保护器内的放电器件导通后，电涌能量会被吸收，并通过放电路径释放，以保护设备免遭损害。

三、电涌保护器的应用领域电涌保护器广泛应用于电力系统、通信设备、计算机设备、工业控制系统等领域。

以下是一些常见的应用场景：•电力系统：在电力输配电网的高压侧和低压侧，电涌保护器被广泛使用来保护变压器、发电机、电缆和电气设备等。

•通信设备：在通信设备中，电涌保护器常用于保护电话交换机、传输设备和通信设备免受雷击和电磁脉冲干扰。

•计算机设备：大型计算机房内的各种计算机设备和服务器通常都装备了电涌保护器，以防止电涌损害硬件设备。

•工业控制系统：在工业生产过程中，各种工业控制设备对电涌非常敏感，需要使用电涌保护器来保护这些设备免被电涌损坏。

四、电涌保护器的选择和安装注意事项在选择和安装电涌保护器时，应注意以下几个方面：1.了解设备的额定电压和电流等参数，在选择电涌保护器时，要确保其限制电压适合设备的工作电压范围。

2.根据设备的敏感度和保护要求，选择适合的电涌保护器类型，如单相、三相、整流型、非整流型等。

3.电涌保护器的安装位置应尽量靠近设备，以便快速响应电压暂升或电流暂增，并且应遵循安全规范和厂家的安装要求。

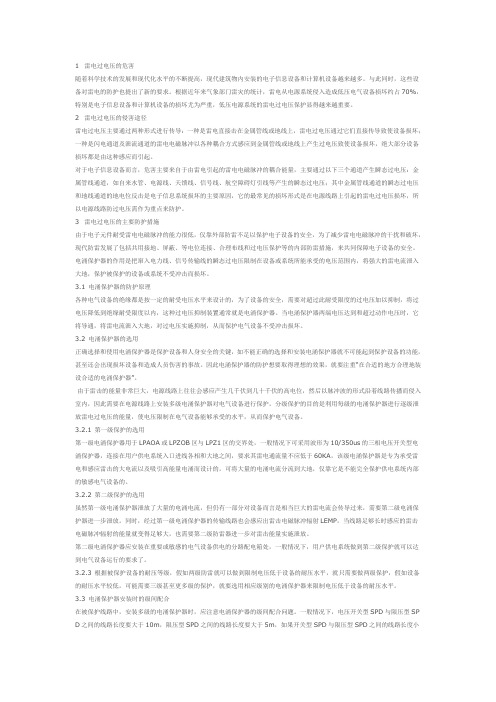

1 雷电过电压的危害随着科学技术的发展和现代化水平的不断提高，现代建筑物内安装的电子信息设备和计算机设备越来越多。

与此同时，这些设备对雷电的防护也提出了新的要求。

根据近年来气象部门雷灾的统计，雷电从电源系统侵入造成低压电气设备损坏约占70%，特别是电子信息设备和计算机设备的损坏尤为严重，低压电源系统的雷电过电压保护显得越来越重要。

2 雷电过电压的侵害途径雷电过电压主要通过两种形式进行传导：一种是雷电直接击在金属管线或地线上，雷电过电压通过它们直接传导致使设备损坏；一种是闪电通道及泄流通道的雷电电磁脉冲以各种耦合方式感应到金属管线或地线上产生过电压致使设备损坏，绝大部分设备损坏都是由这种感应而引起。

对于电子信息设备而言，危害主要来自于由雷电引起的雷电电磁脉冲的耦合能量，主要通过以下三个通道产生瞬态过电压：金属管线通道，如自来水管、电源线、天馈线、信号线、航空障碍灯引线等产生的瞬态过电压；其中金属管线通道的瞬态过电压和地线通道的地电位反击是电子信息系统损坏的主要原因，它的最常见的损坏形式是在电源线路上引起的雷电过电压损坏，所以电源线路防过电压需作为重点来防护。

3 雷电过电压的主要防护措施由于电子元件耐受雷电电磁脉冲的能力很低，仅靠外部防雷不足以保护电子设备的安全，为了减少雷电电磁脉冲的干扰和破坏，现代防雷发展了包括共用接地、屏蔽、等电位连接、合理布线和过电压保护等的内部防雷措施，来共同保障电子设备的安全。

电涌保护器的作用是把窜入电力线、信号传输线的瞬态过电压限制在设备或系统所能承受的电压范围内，将强大的雷电流泄入大地，保护被保护的设备或系统不受冲击而损坏。

3.1 电涌保护器的防护原理各种电气设备的绝缘都是按一定的耐受电压水平来设计的，为了设备的安全，需要对超过此耐受限度的过电压加以抑制，将过电压降低到绝缘耐受限度以内，这种过电压抑制装置通常就是电涌保护器。

当电涌保护器两端电压达到和超过动作电压时，它将导通，将雷电流泄入大地，对过电压实施抑制，从而保护电气设备不受冲击损坏。

浅识电涌保护器SPD摘要:浪涌保护器SPD在安防工程中得到越来越普遍的应用,如何针对工程自身的特点来选择合适的SPD,是一个重要的现实问题。

本文通过介绍SPD的基本元器件让大家对SPD的类型和结构有一定了解,从而认识到不同类型SPD在生活中的重要作用。

关键词:SPD 元器件雷电的形成与危害Abstract: Surge Protector SPD project in the security applications are more common, how their own characteristics for the project to select the appropriate SPD, is an important practical problem. This paper describes the basic components SPD SPD everyone on the type and structure of a certain understanding of different types of SPD to recognize the important role in life.Keywords: SPD components and damage the formation of lightning自然灾害很多,而雷电灾害是最可怕,而又普遍存在。

雷击1.5-2范围内可能产生危险过电压损害线路上的设备。

近年来,随着大量的数据设备和精密仪器的应用范围日益广泛,雷电损害造成的事故逐年上升。

雷电是因强对流气候而形成的雷云层和云层与大地间强烈瞬间放电现象,当雷电发生时,产生强大的雷击电流,炙热的高温、猛烈的冲击波、瞬变的电磁场和强烈的电磁辐射等综合物理效应,是一种壮观而又令人恐怖的自然天体放电现象。

雷电的灾害是最为严重的十种自然灾害之一,全世界每年都因雷电灾害造成的人员伤亡、财产损失不计其数,对人类的生活和生产活动造成了巨大的影响。

浪涌保护器作用主要是用来限制瞬态过电压及泄放相应的瞬态过电流，而引起过压主要有直击雷，传导雷，感应雷，操作过电压等等，主要还是用来防雷的，它主要是防雷产品。

因此，你知道了产品作用之后你就了解客户所在地区的雷暴日情况，然后根据国家标准是不是必须装浪涌保护器，这个就是你首先要了解清楚地问题。

了解清楚之后如果对方没使用浪涌保护器：你可以对过压过流，雷电所引起的危害向他们具体做个介绍。

浪涌保护器的作用是用来限制瞬态电压协防的相对应的瞬态过电流，从而引起了要是有直击雷，传导雷，或者感应雷等操作过压等。

其中主要还是用来防雷的。

如果客户的地区有着雷暴等情况就必须要安装浪涌保护器这个产品，因为根据国家的规定，是必要安装到位的，若客户没使用浪涌保护器，则需要跟他提及其中厉害关系，从中做具体介绍。

简单叙述如下：1、直击雷：在雷云对地放电时，强大的雷电流从雷击点注入被击物体，雷电流峰值高达数十至数百千安，其热效应可以在雷击点局部范围内产生高达6000～10000°C的高温和5000～6000牛顿的强大冲击性机械力。

直击雷产生的强大电流、灼热高温和剧烈的冲击性机械力，可以导致被击物体结构性破坏、损毁、燃烧、熔化、爆炸和人员伤亡。

感应雷：雷击在设备设施或线路的附近发生，或闪电不直接对地放电，只在云层与云层之间发生放电现象。

2、闪电释放电荷，并在电源和数据传输线路及金属管道金属支架上感应生成过电压。

雷击放电于具有避雷设施的建筑物时，雷电波沿着建筑物顶部接闪器（避雷带、避雷线、避雷网或避雷针）、引下线泄放到大地的过程中，会在引下线周围形成强大的瞬变磁场，轻则造成电子设备受到干扰，数据丢失，产生误动作或暂时瘫痪；严重时可引起元器件击穿及电路板烧毁，使整个系统陷于瘫痪。

3、传导雷：雷电不直接对建筑物本身放电，而是对布防在建筑物外部的线缆放电，雷击的影响及过电压行进波几乎以光速沿着电缆线路扩散，危及每套电子系统。

结果在听到雷声之前，数据处理系统，计算机，仪表与控制系统等电子设备可能已经被破坏。
