浪涌保护器选择

（1）考察建筑物所处地理位置及供电进线方式首先要了解建筑物的环境及供电进线是架空或埋地，目的是选择浪涌保护器的通流容量。

推荐选择第一级浪涌保护器的最大通流量应大于以下标准值：高山站（架空进线）：100KA（8/20μs）或12.5KA（10/350μs）郊区（架空进线）：60KA（8/20μs）或12.5KA（10/350μs）城市内（埋地进线）：40KA（8/20μs）第二级浪涌保护器的最大通流量应选择大于20~40KA（8/20μs）；第三级浪涌保护器要求的最大通流容量应大于10~20KA（8/20μs）。

（2）检查建筑物内供电系统的类别•单相、三相及直流供电系统在220V单相供电系统中，只需选用两片保护模块组合。

如FRD-20-2A，FRD-40-2A。

在380V三相供电系统中，则需根据不同的供电接地系统选择三片或四片保护模块组合。

在直流供电系统中，需要根据直流电压值来选择浪涌保护器，浪涌保护器的最大持续工作电压（Uc）值在直流电压值的1.5倍~2.2倍之间选取。

一般只需选用两片保护模块组合，如FRD-20-2A-DC（48），FRD-40-2A-DC（48）。

首先要搞清楚防雷器用在什么地方，按照GB18802.1三级防雷保护原理，电源和设备所需要的保护措施被分为三个等级。

在建筑物进线柜安装第一级防雷器，选择相对通流容量大的T1级电源防雷器，波形为10/350us，冲击放电电流Iimp为12.5kA~50kA；然后在下属的区域配电箱处安装二级电源防雷器，波形8/20us，最大放电电流为Imax为40KA，最后在设备前端安装三级电源防雷器，波形为8/20us，最大放电电流20kA。

其次是供电系统的类别，建筑物内的供电系统是单相供电还是三相供电，单相供电系统需要选择2P电源防雷器，TT系统选择3P+1的电源防雷器，TN-C三相四线系统选择3P 电源防雷器，TN-S三相五线系统选择4P电源防雷器。

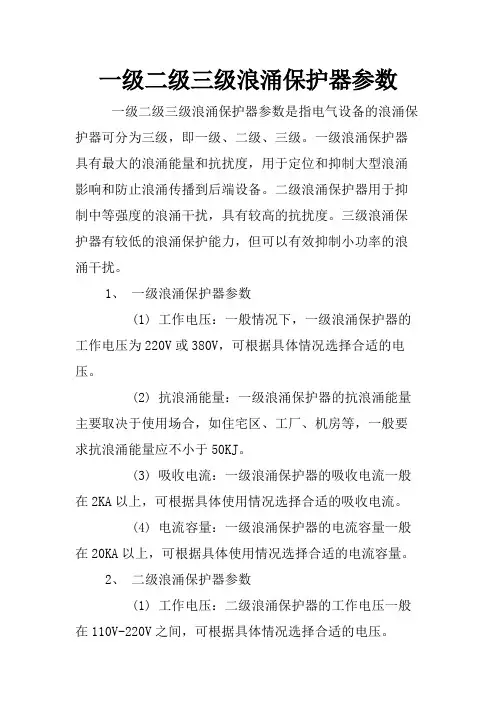

一级二级三级浪涌保护器参数一级二级三级浪涌保护器参数是指电气设备的浪涌保护器可分为三级，即一级、二级、三级。

一级浪涌保护器具有最大的浪涌能量和抗扰度，用于定位和抑制大型浪涌影响和防止浪涌传播到后端设备。

二级浪涌保护器用于抑制中等强度的浪涌干扰，具有较高的抗扰度。

三级浪涌保护器有较低的浪涌保护能力，但可以有效抑制小功率的浪涌干扰。

1、一级浪涌保护器参数(1) 工作电压：一般情况下，一级浪涌保护器的工作电压为220V或380V，可根据具体情况选择合适的电压。

(2) 抗浪涌能量：一级浪涌保护器的抗浪涌能量主要取决于使用场合，如住宅区、工厂、机房等，一般要求抗浪涌能量应不小于50KJ。

(3) 吸收电流：一级浪涌保护器的吸收电流一般在2KA以上，可根据具体使用情况选择合适的吸收电流。

(4) 电流容量：一级浪涌保护器的电流容量一般在20KA以上，可根据具体使用情况选择合适的电流容量。

2、二级浪涌保护器参数(1) 工作电压：二级浪涌保护器的工作电压一般在110V-220V之间，可根据具体情况选择合适的电压。

(2) 抗浪涌能量：二级浪涌保护器的抗浪涌能量一般在10KJ以上，可根据具体使用情况选择合适的抗浪涌能量。

(3) 吸收电流：二级浪涌保护器的吸收电流一般在1KA以上，可根据具体使用情况选择合适的吸收电流。

(4) 电流容量：二级浪涌保护器的电流容量一般在10KA以上，可根据具体使用情况选择合适的电流容量。

3、三级浪涌保护器参数(1) 工作电压：三级浪涌保护器的工作电压一般介于110V和220V之间，可根据具体情况选择合适的电压。

(2) 抗浪涌能量：三级浪涌保护器的抗浪涌能量一般在5KJ以上，可根据具体使用情况选择合适的抗浪涌能量。

(3) 吸收电流：三级浪涌保护器的吸收电流一般在500mA以上，可根据具体使用情况选择合适的吸收电流。

(4) 电流容量：三级浪涌保护器的电流容量一般在5KA以上，可根据具体使用情况选择合适的电流容量。

浪涌保护器的选型及使用由于电气类和电子元件的高损耗，浪涌保护（浪涌保护器或SPD）在风能行业中过电压保护过程中越来越普遍。

风机停机的代价是非常高的，只有在不得不停机的情况下，才能停机。

随着风机型号的增大而当其电力系统崩溃带来的损失也不断增大，因此为了免受过电压造成损失而实施保护措施的需求也随之增高。

业主对浪涌保护器的需求越来越普遍。

这意味着开发商和风机制造商必须确保系统符合现行法律规定及现代风力发电机组可靠性的要求。

为了推动这项工作，国际电工委员会出版了低压用电分配系统浪涌保护设备选择和使用的标准。

（IEC61643 低电压保护设备：第十二章是关于低压用电分配系统的浪涌保护器的选择和应用原理）该标准是一个应用及配置指南，对评估浪涌保护重要性非常有用，该标准同时也给风机浪涌保护设备的安装和尺寸测量提供指导规X。

应用指南该标准可作为设计手册，并阐述了很多选型和设计时要考虑的相关问题。

该标准也说明了选择过电压保护设备的各种问题。

标准的第一部分详述了浪涌保护的基本原理和选择浪涌保护器时的各种相关参数（第3、4和5节）。

简述之后就是应用指南，一步步介绍在选型前怎样评估应用程序（第6.1节）。

下图是评估中最重要问题的概览：选择安装浪涌保护器时，首先要考虑电网的设计（例如：TN-S系统，TT系统，IT系统等）。

浪涌保护器的安装位置也要考虑，它的放置位置与被保护设备间的距离要合适。

如果浪涌保护器放置得离被保护设备太远了，那就不能确保被保护设备得到有效保护；如果太近了，设备和浪涌保护器之间会产生振荡波，而这样，即使设备被认为是被保护的，会在被保护设备上产生巨大的过电压。

仅因为正确安装浪涌保护器是个简单问题，导致许多浪涌保护器安装位置设计不合理。

安装浪涌保护器时，首先确保它被放置在被保护设备的入口处；第二要正确安装浪涌保护器的接地线；第三连接浪涌保护器的电缆要尽可能的短。

根据此标准（一般来说），连接电缆的电感一般是1μH/m左右。

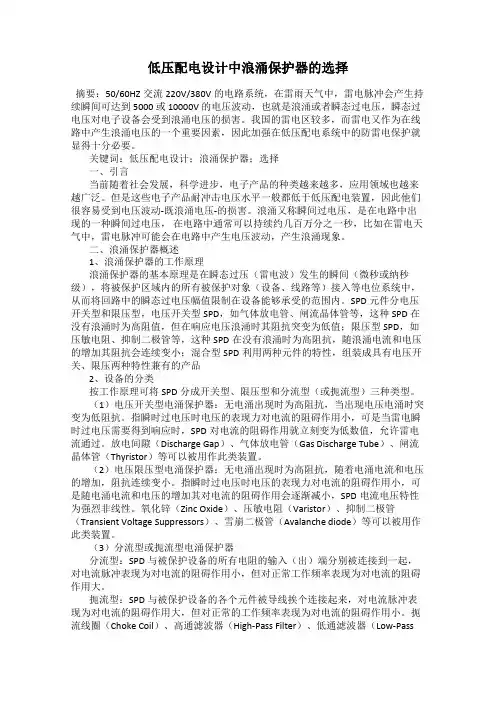

低压配电设计中浪涌保护器的选择摘要：50/60HZ交流220V/380V的电路系统，在雷雨天气中，雷电脉冲会产生持续瞬间可达到 5000 或 10000V 的电压波动，也就是浪涌或者瞬态过电压，瞬态过电压对电子设备会受到浪涌电压的损害。

我国的雷电区较多，而雷电又作为在线路中产生浪涌电压的一个重要因素，因此加强在低压配电系统中的防雷电保护就显得十分必要。

关键词：低压配电设计；浪涌保护器；选择一、引言当前随着社会发展，科学进步，电子产品的种类越来越多，应用领域也越来越广泛。

但是这些电子产品耐冲击电压水平一般都低于低压配电装置，因此他们很容易受到电压波动-既浪涌电压-的损害。

浪涌又称瞬间过电压，是在电路中出现的一种瞬间过电压，在电路中通常可以持续约几百万分之一秒，比如在雷电天气中，雷电脉冲可能会在电路中产生电压波动，产生浪涌现象。

二、浪涌保护器概述1、浪涌保护器的工作原理浪涌保护器的基本原理是在瞬态过压（雷电波）发生的瞬间（微秒或纳秒级），将被保护区域内的所有被保护对象（设备、线路等）接入等电位系统中，从而将回路中的瞬态过电压幅值限制在设备能够承受的范围内。

SPD元件分电压开关型和限压型，电压开关型SPD，如气体放电管、闸流晶体管等，这种SPD在没有浪涌时为高阻值，但在响应电压浪涌时其阻抗突变为低值；限压型 SPD，如压敏电阻、抑制二极管等，这种SPD在没有浪涌时为高阻抗，随浪涌电流和电压的增加其阻抗会连续变小；混合型SPD利用两种元件的特性，组装成具有电压开关、限压两种特性兼有的产品2、设备的分类按工作原理可将SPD分成开关型、限压型和分流型（或扼流型）三种类型。

（1）电压开关型电涌保护器：无电涌出现时为高阻抗，当出现电压电涌时突变为低阻抗。

指瞬时过电压时电压的表现力对电流的阻碍作用小，可是当雷电瞬时过电压需要得到响应时，SPD对电流的阻碍作用就立刻变为低数值，允许雷电流通过。

放电间隙（Discharge Gap）、气体放电管（Gas Discharge Tube）、闸流晶体管（Thyristor）等可以被用作此类装置。

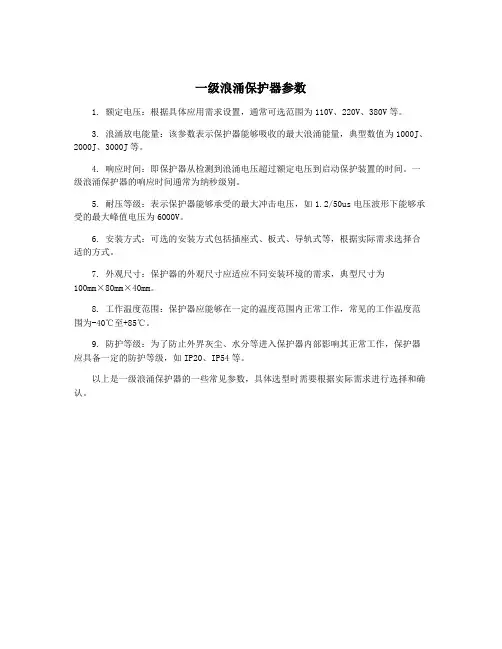

一级浪涌保护器参数
1. 额定电压：根据具体应用需求设置，通常可选范围为110V、220V、380V等。

3. 浪涌放电能量：该参数表示保护器能够吸收的最大浪涌能量，典型数值为1000J、2000J、3000J等。

4. 响应时间：即保护器从检测到浪涌电压超过额定电压到启动保护装置的时间。

一级浪涌保护器的响应时间通常为纳秒级别。

5. 耐压等级：表示保护器能够承受的最大冲击电压，如1.2/50us电压波形下能够承受的最大峰值电压为6000V。

6. 安装方式：可选的安装方式包括插座式、板式、导轨式等，根据实际需求选择合适的方式。

7. 外观尺寸：保护器的外观尺寸应适应不同安装环境的需求，典型尺寸为
100mm×80mm×40mm。

8. 工作温度范围：保护器应能够在一定的温度范围内正常工作，常见的工作温度范围为-40℃至+85℃。

9. 防护等级：为了防止外界灰尘、水分等进入保护器内部影响其正常工作，保护器应具备一定的防护等级，如IP20、IP54等。

以上是一级浪涌保护器的一些常见参数，具体选型时需要根据实际需求进行选择和确认。

浪涌保护器选型标准
浪涌保护器是一种用于保护电子设备免受电力系统中的浪涌干
扰的重要装置。

在选择合适的浪涌保护器时，需要考虑多种因素，
以确保设备能够有效地抵御浪涌干扰。

以下是浪涌保护器选型标准
的一些重要考虑因素。

首先，需要考虑的是设备的额定电压和电流。

浪涌保护器的额
定电压和电流应与被保护设备的额定电压和电流相匹配，以确保在
浪涌干扰发生时能够有效地保护设备。

其次，需要考虑浪涌保护器的响应时间。

浪涌保护器应能够在
浪涌干扰发生时迅速响应并启动保护措施，以最大程度地减少对设
备的损害。

另外，还需要考虑浪涌保护器的耐受能力。

浪涌保护器应能够
在长期、高强度的浪涌干扰下保持稳定可靠的工作，以确保设备长
时间内不受干扰。

此外，浪涌保护器的安装位置也是一个重要的考虑因素。

浪涌
保护器应尽可能靠近被保护设备，以最大程度地减少连接线路长度，
从而减小浪涌干扰的影响。

最后，还需要考虑浪涌保护器的可维护性和可靠性。

浪涌保护器应易于维护和检修，并且具有较高的可靠性，以确保长期稳定地保护设备。

综上所述，选择合适的浪涌保护器需要考虑设备的额定电压和电流、响应时间、耐受能力、安装位置、可维护性和可靠性等多个因素。

只有综合考虑这些因素，才能选择到最适合的浪涌保护器，从而有效地保护设备免受浪涌干扰的影响。

浪涌保护器选择要点浪涌保护器是一种高效能的电路保护器，当它承受瞬态高压、高能量脉冲时，快速（10-9S）由原来的高阻抗变为低阻抗，并将瞬变高压干扰脉冲抑制到预定电压，从而有效地保护设备和敏感器件不受损坏，电路工作不受干扰。

（1）浪涌保护器从级别上分三个等级第一级可以对于直接雷击电流进行泄放，或者当电源传输线路遭受直接雷击时传导的巨大能量进行泄放，第一级保护时应为三相电压开关型电源防雷器，其雷电通流量不应低于60kA。

一般用于总配电。

第二级目的是进一步将通过第一级防雷器的残余浪涌电压的值限制到1500-2000V，对LPZ1-LPZ2实施等电位连接。

分配电柜线路输出的电源防雷器作为第二级保护时应为限压型电源防雷器，其雷电流容量不应低于20kA。

第三级目的是最终保护设备的手段，将残余浪涌电压的值降低到1000V以内。

作为第三级保护时应为串联式限压型电源防雷器，其雷电通流容量不应低于10kA。

一般用于终端配电设备。

不同的配电系统应该选择相应浪涌保护器，可分TN（TN-S，N-C，TN-C-s），IT，TT。

1）第一级保护目的是防止浪涌电压直接从LPZ0区传导进入LPZ1区，将数万至数十万伏的浪涌电压限制到2500-3000V。

入户电力变压器低压侧安装的电源防雷器作为第一级保护时应为三相电压开关型电源防雷器，其雷电通流量不应低于60kA。

该级电源防雷器应是连接在用户供电系统入口进线各相和大地之间的大容量电源防雷器。

一般要求该级电源防雷器具备每相100kA以上的最大冲击容量，要求的限制电压小于1500V，称之为CLASSI级电源防雷器。

这些电磁防雷器是专为承受雷电和感应雷击的大电流以及吸引高能量浪涌而设计的，可将大量的浪涌电流分流到大地。

它们仅提供限制电压（冲击电流流过电源防雷器时，线路上出现的最大电压称为限制电压）为中等级别的保护，因为CLASSI级保护器主要是对大浪涌电流进行吸收，仅靠它们是不能完全保护供电系统内部的敏感用电设备的。

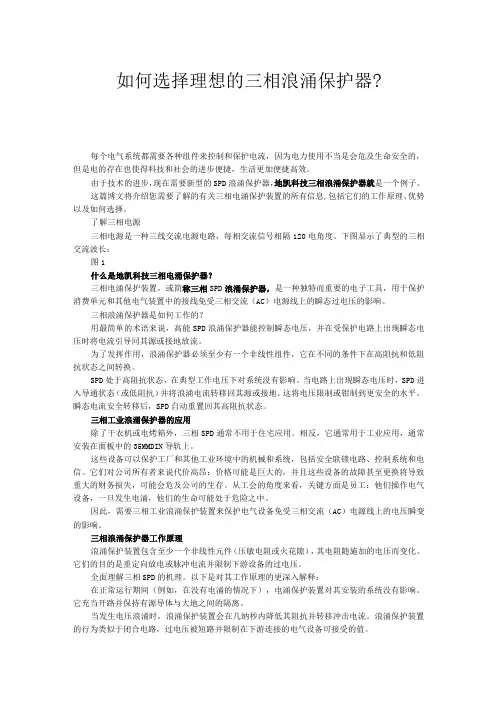

如何选择理想的三相浪涌保护器?每个电气系统都需要各种组件来控制和保护电流，因为电力使用不当是会危及生命安全的，但是电的存在也使得科技和社会的进步便捷，生活更加便捷高效。

由于技术的进步，现在需要新型的SPD浪涌保护器，地凯科技三相浪涌保护器就是一个例子。

这篇博文将介绍您需要了解的有关三相电涌保护装置的所有信息,包括它们的工作原理、优势以及如何选择。

了解三相电源三相电源是一种三线交流电源电路，每相交流信号相隔120电角度。

下图显示了典型的三相交流波长：图1什么是地凯科技三相电涌保护器？三相电涌保护装置，或简称三相SPD浪涌保护器，是一种独特而重要的电子工具，用于保护消费单元和其他电气装置中的接线免受三相交流（AC）电源线上的瞬态过电压的影响。

三相浪涌保护器是如何工作的？用最简单的术语来说，高能SPD浪涌保护器能控制瞬态电压，并在受保护电路上出现瞬态电压时将电流引导同其源或接地放流。

为了发挥作用，浪涌保护器必须至少有一个非线性组件，它在不同的条件下在高阻抗和低阻抗状态之间转换。

SPD处于高阻抗状态，在典型工作电压下对系统没有影响。

当电路上出现瞬态电压时，SPD进入导通状态（或低阻抗）并将浪涌电流转移回其源或接地。

这将电压限制或钳制到更安全的水平。

瞬态电流安全转移后，SPD自动重置回其高阻抗状态。

三相工业浪涌保护器的应用除了干衣机或电烤箱外，三相SPD通常不用于住宅应用。

相反，它通常用于工业应用，通常安装在面板中的35MMDIN导轨上。

这些设备可以保护工厂和其他工业环境中的机械和系统，包括安全联锁电路、控制系统和电信。

它们对公司所有者来说代价高昂：价格可能是巨大的，并且这些设备的故障甚至更换将导致重大的财务损失，可能会危及公司的生存。

从工会的角度来看，关键方面是员工：他们操作电气设备，一旦发生电涌，他们的生命可能处于危险之中。

因此，需要三相工业浪涌保护装置来保护电气设备免受三相交流（AC）电源线上的电压瞬变的影响。

浪涌保护器+电涌保护器+SPD的选用指南浪涌是指超出正常工作电压的瞬间过电压。

浪涌保护器，简称SPD(SurgeProtectionDevice),是一种低压配电系统使用的过电压保护器，为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。

当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时，浪涌保护器能在极短的时间内导通分流，从而避免浪涌对回路中其它设备的损害，适用于交流50/60HZ,额定电压220V、380V和690V的供电系统中，对间接雷电和直接雷电影响或其他瞬时过压的电涌进行佛户。

1 .浪涌保护器的定义浪涌保护器是当低压电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者发过电压时，能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害的电子装置。

2 .浪涌保护器的类别3 .(I)SPD可以分为电压开关型、限压型及组合型。

电压开关型SPD e在没有瞬时过电压时呈现高阻抗，一旦响应雷电瞬时过电压，其阻抗就突变为低阻抗，允许雷电流通过，也被称为“短路开关型SPD"。

限压型SPD e当没有瞬时过电压时，为高阻抗，但随电涌电流和电压的增加，其阻抗会不断减小，其电流电压特性为强烈非线性，有时被称为"钳压型SPD"。

组合型SPD e由电压开关型组件和限压型组件组合而成，可以显示为电压开关型或限压型或两者兼有的特性，这决定于所加电压的特性。

(2)按冲击试验分类如下：I类浪涌保护器：标称放电电流In,冲击电压1.2/50μs冲击电压和最大冲击电流IimP的试验,Iimp的波形为10∕350μsUp最大4kV(IEC61643-1;IEC60664-1)β口类浪涌保护器:标称放电电流In,冲击电压1.2/50μs冲击电压和最大冲击电流IimP的试验Jimp的波形为8∕25msβm类浪涌保护器：进行混合波合(开路电压1.2/50μs冲击电压，短路电流8/25μs)试验。

浪涌保护器选择要点1. 电气参数：浪涌保护器的主要功能是限制过电压，因此关键的性能参数是其额定电压（Uc）和放电电流（In）。

额定电压应与所保护设备的额定电压匹配，而放电电流应能够有效地抑制电压浪涌。

另外，还需考虑保护器的额定运行电流（Imax）和极限电压（Up），以确保其能够正常工作。

2.设备类型：不同类型的设备可能对浪涌保护器的要求不同。

例如，电力系统可能需要采用高压浪涌保护器，而计算机设备可能只需要较低压的保护。

了解所保护设备的类型和特点，选择适合的浪涌保护器，可以有效地提供保护。

3.保护级别：浪涌保护器一般分为几个级别，如C、D、B等等。

级别越高，保护能力越强。

根据所需保护的设备和环境，选择适当的保护级别。

一般来说，重要的设备或易受损坏的环境应选择高级别的保护。

4.安全性能：浪涌保护器不仅需要有效地限制电压浪涌，还需要具备一定的安全性能，以防止火灾等危险。

关注保护器的灭弧能力、自恢复能力和外壳材料，确保其满足相关的安全标准和要求。

5.可靠性和寿命：浪涌保护器作为一种长期使用的设备，其可靠性和寿命也是需要考虑的因素。

查看产品说明，了解其可靠性指标和使用寿命，选择具有高可靠性和长使用寿命的浪涌保护器。

6.安装方式：根据实际情况，选择合适的浪涌保护器安装方式，如导轨安装、插头式安装、板式安装等。

考虑保护器的安装空间和对设备及系统的影响，选择适合的安装方式。

7.价格和供应：最后，还需考虑浪涌保护器的价格和供应情况。

比较不同品牌和型号的浪涌保护器的价格和性能，选择性价比高的产品。

同时，还需考虑供应商的信誉和交货能力，确保能够及时供应所需的保护器。

综上所述，选择浪涌保护器时，需要考虑电气参数、设备类型、保护级别、安全性能、可靠性和寿命、安装方式、价格和供应等要素。

根据实际需求，权衡这些要素，选择适合的浪涌保护器，以保护电气设备免受过电压浪涌的影响。

威普防雷讯致天下浪涌保护器（防雷器）参数有何意义？该如何选型？浪涌保护器简称SPD，根据其应用一般分为三类：电源浪涌保护器、信号浪涌保护器、天馈浪涌保护器。

一、电源浪涌保护器：1.参数1）保护模式：电气系统中电源保护器的保护部件可以连接在相对相、相对地、相对中性线、中性线对地及其组合，以及电子系统电涌保护器的保护部件连接在线对线、线对地及其组合，如：电源系统：相对相（L-L）、相对地(L-G/PE)、相对中线(L-N)、中线对地(N-G/PE)。

2）UC：最大持续工作电压，可连续地施加在SPD上的最大交流电压有效值或直流电压。

3）Imax：最大放电电流，流过浪涌保护器，具有8/20us波形的电流峰值，其值按II类动作负载试验的程序确定（Imax大于In）。

威普防雷讯致天下4）In：标称放电电流，流过浪涌保护器，具有8/20us波形的电流峰值，用于浪涌保护器的II类试验以及I试验的预处理试验5）UP：电压保护水平，表征浪涌保护器限制接线端子间电压的性能参数，该值大于限制电压最高值。

2.选择1）雷电防护等级-LPZO与LPZ1边界装设一级SPD；LPZ1与LPZ2边界装设二级SPD；后续防护区装设三级SPD甚至更多级达到层层设防，进一步消除闪电电涌效果。

2）UP应小于设备耐冲击电压额定值Uw3）总配电的浪涌保护器Imax应大于60KA，分配电大于40KA，房间大于20KA。

4）被保护电路供电制式（交流），IT，TT，TN等，确定保护模式。

5）被保护线路工作电压，系统电压波动范围，确定最大持续运行电压。

6）被保护设备的耐受电压水平，确定电压保护水平。

7）被保护设备的防雷等级，所处防雷分区LPZ，此项考虑选择SPD的标称放电电流、最大放电电流、冲击放电电流的要求，确定标称/最大放电电流。

威普防雷讯致天下二、信号浪涌保护器：1.参数1）UC：最大持续工作电压，可连续地施加在SPD上的最大交流电压有效值或直流电压。

1. 背景SPD在低压配电中的应用是非常广泛的，同时对低压测控装置的冲击耐压值是直接相关的，因此对 SPD的原理，选择与配合原则进行分析，对理解测控装置的冲击耐压要求很有必要，同时SPD因为存在失效的可能性，因此这也是电力运维的一部分。

2. 防雷分区其定义见下表， 这里需要注意的是装置的天线如果装在室外就属于LPZ0B。

装置做浮地系统不利于防雷击安全。

3.SPD的类型和指标SPD的类型分为下面3类：电压开关型：通流能力强，比较适用于LPZ0A，LPZ0B与LPZ1区交界处的雷电浪涌保护。

电压限制型：电压限制水平比电压开关型低，因此适用于LPZ0B与LPZ1以上的区。

复合型：综合以上两种的特点。

SPD的主要参数如下：最大持续工作电压Uc：允许施加于SPD两端的最大电压的有效值，Uc的最小值按照下面确定，注意Uc越大的，限制电压Up也会越大。

限制电压Up：表征SPD限制接线端子间电压的性能参数，对于电压开关型指的是规定陡度下的最大放电电压，对于电压限制型是指在规定电流波形下的最大残压，这个应该从电压的优先级列表中选择，优先级列表电压为2.5kV，2kV，1.8kV，1.5kV，1.2kV，1.0kV。

SPD 残压指的是当流过放电电流时电涌保护器指定端的峰值电压，也可以叫做雷电放电电流通过防雷设备时，其端子间呈现的电压，在不同电流作用下出现的最大残压值为电涌保护器的限制电压；电压保护水平为制造厂家规定的参数，此参数应大于电涌保护器的限制电压。

SPD的特点：（1）SPD是有泄露电流的，一般为微安级别。

（2）SPD有配合的波形，10/350μs波是模拟直击雷的波形，波形能量大； 8/20μs波是模拟雷电感应和雷电传导的波形。

电压开关型SPD主要泄放的是10/350μs电流波，限压型SPD主要泄放的是8/20μs电流波，因此安装在0区和1区交界处的SPD，应该选择10/350μs的。

4.SPD的配合和选择(1) 保护和测控装置过电压等级相关等级请看GB14598.3的下表，其中过电压类别I是指采取了特别措施，将冲击电压限制要额定冲击电压以下。

浪涌保护器如何选型1、在选择浪涌保护器的大小的时候，一般需要根据浪涌保护器的实际安装位置来进行选择，也就是根据电源来进行选择。

若浪涌保护器是被安装在变压器的低压侧面位置的话，那么就应该选择使用高于60KA的浪涌保护器，一般可以选择使用120KA或者是100KA，10/350US型的浪涌保护器。

2、若浪涌保护器是被安装在配电柜的进线侧面位置的话，那么就应该选择使用高于40KA的浪涌保护器，一般可以选择使用80KA或者是60KA，8/20US型的浪涌保护器。

若浪涌保护器是被安装在配电箱的进线侧面位置的话，那么就应该选择使用高于20KA的浪涌保护器，一般可以选择使用20KA或者是40KA，8/20型的的浪涌保护器。

3、家中若要安装空开的话，那么就是根据浪涌保护器的放电电流来选择空开大小的，一般情况下，浪涌保护器的放电电流若是60KA的话，则应该选择63A 的空开，浪涌保护器的放电电流若是40KA的话，则应该选择40A的空开，浪涌保护器的放电电流若是20KA的话，则应该选择25A的空开。

浪涌保护器前面为什么要加熔断器和断路器当通过浪涌保护器的涌流大于其Imax，浪涌保护器将被击穿失效，从而造成回路的短路故障，为切断短路故障，需要加装断路器或熔断器。

每次发生雷击都会引起浪涌保护器的老化，如漏电流长时间存在，浪涌保护器会过热加速老化，此时需要断路器或熔断器的热保护系统在浪涌保护器达到最大可承受热量前动作断开电涌器。

浪涌保护器加熔断器的目的：1，防止因雷击而产生的工频续流(针对放电间隙型器件)对SPD及其线路的损坏。

2，方便维护更换SPD。

3，防止因SPD老化(如mov器件的漏流增大)而造成线路故障 SPD前端熔断器应根据避雷器厂家的参数安装。

如厂家没有规定，一般选用原则：根据(浪涌保护器的最大保险丝强度A)和(所接入配电线路最大供电电流B)来确定(开关或熔断器的断路电流C)。

确定方法：当：B大于A时 C小于等于A当：B等于A时 C小于A或不安装C当：B小于A时 C大于等于A浪涌保护器选型的误区：相电压和线电压很多人在进行浪涌保护器选型的时候，经常发现这样一个问题：为什么线路电压是380v或440v，而防雷厂家给我选用的浪涌保护器型号Uc值只有320v 或385v？浪涌保护器的工作电压小于我的电压值，这样选出来的浪涌保护器安装在线路上能防雷吗？其实，这里存在一个对浪涌保护器选型电压参数的误区，也就是相电压和线电压的区别。

光伏逆变器浪涌保护器选择与使用方法光伏逆变器浪涌保护器是用于保护光伏逆变器系统免受电网波动和过电压的影响的重要设备。

为了选择和使用合适的浪涌保护器，下面列出了50条关于光伏逆变器浪涌保护器选择与使用方法的详细描述：1. 确定系统额定电压和电流，以便选择合适的浪涌保护器。

2. 了解电网的波动情况和过电压情况，以确定所需的保护等级。

3. 根据系统的接线方式（单相或三相）选择相应的浪涌保护器。

4. 确保所选的浪涌保护器符合当地的标准和法规要求。

5. 选择具有过载保护功能的浪涌保护器，以防止过电流损坏设备。

6. 确保所选的浪涌保护器具有快速响应时间，以尽快将过电压引到地。

7. 考虑使用多级保护系统，以提高系统的安全性和可靠性。

8. 确保浪涌保护器具有可视的状态指示灯，以方便检查其工作状态。

9. 考虑使用带有熔断器的浪涌保护器，以提高系统的安全性。

10. 根据系统的环境条件选择具有防腐蚀和防水功能的浪涌保护器。

11. 确保所选的浪涌保护器能够承受系统的额定电流和瞬时过电流。

12. 定期检查浪涌保护器的状态，及时更换损坏或过期的保护器。

13. 在选择浪涌保护器时考虑其寿命和可靠性，以减少系统的故障率。

14. 选择具有自动复位功能的浪涌保护器，以减少维护和更换的频率。

15. 使用专业的浪涌保护器安装工具和材料，确保安装质量和可靠性。

16. 安装浪涌保护器时注意绝缘问题，避免产生漏电或短路。

17. 在浪涌保护器的安装位置选择上考虑方便维护和更换。

18. 使用防雷设备和接地系统与浪涌保护器相结合，提高系统的抗雷击能力。

19. 在选择浪涌保护器时考虑系统的扩展性和升级性，以适应未来的需求。

20. 确保浪涌保护器的安装符合相关标准和规范要求，以保证系统的安全性和可靠性。

21. 定期对浪涌保护器进行测试和维护，确保其正常工作状态。

22. 阅读浪涌保护器的安装和维护手册，了解其使用方法和注意事项。

23. 在使用过程中注意浪涌保护器的工作温度范围，避免过热引起的故障。
