如何快速选择电涌保护器

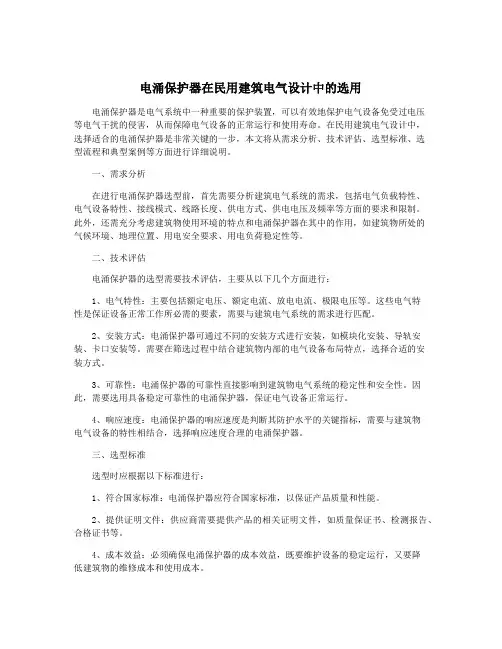

电涌保护器在民用建筑电气设计中的选用电涌保护器是电气系统中一种重要的保护装置，可以有效地保护电气设备免受过电压等电气干扰的侵害，从而保障电气设备的正常运行和使用寿命。

在民用建筑电气设计中，选择适合的电涌保护器是非常关键的一步，本文将从需求分析、技术评估、选型标准、选型流程和典型案例等方面进行详细说明。

一、需求分析在进行电涌保护器选型前，首先需要分析建筑电气系统的需求，包括电气负载特性、电气设备特性、接线模式、线路长度、供电方式、供电电压及频率等方面的要求和限制。

此外，还需充分考虑建筑物使用环境的特点和电涌保护器在其中的作用，如建筑物所处的气候环境、地理位置、用电安全要求、用电负荷稳定性等。

二、技术评估电涌保护器的选型需要技术评估，主要从以下几个方面进行：1、电气特性：主要包括额定电压、额定电流、放电电流、极限电压等。

这些电气特性是保证设备正常工作所必需的要素，需要与建筑电气系统的需求进行匹配。

2、安装方式：电涌保护器可通过不同的安装方式进行安装，如模块化安装、导轨安装、卡口安装等。

需要在筛选过程中结合建筑物内部的电气设备布局特点，选择合适的安装方式。

3、可靠性：电涌保护器的可靠性直接影响到建筑物电气系统的稳定性和安全性。

因此，需要选用具备稳定可靠性的电涌保护器，保证电气设备正常运行。

4、响应速度：电涌保护器的响应速度是判断其防护水平的关键指标，需要与建筑物电气设备的特性相结合，选择响应速度合理的电涌保护器。

三、选型标准选型时应根据以下标准进行：1、符合国家标准：电涌保护器应符合国家标准，以保证产品质量和性能。

2、提供证明文件：供应商需要提供产品的相关证明文件，如质量保证书、检测报告、合格证书等。

4、成本效益：必须确保电涌保护器的成本效益，既要维护设备的稳定运行，又要降低建筑物的维修成本和使用成本。

四、选型流程电涌保护器的选型流程如下：1、需求分析：根据建筑物的用电需求和特点，分析选型要求。

2、筛选供应商：根据需求筛选符合标准和要求的供应商。

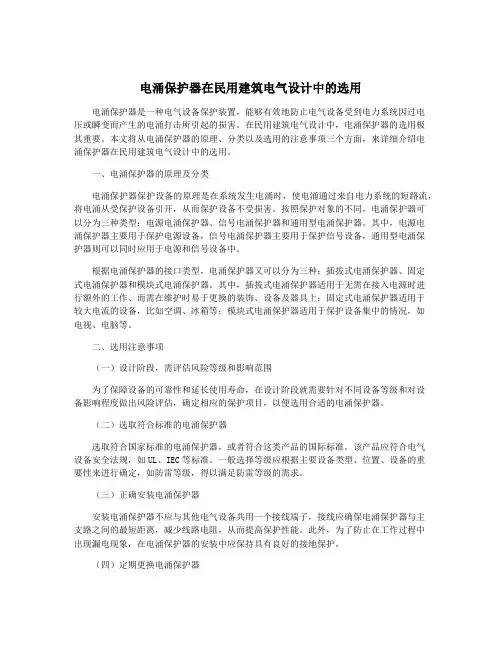

电涌保护器在民用建筑电气设计中的选用电涌保护器是一种电气设备保护装置，能够有效地防止电气设备受到电力系统因过电压或瞬变而产生的电涌打击所引起的损害。

在民用建筑电气设计中，电涌保护器的选用极其重要。

本文将从电涌保护器的原理、分类以及选用的注意事项三个方面，来详细介绍电涌保护器在民用建筑电气设计中的选用。

一、电涌保护器的原理及分类电涌保护器保护设备的原理是在系统发生电涌时，使电涌通过来自电力系统的短路流，将电涌从受保护设备引开，从而保护设备不受损害。

按照保护对象的不同，电涌保护器可以分为三种类型：电源电涌保护器、信号电涌保护器和通用型电涌保护器。

其中，电源电涌保护器主要用于保护电源设备，信号电涌保护器主要用于保护信号设备，通用型电涌保护器则可以同时应用于电源和信号设备中。

根据电涌保护器的接口类型，电涌保护器又可以分为三种：插拔式电涌保护器、固定式电涌保护器和模块式电涌保护器。

其中，插拔式电涌保护器适用于无需在接入电源时进行额外的工作、而需在维护时易于更換的装饰、设备及器具上；固定式电涌保护器适用于较大电流的设备，比如空调、冰箱等；模块式电涌保护器适用于保护设备集中的情况，如电视、电脑等。

二、选用注意事项（一）设计阶段，需评估风险等级和影响范围为了保障设备的可靠性和延长使用寿命，在设计阶段就需要针对不同设备等级和对设备影响程度做出风险评估，确定相应的保护项目，以便选用合适的电涌保护器。

（二）选取符合标准的电涌保护器选取符合国家标准的电涌保护器，或者符合这类产品的国际标准。

该产品应符合电气设备安全法规，如UL、IEC等标准。

一般选择等级应根据主要设备类型、位置、设备的重要性来进行确定，如防雷等级，得以满足防雷等级的需求。

（三）正确安装电涌保护器安装电涌保护器不应与其他电气设备共用一个接线端子，接线应确保电涌保护器与主支路之间的最短距离，减少线路电阻，从而提高保护性能。

此外，为了防止在工作过程中出现漏电现象，在电涌保护器的安装中应保持具有良好的接地保护。

电涌保护器选用和安装中的两个问题电涌保护器是一种常见的电力设备，用于保护电器设备免受过电压的影响，从而确保设备的正常运行。

然而，在电涌保护器的选用和安装中还存在着多个问题，本文将从整体上探讨其中的两个问题。

首先，是电涌保护器的选用问题。

在进行电涌保护器的选择时，需要考虑多个因素，包括负载的种类、电气环境、电气设备的灵敏度和使用环境等。

因此，选用合适的电涌保护器对于保护设备和电路的稳定运行非常重要。

在选用电涌保护器时，最常见的错误就是仅仅看重价格。

价格低廉的电涌保护器常常会降低其效果，甚至会损坏设备。

相反，高品质的电涌保护器通常拥有更好的过电压更正和保护性能，可以保护设备不受到电气故障。

因此，不应只根据价格来决定购买的电涌保护器的品质，而是应根据实际需求来选择适合的型号和品牌。

另一个问题是关于电涌保护器的安装问题。

正确安装电涌保护器也是保障设备运行的关键因素之一。

在实际安装过程中，应该遵循国家标准和生产厂家的安装工艺规范。

首先需要注意的是，电涌保护器应尽可能地与被保护设备靠近，以最大程度地减少干扰。

另外，应该避免电涌保护器与其他设备共用地线。

这是因为共用地线容易形成回路，导致电涌通过设备的线路并加剧过压损害设备。

安装电涌保护器应该始终遵循安全规则，确保电涌保护器在停电或断开电路的情况下安装和拆卸。

此外，安装前需要充分检测设备的电流电压及用电场合。

如果需要更换电涌保护器，应将旧的电涌保护器及相关线路彻底拆卸，并使用新的电涌保护器和连接线路。

总之，电涌保护器的选用和安装对于电器设备的保护有着至关重要的作用。

因此，在购买和安装时，应根据实际需要选择产品，并始终遵循国家标准和生产厂家的安装工艺规范。

这样才能更好地确保设备的正常运行和延长其使用寿命。

除了选用和安装问题之外，了解电涌保护器的工作原理和类型也是非常重要的。

电涌保护器可以通过将过电压引向接地来保护设备，从而避免设备受到不必要的破坏。

电涌保护器的类型多样，包括金属氧化物电阻器和气体管等。

如何快速选择电涌保护器?选择电涌保护器需要遵循防雷设计规范（GB50057-94）。

使用起来比较复杂。

这里我们推荐一些简单的办法，供大家参考。

对于一般建筑物外侧的进线柜建议选用PRD65，位于建筑物内侧的进线柜建议选用PRD40或PRD8。

如果架空线过来，建议选用PRF1（一级），PRD40（二级），PRD8（三级）。

如果是电缆过来（民建），建议选用PRD65（主配），PRD15（分配），PRD8（末端）。

高层住宅PRD65（一级），PRD8（末端）。

如何选择2P/3P的PRF1?在样本中我们可以查到1P的PRF1，它可以泄放60KA的10/350μs的雷电流, 可以泄放200KA的8/20μs的雷电流。

2P的我们需要选择2个1P的PRF1，3P的我们需要选择3个1P的PRF1。

PRF1 非常适合做首级保护，防止直击雷的袭击。

如果保护设备，我们建议在设备端还要加装一个满足Up值要求的电涌保护器。

如果首端与末端电涌保护器之间的距离过长时，建议在二者之间选用解耦器L40A，以PRF1和低残压电涌保护器的动作配合。

电涌保护器在在配电回路中起什么作用？其动作原理是什么？电涌保护器限制电网中的大气过电压(闪电雷击)不超过各种设备及配电装置能够承受的冲击耐压。

电涌器的实质为半导体压敏电阻器件，电阻大小依赖于电涌器的端电压。

当端电压小于保护器的触发电压Up时，保护器的电阻很高（大于1兆欧），只有很小的漏电流（小于1毫安）流过；当端电压（如大气过电压）达到其触发电压Up时电阻突然减小到只有几欧姆，使很大的涌流通过，在很短的时间内使得过电压突降之后又变成高阻性。

电涌器正常漏电流很小，但漏电流会随雷击次数的增加而增加。

过电压分为几种类型？是否都可以采用电涌保护器来保护?过电压可以分为：雷电引起的高频脉冲大气过电压（MHz，1至100微秒）；投切变压器、电容器、电动机等电气设备引起的操作过电压（100KHz至1MHz，0.05至10毫秒）;电路故障引起的工频过电压(50Hz，持续时间约0.03至1秒)，为高能量长波;电涌保护器只能保护其中的大气过电压。

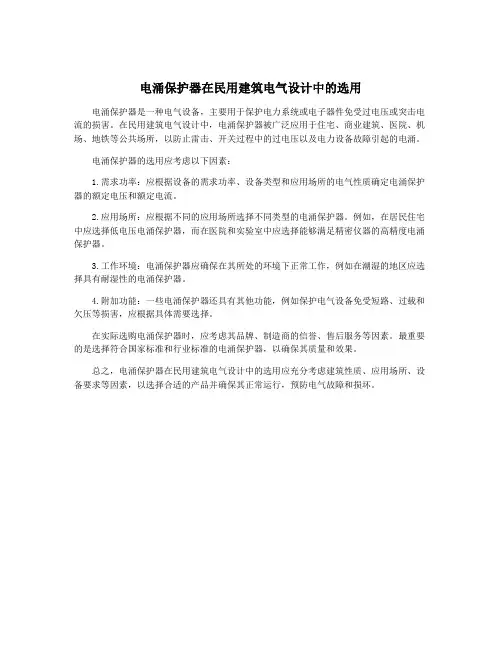

电涌保护器在民用建筑电气设计中的选用
电涌保护器是一种电气设备，主要用于保护电力系统或电子器件免受过电压或突击电流的损害。

在民用建筑电气设计中，电涌保护器被广泛应用于住宅、商业建筑、医院、机场、地铁等公共场所，以防止雷击、开关过程中的过电压以及电力设备故障引起的电涌。

电涌保护器的选用应考虑以下因素：
1.需求功率：应根据设备的需求功率、设备类型和应用场所的电气性质确定电涌保护器的额定电压和额定电流。

2.应用场所：应根据不同的应用场所选择不同类型的电涌保护器。

例如，在居民住宅中应选择低电压电涌保护器，而在医院和实验室中应选择能够满足精密仪器的高精度电涌保护器。

3.工作环境：电涌保护器应确保在其所处的环境下正常工作，例如在潮湿的地区应选择具有耐湿性的电涌保护器。

4.附加功能：一些电涌保护器还具有其他功能，例如保护电气设备免受短路、过载和欠压等损害，应根据具体需要选择。

在实际选购电涌保护器时，应考虑其品牌、制造商的信誉、售后服务等因素。

最重要的是选择符合国家标准和行业标准的电涌保护器，以确保其质量和效果。

总之，电涌保护器在民用建筑电气设计中的选用应充分考虑建筑性质、应用场所、设备要求等因素，以选择合适的产品并确保其正常运行，预防电气故障和损坏。

电涌保护器SPD的主要参数及选用什么是电涌保护器SPD？电涌保护器，又称为避雷器，是用于保护电气设备不受过压的影响，确保电气设备正常运行的一种保护设备。

SPD全称为Surge Protective Device，即电涌保护器。

电涌保护器是一种电气保护装置，主要用于保护电气设备，防止因外部电压骤变或雷电等因素造成的过电压袭击。

电涌保护器SPD的主要参数电涌保护器SPD的主要参数有：额定电压顾名思义，额定电压是指电涌保护器能承受的最大额定电压。

额定电压一般分为三个级别：低压、中压和高压，分别对应着0-1000V、1000-10,000V和10,000-100,000V的范围，同时，不同的额定电压对应不同的额定放电电流。

额定放电电流额定放电电流是指在电涌保护器工作时，所放电的电流强度，同时也代表着电涌保护器的放电能力。

额定放电电流越大，则代表着电涌保护器的防雷性能越强，但是也需要考虑到保护装置和所保护的设备适配的问题。

保护模式保护模式是指电涌保护器用来保护的设备类型，常用的保护模式包括电缆入口保护、电缆出口保护、数据线输入输出保护等等。

在购买电涌保护器时，需要选择与所保护设备类型相匹配的电涌保护器。

容性容性是指电涌保护器的额定容量，常用的单位为nF或μF。

通过增加容性，可以使电涌保护器具备更强的防护能力，能抵御更强的雷电电流。

但是需要注意，过大的容性可能会影响到设备的正常运行，同时也可能降低电涌保护器的额定电流。

如何选用电涌保护器SPD？在选用电涌保护器SPD时，需要根据实际情况进行选择，一般需要考虑以下几点：设备类型不同的设备类型对应不同的保护模式，需要根据所要保护的设备类型来选择相应的电涌保护器。

需要保护的电压需要根据所要保护的电压范围来选择电涌保护器的额定电压。

需要保护的电流需要根据所要保护的电气设备的额定电流来选择电涌保护器的额定放电电流。

工作环境在选用电涌保护器时，需要考虑到设备的工作环境，如温度、湿度、海拔等因素。

低压电源电涌保护器（SPD）的选择和安装方法低压电源电涌保护器（SPD）的选择和安装方法北京市避雷装置安全检测中心王凤山宋海岩1 问题的提出近些年来，为了防御雷电对电气、电子设备的危害和保障人身安全，人们比较注意对供电系统进行雷电过电压（电流）的防护，不少防雷公司为用户低压电源系统安装了电涌保护器，与其它防雷措施结合在一起进行综合防护，避免或减少了雷电灾害造成的损失。

但是，目前对采用哪种类型的电源电涌保护器、安装位置及数量，防雷界持有不同的看法，在所发布的各种防雷技术规范也不统一，我国在供电系统的接地方式在新、旧建筑物中用电设备的特殊性等也不相同。

这些问题的存在，使防雷设计、施工者和检测工作者在实际工作中带来了一定的困难。

为此，本文试图根据IEC、GB等有关标准，对如何选择和安装低压电源电涌保护器，提出我们的意见和建议，以供参考。

2 Ⅰ级分类试验电源电涌保护器（SPD）的选用条件2.1 Ⅰ级分类试验的电流波形：按IEC的定义，Ⅰ级分类试验是用标称放电电流In、1.2/50μS冲击电压和最大冲击电流Iimp所做的试验。

最大冲击电流在10ms内通过的电荷Q(As)等于幅值电流Ipeak(kA)的二分之一，即Q(As)=0.5Ipeak(kA)。

按其定义，Ⅰ级分类试验的电流波形应为10/350μs。

IEC 61312-3：2000、IDT中规定：从LPZ0A穿入LPZ1的线路承载着局部雷电流，SPD(Ⅰ级分类试验)在此界面上将这些局部雷电流大部分被分流。

因此，Ⅰ级分类试验的电涌保护器(SPD)是为防御直击雷的雷电流而使用的。

2.2 Ⅰ级分类试验电源电涌保护器（SPD）的使用场所根据上述分析，明确了Ⅰ级分类试验电源电涌保护器（SPD）的波形和防御对象，确定其使用场所如下：（1）供电系统所在的建筑物有防直击雷装置的供电电源的进线处。

（2）邻近建筑物有防直击雷装置，并与本建筑物采用电力线连通时，本建筑物供电电源的进线处。

电涌保护器SPD后备保护器的选择背景随着科技的发展，人类使用电子设备的场景越来越多，但是电子设备面临着很多的风险。

其中之一就是来自电力系统的电涌，这是一种短时间内电压急剧上升并迅速降落的瞬间电压波动，它会给电子设备造成很大的损害。

为了保护电子设备，电涌保护器处于一定的重要位置不可替代。

SPD后备保护器SPD（Surge Protective Device）是电涌保护器的一种，在很多的应用场景都有使用。

虽然SPD可以为电子设备提供良好的保护，但是还存在着一些风险。

在SPD故障或是被电涌击穿后，需要及时更换，但是在SPD更换后，对于一些因为故障或者其他原因无法及时更换的设备，其电涌保护功能就无法获得保障。

为了解决这个问题，我们需要一种SPD后备保护器。

SPD后备保护器是在SPD故障后，仍然能够为设备提供一定的电涌保护，增加设备的可靠性和安全性。

选择SPD后备保护器需要考虑多种因素，下面将从以下三个方面进行分析。

电涌保护器的等级电涌保护器的等级根据其能够承受的电压等级来划分，从一级到四级，等级越高，所能承受的电压就越高。

一般情况下，我们会根据设备所需要的保护等级来选择电涌保护器的等级。

选择SPD后备保护器的时候，我们需要根据设备所需要的保护等级来选择对应的后备保护器等级。

例如，对于需要三级保护的设备，我们可以选择三级或以上的SPD后备保护器。

后备保护器的工作原理SPD后备保护器通常是由两个保护元件和一个检测电路组成。

两个保护元件一般选用小气体放电管（GDT）或者压敏电阻（MOV）。

当SPD被击穿后，待更换时，后备保护器通过检测电路会检测SPD 的状态，如果发现SPD故障，就会自动切换到后备保护器。

并且，后备保护器的保护元件会分别与电源和地相连，从而为设备提供电涌保护。

SPD后备保护器的选购建议在购买SPD后备保护器的时候，我们需要综合考虑设备所需的保护等级、后备保护器的等级和工作原理等因素。

1.首先，我们需要了解设备的保护等级，才能正确选择SPD后备保护器的等级。

电涌保护器如何选型电涌保护器，又称为“过电压保护器”或“防雷器”，是一种用于保护电子设备免受电涌过电压损坏的装置。

在电力系统、通信系统、计算机网络等领域中广泛应用。

选型合适的电涌保护器可以有效地保护设备，降低设备故障率，延长设备的使用寿命。

本文将介绍如何选型电涌保护器，帮助用户根据自身需求选择适合的产品。

1. 了解电涌保护器的基本原理和工作过程在选择适合的电涌保护器之前，首先需要了解电涌保护器的基本原理和工作过程。

电涌保护器是通过引入可控的低电阻元件，在电流超过设备的耐受能力时分流和吸收过电压的能量，从而保护设备免受过电压的侵害。

其基本原理主要有以下几点：•电涌保护器通过引入低电阻元件，如气体放电管、二阻加擦、稳压二极管等，来降低电流的过电压值，形成分流并吸收过电压的能量。

•当系统中发生电涌时，电涌保护器快速导通，吸收过电压的能量，并将其分流到地线或其他适当的接地设施上。

•在电涌保护器快速导通后，通过合适的断路器或过载保护断开电流，防止过电压继续流向设备。

2. 确定需求和目标在选择电涌保护器之前，需要确定自身需求和目标。

具体来说，需要考虑以下几个方面：•所需保护的设备类型和数量：不同类型的设备和不同数量的设备对电涌保护器的需求不同，需要根据实际情况进行选择。

•设备所处的环境和工作条件：环境和工作条件对电涌保护器的选择也有一定影响。

比如，在雷电密集地区或恶劣的工业环境中，可能需要更高级别的电涌保护器。

•预算限制：预算是选择电涌保护器时需要考虑的重要因素之一。

根据预算的限制，选择性价比较高的电涌保护器。

3. 了解电涌保护器的标准和认证在选择电涌保护器时，需要了解一些相关的标准和认证。

以下是一些常见的标准和认证：•IEC标准：国际电工委员会（IEC）发布了一系列关于电涌保护器的标准，包括IEC 61643、IEC 61633等。

这些标准规定了电涌保护器的基本要求和测试方法。

•UL认证：美国标准与测试实验室（UL）是一家国际性的认证机构，UL认证是电涌保护器行业的重要认证之一。

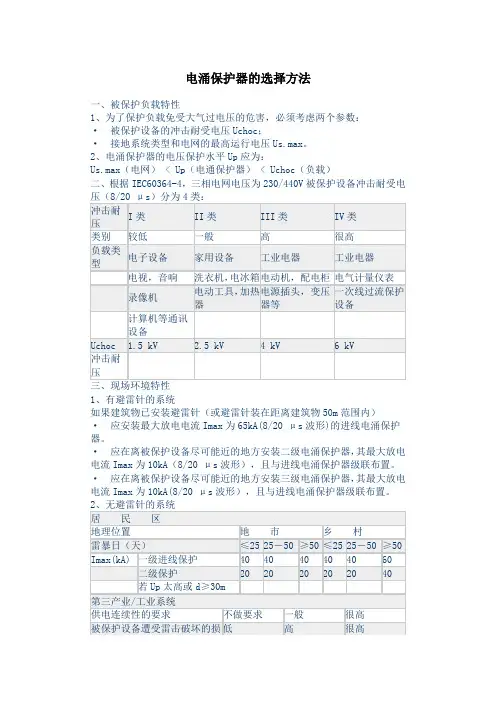

电涌保护器的选择方法
一、被保护负载特性
1、为了保护负载免受大气过电压的危害，必须考虑两个参数：
·被保护设备的冲击耐受电压Uchoc；
·接地系统类型和电网的最高运行电压Us.max。

2、电涌保护器的电压保护水平Up应为：
Us.max（电网） < Up（电通保护器） < Uchoc（负载）
二、根据IEC60364-4，三相电网电压为230/440V被保护设备冲击耐受电
三、现场环境特性
1、有避雷针的系统
如果建筑物已安装避雷针（或避雷针装在距离建筑物50m范围内）
·应安装最大放电电流Imax为65kA(8/20 μs波形)的进线电涌保护器。

·应在离被保护设备尽可能近的地方安装二级电涌保护器，其最大放电电流Imax为10kA（8/20 μs波形），且与进线电涌保护器级联布置。

·应在离被保护设备尽可能近的地方安装三级电涌保护器，其最大放电电流Imax为10kA(8/20 μs波形），且与进线电涌保护器级联布置。

四、依据接地系统类型选择
Uo：相线与中性线间电压（230/240C）
共模保护（MC）：指的是相线对地和中性线对地的保护
差模保护（MD）：指的是相线与中性线间的保护，对TT系统和TNS系统是必须的。

·断路器的分断能力必须大于该处最大短路电流
·电涌保护器每极都必须设置保护：
例如：1P+N的电涌保护器必须用2级的断路器保护。

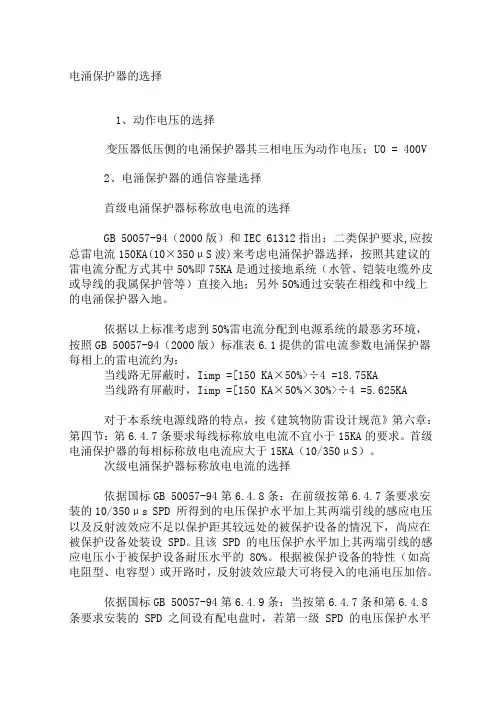

电涌保护器的选择1、动作电压的选择变压器低压侧的电涌保护器其三相电压为动作电压；U0 = 400V2、电涌保护器的通信容量选择首级电涌保护器标称放电电流的选择GB 50057-94（2000版）和IEC 61312指出：二类保护要求,应按总雷电流150KA(10×350μS波)来考虑电涌保护器选择，按照其建议的雷电流分配方式其中50%即75KA是通过接地系统（水管、铠装电缆外皮或导线的我属保护管等）直接入地；另外50%通过安装在相线和中线上的电涌保护器入地。

依据以上标准考虑到50%雷电流分配到电源系统的最恶劣环境，按照GB 50057-94（2000版）标准表6.1提供的雷电流参数电涌保护器每相上的雷电流约为：当线路无屏蔽时，Iimp =[150 KA×50%>÷4 =18.75KA当线路有屏蔽时，Iimp =[150 KA×50%×30%>÷4 =5.625KA对于本系统电源线路的特点，按《建筑物防雷设计规范》第六章：第四节：第6.4.7条要求每线标称放电电流不宜小于15KA的要求。

首级电涌保护器的每相标称放电电流应大于15KA（10/350μS）。

次级电涌保护器标称放电电流的选择依据国标GB 50057-94第6.4.8条：在前级按第6.4.7条要求安装的10/350μs SPD 所得到的电压保护水平加上其两端引线的感应电压以及反射波效应不足以保护距其较远处的被保护设备的情况下，尚应在被保护设备处装设 SPD。

且该 SPD 的电压保护水平加上其两端引线的感应电压小于被保护设备耐压水平的 80%。

根据被保护设备的特性（如高电阻型、电容型）或开路时，反射波效应最大可将侵入的电涌电压加倍。

依据国标GB 50057-94第6.4.9条：当按第6.4.7条和第6.4.8条要求安装的 SPD 之间设有配电盘时，若第一级 SPD 的电压保护水平加上其两端引线的感应电压保护不了该配电盘内的设备，应在该盘内安装第二级SPD。

低压配电系统的电涌保护器选择和使用导则1.电涌保护器的选择：a.根据配电系统的额定电压和频率来选择电涌保护器的额定电压和频率。

一般来说，低压配电系统的额定电压为220V、380V或440V，额定频率为50Hz或60Hz。

b.根据电涌保护器的额定放电电流来选择。

额定放电电流应能够适应系统内可能出现的电涌幅值，一般选择额定放电电流为10kA或20kA的电涌保护器。

c.根据电涌保护器的额定击穿电压来选择。

额定击穿电压应能够适应系统内可能出现的过电压幅值，一般选择额定击穿电压为1.2倍系统额定电压的电涌保护器。

d.根据电涌保护器的响应时间来选择。

电涌保护器的响应时间应尽量小，一般不超过10纳秒。

响应时间越小，电涌保护器越容易及时发挥作用，减少过电压对设备的损害。

2.电涌保护器的安装：a.电涌保护器通常安装在低压配电系统的进线侧，以最大限度地保护整个系统。

b.电涌保护器应安装在容易接地的地方，并与主地线进行可靠连接，以确保电涌保护器能够及时地将电涌过电流排至地线。

c.电涌保护器的接线应符合规范，并保持良好的接触。

3.电涌保护器的维护：a.定期检查电涌保护器的运行状态，确保其正常工作。

可以通过检查指示灯、测量电涌保护器的击穿电压和放电电流等方式进行。

b.如果发现电涌保护器失效或损坏，应及时进行更换，以保证电涌保护的有效性。

c.电涌保护器的维护应由专业人员进行，确保操作正确，并做好相应的记录。

4.电涌保护器的应用注意事项：a.电涌保护器只能保护器件自身和与之串联的设备，不能保护器件之间的设备。

b.电涌保护器的使用寿命有限，一般为几年至十几年不等。

在使用过程中应留意其寿命，并及时更换。

c.电涌保护器不能替代其他的保护装置，例如断路器或熔断器。

在配电系统中，电涌保护器应与其他保护装置配合使用，以提高系统的安全性。

总之，正确选择和使用电涌保护器对于低压配电系统的安全运行至关重要。

只有根据实际情况选择合适的电涌保护器，并正确安装和维护，才能最大程度地减少过电压对设备的损害，保护系统的正常运行。

什么是S P D电涌保护器浪涌（Surge），又称电涌，突波，是指瞬间超出稳定值的峰值，包括浪涌电压和浪涌电流。

供电系统的浪涌主要来自两方面的原因：1.外部（雷电原因）2.内部（电气设备造成的过电压，往往是毫秒级；）由于瞬时的电压和电流极大，极有可能对用电设备和电缆造成危害。

SPD是Surge Protective Device的缩写，中文名称为“电涌保护器”，是一种限制瞬态过电压和泄放电涌电流，从而保护电气或电子设备的器件。

SPD一般是与被保护的设备并联，当产生过压时，可以起到分流和限压的效果，防止过大的电流与电压对设备产生损害。

市场上常见的称谓还有“电涌防护器”、“浪涌保护器”、“防雷栅”、“防雷器”、“避雷器”、“过电压保护器”、“电流放电器”、“突波抑制器”等。

根据所保护的对象不同，SPD主要分为：信号SPD,电源SPD, 数据网络SPD等。

电涌保护器（SPD）都有哪些类型？怎么选？SPD的分类常规而言，SPD一般分为两类：信号SPD：产品需符合GB/T 18802.21 / IEC 61643.21《低压电涌保护器?第21部分:?电信和信号网络的电涌保护器(SPD)—性能要求和试验方法》标准要求。

电源SPD：产品需符合GB 18802.1 / IEC 61643.1《低压电涌保护器(SPD)?第1部分:?低压配电系统的电涌保护器?性能要求和试验方法》标准。

针对电源SPD的细分类还有开关型SPD和限压型SPD。

开关型SPD指的是采用气体放电管（GDT）、火花间隙等开关型元器件的SPD；限压型SPD采用压敏电阻（MOV）等限压型元器件的SPD按照SPD的使用的场合，除了信号SPD，电源SPD之外，还可以分为现场安装型SPD，本安型SPD，视频SPD，网络SPD等。

适合选用信号SPD标称供电电压为24VDC的两线制、三线制、四线制的4mA~20mA信号仪表，回路直流电源线属于信号供电，应为信号仪表类型，不属于直流电源类，应按信号仪表配备信号SPD。

在建築物人口處的等電位連接
Gas

Z
Tank Pipe Cathodically Protected
Foundation Earth Electrode
Lightning Protection Equipotential Bonding
EBB
External Lightning Protection
外部防雷裝置
進入建築物的 各服務性管線
等電位連接帶
ii
建築物
100%
50%
50%
接地裝置
ii
ii
is
雷電流在建築物內的分配
SPD Iimp值計算
條件：一屬第二類防雷建築物，引入水管、 電力線和信息線。電力線為TN-C- S， 需安3台SPD： 150kA/2=75kA（LPS分流） 75kA/3=25kA（入戶三線分流） 25kA/3=8.3kA（三個SPD） Iimp為8.3kA（10/350μs）
D2 D3
L2，L4 L2，L4
S4
D3
L1a，L2，L4
D3
L2，L4
L2，L4 L2，L4
根據雷擊點位置劃分的損害來源 損害類型 D1：接觸和跨步電壓導致的人員傷亡（人 和牲畜）； D2：實體損害； D3：過電壓導致的電氣和電子系統的失效。 損失類型 L1：生命損失； L2：向大眾服務的公共設施的損失； L3：文化遺產損失； L4：經濟損失。
雷擊類型、損害和損失類型
建築物
公共設施
雷擊點
損害 來源
損害 類型
損失類型
損害 類型
損失 類型
S1
D1 D2 D3
L1，L4b L1，L2，L3，L4 L1，L2，L4

低压配电系统的电涌保护器选择和使用导则导言：随着电力系统的发展和应用的广泛，电涌保护器在低压配电系统中的重要性也日益凸显。

电涌保护器作为一种重要的保护设备，可以有效地保护低压配电系统中的设备和电气设施免受电涌的影响。

本文将从电涌保护器的选择和使用两个方面，为大家介绍低压配电系统中电涌保护器的相关知识和操作导则。

一、电涌保护器的选择1. 根据电涌保护器的额定电流选择在选择电涌保护器时，首先需要根据低压配电系统的额定电流来确定电涌保护器的额定电流。

一般情况下，电涌保护器的额定电流应大于等于低压配电系统的额定电流，以确保电涌保护器能够正常工作并保护系统设备。

2. 根据电涌保护器的额定电压选择在选择电涌保护器时，还需要根据低压配电系统的额定电压来确定电涌保护器的额定电压。

通常情况下，电涌保护器的额定电压应与低压配电系统的额定电压相匹配，以确保电涌保护器能够正常工作并保护系统设备。

3. 根据电涌保护器的容量选择在选择电涌保护器时，还需要考虑低压配电系统的负荷容量。

一般情况下，电涌保护器的容量应大于等于低压配电系统的负荷容量，以确保电涌保护器能够满足系统的需要。

二、电涌保护器的使用导则1. 安装位置选择电涌保护器的安装位置应尽量靠近需要保护的设备，以缩短电涌保护器与设备之间的距离，提高保护效果。

同时，还应避免电涌保护器与其他电气设备之间的干扰，确保电涌保护器能够正常工作。

2. 接线方式选择电涌保护器的接线方式一般有两种，即并联接线和串联接线。

在选择接线方式时，需要根据实际情况来确定。

通常情况下，较短的接线距离适合采用串联接线方式，而较长的接线距离适合采用并联接线方式。

3. 定期检测和维护为了确保电涌保护器能够正常工作，还需要定期检测和维护电涌保护器。

定期检测可以包括对电涌保护器的外观、连接线路和工作状态进行检查，确保电涌保护器处于良好的工作状态。

如果发现电涌保护器存在故障或异常情况，应及时修复或更换。

4. 严禁私拉乱接在使用电涌保护器时，严禁私拉乱接电线，特别是在没有专业人员指导的情况下。

值或直流电压 （SPD选择的一个重要参数）
• 电压保护水平Up 表征SPD限制接线端子间电压性能参数
（代表SPD水平的一个参数）
• 额定断开续流值 SPD本身能断开的预期短路电流 （对电压开关型产品）
基本参数
Ⅰ级试验SPD
Ⅱ级试验SPD
冲击电流Iimp 标称放电电流In
—— 标称放电电流In
—— 额定断开续流值
1.2/50电压波，8/20的电流波 （主要防感应雷，一般为电压限制型或
复合型）
基本参数
• 冲击电流Iimp 相当于10/350波形，是Ⅰ级试验的SPD产品参 数
• 标称放电电流In 是8/20波形，是Ⅱ级试验的SPD产品参数
• Ⅱ级试验的最大放电电流Imax 是8/20波形，是Ⅱ级试验的SPD产品参数
击耐受水平并留有裕度 2.连接线的压降不容忽视，因此连接线
尽可能的短 3.SPD的后备保护元件的压降必须考虑
SPD 的 后 备 保 护
SPD的后备保护指SPD短路失效后 的过电流保护，所用的元件为熔断 器、断路器、RCD。
SPD后备保护的原则：
在标称放电电流In下，建议过 电流保护器或RCD应该不动作
焊接处焊料量的控制
关于选用的标准
• GB50057-94《建筑物防雷设计规范》 • GB50343-2004《建筑物电子信息系统防
雷技术规范》 • GB/T18802.12-2006(IEC61643.12)《低
压配电系统的电涌保护器（SPD）第12部 分：选择和使用导则》 • GB16895.22-2004(IEC60364-5-53:2001) 《建筑物电气装置 第5－53部分：电气 设备的选择和安装 隔离、开关和控制设 备第534节：过电压保护电器》 • IEC62305系列 雷电防护

数据中心电涌保护器选型指导与要求下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!数据中心电涌保护器选型指导与要求1. 介绍在现代数据中心中，电涌保护器扮演着至关重要的角色，用于保护设备免受电涌（也称为浪涌或过电压）的损害。
