浪涌保护器的选型及使用

浪涌保护器的主要技术参数摘要：一、浪涌保护器的基本概念二、浪涌保护器的主要技术参数1.额定电压2.额定电流3.最大持续电压4.脉冲电压5.响应时间6.冲击次数7.防护等级三、各技术参数的作用和选择原则四、浪涌保护器的应用领域五、如何选择合适的浪涌保护器正文：一、浪涌保护器的基本概念浪涌保护器，又称突波保护器，是一种用于保护电气设备、仪器仪表和通信设备等免受瞬时电压、电流冲击的电子元件。

它能有效地抑制电压峰值，降低电磁干扰，确保被保护设备的安全稳定运行。

二、浪涌保护器的主要技术参数1.额定电压：浪涌保护器所能承受的电压值，用户应根据被保护设备的电压等级选择合适的额定电压。

2.额定电流：浪涌保护器所能承受的电流值，应与被保护设备的电流需求相匹配。

3.最大持续电压：浪涌保护器能够长时间承受的电压值，一般要求大于等于额定电压。

4.脉冲电压：浪涌保护器能够承受的瞬时电压峰值，应根据被保护设备所承受的电压冲击类型和程度选择。

5.响应时间：浪涌保护器动作的时间，一般越快越好，能更快地切断异常电压，保护设备安全。

6.冲击次数：浪涌保护器在规定的试验条件下，能承受的电压冲击次数。

在选择时，应根据被保护设备所处的环境条件，选择具有足够冲击次数的浪涌保护器。

7.防护等级：浪涌保护器的防护能力，通常用IP等级表示。

防护等级越高，防护能力越强。

三、各技术参数的作用和选择原则1.额定电压和最大持续电压：应根据被保护设备的电压等级选择，确保浪涌保护器能正常工作。

2.额定电流和冲击次数：应与被保护设备的电流需求和环境条件相匹配，确保浪涌保护器能有效抑制电压峰值。

3.响应时间：越快越好，能迅速切断异常电压，保护设备安全。

4.防护等级：根据被保护设备所处的环境条件选择，确保设备不受外部物体和液体的侵害。

四、浪涌保护器的应用领域浪涌保护器广泛应用于电力系统、通信系统、家电产品、工业控制设备等领域，有效保护设备免受瞬时电压、电流冲击的影响。

（1）考察建筑物所处地理位置及供电进线方式首先要了解建筑物的环境及供电进线是架空或埋地，目的是选择浪涌保护器的通流容量。

推荐选择第一级浪涌保护器的最大通流量应大于以下标准值：高山站（架空进线）：100KA（8/20μs）或12.5KA（10/350μs）郊区（架空进线）：60KA（8/20μs）或12.5KA（10/350μs）城市内（埋地进线）：40KA（8/20μs）第二级浪涌保护器的最大通流量应选择大于20~40KA（8/20μs）；第三级浪涌保护器要求的最大通流容量应大于10~20KA（8/20μs）。

（2）检查建筑物内供电系统的类别•单相、三相及直流供电系统在220V单相供电系统中，只需选用两片保护模块组合。

如FRD-20-2A，FRD-40-2A。

在380V三相供电系统中，则需根据不同的供电接地系统选择三片或四片保护模块组合。

在直流供电系统中，需要根据直流电压值来选择浪涌保护器，浪涌保护器的最大持续工作电压（Uc）值在直流电压值的1.5倍~2.2倍之间选取。

一般只需选用两片保护模块组合，如FRD-20-2A-DC（48），FRD-40-2A-DC（48）。

首先要搞清楚防雷器用在什么地方，按照GB18802.1三级防雷保护原理，电源和设备所需要的保护措施被分为三个等级。

在建筑物进线柜安装第一级防雷器，选择相对通流容量大的T1级电源防雷器，波形为10/350us，冲击放电电流Iimp为12.5kA~50kA；然后在下属的区域配电箱处安装二级电源防雷器，波形8/20us，最大放电电流为Imax为40KA，最后在设备前端安装三级电源防雷器，波形为8/20us，最大放电电流20kA。

其次是供电系统的类别，建筑物内的供电系统是单相供电还是三相供电，单相供电系统需要选择2P电源防雷器，TT系统选择3P+1的电源防雷器，TN-C三相四线系统选择3P 电源防雷器，TN-S三相五线系统选择4P电源防雷器。

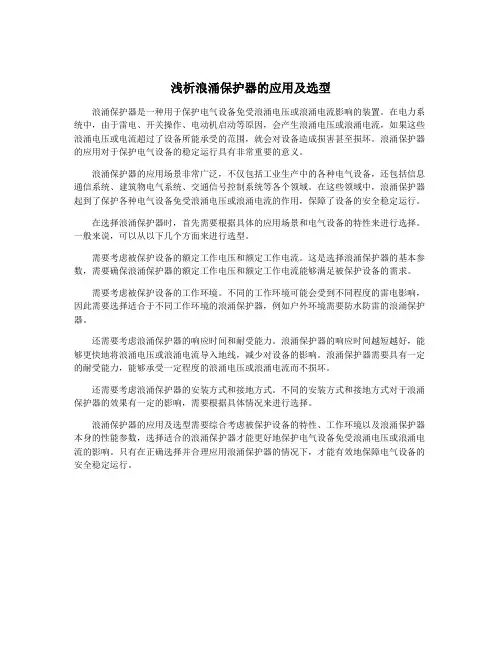

浅析浪涌保护器的应用及选型浪涌保护器是一种用于保护电气设备免受浪涌电压或浪涌电流影响的装置。

在电力系统中，由于雷电、开关操作、电动机启动等原因，会产生浪涌电压或浪涌电流，如果这些浪涌电压或电流超过了设备所能承受的范围，就会对设备造成损害甚至损坏。

浪涌保护器的应用对于保护电气设备的稳定运行具有非常重要的意义。

浪涌保护器的应用场景非常广泛，不仅包括工业生产中的各种电气设备，还包括信息通信系统、建筑物电气系统、交通信号控制系统等各个领域。

在这些领域中，浪涌保护器起到了保护各种电气设备免受浪涌电压或浪涌电流的作用，保障了设备的安全稳定运行。

在选择浪涌保护器时，首先需要根据具体的应用场景和电气设备的特性来进行选择。

一般来说，可以从以下几个方面来进行选型。

需要考虑被保护设备的额定工作电压和额定工作电流。

这是选择浪涌保护器的基本参数，需要确保浪涌保护器的额定工作电压和额定工作电流能够满足被保护设备的需求。

需要考虑被保护设备的工作环境。

不同的工作环境可能会受到不同程度的雷电影响，因此需要选择适合于不同工作环境的浪涌保护器，例如户外环境需要防水防雷的浪涌保护器。

还需要考虑浪涌保护器的响应时间和耐受能力。

浪涌保护器的响应时间越短越好，能够更快地将浪涌电压或浪涌电流导入地线，减少对设备的影响。

浪涌保护器需要具有一定的耐受能力，能够承受一定程度的浪涌电压或浪涌电流而不损坏。

还需要考虑浪涌保护器的安装方式和接地方式。

不同的安装方式和接地方式对于浪涌保护器的效果有一定的影响，需要根据具体情况来进行选择。

浪涌保护器的应用及选型需要综合考虑被保护设备的特性、工作环境以及浪涌保护器本身的性能参数，选择适合的浪涌保护器才能更好地保护电气设备免受浪涌电压或浪涌电流的影响。

只有在正确选择并合理应用浪涌保护器的情况下，才能有效地保障电气设备的安全稳定运行。

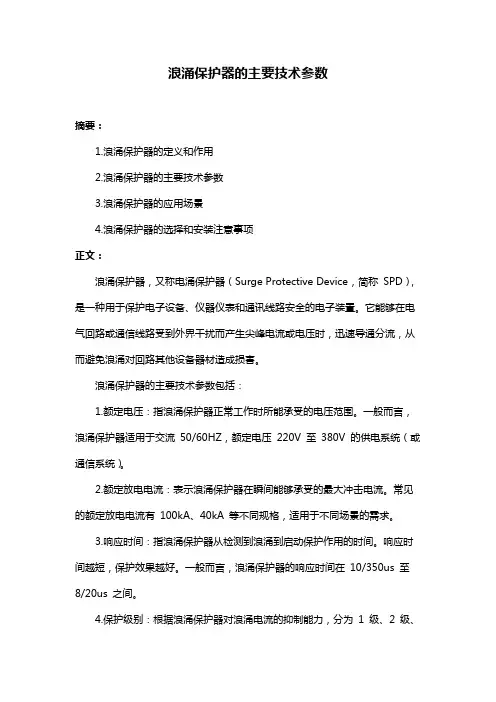

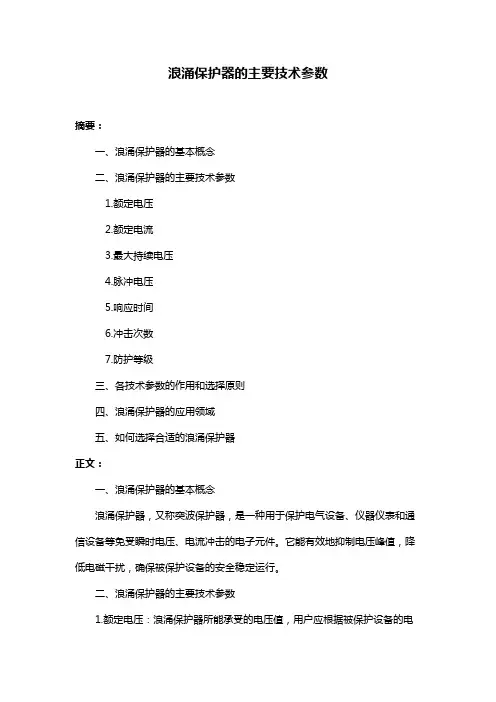

浪涌保护器的主要技术参数
摘要：
1.浪涌保护器的定义和作用
2.浪涌保护器的主要技术参数
3.浪涌保护器的应用场景
4.浪涌保护器的选择和安装注意事项
正文：
浪涌保护器，又称电涌保护器（Surge Protective Device，简称SPD），是一种用于保护电子设备、仪器仪表和通讯线路安全的电子装置。

它能够在电气回路或通信线路受到外界干扰而产生尖峰电流或电压时，迅速导通分流，从而避免浪涌对回路其他设备器材造成损害。

浪涌保护器的主要技术参数包括：
1.额定电压：指浪涌保护器正常工作时所能承受的电压范围。

一般而言，浪涌保护器适用于交流50/60HZ，额定电压220V 至380V 的供电系统（或通信系统）。

2.额定放电电流：表示浪涌保护器在瞬间能够承受的最大冲击电流。

常见的额定放电电流有100kA、40kA 等不同规格，适用于不同场景的需求。

3.响应时间：指浪涌保护器从检测到浪涌到启动保护作用的时间。

响应时间越短，保护效果越好。

一般而言，浪涌保护器的响应时间在10/350us 至8/20us 之间。

4.保护级别：根据浪涌保护器对浪涌电流的抑制能力，分为1 级、2 级、
3 级等不同保护级别。

其中，1 级保护级别最高，能够有效抑制100kA 以上的浪涌电流；2 级保护级别次之，能够抑制40kA 至100kA 的浪涌电流；3 级保护级别最低，只能抑制40kA 以下的浪涌电流。

浪涌保护器的应用场景非常广泛，不仅适用于家庭住宅，还广泛应用于第三产业和工业领域的电涌保护。

在选购浪涌保护器时，需根据实际应用场景选择合适的额定电压、额定放电电流和保护级别。

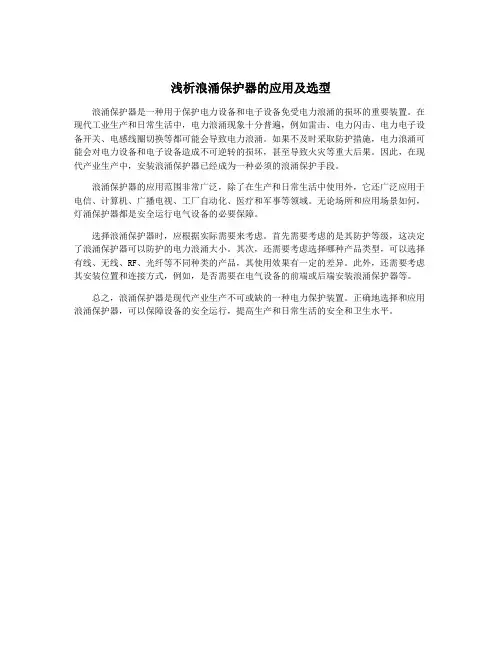

浅析浪涌保护器的应用及选型
浪涌保护器是一种用于保护电力设备和电子设备免受电力浪涌的损坏的重要装置。

在现代工业生产和日常生活中，电力浪涌现象十分普遍，例如雷击、电力闪击、电力电子设备开关、电感线圈切换等都可能会导致电力浪涌。

如果不及时采取防护措施，电力浪涌可能会对电力设备和电子设备造成不可逆转的损坏，甚至导致火灾等重大后果。

因此，在现代产业生产中，安装浪涌保护器已经成为一种必须的浪涌保护手段。

浪涌保护器的应用范围非常广泛，除了在生产和日常生活中使用外，它还广泛应用于电信、计算机、广播电视、工厂自动化、医疗和军事等领域。

无论场所和应用场景如何，灯涌保护器都是安全运行电气设备的必要保障。

选择浪涌保护器时，应根据实际需要来考虑。

首先需要考虑的是其防护等级，这决定了浪涌保护器可以防护的电力浪涌大小。

其次，还需要考虑选择哪种产品类型，可以选择有线、无线、RF、光纤等不同种类的产品，其使用效果有一定的差异。

此外，还需要考虑其安装位置和连接方式，例如，是否需要在电气设备的前端或后端安装浪涌保护器等。

总之，浪涌保护器是现代产业生产不可或缺的一种电力保护装置。

正确地选择和应用浪涌保护器，可以保障设备的安全运行，提高生产和日常生活的安全和卫生水平。

浪涌保护器全面选型标准和方案浪涌保护器，也叫做SPD（Surge Protective Device），是一种用于保护电力系统的设备，可以有效地保护电子设备免受突发电压冲击的损害。

本文将从浪涌保护器的工作原理、应用范围、分类以及选型等方面进行介绍。

浪涌保护器的工作原理是基于电压突变和电压浪涌的物理原理。

在电力系统中，当电压突然变化时，会产生短暂的过电压和过电流，这些过电压和过电流会对电子设备产生损害。

浪涌保护器的作用就是通过对这些过电压和过电流进行限制和分流，保护电子设备免受损害。

浪涌保护器的应用范围非常广泛，包括住宅、商业和工业领域。

在住宅领域，浪涌保护器通常用于保护家用电器和计算机设备，例如电视、电脑、空调等。

在商业和工业领域，浪涌保护器通常用于保护生产设备、通信设备和数据中心等设备。

浪涌保护器可以根据不同的应用场景和工作环境进行分类。

常见的分类方法包括电压等级、安装位置、工作原理等等。

按照电压等级来分类，浪涌保护器主要分为低压浪涌保护器和高压浪涌保护器两种。

按照安装位置来分类，浪涌保护器主要分为室外型和室内型两种。

按照工作原理来分类，浪涌保护器主要分为电压限制型、电流限制型和混合型三种。

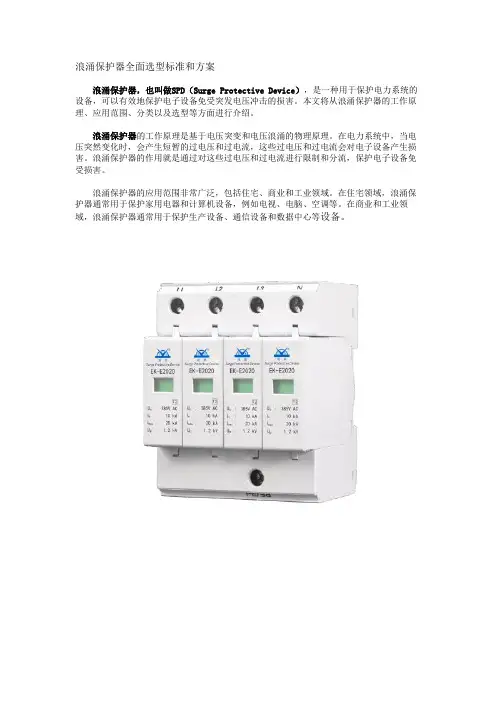

这里推荐使用符合国标，CQC安全认证的地凯浪涌保护器系列产品，产品简介：本产品采用独立模块化设计，密封性好，适用于35mm导轨式安装。

每组线路的防雷模块采用温控断路技术，有过流保护功能。

防雷模块劣化时自动脱扣，能避免火险。

防雷模块内设远程告警接口，便于远程监控。

这款电源电涌保护器是一种模块式电源电涌保护器(简称:SPD),安装于低压配电系统配电设备的前端，能防止雷击等因素产生的感应过电压、过电流现象和其它瞬间浪涌电压对系统或设备造成的性损坏或瞬间中断等危害。

产品设计标准：本产品按照IEC相关标准设计，产品性能符合GB 18802.1-2011 《低压电涌保护器（SPD）第1部分：低压配电系统的电涌保护器性能要求和试验方法》国家标准的要求。

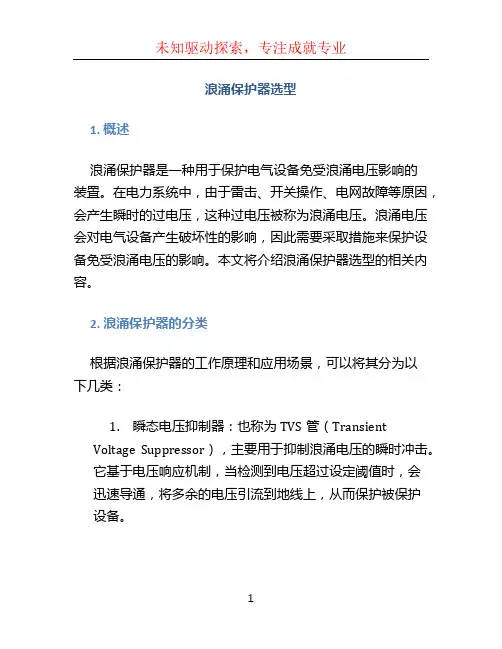

浪涌保护器选型1. 概述浪涌保护器是一种用于保护电气设备免受浪涌电压影响的装置。

在电力系统中，由于雷击、开关操作、电网故障等原因，会产生瞬时的过电压，这种过电压被称为浪涌电压。

浪涌电压会对电气设备产生破坏性的影响，因此需要采取措施来保护设备免受浪涌电压的影响。

本文将介绍浪涌保护器选型的相关内容。

2. 浪涌保护器的分类根据浪涌保护器的工作原理和应用场景，可以将其分为以下几类：1.瞬态电压抑制器：也称为TVS管（TransientVoltage Suppressor），主要用于抑制浪涌电压的瞬时冲击。

它基于电压响应机制，当检测到电压超过设定阈值时，会迅速导通，将多余的电压引流到地线上，从而保护被保护设备。

2.旁路型浪涌保护器：也称为GDT（Gas DischargeTube）或气体放电管，主要用于抑制持续性的过电压。

它通过气体导电放电来实现对过电压的短接，将过电压导向地线。

3.光电耦合型浪涌保护器：是一种将光电耦合器与MOV（Metal Oxide Varistor）结合起来的浪涌保护器。

它能在保护环路中断位的情况下，将浪涌电压引入地线。

3. 浪涌保护器选型的考虑因素在选型浪涌保护器时，需要考虑以下几个因素：3.1. 浪涌电压等级首先需要确定被保护设备所能承受的最大浪涌电压等级。

根据设备所在的电力系统，可以确定所需的浪涌电压等级范围。

3.2. 频率响应不同类型的浪涌保护器在频率响应上可能存在差异。

需要根据被保护设备的特点和工作环境，选择适合的浪涌保护器类型。

3.3. 限流能力浪涌保护器的限流能力是评估其性能的重要指标。

限流能力表示保护器能够承受的最大浪涌电流，即其额定耐受电流。

3.4. 阻抗匹配浪涌保护器与被保护设备之间的阻抗匹配也是选型的重要考虑因素。

保护器的阻抗应该与设备的阻抗相匹配，以确保浪涌电压能够得到有效的引导。

3.5. 抗气候环境能力根据设备所处的环境条件，选择具有合适抗气候环境能力的浪涌保护器。

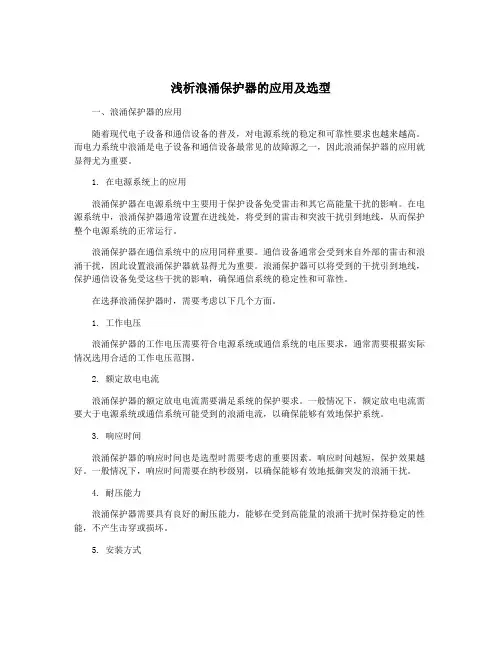

浅析浪涌保护器的应用及选型一、浪涌保护器的应用随着现代电子设备和通信设备的普及，对电源系统的稳定和可靠性要求也越来越高。

而电力系统中浪涌是电子设备和通信设备最常见的故障源之一，因此浪涌保护器的应用就显得尤为重要。

1. 在电源系统上的应用浪涌保护器在电源系统中主要用于保护设备免受雷击和其它高能量干扰的影响。

在电源系统中，浪涌保护器通常设置在进线处，将受到的雷击和突波干扰引到地线，从而保护整个电源系统的正常运行。

浪涌保护器在通信系统中的应用同样重要。

通信设备通常会受到来自外部的雷击和浪涌干扰，因此设置浪涌保护器就显得尤为重要。

浪涌保护器可以将受到的干扰引到地线，保护通信设备免受这些干扰的影响，确保通信系统的稳定性和可靠性。

在选择浪涌保护器时，需要考虑以下几个方面。

1. 工作电压浪涌保护器的工作电压需要符合电源系统或通信系统的电压要求，通常需要根据实际情况选用合适的工作电压范围。

2. 额定放电电流浪涌保护器的额定放电电流需要满足系统的保护要求。

一般情况下，额定放电电流需要大于电源系统或通信系统可能受到的浪涌电流，以确保能够有效地保护系统。

3. 响应时间浪涌保护器的响应时间也是选型时需要考虑的重要因素。

响应时间越短，保护效果越好。

一般情况下，响应时间需要在纳秒级别，以确保能够有效地抵御突发的浪涌干扰。

4. 耐压能力浪涌保护器需要具有良好的耐压能力，能够在受到高能量的浪涌干扰时保持稳定的性能，不产生击穿或损坏。

5. 安装方式浪涌保护器的安装方式也需要考虑。

根据实际情况，可以选择直接安装在设备上，也可以选择安装在配电箱或控制箱内部。

浪涌保护器作为保护电子设备和通信设备的重要装置，在电源系统、通信系统和工业控制系统中都具有重要的应用价值。

在选型时，需要考虑工作电压、额定放电电流、响应时间、耐压能力和安装方式等因素，以确保选择到合适的浪涌保护器，保护系统的稳定性和可靠性。

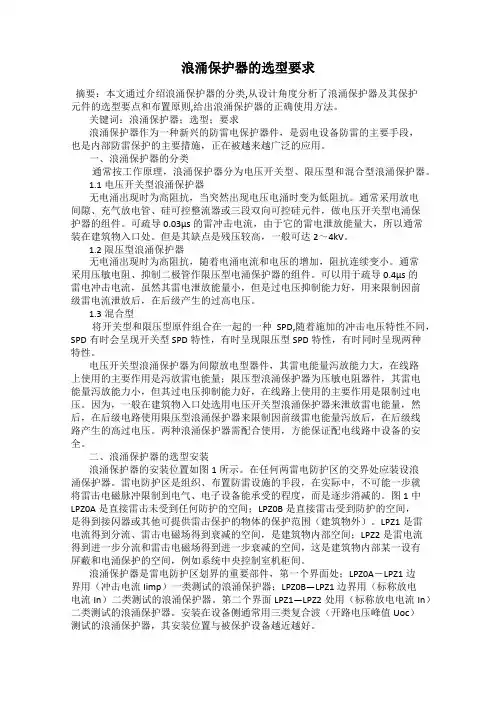

浪涌保护器的选型要求摘要：本文通过介绍浪涌保护器的分类,从设计角度分析了浪涌保护器及其保护元件的选型要点和布置原则,给出浪涌保护器的正确使用方法。

关键词：浪涌保护器；选型；要求浪涌保护器作为一种新兴的防雷电保护器件，是弱电设备防雷的主要手段，也是内部防雷保护的主要措施，正在被越来越广泛的应用。

一、浪涌保护器的分类通常按工作原理，浪涌保护器分为电压开关型、限压型和混合型浪涌保护器。

1.1电压开关型浪涌保护器无电涌出现时为高阻抗，当突然出现电压电涌时变为低阻抗。

通常采用放电间隙、充气放电管、硅可控整流器或三段双向可控硅元件，做电压开关型电涌保护器的组件。

可疏导0.03μs的雷冲击电流，由于它的雷电泄放能量大，所以通常装在建筑物入口处。

但是其缺点是残压较高，一般可达2～4kV。

1.2限压型浪涌保护器无电涌出现时为高阻抗，随着电涌电流和电压的增加，阻抗连续变小。

通常采用压敏电阻、抑制二极管作限压型电涌保护器的组件。

可以用于疏导0.4μs的雷电冲击电流，虽然其雷电泄放能量小，但是过电压抑制能力好，用来限制因前级雷电流泄放后，在后级产生的过高电压。

1.3混合型将开关型和限压型原件组合在一起的一种SPD,随着施加的冲击电压特性不同，SPD有时会呈现开关型SPD特性，有时呈现限压型SPD特性，有时同时呈现两种特性。

电压开关型浪涌保护器为间隙放电型器件，其雷电能量泻放能力大，在线路上使用的主要作用是泻放雷电能量；限压型浪涌保护器为压敏电阻器件，其雷电能量泻放能力小，但其过电压抑制能力好，在线路上使用的主要作用是限制过电压。

因为，一般在建筑物入口处选用电压开关型浪涌保护器来泄放雷电能量，然后，在后级电路使用限压型浪涌保护器来限制因前级雷电能量泻放后，在后级线路产生的高过电压。

两种浪涌保护器需配合使用，方能保证配电线路中设备的安全。

二、浪涌保护器的选型安装浪涌保护器的安装位置如图1所示。

在任何两雷电防护区的交界处应装设浪涌保护器。

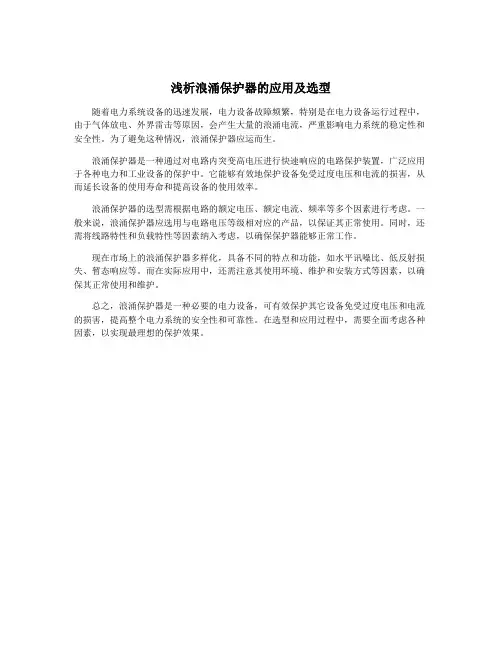

浅析浪涌保护器的应用及选型
随着电力系统设备的迅速发展，电力设备故障频繁，特别是在电力设备运行过程中，由于气体放电、外界雷击等原因，会产生大量的浪涌电流，严重影响电力系统的稳定性和安全性。

为了避免这种情况，浪涌保护器应运而生。

浪涌保护器是一种通过对电路内突变高电压进行快速响应的电路保护装置，广泛应用于各种电力和工业设备的保护中。

它能够有效地保护设备免受过度电压和电流的损害，从而延长设备的使用寿命和提高设备的使用效率。

浪涌保护器的选型需根据电路的额定电压、额定电流、频率等多个因素进行考虑。

一般来说，浪涌保护器应选用与电路电压等级相对应的产品，以保证其正常使用。

同时，还需将线路特性和负载特性等因素纳入考虑，以确保保护器能够正常工作。

现在市场上的浪涌保护器多样化，具备不同的特点和功能，如水平讯噪比、低反射损失、暂态响应等。

而在实际应用中，还需注意其使用环境、维护和安装方式等因素，以确保其正常使用和维护。

总之，浪涌保护器是一种必要的电力设备，可有效保护其它设备免受过度电压和电流的损害，提高整个电力系统的安全性和可靠性。

在选型和应用过程中，需要全面考虑各种因素，以实现最理想的保护效果。

浪涌保护器(防雷器)综合选型应用方案浪涌保护器器是一种用于保护电力系统和电子设备免受雷击或其他瞬态过电压影响的装置，它可以将过电压限制在设备或系统所能承受的范围内，或将过电流引入地线，从而减少或避免设备的损坏。

浪涌保护器器的选型和应用是防雷工程中的重要内容。

地凯科技将从以下几个方面进行介绍：浪涌保护器器的分类和原理浪涌保护器器的安装位置和方法浪涌保护器器的选型原则和步骤浪涌保护器器的分类和原理根据不同的工作原理，浪涌保护器器可以分为间隙型、压敏型和开关型三种。

间隙型浪涌保护器是利用空气间隙的击穿特性来实现过电压保护的,它在正常情况下是高阻态，当过电压达到一定值时，空气间隙会击穿形成低阻态，将过电流导入地线。

压敏型浪涌保护器是利用压敏电阻或氧化锌压敏片等非线性元件来实现过电压保护的,它在正常情况下是高阻态，当过电压超过一定值时，其阻值会急剧下降，形成低阻态，将过电流分流。

开关型浪涌保护器是利用气体放电管、晶闸管等可控开关元件来实现过电压保护的，它在正常情况下是断开状态，当过电压达到触发值时，开关元件会导通，将过电流切断或分流。

根据不同的应用场合，浪涌保护器器可以分为电源线路浪涌保护器、信号线路浪涌保护㈱和天馈线路浪涌保护器三种。

地凯科技电源线路浪涌保护器是用于保护交流或直流电源线路上的设备免受雷击或其他瞬态过电压影响的，它通常安装在配电箱或总开关柜内，并联于被保护线路上.信号线路浪涌保护器是用于保护通信、数据、控制等信号线路上的设备免受雷击或其他瞬态过电压影响的,它通常安装在信号端口或机柜内，并联于被保护线路上。

天馈线路浪涌保护甥是用于保护无线通信、广播、卫星等天馈线路上的设备免受雷击或其他瞬态过电压影响的，它通常安装在机房内设备附近或机架上，并联于被保护线路上。

地凯科技浪涌保护器器的安装位置和方法浪涌保护器器的安装位置应根据其作用范围和等级进行选择。

一般来说，建筑物内部可以划分为不同的防雷区域(1PZ),每个防雷区域之间有一定的等电位连接。

浪涌保护器如何选型1、在选择浪涌保护器的大小的时候，一般需要根据浪涌保护器的实际安装位置来进行选择，也就是根据电源来进行选择。

若浪涌保护器是被安装在变压器的低压侧面位置的话，那么就应该选择使用高于60KA的浪涌保护器，一般可以选择使用120KA或者是100KA，10/350US型的浪涌保护器。

2、若浪涌保护器是被安装在配电柜的进线侧面位置的话，那么就应该选择使用高于40KA的浪涌保护器，一般可以选择使用80KA或者是60KA，8/20US型的浪涌保护器。

若浪涌保护器是被安装在配电箱的进线侧面位置的话，那么就应该选择使用高于20KA的浪涌保护器，一般可以选择使用20KA或者是40KA，8/20型的的浪涌保护器。

3、家中若要安装空开的话，那么就是根据浪涌保护器的放电电流来选择空开大小的，一般情况下，浪涌保护器的放电电流若是60KA的话，则应该选择63A 的空开，浪涌保护器的放电电流若是40KA的话，则应该选择40A的空开，浪涌保护器的放电电流若是20KA的话，则应该选择25A的空开。

浪涌保护器前面为什么要加熔断器和断路器当通过浪涌保护器的涌流大于其Imax，浪涌保护器将被击穿失效，从而造成回路的短路故障，为切断短路故障，需要加装断路器或熔断器。

每次发生雷击都会引起浪涌保护器的老化，如漏电流长时间存在，浪涌保护器会过热加速老化，此时需要断路器或熔断器的热保护系统在浪涌保护器达到最大可承受热量前动作断开电涌器。

浪涌保护器加熔断器的目的：1，防止因雷击而产生的工频续流(针对放电间隙型器件)对SPD及其线路的损坏。

2，方便维护更换SPD。

3，防止因SPD老化(如mov器件的漏流增大)而造成线路故障 SPD前端熔断器应根据避雷器厂家的参数安装。

如厂家没有规定，一般选用原则：根据(浪涌保护器的最大保险丝强度A)和(所接入配电线路最大供电电流B)来确定(开关或熔断器的断路电流C)。

确定方法：当：B大于A时 C小于等于A当：B等于A时 C小于A或不安装C当：B小于A时 C大于等于A浪涌保护器选型的误区：相电压和线电压很多人在进行浪涌保护器选型的时候，经常发现这样一个问题：为什么线路电压是380v或440v，而防雷厂家给我选用的浪涌保护器型号Uc值只有320v 或385v？浪涌保护器的工作电压小于我的电压值，这样选出来的浪涌保护器安装在线路上能防雷吗？其实，这里存在一个对浪涌保护器选型电压参数的误区，也就是相电压和线电压的区别。

浅析浪涌保护器的应用及选型1、浪涌保护器在低压配电系统中的应用。

低压配电系统是工业、商业和住宅中广泛用于供电输电的电力系统。

此时，浪涌保护器的应用可以有效保护低压设备的正常运行，防止各种突发干扰产生的浪涌电压和电流对设备和电网系统的影响和破坏。

因此，浪涌保护器在低压配电系统中的应用很广泛，可以避免由于各种电气干扰对电气设备造成的破坏和损失。

照明系统作为人们生活中不可或缺的一个部分，是非常重要的电气设备。

由于点灯、关灯时会产生较大的瞬态电压，有时会造成灯泡烧毁或其他设备的损坏，因此在照明系统中广泛运用浪涌保护器，以减小电器的损坏率，提高系统的可靠性。

备用电源和不间断电源（UPS）是用于保持电气设备正常工作的备用电源，因此在UPS 供电系统中也广泛运用浪涌保护器，在电气设备受到电力干扰时保护UPS系统不受影响，确保电器设备的正常运行。

1、工作电压通常选择的浪涌保护器电压比设备工作电压略高，不会影响设备正常操作，同时还能够在干扰发生时及时处置，从而保护设备免受损坏或干扰。

2、额定电流浪涌保护器的额定电流应与设备的额定电流相同或稍大一些，方便使用，也能保护设备。

3、响应时间响应时间是浪涌保护器对电磁干扰、浪涌电压和电流的响应时间。

浪涌保护器响应时间越短，对设备的保护也越及时。

在选型时应优先选择响应时间较短的浪涌保护器。

4、带宽带宽指的是浪涌保护器可以承受的频率范围。

在选型时应考虑设备可能面临的各种电力干扰情况，选择一个宽带的浪涌保护器能够保证设备在面临各种干扰时得到较好的保护。

综上所述，浪涌保护器在电气设备的安装和使用中十分重要，不仅对设备的保护起到了重要的作用，而且可以大大减少由于电力干扰而导致的各种损失和不必要的麻烦。

在选型时，应根据设备的工作电压、额定电流、响应时间和带宽等因素进行选型，以达到最好的保护效果，保证设备的正常运行。

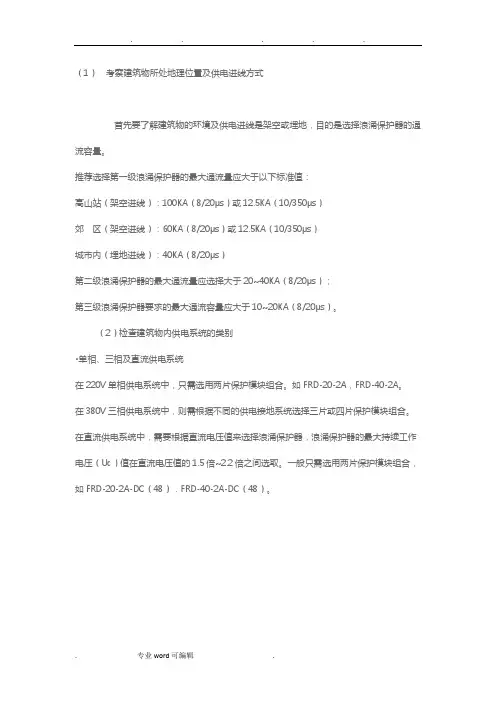

（1）考察建筑物所处地理位置及供电进线方式首先要了解建筑物的环境及供电进线是架空或埋地，目的是选择浪涌保护器的通流容量。

推荐选择第一级浪涌保护器的最大通流量应大于以下标准值：高山站（架空进线）：100KA（8/20μs）或（10/350μs）郊区（架空进线）：60KA（8/20μs）或（10/350μs）城市内（埋地进线）：40KA（8/20μs）第二级浪涌保护器的最大通流量应选择大于20~40KA（8/20μs）；第三级浪涌保护器要求的最大通流容量应大于10~20KA（8/20μs）。

（2）检查建筑物内供电系统的类别•单相、三相及直流供电系统在220V单相供电系统中，只需选用两片保护模块组合。

如FRD-20-2A，FRD-40-2A。

在380V三相供电系统中，则需根据不同的供电接地系统选择三片或四片保护模块组合。

在直流供电系统中，需要根据直流电压值来选择浪涌保护器，浪涌保护器的最大持续工作电压（Uc）值在直流电压值的倍~倍之间选取。

一般只需选用两片保护模块组合，如FRD-20-2A-DC（48），FRD-40-2A-DC（48）。

首先要搞清楚防雷器用在什么地方，按照三级防雷保护原理，电源和设备所需要的保护措施被分为三个等级。

在建筑物进线柜安装第一级防雷器，选择相对通流容量大的T1级电源防雷器，波形为10/350us，冲击放电电流Iimp为~50kA；然后在下属的区域配电箱处安装二级电源防雷器，波形8/20us，最大放电电流为Imax为40KA，最后在设备前端安装三级电源防雷器，波形为8/20us，最大放电电流20kA。

其次是供电系统的类别，建筑物内的供电系统是单相供电还是三相供电，单相供电系统需要选择2P电源防雷器，TT系统选择3P+1的电源防雷器，TN-C三相四线系统选择3P 电源防雷器，TN-S三相五线系统选择4P电源防雷器。

下面是防雷器的几个重要参数：（1）标称电压Un：被保护系统的额定电压，在信息技术系统中此参数表明了应该选用的保护器的类型，它标出交流或直流电压的有效值。

浪涌保护器的选型及使用由于电气类和电子元件的高损耗，浪涌保护（浪涌保护器或SPD）在风能行业中过电压保护过程中越来越普遍。

风机停机的代价是非常高的，只有在不得不停机的情况下，才能停机。

随着风机型号的增大而当其电力系统崩溃带来的损失也不断增大，因此为了免受过电压造成损失而实施保护措施的需求也随之增高。

业主对浪涌保护器的需求越来越普遍。

这意味着开发商和风机制造商必须确保系统符合现行法律规定及现代风力发电机组可靠性的要求。

为了推动这项工作，国际电工委员会出版了低压用电分配系统浪涌保护设备选择和使用的标准。

（IEC61643 低电压保护设备：第十二章是关于低压用电分配系统的浪涌保护器的选择和应用原理）该标准是一个应用及配置指南，对评估浪涌保护重要性非常有用，该标准同时也给风机浪涌保护设备的安装和尺寸测量提供指导规范。

应用指南该标准可作为设计手册，并阐述了很多选型和设计时要考虑的相关问题。

该标准也说明了选择过电压保护设备的各种问题。

标准的第一部分详述了浪涌保护的基本原理和选择浪涌保护器时的各种相关参数（第3、4和5节）。

简述之后就是应用指南，一步步介绍在选型前怎样评估应用程序（第6.1节）。

下图是评估中最重要问题的概览：选择安装浪涌保护器时，首先要考虑电网的设计（例如：TN-S系统，TT系统，IT系统等）。

浪涌保护器的安装位置也要考虑，它的放置位置与被保护设备间的距离要合适。

如果浪涌保护器放置得离被保护设备太远了，那就不能确保被保护设备得到有效保护；如果太近了，设备和浪涌保护器之间会产生振荡波，而这样，即使设备被认为是被保护的，会在被保护设备上产生巨大的过电压。

仅因为正确安装浪涌保护器是个简单问题，导致许多浪涌保护器安装位置设计不合理。

安装浪涌保护器时，首先确保它被放置在被保护设备的入口处；第二要正确安装浪涌保护器的接地线；第三连接浪涌保护器的电缆要尽可能的短。

根据此标准（一般来说），连接电缆的电感一般是1μH/m左右。
