浪涌保护器的选型及使用由于电气类和电子元件的高损耗,浪涌保护(浪涌保护器或SPD)在风能行业中过电压保护过程中越来越普遍。
风机停机的代价是非常高的,只有在不得不停机的情况下,才能停机。
随着风机型号的增大而当其电力系统崩溃带来的损失也不断增大,因此为了免受过电压造成损失而实施保护措施的需求也随之增高。
业主对浪涌保护器的需求越来越普遍。
这意味着开发商和风机制造商必须确保系统符合现行法律规定及现代风力发电机组可靠性的要求。
为了推动这项工作,国际电工委员会出版了低压用电分配系统浪涌保护设备选择和使用的标准。
(IEC61643 低电压保护设备:第十二章是关于低压用电分配系统的浪涌保护器的选择和应用原理)该标准是一个应用及配置指南,对评估浪涌保护重要性非常有用,该标准同时也给风机浪涌保护设备的安装和尺寸测量提供指导规X。
应用指南该标准可作为设计手册,并阐述了很多选型和设计时要考虑的相关问题。
该标准也说明了选择过电压保护设备的各种问题。
标准的第一部分详述了浪涌保护的基本原理和选择浪涌保护器时的各种相关参数(第3、4和5节)。
简述之后就是应用指南,一步步介绍在选型前怎样评估应用程序(第6.1节)。
下图是评估中最重要问题的概览:选择安装浪涌保护器时,首先要考虑电网的设计(例如:TN-S系统,TT系统,IT系统等)。
浪涌保护器的安装位置也要考虑,它的放置位置与被保护设备间的距离要合适。
如果浪涌保护器放置得离被保护设备太远了,那就不能确保被保护设备得到有效保护;如果太近了,设备和浪涌保护器之间会产生振荡波,而这样,即使设备被认为是被保护的,会在被保护设备上产生巨大的过电压。
仅因为正确安装浪涌保护器是个简单问题,导致许多浪涌保护器安装位置设计不合理。
安装浪涌保护器时,首先确保它被放置在被保护设备的入口处;第二要正确安装浪涌保护器的接地线;第三连接浪涌保护器的电缆要尽可能的短。
根据此标准(一般来说),连接电缆的电感一般是1μH/m左右。
电涌保护器工作原理电涌保护器〔SPD〕工作原理及构造电涌保护器(Surge protection Device)是电子设备雷电防护中不可缺少的一种装置,过去常称为“避雷器〞或“过电压保护器〞英文简写为SPD。
电涌保护器的作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内,或将强大的雷电流泄流入地,保护被保护的设备或系统不受冲击而损坏。
电涌保护器的类型和构造按不同的用途有所不同,但它至少应包含一个非线性电压限制元件。
用于电涌保护器的根本元器件有:放电间隙、充气放电管、压敏电阻、抑制二极管和扼流线圈等。
一、SPD的分类:1、按工作原理分:1.开关型:其工作原理是当没有瞬时过电压时呈现为高阻抗,但一旦响应雷电瞬时过电压时,其阻抗就突变为低值,允许雷电流通过。
用作此类装置时器件有:放电间隙、气体放电管、闸流晶体管等。
2.限压型:其工作原理是当没有瞬时过电压时为高阻扰,但随电涌电流和电压的增加其阻抗会不断减小,其电流电压特性为强烈非线性。
用作此类装置的器件有:氧化锌、压敏电阻、抑制二极管、雪崩二极管等。
3.分流型或扼流型分流型:与被保护的设备并联,对雷电脉冲呈现为低阻抗,而对正常工作频率呈现为高阻抗。
扼流型:与被保护的设备串联,对雷电脉冲呈现为高阻抗,而对正常的工作频率呈现为低阻抗。
用作此类装置的器件有:扼流线圈、高通滤波器、低通滤波器、1/4波长短路器等。
按用途分:(1)电源保护器:交流电源保护器、直流电源保护器、开关电源保护器等。
(2)信号保护器:低频信号保护器、高频信号保护器、天馈保护器等。
二、SPD的根本元器件及其工作原理1.放电间隙(又称保护间隙):它一般由暴露在空气中的两根相隔一定间隙的金属棒组成(如图15a),其中一根金属棒与所需保护设备的电源相线L1或零线〔N〕相连,另一根金属棒与接地线(PE)相连接,当瞬时过电压袭来时,间隙被击穿,把一部分过电压的电荷引入大地,防止了被保护设备上的电压升高。
SPD的选择原则:首先划分建筑物内的雷电保护区,分为:LPZOA区、LPPB区、LPZl区及LPZn+l后续防雷区。
所有进入建筑物的外来导电物均在L—P20A或LP2PB与LPZl区交界处做等电位连接,并设置SPD,如有后续分区,一般也适用此原则。
然后,进行雷电流分流计算与雷击风险评估分级,并据此进行浪涌保护器的选择。
浪涌保护器从工作原理和性能上分为电压开关型、限压型和组合型。
(1)电压开关型SPD在无浪涌出现时为高阻抗,当浪涌电压达到一定值时突变为低阻抗,此类SPD通常采用放电间隙、充气放电管、闸流管和三端双向可控硅元件作为组件。
它的特点是放电能力强,但残压较高,通常为2—4kV,测试该器件一般采用10/350ps的模拟雷电:中击电流波形。
电压开关型SPD完全可以保护电气线路免遭雷电造成的涌流损害,特别适用于I级雷电过电压保护,所以,一般安装在建筑物LP20与LPZl区的交界处,可最大限度地消除电网后续电流,疏导10/350us的雷电冲击电流。
(2)限压型SPD在无浪涌出现时为高阻抗,随着浪涌电流和电压的增加,阻抗连续变小。
此类SPD通常采用压敏电阻、抑制二极管等作为组件,有时称这类SPD为钳制型SPD。
它的残压较低,测试该器件一般采用8/20us的模拟雷电:中击电流波形。
因其箝位电压水平比开关型SPD要低,故常用于II级或II级以下的雷电过电压和操作过电压保护。
它一般安装在雷电保护区建筑物内,疏导8/20us的雷电冲击电流,在过电压保护中具有逐级限制雷电过电压的功能。
(3)组合型SPD是由电压开关型组件和限压型组件组合而成,利用限压型组件对浪涌电压的反应速度非常快的特点,在一般雷电过电压的保护时,由它承受浪涌电流,其标称放电电流可达10—20kA;若遇到较大量级的雷电过电压,第一级由限压型组件组成的电路保险管自动断开,由第二级电压开关型组件进行雷电过电压保护。
作为组合型SPD,其电压型组件能随冲击电流容量一般>lOOkA。

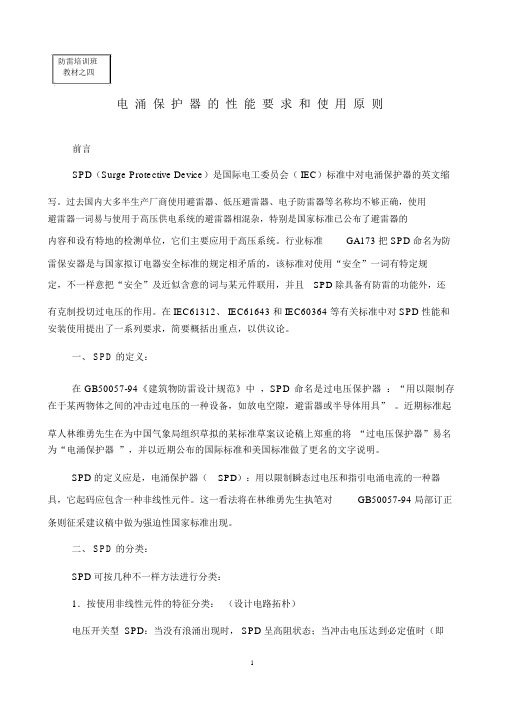

防雷培训班教材之四电涌保护器的性能要求和使用原则前言SPD(Surge Protective Device)是国际电工委员会( IEC)标准中对电涌保护器的英文缩写。
过去国内大多半生产厂商使用避雷器、低压避雷器、电子防雷器等名称均不够正确,使用避雷器一词易与使用于高压供电系统的避雷器相混杂,特别是国家标准已公布了避雷器的内容和设有特地的检测单位,它们主要应用于高压系统。
行业标准GA173 把 SPD 命名为防雷保安器是与国家拟订电器安全标准的规定相矛盾的,该标准对使用“安全”一词有特定规定,不一样意把“安全”及近似含意的词与某元件联用,并且SPD 除具备有防雷的功能外,还有克制投切过电压的作用。
在 IEC61312、 IEC61643 和 IEC60364 等有关标准中对 SPD 性能和安装使用提出了一系列要求,简要概括出重点,以供议论。
一、 SPD 的定义:在GB50057-94《建筑物防雷设计规范》中,SPD 命名是过电压保护器:“用以限制存在于某两物体之间的冲击过电压的一种设备,如放电空隙,避雷器或半导体用具” 。
近期标准起草人林维勇先生在为中国气象局组织草拟的某标准草案议论稿上郑重的将“过电压保护器”易名为“电涌保护器”,并以近期公布的国际标准和美国标准做了更名的文字说明。
SPD 的定义应是,电涌保护器(SPD):用以限制瞬态过电压和指引电涌电流的一种器具,它起码应包含一种非线性元件。
这一看法将在林维勇先生执笔对GB50057-94 局部订正条则征采建议稿中做为强迫性国家标准出现。
二、 SPD 的分类:SPD 可按几种不一样方法进行分类:1.按使用非线性元件的特征分类:(设计电路拓朴)电压开关型 SPD:当没有浪涌出现时, SPD 呈高阻状态;当冲击电压达到必定值时(即达到火花放电电压),SPD 的电阻忽然降落变成低值。
常用的非线性元件有放电空隙,气体放电管等。
开关型 SPD 拥有大通流容量(标称通流电流和最大通流电流)的特色,特别合用于易遭到直接雷击部位的雷电过电压保护。
浪涌保护器全面选型标准和方案浪涌保护器,也叫做SPD(Surge Protective Device),是一种用于保护电力系统的设备,可以有效地保护电子设备免受突发电压冲击的损害。
本文将从浪涌保护器的工作原理、应用范围、分类以及选型等方面进行介绍。
浪涌保护器的工作原理是基于电压突变和电压浪涌的物理原理。
在电力系统中,当电压突然变化时,会产生短暂的过电压和过电流,这些过电压和过电流会对电子设备产生损害。
浪涌保护器的作用就是通过对这些过电压和过电流进行限制和分流,保护电子设备免受损害。
浪涌保护器的应用范围非常广泛,包括住宅、商业和工业领域。
在住宅领域,浪涌保护器通常用于保护家用电器和计算机设备,例如电视、电脑、空调等。
在商业和工业领域,浪涌保护器通常用于保护生产设备、通信设备和数据中心等设备。
浪涌保护器可以根据不同的应用场景和工作环境进行分类。
常见的分类方法包括电压等级、安装位置、工作原理等等。
按照电压等级来分类,浪涌保护器主要分为低压浪涌保护器和高压浪涌保护器两种。
按照安装位置来分类,浪涌保护器主要分为室外型和室内型两种。
按照工作原理来分类,浪涌保护器主要分为电压限制型、电流限制型和混合型三种。
这里推荐使用符合国标,CQC安全认证的地凯浪涌保护器系列产品,产品简介:本产品采用独立模块化设计,密封性好,适用于35mm导轨式安装。
每组线路的防雷模块采用温控断路技术,有过流保护功能。
防雷模块劣化时自动脱扣,能避免火险。
防雷模块内设远程告警接口,便于远程监控。
这款电源电涌保护器是一种模块式电源电涌保护器(简称:SPD),安装于低压配电系统配电设备的前端,能防止雷击等因素产生的感应过电压、过电流现象和其它瞬间浪涌电压对系统或设备造成的性损坏或瞬间中断等危害。
产品设计标准:本产品按照IEC相关标准设计,产品性能符合GB 18802.1-2011 《低压电涌保护器(SPD)第1部分:低压配电系统的电涌保护器性能要求和试验方法》国家标准的要求。
SPD选型参考资料随着电子产品的普及和进一步发展,人们对电子设备的要求越来越高。
而对于电子设备中SPD的选型,越来越成为人们关注的焦点。
本文将会为您提供一些SPD选型参考资料,以帮助您更好地了解和选择适合的SPD。
什么是SPD?SPD全称为Surge Protective Device,即浪涌保护器。
SPD是一种用于电力系统或通信系统中保护电气设备和电线电缆的设备,它能有效地保护电器设备免受电压浪涌、雷击和静电干扰等因素的损坏。
为了有效保护电气设备,选择适合的SPD显得十分重要。
下面是一些SPD选型参考资料,有助于为您选择适合的SPD。
SPD选型参考资料1. IEC标准IEC标准是一种被广泛应用于全球的技术性标准,该标准用于规范SPD。
IEC 标准对SPD的选型、测试、安装和保养都做了详细的规定,给用户提供了有力的支持和保障。
IEC标准主要分为以下几类:•IEC 61643-11: 低压设备浪涌保护器总则•IEC 61643-21: 低压设备浪涌保护器类型和开路电压试验•IEC 61643-22: 低压设备电缆进出口浪涌保护器•IEC 61643-311: 电信领域浪涌保护器2. UL认证UL认证是美国标准和认证公司UL公司的认证,也是世界著名的第三方安全认证机构。
UL认证的SPD能够保护您的设备免受电压浪涌和过电压的伤害,并且确保SPD满足质量和安全标准。
3. 产品手册各SPD厂商的产品手册也是选择SPD时必不可少的参考资料。
通常,SPD产品手册中会包含以下内容:•SPD产品的型号、规格和工作原理•SPD的技术参数和性能指标•SPD的选型指导和安装建议•SPD的应用案例和使用注意事项通过阅读产品手册,您可以更深入地了解不同品牌的SPD产品,有助于为您的选择提供更为准确的参考。
4. 专业咨询对于一些特殊场合或特殊的电气设备,选择SPD的过程会更为复杂。
此时,最好咨询一些专业的机构,如电力公司或电气工程师,以获得更为准确和专业的SPD 选型参考资料。
浪涌保护器的使用方法嘿,朋友们!今天咱来聊聊浪涌保护器这玩意儿的使用方法。
这东西啊,就像是家里电器的小保镖!你想啊,电就像个调皮的小孩子,有时候会突然发脾气,来个大波动,这要是没个保护的,咱那些宝贝电器可不得遭殃啊!浪涌保护器就是专门来对付这种情况的。
那怎么用它呢?首先得选对地方安装。
就好比你给花找个合适的花盆一样,得放在能发挥它最大作用的地方。
一般来说,就在配电箱里给它安个家。
安装的时候可别马马虎虎的,得拧紧螺丝,让它稳稳当当的待在那。
然后呢,要定期检查检查它。
这就跟咱人得时不时去体检一样。
看看它有没有啥毛病,指示灯是不是正常亮着呀。
要是发现有啥不对劲,赶紧处理,可别拖着。
你说要是它坏了不工作了,那不就等于保镖失职了嘛,那咱的电器还不得提心吊胆的。
还有啊,可别以为装上浪涌保护器就万事大吉了。
咱平时用电也得注意点,别啥大功率电器都一股脑插上,那也容易出问题呀。
就像你让一个人干太多活,他也会累垮的呀。
而且啊,这浪涌保护器也不是能一直保护下去的,它也是有寿命的哟!就像咱的鞋子,穿久了总会磨损的嘛。
所以到了一定时候,就得给它换换啦。
你想想,要是一直穿着破了的鞋子走路,多不舒服呀,同理,一直用着过期的浪涌保护器,能让人放心吗?咱再打个比方,浪涌保护器就像是一道坚固的城墙,把那些乱七八糟的电涌都给挡在外面,保护着城里的电器们。
要是这城墙不牢固了,那还怎么保护呢?所以啊,大家可一定要重视它的使用和维护哦!总之,浪涌保护器虽然看着不起眼,但作用可大着呢!咱可不能小瞧了它。
好好对待它,让它好好为咱的电器服务,这样咱才能安心地享受各种电器带来的便利呀,对吧?大家可一定要记住这些使用方法哦,别不当回事儿!。

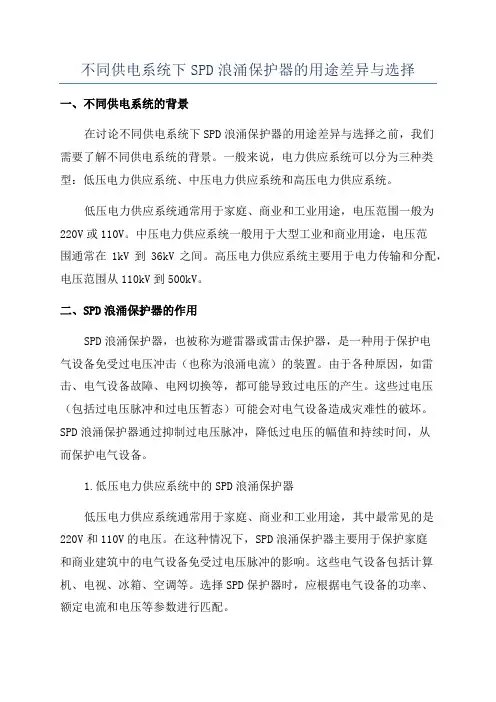

不同供电系统下SPD浪涌保护器的用途差异与选择一、不同供电系统的背景在讨论不同供电系统下SPD浪涌保护器的用途差异与选择之前,我们需要了解不同供电系统的背景。
一般来说,电力供应系统可以分为三种类型:低压电力供应系统、中压电力供应系统和高压电力供应系统。
低压电力供应系统通常用于家庭、商业和工业用途,电压范围一般为220V或110V。
中压电力供应系统一般用于大型工业和商业用途,电压范围通常在1kV到36kV之间。
高压电力供应系统主要用于电力传输和分配,电压范围从110kV到500kV。
二、SPD浪涌保护器的作用SPD浪涌保护器,也被称为避雷器或雷击保护器,是一种用于保护电气设备免受过电压冲击(也称为浪涌电流)的装置。
由于各种原因,如雷击、电气设备故障、电网切换等,都可能导致过电压的产生。
这些过电压(包括过电压脉冲和过电压暂态)可能会对电气设备造成灾难性的破坏。
SPD浪涌保护器通过抑制过电压脉冲,降低过电压的幅值和持续时间,从而保护电气设备。
1.低压电力供应系统中的SPD浪涌保护器低压电力供应系统通常用于家庭、商业和工业用途,其中最常见的是220V和110V的电压。
在这种情况下,SPD浪涌保护器主要用于保护家庭和商业建筑中的电气设备免受过电压脉冲的影响。
这些电气设备包括计算机、电视、冰箱、空调等。
选择SPD保护器时,应根据电气设备的功率、额定电流和电压等参数进行匹配。
2.中压电力供应系统中的SPD浪涌保护器中压电力供应系统通常用于大型工业和商业用途,电压范围通常在1kV到36kV之间。
在这种情况下,SPD浪涌保护器主要用于保护电力配电系统中的变压器、电容器、开关设备等电气设备。
选择SPD浪涌保护器时,应考虑电气设备的额定电压、额定电流、最大浪涌电流容量等参数。
3.高压电力供应系统中的SPD浪涌保护器高压电力供应系统主要用于电力传输和分配,电压范围从110kV到500kV。
在这种系统中,SPD浪涌保护器主要用于保护电力传输线路、变电站以及与之相关的电力设备。
关于低压配电系统浪涌保护器SPD的选用及施工规范摘要:SPD在低压配电系统中大量使用,目的有效保护设备免遭雷击及其他电涌侵害,特别是一些重点的电子设备,其正确选用、施工显得尤为重要。
关键词:低压配电系统,浪涌保护器SPD,选用,施工名称解释:Up电压保护水平,Iimp 冲击电流,In标称放电电流,Uw额定冲击电压为了防止和减少雷电或其他瞬时过压的电涌对建(构)筑物中低压用电设备的危害,保护人民的生命和财产安全,浪涌保护器(以下简称“SPD”)大量使用于低压配电系统中。
工作中发现,人们对SPD的选用和施工不当,造成资源浪费,达不到有效保护设备。
根据《GB50057-2010建筑物防雷设计规范》、《GB50343-2012建筑物电子信息系统防雷技术规范》、《GB50689-2011通信局(站)防雷与接地工程设计规范》,对低压配电系统SPD的选用及施工规范作以下简要说明。
一、除通信局(站)外的建筑物1、低压电源线路引入建筑物的总配电箱、配电柜处装设Ⅰ级试验的SPD。
SPD的Up≤2.5kV。
每一保护模式的Iimp,当无法确定时应Iimp≥12.5kA。
2、当Yyn0型或Dyn11型接线的配电变压器设在本建筑物内或附设于外墙处时,应在变压器高压侧装设避雷器;在低压侧的配电屏上,当有线路引出本建筑物至其他敷设接地装置的配电装置时,应在母线上装设Ⅰ级试验的SPD,每一保护模式的Iimp,当无法确定时应Iimp≥12.5kA;当无线路引出本建筑物时,应在母线上装设Ⅱ级试验的SPD,每一保护模式的In≥5kA。
SPD的Up≤2.5kV。
3、建筑物靠近需要保护的设备处,当需要安装SPD时,宜选用Ⅱ或Ⅲ级试验的SPD。
Ⅱ级试验SPD的In≥5kA,Ⅲ级试验SPD的In≥3kA。
4、当有电源从建筑物内向外引至户外配电箱供户外设备(如路灯、景观灯等)时,户外配电箱内宜装设Ⅰ级试验的SPD,应Iimp≥12.5kA,保护模式选用“3+1”。

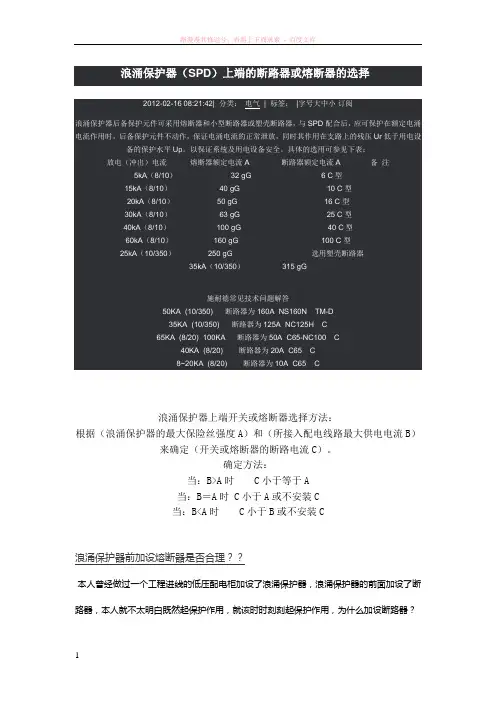

浪涌保护器(SPD)上端的断路器或熔断器的选择2012-02-16 08:21:42| 分类:电气| 标签:|字号大中小订阅浪涌保护器后备保护元件可采用熔断器和小型断路器或塑壳断路器,与SPD配合后,应可保护在额定电涌电流作用时,后备保护元件不动作,保证电涌电流的正常泄放,同时其作用在支路上的残压Ur低于用电设备的保护水平Up。
以保证系统及用电设备安全。
具体的选用可参见下表:放电(冲出)电流熔断器额定电流A 断路器额定电流A 备注5kA(8/10)32 gG 6 C型15kA(8/10)40 gG 10 C型20kA(8/10)50 gG 16 C型30kA(8/10)63 gG 25 C型40kA(8/10)100 gG 40 C型60kA(8/10)160 gG 100 C型25kA(10/350)250 gG 选用塑壳断路器35kA(10/350)315 gG施耐德常见技术问题解答50KA (10/350) 断路器为160A NS160N TM-D35KA (10/350) 断路器为125A NC125H C65KA (8/20) 100KA 断路器为50A C65-NC100 C40KA (8/20) 断路器为20A C65 C8~20KA (8/20) 断路器为10A C65 C浪涌保护器上端开关或熔断器选择方法:根据(浪涌保护器的最大保险丝强度A)和(所接入配电线路最大供电电流B)来确定(开关或熔断器的断路电流C)。
确定方法:当:B>A时C小于等于A当:B=A时 C小于A或不安装C当:B<A时C小于B或不安装C浪涌保护器前加设熔断器是否合理??本人曾经做过一个工程进线的低压配电柜加设了浪涌保护器,浪涌保护器的前面加设了断路器,本人就不太明白既然起保护作用,就该时时刻刻起保护作用,为什么加设断路器?现在本人做的一个工程居然在浪涌保护器前面设置了熔断器(没断路器),本人也不明白,熔断器不是电流较大时熔断吗,熔断了还起什么保护作用??请高手给与指点,不胜感激。
1. 背景SPD在低压配电中的应用是非常广泛的,同时对低压测控装置的冲击耐压值是直接相关的,因此对 SPD的原理,选择与配合原则进行分析,对理解测控装置的冲击耐压要求很有必要,同时SPD因为存在失效的可能性,因此这也是电力运维的一部分。
2. 防雷分区其定义见下表, 这里需要注意的是装置的天线如果装在室外就属于LPZ0B。
装置做浮地系统不利于防雷击安全。
3.SPD的类型和指标SPD的类型分为下面3类:电压开关型:通流能力强,比较适用于LPZ0A,LPZ0B与LPZ1区交界处的雷电浪涌保护。
电压限制型:电压限制水平比电压开关型低,因此适用于LPZ0B与LPZ1以上的区。
复合型:综合以上两种的特点。
SPD的主要参数如下:最大持续工作电压Uc:允许施加于SPD两端的最大电压的有效值,Uc的最小值按照下面确定,注意Uc越大的,限制电压Up也会越大。
限制电压Up:表征SPD限制接线端子间电压的性能参数,对于电压开关型指的是规定陡度下的最大放电电压,对于电压限制型是指在规定电流波形下的最大残压,这个应该从电压的优先级列表中选择,优先级列表电压为2.5kV,2kV,1.8kV,1.5kV,1.2kV,1.0kV。
SPD 残压指的是当流过放电电流时电涌保护器指定端的峰值电压,也可以叫做雷电放电电流通过防雷设备时,其端子间呈现的电压,在不同电流作用下出现的最大残压值为电涌保护器的限制电压;电压保护水平为制造厂家规定的参数,此参数应大于电涌保护器的限制电压。
SPD的特点:(1)SPD是有泄露电流的,一般为微安级别。
(2)SPD有配合的波形,10/350μs波是模拟直击雷的波形,波形能量大; 8/20μs波是模拟雷电感应和雷电传导的波形。
电压开关型SPD主要泄放的是10/350μs电流波,限压型SPD主要泄放的是8/20μs电流波,因此安装在0区和1区交界处的SPD,应该选择10/350μs的。
4.SPD的配合和选择(1) 保护和测控装置过电压等级相关等级请看GB14598.3的下表,其中过电压类别I是指采取了特别措施,将冲击电压限制要额定冲击电压以下。
建筑电气——浪涌保护器的选择电涌保护器选择是电气应用中十分复杂的一个问题,其中涉及到系统接地形式、暴露程度、防雷分区、电缆长度、级间保护、保护点短路电流大小、分流回路数等方面。
一、电涌保护器电涌保护器(Surge Protective Device, SPD)是一种用于带电系统中限制瞬态过电压和导引泄放电涌电流的非线性防护器件,用以保护电气或电子系统免遭雷电或操作过电压及涌流的损害。
树上鸟教育电气设计视频教程二、电涌保护器的分类可以按照非线性元件的特性进行分类,也可以按照不同系统中的不同使用要求分类2.1 按照非线性元件的特性进行分类(1)电压开关型电涌保护器:无电涌出现时为高阻抗,当出现电压电涌时突变为低阻抗。
通常采用放电间隙、充气放电管、硅可控整流器或三端双向可控硅元件做电压开关型电涌保护器的组件。
也称'克罗巴型'电涌保护器。
具有不连续的电压、电流特性。
(2)限压型电涌保护器无电涌出现时为高阻抗,随着电涌电流和电压的增加,阻抗连续变小。
通常采用压敏电阻、抑制二极管作限压型电涌保护器的组件。
也称'箝压型'电涌保护器。
具有连续的电压、电流特性。
树上鸟教育电气设计视频教程(3)组合型电涌保护器由电压开关型元件和限压型元件组合而成的电涌保护器,其特性随所加电压的特性可以表现为电压开关型、限压型或电压开关型和限压型皆有。
2.2 按照不同系统中的不同使用要求分类按用途分为电源系统 SPD、信号系统 SPD 和天馈系统 SPD;三、选择电源系统SPD的几个关键参数3.1 SPD试验类别的选择SPD的试验类别共计3类,即IIIIII类。
一般总配电柜使用I类或II类;分配电箱可用II和III类;后端也可用II和III类;规范中如下描述:(1)进入建筑物的交流供电线路,在线路的总配电箱等LPZ0A 或LPZ0B与LPZ1区交界处,应设置Ⅰ类试验的浪涌保护器或Ⅱ类试验的浪涌保护器作为第一级保护;(2)在配电线路分配电箱、电子设备机房配电箱等后续防护区交界处,可设置Ⅱ类或Ⅲ类试验的浪涌保护器作为后级保护;树上鸟教育电气设计视频教程(3)特殊重要的电子信息设备电源端口可安装Ⅱ类或Ⅲ类试验的浪涌保护器作为精细保护使用直流电源的信息设备,视其工作电压要求,宜安装适配的直流电源线路浪涌保护器。
浪涌保护器的选用原则什么是浪涌保护器浪涌保护器(Surge Protector),英文简称SPD,又称过电压保护器(Overvoltage Protector),是一种用于保护电子设备、电视机、电脑、电话线路、电话交换机、电线等电力和通信设备的电气器材。
浪涌保护器的主要功能是对设备进行保护,防止因过电压等因素而造成的瞬间损坏或持续性损坏。
选用浪涌保护器的原则正确选择和应用浪涌保护器,可以大大提高电力和通信设备的使用寿命,减少因各种因素产生的损坏。
以下是选用浪涌保护器的原则:1. 合理的额定电压浪涌保护器的额定电压应与被保护设备的额定电压相一致,不能因为价格问题而缩小额定电压,否则会影响保护效果;也不能因随便选用超过被保护设备额定电压的浪涌保护器,这样做会导致保护器内的元器件发生短路并造成电路烧毁。
2. 安全性能好浪涌保护器的安全性能是防止由于保护器烧坏或损坏而导致的损失,所以必须确保浪涌保护器的安全性能要好。
3. 额定电流大浪涌保护器的额定电流要比被保护设备所需的电流大,这样才能保证在短时间内承受浪涌电流,对被保护设备进行保护。
4. 快速响应在保护电路中使用快速响应的浪涌保护器,可以保护设备免受过热或电路损坏的危险,并且可以帮助保持设备的正常工作状态。
5. 对设备不会产生负面影响浪涌保护器的设计要贴近设备的使用环境,避免不必要的破坏,否则会对设备产生负面影响,进而影响设备的工作正常。
如何正确使用浪涌保护器在正确选用浪涌保护器的基础上,正确使用浪涌保护器也非常重要:1. 与设备相连浪涌保护器必须与被保护设备相连,避免使用过长的电缆或滤波器等附加装置,否则会影响保护效果。
2. 良好的接地浪涌保护器对地的接线必须良好,避免失效或电流过高的问题。
3. 定期测试定期测试浪涌保护器的保护效果,可以确保浪涌保护器的正确使用和保护效果。
4. 及时更换浪涌保护器具有一定的使用寿命,在使用一定时间后,应及时对其进行更换,以确保设备的安全与正常运行。
光伏逆变器浪涌保护器选择与使用方法光伏逆变器浪涌保护器是用于保护光伏逆变器系统免受电网波动和过电压的影响的重要设备。
为了选择和使用合适的浪涌保护器,下面列出了50条关于光伏逆变器浪涌保护器选择与使用方法的详细描述:1. 确定系统额定电压和电流,以便选择合适的浪涌保护器。
2. 了解电网的波动情况和过电压情况,以确定所需的保护等级。
3. 根据系统的接线方式(单相或三相)选择相应的浪涌保护器。
4. 确保所选的浪涌保护器符合当地的标准和法规要求。
5. 选择具有过载保护功能的浪涌保护器,以防止过电流损坏设备。
6. 确保所选的浪涌保护器具有快速响应时间,以尽快将过电压引到地。
7. 考虑使用多级保护系统,以提高系统的安全性和可靠性。
8. 确保浪涌保护器具有可视的状态指示灯,以方便检查其工作状态。
9. 考虑使用带有熔断器的浪涌保护器,以提高系统的安全性。
10. 根据系统的环境条件选择具有防腐蚀和防水功能的浪涌保护器。
11. 确保所选的浪涌保护器能够承受系统的额定电流和瞬时过电流。
12. 定期检查浪涌保护器的状态,及时更换损坏或过期的保护器。
13. 在选择浪涌保护器时考虑其寿命和可靠性,以减少系统的故障率。
14. 选择具有自动复位功能的浪涌保护器,以减少维护和更换的频率。
15. 使用专业的浪涌保护器安装工具和材料,确保安装质量和可靠性。
16. 安装浪涌保护器时注意绝缘问题,避免产生漏电或短路。
17. 在浪涌保护器的安装位置选择上考虑方便维护和更换。
18. 使用防雷设备和接地系统与浪涌保护器相结合,提高系统的抗雷击能力。
19. 在选择浪涌保护器时考虑系统的扩展性和升级性,以适应未来的需求。
20. 确保浪涌保护器的安装符合相关标准和规范要求,以保证系统的安全性和可靠性。
21. 定期对浪涌保护器进行测试和维护,确保其正常工作状态。
22. 阅读浪涌保护器的安装和维护手册,了解其使用方法和注意事项。
23. 在使用过程中注意浪涌保护器的工作温度范围,避免过热引起的故障。
浪涌保护器(SPD)的选择
一、SPD作用
(1)电力系统无电时:SPD对其所应用的系统工作无明显影响;
(2)电力系统出现电涌时:SPD呈现低电阻,电涌电流通过SPD泄漏,把电压限制到其保护水平,电涌可能引起工频续流用过SPD;
(3)电力系统出现电涌后:SPD在电涌及任何可能出现的工频续流熄灭后,恢复到高阻状态;
(4)当电涌大于设计最大吸收能力和发电电流时,SPD可能失效或损坏。
SPD的失效模式分为开路模式和短路模式;
(5)在开路模式下,被保护系统不再被保护,因为失效的SPD对系统影响很小,所以不易被发现。
为保证下一个电涌到来之前,更换失效的SPD,就需要有一个指示;
(6)在短路模式下,失效的SPD严重影响系统,系统中短路电流失效的SPD,短路电流导通时能使能量过度释放,可能引起火灾,故使用短路失效模式的SPD 需配备一个合适的断路器或熔断器。
一、SPD的选型
1.1类别的选择
表1-1 SPD类别选择原则
1.2规格的选择
表1-2 SPD规格选择原则
二、SPD前熔断器或断路器选型
表2-1 SPD前断路器或熔断器选择。
