电涌保护器的选择过程及安装方式
- 格式:doc
- 大小:29.00 KB
- 文档页数:4

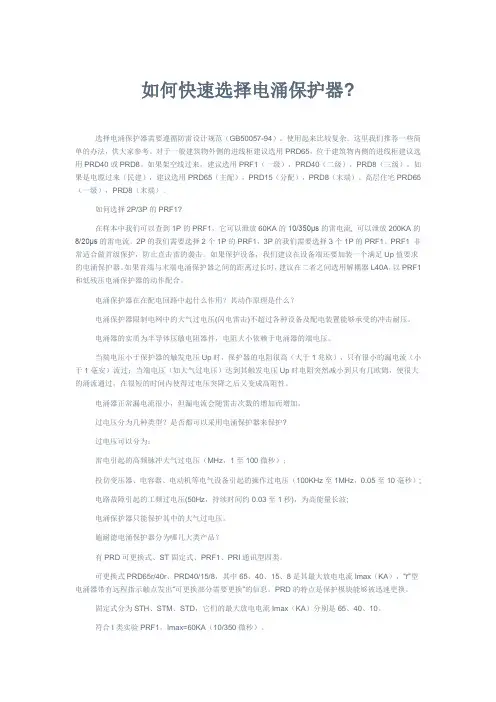

如何快速选择电涌保护器?选择电涌保护器需要遵循防雷设计规范(GB50057-94)。
使用起来比较复杂。
这里我们推荐一些简单的办法,供大家参考。
对于一般建筑物外侧的进线柜建议选用PRD65,位于建筑物内侧的进线柜建议选用PRD40或PRD8。
如果架空线过来,建议选用PRF1(一级),PRD40(二级),PRD8(三级)。
如果是电缆过来(民建),建议选用PRD65(主配),PRD15(分配),PRD8(末端)。
高层住宅PRD65(一级),PRD8(末端)。
如何选择2P/3P的PRF1?在样本中我们可以查到1P的PRF1,它可以泄放60KA的10/350μs的雷电流, 可以泄放200KA的8/20μs的雷电流。
2P的我们需要选择2个1P的PRF1,3P的我们需要选择3个1P的PRF1。
PRF1 非常适合做首级保护,防止直击雷的袭击。
如果保护设备,我们建议在设备端还要加装一个满足Up值要求的电涌保护器。
如果首端与末端电涌保护器之间的距离过长时,建议在二者之间选用解耦器L40A,以PRF1和低残压电涌保护器的动作配合。
电涌保护器在在配电回路中起什么作用?其动作原理是什么?电涌保护器限制电网中的大气过电压(闪电雷击)不超过各种设备及配电装置能够承受的冲击耐压。
电涌器的实质为半导体压敏电阻器件,电阻大小依赖于电涌器的端电压。
当端电压小于保护器的触发电压Up时,保护器的电阻很高(大于1兆欧),只有很小的漏电流(小于1毫安)流过;当端电压(如大气过电压)达到其触发电压Up时电阻突然减小到只有几欧姆,使很大的涌流通过,在很短的时间内使得过电压突降之后又变成高阻性。
电涌器正常漏电流很小,但漏电流会随雷击次数的增加而增加。
过电压分为几种类型?是否都可以采用电涌保护器来保护?过电压可以分为:雷电引起的高频脉冲大气过电压(MHz,1至100微秒);投切变压器、电容器、电动机等电气设备引起的操作过电压(100KHz至1MHz,0.05至10毫秒);电路故障引起的工频过电压(50Hz,持续时间约0.03至1秒),为高能量长波;电涌保护器只能保护其中的大气过电压。

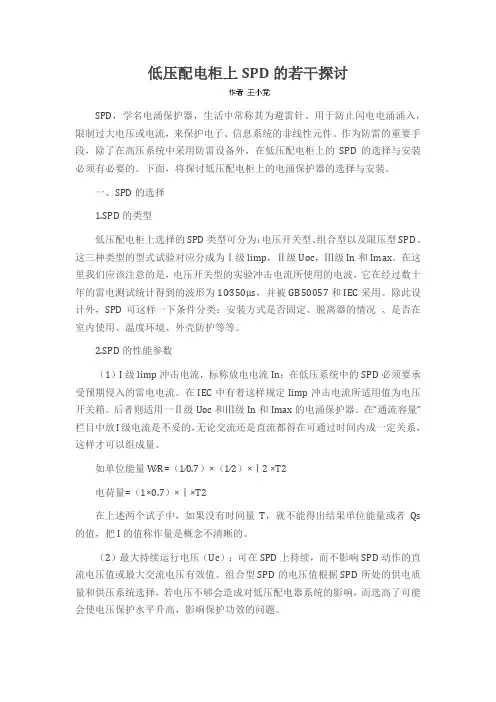

低压配电柜上SPD的若干探讨SPD,学名电涌保护器,生活中常称其为避雷针。
用于防止闪电电涌涌入,限制过大电压或电流,来保护电子、信息系统的非线性元件。
作为防雷的重要手段,除了在高压系统中采用防雷设备外,在低压配电柜上的SPD的选择与安装必须有必要的。
下面,将探讨低压配电柜上的电涌保护器的选择与安装。
一、SPD的选择1.SPD的类型低压配电柜上选择的SPD类型可分为:电压开关型、组合型以及限压型SPD。
这三种类型的型式试验对应分成为Ⅰ级limp,Ⅱ级Uoc,Ⅲ级In和Imax。
在这里我们应该注意的是,电压开关型的实验冲击电流所使用的电波,它在经过数十年的雷电测试统计得到的波形为10∕350μs,并被GB50057和IEC采用。
除此设计外,SPD可这样一下条件分类:安装方式是否固定、脱离器的情况、是否在室内使用、温度环境、外壳防护等等。
2.SPD的性能参数(1)I级limp冲击电流,标称放电电流In:在低压系统中的SPD必须要承受预期侵入的雷电电流。
在IEC中有着这样规定Iimp冲击电流所适用值为电压开关箱。
后者则适用一Ⅱ级Uoc和Ⅲ级In和Imax的电涌保护器。
在“通流容量”栏目中放I级电流是不妥的,无论交流还是直流都得在可通过时间内成一定关系,这样才可以组成量。
如单位能量W∕R=(1∕0.7)×(1∕2)×Ⅰ2 ×T2电荷量=(1×0.7)×Ⅰ×T2在上述两个试子中,如果没有时间量T,就不能得出结果单位能量或者Qs 的值,把I的值称作量是概念不清晰的。
(2)最大持续运行电压(Uc):可在SPD上持续,而不影响SPD动作的直流电压值或最大交流电压有效值。
组合型SPD的电压值根据SPD所处的供电质量和供压系统选择,若电压不够会造成对低压配电器系统的影响,而选高了可能会使电压保护水平升高,影响保护功效的问题。
(3)电压保护水平(Up):电涌保护器所起到了限制电压的性能参数作用。

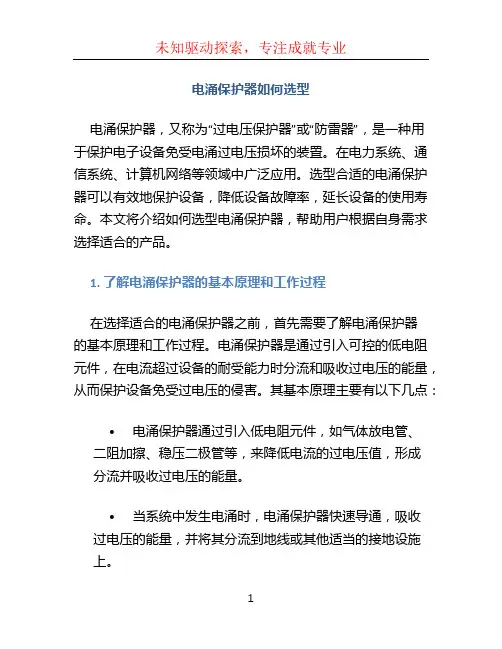

电涌保护器如何选型电涌保护器,又称为“过电压保护器”或“防雷器”,是一种用于保护电子设备免受电涌过电压损坏的装置。
在电力系统、通信系统、计算机网络等领域中广泛应用。
选型合适的电涌保护器可以有效地保护设备,降低设备故障率,延长设备的使用寿命。
本文将介绍如何选型电涌保护器,帮助用户根据自身需求选择适合的产品。
1. 了解电涌保护器的基本原理和工作过程在选择适合的电涌保护器之前,首先需要了解电涌保护器的基本原理和工作过程。
电涌保护器是通过引入可控的低电阻元件,在电流超过设备的耐受能力时分流和吸收过电压的能量,从而保护设备免受过电压的侵害。
其基本原理主要有以下几点:•电涌保护器通过引入低电阻元件,如气体放电管、二阻加擦、稳压二极管等,来降低电流的过电压值,形成分流并吸收过电压的能量。
•当系统中发生电涌时,电涌保护器快速导通,吸收过电压的能量,并将其分流到地线或其他适当的接地设施上。
•在电涌保护器快速导通后,通过合适的断路器或过载保护断开电流,防止过电压继续流向设备。
2. 确定需求和目标在选择电涌保护器之前,需要确定自身需求和目标。
具体来说,需要考虑以下几个方面:•所需保护的设备类型和数量:不同类型的设备和不同数量的设备对电涌保护器的需求不同,需要根据实际情况进行选择。
•设备所处的环境和工作条件:环境和工作条件对电涌保护器的选择也有一定影响。
比如,在雷电密集地区或恶劣的工业环境中,可能需要更高级别的电涌保护器。
•预算限制:预算是选择电涌保护器时需要考虑的重要因素之一。
根据预算的限制,选择性价比较高的电涌保护器。
3. 了解电涌保护器的标准和认证在选择电涌保护器时,需要了解一些相关的标准和认证。
以下是一些常见的标准和认证:•IEC标准:国际电工委员会(IEC)发布了一系列关于电涌保护器的标准,包括IEC 61643、IEC 61633等。
这些标准规定了电涌保护器的基本要求和测试方法。
•UL认证:美国标准与测试实验室(UL)是一家国际性的认证机构,UL认证是电涌保护器行业的重要认证之一。

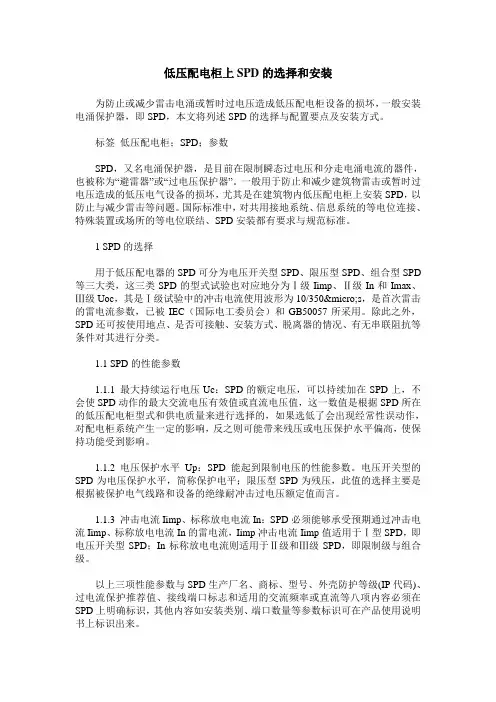

低压配电柜上SPD的选择和安装为防止或减少雷击电涌或暂时过电压造成低压配电柜设备的损坏,一般安装电涌保护器,即SPD,本文将列述SPD的选择与配置要点及安装方式。
标签低压配电柜;SPD;参数SPD,又名电涌保护器,是目前在限制瞬态过电压和分走电涌电流的器件,也被称为“避雷器”或“过电压保护器”。
一般用于防止和减少建筑物雷击或暂时过电压造成的低压电气设备的损坏,尤其是在建筑物内低压配电柜上安装SPD,以防止与减少雷击等问题。
国际标准中,对共用接地系统、信息系统的等电位连接、特殊装置或场所的等电位联结、SPD安装都有要求与规范标准。
1 SPD的选择用于低压配电器的SPD可分为电压开关型SPD、限压型SPD、组合型SPD 等三大类,这三类SPD的型式试验也对应地分为Ⅰ级Iimp、Ⅱ级In和Imax、Ⅲ级Uoc,其是Ⅰ级试验中的冲击电流使用波形为10/350µs,是首次雷击的雷电流参数,已被IEC(国际电工委员会)和GB50057所采用。
除此之外,SPD还可按使用地点、是否可接触、安装方式、脱离器的情况、有无串联阻抗等条件对其进行分类。
1.1 SPD的性能参数1.1.1 最大持续运行电压Uc:SPD的额定电压,可以持续加在SPD上,不会使SPD动作的最大交流电压有效值或直流电压值,这一数值是根据SPD所在的低压配电柜型式和供电质量来进行选择的,如果选低了会出现经常性误动作,对配电柜系统产生一定的影响,反之则可能带来残压或电压保护水平偏高,使保持功能受到影响。
1.1.2 电压保护水平Up:SPD能起到限制电压的性能参数。
电压开关型的SPD为电压保护水平,简称保护电平;限压型SPD为残压,此值的选择主要是根据被保护电气线路和设备的绝缘耐冲击过电压额定值而言。
1.1.3 冲击电流Iimp、标称放电电流In:SPD必须能够承受预期通过冲击电流Iimp、标称放电电流In的雷电流,Iimp冲击电流Iimp值适用于Ⅰ型SPD,即电压开关型SPD;In标称放电电流则适用于Ⅱ级和Ⅲ级SPD,即限制级与组合级。

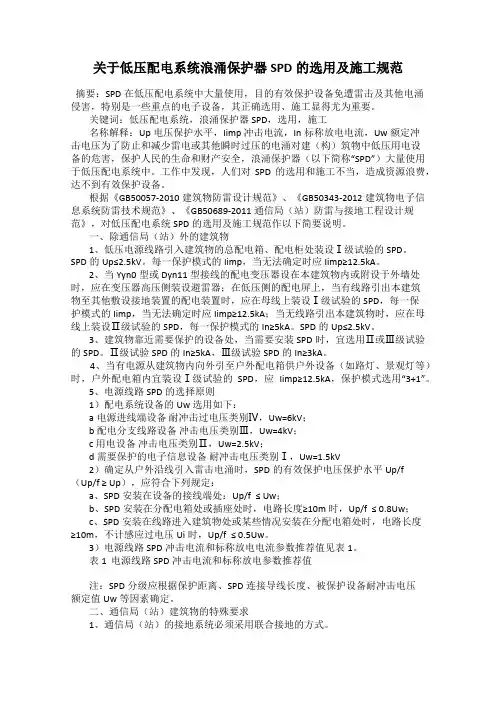

关于低压配电系统浪涌保护器SPD的选用及施工规范摘要:SPD在低压配电系统中大量使用,目的有效保护设备免遭雷击及其他电涌侵害,特别是一些重点的电子设备,其正确选用、施工显得尤为重要。
关键词:低压配电系统,浪涌保护器SPD,选用,施工名称解释:Up电压保护水平,Iimp 冲击电流,In标称放电电流,Uw额定冲击电压为了防止和减少雷电或其他瞬时过压的电涌对建(构)筑物中低压用电设备的危害,保护人民的生命和财产安全,浪涌保护器(以下简称“SPD”)大量使用于低压配电系统中。
工作中发现,人们对SPD的选用和施工不当,造成资源浪费,达不到有效保护设备。
根据《GB50057-2010建筑物防雷设计规范》、《GB50343-2012建筑物电子信息系统防雷技术规范》、《GB50689-2011通信局(站)防雷与接地工程设计规范》,对低压配电系统SPD的选用及施工规范作以下简要说明。
一、除通信局(站)外的建筑物1、低压电源线路引入建筑物的总配电箱、配电柜处装设Ⅰ级试验的SPD。
SPD的Up≤2.5kV。
每一保护模式的Iimp,当无法确定时应Iimp≥12.5kA。
2、当Yyn0型或Dyn11型接线的配电变压器设在本建筑物内或附设于外墙处时,应在变压器高压侧装设避雷器;在低压侧的配电屏上,当有线路引出本建筑物至其他敷设接地装置的配电装置时,应在母线上装设Ⅰ级试验的SPD,每一保护模式的Iimp,当无法确定时应Iimp≥12.5kA;当无线路引出本建筑物时,应在母线上装设Ⅱ级试验的SPD,每一保护模式的In≥5kA。
SPD的Up≤2.5kV。
3、建筑物靠近需要保护的设备处,当需要安装SPD时,宜选用Ⅱ或Ⅲ级试验的SPD。
Ⅱ级试验SPD的In≥5kA,Ⅲ级试验SPD的In≥3kA。
4、当有电源从建筑物内向外引至户外配电箱供户外设备(如路灯、景观灯等)时,户外配电箱内宜装设Ⅰ级试验的SPD,应Iimp≥12.5kA,保护模式选用“3+1”。
浪涌保护器+电涌保护器+SPD的选用指南浪涌是指超出正常工作电压的瞬间过电压。
浪涌保护器,简称SPD(SurgeProtectionDevice),是一种低压配电系统使用的过电压保护器,为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。
当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时,浪涌保护器能在极短的时间内导通分流,从而避免浪涌对回路中其它设备的损害,适用于交流50/60HZ,额定电压220V、380V和690V的供电系统中,对间接雷电和直接雷电影响或其他瞬时过压的电涌进行佛户。
1 .浪涌保护器的定义浪涌保护器是当低压电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者发过电压时,能在极短的时间内导通分流,从而避免浪涌对回路中其他设备的损害的电子装置。
2 .浪涌保护器的类别3 .(I)SPD可以分为电压开关型、限压型及组合型。
电压开关型SPD e在没有瞬时过电压时呈现高阻抗,一旦响应雷电瞬时过电压,其阻抗就突变为低阻抗,允许雷电流通过,也被称为“短路开关型SPD"。
限压型SPD e当没有瞬时过电压时,为高阻抗,但随电涌电流和电压的增加,其阻抗会不断减小,其电流电压特性为强烈非线性,有时被称为"钳压型SPD"。
组合型SPD e由电压开关型组件和限压型组件组合而成,可以显示为电压开关型或限压型或两者兼有的特性,这决定于所加电压的特性。
(2)按冲击试验分类如下:I类浪涌保护器:标称放电电流In,冲击电压1.2/50μs冲击电压和最大冲击电流IimP的试验,Iimp的波形为10∕350μsUp最大4kV(IEC61643-1;IEC60664-1)β口类浪涌保护器:标称放电电流In,冲击电压1.2/50μs冲击电压和最大冲击电流IimP的试验Jimp的波形为8∕25msβm类浪涌保护器:进行混合波合(开路电压1.2/50μs冲击电压,短路电流8/25μs)试验。
电涌保护器安装方式与要求
电涌爱护器HYC1采纳35MM标准导轨安装
对于固定式HYC1,常规安装应遵循下述步骤:
1)确定放电电流路径
2)标记在设备终端引起的额外电压降的导线,。
3)为避开不必要的感应回路,应标记每一设备的PE导体,
4)设备与HYC1之间建立等电位连接。
5)要进行多级HYC1的能量协调
为了限制安装后的爱护部分和不受爱护的设备部分之间感应耦合,需进行肯定测量。
通过感应源与牺牲电路的分别、回路角度的选择和闭合回路区域的限制能降低互感,当载流重量导线是闭合回路的一部分时,由于此导线接近电路而使回路和感应电压而削减。
一般来说,将被爱护导线和没被爱护的导线分开比较好,而且,应当与接地线分开。
同时,为了避开动力电缆和通信电缆之间的瞬态正交耦合,应当进行必要的测量。
HYC1接地线径选择:
数据线:要求大于2.5mm2 ;当长度超过0.5米时要求大于4mm2。
YD/T5098-1998。
电源线:相线截面积S≤16mm2 时,地线用S ;相线截面积16mm2≤S≤35mm2 时,地线用16mm2 ;相线截面积S≥35mm2时,地线要求S/2 ;GB 50054第2.2.9条。
电涌保护器的接线方法电涌保护器是一种用于保护电气设备免受电涌影响的重要装置。
正确的接线方法可以有效地提高电涌保护器的工作效果,保护电气设备免受电涌的危害。
下面我们将介绍电涌保护器的接线方法。
首先,接线前需要确认电涌保护器的额定工作电压和额定放电电流,以及设备的工作电压和电流。
在确认这些参数后,选择合适的电涌保护器进行接线。
接下来,根据设备的电气接线图,找到电涌保护器的接线位置。
一般来说,电涌保护器应当安装在设备的电源输入端和接地端之间,以便在电涌时将过电压引到地。
在接线时,需要注意保持接线端子的清洁和良好的接触。
接线端子应当紧固,不得出现松动现象。
同时,要确保接线端子没有接触到其他金属部件,以免发生短路或其他安全事故。
另外,接线时要注意接线导线的选择和安装。
导线的截面积应当符合电流的要求,导线的长度要尽量短,以减小电阻,提高电涌保护器的接地效果。
在接线完成后,需要对接线进行检查和测试。
通过对接线端子的紧固情况、导线的连接情况以及接地电阻的测试,可以确保电涌保护器的接线质量和工作效果。
最后,接线完成后要对接线位置进行标识和固定。
标识可以方便后续的检查和维护,固定可以避免接线松动或错位,影响电涌保护器的工作效果。
总的来说,电涌保护器的接线方法对于保护电气设备免受电涌的危害至关重要。
正确的接线方法可以提高电涌保护器的工作效果,延长设备的使用寿命,保障设备的安全运行。
因此,在进行接线时,需要严格按照相关规范和要求进行操作,确保接线质量和安全性。
低压配电系统的电涌保护器选择和使用导则1.电涌保护器的选择:a.根据配电系统的额定电压和频率来选择电涌保护器的额定电压和频率。
一般来说,低压配电系统的额定电压为220V、380V或440V,额定频率为50Hz或60Hz。
b.根据电涌保护器的额定放电电流来选择。
额定放电电流应能够适应系统内可能出现的电涌幅值,一般选择额定放电电流为10kA或20kA的电涌保护器。
c.根据电涌保护器的额定击穿电压来选择。
额定击穿电压应能够适应系统内可能出现的过电压幅值,一般选择额定击穿电压为1.2倍系统额定电压的电涌保护器。
d.根据电涌保护器的响应时间来选择。
电涌保护器的响应时间应尽量小,一般不超过10纳秒。
响应时间越小,电涌保护器越容易及时发挥作用,减少过电压对设备的损害。
2.电涌保护器的安装:a.电涌保护器通常安装在低压配电系统的进线侧,以最大限度地保护整个系统。
b.电涌保护器应安装在容易接地的地方,并与主地线进行可靠连接,以确保电涌保护器能够及时地将电涌过电流排至地线。
c.电涌保护器的接线应符合规范,并保持良好的接触。
3.电涌保护器的维护:a.定期检查电涌保护器的运行状态,确保其正常工作。
可以通过检查指示灯、测量电涌保护器的击穿电压和放电电流等方式进行。
b.如果发现电涌保护器失效或损坏,应及时进行更换,以保证电涌保护的有效性。
c.电涌保护器的维护应由专业人员进行,确保操作正确,并做好相应的记录。
4.电涌保护器的应用注意事项:a.电涌保护器只能保护器件自身和与之串联的设备,不能保护器件之间的设备。
b.电涌保护器的使用寿命有限,一般为几年至十几年不等。
在使用过程中应留意其寿命,并及时更换。
c.电涌保护器不能替代其他的保护装置,例如断路器或熔断器。
在配电系统中,电涌保护器应与其他保护装置配合使用,以提高系统的安全性。
总之,正确选择和使用电涌保护器对于低压配电系统的安全运行至关重要。
只有根据实际情况选择合适的电涌保护器,并正确安装和维护,才能最大程度地减少过电压对设备的损害,保护系统的正常运行。
什么是S P D电涌保护器浪涌(Surge),又称电涌,突波,是指瞬间超出稳定值的峰值,包括浪涌电压和浪涌电流。
供电系统的浪涌主要来自两方面的原因:1.外部(雷电原因)2.内部(电气设备造成的过电压,往往是毫秒级;)由于瞬时的电压和电流极大,极有可能对用电设备和电缆造成危害。
SPD是Surge Protective Device的缩写,中文名称为“电涌保护器”,是一种限制瞬态过电压和泄放电涌电流,从而保护电气或电子设备的器件。
SPD一般是与被保护的设备并联,当产生过压时,可以起到分流和限压的效果,防止过大的电流与电压对设备产生损害。
市场上常见的称谓还有“电涌防护器”、“浪涌保护器”、“防雷栅”、“防雷器”、“避雷器”、“过电压保护器”、“电流放电器”、“突波抑制器”等。
根据所保护的对象不同,SPD主要分为:信号SPD,电源SPD, 数据网络SPD等。
电涌保护器(SPD)都有哪些类型?怎么选?SPD的分类常规而言,SPD一般分为两类:信号SPD:产品需符合GB/T 18802.21 / IEC 61643.21《低压电涌保护器?第21部分:?电信和信号网络的电涌保护器(SPD)—性能要求和试验方法》标准要求。
电源SPD:产品需符合GB 18802.1 / IEC 61643.1《低压电涌保护器(SPD)?第1部分:?低压配电系统的电涌保护器?性能要求和试验方法》标准。
针对电源SPD的细分类还有开关型SPD和限压型SPD。
开关型SPD指的是采用气体放电管(GDT)、火花间隙等开关型元器件的SPD;限压型SPD采用压敏电阻(MOV)等限压型元器件的SPD按照SPD的使用的场合,除了信号SPD,电源SPD之外,还可以分为现场安装型SPD,本安型SPD,视频SPD,网络SPD等。
适合选用信号SPD标称供电电压为24VDC的两线制、三线制、四线制的4mA~20mA信号仪表,回路直流电源线属于信号供电,应为信号仪表类型,不属于直流电源类,应按信号仪表配备信号SPD。

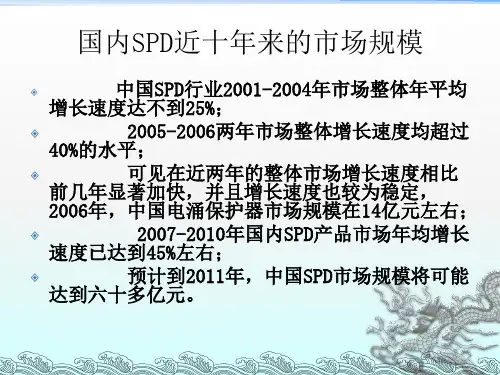

国内S P D近十年来的市场规模⏹中国S P D行业2001-2004年市场整体年平均增长速度达不到25%;⏹2005-2006两年市场整体增长速度均超过40%的水平;可见在近两年的整体市场增长速度相比前几年显著加快,并且增长速度也较为稳定,2006年,中国电涌保护器市场规模在14亿元左右;⏹2007-2010年国内S P D产品市场年均增长速度已达到45%左右;⏹预计到2011年,中国S P D市场规模将可能达到六十多亿元。
S P D市场地理分布差异较大主要集中于东部经济发达雷击较频繁的南方地区,尤其是广东省、广西省、福建省、贵州省等省份,南方S P D厂商众多,竞争较为激烈,现在一些南方发达地区的二三级城市S P D的应用都已经比较普及;北方很多城市尚未开发,众多厂商在北方市场只重点开发了北京、天津、河北等北京周边地区,而东北、山西、内蒙,以及西部的大部分地区的S P D市场基本没有被开发出来。
S P D主要应用领域⏹电信、石油石化、铁路、建筑、自动化、交通、环境工程(如水处理)等领域;不同应用领域市场特点迥异,矿山、铁路、军队等应用领域对产品安全性要求高,而价格敏感度相对较弱,尽管单是铁路领域占S P D应用市场份额就接近10%,但目前没有那家厂商在中国铁路应用领域占据明显优势;⏹国外S P D品牌厂商近几年也试图对这几大领域将会持续关注,都在寻求市场介入。
⏹目前国产S P D主要应用于电信和建筑电气两大领域,也是国内大部分S P D厂商参与瓜分的领域;⏹在建筑电气领域,由于地方关系的影响因素较大,相对国外品牌企业来说客户开发会有一定难度;⏹在自动化领域由于市场门槛要求较高,目前只有少数国外主流品牌。
未来几年国内S P D市场发展前景分析国内市场将进一步被瓜分,各企业的市场份额会更加分散,几大品牌所占份额也将降低。
目前国内S P D市场主要由中光、思博、D E H N、雷安等十多家企业占领。
电涌保护器的选择过程及安装方式摘要文章简述了为防护雷击电磁脉冲(电涌)对信息系统造成干扰破坏,在设计中如何选择电涌保护器(SPD),及在选择使用电涌保护器时涉及的几个主要步骤。
关键词雷击电磁脉冲电涌电涌保护器(SPD)选择过程安装全球每年因雷电灾害造成的人员伤害、财产损失不计其数,引起火灾、爆炸、信息系统瘫痪的事故频繁发生。
因此对雷电的危害必须有充分认识,对雷电的危害种类加以区分,才能有效地防止灾害的发生。
雷电的破坏除了直接雷的破坏外,还有感应雷的破坏、雷电波侵入引起的破坏等。
------------------------对于防护直接雷的破坏我们已有比较成熟的方法。
随着社会经济和科学技术的发展,电子设备及微电子设备得到广泛的应用,我们在注意预防直接雷引起破坏的同时,还必须注意预防感应雷及雷电波侵入产生电涌引起的破坏。
电涌是微秒量级的异常大电流脉冲,它可使电子设备受到瞬态过电流 电压的破坏。
每年半导体器件的集成化都在提高,元件的间距在减小,半导体的厚度在变薄,这使得电子设备受瞬态过电流 电压破坏的可能性越来越大。
如果一个电涌导致的瞬态过电压超过一个电子设备的承受能力,那么这个设备或者被完全破坏,或者寿命大大缩短。
雷电是导致电涌最大的原因。
电涌保护器的防雷电是把因雷电感应而窜入电力线、信号传输线的高电压限制在一定的范围内,保证用电设备不被击穿。
加装电涌保护器可把电器设备两端实际承受的电压限制在允许范围内,以起到保护设备的作用。
1.4高层建筑取两种情况分析:(1)C1+C2+C3+C4+C5=1.0+2.0+1.0+1.0+1.5=6.5Nc=0.00089(2)C1+C2+C3+C4+C5=1.0+3.0+3.0+1.0+1.5=9.5Nc=0.000611.5本次工程为高层建筑物 取Nc=0.00061根据地区雷电日Td按公式(2)决定地区雷击频度NgNg=0.024Td1.3=0.024×35.11.3次 km2年(2)=2.45次 km2年式中雷电日按南京地区Td=35.1根据地区雷击频度Ng和建筑物等效接闪面积Ae按公式(3)决定建筑物年平均接闪次数N:N=KAeNg次 年(3)其中K为地形校正系数:一般情况取1;旷野孤立的建筑取2;金属屋面的砖木结构建筑物取1.7;河边、湖边、山坡下,山地中土壤电阻率较底处,底下水露头处,土山顶部,山谷风口,特别潮湿的建筑物取1.5。
Ae为建筑物等效接闪面积km2;当建筑物高度H>100m时Ae=[LW+2(L+W)H+πH2]×10-6(4)当建筑物高度H<100m时Ae=[LW+2(L+W)D+πD2]×10-6(5)其中L、W、H为建筑物的长、宽、高,D为建筑物的扩大宽度。
(以m计)D=本次设计的工程高为130m,建筑物等效接闪面积按公式(4)计算,即Ae=[LW+2(L+W)H+πH2]×10-6=[38×25+2(38+25)×130+3.14×1302]×10-6=0.070km2建筑物年平均接闪次数N按公式(3)计算,即N=KAeNg次 年(地形校正系数K取1)=1×0.070×2.45=0.17次 年根据信息系统设备损坏的可接受的最大年平均雷击次数Nc和建筑物平均接闪次数之比(Nc N),也就是要求用防雷设施将雷击频度减少的倍数按表2决定需增加的防雷设施的等级(A、B、C、D)。
Nc N=0.00061 0.17=0.0036<1 50根据表2规定本工程按A级要求设计防雷击电磁脉冲的设施。
根据防雷设施的等级确定低压交流电源系统电涌保护方案(见表3)确定低压交流电源系统A级防雷电涌过电压保护方案(见图1)4电涌保护器最大放电电流选择根据国家标准《建筑防雷设计规范》GB50057-94(2000年版)附录六中一、二、三类防雷建筑物的首次雷电流幅值和二次雷电幅值和波头时间,并按该国家标准第6·3·4条的内容及图6·3·4-1(见图8)所述的全部雷电流i按50%流入建筑物防雷装置的接地装置计,另外按1 3分配于引入建筑物的电力电缆,电缆按3芯计算,则流入每芯电缆的雷电流为:ii=1 2×1 3×1 3×i(kA)(i为雷电流幅值kA)(6)式中i雷电流幅值第一级按承受90%左右的雷击能量考虑,第二级按承受10%左右的雷击能量考虑,第三级按承受5%左右的雷击能量考虑,第四级雷击能量更小,但不应低于5kA。
按有关规范要求:对第一级电涌保护器,最大(冲击)放电电流必须按10 350μs波形的通流要求选择。
对其后几级电涌保护器,最大放电电流可以按8 20μs波形的通流要求选择,但必须进行折算,即电涌保护器由10 350μs波形的通流要求推算要求的8 20μs波形的通流能力按保守的估计为10倍。
本次工程按10倍计算。
所以电涌保护器最大放电电流为:In=10ii(kA)(7)按以上公式计算,计算结果(计算过程略)可按表5选择电涌保护器的规格。
为保证系统遭受过电压时,前级保护优先后级保护起作用,应使前后级的安装距离大于10~15m,否则在其间串联协调电感。
5电涌保护器上端短路保护器件选择及其连接线的选择5.1电涌保护器上端短路保护器件选择各级电涌保护应接在相应的断路器 熔断器的负载端。
一般可以根据不同的产品要求选择不同的保护方式及保护器件的型号规格。
下面为某公司电涌保护器上端保护器件选择表(见表6)。
当线路负载大于100A或连续供电负载时,应在避雷器上端安装短路保护器件。
当电涌保护器制造商没有上端熔断器的具体配置建议时,则按表7选择。
5.2电涌保护器的连接线的选择电涌保护器的连接线的截面积一般第一级应大于10mm2(多股铜线),第二级应大于6mm2(多股铜线)。
当电涌保护器制造商有规定时可按其规定选择。
下面为某公司电涌保护器连接线选择表,见表8所示。
下面仅介绍电涌保护器的选择及其应用,并结合一个在设计中的工程例子加以说明。
实例工程为某综合楼,大楼地下2层,地上36层,共38层,长38m,宽25m,高130m。
大楼顶部已装设一套外部避雷设施,且按国家标准《建筑防雷设计规范》GB50057-94(2000年版)第六章“防雷击电磁脉冲”中的要求在建筑物内除作了防雷击电磁脉冲的保护措施,即屏蔽、接地、等电位联结等,还在低压电源交流系统中安装了电涌保护器,这样形成一个防雷击电磁脉冲的综合保护措施。
选择电涌保护器应从以下几点加以考虑:1电涌保护方案等级的确定交流低压电源系统的电涌保护器的选择与配置首先应考虑其所处建筑物雷电环境、防雷状况和信息系统的重要性,进行雷击危险度分析,然后确定电涌保护等级。
根据影响防雷状况和信息系统的重要性的各种因子(C1~C5)的取值(见表1),按公式(1)决定信息系统设备损坏的可接受的最大年平均雷击次数NcNc=5.8×10-3 (C1+C2+C3+C4+C5)次 年(1)根据表1得出几种典型的建筑物的Nc计算值(按公式(1)及下列取值计算):1.1普通民用二层住宅或小别墅类C1+C2+C3+C4+C5=1.5+0.5+0.5+0.5+0.5=3.5Nc=0.001661.2商品住宅楼和普通办公楼类C1+C2+C3+C4+C5=1.0+1.0+0.5+1.0+1.0=4.5Nc=0.001291.3智能化住宅或高档写字楼类C1+C2+C3+C4+C5=1.0+2.0+1.0+1.0+1.5=6.5Nc=0.000892电涌电保护器的选择和配置2.1电涌保护器类型选择要点(1)变压器低压侧的电涌保护器选择金属氧化物电涌保护器;(2)对第一级可选限压型、开关型或复合型电涌保护器,但首选的应是以金属氧化物非线形电阻为核心元件的限压型电涌保护器;(3)其余各级均应以金属氧化物非线形电阻为核心元件的限压型电涌保护器;(4)对于“3+1”接入方式(电涌保护器接于L1-N、L2-N、L3-N和N-G之间)中的中性线对保护地的电涌保护器应选择以气体放电间隙为核心元件的开关型电涌保护器。
2.2电涌保护器级位配置(1)为建筑物供电的变压器低压侧应配置低压电涌保护器。
如变压器和总配电柜距离小于20m,此电涌保护器可以和建筑物内部第一级电涌保护器合并。
(2)低压侧电涌保护器应按表3的要求作分散的多级的配置。
配置原则:首先应在任意两个防雷区的交接处设置,然后再考虑同一防雷区中电源线路是否过长以至需在该区中再加一级。
(3)在重要的设备电源端口设置电涌保护器。
2.3电涌保护器安装场所(见表4)3电涌保护器接入模式在TN制式中,一般情况下电涌保护器只需作共模接法,即接于相线 中性线与保护地线之间(见图2)。
但在TN-S制式的起始位置,中性线与保护地线之间无须接入电涌保护器。
只有对A级防雷等级中的第三、四级和B级防雷等级中的第三级上的特别重要设备的电源端口,才需做差模接入,即增加接于相线与中性线之间的电涌保护器,即全保护(见图3)。
在TT制式中,当第一级电涌保护器位于漏电保护器之后,可作上述共模接法(见图4)。
当第一级电涌保护器位于漏电保护器之前,且高压系统为中心点接地系统,电涌保护器应作“3+1”接法,即三个相线对中性线各接一个电涌保护器,中性线对保护地线再接一个电涌保护器(见图5)。
在IT制式中,电涌保护器只作共模接法(见图6)。
单相电涌保护器接法见图。
分三种方式(分别见图7a、b、c)。
本次工程为TN-C-S制式,参见图1、图2及图3。
6电涌保护器选择的其它技术要求(1)最大持续工作电压:对于TN制式不低于1.15Uo,对于TT制式不低于1.55Uo,对于IT制式不低于2.0Uo(Uo为额定相电压);(2)最大放电电流:按计算选择;(3)保护水平(残压):应小于设备耐受电压。
按建筑物防雷设计规范GB50057-94(2000年版)表6.4.4选择;(4)电涌保护器响应时间:对第一级要求不大于100nS,对第二级(中间级)要求不大于50nS,对第三级(末级)要求不大于25nS。
通过以上的几个步骤,能很好地满足在设计中选择电涌保护器以及电涌保护器的保护和接线等,在实际工程中方便使用。
总之,供电系统防止电涌采取下列防护措施即:在大楼低压配电室电源输入总开关后并联安装一组高能量电涌保护器,作为一级保护;在楼层配电箱的断路器后并联安装一组能量稍低的电涌保护器,作为二级保护;在电源终端配电箱的空气开关后并联安装一组能量较低的、动作电压也较低的电涌保护器,作为三级保护;对于重要的设备,如服务器(主机)、程控交换机等可在设备的供电部分加装第四级电涌保护器,作为精细保护。
