配置稳压器隔离变压器的必要性

隔离变压器的作用有哪些拥有两个或两上以上独立分开的线圈的变压器都可以叫隔离变压器，因为初级和次级已经完全分开（隔离），是通过磁场来传递能量。

隔离变压器的作用就是安全用电。

下面详细介绍一下隔离变压器的作用。

一、隔离变压器的作用有哪些它使一次侧与二次侧的电气完全绝缘，也使该回路隔离。

另外，利用其铁芯的高频损耗大的特点，从而抑制高频杂波传入控制回路。

用隔离变压器使二次对地悬浮，只能用在供电范围较小、线路较短的场合。

此时，系统的对地电容电流小得不足以对人身造成伤害。

隔离变压器的作用主要起电气隔离——一个是保护设备，还有一个很重要的作用就是保护人身安全！隔离危险电压。

隔离变压器输出输入电容耦合小，对由于闪电，放电，电网切换，电机启动和其它电网燥声引起的干扰更具有抑制作用，是比较有效的电源杂讯抑制器。

从这点看隔离变压器更具有保护设备的作用。

所谓保护人身安全，即对操作此设备的人的一个保护。

因为隔离变压器的电动势是通过二次感应获得，与一次侧（与大地形成回路）不形成一个回路，因此不会造成触电。

隔离变压器可以改变电压，比如将220V的交流电压变成交流15V，但由一个更大的作用是将220V的GND与15V的GND进行了分离，这一点很重要。

我们知道，当人体手握220V零线然后与大地接触后，是不会有电流流过的，而手握火线然后与大地接触，就会有生命危险。

如果供电公司将零线不与大地相接，那么人体手无论手握火线或零线与大地接触，是不会有事的，因为没有压降，为什么没有压降呢，因为220V对大地没有参考点，只对零线有参考点，零线如果接了地，那么再用手握220V火线，就该出事了，因为大地是220V的参考点，构成了回路。

再举个简单的例子，假设现在有220V的干电池，人用手去接触任何一极然后与大地相连，是不会有问题的，但如果同时将正负极通过人体接触，那就有了生命危险。

隔离变压器的这种能够隔离参考点（即地）的作用是很大的。

经过变压器的隔离后，比如仍然还是220V的电压，只要保证这两根线不与大地接触，那么人体手握任何一根与大地相连，就不会有问题。

隔离变压器的性能及其在ups电源供电系统中的作用这里讲的隔离变压器指的是工作在50Hz频率下的工频变压器，在ups不间断电源供电系统中，隔离变压器是个主要部件。

视ups电源电路结构的不同和供电系统环境的差别，隔离变压器的功能和设置方法也不尽相同，所以并不能一概而论地存ups电源供电系统中都配置隔离变压器。

我们首先要了解隔离变压器的功能以及它在ups电源供电系统中的作用，然后才能决定在什么情况下不用隔离变压器、什么情况下必须配置隔离变压器。

隔离变压器在ups电源供电系统中的功能在ups电源供电系统中之所以要配置隔离变压器，有些是ups电源设备本身要求的，变压器足ups电源电路的一个重要的组成部分；有的是为了改善系统供电质量而设置的；还有的是为了电网与负载设备要求的电压置式之间的匹配而设置的。

(1)ups电源输入12拥整流必须配置隔离变抓器当ups电源是传统双变换在线式刚，由于其输入的AC／DC变换是可控整流电路，输人功率因数低，而输入电流谐波成份高。

对于三相输入6脉冲整流而言，输入功率因数在0 .8 左右输入谐波成分在30％以上，剥电网形成严重的污染，降低电网能量的利用率，同时要求增大系统配置的功率容量和设备成本。

为了改善传统耿变换ups电源对电网污染的问题，最早采用的电路措施是改6脉冲整流为12脉冲整流，由于脉冲个数增加一倍，同时在输入端增加相应的滤波器后，可有效地将其输入功率因数提高到0. 95，将输入电流谐波成份降到10％以下，但这一改进措施要求增加一个隔离变压器和相应的滤波器(参见第4章的图4-19)。

由于12脉冲整流用的隔离变压器体积大，很重，通常是附加一个单独的机柜，所以ups不间断电源生产厂商只作为ups电源的可选件向用户提供。

(2)输出DC／AC全桥逆变器需要隔离变压器当UPS的DC／AC逆变器由全桥电路组成时，输出端必须加隔离变压器，该变压器在传统双变换ups电源电路结构中的主要功能有两个：一是在电压的两次变换中完成升压功能，保证在电网电压下限和输出满负荷的情况下，ups电源能输出稳定的380V/220V额定电压；二是为传统双变换ups电源全桥逆变器三相输出提供零线，以满足单相输入电源负载的供电要求。

变压器保护的重要性及配置原则摘要：变压器是电力系统中非常重要电气设备，它的安全运行是电力系统可靠工作的必要条件，其在运行过程中，有可能发生各种类型的故障或出现不正常工作状态，为了让它正常稳定的工作，必须根据实际情况加装相应的继电保护装置。

关键词:变压器，故障，保护1.变压器保护的重要性变压器是电力系统中非常重要电气设备，它的安全运行是电力系统可靠工作的必要条件。

变压器没有旋转部件，是一种静止的电气设备，结构比较简单，运行可靠性高，故障发生率较小。

但是，变压器是连续运行的电气设备，停机的会很少，而且绝大部分安装在室外，受自然环境影响较大。

另外，变压器时刻受到外接负荷的影响，特别是受电力系统短路故障的影响较大。

所以，变压器在运行过程中，仍然有可能发生各种类型的故障或出现不正常工作状态。

它的故障对电力系统的安全连续运行会带来严重的影响，特别是大容量变压器，对系统的影响更为严重。

因此，考虑到变压器在电力系统中的重要地位及故障和不正常工作状态可能造成的严重后果，必须根据电力变压器容量和重要程度装设相应的继电保护装置。

2.变压器的故障类型和不正常工作状态电力系统中用变压器来升高或降低电压。

变压器是电力系统非常重要电气设备。

如果发生故障将对供电可靠性和系统安全运行带来严重的影响，同时大容量的变压器也是十分昂贵的设备。

因此应根据变压器容量和重要程度装设性能良好、动作可靠的继电保护装置。

（1）变压器的故障类型变压器的故障可以分为油箱外和油箱内两种故障。

油箱外部故障：①绝缘套管闪络或破坏的引出线通过外壳发生的单相接地短路；②引出线相间短路。

油箱内部故障：①单相绕组或引出线通过外壳接地短路；②单相绕组内部的匝间短路；③各相绕组之间的相间短路；④铁芯损坏。

油箱内故障时产生的电弧，不但会损坏绕组的绝缘、烧毁铁芯，并且由于绝缘材料和变压器油因受热分解而产生大量的气体，有可能引起变压器油箱的爆炸。

实践表明，变压器套管和引出线上的相间短路、接地短路、匝间短路是常见的故障形式，而变压器油箱内发生相间短路的情况是比较少见的。

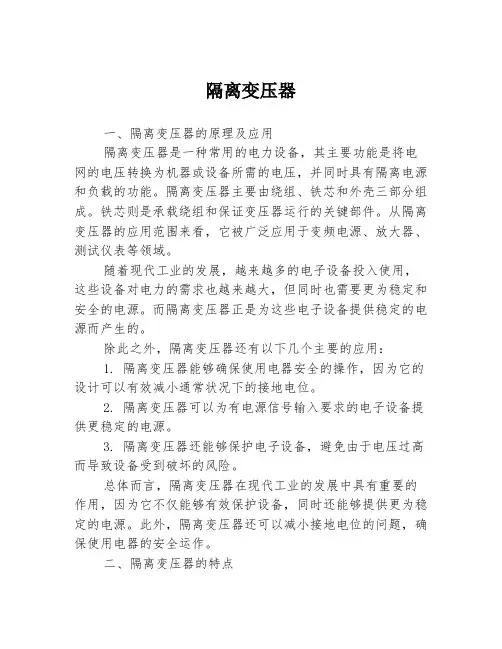

隔离变压器一、隔离变压器的原理及应用隔离变压器是一种常用的电力设备，其主要功能是将电网的电压转换为机器或设备所需的电压，并同时具有隔离电源和负载的功能。

隔离变压器主要由绕组、铁芯和外壳三部分组成。

铁芯则是承载绕组和保证变压器运行的关键部件。

从隔离变压器的应用范围来看，它被广泛应用于变频电源、放大器、测试仪表等领域。

随着现代工业的发展，越来越多的电子设备投入使用，这些设备对电力的需求也越来越大，但同时也需要更为稳定和安全的电源。

而隔离变压器正是为这些电子设备提供稳定的电源而产生的。

除此之外，隔离变压器还有以下几个主要的应用：1. 隔离变压器能够确保使用电器安全的操作，因为它的设计可以有效减小通常状况下的接地电位。

2. 隔离变压器可以为有电源信号输入要求的电子设备提供更稳定的电源。

3. 隔离变压器还能够保护电子设备，避免由于电压过高而导致设备受到破坏的风险。

总体而言，隔离变压器在现代工业的发展中具有重要的作用，因为它不仅能够有效保护设备，同时还能够提供更为稳定的电源。

此外，隔离变压器还可以减小接地电位的问题，确保使用电器的安全运作。

二、隔离变压器的特点隔离变压器具有多种优点，下面就是它的主要特点：1. 隔离变压器的设计可以起到隔离电源和载荷的作用，以确保使用设备的安全和可靠性。

2. 隔离变压器能够使电源和设备完全隔离，降低接地电位，从而提高设备的安全性。

3. 隔离变压器不仅能够转换电压，还能够起到降噪、降幅等作用，保证设备正常的工作环境。

4. 隔离变压器的使用可以有效减小电磁干扰，使电子设备的性能更加稳定。

总而言之，隔离变压器具有多样的优点，包括隔离电源和设备、提高设备的安全性、起到降噪、降幅等作用、减小电磁干扰等。

三、隔离变压器的种类和选择隔离变压器的种类和选择主要有以下几个方面。

1. 根据安装类型：隔离变压器有壁挂式、移动式、座式、箱式等若干种安装类型，不同的安装类型适用于不同场所的需求。

2. 根据外观尺寸：隔离变压器还可以根据外观尺寸划分为不同的型号，有的隔离变压器比较小巧，适合于安装空间狭窄的场所。

隔离变压器的作用
隔离变压器是一种电力设备，其主要作用是将输入电源和输出电源完全隔离开来，通过独立的绕组实现电气的隔离，以保护线路和设备的安全运行。

下面是隔离变压器的作用的一些主要方面：
1. 安全隔离：隔离变压器能够将输入电源和输出电源隔离开，避免了电气系统中可能出现的电气触点问题，减少了意外触电的发生。

同时，隔离变压器也能够防止输入电网中的脉冲、浪涌或电压波动等干扰传递到输出端，保护了输出设备的安全稳定运行。

2. 干扰隔离：隔离变压器能够将输入电网中的干扰信号隔离开来，减少对输出端的影响。

这些干扰信号包括电磁干扰、共模干扰、地线干扰等。

通过隔离变压器的使用，可以保证输出端的电力质量更加稳定，提高了设备的使用寿命和可靠性。

3. 电压转换：隔离变压器可以实现输入电压和输出电压之间的相互转换。

例如，当输入电压较高时，隔离变压器可以将其降低到输出端需要的工作电压；而当输入电压较低时，隔离变压器可以将其提升到输出端所需的工作电压水平。

这种电压转换的功能使得隔离变压器可以适应不同电网之间、不同设备之间的电压差异。

4. 绝缘保护：隔离变压器能够提供良好的绝缘性能，将输入电源和输出电源完全绝缘开来，有效地防止电气系统中可能出现的绝缘故障。

这种绝缘保护功能可以避免电气系统中的漏电流
问题，并保护线路和设备免受绝缘故障可能带来的损坏。

综上所述，隔离变压器在电力系统中扮演着非常重要的角色。

它的作用不仅是提供稳定可靠的电力供应，还能够保证线路和设备的安全运行，同时也能够提供有效的电气隔离和绝缘保护。

隔离变压器的广泛应用使得电力系统可以更加安全稳定地运行，为各种设备和电器提供了可靠的电源。

为什么要增加隔离变压器及隔离变压器的作用、特点为什么要增加隔离变压器及隔离变压器的作用、特点核心提示：人们常会在电源上加一颗功率容量不小的隔离变压器，HP 的 SKVA 或国內有厂商推出 IKVA 等。

有的用 220v 的冷气插座转降 110V ，有的则是 110V 变 110V 的 1 ： 1 方...人们常会在电源上加一颗功率容量不小的隔离变压器，HP 的SKVA 或国內有厂商推出IKVA 等。

有的用220v 的冷气插座转降110V ，有的则是 110V 变 110V 的 1 ： 1 方式，而其作用就是要把电源中的杂讯減小，提高电源之S ／N 比。

在国內尤其是普通的110V 及 220V ，因为家家戶戶都有电器在使用，像微波炉、电磁炉。

开关、马达运转等，在电源上会以倍频或突波的方式传至各电源插，因此电源受到污染的情形相当严重 . 除非你能不计一切代价用各种方式自己发电，否则就要想办法改善电源中的噪讯。

其实隔离变压器的原理很简单，主要就是针对這些杂讯都是中高周波的特性而设计。

因为我们知道，中高周波在我们的矽钢片型的变压器耗损相当大。

不大会從一次线圈感应到二次线圈输出，因此就可以达到我们要干净电源的目的。

但有些人不免担心会影响到动态范围、音场音色等问题，其实要看这个隔离变压器本身的制作水准和功率容量而定，究竟是EI 型的好，或是环型的好？我们只能說。

使用时，我们仍要建议你做好隔离变压器本身接地的迴路，往往使用者忽视这个重要性，变压器会产生磁漏及电磁干扰 . 如果沒有把外壳金属导电的部位接到大地或电源配置好接地线路，既使做再多的隔离效果也是有限的。

还有要注意的，如果变压器本身空载就发燙。

這樣子功率容量会減小。

如果变压器会振动的話，那劝你还是换一个。

不然它的杂音就会盖过许多音乐细节了。

环型好的很贵， EI 型的很笨重。

什么叫隔离变压器拥有两个或两上以上独立分开的线圈的变压器都可以叫隔离变压器，因为初级和次级已经完全分开（隔离），是通过磁场来传递能量。

隔离变压器作用
隔离变压器（Isolation Transformer）是一种将输入电源与输出电路之间进行电气隔离的变压器。

其作用是在电源与设备之间建立一个电气隔离屏障，以提供安全稳定的电力供应，并保护设备免受电源干扰和地线干扰。

隔离变压器的主要作用包括以下几点：
1. 电气隔离: 隔离变压器通过将输入电源与输出电路之间的磁场隔离，消除了地线干扰和电源波纹对设备的影响。

这可以提供一个安全的电气环境，保护设备不受电源线上的电气干扰和瞬态过电压的影响。

2. 安全保护: 隔离变压器是一种保护设备和操作人员安全的重要手段。

由于其输入和输出之间的电气隔离，使用者可以在不受电源电压和电流的影响下进行操作，降低了触电和电击的风险。

3. 电源稳定: 隔离变压器可以提供稳定的输出电压和频率，保证设备的正常工作。

它可以消除电网中瞬态电压和频率变动的影响，从而提供稳定的电力供应。

4. 抑制噪音和滤波: 隔离变压器能够抑制输入电源中的电磁干扰和噪声，保护设备免受电源线路中的干扰。

此外，隔离变压器还可以起到滤波器的作用，减少输入电源中的高频噪声和谐波。

5. 节能环保: 隔离变压器通常具有较高的能效，能够降低能源消耗。

它的使用可以减少因功率补偿引起的漏电流，降低能源损耗和电网负荷。

总而言之，隔离变压器是一种在电源与设备之间建立电气隔离的装置，它能够提供安全稳定的电力供应，并保护设备免受电源干扰和地线干扰。

隔离变压器的作用包括电气隔离、安全保护、电源稳定、抑制噪音和滤波、节能环保等。

在各种电子设备和工业领域广泛应用，是保障电力系统安全稳定运行的重要设备之一。

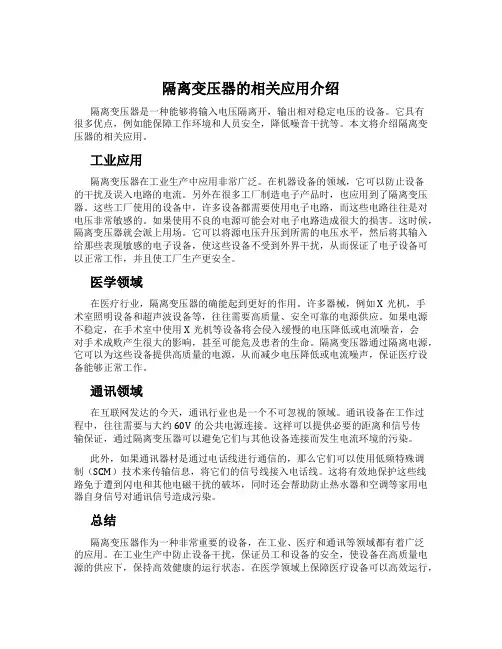

隔离变压器的相关应用介绍隔离变压器是一种能够将输入电压隔离开，输出相对稳定电压的设备。

它具有很多优点，例如能保障工作环境和人员安全，降低噪音干扰等。

本文将介绍隔离变压器的相关应用。

工业应用隔离变压器在工业生产中应用非常广泛。

在机器设备的领域，它可以防止设备的干扰及误入电路的电流。

另外在很多工厂制造电子产品时，也应用到了隔离变压器。

这些工厂使用的设备中，许多设备都需要使用电子电路，而这些电路往往是对电压非常敏感的。

如果使用不良的电源可能会对电子电路造成很大的损害。

这时候，隔离变压器就会派上用场。

它可以将源电压升压到所需的电压水平，然后将其输入给那些表现敏感的电子设备，使这些设备不受到外界干扰，从而保证了电子设备可以正常工作，并且使工厂生产更安全。

医学领域在医疗行业，隔离变压器的确能起到更好的作用。

许多器械，例如X光机，手术室照明设备和超声波设备等，往往需要高质量、安全可靠的电源供应。

如果电源不稳定，在手术室中使用X光机等设备将会侵入缓慢的电压降低或电流噪音，会对手术成败产生很大的影响，甚至可能危及患者的生命。

隔离变压器通过隔离电源，它可以为这些设备提供高质量的电源，从而减少电压降低或电流噪声，保证医疗设备能够正常工作。

通讯领域在互联网发达的今天，通讯行业也是一个不可忽视的领域。

通讯设备在工作过程中，往往需要与大约60V的公共电源连接。

这样可以提供必要的距离和信号传输保证，通过隔离变压器可以避免它们与其他设备连接而发生电流环境的污染。

此外，如果通讯器材是通过电话线进行通信的，那么它们可以使用低频特殊调制（SCM）技术来传输信息，将它们的信号线接入电话线。

这将有效地保护这些线路免于遭到闪电和其他电磁干扰的破坏，同时还会帮助防止热水器和空调等家用电器自身信号对通讯信号造成污染。

总结隔离变压器作为一种非常重要的设备，在工业、医疗和通讯等领域都有着广泛的应用。

在工业生产中防止设备干扰，保证员工和设备的安全，使设备在高质量电源的供应下，保持高效健康的运行状态。

电器使用中的防电压波动引起的设备故障预防方法电器使用中的防电压波动引起的设备故障预防方法电压波动是指电力供应系统中电压的波动范围超出标准或设定值的现象。

电压波动可能由于线路负荷变动、设备启动、大功率电器的开关运行或线路接触不良等原因引起。

电压波动对电器设备造成的影响是很大的，它可能导致电器设备的故障，降低设备的寿命甚至损坏设备。

为了防止电压波动引起的设备故障，采取以下预防措施是非常重要的：1. 安装稳压器：稳压器是一种能够稳定输入电压并提供稳定输出电压的设备。

安装稳压器能够有效地防止电压波动对设备的损坏。

在设备的电源输入端安装稳压器，可以在电压波动时自动调整输出电压，保证设备的稳定工作。

2. 设备隔离保护：对于一些对电压波动比较敏感的设备，可以采用设备隔离保护的方式。

通过将设备与电源之间增加一个隔离设备，可以有效地防止电压波动对设备的影响。

常见的设备隔离保护措施包括使用隔离变压器，隔离式电源等。

3. 负荷控制：合理控制电器设备的负荷是预防电压波动引起故障的重要措施。

负荷过大会导致供电系统的电压下降，造成电压波动。

因此，在使用电器设备时，应将设备对供电系统的影响考虑在内，避免出现过大的负荷。

可以通过合理调整设备的使用时间，合理规划设备的使用顺序等方式来控制负荷。

4. 检测监控：及时检测和监控电压的变化是预防电压波动引起设备故障的重要手段。

可以采用电压监测仪等设备对供电系统的电压进行实时监测，一旦发现电压波动异常，及时采取措施进行调整和处理。

此外，还可以通过频繁的设备巡检和定期的设备检修来发现潜在的问题，并及时解决，避免电压波动对设备的影响。

5. 增强设备的抗干扰能力：电压波动会引起电器设备内部电子元件的跳闸或变压器的过载等问题，因此，增强设备的抗干扰能力对于防止电压波动引起的设备故障非常重要。

可以采取一些增强设备抗干扰能力的措施，如安装滤波器、瞬变电压抑制器等，提高设备对电压波动的适应能力。

综上所述，电压波动是电器设备面临的潜在威胁之一。

隔离变压器的主要作用及原理1. 隔离变压器的定义与作用隔离变压器，听名字就觉得它好像是个“隔离”专家，确实，这家伙的主要任务就是隔绝电源和设备之间的直接联系。

想象一下，你有个可怕的电器，跟着它，你的家里就像是个电力的“战场”。

而隔离变压器就像是个忠诚的护卫，把电压从一个电路“搬”到另一个电路，但不让电流直接流过去。

这样一来，设备就能安全运行，咱们也能安心享受生活。

隔离变压器的出现，可以说是给了很多电器一个“护身符”，免受意外电击和损坏的侵扰。

用一句老话说，就是“隔离变压器让你和电流保持一段安全的距离”。

1.1 安全性说到安全，隔离变压器的优势真是无与伦比。

想象一下，你在用电器的时候，突然来个“电击”，那感觉可真让人毛骨悚然。

但有了隔离变压器，这种情况就像是“草船借箭”，让电流无处可借。

变压器通过电磁感应原理，将高电压转换成低电压，进而保护设备和用户。

对于那些对电流敏感的小伙伴们，隔离变压器简直是个福音，给大家带来了无数的“安心”时刻。

1.2 噪音过滤除了安全性，隔离变压器还有个隐藏的技能，那就是“噪音过滤”。

家里的电器有时候像是在开演唱会，声音大得不得了，真是让人忍无可忍。

但隔离变压器就像是个“安静的保镖”，将电源中的干扰信号给屏蔽掉，让设备运行得更加顺畅，声音自然小了不少。

用人们常说的，变压器在电力世界中就像“隐形斗篷”，让你在使用电器的时候，享受一个静谧的环境。

2. 隔离变压器的工作原理好了，咱们聊完了隔离变压器的作用，现在该来聊聊它是怎么工作的。

这玩意儿可不是随便搞搞就行，它的工作原理其实挺有趣的。

隔离变压器主要依靠电磁感应的原理，将输入电源的电能传递给输出电源。

简单来说，就是通过一个绕组（线圈）把电能从一个电路“传送”到另一个电路。

这样就能实现电压的变化和安全的隔离，想想这就像“火箭发射”，把能量从一个地方高效转移到另一个地方。

2.1 磁通链接这个过程涉及到一个叫“磁通”的东西，想象一下，就像一条无形的桥，把电能从输入端送到输出端。
