多晶电池片外观及分类技术标准

电池片外观检验标准集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-
太阳能电池板检验标准
目的
对太阳能电池板进行质量监控，确保电池板外观满足客户的要求。

范围
适用于太阳能电池板检验
定义
无
内容：
4.1检验方法及标准
按表1所有项目进行检验。

室内整机目检工位800～1200Lux．必需配带良好静电防护措施(配带干净手套或者静电指套与防静电手环接上静电接地线)．大概离眼睛30-40cm的距离.先保持机台检查面与视线垂直,上下翻转大于45度；左右翻转大于45度.每个面检查大概5秒,视力要求：检验人员裸视或矫正视力1.0以上.
4.2检验工具
卡尺，菲林片
5检验标准。

适用范围实施日期文件编号页数序号项目图片说明外观Ⅰ级外观Ⅱ级外观Ⅲ级1效率光电转换效率（Eff.）2正面次栅线断开≤3条断线，每条断线长度﹤3mm，不能允许有两个平行断条存在长度﹤3㎜,数量﹤4处长度﹤4㎜总数﹤5处3正面栅线结点﹤3处，每处长度和宽度均﹤0.5 mm﹤4处，每处长度和宽度均﹤1㎜﹤5处，每处长度和宽度均﹤2㎜4正面是否漏浆有网版原因引起的漏桨无肉眼可观测到情况下，少于2处，总面积小于1.5 mm2漏浆面积≤2mm2,数量≤2处5正面主栅缺损≤1处，尺寸﹤2mm×2mm≤1 处，尺寸﹤2 mm × 3mm≤2处，尺寸﹤2mm×4mm6正面印刷图案偏离因为硅片与网版未完全对准而引起的图案偏离印刷边界到硅片边沿的距离差别≤0.5㎜印刷边界到硅片边沿的距离差别0.5㎜<ｄ<1mm超过Ⅱ级类片标准电池片的外观检验标准2011.1.253通用WI-SIP-0017正面色差PECVD沉积氮化硅减反射膜的色差及均匀性无同一片电池上因色差因素导致的色彩不均匀面积应小于2 cm2同一片电池上因色差因素导致的色彩不均匀面积应小于5cm28正面色斑有制绒或赃污引起的色彩不均匀无轻微色斑面积，≤2c㎡,无点状色斑轻微色斑面积总计≤4 c㎡9黄金斑PECVD时电池片正面被颗粒掩盖引起无色斑面积，≤1m㎡,数量≤3个色斑面积≤2m㎡,数量>3个10正面脏污因各种原因引起的脏污可允许有3个以下直径小于1.5mm的脏污显著脏污、面积不超过电池片总面积的30%显著脏污11正面划伤电池工艺过程中因各种原因造成的正面划伤、绒面破坏无轻微划伤，长度〈3mm轻微划伤，划伤长度〈5mm12正面水痕去除磷硅玻璃层后，经清洗、烘干（或甩干）后流下的水痕同一片电池上因水痕因素导致的色彩不均匀面积应小于2cm2同一片电池上因水痕因素导致的色彩不均匀面积应小于3cm2同一片电池上因水痕因素导致的色彩不均匀面积应〈4cm213正面指印操作过程中在电池片上留下的指纹同一片电池上因指印因素导致的色彩不均匀面积〈2 cm2同一片电池上因指印因素导致的色彩不均匀面积〈3cm2同一片电池上因指印因素导致的色彩不均匀面积〈4cm214背面印刷图案偏离因为硅片未完全对准网版而引起的图案偏离背面印刷外围到硅片边沿距离差别≤0.5 mm背面印刷外围到硅片边沿距离差别0.5＜b＜1 mm背面印刷外围到硅片边沿距离差别b＞1 mm15背面主栅缺损≤1处断线，且断线长度≤5.0mm≤1处断线，且断线长度≤5.0mm不能多于2处断线，且断线长度≤5.0mm16背铝缺损因印刷或烧结炉传送带结构等原因导致背铝缺损。

太阳能多晶电池片级别修订文件
电池片最新分档标准
A）分档标准（多晶绒面156*156）.见表a-1;
表a-1
B)等级名称解释：
A1:表面符合A级判定标准.19%>η>16.6%;ff>75%;Irevl<3a;rsh>10ohm;
B1:表面符合B级判定标准.19%>η>16.6%;ff>75%;Irevl<3a;rsh>10ohm;
B5：表面符合A级或B级判定标准. 19%>η>16.6%;ff>75%;Irevl<3a;rsh>10ohm;
C1：○1一部分是效率在15%-16%的电池；○2一部分是效率在16%-16.6%的电池；○3一部分是16.6%-19%的斑点.水痕.
手印.色斑等C级电池；○4还包括TTV超差（TTV>45）.厚（厚度<160um）薄(厚度>215um)不均的电池；
C2：分为两部分：一部分是效率在10%-15%的电池；一部分是效率小于10%的电池；
C3：原23仓电池：19%-15%.ff〉75.irevl>3a.rsh<10ohm;
C4:包括两部分：一部分是19%-15%.75%>ff≥70%.的电池；一部分是19%-15.ff<70%的电池；
C5：生产中效率在15%-19%的可划片（组件车间规格为：缺角面积小于整片的1/4面积；电池车间的规格为：蹦边.缺角《15mm*15mm的电池片），分为15%-16%，16%-16.6%，16.6%-19%三部分；
C6：已在焊接线中使用过的电池片为焊后片；
特殊说明：
多晶绒面125*125和多晶多光面电池不再编制分档标准.库存电池仍按原分档标准；。

1.0 适用范围 1.1 这份标准适用于本公司电池片部门生产的所有太阳能电池片。

1.2 适用于单晶/多晶电池片的生产,标准生产次序包括: 镀SiN 减反射镀膜以及丝网印刷。

1.3 外观检测分为三个等级，Q1，Q2，Q3。

Q1是最高品质等级，Q2稍低于Q1，Q3仅适用于切割电池片后做成小组件，供应给有特殊需要的顾客。

2.0 定义： 2.1 减反射膜ARC: 电池片受光面所涂的一层减少阳光反射的膜。

2.2 表面污染：电池表面沉淀物。

2.3 崩边片：边沿缺失厚度方向没有贯穿整片电池片厚度。

2.4 缺角：边沿缺失厚度方向贯穿整片电池片厚度。

3.0 检验基础: 3.1 条件： 3.1.1 检验员应有正常的视力，无色盲。

无需放大镜。

3.1.2 色差在室内正常光线下，目视；其他用直尺（游标卡尺）测量。

3.1.3 检查距离:0.3~0.5米 (一个手臂的距离)， 角度：30-90°。

3.1.4 检查时间： 每个部分3~5秒。

3.2 工具：直尺、游标卡尺 3.3 规则图形（如圆形、正方形、长方形）的面积按不良实际面积计算。

4、检验项目及要求 类别 Q1级Q2级Q3级外形尺寸125*125(±0.5)mm, 125*125(±0.5)mm,无分类 156*156(±0.5)mm, 156*156(±0.5)mm,主栅线、背电极按供应商图纸主栅线、背电极按供应商图纸Q1级Q2级Q3级减反射膜色差深蓝色、中蓝色、淡蓝色发白的兰色或浅蓝发白的蓝色/浅蓝颜色均匀一致，无明显颜色过渡的区域, 明显色差的单个面积≤4mm2 ，总面积≤10mm2，边缘细栅线之外的色差面积≤20mm21:单一色差最大区域10mm X10mm+1个多种色差最大区域5mm X 5mm单片电池≤有2种色差区域2:刻蚀过刻引起的色差。

单一色差最大区域10mm X10mm+2个多种色差最大区域5mm X 5mm小白点数量≤3个，且每个小白点的区域为0.5mmX0.5mm。

太阳能电池板检验标准
1目的
对太阳能电池板进行质量监控,确保电池板外观满足客户的要求;
2范围
适用于太阳能电池板检验
3定义
无
4内容：
检验方法及标准
按表1所有项目进行检验;
室内整机目检工位800～1200Lux．必需配带良好静电防护措施配带干净手套或者静电指套与防静电手环接上静电接地线．大概离眼睛30-40cm的距离.先保持机台检查面与视线垂直,上下翻转大于45度；左右翻转大于45度.每个面检查大概5秒,视力要求：检验人员裸视或矫正视力以上.
检验工具
卡尺,菲林片
5 检验标准
表1 多晶电池片外观检验标准。

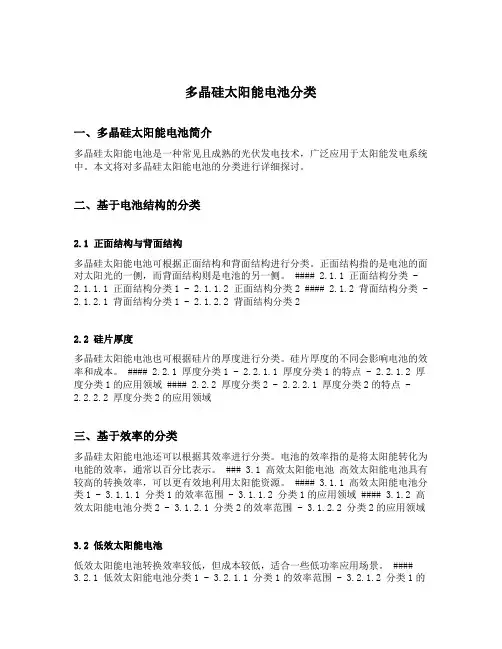

多晶硅太阳能电池分类一、多晶硅太阳能电池简介多晶硅太阳能电池是一种常见且成熟的光伏发电技术，广泛应用于太阳能发电系统中。

本文将对多晶硅太阳能电池的分类进行详细探讨。

二、基于电池结构的分类2.1 正面结构与背面结构多晶硅太阳能电池可根据正面结构和背面结构进行分类。

正面结构指的是电池的面对太阳光的一侧，而背面结构则是电池的另一侧。

#### 2.1.1 正面结构分类 - 2.1.1.1 正面结构分类1 - 2.1.1.2 正面结构分类2 #### 2.1.2 背面结构分类 - 2.1.2.1 背面结构分类1 - 2.1.2.2 背面结构分类22.2 硅片厚度多晶硅太阳能电池也可根据硅片的厚度进行分类。

硅片厚度的不同会影响电池的效率和成本。

#### 2.2.1 厚度分类1 - 2.2.1.1 厚度分类1的特点 - 2.2.1.2 厚度分类1的应用领域 #### 2.2.2 厚度分类2 - 2.2.2.1 厚度分类2的特点 -2.2.2.2 厚度分类2的应用领域三、基于效率的分类多晶硅太阳能电池还可以根据其效率进行分类。

电池的效率指的是将太阳能转化为电能的效率，通常以百分比表示。

### 3.1 高效太阳能电池高效太阳能电池具有较高的转换效率，可以更有效地利用太阳能资源。

#### 3.1.1 高效太阳能电池分类1 - 3.1.1.1 分类1的效率范围 - 3.1.1.2 分类1的应用领域 #### 3.1.2 高效太阳能电池分类2 - 3.1.2.1 分类2的效率范围 - 3.1.2.2 分类2的应用领域3.2 低效太阳能电池低效太阳能电池转换效率较低，但成本较低，适合一些低功率应用场景。

#### 3.2.1 低效太阳能电池分类1 - 3.2.1.1 分类1的效率范围 - 3.2.1.2 分类1的应用领域 #### 3.2.2 低效太阳能电池分类2 - 3.2.2.1 分类2的效率范围 - 3.2.2.2 分类2的应用领域四、基于生产工艺的分类多晶硅太阳能电池还可以根据其生产工艺进行分类，不同的生产工艺会影响电池的性能和成本。

多晶电池片外观分级标准文件编号 Q/BEST G 08001-2010 版本号01实施日期 2011-1-1 页 次1/4批 准审核编 制 1 目的本标准规范本公司多晶电池片外观质量要求，统一多晶电池片外观分级标准，方便公司生产、控制及提高产品质量，并为多晶电池片的使用、销售提供依据。

2 适用范围本标准适用于本公司生产的所有多晶电池片，包括自用电池片、代加工电池片、对外销售的电池片（如客户有特殊要求做另外规定）。

3 检查工具及条件: a.检验工具:PVC 手套、口罩、日光灯、水平台、塞规、卡尺、污点对比卡、塑料垫片、插片盒。

b.检验条件:1、照度800lux 日光灯下；2、洁净水平的检验台，双手佩戴PVC 手套，轻拿轻放；4 术语、定义A+级：可供直接销售。

A 级：用于本公司生产组件，但不能做电池片A+级电池片对外销售。

A-级：不能用于本公司生产电池组件，但可做销售处理及做小组件。

B 级：存在严重缺陷，可利用率极低，但可对特殊要求的客户销售。

报废：不能作为电池片销售和利用。

5 外观要求电池片外观、性能、效率根据其缺陷情况分为A+级、A 级、A-级、B 级、废片五种，各级别的判定方法如表1。

实施日期2011-1-1 页次2/4表1序号项目级别及外观要求A+ A A- B1弯曲度180～220um125≤2.0mm156≤2.5mm125≤2.0mm156≤2.5mm2.0mm<125≤2.5mm2.5mm<156≤4.0mm125>2.5mm156>4.0mm2 色差同一片电池片颜色均匀一致,无色差。

单片无明显色差；整批电池片不允许出现悬殊色差。

单体电池颜色不均匀，允许存在跳色色差，最多跳一个相近色（例如：蓝色到红色存在于单体电池上），单体电池最多只允许存在3种颜色。

同一片电池片允许颜色不均匀（蓝色-深蓝色-红色-黄褐色），允许存在跳色色差，跳色≥2个相近色，或同一片电池片上有3种以上颜色。

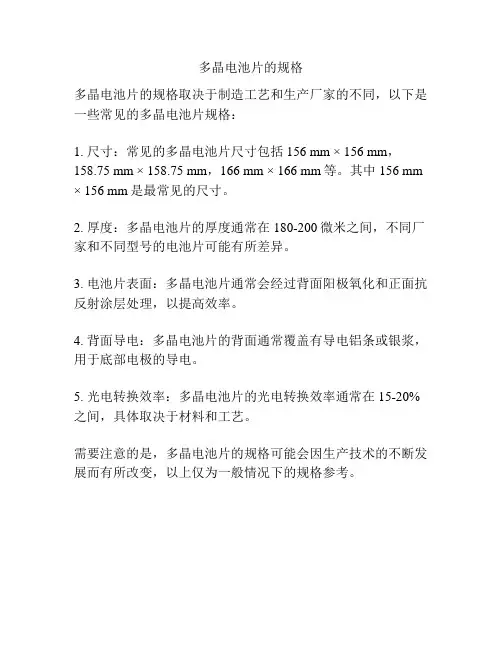

多晶电池片的规格
多晶电池片的规格取决于制造工艺和生产厂家的不同，以下是一些常见的多晶电池片规格：
1. 尺寸：常见的多晶电池片尺寸包括156 mm × 156 mm，158.75 mm × 158.75 mm，166 mm × 166 mm等。

其中156 mm × 156 mm是最常见的尺寸。

2. 厚度：多晶电池片的厚度通常在180-200微米之间，不同厂家和不同型号的电池片可能有所差异。

3. 电池片表面：多晶电池片通常会经过背面阳极氧化和正面抗反射涂层处理，以提高效率。

4. 背面导电：多晶电池片的背面通常覆盖有导电铝条或银浆，用于底部电极的导电。

5. 光电转换效率：多晶电池片的光电转换效率通常在15-20%之间，具体取决于材料和工艺。

需要注意的是，多晶电池片的规格可能会因生产技术的不断发展而有所改变，以上仅为一般情况下的规格参考。

电池片外观及分类技术标准
编制：
审核：
批准：
发布日期：实施日期：
1 目的
1.1 确保用于晶硅组件的电池片满足质量要求。

2 适用范围
2.1 使用于公司晶硅组件生产所用的所有电池片。

3 职责
3.1 技术部负责本标准的制订、解释及维护。

3.2 采购物流部负责按本标准采购电池片。

3.3 质量管理部负责按本标准对来料电池片进行检验。

3.4 生产部负责按本标准对电池片外观及性能进行全数检验并分类。

4 工作内容
4.1 电池片外观检验
4.1.1 检验方式：一般日光灯光源下，采用目测方式及使用塞尺、钢直尺、点规等工具辅助进行检验。

4.1.2 检验项目及判定标准
欢迎阅读本文档，希望本文档能对您有所帮助!
欢迎阅读本文档，希望本文档能对您有所帮助!
4.2 电池片性能分档
4.2.1 分档标准
4.2.2 分档方法：4.2.1序号4-19按照最佳工作电流Iap进行分档，序号1、2、3、20、21、22按转换效率进行分档。

4.3 检验分档顺序：电池片进行外观检验分类后方可进行电性测试分档。

欢迎阅读本文档，希望本文档能对您有所帮助!。

1．目的为规范成品太阳电池片的外观判检工作，保证检验项目完整、检验作业方法和检验数据准确；统一生产、质量、销售认识以满足顾客所需，特制定本本电池片检验标准。

2．适用范围本标准内部适用，检验范围为本公司生产的单多晶硅太阳能电池片。

3. 工作职责质量管理部负责外观判检项目的具体实施，对所有成品太阳电池片进行目测全检；所有检验人员严格按照本文件规定进行操作。

4. a判检工具PVC 手套、日光灯、塞尺、外观判检模具、直尺、塑料垫片、插片盒、高密度泡沫盒、黑色油笔、口罩。

b判检作业条件1、照度800lx 日光灯下；2、洁净水平的判检操作台面上；3、每片电池片自然水平放置于判检操作台面，不得人为挤压；4、佩戴PVC 手套、轻拿轻放，保持3 秒/片检片速度；5、统一由一个检验员先进行背面判检再由另外的检验员进行正面判检，避免判检翻片过程中的电池片损伤。

6、判检人员保持直立坐姿，从正上方（视线与判检水平桌面呈80°～90°）对电池片进行观测，前胸距离电池片中心点水平距离约16cm，人眼距离电池片中心点视线距离约28cm 5. 检验标准（一）包括各等级的分类、检验项目及说明、各等级产品的接收条件等，列于下表：检验项目及说明A类B类C类A级A1级B1级B2级C级1．效率光电转换效率(Eff.)2．正面次栅断开无断栅宽度L≤1mm，数量≤3条断栅宽度L＞1mm，数量≤3条超过B1标准3．正面栅线结点无无数量≤2处，且长、宽分别小于2 mm和0.3mm超过B1标准L4．正面是否漏浆由网版原因引起的漏浆无无漏浆面积≤1mm2，数量≤2个超过B1标准5．正面主栅缺损无无缺损面积≤4mm2超过B1标准6．正面印刷图案偏离因为硅片与网版未完全对准而引起的图案偏离无印刷边界到硅片边沿的距离差别≤0.5 mm印刷边界到硅片边沿的距离差别0.5 mm＜d＜2mm印刷边界到硅片边沿的距离差别0.5mm＜d＜2mm超过B类标准为等外品7．正面色差PECVD沉积氮化硅减反射膜的色彩及均匀性单片蓝色，色彩均匀，且同一包电池片的色彩一致单片色差肉眼观察不明显，且同一包电池片的色彩一致肉眼可见色差，透过毛玻璃观察不明显；且同一包电池片的色彩一致超过B1标准；同一包色彩一致8．正面色斑. 因制绒或脏污引起的色彩不均匀无轻微色斑面积总计≤1.5cm2，无点状色斑色斑面积总计≤4cm2严重色斑9．黄金斑PECVD时电池片正面被颗粒掩盖引起无色斑面积≤1mm2，数量≤3个色斑面积≤1mm2，数量＞3个超过B1标准10．正面玷污因各种原因引起的玷污无无沾污面积≤1mm2，数量＞3个超过B1标准11．正面划伤电池工艺过程中因各种原因造成的正面划伤、绒面破坏无轻微划伤，长度＜5cm超过A1标准12．正面水痕去除磷硅玻璃层后，经清洗、烘干（或甩干）后留下的水痕无无水痕颜色较浅，长度≥5cm；水痕颜色较明显，长度＜5cm超过B1标准13．正面指印操作过程中在电池片正面留下的指纹无轻微指纹，色差较浅引起色差引起较重色差d14.正面白边因刻蚀过度引起的镀膜后边缘发白无色差较浅，h≤1mm1mm≤h≤2mm h＞2mm15．背面印刷图案偏离因为硅片未完全对准网版而引起的图案偏离无背电极与背电场接触距离差别△≤0.5mm，背电场四边印刷边界到硅片边沿距离差别△1≤0.5mm，圆角印刷边界到硅片边沿距离差别△≤1.0mm背电极与背电场接触距离差别△≤0.5 mm，背电场四边印刷外围到硅片边沿距离差别△1≤0.5mm，圆角印刷边界到硅片边沿距离差别△≤1.0mm超过B1标准16．背面主栅缺损无缺损面积d≤2mm2缺损面积2mm2≤d≤4mm2超过B1标准17．背铝缺损因印刷或烧结炉传送带结构等因素导致背铝缺损.无单个缺损面积≤1mm2数量≤4个单个缺损面积≤4mm2数量≤4个超过B1标准18．背面铝珠无无有微小铝刺但已经刮平铝珠高度h≤0.2 mmh＞0.2 mm19．背面鼓包鼓包高度h≤0.2mm，并且总面积S≤20mm2鼓包高度h≤0.2 mm，并且总面积20＜S≤60 mm2鼓包高度h≤0.2 mm，并且总面积60＜S≤100 mm2超出B1标准20.背面脱粉因浆料原因烧结不完全导致背场或背电极致密度不够用手抚摸手套上基本无残留物用手抚摸手套上基本无残留物用手抚摸手套上有较明显残留物用手抚摸手套上有较明显残留物，且相接触一片正面有掉落物dhh21．崩边无正面崩边L1≤1 mm ，且数目≤2个 背面崩边忽略不计正面崩边L1≤1 mm ， 且数目≤2个 背面崩边忽略不计 L1≤1 mm ，数量≤3个≤5个，或者L1＞1 mm 数量≤3个 背面崩边忽略不计超过B 类标准22．V型缺口无无无无L2≤ 5.0 mm ， 且无隐裂 23．弧形缺口无 无 无 无D ≤2.0 mm L3≤ 5.0 mm数量≤1个， 且无隐裂 24．缺角因各种原因导致的缺角无 无 无 无缺角尺寸 ≤15 mm×2mm ， 且无隐裂 25.弯曲≤1.8mm ≤1.8mm ≤1.8mm ＞1.8mm26．隐裂因各种原因导致的隐形裂纹 无 无 无 无 无（二）等外品的说明所有成品电池片，如果发现有隐裂，则一律归为等外品。

太阳能电池板检验标准
1目的
对太阳能电池板进行质量监控，确保电池板外观满足客户的要求。

2范围
适用于太阳能电池板检验
3定义
无
4内容：
4.1检验方法及标准
按表1所有项目进行检验。

室内整机目检工位800〜1200Lux •必需配带良好静电防护措施（配带干净手套或者静电指套与防静电手环接上静电接地线）•大概离眼睛30-40cm的距离.先保持机台检查面与视线垂直,上下翻转大于45度；左右翻转大于45度.每个面检查大概5秒,视力要求：检验人员裸视或矫正视力1.0以上.
4.2检验工具
卡尺，菲林片
5检验标准
表1多晶电池片外观检验标准
片。

电池片的检验一、检验的条件1．不低于800LX的照射下，距离电池片30-50cm的距离，目视方向垂直于电池片表面观察。

二、检验的方法1、拿取电池片时要轻拿轻放，125的电池片保持在1-2的检测速度，150及156的电池片要一片一片的进行检查。

三、检测项目1．颜色色差2．绒面色斑3．亮斑4．裂纹、裂痕及穿孔5．弯曲的6．崩边、缺口、掉角7．印制偏移8．TTV9．铝珠、铝苞10．印刷图形11．漏浆12．外形尺寸注：08年3月底质量部更新了新的检验作业指导书四、颜色色差A级1、多晶硅片：单体电池的颜色均匀一致，颜色的范围从蓝色开始，经深蓝色、红色、黄褐色、到褐色之间允许相近色的色差（蓝色和深蓝色存在单体电池上，但不允许跳色），主体颜色为深蓝色，单体电池最多只允许两种颜色。

2、单晶电池片：同一片电池片颜色均匀一致，颜色范围中没有褐色，其他同多晶A级的判别。

新的标准：单片上均匀一致的不同颜色的电池片，按照淡蓝、蓝色、红色三种进行分类。

B级1、多晶硅片：单体电池颜色不均匀，允许存在跳色色差，最多跳一个相近色（例如：红色和褐色存在于单体电池上），主体颜色为蓝色-红色范围，单体电池最多只允许存在三种颜色。

2、单晶电池片：与多晶电池片相比，只少了主体颜色，其他同多晶B级的判别。

新的标准：与旧标准相同C级1．多晶硅片：同一片电池允许颜色不均匀（蓝色-深蓝色-红色-黄褐色-褐色）允许存在跳色色差，同以电池片上可以有≥2个相近色。

2．单晶电池片：与多晶电池片相比，颜色范围中少了褐色，其余同多晶C级的判别。

新的标准：与旧标准相同注：当单片上为均匀一致得到不同颜色，判为A级，但需按照淡蓝、蓝色、红色三种进行单测单包。

五、绒面色斑（水痕印、未制绒、未镀膜、手指印、斑点等）A级变更前：允许有轻微缺陷，缺陷部分的总面积不超过电池片总面积的10%，个数不超过3个。

A级暂定变更后：把绒面色斑分成两种类型：发白色斑和淡蓝色斑（1）发白色斑由于存在蓝色到白色的跳色，故A级片绒面色斑中决不允许有发白色斑，缺陷总面积占电池片总面积的0—30%，个数不超过5个，符合此标准的均判为B级。
