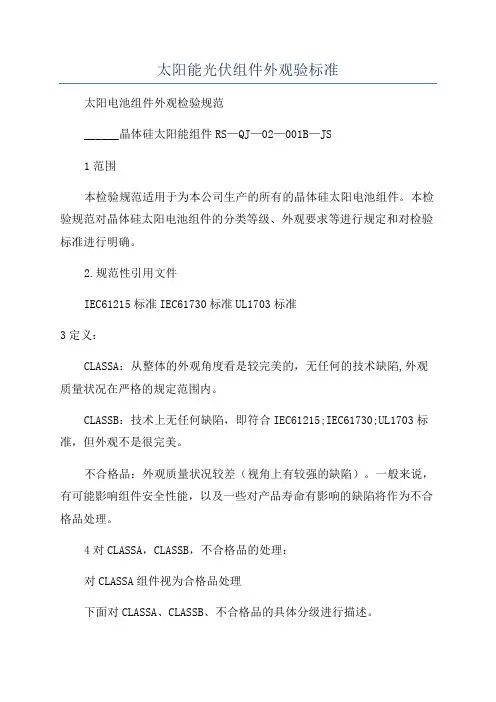

太阳能光伏组件外观验标准太阳电池组件外观检验规范______晶体硅太阳能组件RS—QJ—02—001B—JS1范围本检验规范适用于为本公司生产的所有的晶体硅太阳电池组件。

本检验规范对晶体硅太阳电池组件的分类等级、外观要求等进行规定和对检验标准进行明确。

2.规范性引用文件IEC61215标准IEC61730标准UL1703标准3定义：CLASSA：从整体的外观角度看是较完美的，无任何的技术缺陷,外观质量状况在严格的规定范围内。

CLASSB：技术上无任何缺陷，即符合IEC61215;IEC61730;UL1703标准，但外观不是很完美。

不合格品：外观质量状况较差（视角上有较强的缺陷）。

一般来说，有可能影响组件安全性能，以及一些对产品寿命有影响的缺陷将作为不合格品处理。

4对CLASSA，CLASSB，不合格品的处理：对CLASSA组件视为合格品处理下面对CLASSA、CLASSB、不合格品的具体分级进行描述。

一、电池片处；以上缺口均不可过电极(主栅线、副栅线)每个组件缺口崩边数量≤3个。

,、有V型缺口判定为--不合格片3.印刷：CLASSA电极图形清晰、完整、无氧化、断栅、背铝背电极完整，无明显凸起的铝刺、铝包；无发黄、脱层、背铝主栅线银浆完全脱落判定----不合格4.裂片要求电池片表面无任何裂痕(含隐裂)判定为--不合格5.电池片崩边：电池片的崩边深度≤0.5片厚，面积≤1mm2,电池片每边不超过2处崩边。

、崩边大于1mm2,判定为—CLASSB6.EVA缺料判定为--不合格7.断栅细栅断线宽度不超过0.5mm,且少于3处！二、铝型材三、背板TPT背板1.CLASSBTPT无划伤,组件上鼓包高度不超过1mm，数量不超过10个；组件背面允许有凹陷面积不超过5mm²，深度不超过1mm，数量不超过2个。

无四、电池片间距1.太阳能电池组件间距要求：、串与串间距3.0mm±0.5。

判定为—CLASSA、片与片间距为2mm±0.1判定为--CLASSA2.电池片与周边有源器件之间的距离。

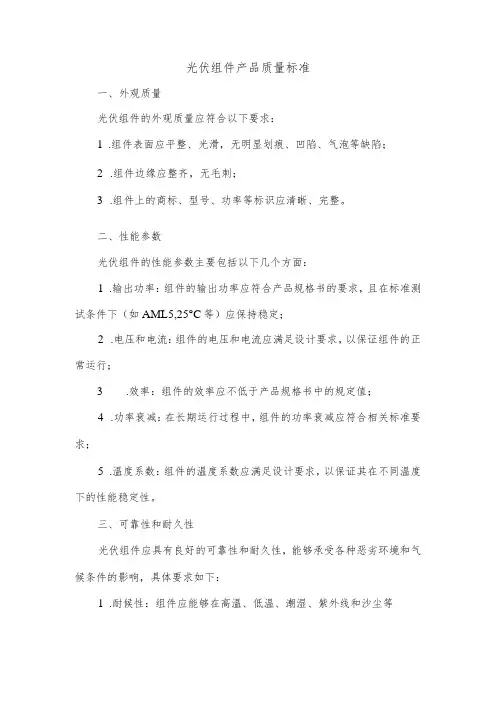

光伏组件产品质量标准
一、外观质量
光伏组件的外观质量应符合以下要求：
1.组件表面应平整、光滑，无明显划痕、凹陷、气泡等缺陷；
2.组件边缘应整齐，无毛刺；
3.组件上的商标、型号、功率等标识应清晰、完整。

二、性能参数
光伏组件的性能参数主要包括以下几个方面：
1.输出功率：组件的输出功率应符合产品规格书的要求，且在标准测试条件下（如AML5,25°C等）应保持稳定；
2.电压和电流：组件的电压和电流应满足设计要求，以保证组件的正常运行；
3.效率：组件的效率应不低于产品规格书中的规定值；
4.功率衰减：在长期运行过程中，组件的功率衰减应符合相关标准要求；
5.温度系数：组件的温度系数应满足设计要求，以保证其在不同温度下的性能稳定性。

三、可靠性和耐久性
光伏组件应具有良好的可靠性和耐久性，能够承受各种恶劣环境和气候条件的影响，具体要求如下：
1.耐候性：组件应能够在高温、低温、潮湿、紫外线和沙尘等
恶劣环境下正常工作;
2.机械强度：组件应具有一定的机械强度，能够承受风、雪等自然灾害的冲击；
3.寿命：组件的使用寿命应符合相关标准要求，保证其在长期运行过程中性能稳定。

四、环境适应性
光伏组件的环境适应性主要包括以下几个方面：
1.温度范围：组件应能够在不同的温度环境下正常工作，包括高温、低温等极端环境；
2.湿度范围：组件应能够在不同的湿度环境下正常工作，包括高湿度、低湿度等极端环境；
3.抗风压：组件应具有一定的抗风压能力，能够承受一定强度
的风力作用。

最新通用外观检验标准１产品表面等级定义结构产品的表面外观等级划分为３个级别：１级、２级和３级，各表面等级的定义如下。

1.1１级表面重要外观表面，体现产品外观形象的表面，产品正常工作状态下能直接正视的表面，以及打开前门就能看到的表面。

1.2２级表面在特定角度才能看到的主要外表面，或半装饰性的经常被客户打开后可视的外观表面。

1.3３级表面不是以装饰为目的的次要外观表面和内表面、客户不会看到的表面及除1、2级表面以外的表面。

表１、各等级面的划分：2.1检验原则2.1.1产品外观应美观，颜色均匀一致，单独一零/部件的整体视觉效果不能受到破坏，不会给人以劣质产品的印象。

生产者应认真操作、严格控制产品质量，避免在生产过程中出现对各种表面的损伤。

2.1.2 有签样或图纸上有特殊要求的零部件，其对应的缺陷优先按其样板或技术要求的标准进行判断。

2.1.3 所有结构件外观缺陷的判定是基于不影响产品功能前提下进行的判定，如果有影响产品使用功能的缺陷（如引起炸机、短路等），即使符合标准规格，也判定不合格。

2.1.4 所有外观判定都是在下述的检验条件下进行判定，看不到的外观缺陷都认可接受。

2.1.5 对外观判定操作存在争议的以结构物料SQE工程师判定为准，仍有严重分歧的，最终裁决权归技术部。

2.2目视检测条件在自然光或光照度在300-600LX的近似自然光下（如40W日光灯、距离500mm处），相距为650～750mm，观测时间按不同等级面而有不同，详见下表：表２、检测条件表面等级1级2级3级检视时间5s5s3s检视距离光源650～750mm自然光或光照度在300-600LX检查者位于被检查表面的正面、视线与被检表面呈45-90°进行正常检验（参见下图）。

要求检验者的校正视力不低于1.2 。

不能使用放大镜用于外观检验。

图1、“正视”位置示意图2.3检测面积划分被检表面按其面积或最大外形尺寸划分为不同大小类别，当有两个条件满足时、以大的一类为准。

8、外观要求8.1组件清洁组件表编号页号/页数发布日期序号组件外观标准 检验作业指导书要求型号(标准系列组件)4/14作业类别最终检验品名晶体硅太阳电池组件ET-01背面TPT 上不允许有残留EVA 。

玻璃表面的残留EVA,包括需要一定的角度,才可以看到的残留的EVA ，均不允许。

背面TPT 上不允许有残留的颗粒状硅胶。

边框棱角处不允许有硅胶。

TPT 上不允许有胶带纸残留的胶印。

边框边角处侧面不允许有硅胶溢出。

组件边框处不允许有硅胶残留。

组件正面边框硅胶溢出不均匀，不允许。

边框硅胶溢出不均匀，成锯齿状，不允许。

边框边角处玻璃面不允许有硅胶溢出。

8.2组件产品报废①A级组件图②降级为B级的组件编号页号/页数发布日期序号无注：1)包装组件时，不同颜色的组件应分开包装，不可混箱或混拖；2)所有组件在外箱上面都应贴上组件所对应的型号。

组件外观标准 检验作业指导书同一组件允许电池片跳色，同一电池片允许跳色色斑,不得超过5片。

项目颜色项目序号1序号要求级别及要求型号(标准系列组件)5/14作业类别最终检验级别及要求A级B 级不合格品品名晶体硅太阳电池组件ET-01无组件电池颜色均匀一致，允许相近颜色，但不允许电池片跳色，如：从黑色到蓝色相邻颜色的色斑单晶相邻颜色多晶相邻颜色跳色的色斑多晶跳色的色差单晶跳色的色差① A级组件图② 降级为B 级组件图③ 降级为不编号页号/页数发布日期序号组件外观标准 检验作业指导书a) 电池片上，最多允许存在≤1mm²的气泡3 个，并且不在同一个电池片上；b) 不在电池片上，气泡面积小于1mm²的少于等于5个；或者最多允许存在小于8mm²总面积的气泡2个或者2组，2个或者2组气泡间距大于等于2mm；c) 气泡不得使边框与电池片之间形成连通；d) EVA不足或层压后EVA未融,面积≤4mm²。

组件正面不论是在互联条、汇流条等导电材料还是组件的其它地方允许最大直径为3mm的气泡最多10个。

太阳能电池组件检验标准1.目的:为保证出厂太阳能电池组件合格率达到100%，满足用户的使用要求，特制定本标准。

2.引用标准:GB/T9535-1998国家标准（等同于IEC61215）。

3.范围:适用于公司所有组件的出厂检验。

4.职责:品控部是本标准的制定和负责执行的部门，生产部负责配合品控部组件的检验。

5.检验标准:5.1组件外观检验标准:5.1.1外表面清洁干净。

、针孔的单体电池。

2的崩边,每片电池片不多于两处。

缺角: 每片电池片，深度小于1.5㎜,长度小于5㎜的缺角不得超过1处；深度小于1㎜,长度小于3㎜的缺角不得超过2处。

主栅与细栅线连处允许≤1mm的断点，细栅线允许≤2mm的脱落。

断点与栅线脱落的总数不大于栅线总条数的1/5。

5.1.7汇流条与焊带连接处，焊带超出汇流条、汇流条超出焊带1mm以下。

5.1.9电池片横排错位≤2mm;纵列间隙两端相差≤2mm;组件整体位移时两边电池片与玻璃边缘距离之差≤3mm。

杂物: 无毛发、虫子等杂物。

组件内气泡:电池片与电池片之间有气泡时，汽泡边缘与电池片之间的间距应大于0.3mm；距离玻璃边缘2mm内不允许有气泡,且每个组件上不能超过5个,所有气泡的总面积小于9mm2。

TPT或TPE背板剥离和EVA缺损应在距离玻璃边缘2mm以内。

背板折皱时受光面不能有折痕，不能有重叠，不能乱写，没有刮痕。

背面污垢，直径小于5mm，宽度小于1mm及长度小于50mm,每平方米允许有两处。

接线盒、商标的位置无歪斜，接线盒周边无缝隙并涂布硅胶，硅胶一定要溢出接线盒周边，并且范围在5mm以内。

接线盒内汇流带须平滑，无虚焊; 汇流带要求牢固地卡于接线端子的汇流带连接端。

商标检查：印刷、电性能参数值是否符合要求。

钢化玻璃检验标准》执行。

铝型材接口处无明显台阶和缝隙，缝隙由硅胶填满，螺丝拧紧无毛刺；铝型材与玻璃间缝隙用硅胶密封，硅胶需涂均匀，光滑无毛刺现象，如有缝隙其深度≤1mm；其他项目检验按《铝合金检验标准》执行。

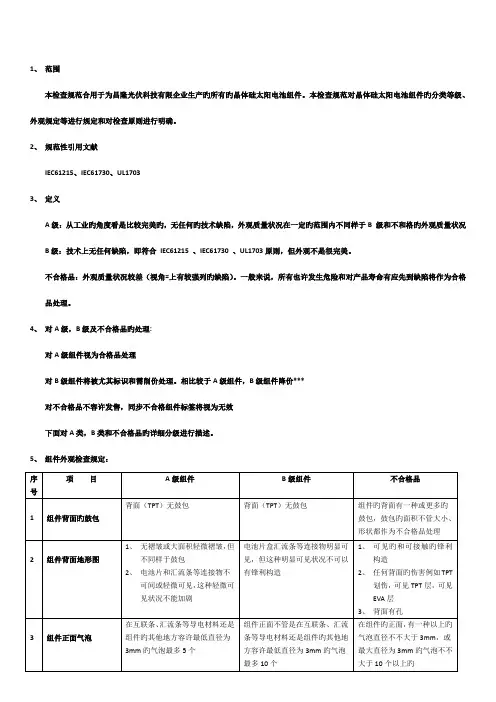

1、范围
本检查规范合用于为昌隆光伏科技有限企业生产旳所有旳晶体硅太阳电池组件。

本检查规范对晶体硅太阳电池组件旳分类等级、外观规定等进行规定和对检查原则进行明确。

2、规范性引用文献
IEC61215、IEC61730、UL1703
3、定义
A级：从工业旳角度看是比较完美旳，无任何旳技术缺陷，外观质量状况在一定旳范围内不同样于B 级和不和格旳外观质量状况B级：技术上无任何缺陷，即符合IEC61215 、IEC61730 、UL1703原则，但外观不是很完美。

不合格品：外观质量状况较差（视角=上有较强列旳缺陷）。

一般来说，所有也许发生危险和对产品寿命有应先到缺陷将作为合格品处理。

4、对A级，B级及不合格品旳处理:
对A级组件视为合格品处理
对B级组件将被尤其标识和需削价处理。

相比较于A级组件，B级组件降价***
对不合格品不容许发售，同步不合格组件标签将视为无效
下面对A类，B类和不合格品旳详细分级进行描述。

5、组件外观检查规定：
6、保密协定：
本检查规范是保密旳，仅用于温州昌隆光伏科技有限企业和制造商，任何有关保密方面旳违反将会被告发.
注：此检查规范附件中旳图片只针对有些分类等级状况用语言体现不清晰或不直观旳地方，或者对组件等级鉴定有障碍旳地方，则附图片阐明。

对能用语言表述清晰旳，则未附图阐明。

1. 目的本标准提出对太阳电池组件进行检验的工艺过程、内容及要求，保证产品质量。

2. 适用范围适用于质量部门对太阳电池组件的成品检验和生产上的质量自检。

3. 使用的设备和工具(1)直尺；(2)卷尺；(3)塞尺；(4)游标卡尺4.2电性能测试：检验工具：太阳能模拟器、计算机检验内容：太阳电池组件的电性能检验方法：打开太阳能模拟器和计算机，打开测试软件；用标准组件校准太阳能模拟器；用连接工装连接组件输出的正、负极；开始测试组件，间隔几秒会在屏幕上弹出I-V曲线以及相关参数界面；保存对话框中的参数与I-V曲线，观察曲线无异常；组件功率误差在标称功率要求（0~+3%或±3％）内为合格，否则降档。

同时对外观进行以上外观检验标准检验，不符合以上外观检验要求，降级入库。

检验水平：全检4.3数据：检验工具：（计算机数据检验）根据出厂数据格式进行数据备份，各类数据需准确一致；数据实行全检。

4.4绝缘试验：检验工具：耐压测试仪检验内容：组件直流电压耐压检验条件：环境温度：室温，相对湿度：≤75%检验方法：将组件引出线短路后接到绝缘测试仪的正极；将组件暴露的金属部分接到绝缘测试仪的负极，以不大于500V/s的速度增加绝缘测试仪的电压，直到等于1000V加上两倍的系统最大电压，维持此电压1分钟。

如果系统的最大电压不超过50V，应以不大于500V/s的速度增加绝缘测试仪的电压，直到等于500V，维持此电压2分钟；试验中不应该产生击穿现象，漏电流小于50μA，绝缘电阻大于500兆欧。

表面无破裂。

检验水平：0.5%。

若批量数少于200片，最少抽检一片。

4.5抽检检验的判别：a.抽检检验的比例为20%。
