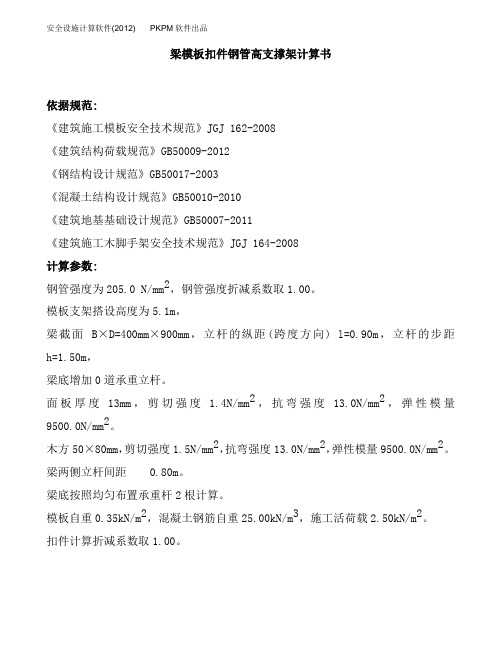

梁模板扣件钢管高支撑架计算书依据规范:《建筑施工模板安全技术规范》JGJ 162-2008《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2003《混凝土结构设计规范》GB50010-2010《建筑地基基础设计规范》GB50007-2011《建筑施工木脚手架安全技术规范》JGJ 164-2008计算参数:钢管强度为205.0 N/mm2，钢管强度折减系数取1.00。
模板支架搭设高度为5.1m，梁截面B×D=400mm×900mm，立杆的纵距(跨度方向) l=0.90m，立杆的步距h=1.50m，梁底增加0道承重立杆。
面板厚度13mm，剪切强度 1.4N/mm2，抗弯强度13.0N/mm2，弹性模量9500.0N/mm2。
木方50×80mm，剪切强度1.5N/mm2，抗弯强度13.0N/mm2，弹性模量9500.0N/mm2。
梁两侧立杆间距 0.80m。
梁底按照均匀布置承重杆2根计算。
模板自重0.35kN/m2，混凝土钢筋自重25.00kN/m3，施工活荷载2.50kN/m2。
扣件计算折减系数取1.00。
510图1 梁模板支撑架立面简图按照模板规范4.3.1条规定确定荷载组合分项系数如下： 由可变荷载效应控制的组合S=1.2×(25.00×0.90+0.35)+1.40×2.50=30.920kN/m 2 由永久荷载效应控制的组合S=1.35×25.00×0.90+0.7×1.40×2.50=32.825kN/m 2由于永久荷载效应控制的组合S 最大，永久荷载分项系数取1.35，可变荷载分项系数取0.7×1.40=0.98采用的钢管类型为φ48×3.0。
钢管惯性矩计算采用 I=π(D4-d4)/64，抵抗距计算采用 W=π(D4-d4)/32D。
9.3.7.1模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。
（二）、采用七夹板与扣件式钢管支撑相结合的支撑方案设计计算：模板及其支架计算的荷载标准值及荷载分项系数表以下对模板进行验算。
一）楼板模板计算：按普通胶合板（1830×915×18）验算，龙骨间距600，按三跨连续梁计算。
1、荷载设计值1）模板自重：300N/m2×0.915m×1.2=329.4N/m2）新浇砼重：24000N/m3×0.10m×0.915m×1.2=2635.2N/m3）钢筋自重：1100N/m3×0.915m×0.10m×1.2=120.78N/m合计：329.4+2635.2+120.78=3085.38N/m4）施工工人及设备重量：2500N/m2×0.915m×1.4=3201N/m2、弯矩设计值M=（-0.10）×3085.38×(0.6)2+(-0.117)×3201×(0.6)2=245.89N·M另考虑集中荷载F=2500N，由两块模板分别承担。
F1=1250NM1=0.08×3085.38×(0.6)2+0.213×1250×0.6=248.61 N·M3、承载力验算W=bh2/6=915×182/6=49410mm3δm=M max/w=2.48×105/49410=5.02N/mm<[ ]=15.21N/mm2满足要求4、挠度验算W=k·f·q·l4/100EI=0.677×3085.38×10-3×6004/(100×9×103×915×183/12)=0.68<[L/250]=2.4mm满足要求.二）模板的龙骨验算采用50×100松木龙骨·600，水平钢管间距1000（即龙骨的跨度），按三跨连续梁计算1、荷载1）模板：300N/m2×0.6m×1.2=216N/m2）砼24000N/m3×0.6m×0.10m×1.2=1728N/m3）1100N/m3×0.6m×0.10m×1.2=79.2N/m合计：216+1728+79.2=2023.2N/m4）施工荷载：2500N/m2×0.6m×1.4=2100N/m2、弯距M=(-0.10)×2023.2×1.02+(-0.117)×2100×1.02=-448.02N·M另考虑集中荷载F=2500NM1=0.08×2023.2×1.02+0.213×2500×1.02=694.36 N·M3、承载力验算W=bh2/6=50×1002/6=0.833×105δm=M/W=694360/0.833×1.05=8.33N/m2<14.95N/m24、挠度验算W= k·f·q·l4/100EI=0.677×2023.2×10-3×10004/(100×9×103×50×1003/12)0.37mm <[W]=L/250=4mm满足要求. 三）水平钢管采用￠48×3.5焊接钢管,间距1000mm,跨度1000，按五跨连续梁计算。

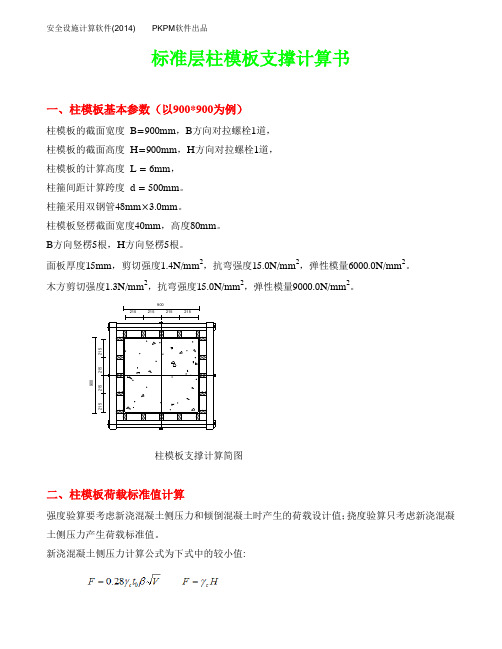

标准层柱模板支撑计算书一、柱模板基本参数（以900*900为例）柱模板的截面宽度 B=900mm ，B 方向对拉螺栓1道， 柱模板的截面高度 H=900mm ，H 方向对拉螺栓1道， 柱模板的计算高度 L = 6mm ， 柱箍间距计算跨度 d = 500mm 。
柱箍采用双钢管48mm×3.0mm 。
柱模板竖楞截面宽度40mm ，高度80mm 。
B 方向竖楞5根，H 方向竖楞5根。
面板厚度15mm ，剪切强度1.4N/mm 2，抗弯强度15.0N/mm 2，弹性模量6000.0N/mm 2。
木方剪切强度1.3N/mm 2，抗弯强度15.0N/mm 2，弹性模量9000.0N/mm 2。
900215215215215900215215215215柱模板支撑计算简图二、柱模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。
新浇混凝土侧压力计算公式为下式中的较小值:其中 γc —— 混凝土的重力密度，取25.000kN/m 3；t —— 新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取3.000h ； T —— 混凝土的入模温度，取20.000℃； V —— 混凝土的浇筑速度，取2.500m/h ；H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取3.000m ； β—— 混凝土坍落度影响修正系数，取0.850。
根据公式计算的新浇混凝土侧压力标准值 F1=28.220kN/m 2考虑结构的重要性系数0.90，实际计算中采用新浇混凝土侧压力标准值: F1=0.90×28.220=25.398kN/m 2考虑结构的重要性系数0.90，倒混凝土时产生的荷载标准值: F2=0.90×4.000=3.600kN/m 2。
三、柱模板面板的计算面板直接承受模板传递的荷载，应该按照均布荷载下的连续梁计算，计算如下17.76kN/mA面板计算简图 面板的计算宽度取柱箍间距0.50m 。
施工方案-模板支架计算书模板支架是建筑施工中使用比较广泛的一种工具，它主要用于支撑模板和支撑混凝土，在建筑施工中起到了关键的作用。
在使用模板支架时，必须根据实际情况进行计算和设计，以确保其能够支撑施工所需的重量和力量，并且稳定可靠。
本文将介绍模板支架计算书的内容和方法。
一、模板支架的基本参数模板支架的基本参数包括支撑高度、支撑架数、支撑板宽度、支撑板材料、支撑板表面附加荷载等。
这些参数需要根据实际施工情况进行确认和选择，以确保支撑系统的稳定性和可靠性。
二、荷载计算在进行模板支架的荷载计算时，需要考虑到以下几个方面：1.支撑板荷载支撑板荷载是指模板支架上支撑板所承受的荷载，主要来源于模板和混凝土重量、施工人员和设备的重量以及其它附加荷载。
在计算时，需要考虑到支撑板的面积和材料，以及支撑板之间的间距。
2.支撑架荷载支撑架荷载是指支撑架自身所承受的荷载，包括支撑架的自重、附加荷载以及风荷载等。
在计算时，需要考虑到支撑架的高度、数量、材料以及排列方式等因素。
3.水平荷载在进行模板支架计算时，还需要考虑到水平荷载的影响。
水平荷载主要有两种，一种是地震荷载，另一种是风荷载。
地震荷载是指地震期间产生的水平力，风荷载则是指风力对建筑物造成的水平力。
三、稳定性计算在使用模板支架时，稳定性计算是非常关键的。
稳定性主要包括垂直稳定性和水平稳定性。
垂直稳定性是指支撑板垂直方向的稳定，在计算时需要考虑支撑板与地面的夹角、支撑板之间的距离等因素；水平稳定性是指支撑架在水平方向上的稳定，在计算时需要考虑支撑架的数量、位置、高度等因素。
四、模板支架设计方案在进行模板支架计算后，需要根据实际情况进行设计方案。
设计方案主要包括支撑板的数量和位置、支撑架的数量和位置、支撑板和支撑架的材料、支撑板和支撑架之间的连接方式等。
五、施工方案最后，需要根据设计方案制定详细的施工方案。
施工方案主要包括模板支架的具体施工步骤、施工顺序、施工技术要求、安全措施等，以确保施工过程中的安全和高效。
???????楼板模板扣件式钢管高支撑架计算书工程信息：工程名称：未命名工程；方案编制人：张工；编制日期：2019-11-28。
施工单位：建科研施工；建设地点：和平西桥；地上层数：13；地下层数：3层；建筑高度：40米；建筑面积：10000m2；建设单位：建科研建设公司；设计单位：建科研设计院；监理单位：建科研监理公司；勘查单位：建科研勘察院；总工期：360天；结构类型：框架；计算依据：依据《建筑施工脚手架安全技术统一标准》（GB 51210-2016）、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）、《建筑施工模板安全技术规范》(JGJ162-2008)、《混凝土结构设计规范》（GB50010-2010）、《建筑地基基础设计规范》（GB50007-2011）、《钢结构设计规范》（GB50017-2003）等编制。
一、参数信息：模板支架搭设高度为20米。
搭设尺寸为：立杆的纵距 b=0.90米，立杆的横距 l=0.90米，立杆的步距 h=1.20米。
梁顶托采用木方:100×100。
图楼板支撑架立面简图图楼板支撑架立杆稳定性荷载计算单元采用的钢管类型为Φ48×3.0。
荷载分项系数的选用：按照《建筑施工脚手架安全技术统一标准》（GB 51210-2016）6.1.11条的规定确定荷载组合分项系数如下：由可变荷载效应控制的组合S1=1.2×(25.00×0.20+0.35)+1.4×2.50 = 9.920 kN/m由永久荷载效应控制的组合S2=1.35×24.00×0.20+0.7×1.4×2.50 = 9.200 kN/m由于S2/S1 < 2.8，应按可变荷载组合进行荷载组合，永久荷载分项系数取1.2，可变荷载分项系数取1.40。
二、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。
盖梁支架计算书一、满堂式支架1、说明：1）、简图以厘米为单位，本图只示出支架正面图。
侧面图间距与正面图相同。
2）、参考规范«公路桥涵施工技术规范»、«建筑钢结构设计规范»。
3）、设计指标参照«建筑钢结构设计规范»选取。
4）、简图2、荷载计算1）、模板重量：G1＝4.8T；2）、支架重量：G2＝(20×4×1.2×3.84+(12×4+2×20)×3.84+20×4×2×1.35) ×20/1.2×1.2=18.45T；3）、混凝土重量：G3＝（11.46×1.75-10.96×0.35-2×1.43×0.6）×1.9×2.5=68.89T;4)、施工人员、材料、行走、机具荷载：G4＝0.001×11.46×1.9×1025)、振动荷载：G5＝0.001×11.46×1.9×102=2.18T;3、抗压强度及稳定性计算支架底部单根立柱压力N1＝（G1＋G2＋G3＋G4＋G5）／n;n=20×4=80;N1=1.23tf;安全系数取1.2;立柱管采用ø48×3.5钢管: A=489mm2、i=15.8 mm；立柱按两端铰接考虑取μ＝1。
στμ立柱抗压强度复核：σ＝1.2×N1×104／A=25.15 MPa <[σ]=210MPa 抗压强度满足要求.稳定性复核:λ= μL/i=76;查GBJ17-88得ϕ=0.807σ＝1.2×N1×104／（ϕA）=30.18 MPa <[σ]=210MPa;稳定性满足要求.4．扣件抗滑移计算支架顶部单根钢管压力N2＝（G1＋G3＋G4＋G5）／n＝1tf;扣件的容许抗滑移力Rc=0.85tf.使用两个扣件2×Rc＝1.7 tf>1tf.扣件抗滑移满足设计要求.5．在支架搭设时应在纵横向每隔4－5排设45度剪力撑。
模板支撑体系计算书计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工模板安全技术规范》JGJ162-20083、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20114、《混凝土结构设计规范》GB 50010-20105、《建筑结构荷载规范》GB 50009-20126、《钢结构设计规范》GB 50017-2003一、工程属性模板设计平面图模板设计立面图四、面板验算W＝bh2/6=1000×13×13/6＝28166.667mm3，I＝bh3/12=1000×13×13×13/12＝183083.333mm4承载能力极限状态q1＝γ0×[1.35×(G1k+(G2k+G3k)×h)+1.4×φc×(Q1k+ Q2k)]×b=1×[1.35×(0.1+(24+1.1)×0.4)+1.4×0.9×2.5]×1=16.839kN/m正常使用极限状态q＝(γG(G1k +(G2k+G3k)×h))×b =(1×(0.1+(24+1.1)×0.4))×1＝10.14kN/m计算简图如下：1、强度验算M max＝q1l2/8＝16.839×0.252/8＝0.132kN·mσ＝M max/W＝0.132×106/28166.667＝4.671N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝5ql4/(384EI)=5×10.14×2504/(384×10000×183083.333)=0.282mmν＝0.282mm≤[ν]＝L/400＝250/400＝0.625mm满足要求！五、小梁验算101k2k3k c1kQ2k)]×b=1×[1.35×(0.3+(24+1.1)×0.4)+1.4×0.9×2.5]×0.25＝4.277kN/m 因此，q1静＝γ0×1.35×(G1k+(G2k+G3k)×h)×b=1×1.35×(0.3+(24+1.1)×0.4)×0.25＝3.49kN/mq1活＝γ0×1.4×φc×(Q1k + Q2k)×b=1×1.4×0.9×2.5×0.25＝0.787kN/m 计算简图如下：1、强度验算M1＝0.125q1静L2+0.125q1活L2＝0.125×3.49×0.92+0.125×0.787×0.92＝0.433kN·m M2＝q1L12/2=4.277×0.32/2＝0.192kN·mM max＝max[M1，M2]＝max[0.433，0.192]＝0.433kN·mσ=M max/W=0.433×106/42667=10.15N/mm2≤[f]=15.444N/mm2满足要求！2、抗剪验算V1＝0.625q1静L+0.625q1活L＝0.625×3.49×0.9+0.625×0.787×0.9＝2.406kNV2＝q1L1＝4.277×0.3＝1.283kNV max＝max[V1，V2]＝max[2.406，1.283]＝2.406kNτmax=3V max/(2bh0)=3×2.406×1000/(2×40×80)＝1.128N/mm2≤[τ]=1.782N/mm2满足要求！3、挠度验算q＝(γG(G1k +(G2k+G3k)×h))×b=(1×(0.3+(24+1.1)×0.4))×0.25＝2.585kN/m挠度,跨中νmax＝0.521qL4/(100EI)=0.521×2.585×9004/(100×9350×170.667×104)＝0.554mm≤[ν]＝L/400＝900/400＝2.25mm；悬臂端νmax＝ql14/(8EI)=2.585×3004/(8×9350×170.667×104)＝0.164mm≤[ν]＝2×l1/400＝2×300/400＝1.5mm满足要求！六、主梁验算q1＝γ0×[1.35×(G1k+(G2k+G3k)×h)+1.4×φc×(Q1k+ Q2k)]×b=1×[1.35×(0.5+(24+1.1)×0.4)+1.4×0.9×2.5]×0.25＝4.345kN/mq1静＝γ0×1.35×(G1k+(G2k+G3k)×h)×b＝1×1.35×(0.5+(24+1.1)×0.4)×0.25＝3.557kN/mq1活＝γ0×1.4×φc×(Q1k + Q2k)×b ＝1×1.4×0.9×2.5×0.25＝0.787kN/mq2＝(γG(G1k +(G2k+G3k)×h))×b=(1×(0.5+(24+1.1)×0.4))×0.25＝2.635kN/m承载能力极限状态按二等跨连续梁，R max＝1.25q1L＝1.25×4.345×0.9＝4.888kN按二等跨连续梁按悬臂梁，R1＝(0.375q1静+0.437q1活)L +q1l1＝(0.375×3.557+0.437×0.787)×0.9+4.345×0.3＝2.814kN主梁2根合并，其主梁受力不均匀系数=0.6R＝max[R max，R1]×0.6＝2.933kN;正常使用极限状态按二等跨连续梁，R'max＝1.25q2L＝1.25×2.635×0.9＝2.964kN按二等跨连续梁悬臂梁，R'1＝0.375q2L +q2l1＝0.375×2.635×0.9+2.635×0.3＝1.68kNR'＝max[R'max，R'1]×0.6＝1.779kN;计算简图如下：主梁计算简图一2、抗弯验算主梁弯矩图一(kN·m)σ=M max/W=0.865×106/4490=192.748N/mm2≤[f]=205N/mm2满足要求！3、抗剪验算主梁剪力图一(kN)τmax=2V max/A=2×6.664×1000/424＝31.436N/mm2≤[τ]=125N/mm2满足要求！4、挠度验算主梁变形图一(mm)跨中νmax=0.974mm≤[ν]=900/400=2.25mm悬挑段νmax＝0.332mm≤[ν]=2×150/400=0.75mm满足要求！5、支座反力计算承载能力极限状态图一支座反力依次为R1=8.001kN，R2=11.064kN，R3=11.064kN，R4=8.001kN 七、可调托座验算满足要求！八、立杆验算l0=kμ(h+2a)=1×1.1×(1500+2×250)=2200mmλ=l0/i=2200/15.9=138.365≤[λ]=230满足要求！2、立杆稳定性验算考虑风荷载:l0=kμ(h+2a)=1.155×1.1×(1500+2×250)=2541mmλ=l0/i=2541.000/15.9=159.811查表得，φ1=0.277M wd=γ0×φwγQ M wk=γ0×φwγQ(ζ2w k l a h2/10)=1×0.9×1.4×(1×0.024×0.9×1.52/10)=0.006kN·m N d=Max[R1,R2,R3,R4]/0.6+1×γG×q×H=Max[8.001,11.064,11.064,8.001]/0.6+1×1.35×0.15×4=19.25kNf d=N d/(φ1A)+M wd/W＝19.25×103/(0.277×424)+0.006×106/4490=165.266N/mm2≤[σ]=205N/mm2满足要求！九、高宽比验算根据《建筑施工脚手架安全技术统一标准》GB51210-2016 第8.3.2条: 支撑脚手架独立架体高宽比不应大于3.0H/B=4/4=1≤3满足要求！十、架体抗倾覆验算支撑脚手架风线荷载标准值:q wk=l a×ωfk=0.9×0.111=0.1kN/m：风荷载作用在支架外侧竖向封闭栏杆上产生的水平力标准值：F wk= l a×H m×ωmk=0.9×1.5×0.163=0.22kN支撑脚手架计算单元在风荷载作用下的倾覆力矩标准值M ok：M ok=0.5H2q wk+HF wk=0.5×42×0.1+4×0.22=1.679kN.m参考《规范》GB51210-2016 第6.2.17条：B2l a(g k1+ g k2)+2ΣG jk b j≥3γ0M okg k1——均匀分布的架体面荷载自重标准值kN/m2g k2——均匀分布的架体上部的模板等物料面荷载自重标准值kN/m2G jk——支撑脚手架计算单元上集中堆放的物料自重标准值kNb j——支撑脚手架计算单元上集中堆放的物料至倾覆原点的水平距离mB2l a(g k1+ g k2)+2ΣG jk b j =B2l a[qH/(l a×l b)+G1k]+2×G jk×B/2=42×0.9×[0.15×4/(0.9×0.9)+0.5]+2×1×4/2=21.867kN. m≥3γ0M ok =3×1×1.679=5.038kN.M满足要求！十一、立杆支承面承载力验算11、受冲切承载力计算根据《混凝土结构设计规范》GB50010-2010第6.5.1条规定，见下表h t0u m =2[(a+h0)+(b+h0)]=2120mmF=(0.7βh f t+0.25σpc，)ηu m h0=(0.7×1×0.992+0.25×0)×1×2120×380/1000=559.409kN≥F1=19.25kNm满足要求！2、局部受压承载力计算根据《混凝土结构设计规范》GB50010-2010第6.6.1条规定，见下表c cβl=(A b/A l)1/2=[(a+2b)×(b+2b)/(ab)]1/2=[(400)×(300)/(200×100)]1/2=2.449，A ln=ab=20000mm2F=1.35βcβl f c A ln=1.35×1×2.449×11.078×20000/1000=732.657kN≥F1=19.25kN满足要求！。
模板及支模架计算书一、荷载及荷载组合１、荷载计算模板及支架的荷载，分为荷载标准值和荷载设计值，后者是荷载标准值乘以相应的荷载分项系数得出的。
（1）荷载标准值模板工程的荷载标准值包括新浇混凝土自重、施工人员及设备荷载、振捣混凝土时产生的荷载和倾倒混凝土时产生的荷载，对柱、梁、墙等构件，还应考虑新浇混凝土对模板侧面的压力。
1）新浇混凝土自重标准值对普通钢筋混凝土，采用25N/m3，对其他混凝土，可根据实际重力密度确定。
2）施工人员及设备荷载标准值（表4—1）：施工人员及设备荷载标准值表4—13）振捣混凝土时产生的荷载标准值（表4—2）振捣混凝土时产生的荷载标准值表4—23）新浇筑混凝土对模板侧面的压力标准值——采用内部振捣器时，可按以下两式计算，并取其较小值：F=y c H （4—2）其中：F———新浇筑混凝土对模板的最大侧压力，KN/m2y c———混凝土的重力密度，KN/m2t0———新浇筑混凝土的初凝时间，h，可按实确定；缺乏试验资料时，可采用t0=200/（T+15）计算，T为混凝土的温度，0C V———混凝土的浇筑速度，一般取2m/hH———混凝土侧压力计算位置处至新浇筑混凝土顶面的总高度，m β1———外加剂影响修正系数，不掺外加剂时取1.0；掺具有缓凝作用的外加剂时取1.2β2———混凝土坍落度影响修正系数，当坍落度小于30时，取0.85；50—90mm时，取1.0；110—150mm时，取1.155）倾倒混凝土时产生的荷载（表4—3）倾倒混凝土时产生的荷载表4—3（2）荷载设计值荷载设计值为荷载标准值乘以相应的荷载分项系数，表4—4是荷载分项系数。
荷载分项系数表4—4２、荷载组合荷载组合表表4—5二、模板结构的强度和挠度要求目前施工现场的模板和大小楞以木模板为主，支架多采用钢管架。
其强度和钢度应满足表4—6的要求。
模板允许强度和允许刚度表4—6注：L0———模板的计算长度。
三、模板结构构件的计算理论1模板计算模板结构中的面板、大小楞等均属于受弯构件，而支架为受压构件，可按简支梁或连续梁计算。
模板支撑体系计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20113、《混凝土结构设计规范》GB 50010-20104、《建筑结构荷载规范》GB 50009-20125、《钢结构设计规范》GB 50017-2003一、工程属性二、荷载设计三、模板体系设计设计简图如下：平面图立面图四、面板验算面板类型覆面木胶合板面板厚度t(mm) 14面板抗弯强度设计值[f](N/mm2) 15 面板抗剪强度设计值[τ](N/mm2) 1.5面板弹性模量E(N/mm2) 5400取单位宽度b=1000mm，按三等跨连续梁计算：W＝bh2/6=1000×14×14/6＝32666.667mm3，I＝bh3/12=1000×14×14×14/12＝228666.6 67mm4q1＝0.9×max[1.2(G1k+(G2k+G3k)×h)+1.4Q2k，1.35(G1k+(G2k+G3k)×h)+1.4ψc Q2k]×b=0.9×max[1.2×(0.1+(24+1.5)×0.9)+1.4×2，1.35×(0.1+(24+1.5)×0.9)+1.4×0.7×2]×1＝29.77 kN/mq1静＝0.9×1.35×[G1k+(G2k+G3k)×h]×b＝0.9×1.35×[0.1+(24+1.5)×0.9]×1＝28.006kN/m q1活＝0.9×1.4×0.7×Q2k×b＝0.9×1.4×0.7×2×1＝1.764kN/mq2＝[1×(G1k+(G2k+G3k)×h)]×b＝[1×(0.1+(24+1.5)×0.9)]×1＝23.05kN/m计算简图如下：1、强度验算M max＝0.1q1静L2+0.117q1活L2＝0.1×28.006×0.12+0.117×1.764×0.12＝0.03kN·m σ＝M max/W＝0.03×106/32666.667＝0.92N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝0.677q2L4/(100EI)=0.677×23.05×1004/(100×5400×228666.667)＝0.013mm≤[ν]＝L/250＝100/250＝0.4mm满足要求！3、支座反力计算设计值(承载能力极限状态)R1=R4=0.4q1静L+0.45q1活L=0.4×28.006×0.1+0.45×1.764×0.1＝1.2kNR2=R3=1.1q1静L+1.2q1活L=1.1×28.006×0.1+1.2×1.764×0.1＝3.292kN标准值(正常使用极限状态)R1'=R4'=0.4q2L=0.4×23.05×0.1＝0.922kNR2'=R3'=1.1q2L=1.1×23.05×0.1＝2.536kN五、小梁验算承载能力极限状态：梁底面板传递给左边小梁线荷载：q1左＝R1/b=1.2/1＝1.2kN/m梁底面板传递给中间小梁最大线荷载：q1中＝Max[R2,R3]/b =Max[3.292,3.292]/1= 3.292kN/m梁底面板传递给右边小梁线荷载：q1右＝R4/b=1.2/1＝1.2kN/m小梁自重：q2＝0.9×1.35×(0.3-0.1)×0.3/3 =0.024kN/m梁左侧模板传递给左边小梁荷载q3左＝0.9×1.35×0.5×(0.9-0.12)=0.474kN/m梁右侧模板传递给右边小梁荷载q3右＝0.9×1.35×0.5×(0.9-0.12)=0.474kN/m梁左侧楼板传递给左边小梁荷载q4左＝0.9×Max[1.2×(0.5+(24+1.1)×0.12)+1.4×2，1.3 5×(0.5+(24+1.1)×0.12)+1.4×0.7×2]×(0.5-0.3/2)/2×1=1.105kN/m梁右侧楼板传递给右边小梁荷载q4右＝0.9×Max[1.2×(0.5+(24+1.1)×0.12)+1.4×2，1.3 5×(0.5+(24+1.1)×0.12)+1.4×0.7×2]×((1-0.5)-0.3/2)/2×1=1.105kN/m左侧小梁荷载q左＝q1左+q2+q3左+q4左 =1.2+0.024+0.474+1.105=2.803kN/m中间小梁荷载q中= q1中+ q2=3.292+0.024=3.317kN/m右侧小梁荷载q右＝q1右+q2+q3右+q4右 =1.2+0.024+0.474+1.105=2.803kN/m小梁最大荷载q=Max[q左,q中,q右]=Max[2.803,3.317,2.803]=3.317kN/m正常使用极限状态：梁底面板传递给左边小梁线荷载：q1左'＝R1'/b=0.922/1＝0.922kN/m梁底面板传递给中间小梁最大线荷载：q1中'＝Max[R2',R3']/b =Max[2.536,2.536]/1= 2.536kN/m梁底面板传递给右边小梁线荷载：q1右'＝R4'/b=0.922/1＝0.922kN/m小梁自重：q2'＝1×(0.3-0.1)×0.3/3 =0.02kN/m梁左侧模板传递给左边小梁荷载q3左'＝1×0.5×(0.9-0.12)=0.39kN/m梁右侧模板传递给右边小梁荷载q3右'＝1×0.5×(0.9-0.12)=0.39kN/m梁左侧楼板传递给左边小梁荷载q4左'＝[1×(0.5+(24+1.1)×0.12)]×(0.5-0.3/2)/2×1=0.61 5kN/m梁右侧楼板传递给右边小梁荷载q4右'＝[1×(0.5+(24+1.1)×0.12)]×((1-0.5)-0.3/2)/2×1=0 .615kN/m左侧小梁荷载q左'＝q1左'+q2'+q3左'+q4左'=0.922+0.02+0.39+0.615=1.947kN/m中间小梁荷载q中'= q1中'+ q2'=2.536+0.02=2.556kN/m右侧小梁荷载q右'＝q1右'+q2'+q3右'+q4右' =0.922+0.02+0.39+0.615=1.947kN/m小梁最大荷载q'=Max[q左',q中',q右']=Max[1.947,2.556,1.947]=2.556kN/m为简化计算，按简支梁和悬臂梁分别计算，如下图：1、抗弯验算M max＝max[0.125ql12，0.5ql22]＝max[0.125×3.317×0.52，0.5×3.317×0.32]＝0.149kN·mσ=M max/W=0.149×106/32667=4.569N/mm2≤[f]=11.44N/m m2满足要求！2、抗剪验算V max＝max[0.5ql1，ql2]＝max[0.5×3.317×0.5，3.317×0.3]＝0.995kNτmax=3V max/(2bh0)=3×0.995×1000/(2×40×70)＝0.533N/mm2≤[τ]=1.232N/mm2满足要求！3、挠度验算ν1＝5q'l14/(384EI)＝5×2.556×5004/(384×7040×114.333×104)＝0.258mm≤[ν]＝l1/250＝500/250＝2mmν2＝q'l24/(8EI)＝2.556×3004/(8×7040×114.333×104)＝0.322mm≤[ν]＝2l2/250＝2×300/2 50＝2.4mm满足要求！4、支座反力计算承载能力极限状态R max=[qL1,0.5qL1+qL2]=max[3.317×0.5,0.5×3.317×0.5+3.317×0.3]=1.824kN同理可得：梁底支撑小梁所受最大支座反力依次为R1=1.542kN,R2=1.824kN,R3=1.824kN,R4=1.5 42kN正常使用极限状态R max'=[q'L1,0.5q'L1+q'L2]=max[2.556×0.5,0.5×2.556×0.5+2.556×0.3]=1.406kN同理可得：梁底支撑小梁所受最大支座反力依次为R1'=1.071kN,R2'=1.406kN,R3'=1.406kN,R4'=1.071kN六、主梁验算主梁类型钢管主梁截面类型(mm) Φ48×2.7主梁计算截面类型(mm) Φ48×2.7主梁抗弯强度设计值[f](N/mm2) 205主梁抗剪强度设计值[τ](N/mm2) 125 主梁截面抵抗矩W(cm3) 4.12主梁弹性模量E(N/mm2) 206000 主梁截面惯性矩I(cm4) 9.891、抗弯验算主梁弯矩图(kN·m)σ=M max/W=0.141×106/4120=34.284N/mm2≤[f]=205N/mm2满足要求！2、抗剪验算主梁剪力图(kN)V max＝3.366kNτmax=2V max/A=2×3.366×1000/384＝17.532N/mm2≤[τ]=125N/mm2 满足要求！3、挠度验算主梁变形图(mm)νmax＝0.056mm≤[ν]＝L/250＝334/250＝1.336mm满足要求！4、支座反力计算承载能力极限状态支座反力依次为R1=0.295kN，R2=3.661kN，R3=3.661kN，R4=0.295kN正常使用极限状态支座反力依次为R1'=0.224kN，R2'=2.701kN，R3'=2.701kN，R4'=0.224kN七、2号主梁验算主梁类型钢管主梁截面类型(mm) Φ48×2.7主梁计算截面类型(mm) Φ48×2.7主梁抗弯强度设计值[f](N/mm2) 205主梁抗剪强度设计值[τ](N/mm2) 125 主梁截面抵抗矩W(cm3) 4.12主梁弹性模量E(N/mm2) 206000 主梁截面惯性矩I(cm4) 9.89主梁计算方式三等跨连续梁可调托座内主梁根数 1P＝max[R2，R3]=Max[3.661，3.661]=3.661kN，P'＝max[R2'，R3']＝Max[2.701，2.7 01]=2.701kN1、抗弯验算2号主梁弯矩图(kN·m)σ=M max/W=0.641×106/4120=155.509N/mm2≤[f]=205N/mm2 满足要求！2、抗剪验算2号主梁剪力图(kN)V max＝2.38kNτmax=2V max/A=2×2.38×1000/384＝12.394N/mm2≤[τ]=125N/mm2满足要求！3、挠度验算2号主梁变形图(mm)νmax＝1.533mm≤[ν]＝L/250＝1000/250＝4mm满足要求！4、支座反力计算极限承载能力状态支座反力依次为R1=4.942kN，R2=7.871kN，R3=7.871kN，R4=4.942kN立柱所受主梁支座反力依次为R2=7.871/1=7.871kN，R3=7.871/1=7.871kN八、纵向水平钢管验算钢管截面类型(mm) Φ48×2.7钢管计算截面类型(mm) Φ48×2.7钢管截面面积A(mm2) 384 钢管截面回转半径i(mm) 16钢管弹性模量E(N/mm2) 206000 钢管截面惯性矩I(cm4) 9.89钢管截面抵抗矩W(cm3) 4.12 钢管抗弯强度设计值[f](N/mm2) 205钢管抗剪强度设计值[τ](N/mm2) 125P＝max[R1，R4]=0.295kN，P'＝max[R1'，R4']＝0.224kN计算简图如下：1、抗弯验算纵向水平钢管弯矩图(kN·m)σ＝M max/W＝0.052×106/4120＝12.531N/mm2≤[f]＝205N/mm2 满足要求！2、抗剪验算纵向水平钢管剪力图(kN)V max＝0.192kNτmax＝2V max/A=2×0.192×1000/384＝0.999N/mm2≤[τ]＝125N/mm2满足要求！3、挠度验算纵向水平钢管变形图(mm)νmax＝0.127mm≤[ν]＝L/250＝1000/250＝4mm满足要求！4、支座反力计算支座反力依次为R1=0.398kN，R2=0.634kN，R3=0.634kN，R4=0.398kN同理可得：两侧立柱所受支座反力依次为R1=0.634kN，R4=0.634kN九、可调托座验算荷载传递至立柱方式可调托座2 可调托座承载力容许值[N](kN) 30扣件抗滑移折减系数k c 11、扣件抗滑移验算两侧立柱最大受力N＝max[R1,R4]＝max[0.634,0.634]＝0.634kN≤1×8=8kN单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！2、可调托座验算可调托座最大受力N＝max[R2，R3]＝7.871kN≤[N]=30kN满足要求！十、立柱验算1、长细比验算l0=h=1500mmλ=l0/i=1500/16=93.75≤[λ]=150长细比满足要求！查表得，φ＝0.6412、风荷载计算M w＝0.9×φc×1.4×ωk×l a×h2/10＝0.9×0.9×1.4×0.29×1×1.52/10＝0.074kN·m3、稳定性计算根据《建筑施工模板安全技术规范》JGJ162-2008，荷载设计值q1有所不同：1)面板验算q1＝0.9×[1.2×(0.1+(24+1.5)×0.9)+1.4×0.9×2]×1＝27.162kN/m2)小梁验算q1＝max{1.098+0.9×1.2×[(0.3-0.1)×0.3/3+0.5×(0.9-0.12)]+0.9×[1.2×(0.5+(24+1.1)×0.1 2)+1.4×0.9×1]×max[0.5-0.3/2，(1-0.5)-0.3/2]/2×1，3.01+0.9×1.2×(0.3-0.1)×0.3/3}=3.0 32kN/m同上四～八计算过程，可得：R1＝0.574kN，R2＝7.003kN，R3＝7.003kN，R4＝0.574kN立柱最大受力N w＝max[R1+N边1，R2，R3，R4+N边2]+0.9×1.2×0.15×(31.2-0.9)+M w/l b ＝max[0.574+0.9×[1.2×(0.5+(24+1.1)×0.12)+1.4×0.9×1]×(1+0.5-0.3/2)/2×1，7.003，7. 003，0.574+0.9×[1.2×(0.5+(24+1.1)×0.12)+1.4×0.9×1]×(1+1-0.5-0.3/2)/2×1]+4.909+0.074/1＝11.985kNf＝N/(φA)+M w/W＝11985.215/(0.641×384)+0.074×106/4120＝66.653N/mm2≤[f]＝205 N/mm2满足要求！十一、高宽比验算根据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011第6.9.7：支架高宽比不应大于3H/B=31.2/20=1.56＜3满足要求，不需要进行抗倾覆验算！十二、立柱支承面承载力验算F1=N=11.985kN1、受冲切承载力计算根据《混凝土结构设计规范》GB50010-2010第6.5.1条规定，见下表可得：βh=1，f t=0.858N/mm2，η=1，h0=h-20=100mm，u m =2[(a+h0)+(b+h0)]=1500mmF=(0.7βh f t+0.25σpc，m)ηu m h0=(0.7×1×0.858+0.25×0)×1×1500×100/1000=90.09kN≥F1=1 1.985kN满足要求！2、局部受压承载力计算根据《混凝土结构设计规范》GB50010-2010第6.6.1条规定，见下表可得：f c=7.488N/mm2，βc=1，βl=(A b/A l)1/2=[(a+2b)×(b+2b)/(ab)]1/2=[(1000)×(1350)/(100×450)]1/2=5.477，A ln=ab=45 000mm2F=1.35βcβl f c A ln=1.35×1×5.477×7.488×45000/1000=2491.568kN≥F1=11.985kN 满足要求！Ｑ235A钢管轴心受压构件的稳定系数。
XXX站主体结构模板支架检算一、工程概况XXX站位于东岗西路与瑞德大道十字路口西侧，1号线沿东岗西路东西向布设，2号线沿瑞德大道南北向布设。
1号线车站主体为明挖地下三层岛式车站，车站主体长度201.01米，标准段宽20.7米，扩大端总高22.11米（负一层净高5.25m，负二层净高6.59m，负三层净高7.63m），标准段总高20.78米（负一层净高5.25m，负二层净高6.69m,负三层净高6.24m），结构底板埋深约24.34m～26.31m，中心里程处顶板覆土厚约3m。
车站标准段主体结构尺寸：顶板厚800mm，地下一层中板厚400mm，地下二层中板厚400mm（西扩大端厚500mm，东扩大端厚700mm），底板厚1000mm；扩大端内衬墙厚900mm，标准段内衬墙厚800mm；顶板梁最大厚度1800mm，中板梁最大厚度1000mm；方柱主要尺寸有800x1200mm、600x1200mm、900x900mm、900x1500mm、800x800mm、900x1250mm、900x1000mm、800x1500mm，圆柱尺寸主要为1100mm,顶、中、底板与内衬墙支座处均设300x900腋角局部加厚。
2号线车站主体为明挖地下二层岛式车站，车站主体长度243.57米，标准段宽20.7米，扩大端总高14.87米(负一层净高5.25m，负二层净高7.42m)，标准段总高13.68米(负一层净高5.25m,负二层净高6.75m），结构底板埋深约17.08m～17.92m，中心里程处顶板覆土厚约3m。
车站标准段主体结构尺寸：顶板厚800mm，中板厚400mm，底板厚900mm；扩大端内衬墙厚800，标准段内衬墙厚700mm；顶板梁最大厚度1800mm，中板梁最大厚度1000mm；方柱主要尺寸有：800x1200mm、600x1200mm、700x800mm、800x1250mm、800x900mm、700x1200mm、800x800mm、800x1300mm、700x1200mm、700x700mm、800x1500mm，圆柱尺寸为1100mm，顶、中、底板与内衬墙支座处均设300x900腋角局部加厚。
中庭10米高处高支模部分扣件钢管楼板模板高支撑架计算书高支撑架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001）、《钢管扣件水平模板的支撑系统安全技术规程》(DG/TJ08-016-2004 J10374-2004)。
支撑高度在4米以上的模板支架被称为钢管高支撑架，对于高支撑架的计算规范存在重要疏漏，使计算极容易出现不能完全确保安全的计算结果。
本计算书还参照《施工技术》2002.3《扣件式钢管模板高支撑架设计和使用安全》，供脚手架设计人员参考。
部位：落地楼板模板支架1一、计算参数楼板长边为8.400米，短边为8.400米。
模板支架搭设高度为10.00米，采用的钢管类型为Φ48×3。
脚手架搭设尺寸为：立杆的纵距 b=0.900米，横距 l=0.900米，步距 h=1.800米。
板底横向钢管距离0.900米，立杆上端伸出至模板支撑点的长度a(m)=0.050，板底支撑方式和搭设简图如下图。
图楼板支撑架立面简图楼板面板采用胶合板，板厚18.000mm板底支撑采用木方50.000mm×100.000mm,布置间距为300.000mm荷载数据楼板现浇厚度：120.000mm模板自重：0.300kN/m2混凝土自重：24.000kN/m3钢筋自重：1.100kN/m3倾倒混凝土的荷载标准值：2.000kN/m2施工均布荷载标准值：1.000kN/m2本楼板支架为高模板支架，建议进行整体稳定分析强度折减系数：钢管强度折减系数：0.950扣件抗滑承载力系数：0.950二、组合系数表三、模板计算1、模板面板计算模板面板的按照三跨连续梁计算。
静荷载标准值 q1 =2.981kN/m活荷载标准值 q2 =2.700kN/m面板的截面惯性矩I和截面抵抗矩W分别为:W =48600.000mm3；I =437400.000mm4；(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.000N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到 M =0.070kN.m经计算得到面板抗弯强度计算值 f =69523.270/48600.000=1.431N/mm2面板的抗弯强度验算 f≤[f],满足要求!(2)抗剪计算 [可以不计算]T = 3Q/2bh < [T]其中最大剪力 Q =1.390kN截面抗剪强度计算值 T =0.129N/mm2截面抗剪强度设计值 [T] =1.400N/mm2抗剪强度验算 T≤[T]，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = 300.000/150 面板最大挠度计算值 v =0.123mm面板的最大挠度小于等于300.000/150,满足要求!2、模板支撑木方的计算1).荷载的计算静荷载 q1 =0.30×0.30+25.10×120.00/1000×0.30=0.994kN/m活荷载计算施工荷载标准值+振捣混凝土时产生的荷载(kN/m)：活荷载 q2 =2.00×0.30+1.00×0.30=0.900kN/m2).木方的计算按照三跨连续梁计算，最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和。
最大弯矩 M =0.209kN.m最大剪力 Q =1.390kN最大支座力 N =2.549kN本算例中，截面惯性矩I和截面抵抗矩W分别为:W =83333.340mm3；I =4166667.000mm4；(1)抗弯强度计算抗弯计算强度 f=2.503N/mm2木方的抗弯计算强度小于等于13.000N/mm2,满足要求!(2)抗剪计算 [可以不计算]最大剪力的计算公式如下:Q = 0.6ql截面抗剪强度必须满足:T = 3Q/2bh < [T]截面抗剪强度计算值 T=0.417N/mm2截面抗剪强度设计值 [T]= 1.600N/mm2木方的抗剪强度计算满足要求!(3)挠度计算最大变形 v =0.220mm木方的最大挠度小于等于900.000/150,满足要求!3、横向支撑钢管计算横向支撑钢管按照集中荷载作用下的连续梁计算。
集中荷载P取木方支撑传递力：永久荷载引起的集中力 P1=0.984kN可变荷载引起的集中力 P2=0.891kN支撑钢管计算简图经过连续梁的计算得到最大弯矩 M max=-0.615kN.m最大变形 V max=2.307mm最大支座力 Q max=8.369kN抗弯计算强度 f=136.925N/mm2支撑钢管的抗弯计算强度小于等于194.750N/mm2,满足要求!支撑钢管的最大挠度小于等于900.000/150小于等于10mm,满足要求!4、扣件抗滑移的计算纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(全国规范5.2.5):R ≤ R c其中 Rc ——扣件抗滑承载力设计值,选用单扣件时，Rc=7.60kN，选用双扣件时，Rc=11.40kN；R ——纵向或横向水平杆传给立杆的竖向作用力设计值；支座扣件计算：计算中R取最大支座反力，R=7.369kN单扣件抗滑承载力的设计计算满足要求!当直角扣件的拧紧力矩达40--65N.m时,试验表明:单扣件在12kN的荷载下会滑动,其抗滑承载力可取8.0kN；双扣件在20kN的荷载下会滑动,其抗滑承载力可取12.0kN。
三、立杆计算1、立杆计算荷载标准值作用于模板支架的荷载包括静荷载、活荷载和风荷载。
图楼板支撑架立杆稳定性荷载计算单元1.静荷载标准值包括以下内容： (1)脚手架钢管的自重(kN)：N G1 =0.116×10.550=1.225kN钢管的自重计算参照扣件式规范附录A 双排架自重标准值，设计人员可根据情况修改。
(2)模板的自重(kN)：N G2 =0.300×0.900×0.900=0.243kN (3)钢筋混凝土楼板自重(kN)：N G3 =25.100×120.000×0.900×0.900=2.440kN静荷载标准值 N G = N G1+N G2+N G3 = 3.908kN2.活荷载为施工荷载标准值与振捣混凝土时产生的荷载。
活荷载标准值 N Q =2.430kN2、立杆的稳定性计算钢管立杆抗压强度设计值 [f]=194.750N/mm 2计算长度，如果按： l 0=(h+2a)=1.80+2×0.05=1.900时 λ1=l 0/i=119.50小于等于210 经过计算得：σ=71.420N/mm 2，满足条件！如果按：l 0=k1k2(h+2a)=1.16×1.02×(1.80+2×0.05)=2.254时 λ2=l 0/i=141.75小于等于210 经过计算得：σ=94.837N/mm 2，满足条件！3、支撑立杆竖向变形计算△＝△1+△2+△3≤【△】[△]――支撑立杆允许的变形量；可取≤H/1000=0.011m△1――支撑立杆弹性压缩变形 △1＝EAHN K =0.892mm △2――支撑立杆接头处的非弹性变形 △2＝n · =3.000mm△3――支撑立杆由于温度作用而产生的线弹性变形 △3＝H ×a ×△t=1.266mm△t ――钢管的计算温差（℃）=10.000经计算得到△=0.892+3.000+1.266=5.158mm, 满足要求!4、地基承载力计算立杆底面的平均压力应满足下式的要求P ≤f g其中 p ——立杆基础底面的平均压力(kN/m 2)，p=N/A ；p=39.649 N ——上部结构传至基础顶面的轴向力设计值(kN)；N=9.912 A ——基础底面面积(m 2)；A=0.250f g ——地基承载力设计值(kN/m 2)；f g =170.000地基承载力设计值应按下式计算 f g =k c ×f gk其中 k c ——脚手架地基承载力调整系数；k c =1.000 f gk ——地基承载力标准值(kN/m 2)；f gk =170.000 地基承载力的计算满足要求！四、整体稳定分析1、荷载安装偏差荷载，按1%竖向永久荷载计算 Fc = 1%×G=1.643kN安全荷载，按2.5%竖向永久荷载计算 S = 2.5%×G=4.107kN2、结构计算根据结构布置和间距计算得到各立杆的内力Ri=9.033kN3、诱发荷载计算立杆横向布置数量及间距，形成ri ，R=Σri 2R=Σri 2=3.00^2+2.14^2+1.29^2+0.43^2+0.43^2+1.29^2+2.14^2+3.00^2=30.857m 2M rr P iii ∑=2M=F ×H04、强度验算∑∑+=Q K Q G K G S r S r S ψ各杆件内力及组合如下表 序号 内力G 诱发荷载 Fm Fl S 组合序号：3 1 9.03 P1 0.00 0.00 0.00 9.033 2 9.03 P2 0.00 0.00 0.00 9.033 3 9.03 P3 0.00 0.00 0.00 9.033 4 9.03 P4 0.00 0.00 0.00 9.033 5 9.03 P5 0.05 0.24 0.60 9.791 6 9.03 P6 0.15 0.72 1.81 11.308 7 9.03 P7 0.25 1.20 3.01 12.824 8 9.03 P80.351.694.2114.3415、抗倾覆验算当钢筋已绑扎混凝土未浇筑，抗倾覆不利。
钢筋与模板支撑重G ：1.620+7.128=8.748kN 安装偏差荷载：Fc=G ×1%=0.087kN安全荷载，按2.5%竖向永久荷载计算S=2.5%×G=0.219 风荷载：Fm0.6631=kN ，Fm2=0.014kN 诱发荷载下的倾覆弯矩为 Mo=6.04抗倾覆弯矩：按结构重量作用下的力与力作用距离的乘积。
Mr=G1×R1=8.75×3.00=26.24Mo<Mr ，整体稳定计算分析结论满足要求!。
