模板支架计算书

四、支架、模板计算书支架立杆纵、横向间距90×90cm，碗扣件Φ48，壁厚3.5mm。

一、何载计算1．模板自重竹胶板9kN/m3×0.012cm（厚度）=108N/m2=0.108kN/m25cm厚大板6kN/m3×0.05cm（厚度）=0.3kN/m22．支撑方木12×15cm自重6kN/m3×0.12m×0.15m=0.108kN/m23．碗扣支架自重每根立杆3.841kg/m×4.5m=0.173kN4．新浇钢筋混凝土自重①．中支点横梁部分：25kN/m3×1.5m=37.5kN/m2②．正常段部分：平均梁高0.92m25kN/m3×0.93m=23.25kN/m25．施工人员、机具何载 1.0kPa=1.0kN/m26．振捣何载 2.0kPa=2.0kN/m2说明：5、6项何载取值依据JTJ041-89《公路桥涵施工技术规范》附录8-1。

二、木模板验算验算公式依据《建筑施工工程师手册》按多跨等跨连续梁计算，跨度取0.9米验算木板厚度5+1.2=6.2cm宽度bcm.何载组合：1+4①+5+6q=0.108kN/m2+0.3kN/m2+37.5kN/m2+1kN/m2+2kN/m2=40.908kN/m21.抗弯：M max=0.08ql2=0.08×40.908kN/m2×bcm×0.92m2=2.65kN.cmW n=1/6bh2=1/6×6.22×b=6.41bcm3σm=M max/W n=2.65kN.cm/(6.41bcm3)=0.415kN/cm2=4.15N/mm2<f m=13N/mm22.抗剪：Q=k v×ql=0.6ql=0.6×40.908kN/m2×bcm×0.9m=0.221bkN对于矩形断面τ=1.5Q/(bh)=1.5×0.221bkN/(bcm×6.2cm)=0.0536kN/cm2 =0.536N/mm2<f v=1.5N/mm23.稳定性在均布何载作用下W=k w ql4/(100EI)k w=0.677q=40.908kN/m2l=0.9m E=10000N/mm2I=bh3/12=bcm×6.23cm3/12=19.9bcm4则W=0.677×40.908kN/m2×0.93m3/(100×10000N/mm2×19.9bcm4)=1.01mm<L/400=2.25mm即扰度在允许范围之内，5cm大板满足强度、刚度、稳定性要求。

（二）、采用七夹板与扣件式钢管支撑相结合的支撑方案设计计算：模板及其支架计算的荷载标准值及荷载分项系数表以下对模板进行验算。

一）楼板模板计算：按普通胶合板（1830×915×18）验算，龙骨间距600，按三跨连续梁计算。

1、荷载设计值1）模板自重：300N/m2×0.915m×1.2=329.4N/m2）新浇砼重：24000N/m3×0.10m×0.915m×1.2=2635.2N/m3）钢筋自重：1100N/m3×0.915m×0.10m×1.2=120.78N/m合计：329.4+2635.2+120.78=3085.38N/m4）施工工人及设备重量：2500N/m2×0.915m×1.4=3201N/m2、弯矩设计值M=（-0.10）×3085.38×(0.6)2+(-0.117)×3201×(0.6)2=245.89N·M另考虑集中荷载F=2500N，由两块模板分别承担。

F1=1250NM1=0.08×3085.38×(0.6)2+0.213×1250×0.6=248.61 N·M3、承载力验算W=bh2/6=915×182/6=49410mm3δm=M max/w=2.48×105/49410=5.02N/mm<[ ]=15.21N/mm2满足要求4、挠度验算W=k·f·q·l4/100EI=0.677×3085.38×10-3×6004/(100×9×103×915×183/12)=0.68<[L/250]=2.4mm满足要求.二）模板的龙骨验算采用50×100松木龙骨·600，水平钢管间距1000（即龙骨的跨度），按三跨连续梁计算1、荷载1）模板：300N/m2×0.6m×1.2=216N/m2）砼24000N/m3×0.6m×0.10m×1.2=1728N/m3）1100N/m3×0.6m×0.10m×1.2=79.2N/m合计：216+1728+79.2=2023.2N/m4）施工荷载：2500N/m2×0.6m×1.4=2100N/m2、弯距M=(-0.10)×2023.2×1.02+(-0.117)×2100×1.02=-448.02N·M另考虑集中荷载F=2500NM1=0.08×2023.2×1.02+0.213×2500×1.02=694.36 N·M3、承载力验算W=bh2/6=50×1002/6=0.833×105δm=M/W=694360/0.833×1.05=8.33N/m2<14.95N/m24、挠度验算W= k·f·q·l4/100EI=0.677×2023.2×10-3×10004/(100×9×103×50×1003/12)0.37mm <[W]=L/250=4mm满足要求. 三）水平钢管采用￠48×3.5焊接钢管,间距1000mm,跨度1000，按五跨连续梁计算。

盘扣式梁底模板支架(梁板共用立杆)计算书一、参数信息和规范依据依据规范:《施工脚手架通用规范》GB55023-2022《钢结构通用规范》GB55006-2021《木结构通用规范》GB55005-2021《建筑施工承插型盘扣式钢管脚手架安全技术标准》JGJ/T231-2021《建筑结构可靠性设计统一标准》GB50068-2018《建筑施工脚手架安全技术统一标准》GB51210-2016《施工脚手架通用规范》GB55023-2022《承插型盘扣式钢管支架构件》JG/T 503-2016《建筑施工模板安全技术规范》JGJ 162-2008《建筑结构荷载规范》GB50009-2012《钢结构设计标准》GB50017-2017《混凝土结构设计规范》GB50010-2010《建筑地基基础设计规范》GB50007-2011《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011计算参数:立杆钢管选择Q355,强度为300N/mm2水平杆钢管选择Q355,强度为300N/mm2,钢管强度折减系数取1.00,结构重要性系数取1.00；承载力设计值调整系数取1.00；考虑脚手架重复使用和折旧情况：立杆钢管强度设计值取300.0N/mm2，水平钢管强度设计值取300.0N/mm2。

模板支架搭设高度为11.7m，梁截面B×D=350mm×700mm，梁底立杆的纵距(跨度方向) l=0.90m，脚手架步距 h=1.50m，脚手架顶层水平杆步距 h'=0.00m，梁板共用立杆的横距为0.90m，纵距为0.90m，梁板共用立杆纵距为0.90m立杆钢管选择：φ48.00×3.20mm横杆钢管选择：φ48.00×3.20mm梁底增加2道承重立杆。

面板厚度15.00mm，剪切强度1.40N/mm2，抗弯强度17.00N/mm2，弹性模量9000.00N/mm2。

木方60×80mm，剪切强度1.7N/mm2，抗弯强度17.0N/mm2，弹性模量9000.0N/mm2。

模板支撑体系计算书计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工模板安全技术规范》JGJ162-20083、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20114、《混凝土结构设计规范》GB 50010-20105、《建筑结构荷载规范》GB 50009-20126、《钢结构设计规范》GB 50017-2003一、工程属性风荷载参数:荷载系数参数表:设计简图如下:模板设计平面图模板设计立面图四、面板验算楼板面板应搁置在梁侧模板上，本例以简支梁，取1m单位宽度计算。

W = bh2/6=1000x13x13/6 = 28166.667mm3, I = bh3/12=1000x13x13x13/12 = 183083.333mm4承载能力极限状态% = 丫。

”1.35'5 +(G2k+G3k)xh)+1.4x/x(Q1k + Q2k)]xb=1x[1.35x(0.1+(24+1.1)x0.4)+1.4x0.9x2.5]x1=16.839kN/m正常使用极限状态q=(Y G(G1k +(G2k+G3k)xh))xb =(1x(0.1+(24+1.1)x0.4))x1 =10.14kN/m计算简图如下：W? TV?瞥HIP"」闻,,1、强度验算M max=q1l2/8 = 16.839x0.252/8 = 0.132kN-mo=M /W=0.132x106/28166.667 = 4.671N/mm2S[f] = 15N/mm2 max满足要求！2、挠度验算v max=5ql4/(384EI)=5x10.14x2504/(384x10000x183083.333)=0.282mmv=0.282mm<[v] = L/400=250/400 = 0.625mm满足要求！五、小梁验算q1 = 丫。

>1.'。

+(5+%9)+1.4*限9比+Q2k)]xb=1x[1.35x(0.3+(24+1.1)x0.4)+1.4x0.9x2.5]x0.25=4.277kN/m因此，q1静=Y0x1.35x(G1k +(G2k+G3k)xh)xb=1x1.35x(0.3+(24+1.1)x0.4)x0.25 = 3.49kN/m q1活=Y0x1.4xW c x(Q1k + Q2k)xb=1x 1.4x0.9x2.5x0.25 = 0.787kN/m 计算简图如下：1、强度验算M1= 0.125q1静L2+0.125q1 活L2=0.125x3.49x0.92+0.125x0.787x0.92=0.433kN-mM2 = q1L12/2=4.277x0.32/2 = 0.192kN-mM max=max[M], M2] =max[0.433, 0.192] = 0.433kN-m gM max/W=0.433x106/42667=10.15N/mm2<[f]=15.444N/mm2 满足要求！2、抗剪验算V1= 0.625q1静L+0.625q1活L=0.625x3.49x0.9+0.625x0.787x0.9 = 2.406kNV2=q1L[=4.277x0.3 = 1.283kNV max=max[V], V2]=max[2.406, 1.283] =2.406kNT max=3V max/(2bh0)=3x2.406x1000/(2x40x80) = 1.128N/mm2<[T]=1.782N/mm2 满足要求！3、挠度验算q=(Y G(G1k +(G2k+G3k)xh))xb=(1x(0.3+(24+1.1)x0.4))x0.25 = 2.585kN/m挠度,跨中v max=0.521qL4/(100EI)=0.521x2.585x9004/(100x9350x170.667x104) = O.554mm<[v]=L/400=900/400=2.25mm；悬臂端v max= ql14/(8EI)=2.585x3004/(8x9350x170.667x104) = 0.164mm<[v]=2xl1/400 = 2x300/400= 1.5mm满足要求！六、主梁验算1、小梁最大支座反力计算q1 = Y0x[L35x(G ik +(G2k+G3k)xh)+1.4x%x(Q ik +Q2k)]xb=1x[1.35x(0.5+(24+1.1)x0.4)+1.4x0.9x2.5]x0.25=4.345kN/mq1 静=Y0x1.35x(G1k +(G2k+G3k)xh)xb = 1x1.35x(0.5+(24+1.1)x0.4)x0.25 = 3.557kN/mq1活=丫/1.4*限91k + Q2k)xb =1x1.4x0.9x2.5x0.25 = 0.787kN/mq2= (Y G(G1k +(G2k+G3k)xh))xb=(1x(0.5+(24+1.1)x0.4))x0.25 = 2.635kN/m承载能力极限状态按二等跨连续梁，R max=1.25q1L=1.25x4.345x0.9=4.888kN按二等跨连续梁按悬臂梁，R1= (0.375%静+0.437q1活)L +q1l1= (0.375x3.557+0.437x0.787)x0.9+4.345x0.3 = 2.814kN主梁2根合并，其主梁受力不均匀系数=0.6R=max[R max，RJx0.6 = 2.933kN;正常使用极限状态按二等跨连续梁，R'max = 1.25q2L= 1.25x2.635x0.9 = 2.964kN按二等跨连续梁悬臂梁，R'1= 0.375q2L +qj = 0.375x2.635x0.9+2.635x0.3 =1.68kNR'=max[R'max，R'Jx0.6 = 1.779kN;计算简图如下：2.933kN 2.933kN 2.933kN 2.933kN 2.933kN 2.933kN 2.933kN 2.933kN 2.933kN 2.933kN 2.933kN 2.933kN 2.933kN主梁计算简图一2、抗弯验算gM max/W=0.865x106/4490=192.748N/mm2s[f]=205N/mm2满足要求！3、抗剪验算主梁剪力图一(kN)T max=2V max/A=2x6.664x1000/424 = 31.436N/mm2<[i]=125N/mm2满足要求！4、挠度验算跨中v max=0.974mms[v]=900/400=2.25mm悬挑段v max=0.332mmS[v]=2x150/400=0.75mm满足要求！5、支座反力计算承载能力极限状态图一支座反力依次为R1=8.001kN，R2=11.064kN，R3=11.064kN，R4=8.001kN 七、可调托座验算按上节计算可知，可调托座受力N=11.064/0.6=18.44kNS[N] = 30kN 满足要求！八、立杆验算1、长细比验算l o=k|i(h+2a)=1x1.1x(1500+2x250)=2200mmX=l o/i=2200/15.9=138.365<[X]=230 满足要求！2、立杆稳定性验算考虑风荷载：l0=k|i(h+2a)=1.155x1.1x(1500+2x250)=2541mm九=l0/i=2541.000/15.9=159.811查表得，叼=0.277M wd=Y0xw w Y Q M wk二Y0xw w Y Q(C2w k l a h2/10)=1x0.9x1.4x(1x0.024x0.9x1.52/10)=0.006kN-m N d=Max[R1,R2,R3，R4]/0.6+1xy G xqxH=Max[8.001,11.064,11.064,8.001]/0.6+1x1.35x0.15x4=19.25kNf d=N d/(91A)+M wd/W =19.25x103/(0.277x424)+0.006x106/4490=165.266N/mm2<[o]=205N/mm2满足要求！九、高宽比验算根据《建筑施工脚手架安全技术统一标准》GB51210-2016第8.3.2条：支撑脚手架独立架体高宽比不应大于3.0H/B=4/4=1<3满足要求！十、架体抗倾覆验算风荷栽fl制示甘国支撑脚手架风线荷载标准值:4.=1/、=0.9*0.111=0.1四加：风荷载作用在支架外侧竖向封闭栏杆上产生的水平力标准值：F wk= 1a xH m X Wmk=0.9x 1.5x0.163=0.22kN支撑脚手架计算单元在风荷载作用下的倾覆力矩标准值M卜：okM ok=0.5H2q wk+HF wk=0.5x42x0.1+4x0.22=1.679kN.m参考《规范》GB51210-2016第6.2.17条：B21a(g k1+8卜/冯占应以g k1——均匀分布的架体面荷载自重标准值kN/m2g k2——均匀分布的架体上部的模板等物料面荷载自重标准值kN/m2G jk一支撑脚手架计算单元上集中堆放的物料自重标准值kNbj——支撑脚手架计算单元上集中堆放的物料至倾覆原点的水平距离mB21a(g k1+ g k2)+2SG jk b j =B21a[qH/(1a x1b)+G1k H2xG jk xB/2=42x0.9x[0.15x4/(0.9x0.9)+0.5]+2x1x4/2=21.867kN. m>3y0M ok =3x1x1.679=5.038kN.M满足要求！十一、立杆支承面承载力验算11、受冲切承载力计算根据《混凝土结构设计规范》GB50010-2010第6.5.1条规定，见下表可得：P h=1，f t=0.992N/mm2，”=1，h0=h-20=380mm，u m =2[(a+h0)+(b+h0)]=2120mm F=(0.7Pf +0.25oh t pc)nu m h0=(0.7x1x0.992+0.25x0)x1x2120x380/1000=559.409kNNF1=19.25kNm满足要求！2、局部受压承载力计算根据《混凝土结构设计规范》GB50010-2010第6.6.1条规定，见下表可得：f c=11.078N/mm2，氏=1，P i=(A b/A l)i/2=[(a+2b)x(b+2b)/(ab)]i/2=[(400)x(300)/(200x100)]i/2=2.449A =ab=20000mm2inF=1.35P c P l f c A ln=1.35x1x2.449x11.078x20000/1000=732.657kN>F1=19.25kN 满足要求！。

满堂式支架1、说明:1）、简图以厘米为单位，本图只示出支架正面图。

侧面图间距与正面图相同。

参考规范？公路桥涵施工技术规范？、？建筑钢结构设计规范？。

1) 、模板重量：G1=( 7.7*3-2.8*2*2+1.65*3*2+1.5*3*2+2*10.3-1*1.3*0.1=5.01T ; 2) 、支架 重量：G2= (20*6*1.5*3.84+(12*6+3*20)*3.84+20*6*2*1.35)*60/1.5*1.2/1000=73.06T3)、混凝土重量：G3=( 10.3*2-2*1.3*1/2 ) *3*2.5=144.75T;4）、施工人员、材料、行走、机具荷载： G4 10.3*3*2.5/10=7.72T;5)、振动荷载：G5= 10.3*3*2/10=6.18T;3)、 设计指标参照？建筑钢结构设计规范？选取。

简图4)、I ■ I ■ ■2、荷载计算3、抗压强度及稳定性计算支架底部单根立柱压力N1=( G1+ G2+ G3+ G4+ G5 / n;n=20*6=120;N1=1.972tf; 安全系数取1.2; 立柱管采用?48*3.5 钢管:A=489mm2 i=15.8 mm ;立柱按两端铰接考虑取m= 1。

立柱抗压强度复核：s = 1.2*N1*104 /A=48.39 MPa <[s]=210MPa抗压强度满足要求.稳定性复核：1= mL/i=94.94; 查GBJ17-88得j=0.676s = 1.2*N1*104 /(jA) =71.59 MPa <[s]=210MPa;稳定性满足要求.4．扣件抗滑移计算支架顶部单根钢管压力N2=(G1+ G3+ G4+ G5 /n= 1.36tf;扣件的容许抗滑移力Rc=0.85tf.使用两个扣件2*Rc= 1.7 tf>1.36tf.扣件抗滑移满足设计要求.5、构造要求：立杆底脚均垫以底座或垫板，立杆接头采用对接方式，并在支架顶端用搭接方式调整标高。

盖梁支架计算书一、满堂式支架1、说明：1）、简图以厘米为单位，本图只示出支架正面图。

侧面图间距与正面图相同。

2）、参考规范«公路桥涵施工技术规范»、«建筑钢结构设计规范»。

3）、设计指标参照«建筑钢结构设计规范»选取。

4）、简图2、荷载计算1）、模板重量：G1＝4.8T；2）、支架重量：G2＝(20×4×1.2×3.84+(12×4+2×20)×3.84+20×4×2×1.35) ×20/1.2×1.2=18.45T；3）、混凝土重量：G3＝（11.46×1.75-10.96×0.35-2×1.43×0.6）×1.9×2.5=68.89T;4)、施工人员、材料、行走、机具荷载：G4＝0.001×11.46×1.9×1025)、振动荷载：G5＝0.001×11.46×1.9×102=2.18T;3、抗压强度及稳定性计算支架底部单根立柱压力N1＝（G1＋G2＋G3＋G4＋G5）／n;n=20×4=80;N1=1.23tf;安全系数取1.2;立柱管采用ø48×3.5钢管: A=489mm2、i=15.8 mm；立柱按两端铰接考虑取μ＝1。

στμ立柱抗压强度复核：σ＝1.2×N1×104／A=25.15 MPa <[σ]=210MPa 抗压强度满足要求.稳定性复核:λ= μL/i=76;查GBJ17-88得ϕ=0.807σ＝1.2×N1×104／（ϕA）=30.18 MPa <[σ]=210MPa;稳定性满足要求.4．扣件抗滑移计算支架顶部单根钢管压力N2＝（G1＋G3＋G4＋G5）／n＝1tf;扣件的容许抗滑移力Rc=0.85tf.使用两个扣件2×Rc＝1.7 tf>1tf.扣件抗滑移满足设计要求.5．在支架搭设时应在纵横向每隔4－5排设45度剪力撑。

盖梁模板及支架受力计算书一、计算参数荷载： ① 模板自重 40 KN(侧)+8.22KN(底.)=48.22KN36a 工钢 0. 6*12*2=14.4KN② 砼自重 22.83m 3 *25=570.75 KN③ 施工人员及机具荷载 1.5KN/m 2*4.4m*1.9m=12.54KN④ 新浇砼对模板产生荷载 0.22*24*1.5*1.51/2=9.7KN/m 2⑤ 振捣砼产生荷载 2 KN/m 2*4.4m*1.4m=12.32 KN （水平面） 4*4.4*1.5=26.4KN （垂直面）⑥ 倾倒砼产生荷载 4 KN/m 2*4.4m*1.9m=28.56 KN二、对工钢进行验算36a 工钢 I x =15796cm 4 W x =877.6cm 3 S x =508.8cm 3E=2.1*105MPa [δs ] =145MPa τmax =85MPa∑=48.22+14.4+570.75+12.54+12.32+28.56=686.79 KN故qc=34.3410*279.686 KN/m （1） 弯曲强度M max =25*1.6*34.34*[（1-1.95/5）(1+2*1.95/6.1)-5/6.1]=94.435KN.m δmax =3610*6.87710*435.94=103.6MPa<145MPa[δs ]计算简图：q c =34.34KN/m（2） 抗剪强度验算Qmax=21.6*34.34=104.737KNτmax =10*10*1579610*8.508*10*737.104433=33.74MPa<[τ]=85MPa（3）挠度验算ƒmax =3845*El ql 4=45410*15796*10*1.2*3846100*34.34*5=18<2506100=24.4mm三、支架方木验算（1）强度计算∑P=672.39KN ∑q c =9.1*1039.672=35.39KN/m 2q c =35.39*0.5=17.7KN/mM max =87.1*7.172=6.4KN.mΣ=26200*200*6110*4.6=4.8MPa<15Mpa(可)（2）挠度计算ƒmax =)12200*200(*10*10*3841700*7.17*5334=1.4mm<4.3mm计算简图：四、竹胶底模计算1.8CM 厚竹胶底模参数： W x =54mm 3 I x =486mmE=9.0*10 3 M pa δ=14.5Mpa σ=85Mpa(1) 强度验算∑P=632.39KN ∑q c =9.1*1039.632=33.3 KN/m 2M max =103.0*033.02=0.0003KN.mδ=5410*0003.06=5.5Mpa<14.5Mpa(可)ƒmax =486*10*9*384300*033.0*534=0.8 mm =400300=0.8mm计算简图：五、侧钢模背楞及面板验算10a 槽钢： W x =39.4cm 3 I x =198.3cm 4 S x =23.5cm 3E=2.1*105 δ=145Mpa γ=85Mpa q c =9.8KN/m(1)外背楞（间距0.9m 一道）P=4.59KN R A =R B =9.18KN经计算：M max =4.13KN.mδmax =3610*4.3910*13.4=104MPa<140Mpa 故可 ƒmax =45410*3.198*10*1.2*3841700*5.13*5=3.5mm =4001700=4.25mm(2 钢侧模面板及其内背楞由于内背楞及钢侧模面板材料强度及刚度大于底背楞及底模强度及刚度,且底部荷载大于侧面荷载,故模板力学性能无需再进行验算。

板支架施工方案3.1模板支架方案情况3.2模板支架补充方案情况段中板及侧墙模板支架体系采用扣件式钢管脚手架，φ48×3.5mm钢管，侧墙模板采用木模板（厚18mm），模板接缝严密防止漏浆。

模板主楞选用100*100mm方木，间距250mm，次楞选用100*100mm方木，间距1200mm；钢管架搭设尺寸及剪刀撑设置与原方案一致；支架顶部水平杆两层加密，墙板交界处加腋部位增设一排斜顶，斜顶一端顶到底板上。

侧墙模板加固时采用两道φ48*3.5钢管斜顶，两道斜支撑间距1800mm，纵向与支撑架纵距一致，斜支撑一端固定于底板。

见图3.2-1。

图3.2-1 中板及侧墙模板支架大样图一、安全文明施工措施4.1模板工程施工安全措施1、模板卸车后重迭码放高度不超过1.5m，相邻码放区之间要留出通道，便于模板配件的安装，底层模板离地面10cm；2、现场设专职人员、专业施工班组负责大模板的施工，要求熟悉模板平面图及模板设计方案，熟悉模板的施工安全规定；3、严禁攀爬模板上下，必须使用爬梯上下模板；4、模板支撑不得使用腐朽、扭裂、劈裂的材料。

顶撑要垂直、底部平整坚实，并加垫木。

木楔要钉牢，并用横顺拉杆和剪撑拉结牢固。

5、安装模板应按工序进行，当模板没有固定前，不得进行下一道工序作业。

禁止利用拉杆、支撑攀登上路。

6、在混凝土浇灌过程中，要有专人检查，发现变形、松动等现象，要及时加固和修理，防止塌模伤人。

7、在现场安装模板时，所用工具应装人工具袋内，防止高处作业时，工具掉下伤人。

4.2脚手架安全技术措施1、对钢管、配件、加固杆等应进行检查验收，严禁使用不合格的材料。

2、在顶架搭设过程中要实行严格的监控，由专职施工员进行现场指挥监督，随时纠正可能出现的质量安全隐患。

3、搭设完毕后要进行自检，若发现有松动、倾斜、弯曲、不牢固等现象，必须及时进行整改，整改有困难的，要有可行的加固方案方可施工。

4、在浇筑混凝土过程中，支架下面要安装照明灯，在安全员的监督下，派木工进行巡查，负责检查模板、支顶，若发现异常，立即停止浇筑混凝土，并及时组织人员进行加固处理，保证浇筑工作正常进行。

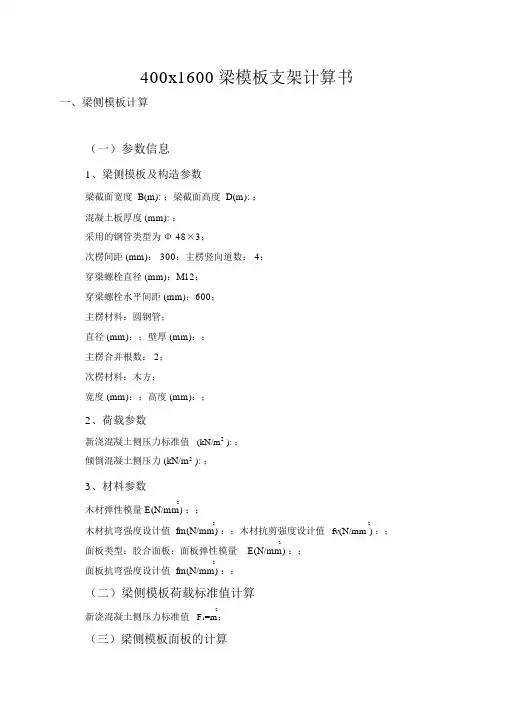

400x1600梁模板支架计算书一、梁侧模板计算（一）参数信息1、梁侧模板及构造参数梁截面宽度 B(m): ；梁截面高度 D(m): ；混凝土板厚度 (mm): ；采用的钢管类型为Φ 48×3；次楞间距 (mm)： 300；主楞竖向道数： 4；穿梁螺栓直径 (mm)：M12；穿梁螺栓水平间距 (mm)：600；主楞材料：圆钢管；直径 (mm)：；壁厚 (mm)：；主楞合并根数： 2；次楞材料：木方；宽度 (mm)：；高度 (mm)：；2、荷载参数新浇混凝土侧压力标准值(kN/m2 ): ；倾倒混凝土侧压力 (kN/m2 ): ；3、材料参数2木材弹性模量 E(N/mm) ：；22木材抗弯强度设计值 fm(N/mm) ：；木材抗剪强度设计值fv(N/mm ) ：；2面板类型：胶合面板；面板弹性模量E(N/mm) ：；2面板抗弯强度设计值 fm(N/mm) ：；（二）梁侧模板荷载标准值计算2新浇混凝土侧压力标准值F1=m；（三）梁侧模板面板的计算面板为受弯结构 , 需要验算其抗弯强度和刚度。

强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。

面板计算简图 ( 单位： mm)1、强度计算面板抗弯强度验算公式如下：σ= M/W < f3其中， W --面板的净截面抵抗矩，W = 150×× 6=81cm；M --面板的最大弯矩(N·mm)；2σ--面板的弯曲应力计算值(N/mm)2[f] --面板的抗弯强度设计值(N/mm)；按照均布活荷载最不利布置下的三跨连续梁计算：M = 1l+ 2l其中，q --作用在模板上的侧压力，包括:新浇混凝土侧压力设计值: q 1 = ×××= kN/m；倾倒混凝土侧压力设计值: q 2 = ×× 4×=m；计算跨度 ( 次楞间距 ): l = 300mm；面板的最大弯矩 M= ×× 3002 +×× 3002= ×105 N·mm；面板的最大支座反力为：N=1l+ 2l= ×× +×× =；经计算得到，面板的受弯应力计算值: σ = ×105/42×10 =mm；面板的抗弯强度设计值 : [f] = 15N/mm2；2[f]=15N/mm 2，满足面板的受弯应力计算值σ =mm 小于面板的抗弯强度设计值要求！2 、抗剪验算Q=×× 300+×× 300)/1000= ；τ=3Q/2bh=3×× 1000/(2 ×1500×18)=mm2；面板抗剪强度设计值： [fv]=mm 2；22面板的抗剪强度计算值τ= mm 小于面板的抗剪强度设计值[f]=mm ，满足要求！3 、挠度验算ν=(100EI) ≤[ ν]=l/150q--作用在模板上的侧压力线荷载标准值: q= ×；l--计算跨度: l = 300mm；E--面板材质的弹性模量: E = 6000N/mm2；I--面板的截面惯性矩: I = 150××× 12=72.9cm4；面板的最大挠度计算值 :ν =×× 3004/(100×6000×× 105) = 0.722 mm；面板的最大容许挠度值:[v] = min(l/150,10) =min(300/150,10) = 2mm；面板的最大挠度计算值ν =0.722mm 小于面板的最大容许挠度值[v]=2mm ，满足要求！（四）梁侧模板支撑的计算1、次楞计算次楞直接承受模板传递的荷载，按照均布荷载作用下的三跨连续梁计算。

模板支撑体系计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20113、《混凝土结构设计规范》GB 50010-20104、《建筑结构荷载规范》GB 50009-20125、《钢结构设计规范》GB 50017-2003一、工程属性二、荷载设计三、模板体系设计设计简图如下：平面图立面图四、面板验算面板类型覆面木胶合板面板厚度t(mm) 14面板抗弯强度设计值[f](N/mm2) 15 面板抗剪强度设计值[τ](N/mm2) 1.5面板弹性模量E(N/mm2) 5400取单位宽度b=1000mm，按三等跨连续梁计算：W＝bh2/6=1000×14×14/6＝32666.667mm3，I＝bh3/12=1000×14×14×14/12＝228666.6 67mm4q1＝0.9×max[1.2(G1k+(G2k+G3k)×h)+1.4Q2k，1.35(G1k+(G2k+G3k)×h)+1.4ψc Q2k]×b=0.9×max[1.2×(0.1+(24+1.5)×0.9)+1.4×2，1.35×(0.1+(24+1.5)×0.9)+1.4×0.7×2]×1＝29.77 kN/mq1静＝0.9×1.35×[G1k+(G2k+G3k)×h]×b＝0.9×1.35×[0.1+(24+1.5)×0.9]×1＝28.006kN/m q1活＝0.9×1.4×0.7×Q2k×b＝0.9×1.4×0.7×2×1＝1.764kN/mq2＝[1×(G1k+(G2k+G3k)×h)]×b＝[1×(0.1+(24+1.5)×0.9)]×1＝23.05kN/m计算简图如下：1、强度验算M max＝0.1q1静L2+0.117q1活L2＝0.1×28.006×0.12+0.117×1.764×0.12＝0.03kN·m σ＝M max/W＝0.03×106/32666.667＝0.92N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝0.677q2L4/(100EI)=0.677×23.05×1004/(100×5400×228666.667)＝0.013mm≤[ν]＝L/250＝100/250＝0.4mm满足要求！3、支座反力计算设计值(承载能力极限状态)R1=R4=0.4q1静L+0.45q1活L=0.4×28.006×0.1+0.45×1.764×0.1＝1.2kNR2=R3=1.1q1静L+1.2q1活L=1.1×28.006×0.1+1.2×1.764×0.1＝3.292kN标准值(正常使用极限状态)R1'=R4'=0.4q2L=0.4×23.05×0.1＝0.922kNR2'=R3'=1.1q2L=1.1×23.05×0.1＝2.536kN五、小梁验算承载能力极限状态：梁底面板传递给左边小梁线荷载：q1左＝R1/b=1.2/1＝1.2kN/m梁底面板传递给中间小梁最大线荷载：q1中＝Max[R2,R3]/b =Max[3.292,3.292]/1= 3.292kN/m梁底面板传递给右边小梁线荷载：q1右＝R4/b=1.2/1＝1.2kN/m小梁自重：q2＝0.9×1.35×(0.3-0.1)×0.3/3 =0.024kN/m梁左侧模板传递给左边小梁荷载q3左＝0.9×1.35×0.5×(0.9-0.12)=0.474kN/m梁右侧模板传递给右边小梁荷载q3右＝0.9×1.35×0.5×(0.9-0.12)=0.474kN/m梁左侧楼板传递给左边小梁荷载q4左＝0.9×Max[1.2×(0.5+(24+1.1)×0.12)+1.4×2，1.3 5×(0.5+(24+1.1)×0.12)+1.4×0.7×2]×(0.5-0.3/2)/2×1=1.105kN/m梁右侧楼板传递给右边小梁荷载q4右＝0.9×Max[1.2×(0.5+(24+1.1)×0.12)+1.4×2，1.3 5×(0.5+(24+1.1)×0.12)+1.4×0.7×2]×((1-0.5)-0.3/2)/2×1=1.105kN/m左侧小梁荷载q左＝q1左+q2+q3左+q4左 =1.2+0.024+0.474+1.105=2.803kN/m中间小梁荷载q中= q1中+ q2=3.292+0.024=3.317kN/m右侧小梁荷载q右＝q1右+q2+q3右+q4右 =1.2+0.024+0.474+1.105=2.803kN/m小梁最大荷载q=Max[q左,q中,q右]=Max[2.803,3.317,2.803]=3.317kN/m正常使用极限状态：梁底面板传递给左边小梁线荷载：q1左'＝R1'/b=0.922/1＝0.922kN/m梁底面板传递给中间小梁最大线荷载：q1中'＝Max[R2',R3']/b =Max[2.536,2.536]/1= 2.536kN/m梁底面板传递给右边小梁线荷载：q1右'＝R4'/b=0.922/1＝0.922kN/m小梁自重：q2'＝1×(0.3-0.1)×0.3/3 =0.02kN/m梁左侧模板传递给左边小梁荷载q3左'＝1×0.5×(0.9-0.12)=0.39kN/m梁右侧模板传递给右边小梁荷载q3右'＝1×0.5×(0.9-0.12)=0.39kN/m梁左侧楼板传递给左边小梁荷载q4左'＝[1×(0.5+(24+1.1)×0.12)]×(0.5-0.3/2)/2×1=0.61 5kN/m梁右侧楼板传递给右边小梁荷载q4右'＝[1×(0.5+(24+1.1)×0.12)]×((1-0.5)-0.3/2)/2×1=0 .615kN/m左侧小梁荷载q左'＝q1左'+q2'+q3左'+q4左'=0.922+0.02+0.39+0.615=1.947kN/m中间小梁荷载q中'= q1中'+ q2'=2.536+0.02=2.556kN/m右侧小梁荷载q右'＝q1右'+q2'+q3右'+q4右' =0.922+0.02+0.39+0.615=1.947kN/m小梁最大荷载q'=Max[q左',q中',q右']=Max[1.947,2.556,1.947]=2.556kN/m为简化计算，按简支梁和悬臂梁分别计算，如下图：1、抗弯验算M max＝max[0.125ql12，0.5ql22]＝max[0.125×3.317×0.52，0.5×3.317×0.32]＝0.149kN·mσ=M max/W=0.149×106/32667=4.569N/mm2≤[f]=11.44N/m m2满足要求！2、抗剪验算V max＝max[0.5ql1，ql2]＝max[0.5×3.317×0.5，3.317×0.3]＝0.995kNτmax=3V max/(2bh0)=3×0.995×1000/(2×40×70)＝0.533N/mm2≤[τ]=1.232N/mm2满足要求！3、挠度验算ν1＝5q'l14/(384EI)＝5×2.556×5004/(384×7040×114.333×104)＝0.258mm≤[ν]＝l1/250＝500/250＝2mmν2＝q'l24/(8EI)＝2.556×3004/(8×7040×114.333×104)＝0.322mm≤[ν]＝2l2/250＝2×300/2 50＝2.4mm满足要求！4、支座反力计算承载能力极限状态R max=[qL1,0.5qL1+qL2]=max[3.317×0.5,0.5×3.317×0.5+3.317×0.3]=1.824kN同理可得：梁底支撑小梁所受最大支座反力依次为R1=1.542kN,R2=1.824kN,R3=1.824kN,R4=1.5 42kN正常使用极限状态R max'=[q'L1,0.5q'L1+q'L2]=max[2.556×0.5,0.5×2.556×0.5+2.556×0.3]=1.406kN同理可得：梁底支撑小梁所受最大支座反力依次为R1'=1.071kN,R2'=1.406kN,R3'=1.406kN,R4'=1.071kN六、主梁验算主梁类型钢管主梁截面类型(mm) Φ48×2.7主梁计算截面类型(mm) Φ48×2.7主梁抗弯强度设计值[f](N/mm2) 205主梁抗剪强度设计值[τ](N/mm2) 125 主梁截面抵抗矩W(cm3) 4.12主梁弹性模量E(N/mm2) 206000 主梁截面惯性矩I(cm4) 9.891、抗弯验算主梁弯矩图(kN·m)σ=M max/W=0.141×106/4120=34.284N/mm2≤[f]=205N/mm2满足要求！2、抗剪验算主梁剪力图(kN)V max＝3.366kNτmax=2V max/A=2×3.366×1000/384＝17.532N/mm2≤[τ]=125N/mm2 满足要求！3、挠度验算主梁变形图(mm)νmax＝0.056mm≤[ν]＝L/250＝334/250＝1.336mm满足要求！4、支座反力计算承载能力极限状态支座反力依次为R1=0.295kN，R2=3.661kN，R3=3.661kN，R4=0.295kN正常使用极限状态支座反力依次为R1'=0.224kN，R2'=2.701kN，R3'=2.701kN，R4'=0.224kN七、2号主梁验算主梁类型钢管主梁截面类型(mm) Φ48×2.7主梁计算截面类型(mm) Φ48×2.7主梁抗弯强度设计值[f](N/mm2) 205主梁抗剪强度设计值[τ](N/mm2) 125 主梁截面抵抗矩W(cm3) 4.12主梁弹性模量E(N/mm2) 206000 主梁截面惯性矩I(cm4) 9.89主梁计算方式三等跨连续梁可调托座内主梁根数 1P＝max[R2，R3]=Max[3.661，3.661]=3.661kN，P'＝max[R2'，R3']＝Max[2.701，2.7 01]=2.701kN1、抗弯验算2号主梁弯矩图(kN·m)σ=M max/W=0.641×106/4120=155.509N/mm2≤[f]=205N/mm2 满足要求！2、抗剪验算2号主梁剪力图(kN)V max＝2.38kNτmax=2V max/A=2×2.38×1000/384＝12.394N/mm2≤[τ]=125N/mm2满足要求！3、挠度验算2号主梁变形图(mm)νmax＝1.533mm≤[ν]＝L/250＝1000/250＝4mm满足要求！4、支座反力计算极限承载能力状态支座反力依次为R1=4.942kN，R2=7.871kN，R3=7.871kN，R4=4.942kN立柱所受主梁支座反力依次为R2=7.871/1=7.871kN，R3=7.871/1=7.871kN八、纵向水平钢管验算钢管截面类型(mm) Φ48×2.7钢管计算截面类型(mm) Φ48×2.7钢管截面面积A(mm2) 384 钢管截面回转半径i(mm) 16钢管弹性模量E(N/mm2) 206000 钢管截面惯性矩I(cm4) 9.89钢管截面抵抗矩W(cm3) 4.12 钢管抗弯强度设计值[f](N/mm2) 205钢管抗剪强度设计值[τ](N/mm2) 125P＝max[R1，R4]=0.295kN，P'＝max[R1'，R4']＝0.224kN计算简图如下：1、抗弯验算纵向水平钢管弯矩图(kN·m)σ＝M max/W＝0.052×106/4120＝12.531N/mm2≤[f]＝205N/mm2 满足要求！2、抗剪验算纵向水平钢管剪力图(kN)V max＝0.192kNτmax＝2V max/A=2×0.192×1000/384＝0.999N/mm2≤[τ]＝125N/mm2满足要求！3、挠度验算纵向水平钢管变形图(mm)νmax＝0.127mm≤[ν]＝L/250＝1000/250＝4mm满足要求！4、支座反力计算支座反力依次为R1=0.398kN，R2=0.634kN，R3=0.634kN，R4=0.398kN同理可得：两侧立柱所受支座反力依次为R1=0.634kN，R4=0.634kN九、可调托座验算荷载传递至立柱方式可调托座2 可调托座承载力容许值[N](kN) 30扣件抗滑移折减系数k c 11、扣件抗滑移验算两侧立柱最大受力N＝max[R1,R4]＝max[0.634,0.634]＝0.634kN≤1×8=8kN单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！2、可调托座验算可调托座最大受力N＝max[R2，R3]＝7.871kN≤[N]=30kN满足要求！十、立柱验算1、长细比验算l0=h=1500mmλ=l0/i=1500/16=93.75≤[λ]=150长细比满足要求！查表得，φ＝0.6412、风荷载计算M w＝0.9×φc×1.4×ωk×l a×h2/10＝0.9×0.9×1.4×0.29×1×1.52/10＝0.074kN·m3、稳定性计算根据《建筑施工模板安全技术规范》JGJ162-2008，荷载设计值q1有所不同：1)面板验算q1＝0.9×[1.2×(0.1+(24+1.5)×0.9)+1.4×0.9×2]×1＝27.162kN/m2)小梁验算q1＝max{1.098+0.9×1.2×[(0.3-0.1)×0.3/3+0.5×(0.9-0.12)]+0.9×[1.2×(0.5+(24+1.1)×0.1 2)+1.4×0.9×1]×max[0.5-0.3/2，(1-0.5)-0.3/2]/2×1，3.01+0.9×1.2×(0.3-0.1)×0.3/3}=3.0 32kN/m同上四～八计算过程，可得：R1＝0.574kN，R2＝7.003kN，R3＝7.003kN，R4＝0.574kN立柱最大受力N w＝max[R1+N边1，R2，R3，R4+N边2]+0.9×1.2×0.15×(31.2-0.9)+M w/l b ＝max[0.574+0.9×[1.2×(0.5+(24+1.1)×0.12)+1.4×0.9×1]×(1+0.5-0.3/2)/2×1，7.003，7. 003，0.574+0.9×[1.2×(0.5+(24+1.1)×0.12)+1.4×0.9×1]×(1+1-0.5-0.3/2)/2×1]+4.909+0.074/1＝11.985kNf＝N/(φA)+M w/W＝11985.215/(0.641×384)+0.074×106/4120＝66.653N/mm2≤[f]＝205 N/mm2满足要求！十一、高宽比验算根据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011第6.9.7：支架高宽比不应大于3H/B=31.2/20=1.56＜3满足要求，不需要进行抗倾覆验算！十二、立柱支承面承载力验算F1=N=11.985kN1、受冲切承载力计算根据《混凝土结构设计规范》GB50010-2010第6.5.1条规定，见下表可得：βh=1，f t=0.858N/mm2，η=1，h0=h-20=100mm，u m =2[(a+h0)+(b+h0)]=1500mmF=(0.7βh f t+0.25σpc，m)ηu m h0=(0.7×1×0.858+0.25×0)×1×1500×100/1000=90.09kN≥F1=1 1.985kN满足要求！2、局部受压承载力计算根据《混凝土结构设计规范》GB50010-2010第6.6.1条规定，见下表可得：f c=7.488N/mm2，βc=1，βl=(A b/A l)1/2=[(a+2b)×(b+2b)/(ab)]1/2=[(1000)×(1350)/(100×450)]1/2=5.477，A ln=ab=45 000mm2F=1.35βcβl f c A ln=1.35×1×5.477×7.488×45000/1000=2491.568kN≥F1=11.985kN 满足要求！Ｑ235A钢管轴心受压构件的稳定系数。
