金属膜电阻规格书

金属膜电阻规格书

1Ω－10MΩ
MF5W / 5WS
500V
1000V
1000V
1Ω－10MΩ
4 – 1.POWER RATING
Power rating is defined as maximum power rating continuously applied under ambient temperature at 70℃.when the ambient temperature exceeds 70℃ ,use chart 1.
Resistance variation shall be within ±(0.5% + 0.05ohm) also there Shall be on mechanical breakage
JIS-C-5202 5.8 Apply AC voltage 4 times the rated voltage for 1 second and rest for 25 seconds and Repeat this cycle for 10000±200times leave resistor 30 minutes at room temperature after test and measure Maximum voltage for intermittent Overload.0.50W – 700V(AC) Pull test apply 2.5kg force to the lead in the direction of lead axisfor30±5 seconds.
TEL：0769-85325266 FAX:0769-85325766
東莞超翔電子有限公司 編號
版本
金屬膜電阻器
METAL FILM RESISTORS

金属膜电阻规格书

金属膜电阻规格书

文件修订记录版本修订内容日期文件汇签记录版本签名日期版本签名日期1、目的确保本公司所生产的金属膜电阻都有一个统一的标准2、范围本规格仅适用于本厂所生产之金属膜固定电阻器成品规格。

3、定义3.1 型号(type)：具有相似的设计和制造工艺，在鉴定批准或质量一致性检验中可以将它们组合在一起的一组电子元件3.2 额定温度：在该温度的耐久性试验条件下，可连续施加额定功耗的最高环境温度，本规范指70℃。

3.3 额定功耗：在70℃环境温度下进行70℃耐久试验，而且阻值变化不超过该试验的允许值时所允许的最大功耗。

3.4 额定电压：用标称阻值和额定功耗乘积的平方根计算出的直流电压或交流电压有效值。

3.5元件极限电压：可经连续施加在电阻器两个引出端上的最大直流电压或交流电压有效值。

即本规范所指的最高使用电压。

3.6 绝缘电压：在连续工作条件下，在电阻器的各个引出端与任何导电安装面之间可以施加的最大峰值电压。

3.7 电阻温度系数：两个规定温度之间的阻值相对变化除以产生这个变化的温度之差。

4、职责本规格书执行标准GB/T 5729—2003/IEC 60115-1：20015、程序内容5.1 类型命名：类型依种类、 功率、标称电阻值及阻值容许差等，如下列符号之排列构成种类 功率 标称电阻值 电阻值容许差RN 1/4W 150KΩ F5.2符号之意义5.2.1种类：以大写英文字母RN表示为金属膜固定电阻器（或以商用通称MF代表，或以RJ来表示）。

5.2.2功率：以W代表额定电功率，如加一英文字母“S”即表示小型化，例1/4WS，即表示额定功率为1/4W之小型化Size。

5.2.3 标称电阻值：标称电阻值之单位为欧姆，以符号Ω表示，其电阻值以Ω、KΩ（103Ω）、MΩ（106Ω）、mΩ(10-3Ω）表示之。

5.2.4电阻值容许差：电阻值容许差符号如F（±1%）、G（±2%）、J（±5%）、D（±0.5%）、C（±0.25%）及B（±0.1%）等表示之5.2.5形状：大写英文母表示“P”表示外形构造（其外形如图四），或者加工成型如PU、PUG、PF等到，（如图五）5.3涂装要求5.3.1电阻器1/8W为焊点不涂漆，≧1/4W均为焊点涂漆(除非客户特殊要求)。

金属膜电阻规格书-东莞市普格电子科技有限公司

金属膜电阻规格书-东莞市普格电子科技有限公司
焊接强度 Terminal Strength
无烧毁或绝缘性破坏 No breakdown or flashover
依照电气规格表施加直流电压持续1分钟 AC potential respectively specified in the list for 60 seconds.
±100 PPM/℃
实验温度: 室温+100℃ Test temperature: indoors Temp. 100℃
该产品的陶瓷基体是将nicr电阻原料通过真空镀膜法形成并以优良的耐热性耐气候性的涂料进行涂层
Fixed Metal Film Resistors

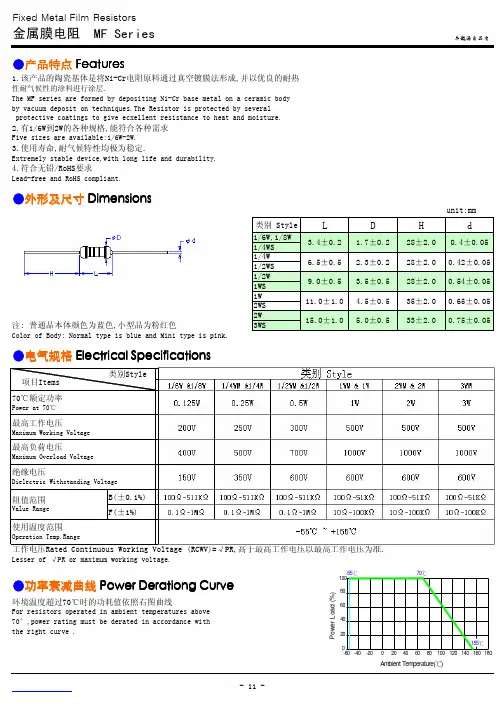

金属膜电阻 MF Series
卓越源自品质
●产品特点 Features
1.该产品的陶瓷基体是将Ni-Cr电阻原料通过真空镀膜法形成,并以优良的耐热 性耐气候性的涂料进行涂层. The MF series are formed by depositing Ni-Cr base metal on a ceramic body by vacuum deposit on techniques.The Resistor is protected by several protective coatings to give ecxellent resistance to heat and moisture. 2.有1/6W到2W的各种规格,能符合各种需求 Five sizes are available:1/6W-2W. 3.使用寿命,耐气候特性均极为稳定. Extremely stable device,with long life and durability. 4.符合无铅/RoHS要求 Lead-free and RoHS compliant.

天二插件金属氧化膜电阻MO系列选型规格书

天二插件金属氧化膜电阻MO系列选型规格书

■ Power Graph (℃)
70℃
■ Hot-Spot Temperature (%)
MO 3B 5B/ MO 7WS MO 2WS/ MO 3WS MO 2B / MO 1WS MO 1B MO 1/2B MO 1/4B
SURFACE TEMP. RISE ( )
Rated Load(%)
Ambient Temperature (℃)
★ Miniature Series: Flameproof Coating , Pink color
■ Electrical Characteristics
Power rating at 70℃ 1/4W 1/2WS 1/2W 1WS
Operating Temp. Range
Max. Working Voltage 200V 250V 250V 300V
No deterioration of coatings and markings
Terminal Strength
Direct load for 10 sec. In the direction off the terminal leads. Tensile:≧2.5kg
★ Rated continuous Working Voltage (RCWV) = POWER.RATING.* RESISTANCE.VALUE
H
28±2.0 26±2.0 35±2.0 32±2.0 35±2.0 35±2.0
Unit: mm
d
Comment
0.55±0.03 0.65±0.03 0.76±0.03 0.76±0.03 0.78±0.03 0.78±0.03
★ Standard Series: Flameproof Coating , Grey color

功率型金属氧化膜电阻器(RSS,RSN)规格书

功率型金属氧化膜电阻器(RSS,RSN)规格书
TOKEN

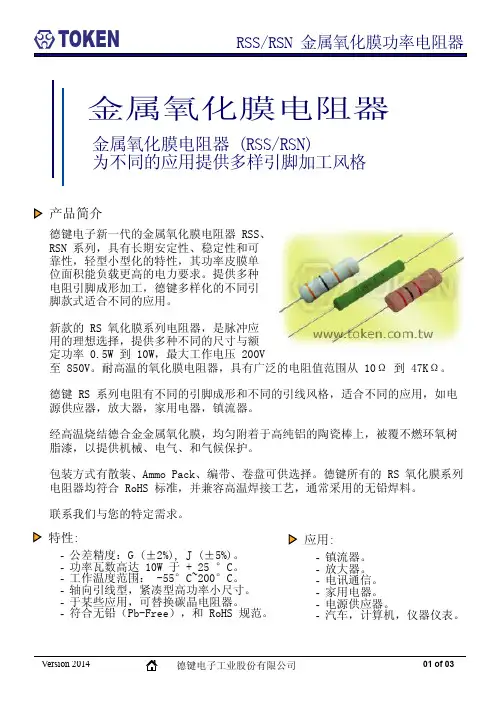

RSS/RSN 金属氧化膜功率电阻器
金属氧化膜电阻器
金属氧化膜电阻器 (RSS/RSN) 为不同的应用提供多样引脚加工风格
产品简介
德键电子新一代的金属氧化膜电阻器 RSS、 RSN 系列，具有长期安定性、稳定性和可 靠性，轻型小型化的特性，其功率皮膜单 位面积能负载更高的电力要求。提供多种 电阻引脚成形加工，德键多样化的不同引 脚款式适合不同的应用。 新款的 RS 氧化膜系列电阻器，是脉冲应 用的理想选择，提供多种不同的尺寸与额 定功率 0.5W 到 10W，最大工作电压 200V 至 850V。耐高温的氧化膜电阻器，具有广泛的电阻值范围从 10Ω 到 47KΩ。 德键 RS 系列电阻有不同的引脚成形和不同的引线风格，适合不同的应用，如电 源供应器，放大器，家用电器，镇流器。 经高温烧结德合金金属氧化膜，均匀附着于高纯铝的陶瓷棒上，被覆不燃环氧树 脂漆，以提供机械、电气、和气候保护。 包装方式有散装、Ammo Pack、编带、卷盘可供选择。德键所有的 RS 氧化膜系列 电阻器均符合 RoHS 标准，并兼容高温焊接工艺，通常采用的无铅焊料。 联系我们与您的特定需求。
德键电子工业股份有限公司
03 of 03
最大负载电压
RSS 400V 500V 600V 700V 700V 800V 800V 850V 850V RSN 500V 600V 700V 700V 1000V 1000V 1000V 1000V 1000V
1/4W 6.0±0.3 2.3±0.3 26 ± 1 0.40~0.50 10Ω ~ 22KΩ ±2%,±5% 1/2W 9.0±0.5 3.0±0.5 26 ± 1 0.50~0.55 10Ω ~ 33KΩ ±2%,±5% 1W 2W 3W 5W 6W 7W 10W 11±1.0 4.0±0.5 26 ± 3 0.75~0.80 10Ω ~ 47KΩ ±2%,±5% 15±1.0 5.0±0.5 35 ± 3 0.75~0.80 10Ω ~ 47KΩ ±2%,±5% 17±1.0 6.0±0.5 35 ± 3 0.75~0.80 10Ω ~ 47KΩ ±2%,±5% 24±1.0 8.0±0.5 38 ± 3 0.75~0.80 10Ω ~ 47KΩ ±2%,±5% 24±1.0 8.0±0.5 38 ± 3 0.75~0.80 10Ω ~ 47KΩ ±2%,±5% 41±1.0 8.0±0.5 38 ± 3 0.75~0.80 10Ω ~ 47KΩ ±2%,±5% 53±1.0 8.0±0.5 38 ± 3 0.75~0.80 10Ω ~ 47KΩ ±2%,±5%

精密金属膜电阻器(MF)规格书


降低您的使用成本
特性:
- 低成本，低噪声，工作温度范围 -55°C ~ 155°C。 - 精密严紧公差 ±0.1%, ±0.25%, ±0.5%, ±1%。 - 纯锡电镀工艺，兼容性与无铅（Pb-Free），与含有铅焊接工艺。
应用:
- 通讯电信。 - 测试与测量。 - 与所有一般用途的应用。
Version 2014
D
最大工作电 压
RN 200 250 350 500 500 RNS 150 200 250 300 350
额定功率
(W) RN 1/8W 1/4W 5 MF - 50 MF - 100 MF - 200
最大负载电压
RN 400 500 700 1000 1000 RNS 300 400 500 600 700
MF 金属膜精密电阻器
JIS C 5202
MIL-R-10509F 4.6.12 4.6.6 4.6.8 4.6.10 4.6.4 4.6.5 4.6.7
6.4 350°C 3 sec 7.4
1,000hr 1,000hr
MIL R-22684 4.6.10 4.6.13
常温、常湿1年间放置
料号标识
TOKEN
MF 金属膜精密电阻器
金属膜精密电阻器
精密金属膜电阻器 (MF)
产品简介
德键电子为高精度应用，提供了商业型 金属薄膜电阻器一个低成本的选择。 于宽广的阻值范围中，MF 系列提供了 严紧的公差和低温度系数，适合用要求 长期稳定的应用。 MF 系列阻值范围 10Ω 到 1MΩ，标准 电阻公差 ±1%，电阻的温度系数 (TCR) 为 +15/-25 ppm/°C，也可提供其他公差 和电阻温度系数于客户订制，亦可应用 于金属膜保险丝电阻器。 元件的阻抗元素是一种经精确控制的薄膜金属合金，采用真空溅镀技术，将金属 皮膜层层附着于高纯氧化铝瓷棒上。电镀帽与引线焊接组装前，利用先进的调值 技术调整阻值，以确保良好的电气性能和低噪音。 引线焊接到电阻两端的电镀帽盖，再被涂环氧树脂保护漆及色环标记。可提供多 种标准引脚加工成形，以便非自动插入组装。这优势显示德键 MF 金属膜电阻 器，即可使用自动插件也可采用引脚成形组装。 德键 MF 系列符合 RoHS 标准及 100% 无铅，请联系我们与您的特定需求。

金属氧化膜电阻

接近无穷大；当两端电压略高于标称额定值时，压敏电阻被击穿导通，由 高阻态变低阻态。 用途：过压保护、防雷、抑制浪涌电流、吸收尖峰脉冲、限幅、高压灭弧、 消噪和保护半导体元器件等。
分类： 按特性分 对称型压敏电阻（无极性）
非对称型压敏电阻（有极性）
按材料分：氧化锌、碳化硅、金属氧化物、锗（硅）、钛酸钡等压敏电阻。 按结构和形状分：结型、体型、单颗粒层、薄膜等压敏电阻。
漆或玻璃釉。 优点：阻值精确 (5 56 k)、功率范围大、工作稳定可靠、噪声小、耐 热性能好。(主要用于精密和大功率场合)。 缺点：体积较大、自身电感大，使高频性能差、时间常数大。 只适用于频率在50 kHz以下的电路。
敏感性 电阻器
热敏电阻器RT

tº 特性：电阻值随温度显著变化。 优点：对温度灵敏、热惰性小、寿命长、体积小、结构简单。 用途：测温、控温、报警、气象探测、微波和激光功率测量等。 分类： 特性分
电阻器的分类
固定 电阻器
敏感 电阻器
排 电阻
碳 膜 电 阻
金 属 膜 电 阻
金 属 氧 化 膜 电 阻
实 芯 碳 质 电 阻
金 属 玻 璃 釉 电 阻
线 绕 电 阻
热 敏 电 阻
光 敏 电 阻
压 敏 电 阻
A 型 电 阻 排
B 型 电 阻 排
膜式 电阻器
碳膜电阻器 (RT型)
结构：以小瓷棒或瓷管作骨架，通过真空和高温，热分解出的结晶碳沉积
10k
银色 — 10% 棕色 — 1%
色环电阻器标识表
常用电阻的标称值系列
练习
棕 红 橙 黄 绿 蓝 紫 灰 白 黑 1 2 3 4 5 6 7 8 9 0
3 3 k
2.2 k 2.74 k 47 1 k 1 M

金属氧化膜电阻耐脉冲电力特性曲线

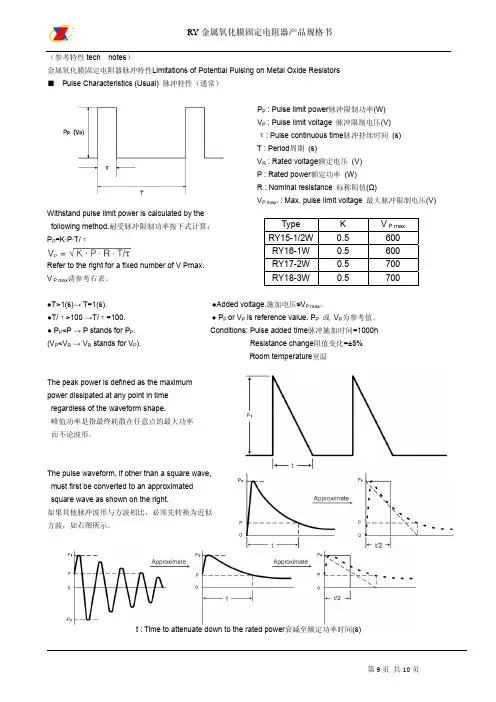

（参考特性tech notes ）金属氧化膜固定电阻器脉冲特性Limitations of Potential Pulsing on Metal Oxide Resistors ■ Pulse Characteristics (Usual) 脉冲特性（通常）P P : Pulse limit power 脉冲限制功率(W) V P : Pulse limit voltage 脉冲限制电压(V)τ: Pulse continuous time 脉冲持续时间 (s)T : Period 周期 (s)V R : Rated voltage 额定电压 (V) P : Rated power 额定功率 (W) R : Nominal resistance 标称阻值(Ω)V P max . : Max. pulse limit voltage 最大脉冲限制电压(V)Withstand pulse limit power is calculated by the following method.耐受脉冲限制功率按下式计算： P P =K·P·T/τRefer to the right for a fixed number of V Pmax. V P max 请参考右表。

●T>1(s)→ T=1(s). ●Added voltage.施加电压≤V P max 。

●T/τ>100 →T/τ=100. ● P P or V P is reference value. P P 或 V P 为参考值。

● P P <P → P stands for P P . Conditions: Pulse added time 脉冲施加时间=1000h (V P <V R → V R stands for V P ). Resistance change 阻值变化=±5% Room temperature 室温The peak power is defined as the maximum power dissipated at any point in time regardless of the waveform shape. 峰值功率是指最终耗散在任意点的最大功率 而不论波形。

5W10欧姆

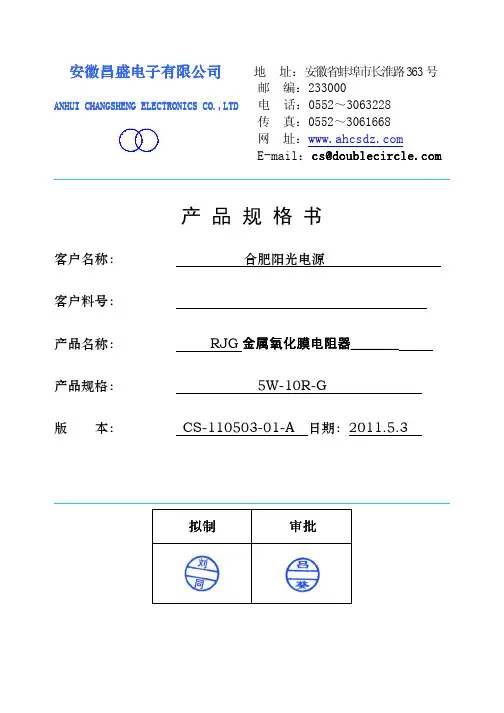

安徽昌盛电子有限公司地 址：安徽省蚌埠市长淮路363号 邮 编：233000ANHUI CHANGSHENG ELECTRONICS CO.,LTD 电 话：0552～3063228网 址：cs cs@ @产 品 规 格 书客户名称： 合肥阳光电源 客户料号： 产品名称： RJG 金属氧化膜电阻器金属氧化膜电阻器_____________________ 产品规格： 5W-10R-G 版 本： CS-110503-01-A 日期：2011.5.3拟制 审批产 品 规 格 书R JG JG--5W -1010R R -J J 金属氧化膜电阻器金属氧化膜电阻器金属氧化膜电阻器▇ 外形尺寸外形尺寸、、规格规格 最大尺寸（mm） 70℃下的额定功耗阻值 精度 LDl (mm)￠d (mm)5W10Ω±5%24±18±0.530±30.8±0.05▇ 降功耗曲线降功耗曲线允许负荷为额定功率的%10060▇ 降功耗曲线-55 70 235 环境温度（℃）▇主要技术参数绝缘电压： 500V温度系数： ±350PPM气候类别 55/155/21低气压 8.5Kpa稳定度等级 5%阻值变化极限值：长期试验： ±（5%R+0.1Ω）短期试验： ±（1%R+0.05Ω）涂装颜色： 灰色标志： 色环包装： 袋装▇主要试验项目主要试验项目、、试验方法及性能要求试验方法及性能要求：：试验项目 试验条件 性能要求阻 值 精度在0.2%以上的测试机 符合阻值精度要求尺 寸 精度在0.02%以上的量具 符合外形尺寸要求可 焊 性 235±2℃ 2±0.5S焊料润湿引出端并能自由流动 短期过负荷 V=2.5√PR 5S △R≤±(1%R+0.05Ω) 引出端强度拉力：10N△R≤±(1%R+0.05Ω)振 动 10Hz～500Hz 98m/s 6h△R≤±(1%R+0.05Ω)耐焊接热 350±2℃ 3.5±0.5S△R≤±(1%R+0.05Ω) 温度快速变化 -55℃/155℃△R≤±(1%R+0.05Ω)气候顺序 -干热-循环湿热（第一循环）-寒冷-低气压-循环湿热（其余循环）-直流负荷△R≤±(5%R+0.1Ω)耐 久 性 70℃ V=√PR 1000h △R≤±(5%R+0.1Ω)。
