金属膜电阻规格书

PULSE WITHSTAND CHART (increased pulse levels avail.) MGP SERIES - Conformal CoatedMHM SERIES - Hermetic SealedMETAL FILM MELF RESISTORSMetal film performance, economical price!RCD Series MGP melf* resistors utilize precision film technologywhich is inherently low inductance, low noise, and high stabilityeven after extended periods. Heavy solder plating assuresexcellent solderability and long shelf life. Series MHM offershermetically sealed environmental protection and utmostreliability. MGP series parts are color banded, MHM are alphanu-merically marked with resistance and tolerance. *Melf = metalelectrode face-bonded (cylindrical component).OPTIONSOption S: Increased power (refer to chart below)Option P: Increased pulse capabilityOption F: Flameproof coating (per UL94V0)Dozens of additional options are available... burn-in, specialmarking, non-standard values, high frequency designs,matched sets, temp. sensitive, zero-ohm jumpers, etc.Customized components are an RCD specialty!Pulse capability is dependent on res. value, waveform, repetition rate,current, etc. Chart is a general guide for Opt. P pulse resistant version,single pulse, with peak voltage levels not exceeding 1KV for MGP55SP,700V MGP50SP, and 350V MGP45SP. Max pulse capability for standardparts (w/o Opt.P) is 60% less. For improved performance and reliability,a 30-50% pulse derating factor is recommended (or larger for frequentpulses, high values, etc). Consult RCD for application assistance. Verifyselection by evaluating under worst-case conditions.APPLICATION NOTE #1: Temperature Rise (T HS)The T HS of SM resistors depends largely on heat conduction through theend terminations, which can vary significantly depending on PCBmaterial and layout (i.e. pad size, trace area, copper thickness, air flow,etc.). Typical temp. rise at full rated power is 30-50°C (Opt.S=50-70°C).APPLICATION NOTE #2: Resistor SelectionMGP resistors are ideal for semi-precision SM applications and aregenerally more economical than thin film rectangular chips. For lesscritical applications, consider low cost MCF carbon film melf resistors.For increased performance, especially in high humidity applications(such as Naval or tropical environments), consider MHM series. If flatchips are preferred, consider BLU series (precision) or MC series (semi-precision/ general purpose). For higher power, consider MPF series.Industry’s widest selection of metal film MELF resistors-.1W to .5W, 0.1Ω to 22MΩ, 0.1% to 5%, 10ppm to 100ppm/°CLow cost, quick delivery (available on SWIFT TM program)Precision performance, excellent environmental stabilitySeries MHM hermetic sealed is an industry first!SPECIFICATIONS1 Max working voltage determined E= √(PxR), not to exceed the value listed.2 Consult factory for non-standard range3 PreliminaryInch [mm]* Typical performance levels listed are for standard products from 10Ω to 1M.Consult factory for performance levels of extended range and modified designs.** To ensure utmost reliability, care should be taken to avoid potential sources ofionic contaminationDCRepyTW ega t t a)d t S(ega t t aW)'S'.t pO(ega t l oVgn i t aR2,1ecna t s i seRegnaR2c i r t ce l e i Dh t gne r t S2]3.[210.±L]2.[80.±D).n iM(W)xaM(t2 54PGM W1.W51.V11ΩM1o t V2]0.2[970.]21.1[440.]3.[210.]670.[30.5PGM W521.W52.V281.0ΩM1o t V52]4.3[531.]54.1[750.]5.[20.]1.[40.55PGM W52.W5.V521.0ΩM22o t V53]9.5[232.]51.2[580.]6.[420.]51.[60.55MHM3W521.W52.V5201ΩK2o t V53]0.7[572.]50.3[21.]72.1[50.]51.[60.MGP55SPMGP50SPMGP45SP1uS 10uS 100uS 1mS 10mS 100mSPulse DurationPeakPower(Watts)1000100101RESISTORS CAPACITOR S C OILS DELAY LINES FA031D Sale of this product is in accordance with GF-061. Specifications subject to change without notice.ToleranceOptionsRCD Components Inc, 520 E.Industrial Park Dr, Manchester, NH, USA 03109 Tel: 603-669-0054 Fax: 603-669-5455 Email:***********************20Term.W isRoHScompliant& 260°Ccompatible。

文件修订记录版本修订内容日期文件汇签记录版本签名日期版本签名日期1、目的确保本公司所生产的金属膜电阻都有一个统一的标准2、范围本规格仅适用于本厂所生产之金属膜固定电阻器成品规格。

3、定义3.1 型号(type)：具有相似的设计和制造工艺，在鉴定批准或质量一致性检验中可以将它们组合在一起的一组电子元件3.2 额定温度：在该温度的耐久性试验条件下，可连续施加额定功耗的最高环境温度，本规范指70℃。

3.3 额定功耗：在70℃环境温度下进行70℃耐久试验，而且阻值变化不超过该试验的允许值时所允许的最大功耗。

3.4 额定电压：用标称阻值和额定功耗乘积的平方根计算出的直流电压或交流电压有效值。

3.5元件极限电压：可经连续施加在电阻器两个引出端上的最大直流电压或交流电压有效值。

即本规范所指的最高使用电压。

3.6 绝缘电压：在连续工作条件下，在电阻器的各个引出端与任何导电安装面之间可以施加的最大峰值电压。

3.7 电阻温度系数：两个规定温度之间的阻值相对变化除以产生这个变化的温度之差。

4、职责本规格书执行标准GB/T 5729—2003/IEC 60115-1：20015、程序内容5.1 类型命名：类型依种类、 功率、标称电阻值及阻值容许差等，如下列符号之排列构成种类 功率 标称电阻值 电阻值容许差RN 1/4W 150KΩ F5.2符号之意义5.2.1种类：以大写英文字母RN表示为金属膜固定电阻器（或以商用通称MF代表，或以RJ来表示）。

5.2.2功率：以W代表额定电功率，如加一英文字母“S”即表示小型化，例1/4WS，即表示额定功率为1/4W之小型化Size。

5.2.3 标称电阻值：标称电阻值之单位为欧姆，以符号Ω表示，其电阻值以Ω、KΩ（103Ω）、MΩ（106Ω）、mΩ(10-3Ω）表示之。

5.2.4电阻值容许差：电阻值容许差符号如F（±1%）、G（±2%）、J（±5%）、D（±0.5%）、C（±0.25%）及B（±0.1%）等表示之5.2.5形状：大写英文母表示“P”表示外形构造（其外形如图四），或者加工成型如PU、PUG、PF等到，（如图五）5.3涂装要求5.3.1电阻器1/8W为焊点不涂漆，≧1/4W均为焊点涂漆(除非客户特殊要求)。

文件修订记录版本修订内容日期文件汇签记录版本签名日期版本签名日期1、目的确保本公司所生产的金属膜电阻都有一个统一的标准2、范围本规格仅适用于本厂所生产之金属膜固定电阻器成品规格。

3、定义3.1 型号(type)：具有相似的设计和制造工艺，在鉴定批准或质量一致性检验中可以将它们组合在一起的一组电子元件3.2 额定温度：在该温度的耐久性试验条件下，可连续施加额定功耗的最高环境温度，本规范指70℃。

3.3 额定功耗：在70℃环境温度下进行70℃耐久试验，而且阻值变化不超过该试验的允许值时所允许的最大功耗。

3.4 额定电压：用标称阻值和额定功耗乘积的平方根计算出的直流电压或交流电压有效值。

3.5元件极限电压：可经连续施加在电阻器两个引出端上的最大直流电压或交流电压有效值。

即本规范所指的最高使用电压。

3.6 绝缘电压：在连续工作条件下，在电阻器的各个引出端与任何导电安装面之间可以施加的最大峰值电压。

3.7 电阻温度系数：两个规定温度之间的阻值相对变化除以产生这个变化的温度之差。

4、职责本规格书执行标准GB/T 5729—2003/IEC 60115-1：20015、程序内容5.1 类型命名：类型依种类、 功率、标称电阻值及阻值容许差等，如下列符号之排列构成种类 功率 标称电阻值 电阻值容许差RN 1/4W 150KΩ F5.2符号之意义5.2.1种类：以大写英文字母RN表示为金属膜固定电阻器（或以商用通称MF代表，或以RJ来表示）。

5.2.2功率：以W代表额定电功率，如加一英文字母“S”即表示小型化，例1/4WS，即表示额定功率为1/4W之小型化Size。

5.2.3 标称电阻值：标称电阻值之单位为欧姆，以符号Ω表示，其电阻值以Ω、KΩ（103Ω）、MΩ（106Ω）、mΩ(10-3Ω）表示之。

5.2.4电阻值容许差：电阻值容许差符号如F（±1%）、G（±2%）、J（±5%）、D（±0.5%）、C（±0.25%）及B（±0.1%）等表示之5.2.5形状：大写英文母表示“P”表示外形构造（其外形如图四），或者加工成型如PU、PUG、PF等到，（如图五）5.3涂装要求5.3.1电阻器1/8W为焊点不涂漆，≧1/4W均为焊点涂漆(除非客户特殊要求)。

金膜电阻规格书摘要：一、金膜电阻的基本概念与特点二、金膜电阻的规格参数1.电阻值2.功率3.工作温度范围4.电压范围三、金膜电阻的应用领域四、金膜电阻的选型与使用注意事项五、总结正文：一、金膜电阻的基本概念与特点金膜电阻，顾名思义，是一种采用金膜材料制成的电阻器。

金膜电阻具有优异的电性能和化学稳定性，是目前电子领域中应用广泛的一种电阻。

其主要特点是高精度、高稳定性、低噪声、抗干扰能力强等。

二、金膜电阻的规格参数1.电阻值：金膜电阻的电阻值范围广泛，可以从几欧姆到数百万欧姆。

根据实际需求，可以选择不同电阻值的金膜电阻。

2.功率：金膜电阻的功率范围较大，可以满足各种功率需求。

一般来说，金膜电阻的功率分为0.1W、0.5W、1W、2W等几个等级。

3.工作温度范围：金膜电阻的工作温度范围较宽，通常为-55℃至150℃。

这使得金膜电阻在不同环境条件下都能保持良好的性能。

4.电压范围：金膜电阻的电压范围也很广，可适用于低压、中压和高压电路。

三、金膜电阻的应用领域金膜电阻凭借其优异的性能，广泛应用于各种电子设备、仪器仪表、通信设备、计算机等领域。

特别是在高精度、高稳定性要求的场合，金膜电阻更是成为了首选元器件。

四、金膜电阻的选型与使用注意事项1.选型时，应根据实际电路需求，合理选择电阻值、功率、工作温度范围等参数。

2.使用金膜电阻时，注意电压和电流不要超过其额定值，以免损坏电阻。

3.在安装金膜电阻时，应尽量避免暴力拆装，以免损坏电阻内部结构。

4.金膜电阻在储存和使用过程中，应尽量避免高温、潮湿、有害气体等环境，以确保电阻性能稳定。

五、总结金膜电阻作为一种高性能电阻器，凭借其优良的电性能和稳定性，在电子领域具有广泛的应用。

在实际应用中，合理选型和使用金膜电阻，可以确保电路的正常运行，提高设备性能。

1.適用范圍本規格僅適用於本廠所生產之P型金屬皮膜固定電阻器成品規格。

2.類型2.1類型命名：類型依種類、功率、形狀、特性、標稱電阻值及電阻值容許差等，如下列符號之排列構成之。

種類功率形狀特性標稱電阻值電阻值容許差RN 1/4W P Y 20MΩ F2.2符號之意義2.2.1種類：以大寫英文字母RN兩個字表示為金屬皮膜固定電阻器，（或以商用通稱MF代表或RN以表示）。

2.2.2功率：以W代表額定電功率，如加一英文字母“S”即表示小型化。

例1/4WS。

即表示額定功率為1/4W之小型化Sixe。

1/4W以色藍表示，1/4S以淡藍色漆表示。

2.2.3形狀：以一個大寫英文母表示“P”表示外形構造（其外形如圖二）。

2.2.4特性：特性符號系指依電氣特性而規定之特性D（如表一之規定）。

2.2.5標稱電阻值：標稱電阻值之單位為歐姆，以符號Ω表示，其電阻值以Ω、KΩ（103）、MΩ（106）表示之。

2.2.6電阻值容許差：電阻值容許差符號如F（±1%）、G（±2%）、J（±5%）、D（±0.5%）、C（±0.25%）及B（±0.1%）等表示之2.2.7 電阻器1/8W為焊點不塗漆，≧1/4W均為焊點塗漆。

表一額 定 電 功率 （%）155周 圍 溫 度 （℃）3.額定表3.1 額定電功率額定電功率是在周圍溫度70℃以下連續使用所適用電功率的最大值，但周圍溫度超過上述溫度時之額定電功率，依圖一之減輕曲線而遞減之。

3.2 額定電壓額定電壓系指對應於額定電功率的直流或交流（商用頻率之有效值）之電壓，由下式求得。

但所求得之額定電壓超過表一所示之最高使用電壓時則以最高使用電壓為額定電壓。

E：額定電壓（V）E=√P X R P：額定電功率（W）R：標稱電阻值（Ω）4.構造及尺寸4.1構造(圖二)4.2 尺寸4.2.1 成品尺寸（型裝如下圖；尺寸如表二）4.2.2 成型加工尺寸（型状如下图；尺寸如表三）注：1.Z=3±1； K=2±0.5； G=1.25~1.452.P之量取點為導線中心至導線中心點之間距。

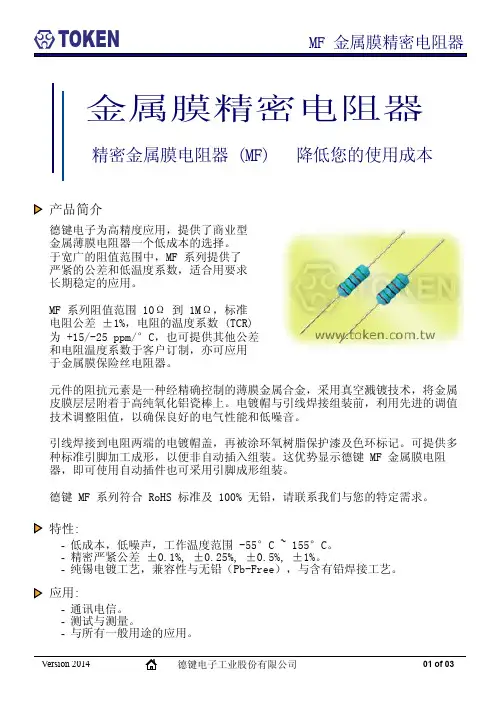

MF金属膜电阻东莞市河美实业有限公司承認書(APPROV AL SHEET)客戶名稱Client品名Description METAL FILM RESISTORS 規格Specification系列承认料號Part No備注Remark核準Approval校對Check By主辦Prepared By李平邓云平彭滿意核準Approval校對Check By主辦Prepared By公司章公司章精密金属皮膜电阻器（MF）1.适用范围此基准是供家电、电脑、资讯用之精密型金属皮膜电阻器之规格。

2.形名依据其种类、额定电力、端子形状、特性、公称电阻值及容许误差等分别注明例:MF W P(M) T (±100PPM/℃) ΩF(±1%)种类额定电力端子形状特性公称电阻值容差2-1种类精密型金属皮膜电阻器以MF表示之2-2额定电力额定电力(W)以数字表示,如1/6W、1/4W、1/2W、1/2WS, 1W、1WS, 2W、2WS, 3W、5W…2-3端子形状视其端子区分为P型、M型、F型2-4特性温度系数以“T”表示之.如: T-0：±200PPM/℃T-1：±100PPM/℃T-2：±50PPM/℃T-3：±25PPM/℃2-5公称电阻值Ω、KΩ为单位,依据JIS-C6402为选用原则(E-96Series)2-6电阻值及容许差在室温中依电桥法测量,应在指定电阻值之容许差以内F±1% G±2% J±5% K±10%3.额定功率额定电力是周围温度70℃以下,可连续使用之负载电力最大值数,且应使机械性能与电气性能满足，如周围温度超越上记温度时,依照图一电力减轻曲线而定.图一1:电力减轻曲线周围温度依公式E=√PR 求出连续使用额定电压,如额定电压超出最高使用电压,则以最高使用电压为连续使用额定电压.E=连续使用额定电压P=额定功率R=公称电阻值3-1最高使用电压所谓最高使用电压,是指依电压所规定可以外加于电阻的直流或交流电压的最大值(商用频率的有效值).一般超过临界电阻值的电阻，都限制在最高使用电压以下，而非依公式E=√PR的额定电压３-2过载电压所谓过载电压,是指可以在额定周围温度下所规定的时间(5秒)外加的直流电壓或交流电压的最大值,通常以额定压的2.5倍为过负载电压,但以不超过最高过负载电压为原则4.构造CONSTRUCTIONc b a e fada高温传道瓷心CERAMIC ROD (HIGH CONDUCTIVITY)b高稳定性金属皮膜METAL FILM (HIGH STABILITY)c压合度良好之高信赖性端帽END CAP(HIGH RELIABILITY FITTING BY ORIGINAL CAPPRESSING METHOD) d绝缘及耐溶剂之环气树脂涂漆EPOXY RESIN(INSULATIVE LACQUER.SOLVEN-PROOF)e符合MIL&EIA规定之标准色码带COLOR CODE(PER MIL＆EIA STANDARDS PERMANENT)f 镀锡导线LEAD WIRE5.定格及尺寸SPECIFICATIONS额定电力POWER RATING70℃尺寸DIMENSION (mm)最高使用电压MAXIMUNWORKINGVOLTAGE最高过负荷电压MAXIMUNOVERLOADVOLTAGEMF MFS L I D H d±0.02 MF MFS MF MFS 1/6W 1/4W 60 3.2±0.2 1.8±0.2 28±2.0 0.33 200 150 400 300 1/4W 1/2WS 60 6.0±0.5 2.3±0.3 28±2.0 0.33 250 200 500 400 1/2W 1WS 60 9.0±0.5 3.2±0.5 26±2.0 0.50 350 250 700 500 1W 2WS 60 11.0±1.0 4.2±0.5 25±2.0 0.65 500 300 1000 600 2W 3WS 70 15.0±1.0 5.0±0.5 28±2.0 0.68 500 350 1000 700 3W 81 17.0±1.0 6.0±0.5 32±2.0 0.68 500 350 1000 700 5W 81 24.0±1.0 8.0±0.5 29±2.0 0.68 500 350 1000 700LΦDφdHl6．阻值范围容差温度系数15-25PPM温度系数50PPM温度系数100PPMMF-1/6W±1.0% 100Ω～100KΩ10Ω～1MΩ10Ω～1MΩ±0.5% 100Ω～100KΩ±0.25% 100Ω～100KΩMF-1/4W±1.0% 51.1Ω～511KΩ10Ω～1MΩ10Ω～1MΩ±0.5% 51.1Ω～511KΩ±0.25% 100Ω～100KΩ±0.1% 100Ω～300KΩMF-1/2W±1.0% 51.1Ω～1KΩ10Ω～1MΩ10Ω～1MΩ±0.5% 51.1Ω～1KΩ±0.25% 100Ω～511KΩ±0.1% 100Ω～330KΩMF-1W, 1/2WS±1.0% 51.1Ω～1KΩ10Ω～1MΩ10Ω～1MΩ±0.5% 51.1Ω～1KΩ±0.25% 100Ω～511KΩ±0.1% 100Ω～330KΩMF-2W 1WS±1.0% 51.1Ω～1KΩ10Ω～1MΩ10Ω～1MΩ±0.5% 51.1Ω～1KΩ±0.25% 100Ω～511KΩ±0.1% 100Ω～330KΩ表5-1:阻值范围备注:除了标准阻值范围10Ω～1MΩ外,可以依客户的要求阻值制造7. 使用温度: -40℃～155℃8．机械性能8-1端子电阻器之端子确实焊接在电阻体，并有良好焊锡性能8-2 端子弯曲强度一手持电阻体，另一手将端子线弯曲900后，恢复原位，继续再向反方向弯曲900，如此三次而接头不可脱落或折断。

金膜电阻规格书是一种技术文档，用于描述金膜电阻的规格、尺寸、参数等信息。

由于金膜电阻是一种较为精密的电子元件，其规格书通常比较详细和严谨。

金膜电阻规格书通常包括以下内容：•型号：金膜电阻的型号，包括字母、数字和符号等。

•阻值：金膜电阻的阻值，通常以欧姆（Ω）为单位。

•精度：金膜电阻的阻值精度，通常以百分比或小数点表示。

•温度系数：金膜电阻的温度系数，表示电阻值随温度变化的程度。

•额定功率：金膜电阻的额定功率，表示电阻能够承受的最大功率。

•尺寸：金膜电阻的尺寸，包括长度、宽度、高度等。

•材料：金膜电阻所使用的材料，如金属膜、碳膜等。

•其他参数：如色环、包装方式等。

金膜电阻规格书是生产、应用、选型等环节的重要依据，对于保证产品质量和性能具有重要意义。

八九三厂
1、本规格书适用于RJ20-0.5～3W 金属膜电阻器，标准为SJ2868-88、Q/RU209-1998，符合GB/T5729-94电子设备用固定电阻器，第一部分：总规范；本产品适用于电子通讯、家用电器等领域。

2、尺寸:
2．1产品外形图：
*引线根部漆层长度 2．2外形尺寸、额定值：
低气压：8.5kpa(85mbar) 稳定度等级：5% 2.3品名构成:
2．470℃ 155
100
80
60
40
20
环境温度（℃）
3、标志
3.1、电阻器上应标明：
a、标称阻值
3.2、电阻器包装标签上应标明：
a、产品型号、额定功耗
b、标称阻值及允许偏差
c、制造年、月及生产批号
d、详细规范代号
e、制造厂名称及商标
f、检验员印章
5、打弯打扁成型尺寸：（尺寸要求见表2）
成型代号：RI-S×e R表示电阻器，I表示打弯打扁，S表示跨距，e表示引脚高度。

如：RI-15×4即表示：成型打弯打扁S=15、e=4。

5.包装
5．1包装方式：散装
5．2 包装数量：
RJ20-0.5W 200只/袋，2000只/盒或5000只/盒；
RJ20-1W 200只/袋，1000只/盒或2000只/盒；
RJ20-2W 100只/袋，500只/盒或1000只/盒；
RJ20-3W 20只/袋， 500只/盒。

如有技术问题，请联络： ************************Document Number: 6601144Revision: 22-Feb-10HMS Vishay Angstrohm金属膜电阻，密封型，精密，匹配套件匹配套件(MATCHED SETS)匹配套件提供一种经济的方式实现重要电路阻值匹配而无需采用网络。

Angstrohm 密封型金属膜电阻(2至20个或者更多)可匹配实现客户的精准规格。

整个匹配套件可以通过单一封装实现。

特点•阻值: 10 Ω 至4.99 M Ω•阻值绝对公差可达 ± 0.05 %•阻值匹配可达 0.01 %•温度系数: ± 15 ppm/°C (- 55 °C 至+ 125 °C )•温度系数追踪: 3 ppm/°CLegal Disclaimer Notice Vishay免责声明所有产品、产品技术规格及数据如因改进可靠性、功能、设计或其他原因发生变更，恕不另行通知。

对于任何产品相关数据手册或公布的其他资料中出现的任何错误、不准确或不完整问题，Vishay Intertechnology Inc.及其子公 司、代理和员工以及代表公司的所有个人(统称为“Vishay”)，不承担任何及全部责任。

Vishay 对产品特定用途的适用性或任何产品的连续生产不做担保、陈述或保证。

在可适用法律允许的最大程度上，Vishay 不承 担(i) 因应用或使用任何产品产生的任何及全部责任，(ii) 包括但不限于特定、连带或附带损害产生的任何及全部责任，及(iii) 不做任何形式默示担保，包括不保证特定用途的适用性、非侵权及适销性。

关于产品适用于某类应用的声明以Vishay 掌握的Vishay 产品一般应用环境下的典型要求为准。

此类声明与产品特定应用的适用 性声明不存在任何关联。

客户自行负责根据产品技术规格的说明认证特定产品是否适用于特定的应用。
