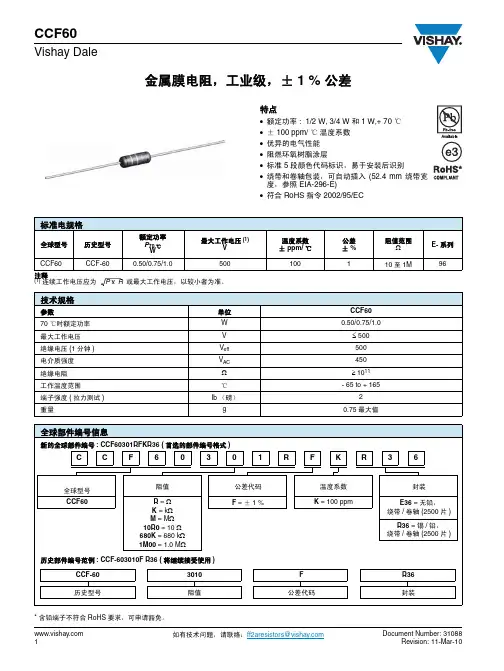

vishay CCF60 Vishay Dale 金属膜电阻 说明书

vishay CCF60 Vishay Dale 金属膜电阻 说明书

金属膜电阻，工业级， ±1 % 公差CCF60Vishay Dale 如有技术问题，请联络：Document Number: 31088特点•额定功率: 1/2 W, 3/4 W 和1 W,+ 70 ℃•± 100 ppm/℃ 温度系数 •优异的电气性能•阻燃环氧树脂涂层•标准5段颜色代码标识，易于安装后识别•绕带和卷轴包装，可自动插入 (52.4 mm 绕带宽度，参照 EIA-296-E)•符合RoHS 指令2002/95/EC注释(1) 连续工作电压应为或最大工作电压，以较小者为准。

* 含铅端子不符合RoHS 要求，可申请豁免。

标准电规格全球型号历史型号额定功率 P 70 ℃W 最大工作电压(1)V温度系数± ppm/℃公差± %阻值范围ΩE-系列CCF60CCF-600.50/0.75/1.0500100110 至1M96技术规格参数单位CCF6070 ℃时额定功率W 0.50/0.75/1.0最大工作电压V ≤ 500绝缘电压 (1分钟)V eff 500电介质强度V AC 450绝缘电阻Ω≥ 1011工作温度范围℃- 65 to + 165端子强度 (拉力测试)Ib （磅）2重量g0.75 最大值全球部件编号信息新的全球部件编号: CCF60301RFKR36 (首选的部件编号格式)全球型号阻值公差代码温度系数封装CCF60R = ΩK = k ΩM = M Ω10R0 = 10 Ω680K = 680 k Ω1M00 = 1.0 M ΩF = ± 1 %K = 100 ppmE36 = 无铅，绕带/卷轴 (2500片)R36 = 锡/铅，绕带/卷轴 (2500 片)历史部件编号范例: CCF-603010F R36 (将继续接受使用)CCF-603010F R36历史型号阻值公差代码封装P x R F 01R F R 6C C 0K 336CCF60金属膜电阻，工业级， ±1 % 公差Vishay DaleDocument Number: 31088如有技术问题，请联络：尺寸 英寸 [毫米]注释1.测试方法参照美军标 MIL-STD-202全球型号A B C(最大值)D ECCF600.344 ± 0.031(8.74 ± 0.79)0.139 ± 0.009(3.53 ± 0.23)0.400(10.16)0.025 ± 0.002(0.64 ± 0.05)1.000 ± 0.040(25.40 ± 1.02)阻值Vishay Dale 型号CCF60可提供标准的96种段位的电阻阻值。

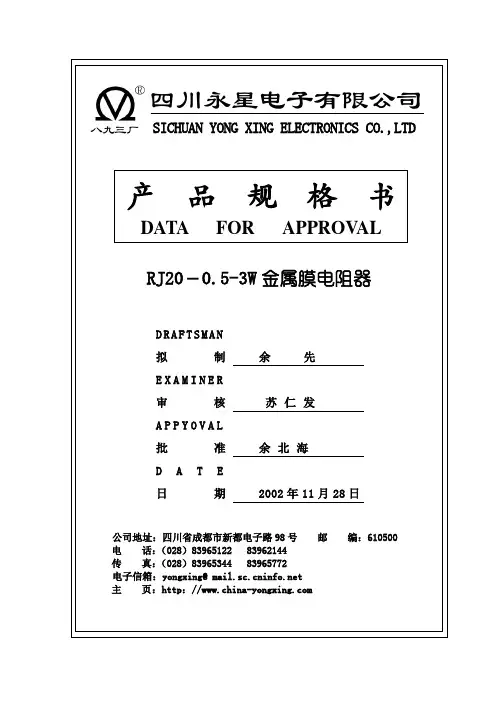

金属阻 RJ20-0.5～3W

金属阻 RJ20-0.5～3W

八九三厂
1、本规格书适用于RJ20-0.5～3W 金属膜电阻器，标准为SJ2868-88、Q/RU209-1998，符合GB/T5729-94电子设备用固定电阻器，第一部分：总规范；本产品适用于电子通讯、家用电器等领域。

2、尺寸:
2．1产品外形图：
*引线根部漆层长度 2．2外形尺寸、额定值：
低气压：8.5kpa(85mbar) 稳定度等级：5% 2.3品名构成:
2．470℃ 155
100
80
60
40
20
环境温度（℃）
3、标志
3.1、电阻器上应标明：
a、标称阻值
3.2、电阻器包装标签上应标明：
a、产品型号、额定功耗
b、标称阻值及允许偏差
c、制造年、月及生产批号
d、详细规范代号
e、制造厂名称及商标
f、检验员印章
5、打弯打扁成型尺寸：（尺寸要求见表2）
成型代号：RI-S×e R表示电阻器，I表示打弯打扁，S表示跨距，e表示引脚高度。

如：RI-15×4即表示：成型打弯打扁S=15、e=4。

5.包装
5．1包装方式：散装
5．2 包装数量：
RJ20-0.5W 200只/袋，2000只/盒或5000只/盒；
RJ20-1W 200只/袋，1000只/盒或2000只/盒；
RJ20-2W 100只/袋，500只/盒或1000只/盒；
RJ20-3W 20只/袋， 500只/盒。

RJ系类金属膜电阻器规格书

RJ系类金属膜电阻器规格书

可焊性
焊料能自由流动并与引线润湿
235±5℃ 2±0.5s
耐焊接电
△R≤（0.5%R+0.05Ω ）
260±5℃ 10±1s
过载 温度快速变化
△R≤（0.5%R+0.05Ω ） △R≤（0.5%R+0.05Ω ）
2.5 VR 5S -55℃/+125℃ 5 次循环
振动
△R≤（0.5%R+0.05Ω ）
10~500Hz 98/s²
长期负荷 稳态湿热
△R≤（2%R+0.05Ω ） △R≤（2%R+0.05Ω ）
+70±2℃ VR 1000h +40±2℃ 温度 95~3% 240h
额定功率（W）
1/6 1/4 1/2 1 2
Dmax 1.80±0.15
2.4±0.2 3.5±0.3 4.5±0.3 4.5±0.3
外形尺寸（mm）
Lmax
d
3.2±0.2
0.45
6.0±0.3
0.52
9.5±0.5
0.60
12±0.5
0.80
15±0.5
0.80
l 27±3
主要技术指标
型号
额定功率 阻值范围
2
主要检验项目、试验方法及性能要求
检验项目
性能要求
试验方法
电阻温度系数
≥±100×10-6 /℃
-55℃/+20℃ 20℃/+125℃
引出端强度
R≤（0.5%R+0.05Ω ）
拉力 5N 或 10N 弯曲连续两次
耐电压
无击穿或飞弧
V 形块法，施加交流电压，其峰值为绝缘电压的 1.42 倍，1min

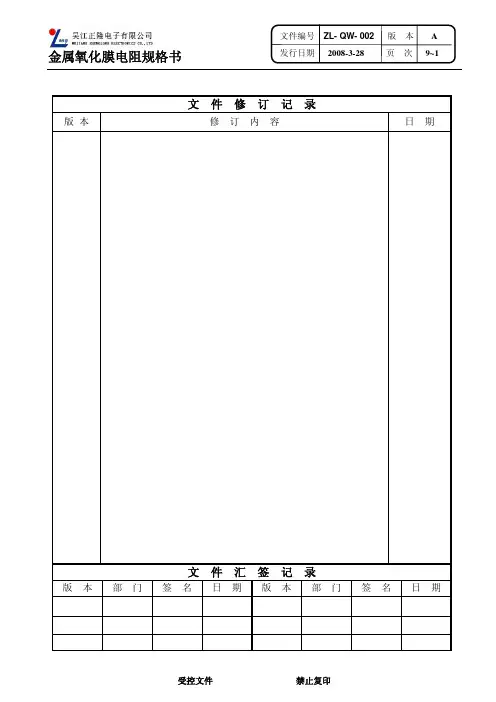

金属氧化膜电阻规格书

金属氧化膜电阻规格书

将供试电阻器本体固定,于导线末端负重 0.5Kg，使用电阻器本体与导线成 90°弯曲，然后灰复为水
受控文件
禁止复印
金属氧化膜电阻规格书
文件编号 ZL- QW- 002 版 本 A 发行日期 2008-3-28 页 次 9~7
平状，此操作一次约 5 秒种为 1Cycle，依上述方法共试 2Cycles 试验后导线不断裂或松弛等现象。
100KΩ以下:
±（5%+0.05Ω）
100KΩ(含)以上: ±（10%+0.05Ω）
±（1%+0.05Ω）
±（1%+0.05Ω）
±（1%+0.05Ω
±350 PPM/℃
不燃烧、不熔化
400V 250V
试验方法
5.7.8 如图二 5.7.2
5.7.3
5.7.4 5.7.5 5.7.6 5.7.12 5.7.7 5.7.9
文件编号 ZL- QW- 002 版 本 A 发行日期 2008-3-28 页 次 9~5
G
表二 Size
0207 0309 0309 0512 0512 0616 0616
(图五)
成型 Type PU PUG PFK PUG PFK PUG PFK
P
10±1 12.5±1 7.5±1 15±1 10±2 20±1 10±2
3.6 绝缘电压：在连续工作条件下，在电阻器的各个引出端与任何导电安装面之间可以施加的最大峰值电
压。
3.7 电阻温度系数：两个规定温度之间的阻值相对变化除以产生这个变化的温度之差。
4、职责
本规格书执行标准 GB/T5729—2003/IEC60115-1：2001
5、程序内容

金属膜电阻规格书

金属膜电阻规格书

1Ω－10MΩ
MF5W / 5WS
500V
1000V
1000V
1Ω－10MΩ
4 – 1.POWER RATING
Power rating is defined as maximum power rating continuously applied under ambient temperature at 70℃.when the ambient temperature exceeds 70℃ ,use chart 1.
Resistance variation shall be within ±(0.5% + 0.05ohm) also there Shall be on mechanical breakage
JIS-C-5202 5.8 Apply AC voltage 4 times the rated voltage for 1 second and rest for 25 seconds and Repeat this cycle for 10000±200times leave resistor 30 minutes at room temperature after test and measure Maximum voltage for intermittent Overload.0.50W – 700V(AC) Pull test apply 2.5kg force to the lead in the direction of lead axisfor30±5 seconds.
TEL：0769-85325266 FAX:0769-85325766
東莞超翔電子有限公司 編號
版本
金屬膜電阻器
METAL FILM RESISTORS

超精密金属膜电阻军用标准(RE)规格书

超精密金属膜电阻军用标准(RE)规格书

D
50 0 -55 70 175 (°C) (RE)功率 - 温度曲线
型号 额定功率 (W) 最大工作电压(V) 尺寸(Unit: mm) 阻值范围(Ω) 工作溫度范围 标称阻值误差
70 °C L ± 0.3 D ± 0.4 A ± 0.05
RE50 0.125 200 4.0 1.4 0.40
1 ~ 3M
RE55 0.25 200 6.9 2.05 0.60
0.05 ~ 10M
RE60 0.5 250 9.8 3.2 0.60
0.05 ~ 10M
RE65 0.75 300 12.5 3.6 0.60
0.05 ~ 10M
RE70 1.0 350 14.1 4.65 0.80
0.05 ~ 10M
RE75 1.5 500 17.8 7.2 0.80
长期
无机械损伤，飞弧，绝缘击穿 短期
GJB244A (MIL-PRF-55182) 3.17/3.22/3.23 ΔR≤±(0.20%R+0.01Ω)
无机械损伤
GJB244A (MIL-PRF-55182)3.20 ΔR≤±(0.10%R+0.01Ω)
无机械损伤
Version 2014
德键电子工业股份有限公司
要求
GJB244A (MIL-PRF-55182) 3.24 ΔR≤±(0.5%R+0.01Ω) ΔR≤±(2%R+0.01Ω) GJB244A (MIL-PRF-55182)3.21 ΔR≤±(0.4%R+0.01Ω) GJB244A (MIL-PRF-55182)3.25 ΔR≤±(2.0%R+0.01Ω) GJB244A (MIL-PRF-55182) 3.18/3.29/3.16 ΔR≤±(0.15%R+0.01Ω)

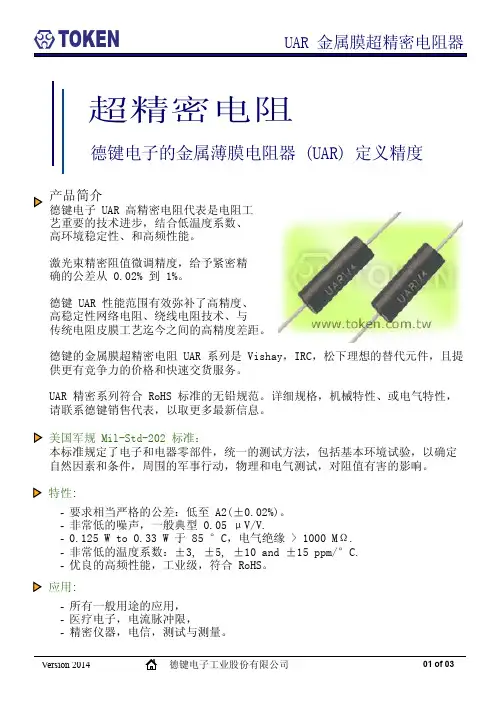

金属膜超精密电阻(UAR)规格书

金属膜超精密电阻(UAR)规格书

金属膜超精密型 (UAR) 试验方法 MIL STD 202
温度循环 低溫工作 短时间过负荷 介质耐压 负荷寿命 耐焊接热 耐潮湿 冲击和振动
0.02% 0.013% 0.01% 0.01% 0.04% 0.012% 0.050% 0.015%
02 of 03
德键电子工业股份有限公司
Version 2014
L±0.3 D±0.3 A±0.05 UAR1/4 0.33 300 500.0~1.0M 14.8 5.2 0.60 UAR1/8 0.25 300 100.0~1.0M 10.0 3.7 0.60 UAR1/10 0.125 300 100.0~1.0M 6.8 2.5 0.60
金属膜超精密型 (UAR) 技术特性
TOKEN
料号标识
UAR1/8 型号:UAR1/4
UAR1/8 UAR1/10
UAR 金属膜超精密电阻器
210R
B
C6
P
阻值 (Ω):
编码 210R 阻值
温度系数 (ppm/°C)
编码 C5 温度系數
2K1 21K 阻值公差 (%)
编码 A2 A5 B C D F
2公差 ±0.02% ±0.05% ±0.1 ±0.25 ±0.5 ±1.0
±15ppm/°C ±10ppm/°C ±5ppm/°C ±3ppm/°C
包装方式: P (散装)
Version 2014
德键电子工业股份有限公司
03 of 03
精度 温度系数 标准温度范围 依用戶要求 噪声 电压系数 非线性(三次谐波) 电感 对铜热电势 绝缘电阻
±0.02, ±0.05, ±0.10, ±0.25, ±0.5, ±1.0% ±3, ±5, ±10, ±15ppm/°C +25 to 85 °C -10 to +85 °C less than 0.05 μV/V less than 0.02 ppm/V more than (-100)dB ≤1MHz 1 ~ 3 μV/°C 1010Ω

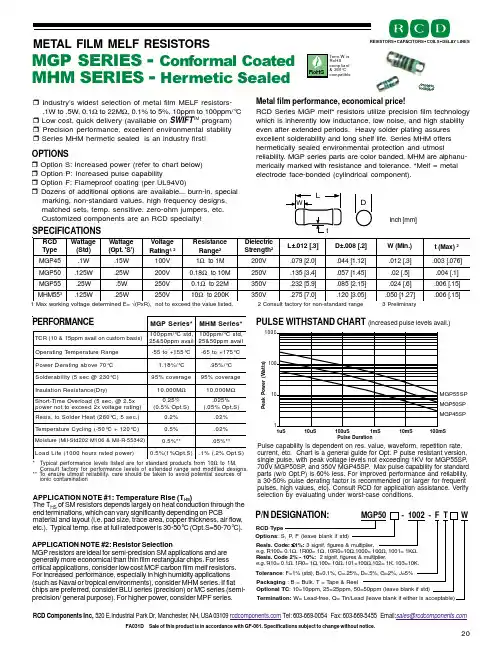

MGP MHM系列金属膜MELF电阻器说明书

MGP MHM系列金属膜MELF电阻器说明书

PULSE WITHSTAND CHART (increased pulse levels avail.) MGP SERIES - Conformal CoatedMHM SERIES - Hermetic SealedMETAL FILM MELF RESISTORSMetal film performance, economical price!RCD Series MGP melf* resistors utilize precision film technologywhich is inherently low inductance, low noise, and high stabilityeven after extended periods. Heavy solder plating assuresexcellent solderability and long shelf life. Series MHM offershermetically sealed environmental protection and utmostreliability. MGP series parts are color banded, MHM are alphanu-merically marked with resistance and tolerance. *Melf = metalelectrode face-bonded (cylindrical component).OPTIONSOption S: Increased power (refer to chart below)Option P: Increased pulse capabilityOption F: Flameproof coating (per UL94V0)Dozens of additional options are available... burn-in, specialmarking, non-standard values, high frequency designs,matched sets, temp. sensitive, zero-ohm jumpers, etc.Customized components are an RCD specialty!Pulse capability is dependent on res. value, waveform, repetition rate,current, etc. Chart is a general guide for Opt. P pulse resistant version,single pulse, with peak voltage levels not exceeding 1KV for MGP55SP,700V MGP50SP, and 350V MGP45SP. Max pulse capability for standardparts (w/o Opt.P) is 60% less. For improved performance and reliability,a 30-50% pulse derating factor is recommended (or larger for frequentpulses, high values, etc). Consult RCD for application assistance. Verifyselection by evaluating under worst-case conditions.APPLICATION NOTE #1: Temperature Rise (T HS)The T HS of SM resistors depends largely on heat conduction through theend terminations, which can vary significantly depending on PCBmaterial and layout (i.e. pad size, trace area, copper thickness, air flow,etc.). Typical temp. rise at full rated power is 30-50°C (Opt.S=50-70°C).APPLICATION NOTE #2: Resistor SelectionMGP resistors are ideal for semi-precision SM applications and aregenerally more economical than thin film rectangular chips. For lesscritical applications, consider low cost MCF carbon film melf resistors.For increased performance, especially in high humidity applications(such as Naval or tropical environments), consider MHM series. If flatchips are preferred, consider BLU series (precision) or MC series (semi-precision/ general purpose). For higher power, consider MPF series.Industry’s widest selection of metal film MELF resistors-.1W to .5W, 0.1Ω to 22MΩ, 0.1% to 5%, 10ppm to 100ppm/°CLow cost, quick delivery (available on SWIFT TM program)Precision performance, excellent environmental stabilitySeries MHM hermetic sealed is an industry first!SPECIFICATIONS1 Max working voltage determined E= √(PxR), not to exceed the value listed.2 Consult factory for non-standard range3 PreliminaryInch [mm]* Typical performance levels listed are for standard products from 10Ω to 1M.Consult factory for performance levels of extended range and modified designs.** To ensure utmost reliability, care should be taken to avoid potential sources ofionic contaminationDCRepyTW ega t t a)d t S(ega t t aW)'S'.t pO(ega t l oVgn i t aR2,1ecna t s i seRegnaR2c i r t ce l e i Dh t gne r t S2]3.[210.±L]2.[80.±D).n iM(W)xaM(t2 54PGM W1.W51.V11ΩM1o t V2]0.2[970.]21.1[440.]3.[210.]670.[30.5PGM W521.W52.V281.0ΩM1o t V52]4.3[531.]54.1[750.]5.[20.]1.[40.55PGM W52.W5.V521.0ΩM22o t V53]9.5[232.]51.2[580.]6.[420.]51.[60.55MHM3W521.W52.V5201ΩK2o t V53]0.7[572.]50.3[21.]72.1[50.]51.[60.MGP55SPMGP50SPMGP45SP1uS 10uS 100uS 1mS 10mS 100mSPulse DurationPeakPower(Watts)1000100101RESISTORS CAPACITOR S C OILS DELAY LINES FA031D Sale of this product is in accordance with GF-061. Specifications subject to change without notice.ToleranceOptionsRCD Components Inc, 520 E.Industrial Park Dr, Manchester, NH, USA 03109 Tel: 603-669-0054 Fax: 603-669-5455 Email:***********************20Term.W isRoHScompliant& 260°Ccompatible。

金属膜电阻规格书

金属膜电阻规格书

文件修订记录版本修订内容日期文件汇签记录版本签名日期版本签名日期1、目的确保本公司所生产的金属膜电阻都有一个统一的标准2、范围本规格仅适用于本厂所生产之金属膜固定电阻器成品规格。

3、定义3.1 型号(type)：具有相似的设计和制造工艺，在鉴定批准或质量一致性检验中可以将它们组合在一起的一组电子元件3.2 额定温度：在该温度的耐久性试验条件下，可连续施加额定功耗的最高环境温度，本规范指70℃。

3.3 额定功耗：在70℃环境温度下进行70℃耐久试验，而且阻值变化不超过该试验的允许值时所允许的最大功耗。

3.4 额定电压：用标称阻值和额定功耗乘积的平方根计算出的直流电压或交流电压有效值。

3.5元件极限电压：可经连续施加在电阻器两个引出端上的最大直流电压或交流电压有效值。

即本规范所指的最高使用电压。

3.6 绝缘电压：在连续工作条件下，在电阻器的各个引出端与任何导电安装面之间可以施加的最大峰值电压。

3.7 电阻温度系数：两个规定温度之间的阻值相对变化除以产生这个变化的温度之差。

4、职责本规格书执行标准GB/T 5729—2003/IEC 60115-1：20015、程序内容5.1 类型命名：类型依种类、 功率、标称电阻值及阻值容许差等，如下列符号之排列构成种类 功率 标称电阻值 电阻值容许差RN 1/4W 150KΩ F5.2符号之意义5.2.1种类：以大写英文字母RN表示为金属膜固定电阻器（或以商用通称MF代表，或以RJ来表示）。

5.2.2功率：以W代表额定电功率，如加一英文字母“S”即表示小型化，例1/4WS，即表示额定功率为1/4W之小型化Size。

5.2.3 标称电阻值：标称电阻值之单位为欧姆，以符号Ω表示，其电阻值以Ω、KΩ（103Ω）、MΩ（106Ω）、mΩ(10-3Ω）表示之。

5.2.4电阻值容许差：电阻值容许差符号如F（±1%）、G（±2%）、J（±5%）、D（±0.5%）、C（±0.25%）及B（±0.1%）等表示之5.2.5形状：大写英文母表示“P”表示外形构造（其外形如图四），或者加工成型如PU、PUG、PF等到，（如图五）5.3涂装要求5.3.1电阻器1/8W为焊点不涂漆，≧1/4W均为焊点涂漆(除非客户特殊要求)。

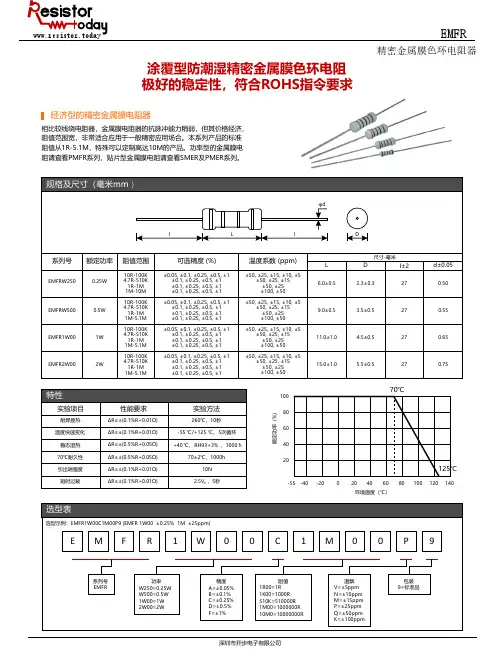

EMFR精密金属膜色环电阻规格书

EMFR精密金属膜色环电阻规格书

规格及尺寸（毫米mm）
φd
l
L
l
D
系列号
EMFRW250
额定功率
0.25W
阻值范围
10R-100K 4.7R-510K 1R-1M 1M-10M 10R-100K 4.7R-510K 1R-1M 1M-5.1M 10R-100K 4.7R-510K 1R-1M 1M-5.1M 10R-100K 4.7R-510K 1R-1M 1M-5.1M
精度 A=±0.05% B=±0.1% C=±0.25% D=±0.5% F=±1%
阻值 1R00=1R 1K00=1000R 510K=510000R 1M00=1000000R 10M0=10000000R
温飘 V=±5ppm N=±10ppm M=±15ppm P=±25ppm Q=±50ppm K=±100ppm
80 60 40 20
125℃
-55 -40 -20 0 20 40 60 80 100 120 140
环境温度（℃）
选型表
选型示例：EMFR1W00C1M00P9 (EMFR 1W00 ±0.25% 1M ±25ppm)
E
M
F
R
1
W
0
0
C
1
M
0
0
P
9
系列号 EMFR
功率 W250=0.25W W500=0.5W 1W00=1W 2W00=2W
可选精度 (%)
±0.05, ±0.1, ±0.25, ±0.5, ±1 ±0.1, ±0.25, ±0.5, ±1 ±0.1, ±0.25, ±0.5, ±1 ±0.1, ±0.25, ±0.5, ±1 ±0.05, ±0.1, ±0.25, ±0.5, ±1 ±0.1, ±0.25, ±0.5, ±1 ±0.1, ±0.25, ±0.5, ±1 ±0.1, ±0.25, ±0.5, ±1 ±0.05, ±0.1, ±0.25, ±0.5, ±1 ±0.1, ±0.25, ±0.5, ±1 ±0.1, ±0.25, ±0.5, ±1 ±0.1, ±0.25, ±0.5, ±1 ±0.05, ±0.1, ±0.25, ±0.5, ±1 ±0.1, ±0.25, ±0.5, ±1 ±0.1, ±0.25, ±0.5, ±1 ±0.1, ±0.25, ±0.5, ±1

953-L规格书

953-L规格书
性 能
试 验 方 法（JIS C5202） 按照 5.7 （1）安装条件为 A；V 形块法。 （2）试验电压按照本标准书表 2 之耐电压。
4
耐电压
无飞弧、烧损、绝缘 破坏等的异常现象。
5
按照 5.8 断续过负 （1）最高断续过负荷电压，按照条件 A，并在本 荷(适用 阻值的容许变化率 标准书表 2 的电压以下； 100 Ω 以 ± （5%+0.1Ω） 以内。 （2）试验次数 条件 A。 上) 于印刷基板上插入电阻器在锡焊好的状态下如下 图箭头的 3 个方向加以负载。加上去的力为：d 尺 寸 0.65 以下为 3N，其它的为：5 N 在加负载的方向不 能有 1.0 mm 以上摆 动。
-55 100 额 定 功 耗 的 百 分 比 （ ） % 80 60 40 20 0 -60 -40 -20 0 20 40 60 80 100 120 140 155 160 180 200 235 220 240 70
图2Leabharlann 环境温度 (℃)5．质量一致性检验 表3
编号 1 项 阻值 按照 5.1 规定要求 按照 5.2 （1） 试验温度 室温及比室温高约 100℃； 电阻温度 （2）电阻温度特性的表示方法按照 系数 5.2.2(2)(a)。 规定的阻值允许差以内 目 试 验 方 法（JIS C5202） 性 能
图3
备注：W1 是印刷线路板孔的直径，W2 是端子加工部的宽。 表4
种类及规格 P1 RS1/2FS-L RS1FS-L RS2FS-L RS3FS-L RS5FS-L 10.0±0.5 12.5±0.5 15.0±0.5 20.0±0.5 30.0±0.5 P2 10.0 15.0 20.0
+2.0 −1.0

精密金属膜电阻器(MF)规格书

精密金属膜电阻器(MF)规格书

降低您的使用成本
特性:
- 低成本，低噪声，工作温度范围 -55°C ~ 155°C。 - 精密严紧公差 ±0.1%, ±0.25%, ±0.5%, ±1%。 - 纯锡电镀工艺，兼容性与无铅（Pb-Free），与含有铅焊接工艺。
应用:
- 通讯电信。 - 测试与测量。 - 与所有一般用途的应用。
Version 2014
D
最大工作电 压
RN 200 250 350 500 500 RNS 150 200 250 300 350
额定功率
(W) RN 1/8W 1/4W 5 MF - 50 MF - 100 MF - 200
最大负载电压
RN 400 500 700 1000 1000 RNS 300 400 500 600 700
MF 金属膜精密电阻器
JIS C 5202
MIL-R-10509F 4.6.12 4.6.6 4.6.8 4.6.10 4.6.4 4.6.5 4.6.7
6.4 350°C 3 sec 7.4
1,000hr 1,000hr
MIL R-22684 4.6.10 4.6.13
常温、常湿1年间放置
料号标识
TOKEN
MF 金属膜精密电阻器
金属膜精密电阻器
精密金属膜电阻器 (MF)
产品简介
德键电子为高精度应用，提供了商业型 金属薄膜电阻器一个低成本的选择。 于宽广的阻值范围中，MF 系列提供了 严紧的公差和低温度系数，适合用要求 长期稳定的应用。 MF 系列阻值范围 10Ω 到 1MΩ，标准 电阻公差 ±1%，电阻的温度系数 (TCR) 为 +15/-25 ppm/°C，也可提供其他公差 和电阻温度系数于客户订制，亦可应用 于金属膜保险丝电阻器。 元件的阻抗元素是一种经精确控制的薄膜金属合金，采用真空溅镀技术，将金属 皮膜层层附着于高纯氧化铝瓷棒上。电镀帽与引线焊接组装前，利用先进的调值 技术调整阻值，以确保良好的电气性能和低噪音。 引线焊接到电阻两端的电镀帽盖，再被涂环氧树脂保护漆及色环标记。可提供多 种标准引脚加工成形，以便非自动插入组装。这优势显示德键 MF 金属膜电阻 器，即可使用自动插件也可采用引脚成形组装。 德键 MF 系列符合 RoHS 标准及 100% 无铅，请联系我们与您的特定需求。

金属膜电阻规格书

金属膜电阻规格书
规格及尺寸 SPECIFICATIONS
额定电力 POWER PATING 70℃ 1/8W、1/6W 1/4W、 1/2WS 1/2W、1WS 1W、2WS 2W、3WS 3W、5WS 5W 最高使用电压 MAXIMUM WORKING VOLTAGE 200V 250V 350V 500V 500V 500V 500V 最高过负荷电压 MAXIMUM OVERLOAD VOLTAGE 400V 500V 700V 1000V 1000V 1000V 1000V 最高断续过负荷 MAXIMUM INTERMITTENCE OVERLOAD 400V 500V 700V 1000V 1000V 1000V 1000V 耐电压 DIELERMITTENCE OVERLOAD VOLTAGE 300V 400V 500V 700V 1000V 1000V 1000V 尺寸 DIMENSIONS(mm) 型号 P T/B P T/B P、T/B P、T/B P、T/B P、T/B P、T/B L±2 46 58 46 58 58 58 60 94 94 I 3.2±0.5 3.2±0.2 6.0±0.5 6.0±0.5 9.0±0.5 11.5±1.0 15.5±1.0 17.5±1.0 24.5±1.0 D 1.8±0.3 1.8±0.2 2.3±0.3 2.3±0.3 3.2±0.5 3.8±0.5 5±0.5 6.0±0.5 8.0±0.5 H 21±2.0 28±2.0 21±2.0 27±2.0 24±2.0 25±2.0 23±2.0 37±2.0 33±2.0 d±0.05 0.40 0.40 0.45 0.45 0.55 0.60 0.65 0.70 0.70
±(1%+0.05Ω) ±(3%+0.05Ω) ±(0.5%+0.05Ω) ±(2%+0.05Ω) 1000MΩ ±(3%+0.05Ω) ±(1%+0.05Ω) >95% ±(3%+0.05Ω)

RTX系列低阻值金属膜晶片电阻器规格标准书

RTX系列低阻值金属膜晶片电阻器规格标准书

4 尺寸:
Unit:mm Dimension L Type RTX05 Size Code 0805 2.00±0.10 3.05±0.10 6.30±0.20 1.25±0.10 1.55±0.10 3.20±0.20 0.55±0.10 0.35±0.20 0.35±0.20 0.55±0.10 0.50±0.20 0.50±0.20 0.55±0.10 0.65±0.20 0.65±0.20 W H L1 L2
70
155
20 0 -55 20 40 60 80 100 120 140 160 環境溫度(℃)
3.2 額定電流:
額定電流:對於額定功率之直流或交流(商用週率有效值rms)電流。 可用下列公式求得，但求得之值若超過規格表內之最高電流時，則以最高額定電流為其額定電 流。 I=額定電流(A) P=額定功率(W) R=公稱阻值(Ω)
RTX25 (2512)
阻值範圍 D(±0.5%) 50mΩ ≦R＜ 100mΩ 100mΩ ≦R＜ 1000mΩ 50mΩ ≦R＜ 100mΩ 100mΩ ≦R＜ 1000mΩ 50mΩ ≦R＜ 100mΩ 100mΩ ≦R＜ 1000mΩ
------
F(±1%)、G(±2%)、J(±5%) 50mΩ ≦R＜ 100mΩ 100mΩ ≦R＜ 1000mΩ 50mΩ ≦R＜ 100mΩ 100mΩ ≦R＜ 1000mΩ 50mΩ ≦R＜ 100mΩ 100mΩ ≦R＜ 1000mΩ 45mΩ ≦R＜ 50mΩ 50mΩ ≦R＜ 100mΩ 100mΩ ≦R≦ 1000mΩ 45mΩ ≦R＜ 50mΩ 50mΩ ≦R＜ 100mΩ 100mΩ ≦R≦ 1000mΩ 45mΩ ≦R＜ 50mΩ 50mΩ ≦R＜ 100mΩ 100mΩ ≦R≦ 1000mΩ 100mΩ ≦R＜ 1000mΩ 100mΩ ≦R＜ 1000mΩ

金膜电阻规格书

金膜电阻规格书

金膜电阻规格书摘要：一、金膜电阻的基本概念与特点二、金膜电阻的规格参数1.电阻值2.功率3.工作温度范围4.电压范围三、金膜电阻的应用领域四、金膜电阻的选型与使用注意事项五、总结正文：一、金膜电阻的基本概念与特点金膜电阻，顾名思义，是一种采用金膜材料制成的电阻器。

金膜电阻具有优异的电性能和化学稳定性，是目前电子领域中应用广泛的一种电阻。

其主要特点是高精度、高稳定性、低噪声、抗干扰能力强等。

二、金膜电阻的规格参数1.电阻值：金膜电阻的电阻值范围广泛，可以从几欧姆到数百万欧姆。

根据实际需求，可以选择不同电阻值的金膜电阻。

2.功率：金膜电阻的功率范围较大，可以满足各种功率需求。

一般来说，金膜电阻的功率分为0.1W、0.5W、1W、2W等几个等级。

3.工作温度范围：金膜电阻的工作温度范围较宽，通常为-55℃至150℃。

这使得金膜电阻在不同环境条件下都能保持良好的性能。

4.电压范围：金膜电阻的电压范围也很广，可适用于低压、中压和高压电路。

三、金膜电阻的应用领域金膜电阻凭借其优异的性能，广泛应用于各种电子设备、仪器仪表、通信设备、计算机等领域。

特别是在高精度、高稳定性要求的场合，金膜电阻更是成为了首选元器件。

四、金膜电阻的选型与使用注意事项1.选型时，应根据实际电路需求，合理选择电阻值、功率、工作温度范围等参数。

2.使用金膜电阻时，注意电压和电流不要超过其额定值，以免损坏电阻。

3.在安装金膜电阻时，应尽量避免暴力拆装，以免损坏电阻内部结构。

4.金膜电阻在储存和使用过程中，应尽量避免高温、潮湿、有害气体等环境，以确保电阻性能稳定。

五、总结金膜电阻作为一种高性能电阻器，凭借其优良的电性能和稳定性，在电子领域具有广泛的应用。

在实际应用中，合理选型和使用金膜电阻，可以确保电路的正常运行，提高设备性能。

金属膜电阻规格

金属膜电阻规格

1.適用范圍本規格僅適用於本廠所生產之P型金屬皮膜固定電阻器成品規格。

2.類型2.1類型命名：類型依種類、功率、形狀、特性、標稱電阻值及電阻值容許差等，如下列符號之排列構成之。

種類功率形狀特性標稱電阻值電阻值容許差RN 1/4W P Y 20MΩ F2.2符號之意義2.2.1種類：以大寫英文字母RN兩個字表示為金屬皮膜固定電阻器，（或以商用通稱MF代表或RN以表示）。

2.2.2功率：以W代表額定電功率，如加一英文字母“S”即表示小型化。

例1/4WS。

即表示額定功率為1/4W之小型化Sixe。

1/4W以色藍表示，1/4S以淡藍色漆表示。

2.2.3形狀：以一個大寫英文母表示“P”表示外形構造（其外形如圖二）。

2.2.4特性：特性符號系指依電氣特性而規定之特性D（如表一之規定）。

2.2.5標稱電阻值：標稱電阻值之單位為歐姆，以符號Ω表示，其電阻值以Ω、KΩ（103）、MΩ（106）表示之。

2.2.6電阻值容許差：電阻值容許差符號如F（±1%）、G（±2%）、J（±5%）、D（±0.5%）、C（±0.25%）及B（±0.1%）等表示之2.2.7 電阻器1/8W為焊點不塗漆，≧1/4W均為焊點塗漆。

表一額 定 電 功率 （%）155周 圍 溫 度 （℃）3.額定表3.1 額定電功率額定電功率是在周圍溫度70℃以下連續使用所適用電功率的最大值，但周圍溫度超過上述溫度時之額定電功率，依圖一之減輕曲線而遞減之。

3.2 額定電壓額定電壓系指對應於額定電功率的直流或交流（商用頻率之有效值）之電壓，由下式求得。

但所求得之額定電壓超過表一所示之最高使用電壓時則以最高使用電壓為額定電壓。

E：額定電壓（V）E=√P X R P：額定電功率（W）R：標稱電阻值（Ω）4.構造及尺寸4.1構造(圖二)4.2 尺寸4.2.1 成品尺寸（型裝如下圖；尺寸如表二）4.2.2 成型加工尺寸（型状如下图；尺寸如表三）注：1.Z=3±1； K=2±0.5； G=1.25~1.452.P之量取點為導線中心至導線中心點之間距。

金膜电阻规格书

金膜电阻规格书

金膜电阻规格书是一种技术文档，用于描述金膜电阻的规格、尺寸、参数等信息。

由于金膜电阻是一种较为精密的电子元件，其规格书通常比较详细和严谨。

金膜电阻规格书通常包括以下内容：•型号：金膜电阻的型号，包括字母、数字和符号等。

•阻值：金膜电阻的阻值，通常以欧姆（Ω）为单位。

•精度：金膜电阻的阻值精度，通常以百分比或小数点表示。

•温度系数：金膜电阻的温度系数，表示电阻值随温度变化的程度。

•额定功率：金膜电阻的额定功率，表示电阻能够承受的最大功率。

•尺寸：金膜电阻的尺寸，包括长度、宽度、高度等。

•材料：金膜电阻所使用的材料，如金属膜、碳膜等。

•其他参数：如色环、包装方式等。

金膜电阻规格书是生产、应用、选型等环节的重要依据，对于保证产品质量和性能具有重要意义。

泛用型高精密电阻(RJ)规格书

泛用型高精密电阻(RJ)规格书

Version 2010
德键电子工业股份有限公司
01 of 03
TOKEN
精密金属膜型 (RJ) 尺寸及特性
RJ 金属膜高精密电阻器
d H
型号 MIL-R-10509F type 阻值范围(Ω) 精度(%) 温度系数 (ppm/°C) 气候类型(LCT/UCT/days) 额定功率(W) 工作电压(V) P70 Umax RJ72 RN50 RJ73 RN55
应用:
- 电信通讯设备。 - 测量和校准设备。 - 工业过程控制系统。
特性:
高导热性。 额定功率：0.16W~3W，紧密公差精度：A5(±0.05)。 卓越的电气性能，温度系数 TCR 缩小到 C7(±5) ppm/°C。 环氧树脂涂料，精密金属膜，无铅（Pb-Free），并且符合 RoHS 标准。
RJ 金属膜高精密电阻器
22R
B
C6
P
阻值 (W)
2M2
22M
阻值公差 (%)
编码 A5 B C D F J 阻值公差 ±0.05 ±0.1 ±0.25 ±0.5% ±1.0 ±5.0
溫度系數 (ppm/°C)
编码 C7 C6 C5 C3 C2 C1 温度系数 ±5 ±10 ±15 ±25 ±50 ±100
TOKEN
RJ 金属膜高精密电阻器
高精密电阻
德键电子提供金属膜高精密电阻器(RJ) 的低成本使用方案
产品简介
德键 RJ 金属膜系列精密电阻器是采用真空溅射技术，将多层合金金属和钯材料 打到高纯铝的陶瓷棒上，形成坚固的金属膜。使用先进的雷射激光微调阻值技 术，以确保良好的电气性能和低噪音，引线焊接到端盖电镀铁帽，被覆合成树脂 漆，提供了机械，电气和气候的保护。 德键先进的金属薄膜技术，能提供准确的阻值及宽广的电阻范围。类型包括轴向 插件型和特殊用途的金属膜熔断型保险丝电阻器。RJ 金属膜系列精密电阻器，是 一款精密泛用型、通用型的电阻器，设计作为替代传统电阻的低成本解决方案。 德键的精密电阻 RJ 系列是 Vishay，IRC，松下理想的替代元件，并提供更有竞 争力的价格和快速交货服务。联系我们与您的特定需求。

功率型金属膜固定电阻器特性、性能技术规格书

功率型金属膜固定电阻器特性、性能技术规格书

Short-time Overload 短时间过负荷 ΔR/R ≤ ±(2%+0.05 Ω), with no evidence of mechanical damage ( 无可见机械损伤）
Terminal strength 端子强度 with no evidence of mechanical damage ( 无可见机械损伤）
Feature (特性)
• High power in small body size 体积小功率高 • Excellent flame Retardant coating 优异不燃性涂装 • High stablity even in bad environment 恶劣环境下同样稳定工作 • Match the safety requirement 满足安全标准要求
Part No 料号
PMR01S PMR02S PMR03S
Type 类型
PMR-100-S PMR-200-S PMR-300-S
Power Rating 功率 70°C
1WS
2WS
3WS
D 2.2±0.5 4.0±0.6 5.0±0.6
Dimension ( 尺寸 )(mm)
L
d ±0.05
H±3
6.5±1.0
0.54

28
11.0±1.0
0.70
28
15.5±1.0
0.75
28
MAX.Working MAX.Overlaod Dielectric
Resistance
Voltage
Voltage Withstanding
Range
PT
最大工作 电压
最大过负荷 电压
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

文件修订记录版本修订内容日期文件汇签记录版本签名日期版本签名日期1、目的确保本公司所生产的金属膜电阻都有一个统一的标准2、范围本规格仅适用于本厂所生产之金属膜固定电阻器成品规格。

3、定义3.1 型号(type)：具有相似的设计和制造工艺，在鉴定批准或质量一致性检验中可以将它们组合在一起的一组电子元件3.2 额定温度：在该温度的耐久性试验条件下，可连续施加额定功耗的最高环境温度，本规范指70℃。

3.3 额定功耗：在70℃环境温度下进行70℃耐久试验，而且阻值变化不超过该试验的允许值时所允许的最大功耗。

3.4 额定电压：用标称阻值和额定功耗乘积的平方根计算出的直流电压或交流电压有效值。

3.5元件极限电压：可经连续施加在电阻器两个引出端上的最大直流电压或交流电压有效值。

即本规范所指的最高使用电压。

3.6 绝缘电压：在连续工作条件下，在电阻器的各个引出端与任何导电安装面之间可以施加的最大峰值电压。

3.7 电阻温度系数：两个规定温度之间的阻值相对变化除以产生这个变化的温度之差。

4、职责本规格书执行标准GB/T 5729—2003/IEC 60115-1：20015、程序内容5.1 类型命名：类型依种类、 功率、标称电阻值及阻值容许差等，如下列符号之排列构成种类 功率 标称电阻值 电阻值容许差RN 1/4W 150KΩ F5.2符号之意义5.2.1种类：以大写英文字母RN表示为金属膜固定电阻器（或以商用通称MF代表，或以RJ来表示）。

5.2.2功率：以W代表额定电功率，如加一英文字母“S”即表示小型化，例1/4WS，即表示额定功率为1/4W之小型化Size。

5.2.3 标称电阻值：标称电阻值之单位为欧姆，以符号Ω表示，其电阻值以Ω、KΩ（103Ω）、MΩ（106Ω）、mΩ(10-3Ω）表示之。

5.2.4电阻值容许差：电阻值容许差符号如F（±1%）、G（±2%）、J（±5%）、D（±0.5%）、C（±0.25%）及B（±0.1%）等表示之5.2.5形状：大写英文母表示“P”表示外形构造（其外形如图四），或者加工成型如PU、PUG、PF等到，（如图五）5.3涂装要求5.3.1电阻器1/8W为焊点不涂漆，≧1/4W均为焊点涂漆(除非客户特殊要求)。

5.3.2 正常尺寸以蓝色漆表示,小型化尺寸以淡蓝色漆表示5.3.3 涂装焊点与脚漆图一5.3.3.1涂装涂至端子线上最多2mm5.3.3.2 端面未涂装部分，最多这端面直径的一半，即1/2D5.4额定5.4.1 额定电功率在周围温度70℃以下连续使用所适用电功率的最大值，但周围温度超过上述温度时之额定电功率，依(图二)之减轻曲线而递减之。

-55℃ 70℃ 155℃周围温度（℃）（图二）5.4.2 额定电压额定电压指对应于额定电功率的直流或交流（商用频率之有效值）之电压，由下式求得。

但所求得之额定电压超过表四所示之最高使用电压时则以最高使用电压为额定电压。

E：额定电压（V）E=√P*R P：额定电功率（W）R：标称电阻值（Ω）5.5构造及尺寸 5.5.1构造a.引线；b.镀锡铁盖；c.金属皮膜；d.瓷棒；e.绝缘树脂 图三5.5.2尺寸5.5.2.1成品尺寸（型装如下图；尺寸如表一）图四表一 单位：m/mSizeWatts BDLd0103MF1/8WMF1/6W MF1/4WS3.3±0.51.7±0.427±30.40±0.050207 MF1/4W MF1/2WS 6.5±0.5 2.3±0.4 27±3 0.42±0.05 0309 MF1/2W 9.0±0.5 3.0±0.4 26±3 0.50±0.05 0512 MF1W 11±1 4.5±0.4 29±3 0.70±0.05 0616MF2W15±15.0±0.527±30.70±0.05PS Type注：引线线径可按客户具体要求5.5.2.2成型加工尺寸（型状如下图；尺寸如表二）图五表二单位：m/mSize 成型Type P H1±1 H2±1 A O±0.5 备注0207 PU 10±1 10 -- -- 0309 PUG 12.5±1 4.5 4.5 -- 0309 PFK 7.5±1 5±1 4.0±0.5 -- 0512 PUG 15±1 7 5 -- 0512 PFK 10±2 5 5 3 0616 PUG 20±1 8±2 5 -- 0616 PFK 10±2 5 5 3注：1.Z=3±1；K=2±0.5；G=1.25~1.452.P之量取点为导线中心至导线中心点之间距。

5.5.2.3带装尺寸（型装如下图；尺寸如表三）表三（单位mm）Size Type T P±0.5W±0.5D1—D2MaxEMaxZMaxSMaxIMin0103 T—26 26+1.526-05 6 0．8 0 1.2 0.8 3.20103 T—52 52±1.5 5 6 0．8 0 1.2 0.8 3.20207 T—26 26+1.526-05 6 1.0 0 1.2 0.8 3.20207 T—52 52±1.5 5 6 1.0 0 1.2 0.8 3.20309 T—26 26+1.526-05 6 1.2 0 1.2 0.8 3.20309 T—52 52±1.5 5 6 1.2 0 1.2 0.8 3.20512 T—63 63±1.5 5 6 1.4 0 1.2 0.8 3.20616 T—63 63±1.5 10 6 1.4 0 1.2 0.8 3.25.6端子强度5.6.1 抗拉强度将供试电阻器本体固定，另以夹具夹住导线，于导线之引出方向缓缓施加拉力至 2.5Kg（∮0.8以下）, 1.0Kg(∮0.6以下)并持续5至10秒钟,试验后导线不得断裂或松弛等现象。

5.6.2 抗扭强度导线距离本体6~6.4mm处，做一个0.75~0.8mm曲率半径之90°弯曲，以夹具固定住导线，距离弯曲点1.2±0.4mm处然后以电阻本体为轴，以夹具为回转轴沿水平方向做360°旋转,本体转动360°再逆转360°回到原点为一个Cycle,每个Cycles约使用5秒钟，∮0.8以下旋转3周, ∮0.6以下旋转1.5周,试验后导线不得断裂或松弛等现象。

5.6.3抗弯强度将供试电阻器本体固定于导线末端负重0.5Kg，使用电阻器本体与导线成90°弯曲，然后灰复为水平状，如此操作一次约5秒种为1Cycle，依上述方法共试2Cycles 试验后导线不断裂或松弛等现象。

5.7电气特性 表四 Size 06160512030902070103试验方法额定功率 2W1W1/2W1/2WS1/4W1/4WS1/6W1/8W最高使用电压 750V 500V 350V 300V 250V 最高过负荷电压 1000V 1000V 700V 500V 400V 耐绝缘电压 1000V 1000V700V500V 300V5.7.8 使用温度范围-55℃~+155℃如图二 短时间过负荷±（0.5%+0.05Ω） 5.7.2 负荷寿命试验 ±（1%+0.05Ω） 5.7.3 耐湿负荷试验 ±（1%+0.05Ω） 5.7.4 温度循环 ±（1%+0.05Ω） 5.7.5 耐焊接热试验 ±（0.5%+0.05Ω） 5.7.6 最大容许变化率（%）煮沸试验±（1%+0.05Ω）5.7.11±200 PPM/℃适用于容许差±1.5%及±2% ±100 PPM/℃适用于容许差±1% ±50 PPM/℃ 适用于容许差±0.5%温度系数（PPM/℃）±25 PPM/℃适用于容许差±0.5%（不含）以下5.7.75.7.1试验环境标准之试验环境应于周围温度20±2℃，相对温度60~70% 状态，但如不影响判定或疑部时，于室温（10--35℃）、相对温度（25--75%）下亦可进行试验及测定。

5.7.2 短时间过负荷将供试电阻器水平置于试验架具上，于电阻器之两端导线施加2.5倍之直流或交流（商用频率之有效值）电压，（如计算出之试验电压超过最高负荷电压时，以最高过负荷电压为试验电压） ，施加试验电压时间为5秒钟，然后将电阻器于无负荷之状态下置30分钟，再测定试验后之电阻值。

上述试验前后之电阻值变化率不得大于±（0.5%+0.05Ω）。

5.7.3 负荷寿命试验于40±3℃恒温槽中，将供试电阻器并排安置于实验夹具上，唯须使个别之电阻器不受其它热源之直接辐射影响。

使用额定直流电压（不得大于最高使用电压）施加于电阻器导线之两端1.5小时ON、0.5小时OFF。

如此往复循环连续1000小时，于试验后将电阻器于无负荷状态下放置1小时再测定其试验后电阻值，此项试验前后之电阻值变化率不得大于±（1%+0.05Ω）。

5.7.4 耐湿负荷寿命试验将供试电阻器置于40±2℃及相对温度90~95%之恒温试验槽中再将额定直流电压（不得大于最高使用电压）施加于供试电阻器上，以1.5小时ON、0.5小时OFF。

如此往复循环连续1000小时，于试验后将电阻器取出置于常温常湿环境中，在无负荷状态下放置 1 小时再测定其试验后电阻值，此项试验前后之电阻值变化率不得大于±（1%+0.05Ω）。

5.7.5 温度循环试验将供试电阻器置于恒温槽中，按照下表之步骤1~4（为一循环），连续实施5循环，再置于室温下放置再置于室温下放置1 小时再测定其试验后电阻值，此项试验前后之电阻值变化率不得大于±（1%+0.05Ω）。

步骤 温度 时间1 --55±3℃ 30分2 20±5℃ 10分~15分3 85±2℃ 30分4 20±5℃ 10分~15分5.7.6浸锡试验（耐焊接热）将供试电阻器导线之一端，浸入350±10℃之恒温锡槽中，其浸入深度为锡面至电阻器本体距离3.5±0.5 mm处，其浸入时间为3±0.5秒钟，然后再将阻器移置于室温中30分钟，再测定试验后之电阻值。
