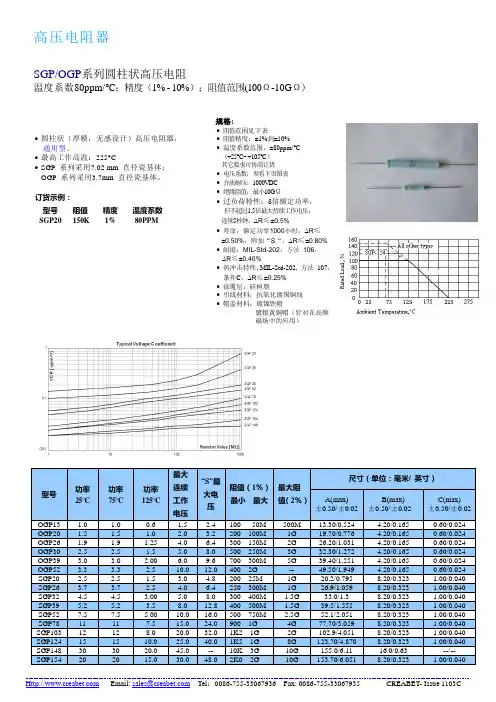

无感陶瓷管式高压电阻器(RMCD)规格书

高压电阻器
SGP/OGP 系列圆柱状高压电阻
温度系数80ppm/°C ；精度（1% - 10%）；阻值范围(100Ω-10G Ω)
规格:
∙ 阻值范围见下表 ∙ 阻值精度：±1%到±10% ∙ 温度系数范围：±80ppm/°C
（+25°C~ +105°C ）
其它要求可协商订货
∙ 电压系数：参看下页图表 ∙ 介质耐压：1000VDC
∙ 绝缘阻值：最小10G Ω
∙ 过负荷特性：5倍额定功率， 但不超过1.5倍最大持续工作电压，
连续5秒钟，∆R ≤±0.5% ∙ 寿命：额定功率1000小时，∆R ≤±0.50%，附加“S “，∆R ≤±0.80% ∙ 耐湿：MIL-Std-202，方法 106， ∆R ≤±0.40% ∙ 热冲击特性：MIL-Std-202, 方法 107，条件C ，∆R ≤±0.25% ∙ 涂覆层：硅树脂
∙ 引线材料：抗氧化镀锡铜线 ∙ 帽盖材料：镀镍铁帽
镀银黄铜帽（针对在高频
磁场中的应用）
Email: sales@ Tel ：0086-755-33067936 Fax: 0086-755-33067935 CREABET- Issue 1103C
∙ 圆柱状（厚膜，无感设计）高压电阻器， 通用型。

∙ 最高工作高温：225°C
∙ SGP 系列采用7.02 mm 直径瓷基体； OGP 系列采用3.7mm 直径瓷基体。

订货示例：
型号 阻值 精度 温度系数 SGP20 150K 1% 80PPM。

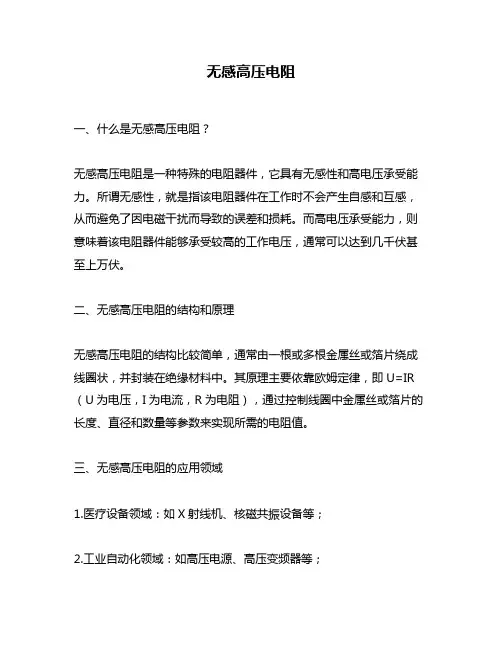

无感高压电阻一、什么是无感高压电阻？无感高压电阻是一种特殊的电阻器件，它具有无感性和高电压承受能力。

所谓无感性，就是指该电阻器件在工作时不会产生自感和互感，从而避免了因电磁干扰而导致的误差和损耗。

而高电压承受能力，则意味着该电阻器件能够承受较高的工作电压，通常可以达到几千伏甚至上万伏。

二、无感高压电阻的结构和原理无感高压电阻的结构比较简单，通常由一根或多根金属丝或箔片绕成线圈状，并封装在绝缘材料中。

其原理主要依靠欧姆定律，即U=IR （U为电压，I为电流，R为电阻），通过控制线圈中金属丝或箔片的长度、直径和数量等参数来实现所需的电阻值。

三、无感高压电阻的应用领域1.医疗设备领域：如X射线机、核磁共振设备等；2.工业自动化领域：如高压电源、高压变频器等；3.电力行业领域：如变压器、电容器等；4.航空航天领域：如高压发电机、雷达系统等。

四、无感高压电阻的特点和优势1.无感性能：避免了因自感和互感而产生的误差和损耗，提高了测量精度和系统稳定性；2.高电压承受能力：可以承受较高的工作电压，保证了系统的安全性和可靠性；3.稳定性好：由于其结构简单，不存在可动部件，因此具有较好的稳定性和长寿命；4.体积小、重量轻：相比其他类型的电阻器件，无感高压电阻体积小、重量轻，方便集成和安装；5.价格适中：相比其他类型的高精度电阻器件，无感高压电阻价格相对较低。

五、无感高压电阻的选型注意事项1.根据所需工作电流和工作电压来选择合适的规格型号；2.根据实际应用场景来选择合适的封装形式（如贴片式、插件式等）；3.根据实际应用需求来选择合适的精度等级和温度系数；4.注意电阻器件的安装和使用环境，避免过高的温度、湿度等环境因素对其性能产生影响。

六、无感高压电阻的市场前景随着科技进步和工业化水平不断提高，无感高压电阻在医疗设备、工业自动化、电力行业、航空航天等领域的应用越来越广泛。

未来，随着新能源车辆、智能家居等领域的快速发展，无感高压电阻市场将会有更加广阔的发展前景。

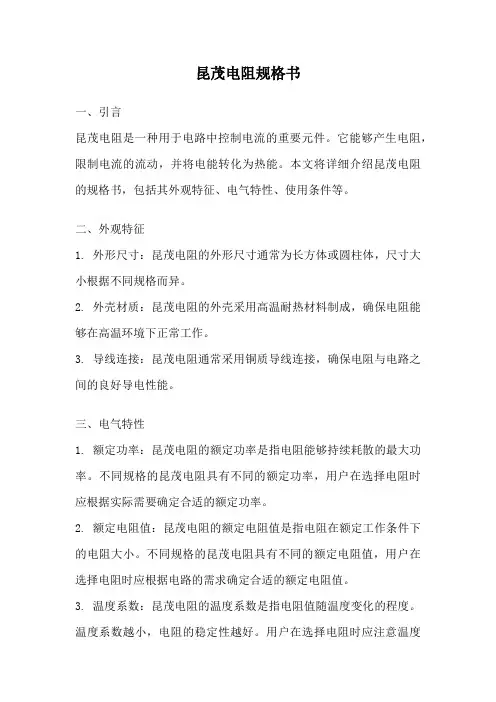

昆茂电阻规格书一、引言昆茂电阻是一种用于电路中控制电流的重要元件。

它能够产生电阻，限制电流的流动，并将电能转化为热能。

本文将详细介绍昆茂电阻的规格书，包括其外观特征、电气特性、使用条件等。

二、外观特征1. 外形尺寸：昆茂电阻的外形尺寸通常为长方体或圆柱体，尺寸大小根据不同规格而异。

2. 外壳材质：昆茂电阻的外壳采用高温耐热材料制成，确保电阻能够在高温环境下正常工作。

3. 导线连接：昆茂电阻通常采用铜质导线连接，确保电阻与电路之间的良好导电性能。

三、电气特性1. 额定功率：昆茂电阻的额定功率是指电阻能够持续耗散的最大功率。

不同规格的昆茂电阻具有不同的额定功率，用户在选择电阻时应根据实际需要确定合适的额定功率。

2. 额定电阻值：昆茂电阻的额定电阻值是指电阻在额定工作条件下的电阻大小。

不同规格的昆茂电阻具有不同的额定电阻值，用户在选择电阻时应根据电路的需求确定合适的额定电阻值。

3. 温度系数：昆茂电阻的温度系数是指电阻值随温度变化的程度。

温度系数越小，电阻的稳定性越好。

用户在选择电阻时应注意温度系数，以确保电阻能够在不同温度下工作稳定。

4. 额定电压：昆茂电阻的额定电压是指电阻能够承受的最大电压。

用户在选择电阻时应根据电路的工作电压确定合适的额定电压。

四、使用条件1. 工作温度范围：昆茂电阻的工作温度范围是指电阻能够正常工作的温度范围。

用户在使用电阻时应确保工作温度不超出规定范围，以免影响电阻的性能。

2. 环境湿度：昆茂电阻的环境湿度是指电阻能够正常工作的湿度范围。

用户在使用电阻时应注意环境湿度，以免影响电阻的性能。

3. 安装方式：昆茂电阻可以通过焊接或夹持等方式安装在电路中。

用户在安装电阻时应按照规定的安装方式进行操作，确保电阻与电路之间的良好连接。

五、质量保证昆茂电阻经过严格的质量控制和测试，确保产品的质量和性能符合标准要求。

如在使用过程中出现质量问题，用户可以联系生产厂家进行售后服务。

六、结论昆茂电阻作为电路中的重要元件，具有多种规格供用户选择。

直热式负温度系数热敏电阻器规格书Directly heated negative temperature coefficient thermistorsNTC Specification客户名称 CUSTOMER NAME产品名称 PART NAME MF72 NTC热敏电阻产品规格 PART NUMBER NTC5D-20签发日期 ISSUE DATE2024-10-09确认CONFIRM特殊要求（承认书其它页内容与此表不一致时，以此表为准）产品规格代码和应用范围及特点PartNumber and Application Range and Characteristics一、产品规格代码 PARTNUMBER二、应用范围及特点Application Range and Characteristics1、产品特点 FeatureofPowerThermistor1.1应用范围 Appliaction1.2特点 Characteristic○转换电源，开关电源，UPS电源○Switchingpower-supply,switchpower,upspower ○镇流器及各类加热器 ○Electronicenergysavinglampselectronicballast and all kindsofelectricheater ○各类显像管，显示器 ○AllkindsofRT,display ○电子节能灯，其他照明灯具○Bulbandotherlightinglamps○体积小，功率大，抑制浪涌电流能力强○Smallsize,largepower,strongcapacityof suppressionofinrushcurrent ○反应速度快○Fastresporse○材料常数（B值）大，残余电阻小○Bigmaterialconstant(Bvalue),small residualresistance ○寿命长，可靠性高○Longlifeandhighreliability ○系列全，应用范围宽○Completeseries,wideapplications外型尺寸及材料和电性能External dimensions and material and electrical properties一、外型尺寸及相关标准External dimensions and relevant standards3 产品尺寸 Product size4 材料 Materials(1)封装材料（Wrapper） ：酚醛树脂（Modified phenolic resin）(2)引线（Down-lead） ：CP线（CP Wire）(3)颜色（Coating color）：黑色（Black）二、电性能Electrical performance1 引线形状 Lead the shape2 产品标识 Product identificationNTC 5D-20NTC负温度系数热敏电阻器 NTCthermistor 5额定零功率电阻值 5ΩD 圆片型Disk-Type20直径 20±1(mm)型号Part NoD maxT maxd ±0.05F ±1P max直引线StraightLead WireL 5D-2022.56 1.010/7.5420型号R25(Ω)最大稳态电流(A)残余电阻(Ω)耗散系数(mw/℃)热时间常数(s)最大允许使用容量值240V/120V(μF)B值（K）工作温度(℃)认证UL/CULCQCTUV5D-20570.087约24约113820/33002800-40~ +200pass pass pass产品结构、材料及制造工艺流程Product structure, materials and manufacturing process flow 一、NTC 热敏电阻产品结构 NTC Thermisto Product structure二、材料 Materials三、制造工艺流程 Manufacturing process flowMF72型NTC热敏电阻工艺流程图备注：所有工序工人必须自检.产品阻温特性及静态伏安特性Resistance-Temperature Characteristic and Staracteristic 一、产品阻温特性Resistance-Temperature Characteristic二、静态伏安特性Staracteristic热敏电阻技术术语及安全可靠性properties of products一、HEL热敏电阻技术术语二、电气性能 Electrical Characteristics三、机械性能Mechanical Characteristics四、可靠性试验Reliability Test包装方式Packing methods 一、散装式样 BULK STYLE(1)常规产品包装Normal product packaging(2)切脚产品包装 Cut the feet product packaging二、编带包装式样Packing style编带尺寸Tape size存储条件Storage condition1 存贮环境条件2 请不要在下列条件下使用本元件，否则将可能导致性能衰退或产品损毁，甚至引起火灾。

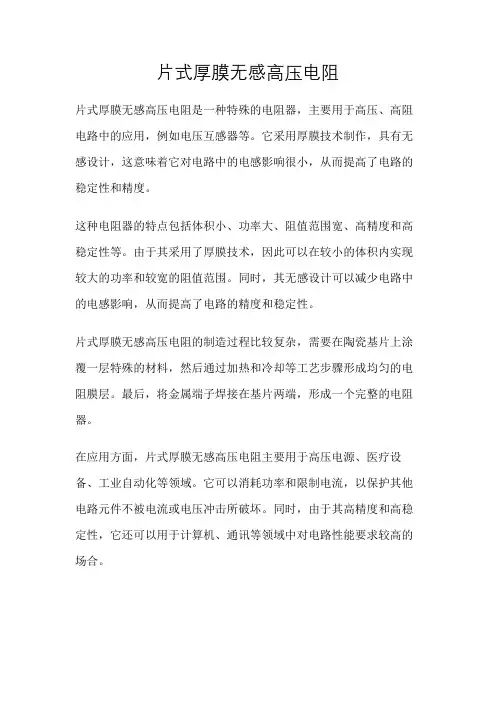

片式厚膜无感高压电阻
片式厚膜无感高压电阻是一种特殊的电阻器，主要用于高压、高阻电路中的应用，例如电压互感器等。

它采用厚膜技术制作，具有无感设计，这意味着它对电路中的电感影响很小，从而提高了电路的稳定性和精度。

这种电阻器的特点包括体积小、功率大、阻值范围宽、高精度和高稳定性等。

由于其采用了厚膜技术，因此可以在较小的体积内实现较大的功率和较宽的阻值范围。

同时，其无感设计可以减少电路中的电感影响，从而提高了电路的精度和稳定性。

片式厚膜无感高压电阻的制造过程比较复杂，需要在陶瓷基片上涂覆一层特殊的材料，然后通过加热和冷却等工艺步骤形成均匀的电阻膜层。

最后，将金属端子焊接在基片两端，形成一个完整的电阻器。

在应用方面，片式厚膜无感高压电阻主要用于高压电源、医疗设备、工业自动化等领域。

它可以消耗功率和限制电流，以保护其他电路元件不被电流或电压冲击所破坏。

同时，由于其高精度和高稳定性，它还可以用于计算机、通讯等领域中对电路性能要求较高的场合。

总的来说，片式厚膜无感高压电阻是一种高性能、高可靠性的电子元件，具有广泛的应用前景。

在选择和使用时，需要根据具体的应用场景和需求进行合理的选型和配置。

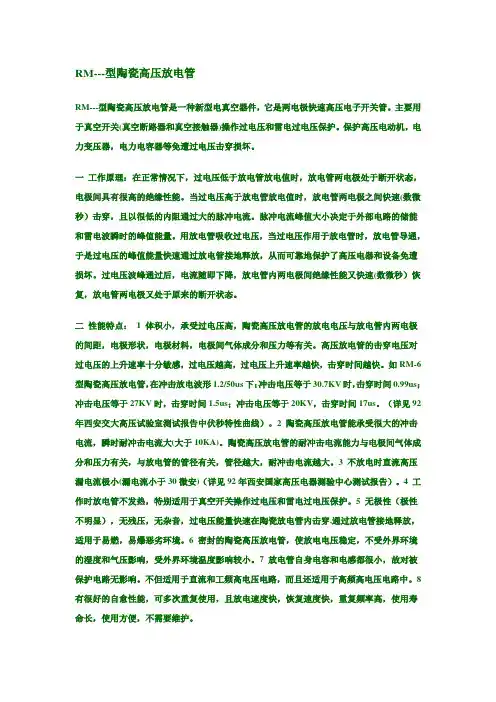

RM---型陶瓷高压放电管RM---型陶瓷高压放电管是一种新型电真空器件，它是两电极快速高压电子开关管。

主要用于真空开关(真空断路器和真空接触器)操作过电压和雷电过电压保护。

保护高压电动机，电力变压器，电力电容器等免遭过电压击穿损坏。

一工作原理：在正常情况下，过电压低于放电管放电值时，放电管两电极处于断开状态，电极间具有很高的绝缘性能。

当过电压高于放电管放电值时，放电管两电极之间快速(数微秒）击穿，且以很低的内阻通过大的脉冲电流。

脉冲电流峰值大小决定于外部电路的储能和雷电波瞬时的峰值能量。

用放电管吸收过电压，当过电压作用于放电管时，放电管导通，于是过电压的峰值能量快速通过放电管接地释放，从而可靠地保护了高压电器和设备免遭损坏。

过电压波峰通过后，电流随即下降，放电管内两电极间绝缘性能又快速(数微秒）恢复，放电管两电极又处于原来的断开状态。

二性能特点： 1 体积小，承受过电压高，陶瓷高压放电管的放电电压与放电管内两电极的间距，电极形状，电极材料，电极间气体成分和压力等有关。

高压放电管的击穿电压对过电压的上升速率十分敏感，过电压越高，过电压上升速率越快，击穿时间越快。

如RM-6型陶瓷高压放电管，在冲击放电波形1.2/50us下：冲击电压等于30.7KV时，击穿时间0.99us；冲击电压等于27KV时，击穿时间1.5us；冲击电压等于20KV，击穿时间17us。

（详见92年西安交大高压试验室测试报告中伏秒特性曲线）。

2 陶瓷高压放电管能承受很大的冲击电流，瞬时耐冲击电流大(大于10KA)。

陶瓷高压放电管的耐冲击电流能力与电极间气体成分和压力有关，与放电管的管径有关，管径越大，耐冲击电流越大。

3 不放电时直流高压漏电流极小(漏电流小于30微安)（详见92年西安国家高压电器测验中心测试报告）。

4 工作时放电管不发热，特别适用于真空开关操作过电压和雷电过电压保护。

5 无极性（极性不明显），无残压，无杂音，过电压能量快速在陶瓷放电管内击穿,通过放电管接地释放，适用于易燃，易爆恶劣环境。

Derating Curve (降功率曲线)Non-magnetic Thick Film Chip Resistors - NM无磁厚膜晶片电阻器 - NM 系列Ambient termperature 环境温度(°C)Type 类型Size 尺寸Max working voltage 最大工作电压Max Overload Voltage 最大过负荷电压Operating Temperature工作温度范围NM020402 (1005)50V 100V -55~+155ºC NM030603 (1608)75V 150V NM050805 (2012)150V 300V NM061206 (3216)200V 400V NM122512 (6432)200V500VType 类型Power 功率(70ºC)L (mm)W (mm)H (mm) A (mm) B (mm)Resistance Range阻值范围 1%(E96), 5%(E24)NM021/16W 1.00±0.100.50±0.050.35±0.050.20±0.100.25±0.101Ω~10MNM031/10W 1.60±0.100.80±0.100.45±0.100.30±0.200.30±0.20NM051/8W 2.00±0.15 1.25+0.15 -0.100.55±0.100.40±0.200.40±0.20NM061/4W 3.10±0.15 1.55+0.15-0.100.55±0.100.45±0.200.45±0.20NM121W6.35±0.103.20±0.200.55±0.100.60±0.250.50±0.20•Non-magnetic 无磁性•Suitable for reflow & wave soldering 适合波峰焊与回流焊•Application Mobile Phone, PDA, Setbox, Meter 适用于移动电话、PDA 、机顶盒、仪表Feature (特性)Figures (型状))]Specification (性能)Performance Specification (性能)Temperature coefficient温度系数1Ω≤R≤10 Ω: ±400ppm/°C 10Ω<R≤100 Ω: ±200ppm/°C R>100Ω: ±100ppm /°C Short-time overload 短时间过负荷±1%:±(1.0%+0.1Ω)Max. (最大)±5%:±(2.0%+0.1Ω)Max. (最大)Terminal bending端子弯曲±(1.0%+0.05Ω)Max. (最大)Solderability 可焊性Min. 95% Coverage (最少95%覆盖率)Soldering heat耐焊接热±(1.0%+0.05Ω) Max. (最大)Humidity (Steady State)恒定湿热±1%:±(0.5%+0.1Ω)Max. (最大)±5%:±(3.0%+0.1Ω) Max. (最大)Dielectric withstanding voltage绝缘耐压No evidence of flashover, mechanical damage, arcing or insulation breakdown 无击穿, 飞弧及可见机械性损伤Temperature Cycling温度循环±1%:±(0.5%+0.05Ω) Max.(最大)±5%:±(1.0%+0.05Ω) Max.(最大)Load life负载寿命±1%:±(1.0%+0.1Ω) Max.(最大)±5%:±(3.0%+0.1Ω) Max.(最大)P e r c e n t r a t e d l o a d (%)负载比率(%)。

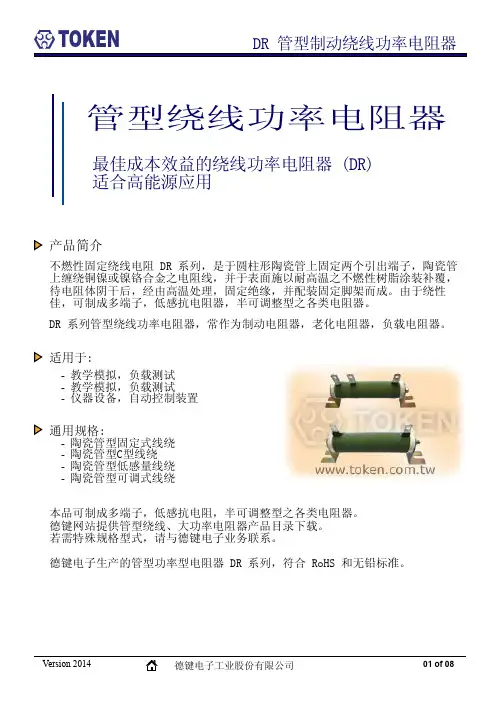

管状陶瓷电阻器
管状陶瓷电阻器，也称为瓷管电阻器，是一种采用耐高温陶瓷管作为绕线基体的电阻器。

它具有高散热性能、高稳定性的电阻丝，以及采用立式波纹绕制工艺等特点，可以降低寄生电感、增强散热功能、减少体积、延长使用寿命等。

此外，瓷管电阻器还具有耐冲击、高稳定性等性能，适用于各种电路中的电阻元件。

瓷管电阻器的阻值允许偏差范围通常为±5%~±10%，也可以根据客户需要提供更高精度的产品，如±1%~±2%。

它的温度系数较低，环境温度范围为-55℃~+155℃，表面耐温可达300℃，最高耐温可达800℃。

电阻表面涂覆绝缘树脂漆，材质均为环保型产品。

瓷管电阻器可根据客户需求设计制作出不同规格、型号的产品。

瓷管电阻器的作用包括：
1.耐高温：采用耐高温陶瓷管作为绕线的基体，能够承受高温环境下的工作。

2.高散热性能：选用高稳定性的电阻丝，并采用立式波纹绕制工艺，可以降低寄生电感、增强散热功能。

3.稳定性：根据科学的工程标准和严谨的工艺方法绕制，使电阻本身具有较强的耐冲击和较高的稳定性能。

4.保护作用：不燃性涂漆包封，让电阻丝能够得到一个有效的保护。

总结，管状陶瓷电阻器是一种具有多种优良性能的电阻器，适用于各种电路中的电阻元件。

01 of 02Version 2014最佳性价比 - 高压电阻德键电子推出的高压电阻器，同时适用于商业用和工业用的高压系统，系列产品包括：高阻抗、高电压、高频率、高电真空管密封、棒状/片状玻璃釉膜电阻、以及金属陶瓷电阻，提供给客户一系列高压元组件的完整选择。

德键优异的高压电阻性能，结合低成本高效益的生产，使德键高压电阻元器件的性价比更高。

这些高电阻，高频，高电阻梅格公认的性能结合起来，象征性的抵抗系统的新设计元素，和高电压应用。

需详细机械特性或电气特性的规格，请联系我们的销售代表以取得更多的信息。

概述及相关说明高压电阻器 高频电阻器 高阻电阻器高压电阻的应用设计成蛇形状图案的丝网印刷或金属陶瓷材料生产的电阻器，在高电压情况下，展现出连续波和脉冲的关键性优势。

其中包括雷达和广播发射器，X 射线系统，去纤颤器，激光器，高电压半导体工艺设备的应用，应用中要求高压电阻必须能处理峰值电压从千伏至 75KV。

典型应用包括电容充/放电的电流抑制，起货钩，和管弧电路。

在这些用途，金属陶瓷电阻及厚膜高压电阻提供极低电感量，高平均功率，在高电压的稳定性，和在极端峰值功率的耐用性。

一般的皮膜电阻器通常是不能承受高电压脉冲的应用。

德键电子工业股份有限公司02 of 02Version 2014固定电阻器使用注意事项1. 由于高电压，可出会现在电阻两端冒盖和附近的金属部分，电阻应被安装在一个适当的距离，远离其他导体。

2. 适当数量的电阻常被组合成电阻架柜，来符合耐更高电压的需求。

但须注意：任何单一的电阻器都不建议使用大过于规格书所建议的功耗。

3. 电阻轴向引脚不可弯曲小过电阻本体直径两倍。

如需模封高压电阻，建议采用矽树脂包封。

射频/数字负载和高频率的应用德键无感高压电阻器被广泛应用于高频射频、广播、和通信设备，主要因其无电感量（低感量）的特点。

其优良的无感性功率处理能力，可处理上千兆赫的频率范围，而不牺牲功耗。

一般的皮膜电阻也可提供无感性的特点，应用射频设备，但他们受尺寸大小的限制和电阻皮膜可靠性问题，有皮膜被烧坏潜在可能性。

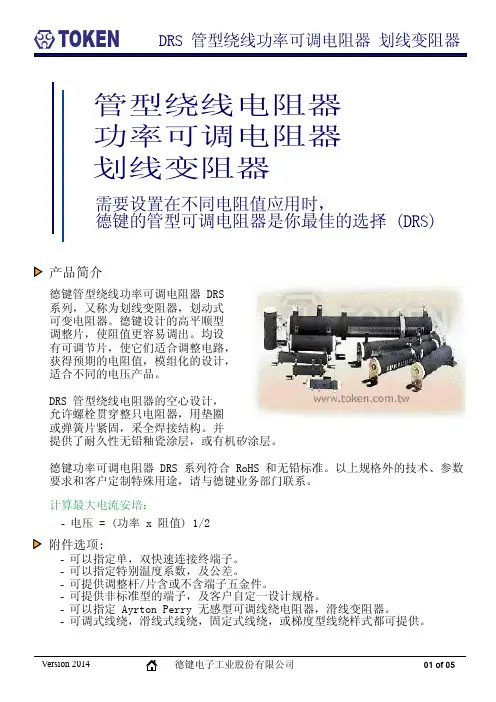

陶瓷可调电阻的分类及其结构性能
陶瓷可调电阻的含义
陶瓷可调电阻就是制作材料为陶瓷，其电阻值的大小可以人为调节，以满足电路的需要的电阻器。

陶瓷可调电阻介绍：
名称：陶瓷可调电阻RM065G-V4
阻值范围(Ohms) :100~500K
阻值偏差: ±20%
阻值变化特征: B
最高使用电压:AC30V
额定功率: 0.125W
转动噪音: 100Mv
残留阻值: R≤1kΩ, R01,R03≤10ΩR＞1kΩ, R01,R03＜1%R
机械特性:
旋转角度: 240°±10°
旋转力矩: 3~30mN•m
止档强度: 50 mN•m
陶瓷可调电阻RM085G-V2陶瓷可调电阻性能:
阻值范围(Ohms) :100~500K
阻值偏差: ±20%
阻值变化特征: B
最高使用电压:AC30V
额定功率: 0.5W
转动噪音: 100mV
残留阻值: R≤1kΩ, R01,R03≤10Ω
R＞1kΩ, R01,R03＜1%R
机械特征:
旋转角度: 240°±10°
旋转力矩: 5~35mN•m
止档强度: 50 mN•m
百斯特陶瓷可调电阻可分为Ф6mm 和Ф8mm 两种，他们又分别有立式和卧式2种形式。

立式陶瓷可调电阻的脚位可以分为：两个脚在前面一个脚在后面的，或者是一个脚在前面两个脚在后面；调节旋钮帽颜色也可以订做成不同颜色的。

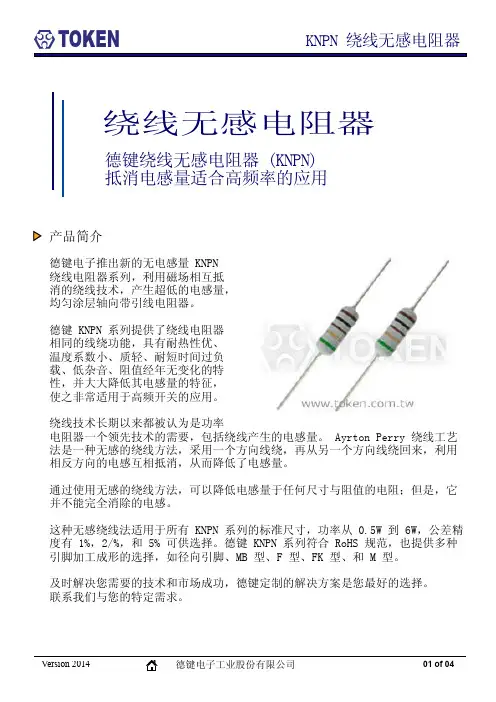

无感电阻管是一种电阻器，它的特点是电阻上的感抗值非常小，可以忽略不计，只起到电阻作用，不产生电感或由感应引起的电压。

无感电阻管通常用于负载，用于吸收产品使用过程中产生的不必要的电量，或缓冲和制动。

无感电阻管也适用于高精度、高频、大功率的电路中，因为它不会产生振动，损坏电路中的其他设备。

无感电阻管的制作方法有以下几种：
十字绕法：采用无磁性电阻材料和无磁性电阻支架，用专用绕线设备，绕制成十字形的无感电阻管，可以制作出高阻值、高质量的无感电阻管。

双线并线绕法：用两根绝缘电阻丝在瓷管或电阻支架上并绕，每段各绕一半的阻值，一端两根电阻丝相联，另一端两根分开作为无感电阻管的引出端，这样可以减少空气阻力，适用于低电压、低阻值的无感电阻管。

瓷管或电阻支架绕法：用瓷管或电阻支架先顺绕一半的电阻，然后再反绕，这样可以使前后两段的电阻线圈产生的磁场相互抵消，制成无感电阻管，适用于400HZ以下的中低频电路中。
