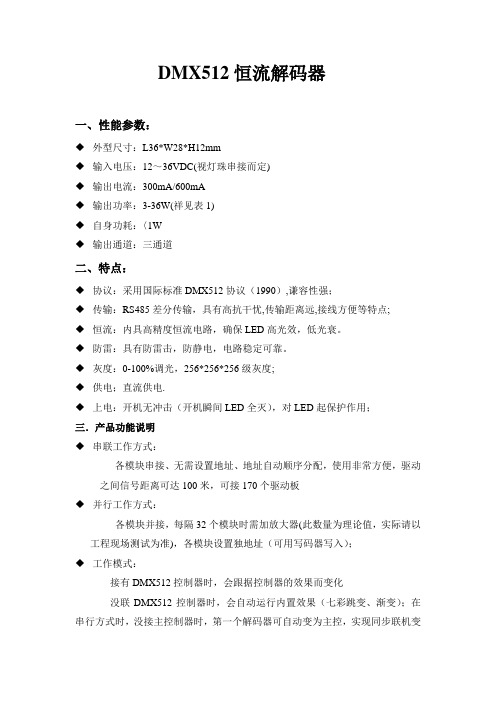

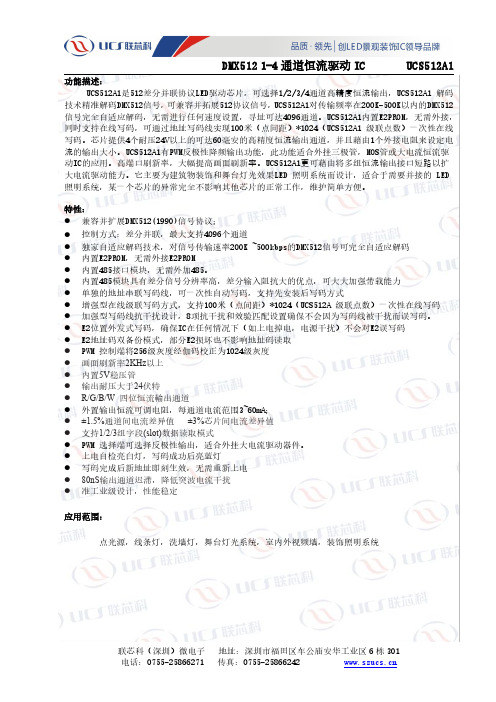

DMX512恒流解码器
一、性能参数：
◆外型尺寸：L36*W28*H12mm
◆输入电压：12～36VDC(视灯珠串接而定)
◆输出电流：300mA/600mA
◆输出功率：3-36W(祥见表1)
◆自身功耗：〈1W
◆输出通道：三通道
二、特点：
◆协议：采用国际标准DMX512协议（1990）,谦容性强；
◆传输：RS485差分传输，具有高抗干忧,传输距离远,接线方便等特点;
◆恒流：内具高精度恒流电路，确保LED高光效，低光衰。
◆防雷：具有防雷击，防静电，电路稳定可靠。
◆灰度：0-100%调光，256*256*256级灰度;
◆供电；直流供电.
◆上电：开机无冲击（开机瞬间LED全灭），对LED起保护作用；
三．产品功能说明
◆串联工作方式：
各模块串接、无需设置地址、地址自动顺序分配，使用非常方便，驱动之间信号距离可达100米，可接170个驱动板
◆并行工作方式：
各模块并接，每隔32个模块时需加放大器(此数量为理论值，实际请以工程现场测试为准)，各模块设置独地址（可用写码器写入）；
◆工作模式：
接有DMX512控制器时，会跟据控制器的效果而变化
没联DMX512控制器时，会自动运行内置效果（七彩跳变、渐变）；在串行方式时，没接主控制器时，第一个解码器可自动变为主控，实现同步联机变
化;
三、应用范围：
主要应用于大功率全彩洗墙灯、投光灯、埋地灯、水底灯、舞台灯、隧道灯等。
DMX512 LED解码器说明书●工作温度：-20-60℃●供电电压：DC12V●输出电流：每路额定电流10A/ch；●最大输出功率：120W/ch●控制器尺寸：L152xW56×H24mm●通道：3路● DMX512标准：DMX512/1990一、解码器地址设置每个解码器占用3个地址，采用编码开关设置地址，编码开关1－9位是设置DMX512起始地址码的二进制数值编码开关，第1位为最低位，第9位为最高位，共可设定511个地址码。
DMX512起始地址码＝编码开关1－9位的位值总和，将编码开关拨向下（ON置“1”），可获得该位的位值；编码开关拨向上（置“0”），则该位的位值为0。
编码开关FUN＝OFF时(置“0”)方可接收DMX512信号。
对应下表可选择拔码位置，通过拨码开关对通道进行选择:二、自走模式1、功能：拨码开关第10位是“FUN”，为功能键。
FUN＝OFF时是DMX512解码器功能，接受DMX512信号。
FUN＝ON时是解码器测试功能如图3（1通道接红灯，2通道接绿灯，3通道接蓝灯）：1－9开关OFF：灯灭开关1＝ON：红色开关2＝ON：黄色开关3＝ON：绿色开关4＝ON：青色开关5＝ON：蓝色开关6＝ON：紫色开关7＝ON：白色开关8＝ON：七彩跳变(7档速度选择)开关9＝ON：全彩渐变(7档速度选择) 开关10＝ON：自走模式（测试模式）2、跳变、渐变效果速度选择1－7开关＝OFF：0档速度开关1＝ON：1档速度开关2＝ON：2档速度开关3＝ON：3档速度开关4＝ON：4档速度开关5＝ON：5档速度开关6＝ON：6档速度开关7＝ON：7档速度(最慢)三、DMX512控制模式通道定义说明1 红2 绿3 蓝4 0～5关闭，6～240频闪，241～255常亮5 速度自走速度6 0～5 RGB控制6～20：七彩自走模式-渐变5～12721-40:红绿蓝41～60：组合261～80：组合381～100：组合4101～127：组合5128～140：七彩自走模式-跳变128～255141～160：红绿蓝161～180：组合2181～200：组合3201～220：组合4221～255：组合5。

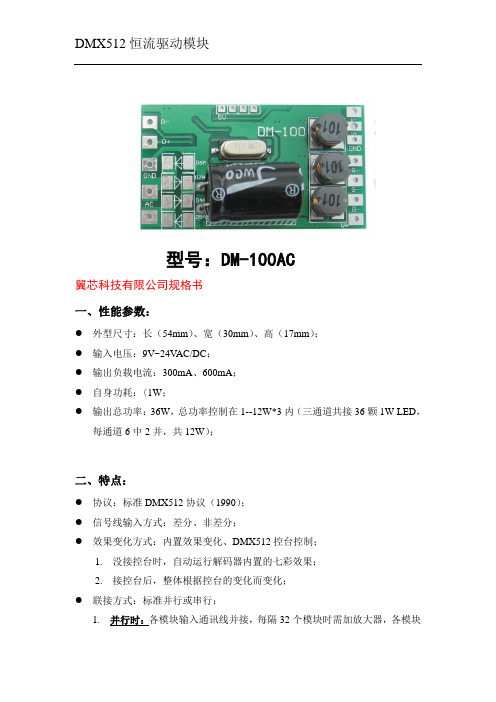

型号：DM-100AC翼芯科技有限公司规格书一、性能参数：●外型尺寸：长（54mm）、宽（30mm）、高（17mm）；●输入电压：9V~24V AC/DC；●输出负载电流：300mA、600mA；●自身功耗：〈1W；●输出总功率：36W，总功率控制在1--12W*3内（三通道共接36颗1W LED，每通道6中2并，共12W）；二、特点：●协议：标准DMX512协议（1990）；●信号线输入方式：差分、非差分；●效果变化方式：内置效果变化、DMX512控台控制；1.没接控台时，自动运行解码器内置的七彩效果；2.接控台后，整体根据控台的变化而变化；●联接方式：标准并行或串行；1.并行时：各模块输入通讯线并接，每隔32个模块时需加放大器，各模块有单独地址（可用写码器烧入）；2.串行时：各模块通讯线串接，无需设置地址，地址自动顺序分配；●0-100%调光，256*256*256级灰度；●高抗干忧，抗静电；●宽输入电压，电流保持恒定，各个灯具亮度一致；无冲击（开机瞬间LED全灭），对LED起保护作用；三、应用范围：●主要应用于大功率的全彩灯、洗墙灯、投光灯、混色灯、信号灯、景观灯、水底灯、隧道灯、路灯等；四、模块端口介绍：》左边D+、D-、GND差分输入线.》右边D+、D-、GND差分输出线，输出到下一模块的通讯线，多个模块串接时，接至下一模块的D+和D-；》左边AC、AC电源输入端，交直流通用；》右边V+，R-，G-，B-是灯具输出端，连接LED灯具，V+是LED阳极公共端，R，G，B灯珠的阴极分别接至板上的R-、G-、B-端；五、接线图：1、灯具应用接线图(串行接线图)2、灯具应用接线图(并行接线图)。
城市景观照明工程DMX512-RDM灯具安装及调试施工工法一、前言：城市景观照明工程DMX512-RDM灯具安装及调试施工工法是一种基于DMX512-RDM协议的城市景观照明灯具安装和调试方法。
该工法通过合理的施工工艺和技术措施，能够实现对城市景观照明灯具的精确控制和调试，提升城市夜景的效果和观赏性。
二、工法特点：1. DMX512-RDM协议：采用DMX512-RDM 协议可以实现对每个照明灯具的独立控制和调试，灵活性高；2. 精准控制：通过DMX512-RDM协议，可以实现对灯具的亮度、颜色、闪烁等参数进行精确调试，满足不同场景和需求；3. 环保节能：灯具采用LED光源，功耗低，寿命长，能够减少能源消耗和灯具更换频率；4. 智能化管理：通过RDM协议，可以对照明灯具进行远程监控、管理和维护，提高管理效率和响应速度。
三、适应范围：该工法适用于城市公共空间、建筑外观、城市景观等区域的照明工程，能够营造不同风格的夜景效果，提高城市形象和品质。
四、工艺原理：该工法的施工工艺基于DMX512-RDM协议的照明系统。
具体工艺包括：设计灯具分布方案、布线敷设、安装灯具、连接控制器、配置DMX地址、调试灯具效果等。
施工工法与实际工程之间的联系：施工工法通过合理的施工步骤和技术措施，确保了照明系统的稳定运行和实际效果的达到。
五、施工工艺：1. 设计灯具分布方案：根据工程需求和设计要求，确定灯具的安装位置和数量，并制定灯具布置方案；2. 布线敷设：根据设计方案，在建筑物或场地内进行电源布线，并预留DMX512控制信号线；3. 安装灯具：根据设计方案，在预留位置上安装灯具，确保安装牢固和调节方向正确；4. 连接控制器：将灯具与控制器连接，确保连接稳定可靠；5. 配置DMX地址：为每个灯具分配唯一的DMX地址，确保能够独立控制和调试；6. 调试灯具效果：使用DMX控制软件或控制器，对每个灯具的亮度、颜色、闪烁等参数进行调试，达到预期效果。
PX0408 (Product No.:201200003101)Product FeaturesDimension(mm)SummaryWelcome to use PX series DMX512/RDM decoder & driver. PX series adopt the advanced micro-computer control technology and converted the DMX512,RDM/2009 digital signal widely used in international to the PWM control signal. 1~4 channels output for option and each channel able to achieve 256 gradations of controlling, and also it can be used as the connector of PC digital light controller and analog light modulator. It is mainly used for the controlling of buildings & lights applied LED.Technical Parameters· Meets DMX512/1990,RDM /2009 protocol · Supported RDM parameters: DISC_UNIQUE_BRANCH DISC_MUTE DISC_UN_MUTE DEVICE_INFOSOFTWARE_VERSION_LABEL DMX512/RDM_START_ADDRESS IDENTIFY_DEVICE MANUFACTURER_LABEL SUPPORTED_PARAMETERS· In DMX mode set the DMX address manually by switch; in RDM mode, the host computer address allocation· Constant voltage output, the maximum current of 6A /ch for RGBW decoder· 256 grade brightness adjustment· Short-circuit protection,overload protection,over-temperature protection ·Flicker-freeInterface Description(1) RJ45 Signal input and output interfaces (2) Signal light(3) Euro terminal blocks (4) Address setting interface (5) Power input interface(reverse connection of input will damage thedriver,make sure the wiring is correct before power on.) (6) Output interfaceRemark ：Connect the anode and RGBW wire of common anode RGBW module to the output interface of decoder directly; Connect the anode wire of single-color module to V+ on decoder, and connect the cathode wire to one of RGBW pin according to the LED's color; Connect several colors single-color module to one decoder, please connect their anode wires to V+ pin on decoder.DIP Switch SettingDIP1 DIP2 DIP3 DIP4 DIP5 DIP6 DIP7 DIP8 DIP9 DIP10OFF 0 0 0 0 0 0 0 0 0 NA ON1248163264128256FUNDIP1~9: Setting the first DMX address of device ，the sum of number showed in the table above is the first DMX address of device.In DMX mode, the effective address is 1-511, and 511 is for fixed mode (511 means output RGBW gradient).When the address is 0, the default is RDM mode.DIP10: FUN is 120 ohm terminal resistance.Wiring Diagram1) Use the CAT-5 cable or three-core shielded cable as DMX512/RDM signal cable ，and DMX512/RDM signal has the positive and negative signal. While welding the DMX512/RDM signal cable plug, there must pay much attention to distinguish between positive (+) and negative(-), and then connect the DMX512/RDM signal cable with the corresponding input interface of PX0406 correctly.2) Refer to “DMX Series of address dial code table” to set DMX address by dip-switch.3) Connect a signal terminal at the end of the whole connection.PX0408 (产品代码:201200003101)·符合DMX512/1990,RDM/2009国际标准协议·支持RDM参数：DISC_UNIQUE_BRANCH DISC_MUTE DISC_UN_MUTE DEVICE_INFOSOFTWARE_VERSION_LABEL DMX512/RDM_START_ADDRESS IDENTIFY_DEVICE MANUFACTURER_LABEL SUPPORTED_PARAMETERS·在DMX模式下通过拨码开关手动设置DMX地址；在RDM模式下，上位机分配地址·恒压输出，输出电流为6A*4通道·256等级亮度调节·短路保护，过载保护，过温保护·无频闪产品特点技术参数产品尺寸mm概述欢迎使用 PX系列 DMX512/RDM解码驱动器。
DMX512 解碼模塊fc&產品概述■本品為一款DC 供電的DMX512解碼模塊，可把DMX512差分信號按地址解碼為對應燈具的 號輸出。
■在控制器的控制下可以實現多種變化效果。
省去DIP 硬體開關，相關■參數通過使用DMX512配置控制器直接配置。
■體積小，適合於小體積的產品內使用。
冠產品特色L 適用范圍■外形小巧，可以用於各種DMX512控制燈具的信號解碼；有一定的負載輸出能力，可直接驅 動小型的燈具。
気i二 1 ■輸入電壓範圍：DC7.5V 〜DC24V 具有三路輸出，每路最大驅動電流為 300mA ，可以直■接驅動小型負載。
無需DIP 硬體開關，能適用於多種應用場合。
-靠性，能防止因一個損壞而影響後續單元正常工作的情況出現。
■制器能實現地址編輯、故障檢測、花樣顯示、功能檢測等功能。
■的DMX 信號相容，可以與各種標準 DMX 控制器配合使用。
具有並聯傳輸的可 通過DMX512配置控 組成的系統與標準PWM 信鬲產品標準規格表:%典型性能參數:■最大無損范圍:r模连线小恿图模组3模组n+l 控制器一浚J一■】4h乏r二-旺理硏專J11『-"士隼模组n90iJ■9■一JWt _________0 —©--0-1fl3I模am®J1^一g：4—1^- —模纽xiQX於一□h直接應用：注：A.本應用常用於小功率LED燈。
B.小功率的串聯燈數目由供電電壓決定。
C.串接電阻的目的是限制LED的電流，限流的大小為LED的允許電流值決定。
D.並接的LED串數量以不超過本模組的允許最大電流500MA為原則。
k擴展應用：LED 燈。
注：A.本應用可以通過外加大功率三極管或場效應管進行擴展功率，常用於中小功率B.擴展電路的目的是增加輸出帶負載的能力，即可帶更多的LED燈。
C.其他的限制同基本電路。
L恒流應用：注：A.本應用可以通過外加恒流晶片或恒流模塊以達到電流恒流的目的，常用於大功率LED燈。
DMX512-RDM控制系统应用误区解析-贾国来RDM：Remote（远程）Device（设备） Management （管理）前言：中国LED景观照明以DMX512系统为基础历经10年风风雨雨日趋走向成熟。
回顾10年历程无论景观效果设计、灯具制造、工程设计、施工规范等诸多环节都有着理性、务实、技术性的提高。
目前DMX512-RDM控制系统悄然进入中国LED景观照明，甚至有人认为RDM控制系统为中国LED景观照明指明了新的“方向性”改变。
以后我们可以坐在控制室内通过电脑随时可以检测到成千上万个灯具好坏，为随时检修带来极大方便。
这一美好愿望，是否是“方向性”改变有待于观察。
回顾10前中国LED “鸟笼式景观照明”造成的大量烂尾工程，我们必须保持冷静头脑。
同时，RDM 系统其中技术可行性与商务运作之间的激烈碰撞，引起业内高度关注。
为此，本文以DMX512-RDM控制系统应用误区仅作粗浅解析。
RDM协议简介RDM是DMX512-A协议的扩展版本，RDM协议是远程设备管理（Remote Device Management）协议，它由美国国家标准学会（American National Standards Institute,ANSI）制定，以 DMX512-A 为基础。
DMX512-A 可以看成是数据双向传输的 DMX.在RDM协议下，控制系统可以向灯具发出请求，灯具也能应答这些请求，并且可以在控制台上更改灯具的设置。
每台兼容 RDM 的灯具都可以通过其内置的惟一识别码来进行识别；列表内容也很有可能包含了灯具型号以及它所需要的DMX字段数。
包括远程设置DMX512初始地址的能力，状态监测及管理这些设备。
RDM系统合理使用环境：RDM系统合理使用环境无论景观效果设计、灯具制造、工程设计、施工规范等诸多环节必须引起足够重视。
1、DMX512.-RDM属于双向传输通信具有风险性DMX512通信以RS485为基础，通常以单工方式由主机发送动态图像信号，灯具仅仅处于通信接收状态，同时RS485总线网络始终处于主从结构，RS485总线较长时还需加终结电阻保证信号稳定，此方式具有极高的可靠性。
DM-106翼芯科技有限公司规格书单机模式内置效果技术参数内置效果： 10种电源输入： DC9V—DC40V输出电流： 2A/ *3路（共阳）输出灰度： 256级信号输入： DMX512/1990信号输出： 3路恒压PWMPWM输出频率： 4KHZ输出DMX通道： 3通道输出功率： 24V时/ 144W MAXPCB尺寸 36*53MM功能描叙◆ 7色常亮：红、黄、绿、青、蓝、紫、白七种颜色的9级亮度调整.◆ 7色跳变：七种颜色轮流跳变，9级速度调节◆ 7色渐变：七种颜色渐变，9级速度调节◆ 7色频闪：七种颜色轮流频闪，9级速度调节◆主从联机：多台投光灯联接在一起，从机与主机同步变化◆ DMX调光：多台投光灯分别分配DMX地址，其输出根据DMX控台的数据而变化◆数码管显：正常工作时，数码管交替显视约3s的DMX512地址，2s的用户自设模式；◆ 2信号自识别：当有DMX信号接入时，自动接收DMX512信号并解码，4S内没有DMX512信号接入时，执行用户自行设定的程序设定方法长按下设置键，进入设定状态，此时数码管的相应数位会闪动，按上调键时，对应的位数会加一，再按设定键，数码管移动到下一位，依次循环，设定好后，长按设置键保存当前设定值并退出，若设置有误，在退出时会有“Err”字样提示，并需重新正确设置才能保存并退出。
DMX模式地址设置每个灯具占用3个连续DMX通道（对应红，绿，蓝三色），包含起始通道数值，例如：地址为001时占用DMX通道1，2，3；地址为3时，占用通道数为3，4，5；主从联机设置联机同步功能，将相邻灯具DMX连接头首尾联接在一起，给每台灯具供电，将其中一台灯具设置为主机（P.），其余灯具设为从机(P)。
主机只能设定一个，同步所运行的功能是主机设置的单机运行功能。
工作模式优先顺序从高到低排列为：DMX模式-主从联机模式-单机模式。
