恒压供水一拖四方案

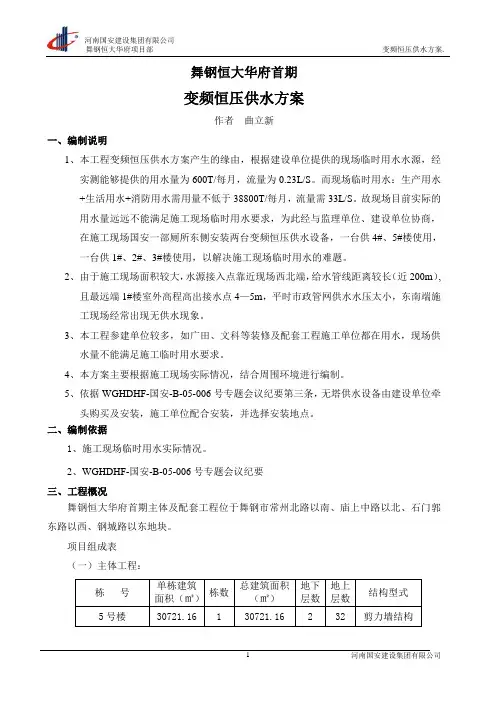

舞钢恒大华府首期变频恒压供水方案作者曲立新一、编制说明1、本工程变频恒压供水方案产生的缘由，根据建设单位提供的现场临时用水水源，经实测能够提供的用水量为600T/每月，流量为0.23L/S。

而现场临时用水：生产用水+生活用水+消防用水需用量不低于38800T/每月，流量需33L/S。

故现场目前实际的用水量远远不能满足施工现场临时用水要求，为此经与监理单位、建设单位协商，在施工现场国安一部厕所东侧安装两台变频恒压供水设备，一台供4#、5#楼使用，一台供1#、2#、3#楼使用，以解决施工现场临时用水的难题。

2、由于施工现场面积较大，水源接入点靠近现场西北端，给水管线距离较长（近200m）,且最远端1#楼室外高程高出接水点4—5m，平时市政管网供水水压太小，东南端施工现场经常出现无供水现象。

3、本工程参建单位较多，如广田、文科等装修及配套工程施工单位都在用水，现场供水量不能满足施工临时用水要求。

4、本方案主要根据施工现场实际情况，结合周围环境进行编制。

5、依据WGHDHF-国安-B-05-006号专题会议纪要第三条，无塔供水设备由建设单位牵头购买及安装，施工单位配合安装，并选择安装地点。

二、编制依据1、施工现场临时用水实际情况。

2、WGHDHF-国安-B-05-006号专题会议纪要三、工程概况舞钢恒大华府首期主体及配套工程位于舞钢市常州北路以南、庙上中路以北、石门郭东路以西、钢城路以东地块。

项目组成表（一）主体工程：水池等配套工程。

四、供水设备选择及供水原理本工程选择变频井水供水设备，该设备可与市政供水管网自动并网同行，并具有双恒压力功能，即能满足生活生产用水的正常压力和流量，又能在出现火情时自动转换为高压大流且供水.可一机多用。

变频井水供水设备特点及原理1.高效节能该供水设备能根据用户的实际用水量和使用压力自动检测，调节电动机的转速(耗电量)，使设备始终处于高效率的工作状态。

2.供水借网压力称定设备由微机构成自动闭环控制，能在0.5秒内使变化的压力恢复正常，压力调节精度为定值的土5%。

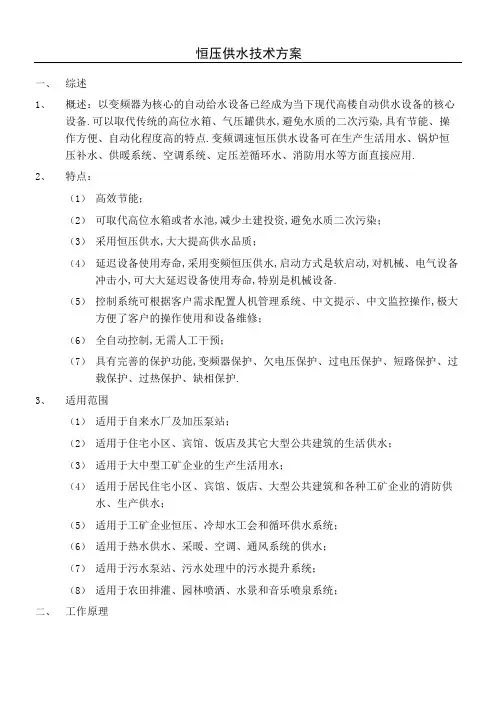

恒压供水技术方案一、综述1、概述：以变频器为核心的自动给水设备已经成为当下现代高楼自动供水设备的核心设备.可以取代传统的高位水箱、气压罐供水,避免水质的二次污染,具有节能、操作方便、自动化程度高的特点.变频调速恒压供水设备可在生产生活用水、锅炉恒压补水、供暖系统、空调系统、定压差循环水、消防用水等方面直接应用.2、特点：（1）高效节能；（2）可取代高位水箱或者水池,减少土建投资,避免水质二次污染；（3）采用恒压供水,大大提高供水品质；（4）延迟设备使用寿命,采用变频恒压供水,启动方式是软启动,对机械、电气设备冲击小,可大大延迟设备使用寿命,特别是机械设备.（5）控制系统可根据客户需求配置人机管理系统、中文提示、中文监控操作,极大方便了客户的操作使用和设备维修；（6）全自动控制,无需人工干预；（7）具有完善的保护功能,变频器保护、欠电压保护、过电压保护、短路保护、过载保护、过热保护、缺相保护.3、适用范围（1）适用于自来水厂及加压泵站；（2）适用于住宅小区、宾馆、饭店及其它大型公共建筑的生活供水；（3）适用于大中型工矿企业的生产生活用水；（4）适用于居民住宅小区、宾馆、饭店、大型公共建筑和各种工矿企业的消防供水、生产供水；（5）适用于工矿企业恒压、冷却水工会和循环供水系统；（6）适用于热水供水、采暖、空调、通风系统的供水；（7）适用于污水泵站、污水处理中的污水提升系统；（8）适用于农田排灌、园林喷洒、水景和音乐喷泉系统；二、工作原理恒压供水系统是由电气控制柜、水泵、稳压罐、压力传感器等组成也可根据用户需求可选部分设备.用户连接只要将水源直接接入水池,出水口与用户管网连接即可.适用于直接安装即可使用的理想给水设备.恒压供水工艺流程图如下：电气控制系统采用PLC控制,通过压力传感器自动检测,对水泵电机实现闭环控制.使用最新的变频调速技术,根据用户用水量自动调节恒压供水.机组通过压力传感器元器件将实际压力信号转换成电信号,经微电脑放大、比较、运算,自动控制电机转速和水泵工作数量.当一台水泵压力不够时,其他水泵逐步自动投入运行；当用户水量减少是,水泵逐步自动停止,确保用户恒压供水.如果用户选择用小流量水泵时,在夜间小流量供水时,由小流量泵供水.贞观科技2017年7月。

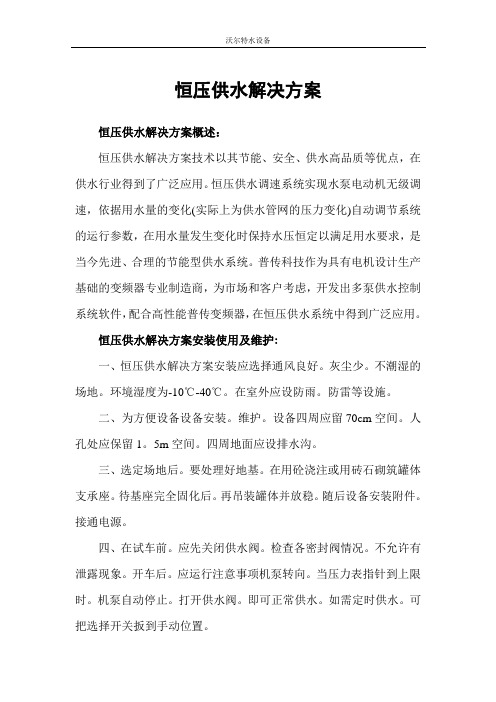

恒压供水解决方案恒压供水解决方案概述：恒压供水解决方案技术以其节能、安全、供水高品质等优点，在供水行业得到了广泛应用。

恒压供水调速系统实现水泵电动机无级调速，依据用水量的变化(实际上为供水管网的压力变化)自动调节系统的运行参数，在用水量发生变化时保持水压恒定以满足用水要求，是当今先进、合理的节能型供水系统。

普传科技作为具有电机设计生产基础的变频器专业制造商，为市场和客户考虑，开发出多泵供水控制系统软件，配合高性能普传变频器，在恒压供水系统中得到广泛应用。

恒压供水解决方案安装使用及维护:一、恒压供水解决方案安装应选择通风良好。

灰尘少。

不潮湿的场地。

环境湿度为-10℃-40℃。

在室外应设防雨。

防雷等设施。

二、为方便设备设备安装。

维护。

设备四周应留70cm空间。

人孔处应保留1。

5m空间。

四周地面应设排水沟。

三、选定场地后。

要处理好地基。

在用砼浇注或用砖石砌筑罐体支承座。

待基座完全固化后。

再吊装罐体并放稳。

随后设备安装附件。

接通电源。

四、在试车前。

应先关闭供水阀。

检查各密封阀情况。

不允许有泄露现象。

开车后。

应运行注意事项机泵转向。

当压力表指针到上限时。

机泵自动停止。

打开供水阀。

即可正常供水。

如需定时供水。

可把选择开关扳到手动位置。

五、恒压供水解决方案泵机组应经常检查。

定期加注油。

离心泵和止回阀如发现漏水现象。

应及时紧固法兰螺丝或更换石棉根。

检查机泵底脚螺栓不能松动。

以防损坏机器。

六、电器自动控制系统。

应防水。

防尘。

经常检查线路绝缘情况。

连接螺栓是否松动和保险丝完好等情况。

压力表外部最ok用透明产品原材料包裹。

以防损坏。

七、恒压供水解决方案罐体如发现漆皮脱落。

应及时涂漆。

以延长使用寿命。

恒压供水解决方案优点1、恒压供水解决方案因采用变频器改变电动机电源频率，而达到调节水泵转速改变水泵出口压力，具有降低管道阻力，大大减少截流损失的效能。

2、由于变量泵工作在变频工况，在其出口流量小于额定流量时，泵转速降低，减少了轴承的磨损和发热，延长泵和电动机的机械使用寿命。

一拖三恒压供水方案一拖三恒压供水方案是一种高效、便捷、节能的供水系统解决方案。

它的设计理念是通过将一个水泵与三个恒压变频器相结合，实现对三个不同水压需求区域的供水控制，确保每个区域的供水需求得到满足。

本文将详细介绍一拖三恒压供水方案的原理、优势和适用场景。

一、方案原理一拖三恒压供水方案采用了恒压变频技术，通过调节水泵的转速来实现恒压供水。

具体而言，方案将一个主水泵与三个恒压变频器相连接，每个变频器控制一个区域的供水。

当某个区域的供水需求发生变化时，相应的变频器会自动调节水泵的转速，以保持该区域的水压恒定。

这种供水方案能够根据实际需求实时调整水泵的运行状态，提高供水系统的稳定性和效率。

二、方案优势1. 灵活性：一拖三恒压供水方案适用于各种不同水压需求的场景。

通过调整恒压变频器的参数，可以实现对不同区域的精准控制，保证每个区域的供水压力恒定。

2. 节能环保：方案采用变频调速技术，可以根据实际需求调整水泵的转速，避免了传统方法中常见的频繁启停现象，降低了能耗。

同时，恒压供水方案能够减少供水过程中的压力波动，降低了水泵的能耗，有利于保护环境。

3. 维护成本低：一拖三恒压供水方案的设备维护成本相对较低。

恒压变频器具有自动报警、故障诊断等功能，可以提前预警并自动记录故障信息，减少了维护人员的巡检和维护时间，降低了运维成本。

4. 稳定可靠：采用了一拖三的供水方案，即一台水泵供水给三个区域，并配备相应的恒压变频器，使得整个供水系统更加稳定可靠。

即使其中一个区域的水泵故障，其他区域的供水依然能够正常进行，大大提高了供水系统的可靠性。

三、适用场景一拖三恒压供水方案适用于各类供水系统，特别是在以下场景中有显著优势：1. 大型住宅小区：大型住宅小区通常包含多个楼栋和不同水压需求的住户。

通过采用一拖三恒压供水方案，可以根据不同楼栋、不同住户的供水需求，实现精确的水压控制，提高居民的供水质量和舒适度。

2. 商业综合体：商业综合体中常常包含商场、写字楼等多个区域，每个区域的供水需求不同。

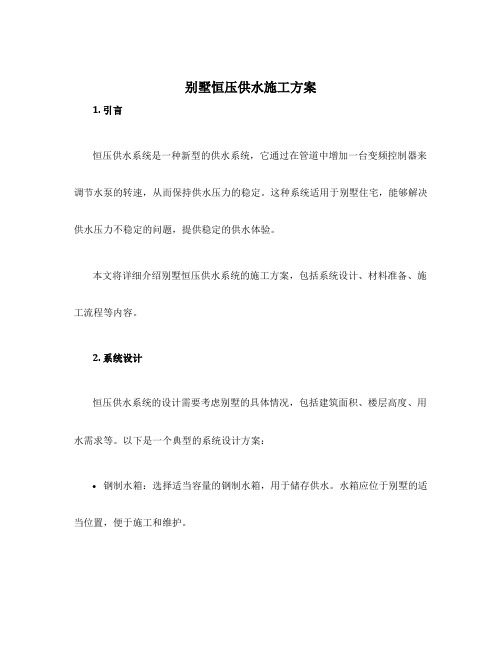

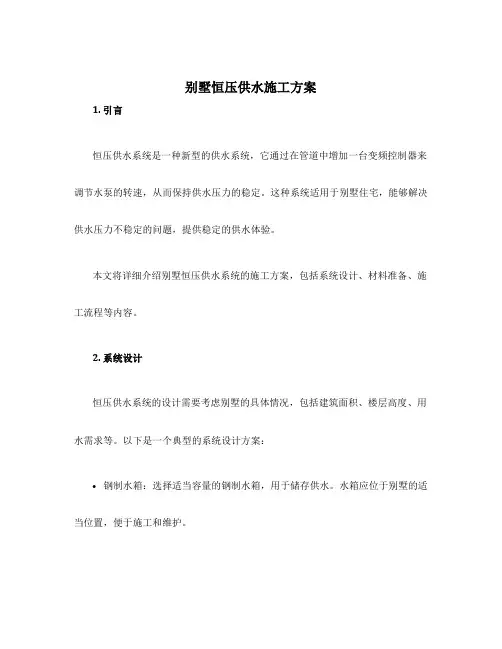

别墅恒压供水施工方案1. 引言恒压供水系统是一种新型的供水系统，它通过在管道中增加一台变频控制器来调节水泵的转速，从而保持供水压力的稳定。

这种系统适用于别墅住宅，能够解决供水压力不稳定的问题，提供稳定的供水体验。

本文将详细介绍别墅恒压供水系统的施工方案，包括系统设计、材料准备、施工流程等内容。

2. 系统设计恒压供水系统的设计需要考虑别墅的具体情况，包括建筑面积、楼层高度、用水需求等。

以下是一个典型的系统设计方案：•钢制水箱：选择适当容量的钢制水箱，用于储存供水。

水箱应位于别墅的适当位置，便于施工和维护。

•变频控制器：选用高质量的变频控制器，能够根据需求精确调节水泵的转速，保持稳定的供水压力。

•水泵：选择适当功率的水泵，能够提供足够的流量和压力。

水泵应有防干烧和过载保护功能。

•管道系统：使用优质的PVC管道，确保系统的耐用性和可靠性。

管道布局应合理，避免漏水和压力损失。

3. 材料准备在施工之前需要准备以下材料和工具：•钢制水箱及相关附件•变频控制器及相关电气设备•水泵及相关附件•PVC管道及接头•工具：管道切割器、胶水、电缆等4. 施工流程根据设计方案，按照以下流程进行施工：1.安装钢制水箱：先确定水箱的安装位置，然后将水箱固定在适当的位置。

连接水箱与水源的进水管道，并安装水位控制装置。

2.安装变频控制器：将变频控制器安装在合适的位置，根据说明书进行电气接线。

确保控制器能够精确调节水泵的转速。

3.安装水泵：将水泵安装在合适的位置，并连接进水管道和出水管道。

根据水泵的要求进行电气接线，确保水泵能够正常工作。

4.安装管道系统：根据设计方案进行管道的布置，确保管道的走向合理，并避免漏水和压力损失。

使用管道切割器将管道切割成适当的长度，并使用胶水和接头进行连接。

5.连接各个组件：根据设计方案，连接水箱、变频控制器、水泵和管道系统。

注意检查各个连接点的密封性，确保没有漏水情况。

6.调试测试：在施工完成后，对整个系统进行调试测试。

PLC＋变频器的一拖四恒压供水控制系统应用摘要：本文介绍了变频器在某生活小区双恒压供水系统中的应用情况。

1.引言本文是针对某生活小区实际情况，结合用户生活/消防双恒压供水控制的要求，我们进行改造的一些心得。

现将其中的改造情况介绍如下。

作为变频器在供水控制应用中的案例系列篇。

2.用户现场情况如图1所示，市网自来水用高低水位控制器EQ来控制注水阀YV1，自动把水注满储水水池，只要水位低于高水位，则自动向水箱注水。

水池的高低水位信号也直接送给PLC，作为水位报警。

为了保持供水的连续性，水位上、下限传感器高低距离较少。

生活用水和消防用水共用四台泵，平时电磁阀YV2处于失电状态，关闭消防管网，四台泵根据生活用水的多少，按一定的控制逻辑运行，维持生活用水低恒压。

当有火灾发生时，电磁阀YV2得电，关闭生活用水管网，四台泵供消防用水使用，并维持消防用水的高恒压值。

火灾结束后，四台泵改为生活供水使用。

图1 生活/消防双恒压供水系统示意图现场设备参数如下:型号 65-315(I)A流量 50m3/h扬程 90m效率 56%转速 2900r/min电机功率 22KW水泵台数 4台3.系统控制要求用户对四泵生活/消防双恒压供水系统的基本要求是：⑴生活供水时，系统低恒压运行，消防供水时高恒压值运行。

⑵四台泵根据恒压的需要，采取先开先停的原则接入和退出。

⑶在用水量小的情况下，如果一台泵连续运行时间超过1天，则要切换下一台泵，系统具有倒泵功能，避免一台泵工作时间过长。

⑷四台泵在启动时都要有软启动功能。

⑸要有完善的报警功能。

⑹对泵的操作要有手动控制功能；手动只在应急或检修时使用。

4设备选型（1）JD-BP32-XF型供水变频器JD-BP32-XF型是山东新电子公司推出的专用于供水变频器，使用空间电压矢量控制技术适用于各类自控场合。

在恒压供水中可以采用这类变频器。

JD-BP32-XF型变频器除具有变频器的一般特性外，还具有以下特性：水压高、水压低输出接口，变频器运行上限、下限频率（可以任意设定），可以方便地进行双压力控制，内置智能PI控制，以上功能非常适用于供水控制要求。

摘要日常的生活用水量随季节、昼夜、上下班的时间不同而有较大变化，因而经常出现供水用水的不平衡，主要表现在水压上，用水多而供水少则水压低，用水少而供水多则水压高。

住宅区由于自来水管网的水压较低，自来水通常不能到达住宅的较高楼层。

随着城市规模的不断扩大和城市人口的急剧膨胀以及城市工业的高速发展，城市用水量正急剧增长。

为了使每一位城市居民都能够轻松方便地用上洁净的自来水，泵房控制系统就成了整个水厂调度与监控系统中至关重要的环节。

为解决供水压力不稳定的问题，提高供水的质量。

本文设计了一种基PLC——200和森兰BT12S系列变频器的变频调速恒压供水系统。

介绍恒压变频供水的原理和意义，详细分析了系统设计方案，具体说明控制系统中硬件和软件的设计，最后总结该系统的优点。

实践证明，该系统可靠性高、经济性强。

关键词：变频器，PLC，PID，恒压供水,优点AbstractThe daily domestic water quantity along with the season, diurnal, the coming and going to work time different has comparatively sweeping change, thus frequently appears the water supply water used not to be balanced, mainly displays in the hydraulic pressure, with juicy supplies water few then the water pulls down, the water used few supplies juicy then height of water. The residential district because the running water pipe network hydraulic pressure is lower, the running water usually can not arrive the housing a higher floor.Along with the city scale unceasing expansion and the urban population suddenly inflation as well as the city industry high speed development, the city suddenly is growing with the water volume. In order to enable each city peoples all with ease conveniently to use the pure running water, the pump house control system has become in the entire water works dispatcher and the supervisory system the very important link.In order to solve the instability of the water supply pressure and improve the quality of water一supplying, a kind of constant pressure water supply system with changing frequency and speed abilities base on S7-200 and BT12S inverter is designed. Its structure and working principle are firstly introduced，the design of the control systerm's hardware and sofaware is then detailed and the advantages of the system are lastly summedup. The system in practice proves to have batter reliability and economy.Keywords: Converter,PLC,PID ,Constant pressure water-supplying,Advandage0 引言自从通用变频器问世以来，变频调速技术在各个领域得到了广泛的应用。
