识图技巧——图纸中的一些常见错误
我们使用的蓝图中经常会碰到一些错误，将这些错误分为三类：一，笔误型
这些错误是设计者在绘图过程中的一些疏忽，但这类错误一般比较随意，发生的范围也比较广。

● 笔误型错误简例
◢ 尺寸标注
◢文字说明
◢线条多余或缺失
◢构件或细部的明显错误等
二，前后矛盾型
这类错误比较隐蔽，单看一张图纸是不能发现错误的，需要大家在图纸已经基本熟悉的基础上前后对照才能发现。

● 前后矛盾型错误简例
◢地脚螺栓孔位及大小不能对应
◢同一轴线上吊车梁顶不在同一标高上
◢外围墙裙不能砌筑在基础梁上
◢建筑和结构门窗位置不统一
◢建筑和结构标注使用的材料不统一等等
三，不能实现型
能发现此类错误需要设计者对钢结构有很高深的理解，一般看图纸是看不出错误的，需要对构件进行电脑放样或放实样，如一些连接部位的矛盾和重复放置构件等等
● 不能实现型错误简例
◢天沟位置及高度不能满足安装要求
◢包边等节点与实际有误差
◢次构件之间位置有重复
★ 竣工图的绘制原则
● 竣工图的在变更超出一定范围时需要重新出蓝图，但这个范围比较难鉴定，一般不是主要部分或变化不太大的时候不重新出图
● 竣工图在不重新出图的情况下需对原有的图纸进行完善和补充，就有了竣工图的绘制
★ 竣工图的绘制过程
● 竣工图的准备
完整的蓝图一套，所有的变更及图纸审查意见单等
● 竣工图的绘制
以黑色签字笔或黑色水笔将所变更的内容直接画在蓝图上，并且在所画的部位盖上竣工图章并且签名
● 竣工图的折叠
竣工图绘制完成后，按顺序折叠成A4纸面，有图签的一面折出。

机械制图常见错误经典示例图册目录目录............................................... 错误!未定义书签。

前言......................................................... - 6 -第1章图线................................................... - 6 -1.1 断裂画法 ................................................ - 7 -1.2 中心线 .................................................. - 8 -1.3 粗点画线与粗虚线 ......................................... - 9 -1.4 弯折线 ................................................. - 10 -1.5 剖面符号 ............................................... - 11 -1.6 相邻辅助零件 ........................................... - 11 -1.7 网状结构 ............................................... - 12 -第2章视图.................................................. - 13 -2.1 局部视图 ............................................... - 13 -2.2 局部放大图 ............................................. - 15 -2.3 向视图 ................................................. - 16 -2.4 剖视图和断面图 ......................................... - 17 -2.5 斜视图................................................. - 19 -2.6 展开图................................................. - 20 -2.7 零件图的简化画法........................................ - 21 -2.8 其他规定画法........................................... - 22 -第3章尺寸及尺寸公差标注.....................................- 24 -3.1 尺寸数字、尺寸线与尺寸界线............................. - 24 -3.2 指引线标注............................................. - 25 -3.3 角度和圆角半径......................................... - 26 -3.4 弧长标注............................................... - 28 -3.5 长圆孔（腰形孔）....................................... - 28 -3.6 倒角................................................... - 29 -3.7 相同的孔、槽........................................... - 29 -3.8 成规律分布的孔和孔组................................... - 30 -3.9 销孔................................................... - 31 -3.10 对称结构.............................................. - 31 -3.11 参考尺寸和链式尺寸.................................... - 32 -3.12 尺寸公差标注 .......................................... - 33 -3.13 其他类别 .............................................. - 34 -第4章公差与配合............................................ - 38 -4.1 公差值（t）和有关符号的标注 ............................ - 38 -4.2 被测要素的标注方法 ..................................... - 39 -4.3 基准要素标注方法 ....................................... - 43 -4.4 基准选择 ............................................... - 47 -4.5 理论正确尺寸 ........................................... - 47 -4.7 典型错误示例 ........................................... - 48 -第5章焊缝标注.............................................. - 51 -5.1 焊缝符号 ............................................... - 51 -5.2 常见型错误分析 ......................................... - 53 -第6章图样格式及各部分填写.................................. - 55 -6.1 图幅选择规定 ........................................... - 55 -6.2 技术要求填写 ........................................... - 55 -6.3 图样中字体大小 ......................................... - 57 -第7章标题、明细栏...........................................- 58 -7.1 部件材料栏填写......................................... - 58 -7.2 “更改标记”栏填写..................................... - 59 -7.3 阶段标记栏............................................. - 59 -7.4 重量栏填写............................................. - 60 -7.5 比例选择与填写......................................... - 60 -第8章表面粗糙度.............................................- 61 -8.1 符号注写要求........................................... - 61 -8.2 涂镀零件表面粗糙度标注................................. - 61 -8.3 图样上的表示方法....................................... - 62 -前言产品图样是设计、工艺、制造之间进行技术交流的语言，在公司的科研生产中起着重要的作用。

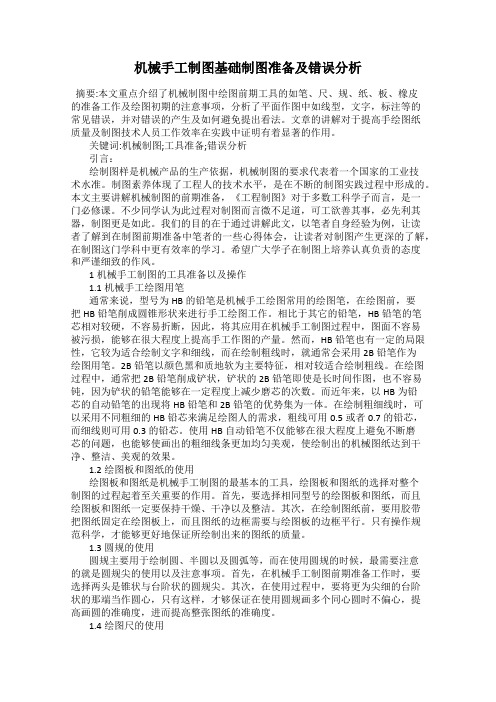

机械手工制图基础制图准备及错误分析摘要:本文重点介绍了机械制图中绘图前期工具的如笔、尺、规、纸、板、橡皮的准备工作及绘图初期的注意事项，分析了平面作图中如线型，文字，标注等的常见错误，并对错误的产生及如何避免提出看法。

文章的讲解对于提高手绘图纸质量及制图技术人员工作效率在实践中证明有着显著的作用。

关键词:机械制图;工具准备;错误分析引言：绘制图样是机械产品的生产依据，机械制图的要求代表着一个国家的工业技术水准。

制图素养体现了工程人的技术水平，是在不断的制图实践过程中形成的。

本文主要讲解机械制图的前期准备，《工程制图》对于多数工科学子而言，是一门必修课。

不少同学认为此过程对制图而言微不足道，可工欲善其事，必先利其器，制图更是如此。

我们的目的在于通过讲解此文，以笔者自身经验为例，让读者了解到在制图前期准备中笔者的一些心得体会，让读者对制图产生更深的了解，在制图这门学科中更有效率的学习。

希望广大学子在制图上培养认真负责的态度和严谨细致的作风。

1机械手工制图的工具准备以及操作1.1机械手工绘图用笔通常来说，型号为HB的铅笔是机械手工绘图常用的绘图笔，在绘图前，要把HB铅笔削成圆锥形状来进行手工绘图工作。

相比于其它的铅笔，HB铅笔的笔芯相对较硬，不容易折断，因此，将其应用在机械手工制图过程中，图面不容易被污损，能够在很大程度上提高手工作图的产量。

然而，HB铅笔也有一定的局限性，它较为适合绘制文字和细线，而在绘制粗线时，就通常会采用2B铅笔作为绘图用笔。

2B铅笔以颜色黑和质地软为主要特征，相对较适合绘制粗线。

在绘图过程中，通常把2B铅笔削成铲状，铲状的2B铅笔即使是长时间作图，也不容易钝，因为铲状的铅笔能够在一定程度上减少磨芯的次数。

而近年来，以HB为铅芯的自动铅笔的出现将HB铅笔和2B铅笔的优势集为一体。

在绘制粗细线时，可以采用不同粗细的HB铅芯来满足绘图人的需求，粗线可用0.5或者0.7的铅芯，而细线则可用0.3的铅芯。

机械制造书常见错误及避免方法一文解决疑惑在机械制造领域，编写和使用制造书是一个关键的环节。

制造书是提供给生产人员参考的文件，其中包含了机械零件的详细图纸、尺寸、工艺要求等信息。

然而，在实际应用中，我们常常会遇到一些错误或问题，影响了制造书的准确性和实用性。

本文旨在探讨机械制造书常见错误，并提供相应的解决方法，帮助读者解决疑惑。

一、尺寸与公差错误在制造书中，尺寸和公差的精确描述是非常重要的。

然而，由于编写者的疏忽或者对相关标准的误解，导致常常存在尺寸与公差错误的情况。

解决方法：1.准确理解相关标准。

编写制造书前，应该充分研究并理解相关标准，如ISO、GB等，确保对尺寸与公差的描述准确无误。

2.审查制造书。

在编写完制造书后，应该经过严格的审查流程，包括多人互查、专业人士的评审等环节，以确保尺寸与公差的准确性。

二、材料选择错误材料的选择对于机械制造的质量和性能有着重要的影响。

然而，有时候在制造书中对于材料的选择存在错误，可能是由于不熟悉材料性能或者误解需求等原因引起的。

解决方法：1.深入了解材料性能。

编写制造书前，应该对使用的材料进行充分的了解，包括其力学性能、耐磨性、耐腐蚀性等方面，确保选择的材料符合需求。

2.与材料供应商合作。

在确定材料选择前，可以与专业的材料供应商进行合作，咨询他们的意见和建议，选择合适的材料。

三、图纸错误机械制造书中的图纸是生产过程中必不可少的一部分，然而，图纸错误也是常见的问题之一。

图纸错误可能包括图纸尺寸错误、图纸符号错误、图纸标注错误等。

解决方法：1.使用专业的绘图软件。

制造书的编写中，应该尽量使用专业的绘图软件，如AutoCAD、SolidWorks等，确保图纸的准确性。

2.审查图纸。

在绘制完图纸后，应该经过专业人员的审查，确保图纸的尺寸、符号、标注等方面没有错误。

四、工艺描述错误工艺描述是制造书中关键的一部分，它涉及到了零件的加工方法、工艺顺序等重要信息。

然而，由于编写者对加工工艺的理解不准确或描述不清，常常导致工艺描述错误的问题。

「收藏：太全面了」机械制图常见错误经典示例及分析说明（中）展开全文前言产品图样是设计、工艺、制造之间进行技术交流的语言，在公司的科研生产中起着重要的作用。

本图册为了规范集团内的机械制图，根据机械制图国家标准和企业标准的要求，编制企业产品图样的常见错误图册，解决研发人员画图的标准化和细节问题，方便标准化审查和设计精细化。

本图册的编制范围包括设计中容易发生错误的图形画法以及画法中需要统一的问题。

本图册分为8个部分：一、图线二、视图三、尺寸及尺寸公差标注四、形位公差与配合五、焊缝标注六、技术要求七、标题、明细栏八、表面要求第3章尺寸及尺寸公差标注尺寸标注应遵循以下基本规则：1. 机件的真实大小是以图样上所注的尺寸数值为依据，与图形的大小及绘制的准确度无关。

2. 图样中（包括技术要求和其他说明）的尺寸，以毫米为单位时，不需标注单位符号（或名称）。

如果采用其他单位，则应注明相应的单位符号。

3. 图样中的所注尺寸为最后完工尺寸，否则应另加说明。

4. 每一尺寸一般只标注一次，并应标注在反映该结构最清晰的图形上。

3.1 尺寸数字、尺寸线与尺寸界线3.1.1尺寸数字位置GB/T 4458.4 《机械制图尺寸注法》4.3.4条：尺寸数字不能被任何图线所通过，否则应将该图线断开，如图3-1所示。

3.1.2 自明尺寸对孔4-Φ8没有第二个视图表示其深度，也不标注尺寸，此时按通孔处理，不必注明（通孔）或（通）。

【YJZY.TC.001《技术制图图册第二部分零件图图样画法及标注》2.2条】3.2 指引线标注3.2.1 指引线与其他图线GB/T 4457.2-2003 《机械制图图样画法指引线和基准线》：指引线为细实线，与要表达的物体形成一定的角度，不能与相邻的图线（如剖面线）平行，与相应图线所成角度应大于15°，如图3-3。

3.2.2 多条指引线标注指引线可以弯折成锐角，两条或几条指引线可以共有一个起点，指引线不能穿过其它的指引线、基准线，如图3-4。

机械制图尺寸标注的原则与常见错误分析一、尺寸标注的基本规则1.机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。

2.图样中（包括技术要求和其它说明）的尺寸，以毫米为单位时，不需要标注计量单位的代号和名称，如采用其它单位，则必须注明相应的计量单位的代号或名称，如45度30分应写成45°30′。

3.图样中所标注的尺寸为该图样所示机件的最后完工尺寸，否则应另加说明。

4.机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清楚的图形上。

常用的尺寸注法符号和缩写词尺寸界线尺寸界线用来表示所注尺寸的范围。

尺寸界线用细实线绘制，并应由图形的轮廓线、轴线或对称中心线处引出。

也可利用轮廓线、轴线或对称中心线作尺寸界线。

尺寸线尺寸线用来表示尺寸度量的方向。

尺寸线必须用细实线绘在两尺寸界线之间，不能用其它图线代替，不得与其它图线重合或画在其延长线上。

尺寸数字尺寸数字不可被任何图线所通过，当无法避免时，必须将该图线断开。

尺寸数字应按左图所示方向注写，并尽可能避免在图示30°范围内标注尺寸，当无法避免时可按右图的形式标注。

小尺寸注法一些常见孔的标注方法二、零件设计尺寸标注常出现的问题1、尺寸标注不完整、凌乱、漏标和重复标注现象a、零件上的重要尺寸必须直接标出b、避免出现封闭尺寸c、标注尺寸要便于加工和测量2、工件尺寸精度要求较高但并没标注尺寸公差，以致引起加工误差偏大而报废工件。

3、零件技术要求（包括尺寸公差、形位公差、表面粗糙度）的标注规范性4、标题栏欠规范，不够完整，国标一般要有设计及校对的人名与日期,比例、数量、材质、图名图号须完整。

2、标注尺寸要便于加工和测量三、工程图尺寸标法及注意事项（一）、尺寸标注的原则正确、完整、清晰、合理。

（二）、尺寸标注的基本要求(1)物体的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确程度无关。

(2)图样中的尺寸以毫米为单位时，不需注明计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。
