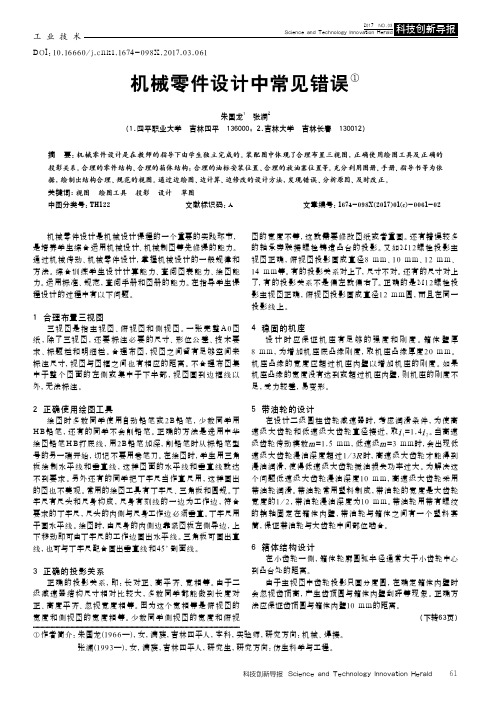

机械零件设计是机械设计课程的一个重要的实践环节，是培养学生综合运用机械设计、机械制图等先修课的能力。
通过机械传动、机械零件设计，掌握机械设计的一般规律和方法。
综合训练学生设计计算能力、查阅图表能力、绘图能力。
运用标准、规范，查阅手册和图册的能力。
在指导学生课程设计的过程中有以下问题。
1 合理布置三视图三视图是指主视图、俯视图和侧视图。
一张完整A0图纸，除了三视图，还要标注必要的尺寸、形位公差、技术要求、标题栏和明细栏。
合理布图，视图之间留有足够空间来标注尺寸，视图与图框之间也有相应的距离。
不合理布图集中于整个图面的左侧或集中于下半部，视图画到边框线以外，无法标注。
2 正确使用绘图工具绘图时多数同学使用自动铅笔或2B铅笔，少数同学用H B铅笔，还有的同学不会削铅笔。
正确的方法是选用中华绘图铅笔H B打底线，用2B铅笔加深，削铅笔时从标铅笔型号的另一端开始，切记不要用卷笔刀。
在绘图时，学生用三角板绘制水平线和垂直线，这样图面的水平线和垂直线就达不到要求。
另外还有的同学把丁字尺当作直尺用，这样画出的图也不美观。
常用的绘图工具有丁字尺、三角板和圆规。
丁字尺有尺头和尺身构成，尺身有刻线的一边为工作边，符合要求的丁字尺，尺头的内侧与尺身工作边必须垂直。
丁字尺用于画水平线。
绘图时，由尺身的内侧边靠紧图板左侧导边，上下移动即可由丁字尺的工作边画出水平线。
三角板可画出直线，也可与丁字尺配合画出垂直线和45°剖面线。
3 正确的投影关系正确的投影关系，即：长对正、高平齐、宽相等。
由于二级减速器结构尺寸相对比较大，多数同学都能做到长度对正、高度平齐、忽视宽度相等。
因为这个宽相等是俯视图的宽度和侧视图的宽度相等。
少数同学侧视图的宽度和俯视图的宽度不等，这就需要修改图纸或者重画。
还有错误较多的轴承旁联接螺栓铸造凸台的投影。
又如M12螺栓投影主视图正确，俯视图投影画成直径8 m m、10 m m、12 m m、14 m m等。

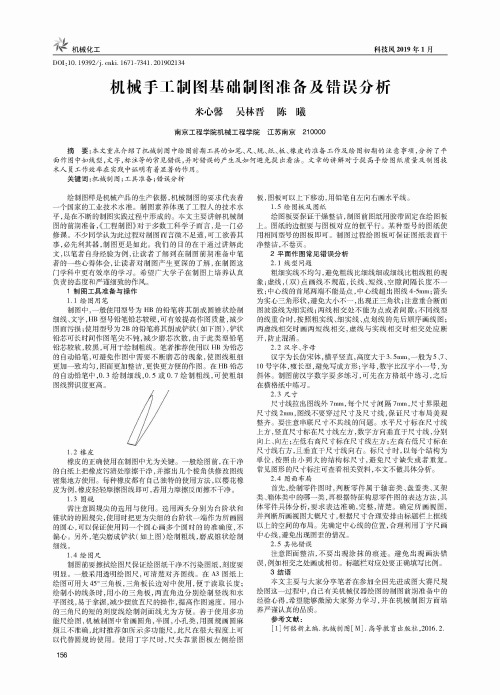

机械手工制图基础制图准备及错误分析米心馨吴林晋陈曦南京工程学院机械工程学院江苏南京210000摘要:本文重点介绍了机械制图中绘图前期工具的如笔、尺、规、纸、板、橡皮的准备工作及绘图初期的注意事项，分析了平 面作图中如线型，文字，标注等的常见错误，并对错误的产生及如何避免提出看法。
文章的讲解对于提高手绘图纸质量及制图技 术人员工作效率在实践中证明有着显著的作用。
关键词：机械制图；工具准备;错误分析机械化工______________________________________________________________________________________科技风2〇19年1月D01：10.19392/j. cnki. 1671-7341.201902134绘制图样是机械产品的生产依据，机械制图的要求代表着 一个国家的工业技术水准。
制图素养体现了工程人的技术水 平，是在不断的制图实践过程中形成的。
本文主要讲解机械制 图的前期准备，《工程制图》对于多数工科学子而言，是一门必 修课。
不少同学认为此过程对制图而言微不足道，可工欲善其 事，必先利其器，制图更是如此。
我们的目的在于通过讲解此 文，以笔者自身经验为例，让读者了解到在制图前期准备中笔 者的一些心得体会，让读者对制图产生更深的了解，在制图这 门学科中更有效率的学习。
希望广大学子在制图上培养认真 负责的态度和严谨细致的作风。
1制图工具准备与操作1.1绘图用笔制图中，一般使用型号为HB 的铅笔将其削成圆锥状绘制 细线、文字，HB 型号铅笔铅芯较硬，可有效提高作图质量，减少 图面污损;使用型号为2B 的铅笔将其削成铲状（如下图），铲状 铅芯可长时间作图笔尖不钝，减少磨芯次数，由于此类型铅笔 铅芯较软，较黑，可用于绘制粗线。
笔者推荐使用以HB 为铅芯 的自动铅笔，可避免作图中需要不断磨芯的现象，使图线粗细 更加一致均匀，图面更加整洁，更快更方便的作图。
机械零件测绘常出现的细节错误总结(减速器方面) 一．线型:1.线型的画法不标准,线条不分明，常把虚线当成中心线来用，常把点划线当成虚线2.螺纹线的粗细不分3.剖面线间距不一,角度不一样(一般为50度),而且是细实线才正确4.绘图时,不是先从中心线画起,易导致主要视图不能正确对齐二.绘图方法1.绘图开始没有正确的去布图或者布图位置不合理，造成没有足够位置标尺寸；２．箱盖、箱座等左视图和主视图相应的零件位置没有用丁字尺画，易造成各零件线条和位置对齐不正确３．不善于用圆规、分规进行尺寸的拾取４．没有严格按照“长对正，高平齐，宽相等＂的要求来画５．避免用虚线来表示零件的结构三．重要（常见）细节问题１．窥视孔、凸台、轴承端面、肋板结构和线条绘画不完全或者没有画出来２．箱座内壁低边，地脚螺栓孔、定位销及螺孔的位置表达和这些的剖切面要注意表达正确３．透盖与轴之前的配合重合，正确应该是透盖与轴之间的配合应该有一定的间隙４．密封圈不按标准来画，（请参照设计手册７１９页）５．箱盖、箱座的轴孔没有画出凸台６．画螺孔时粗实线和细实线没有分清楚，而且剖面线没有画到螺纹径线处７．画不通的螺孔时，没有按照标准来画（没有表现出１２０度）８．螺栓没有按标准画法来画，螺栓的螺纹径线没有用细实线来画９．透气塞的剖切要正确，而且透气塞有螺纹线的，要用细实线表达出来１０．主视图和左视图上的螺栓（或其他零件）表达要相对应，大小要一致１１．弹簧垫片要打两斜线，而且方向是有规定的（＼＼）１２．油塞、油标的画法要按照标准来画（请参照设计手册４７２页）１３．两条轴的轴承的型号大小是不一样的要参照标准来画（现代机械制图２１３页）１４．箱座内壁低边，油塞应靠底１５．画装配图左视图时应注意箱盖上的肋板还有轴有部分是看不到的１６两个齿轮的啮合区是有五条线，两条分度线重合为一条的，而且画分度线时要画出去一点以上仅是我和几个同学总结一些常见的问题，有出错的地方请多多包涵。
