机械制图尺寸标注的原则与常见错误分析-工程一、尺寸标注的基本规则 1. 机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关，。
2. 图样中（包括技术要求和其它说明）的尺寸，以毫米为单位时，不需要标注计量单位的代号和名称，如采用其它单位，则必须注明相应的计量单位的代号或名称，如45度30分应写成45°30′。
3. 图样中所标注的尺寸为该图样所示机件的最后完工尺寸，否则应另加说明。
4. 机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清楚的图形上。
常用的尺寸注法符号和缩写词尺寸界线尺寸界线用来表示所注尺寸的范围。
尺寸界线用细实线绘制，并应由图形的轮廓线、轴线或对称中心线处引出。
也可利用轮廓线、轴线或对称中心线作尺寸界线。
尺寸线尺寸线用来表示尺寸度量的方向。
尺寸线必须用细实线绘在两尺寸界线之间，不能用其它图线代替，不得与其它图线重合或画在其延长线上。
尺寸数字尺寸数字不可被任何图线所通过，当无法避免时，必须将该图线断开。
尺寸数字应按左图所示方向注写，并尽可能避免在图示30°范围内标注尺寸，当无法避免时可按右图的形式标注。
小尺寸注法一些常见孔的标注方法一、尺寸标注的基本规则 1. 机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
2. 图样中（包括技术要求和其它说明）的尺寸，以毫米为单位时，不需要标注计量单位的代号和名称，如采用其它单位，则必须注明相应的计量单位的代号或名称，如45度30分应写成45°30′。
3. 图样中所标注的尺寸为该图样所示机件的最后完工尺寸，否则应另加说明。
4. 机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清楚的图形上。
常用的尺寸注法符号和缩写词尺寸界线尺寸界线用来表示所注尺寸的范围。
尺寸界线用细实线绘制，并应由图形的轮廓线、轴线或对称中心线处引出。
也可利用轮廓线、轴线或对称中心线作尺寸界线。
机械制造书常见错误及避免方法一文解决疑惑在机械制造领域，编写和使用制造书是一个关键的环节。
制造书是提供给生产人员参考的文件，其中包含了机械零件的详细图纸、尺寸、工艺要求等信息。
然而，在实际应用中，我们常常会遇到一些错误或问题，影响了制造书的准确性和实用性。
本文旨在探讨机械制造书常见错误，并提供相应的解决方法，帮助读者解决疑惑。
一、尺寸与公差错误在制造书中，尺寸和公差的精确描述是非常重要的。
然而，由于编写者的疏忽或者对相关标准的误解，导致常常存在尺寸与公差错误的情况。
解决方法：1.准确理解相关标准。
编写制造书前，应该充分研究并理解相关标准，如ISO、GB等，确保对尺寸与公差的描述准确无误。
2.审查制造书。
在编写完制造书后，应该经过严格的审查流程，包括多人互查、专业人士的评审等环节，以确保尺寸与公差的准确性。
二、材料选择错误材料的选择对于机械制造的质量和性能有着重要的影响。
然而，有时候在制造书中对于材料的选择存在错误，可能是由于不熟悉材料性能或者误解需求等原因引起的。
解决方法：1.深入了解材料性能。
编写制造书前，应该对使用的材料进行充分的了解，包括其力学性能、耐磨性、耐腐蚀性等方面，确保选择的材料符合需求。
2.与材料供应商合作。
在确定材料选择前，可以与专业的材料供应商进行合作，咨询他们的意见和建议，选择合适的材料。
三、图纸错误机械制造书中的图纸是生产过程中必不可少的一部分，然而，图纸错误也是常见的问题之一。
图纸错误可能包括图纸尺寸错误、图纸符号错误、图纸标注错误等。
解决方法：1.使用专业的绘图软件。
制造书的编写中，应该尽量使用专业的绘图软件，如AutoCAD、SolidWorks等，确保图纸的准确性。
2.审查图纸。
在绘制完图纸后，应该经过专业人员的审查，确保图纸的尺寸、符号、标注等方面没有错误。
四、工艺描述错误工艺描述是制造书中关键的一部分，它涉及到了零件的加工方法、工艺顺序等重要信息。
然而，由于编写者对加工工艺的理解不准确或描述不清，常常导致工艺描述错误的问题。

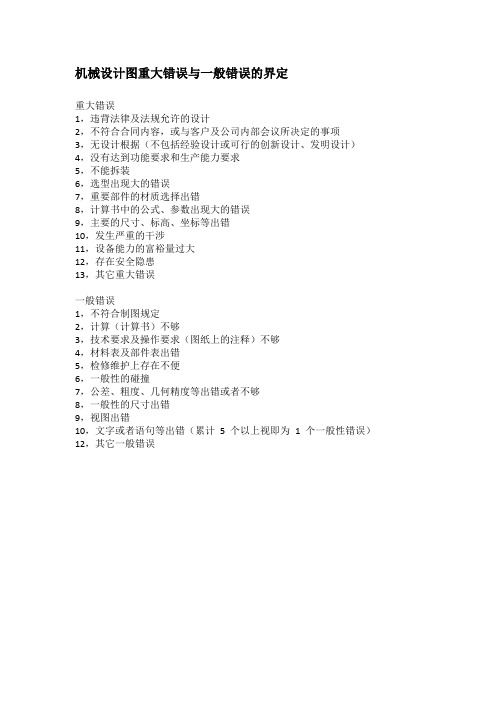

机械设计图重大错误与一般错误的界定
重大错误
1，违背法律及法规允许的设计
2，不符合合同内容，或与客户及公司内部会议所决定的事项
3，无设计根据（不包括经验设计或可行的创新设计、发明设计）4，没有达到功能要求和生产能力要求
5，不能拆装
6，选型出现大的错误
7，重要部件的材质选择出错
8，计算书中的公式、参数出现大的错误
9，主要的尺寸、标高、坐标等出错
10，发生严重的干涉
11，设备能力的富裕量过大
12，存在安全隐患
13，其它重大错误
一般错误
1，不符合制图规定
2，计算（计算书）不够
3，技术要求及操作要求（图纸上的注释）不够
4，材料表及部件表出错
5，检修维护上存在不便
6，一般性的碰撞
7，公差、粗度、几何精度等出错或者不够
8，一般性的尺寸出错
9，视图出错
10，文字或者语句等出错（累计5 个以上视即为1 个一般性错误）12，其它一般错误。
「收藏：太全面了」机械制图常见错误经典示例及分析说明（中）展开全文前言产品图样是设计、工艺、制造之间进行技术交流的语言，在公司的科研生产中起着重要的作用。
本图册为了规范集团内的机械制图，根据机械制图国家标准和企业标准的要求，编制企业产品图样的常见错误图册，解决研发人员画图的标准化和细节问题，方便标准化审查和设计精细化。
本图册的编制范围包括设计中容易发生错误的图形画法以及画法中需要统一的问题。
本图册分为8个部分：一、图线二、视图三、尺寸及尺寸公差标注四、形位公差与配合五、焊缝标注六、技术要求七、标题、明细栏八、表面要求第3章尺寸及尺寸公差标注尺寸标注应遵循以下基本规则：1. 机件的真实大小是以图样上所注的尺寸数值为依据，与图形的大小及绘制的准确度无关。
2. 图样中（包括技术要求和其他说明）的尺寸，以毫米为单位时，不需标注单位符号（或名称）。
如果采用其他单位，则应注明相应的单位符号。
3. 图样中的所注尺寸为最后完工尺寸，否则应另加说明。
4. 每一尺寸一般只标注一次，并应标注在反映该结构最清晰的图形上。
3.1 尺寸数字、尺寸线与尺寸界线3.1.1尺寸数字位置GB/T 4458.4 《机械制图尺寸注法》4.3.4条：尺寸数字不能被任何图线所通过，否则应将该图线断开，如图3-1所示。
3.1.2 自明尺寸对孔4-Φ8没有第二个视图表示其深度，也不标注尺寸，此时按通孔处理，不必注明（通孔）或（通）。
【YJZY.TC.001《技术制图图册第二部分零件图图样画法及标注》2.2条】3.2 指引线标注3.2.1 指引线与其他图线GB/T 4457.2-2003 《机械制图图样画法指引线和基准线》：指引线为细实线，与要表达的物体形成一定的角度，不能与相邻的图线（如剖面线）平行，与相应图线所成角度应大于15°，如图3-3。
3.2.2 多条指引线标注指引线可以弯折成锐角，两条或几条指引线可以共有一个起点，指引线不能穿过其它的指引线、基准线，如图3-4。
中职机械制图课学生常犯错误及教学对策摘要：《机械制图》是中等职业学校机械类专业开设的一门基础课，学好机械基础课对学生继续学习或将来就业深有着重要的意义。
本文罗列中职学生在学习《机械基础》课时常犯的一些错误，旨在帮助教师在教学中应该怎样有效教学，从而避免学生再犯类似错误。
关键词：机械制图；错误；对策中职机械类专业学生的文化基础课普遍薄弱，他们对文化课程缺少热情，但他们对自己选择的机械专业很热情，他们有强烈学好专业课的愿望，知道学好它关乎今后工作就业。
《机械制图》作为机械专业高一年级一门重要的专业基础的必修课程，机械专业教师事先熟知学生学习制图课常犯错误的基础上，进行有效教学从而上好《机械制图》课。
一、中职生学习《机械制图》时常犯的错误从我多年任教《机械制图》课来看，学生在学此门专业课，主要犯的常见错误（比较大胡错误、细节错误两大类），做如下罗列：1.较为严重的错误①违背法规允许的设计。
②无设计根据（不包括经验设计或可行的创新设计、发明设计）。
③没有达到功能要求和生产能力要求。
④根据图纸设计或加工的产品不能按要求进行拆装或分解。
⑤选型出现大的错误或重要部件的材质选择出错。
⑥计算书中的公式、参数出现大的错误。
⑦主要的尺寸、标高、坐标等出错。
⑧设计或制作产品存在安全隐患。
2. 常见学习的错误①不符合制图规定。
②计算（计算书）不够，计算错误。
③技术要求及操作要求（图纸上的注释）不够。
④材料表及部件表出错。
⑤检修维护上存在不便。
⑥公差、粗度、几何精度等出错或者不够。
⑦一般性的尺寸出错或视图出错。
⑧文字或者语句等出错（累计 5 个以上视即为 1 个一般性错误）。
⑨设计线性公差、配合公差及形位公差有缺陷或设计加工粗糙度。
○10编写技术要求不符合规范，等错误针对中职学生学习《机械制图》常犯的错误，作为任教专业老师，就要从教学方法手段、教材、学生三方面进行因材施教，做好教学，为此，制定以下教学对策：一、因材施教，运用各种教学方式，打造高效课堂直观教学就是在制图教学中运用模型、实物、挂图等直观形象的教学手段。
