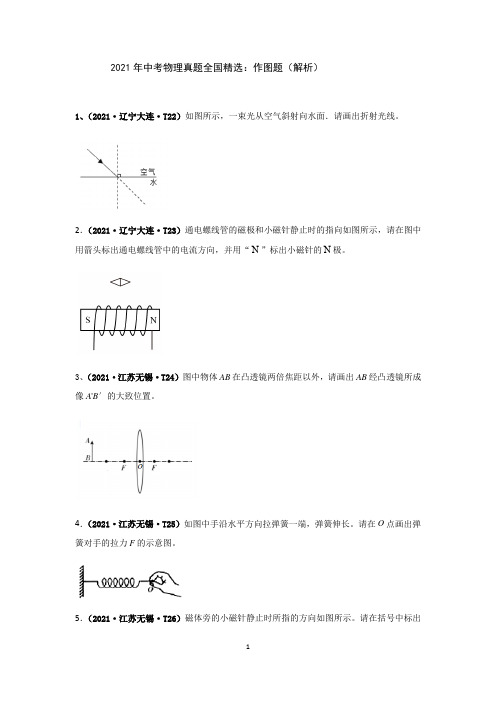

2021年中考物理真题全国精选：作图题（解析）1、（2021·辽宁大连·T22）如图所示，一束光从空气斜射向水面．请画出折射光线。
2．（2021·辽宁大连·T23）通电螺线管的磁极和小磁针静止时的指向如图所示，请在图中用箭头标出通电螺线管中的电流方向，并用“N”标出小磁针的N极。
3、（2021·江苏无锡·T24）图中物体AB在凸透镜两倍焦距以外，请画出AB经凸透镜所成像A'B′的大致位置。
4．（2021·江苏无锡·T25）如图中手沿水平方向拉弹簧一端，弹簧伸长。
请在O点画出弹簧对手的拉力F的示意图。
5．（2021·江苏无锡·T26）磁体旁的小磁针静止时所指的方向如图所示。
请在括号中标出磁体左端的磁极并画出通过小磁针中心的一条磁感线。
6.（2021·江苏宿迁·T22）按照题目要求作图：（1）如图甲所示，一条光线从空气射入水中，请在图中画出大致的折射光线。
（）（2）如图乙所示，请用笔画线代替导线将三线插座接入电路。
（）（3）如图所示，一个磁性黑板擦紧贴于竖直黑板面上，刚好沿黑板面竖直匀速下滑，请画出磁性黑板擦在竖直方向上所受到的力。
（）7、（2021·湖南湘西土家族苗族自治州·T21）（1）在图中作出入射光线AO经平面镜反射后的光线OB；（2）如图，用笔代替导线，将图中开关所控制的节能灯正确接入家庭电路中。
8、（2021·湖南湘潭·T19）如图所示，木块和小车以相同的速度向右水平匀速直线运动。
请画出木块所受重力G的示意图。
9、（2021·湖南娄底·T19）（1）画出经图示平面镜组（两镜面互相垂直）反射后的反射光线；（2）如图所示，OA是均匀的轻质杆，在拉力F的作用下，杆处于水平状态，画出拉力F的力臂。
10、（2021·湖北黄石·T13）如图所示物块正在光滑的水平面上向右滑动，并拉伸弹簧，画出物块受力的示意图（不计空气阻力）。

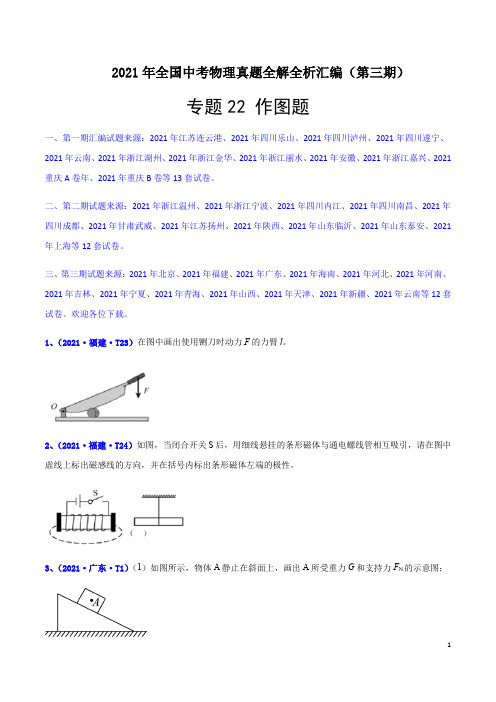

2021年全国中考物理真题全解全析汇编（第三期）专题22 作图题一、第一期汇编试题来源：2021年江苏连云港、2021年四川乐山、2021年四川泸州、2021年四川遂宁、2021年云南、2021年浙江湖州、2021年浙江金华、2021年浙江丽水、2021年安徽、2021年浙江嘉兴、2021重庆A卷年、2021年重庆B卷等13套试卷。
二、第二期试题来源：2021年浙江温州、2021年浙江宁波、2021年四川内江、2021年四川南昌、2021年四川成都、2021年甘肃武威、2021年江苏扬州、2021年陕西、2021年山东临沂、2021年山东泰安、2021年上海等12套试卷。
三、第三期试题来源：2021年北京、2021年福建、2021年广东、2021年海南、2021年河北、2021年河南、2021年吉林、2021年宁夏、2021年青海、2021年山西、2021年天津、2021年新疆、2021年云南等12套试卷。
欢迎各位下载。
1、（2021·福建·T23）在图中画出使用铡刀时动力F的力臂l。
2、（2021·福建·T24）如图，当闭合开关S后，用细线悬挂的条形磁体与通电螺线管相互吸引，请在图中虚线上标出磁感线的方向，并在括号内标出条形磁体左端的极性。
3、（2021·广东·T1）（1）如图所示，物体A静止在斜面上，画出A所受重力G和支持力F N的示意图；（2）图为冰箱工作时的部分电路示意图.冰箱内照明灯由开关S1控制，压缩机M由开关S2控制。
根据题意，将图连接完整，并符合安全用电原则；（3）如图所示，蜡烛的烛焰中心A在主光轴上距凸透镜光心O二倍焦距以外。
①根据凸透镜成像规律，在图甲中标出A所成的像A′的大致位置；②借助辅助线或光路图，在图乙中找到A所成的像A′的确切位置，保留作图痕迹。
4、（2021·海南·T18）根据要求完成以下作图。
备战2021年中考物理光、热、力学典型专题各个击破专题1 电路的连接与设计********************************************************************一、受力分析一般步骤1. 确定研究对象：只分析被研究物体所受的力．2. 查力（按顺序分析物体受到的力）（1）先重力：地面上的物体都要受到重力，重力的方向竖直向下，重力的施力物体是地球．物体往往是在重力及其他主动力的作用下才产生了弹力和摩擦力．（2）再弹力（拉力、压力、支持力）：在研究对象与其他物体的接触面上，如果有弹性形变（挤压或拉伸），则该点或面上有弹力，反之则没有．弹力的方向总是跟接触面垂直，指向受力物体．（3）最后摩擦力：分析摩擦力，先看接触面是否光滑，“光滑”表示摩擦力为零；其次看是否有弹力，不光滑、有弹力的接触面上才可能有摩擦力，摩擦力方向跟物体的相对运动或相对运动趋势方向相反．3. 分析物体的状态：平衡状态（物体在各个方向上受力平衡）；非平衡状态（需注意各个力的大小关系）.4. 检查：每分析一个力，都应该找出相应的施力物体．根据研究对象的运动状态和平衡力的知识来检验此受力分析是否正确．（按照图示原则检查）考点1 指定力作图1．如图竖直墙壁上用细绳悬挂着一个小球，画出小球受到的重力和绳子的拉力，以及小球对墙壁压力的示意图。
【解析】小球受到的重力G的方向竖直向下，作用点在小球的重心上；绳子对小球的拉力F′作用点也可以画在小球的重心上，方向沿绳子向上；压力的作用点是球与墙壁的接触点，然后从作用点作垂直于墙壁，并指向墙里面的压力F．如图所示：2．如图所示，画出均匀木棒的重力G和木棒A、B两端对接触面的压力F A，F B的示意图。
【解析】过木棒的重心作一条竖直向下的有向线段，用G表示，即为重力的示意图；过木棒与墙壁的接触点作垂直于墙面向左的压力F A；过木棒与地面的接触点作垂直于地面向下的压力F B，如图所示：3．如图，弹簧右端连接物体，左端固定在墙面，物体静止在水平地面上且受到地面向左的摩擦力，请作出此时物体所受弹簧弹力的示意图。
一、作图题1．（2021·江苏镇江市·八年级期中）请按要求进行作图：（1）请在图中画出拇指对压缩的弹簧的弹力示意图。
（_______）（2）如图（a ）所示，小华用20N 的力拉着重为30N 的行李箱行走，拉力的方向与水平面成30，请在图（b ）中画出行李箱所受拉力的示意图。
（________）（3）如图所示，把一个重力为1N 的铁锁用绳子悬挂起来，将锁拉到一定高度后放手，铁锁来回摆动，请画出铁锁摆到最高点时受到的重力及绳子拉力的示意图。
（________）【答案】见解析 见解析 见解析【详解】(1)[1]拇指对压缩的弹簧的弹力示意图，压力的方向沿弹簧方向，由于是压缩弹簧，故压力的方向向左，故过作用点画一条向左的线段，并在线段的末端标上向左箭头和F 压，故如下图所示：。
(2)[2]拉力的方向与水平面成30，故先用虚线画出水平线，然后过作用点画一条沿水平方向30°，画一条向上的线段，并在线段末标上向上的箭头和=20N F 拉，故如下图所示：。
(3)[3]铁锁摆到最高点时受到的重力及绳子拉力，故先找到锁的重心，过重心画一条竖直向G，绳子的拉力是沿绳方向，故过重心沿绳下的线段，故在线段末标上向下的箭头和=1N方向画一条线段，并在线段末标上向上的箭头和F拉，故如下图所示：。
2．（2021·苏州市工业园区第一中学八年级月考）请用力的示意图作出铅笔所受的弹力。
【答案】【详解】铅笔受到手指向下的压力与桌面对铅笔向上的支持力3．（2021·陕西西安市·高新一中九年级三模）如图所示，当小车遇到障碍物而停止时，车上的木块向前倒，请画出此时木块受到的重力和木块上的A点所受支持力的示意图。
【答案】【详解】如图所示，先用虚线连接对角线，即可找出重心，过重心做一条竖直向下的线段，并且标上竖直向下的箭头和G，过A点做接触面的垂线，并标上向上的箭头和F即可。
4．（2021·山东德州市·八年级期中）如图甲所示，一木块静止在斜面上，请在图中画出木块对斜面的压力F的示意图。
专题25 杠杆作图考点一动力（动力臂）、阻力（阻力臂）作图1．请画出如图中杠杆所受力的力臂。
【解析】图中杠杆的支点为O点，其中，杠杆受到了三个力的作用，根据力臂的定义分别画出其力臂，如图所示：2．用如图所示的夹子夹核桃，如果将核桃放在夹子里的同一位置（C或D），请你选择在A点或B点施加一个能够把核桃夹裂的最小力F，并画出这个力的示意图。
【解析】夹开核桃时核桃受到的力大小是一定的，根据力的作用是相互的，核桃对夹子的阻力大小也是一定的，将核桃放在夹子里的同一位置（C或D），阻力臂是一定的；由杠杆平衡条件F1L1＝F2L2可知，F2L2一定时，L1越长，F1越小；动力在B点时动力臂较长，所以在B点比A点省力，过B点垂直于OB，沿向下的方向画出最小力的示意图，如图所示：3．如图所示，拉杆式旅行箱可看成杠杆。
请画出拉杆箱在图示位置静止时受到重力的示意图和作用在A 点的力F的力臂。
【解析】重力的方向是竖直向下的，过物体的重心画一条带箭头的竖直向下的有向线段，用G表示；反向延长力F的作用线，由支点O向F的作用线做垂线，垂线段的长度为F的力臂L．如图所示：4．请在图中画出作用在A点的力F的力臂。
【解析】由图示可知，指甲刀有三根杠杆组成，手柄CBA的支点是B，反向延长动力F的作用线，然后从支点B向动力F的反向延长线作垂线段，即为作用在A点的力F的力臂L；如图所示：5．在图中分别画出杠杆处于平衡状态时F1和F2的力臂L1和L2。
【解析】找出支点，从O做F1的反向延长线的垂线段就是F1的力臂，从O做F2的反向延长线的垂线段就是F2的力臂。
如图所示：6．活塞式抽水机是农村经常使用的取水设备，图中AOB部分工作时可以看做杠杆，请你画出F1的力臂。
【解析】图中AOB部分工作时可以看做杠杆，支点为O，延长F1的作用线，从支点到力F1的作用线作垂线段，即可作出F1的力臂L1，如图所示：7．请在杠杆上画出动力F1的示意图和阻力F2的力臂L2。
作图题9 作力的示意图、图示一.作图技巧：画力的示意图：（1）力的示意图指用一根带箭头的线段来表示力．箭头的方向表示力的方向；线段的起点或终点表示力的作用点．（2）画力的示意图的步骤：①确定受力物体；②在受力物体上画出力的作用点；③确定力的方向后沿力的方向画一条线段；④在线段的末端标箭头，在箭头旁标出所画力的符号、数值大小和单位．画力的图示的步骤：1.选定标度；2.找作用点,作为线段的起点.沿力的方向.画一条线段，线段的长短表示力的大小；3.在线段的末端画个箭头表示力的方向;4.标明力的大小,符号。
二、真题精练1.（2020·威海）如图所示，用滑轮组提升物体，已知滑轮质量均为2kg，物体重100N，绳子能承受的最大拉力为50N。
请画出绳子的正确绕法，并在绳的末端标出力的方向。
（不考虑绳重及摩擦）2.（2020·南宁）请在图中画出绳子的绕法，使滑轮组达到最省力的效果｡3.（2020·凉山）如图所示，某人站立在地面上用滑轮组将物体A匀速向上拉起，请在图中用笔画线代替绳子画出所用滑轮组绳子绕法。
4.（2017九上·灌南期中）站在地面上的人想用尽可能小的力提升水桶。
请在图中画出滑轮组绳子的绕法。
5.（2017八下·南江期末）小华和他的兴趣小组利用如图所示的滑轮组进行实验，人以600N的力向下拉绕在滑轮组上的绳子的一端，10秒钟绳端移动了1.5m，重物上升0.5m，请画出小华兴趣小组所用滑轮组的绕线情况。
6.（2017八下·鄂州期末）请你用笔画线代替细线，按图中要求将两个滑轮连接成滑轮组．7.（2017八下·抚宁期末）建筑工地上，工人师傅将如图丙所示的滑轮装配成最省力的滑轮组，利用它站在地面上向下拉绳提升重物．请在图中画出滑轮组的绕线．8.（2017八下·抚宁期末）站在地面上的人想用尽可能小的力提升水桶．请在图中画出滑轮组绳子的绕法．9.（2017八下·岳池期末）小阳站在地面上，要利用两个滑轮组装成的滑轮组将重物提升到楼上．请在图中画出最省力的滑轮组绕绳方法．10.（2017八下·永登期末）如图所示，用滑轮组沿水平地面拉动物体A，请画出最省力的绕绳方法．三．模拟演练1.如图，人站在地面上将重物拉起，画出滑轮组最省力的绕线方法．2.下图中，站在地面上的小华借助滑轮组匀速提升重物，请画出最省力的绕线方法．3.如图所示，某人站在地上使用滑轮组提升重物，请你在答题卡上画出他使用滑轮组最省力的绕法．4.如图所示，要以最省力的方式拉动汽车，请画出滑轮组的绕绳方式．5.用滑轮组提升重1000N的物体。
如果每个滑轮重50N，绳子能承受的最大拉力为500N.请在图中画出绕绳方法。
6.（2017八下·鄂托克旗期末）请在图中用笔画线代替绳子，将两个滑轮连成滑轮组，要求人力往下拉绳使重物升起．7.（2017九下·薛城期中）如图所示，画出滑轮组最省力的绳子绕法．8.（2012·桂林）用滑轮组提升物体，在图中画出最省力的绕线方法．9.用滑轮组拉出陷人泥中的汽车．在图中画出最省力的绳子绕法．10.有一个机械效率为90%的滑轮组，用它向下拉起重为252N的物体时，用了70N的拉力，请你在如图所示的四个图中，选择一个符合条件的装置，并为它绕线．作图题10 杠杆五要素作图（原卷版）-冲刺2021年中考物理专题精做精练（通用版）一．作图技巧：（一）.1．杠杆(1)定义：在力的作用下能绕着固定点转动的硬棒叫杠杆。
①形状：可直可曲，形状任意。
②在力的作用下不易发生形变。
(2)五要素(如图所示)①支点(O)：杠杆绕着转动的点。
②动力(F1)：使杠杆转动的力。
③阻力(F2)：阻碍杠杆转动的力。
④动力臂(l1)：从支点到动力作用线的距离。
⑤阻力臂(l2)：从支点到阻力作用线的距离。
动力、阻力都是杠杆受到的力，所以作用点在杠杆上；它们使杠杆的转动的方向相反。
（二）已知动力或阻力作力臂【方法指导】：1.找支点（杠杆转动时杠杆上“不动”的点）2.找出动力或阻力的作用点 3.作出力的作用线（及过力的作用点，沿力的方向所作的直线）4.作垂线（及从支点作动力或阻力作用线的垂线）5.标出相关符号（及垂直符号、力臂的表示字母）（三）.已知力臂作动力或阻力【方法指导】： 1.过力臂的端点作力臂的虚垂线（必须与杠杆相交） 2.判断力的方向（动力与阻力使杠杆转动的方向相反即若动力使杠杆沿顺时针转动，则阻力就必须使杠杆沿逆时针方向转动） 3.变虚为实（即将虚线与杠杆的交点与表示力的方向的箭头之间改为实线）（四）作最小力1.在杠杆上找出距支点O最远的点标为A2.用虚线连接OA3.过A点作OA的虚垂线（必须与杠杆相交）4.判断力的方向（动力与阻力使杠杆转动的方向相反即若动力使杠杆沿顺时针转动，则阻力就必须使杠杆沿逆时针方向转动）5.变虚为实（即将虚线与杠杆的交点与表示力的方向的箭头之间改为实线）二、真题精练1.（2020·西藏）如图所示，一物体静止在斜面上，图中已经画出了支持力的示意图，请画出物体受到的重力与摩擦力的示意图。
2.（2020·南京）如图（a）所示，空缆车随缆绳做匀速直线运动，在图（b）中画出缆车的轿厢（以方框表示）受力示意图（不计空气阻力）。
3.（2020·连云港）如图所示，物体A放在B上，在水平拉力F作用下一起向右做匀速直线运动，不计空气阻力，画出物体A的受力示意图。
4.（2020·襄阳）请画出木块所受重力的示意图。
5.（2020·河南）将细线一端固定在烧杯底部，另一端固定在乒乓球上。
烧杯加水后静止在斜面上，如图所示。
不计乒兵球的重力，请以球心为作用点画出乒乓球受到的浮力和拉力的示意图。
6.（2020·大庆）如图，一个重为G的木块沿着粗糙竖直墙壁匀速下滑，请画出物块的受力示意图。
7.（2020·临沂）在图中，作出静止在斜面上的物体所受重力的示意图，O是物体的重心。
8.（2020·菏泽）如图一木块静止在水面上，请作出木块所受重力和浮力的示意图。
9.（2020·毕节）一个木块从斜面上滑下，在水平面上继续滑动，请分别画出木块在斜面和水平面时木块所受重力的示意图。
10.（2020·南充）物体A与弹簧连接，静止在光滑的斜面上，请画出物体A所受弹力的示意图。
11.（2019八下·湖滨月考）一木块从斜面上滑下，画出它所受的摩擦力的示意图。
12.（2019八下·南通月考）如图所示，物体在光滑的斜面上向下滑，请面出斜面上物体受力的示意图。
13.（2019·昭平模拟）请你在下图中画出静止在水中的小球所受力的示意图．14.（2019·齐河模拟）如图所示，乒乓球漂浮在水面上，请画出乒乓球受到的重力G和浮力F浮的示意图。
15.（2019·陕西模拟）如图所示，是某同学站在商场内的自动扶梯上，与扶梯一起以1m/s的速度匀速向上运动。
请你画出该同学所受力的示意图。
三．模拟演练1.（2019·巴彦淖尔模拟）如图，重为20N的物块静止在斜面上，请画出该物块所受重力的示意图。
2.（2019·邗江模拟）一人站在电梯上随电梯一起匀速上升，如图所示，画出人的受力示意图。
3.（2019·龙华模拟）如图所示，两个匀质长方体A，B叠放在水平桌面上，水平拉力F作用在物体B上，使物体A，B一起沿水平桌面做匀速直线运动，请作出物体A受力的示意图4.（2019八下·峄城月考）如图所示，物体A处于静止状态，小车在拉力F作用下向右加速运动．请在图中画出物体A所受的支持力N和摩擦力f的示意图(力的作用点图中已标出)．5.（2019八下·江门月考）重为10N的木块在光滑斜面滑下过程中，请作出木块所受的力和木块对斜面的压力。
6.（2019八下·鱼台月考）（1）如图所示，小球在竖直细绳的拉力作用下在光滑斜面上处于平衡状态，请画出小球的受力示意图。
（2）如图所示，商场的电梯匀速斜向上运动，请画出站在电梯上相对电梯静止的人的受力示意图。
7.如图所示，一小木块从斜面上滑下，在粗糙的水平面上滑动一段距离后便停下来。
请你画出木块在水平面上滑动时的受力示意图。
8.如图，一个木块A放在粗糙的长木板B上，弹簧秤一端接A，另一端固定在墙壁上，长木板B 放在水平地面上，在外力F作用下，B向左运动而A保持静止，作出物体A的受力示意图。
9.如图是正在足球场上滚动的足球，请画出足球受到的摩擦力的示意图。
10.（2019九上·松江期末）如图所示，物体A对斜面的压力为8牛。
请用力的图示法画出A对斜面的压力。
11.（2018·临沂）如图所示，物体沿斜面匀速下滑，请画出物体所受重力G、支持力F及滑动摩擦力f的示意图（O为物体的重心）。
12.（2018八上·邵阳月考）某人站在小车里，随小车在水平地面上做匀速直线运动，画出人的受力示意图。
13.（2018八上·青岛月考）如图所示，一物体沿粗糙斜面匀速下滑，请你作出该物体所受摩擦力的示意图（要求该力的作用点画在物体的重心上）。
14.（2018·百色）木块A放在斜面上，如图中画出木块所受重力G和斜面对它支持力F的示意图。
15.（2018八下·定陶期中） 如图所示的小球受到的重力为6N ，用给定的标度画出它受到重力的图示。
作图题11 滑轮组作图（原卷版）-冲刺2021年中考物理专题精做精练（通用版）一．作图技巧滑轮组绕线作图（1）绳子段数n 的计算方法：①距离关系确定：n ＝Sh(S 为绳端移动距离，h 为重物移动距离)；②力关系确定：F G n 总。
（2）找“起点”：根据“奇动偶定”的原则确定绳子的起点位置，即若n 为偶数，绳子从定滑轮绕起，若n 为奇数，绳子从动滑轮绕起。
二．真题精练1.（2020年西藏中考真题）如图所示，一物体静止在斜面上，图中已经画出了支持力的示意图，请画出物体受到的重力与摩擦力的示意图。
2.（2020年南京中考真题）如图（a ）所示，空缆车随缆绳做匀速直线运动，在图（b ）中画出缆车的轿厢（以方框表示）受力示意图（不计空气阻力）。
3.（2020年连云港中考真题）如图所示，物体A放在B上，在水平拉力F作用下一起向右做匀速直线运动，不计空气阻力，画出物体A的受力示意图。
4.（2020年襄阳中考真题）请画出木块所受重力的示意图。
5.（2020年河南中考真题）将细线一端固定在烧杯底部，另一端固定在乒乓球上。
烧杯加水后静止在斜面上，如图所示。
不计乒兵球的重力，请以球心为作用点画出乒乓球受到的浮力和拉力的示意图。
