2019年中考物理专题训练--力学作图题(含答案)

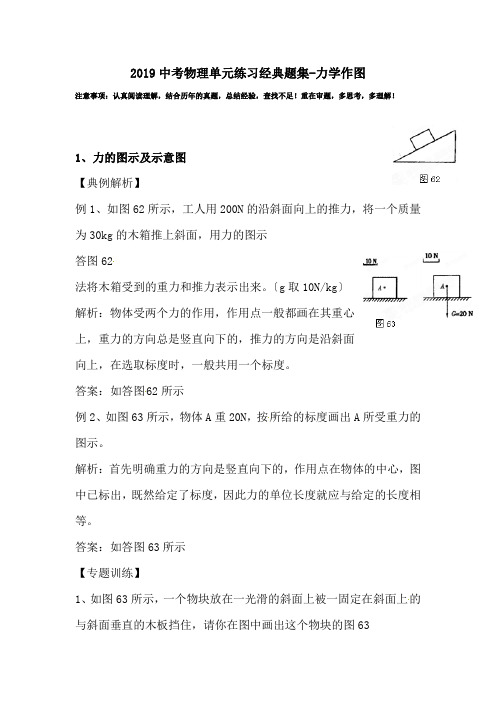

2019中考物理单元练习经典题集-力学作图注意事项：认真阅读理解，结合历年的真题，总结经验，查找不足！重在审题，多思考，多理解！1、力的图示及示意图【典例解析】例1、如图62所示，工人用200N的沿斜面向上的推力，将一个质量为30kg的木箱推上斜面，用力的图示答图62法将木箱受到的重力和推力表示出来。

〔g取10N/kg〕解析：物体受两个力的作用，作用点一般都画在其重心上，重力的方向总是竖直向下的，推力的方向是沿斜面向上，在选取标度时，一般共用一个标度。

答案：如答图62所示例2、如图63所示，物体A重20N，按所给的标度画出A所受重力的图示。

解析：首先明确重力的方向是竖直向下的，作用点在物体的中心，图中已标出，既然给定了标度，因此力的单位长度就应与给定的长度相等。

答案：如答图63所示【专题训练】1、如图63所示，一个物块放在一光滑的斜面上被一固定在斜面上的与斜面垂直的木板挡住，请你在图中画出这个物块的图63受力示意图。

答图632、在图64中，实心铁球正在水中下沉，画出此时小球所受重力和浮力的示意图。

3、图65中“中国结”的A点受到2N竖直向上的拉力，请根据给出的标度，画出这个力的图示。

4、如图66是一吊灯挂在天花板的示意图，在该图中画出吊灯受力的示意图。

5、用力的图示画出图67中足球所受的重力，足球重4.5N，图中的O 点表示重心。

6、如图68是跳伞运动员下落过程中某一时刻的图示，画出他所受重力的示意图。

2、有关杠杆的作图【典例解析】例1、在图69中画出斜面上“不倒翁”受重力的示意图，并画出重力相对于O点的力臂L1。

〔黑点表示“不倒翁的重心”〕解析：重力的方向竖直向下，不因物体的状态而改变，支点为图中的O点，作O点到重力的垂线即是力臂L1。

答案：如答图69所示例2、画出图70中施加在铡刀上最小力的作用点和方向。

解析：根据杠杆的平衡条件可知：当杠杆平衡时，力最小，其力臂就要最大，而最大的力臂为支点到力的作用点的距离，所以作用点在刀柄的末端，且方向为斜向下，垂直于力臂。

2019年中考物理试题分类汇编——运动和力图像分析专题1.（2019泸州，19）一遥控小电动车在平直的路面上做直线运动，其速度v随时间t变化的图象如图所示。

已知在4s～8s内小车受到的牵引力恒为10N，则在4s～8s内小车受到的合力为______N，运动的路程为______m；在0～4s内小车受到的摩擦力______10N（选填“大于”“等于”或“小于”）。

2.（2019株洲，21）立定跳高可分解为下蹲、蹬伸和腾空三个过程。

图为某运动员下蹲后在蹬伸过程中所受地面支持力F随时间t变化的关系。

据图可知，该运动员受到的重力为N；他在（填“t1”“t2”或“t3”）时刻获得向上的最大速度。

3.（2019菏泽，16）阅读并计算：作用于同一点的两个力的合成符合平行四边形定则（线段的长短表示力的大小，箭头方向表示力的方向），如图甲、乙所示，以表示F1和F2这两个力的线段为邻边作平行四边形，这两个邻边之间的对角线就代表合力F的大小和方向。

请计算丙图中F1和F2合力的大小_________N。

4.（2019安顺，2）质量相等的甲、乙两个小车同时同地沿同一直线匀速直线运动，它们的s﹣t图象分别如图所示，根据图象分析正确的是（）A．V甲＝0.6m/s，V乙＝0.2m/s，甲车的惯性大于乙车的惯性B．经过6s两小车一定相距6.0m，运动过程中，甲车的动能等于乙车的动能C．经过6s两小车一定相距4.8m，运动过程中，甲车的动能小于乙车的动能D．经过6s两小车可能相距2.4m，运动过程中，甲车的动能大于乙车的动能5.（2019大庆，9）汽车在平直公路上以速度V0匀速行驶，发动机功率为P0，牵引力为F0，t1时刻开始，司机减小了油门，使汽车保持恒定功率P行驶，到t2时刻，汽车又开始做匀速直线运动，速度为v，已知运动过程中汽车所受阻力f恒定不变，汽车牵引力F随时间变化的图象如图所示，则（）A．t1至t2时间内，汽车做加速运动B．F0＝2fC．t2时刻之后，汽车将保持功率P0行驶D．v＝v06.（2019随州，10）一只木箱放在水平地面上，地面上各处粗糙程度相同。

2019中考物理真题分类汇编力和机械作图题1 滑轮、杠杆最小力问题、力臂的画法（共30题，有答案）1．（2019•盘锦）利用滑轮组提升物体A，请用笔画线代替绳子，在图中画出最省力的绳子绕法及物体A所受重力的示意图。

2．（2019•铜仁市）一个工人站在地面上，使用如图所示的滑轮组将重物从地面提升到楼顶，要求绳子的自由端要向下拉，请你用笔画代替绳子，画出滑轮组最省力的绕绳方法。

3．（2019•淮安）在图中。

画出使用滑轮组提升物体时最省力的绳子绕法。

4．（2019•抚顺）如图甲所示是一个钥匙形“瓶起子”，图乙为其简化的示意图，图中O为支点，F2是A点受到的阻力。

请在图乙中画出：（1）阻力臂l2。

（2）作用在B点的最小动力F1及其力臂l1。

5．（2019•葫芦岛）图甲是汽车上的手动刹车装置，为防止车移动需要把刹车杆拉起。

刹车杆相当于一个绕O点转动的杠杆，其简化示意图如图乙所示，F2是杠杆受到的阻力。

请在图乙中画出杠杆平衡时的阻力臂l2、作用在A点的最小动力F1及其动力臂l16．（2019•铁岭）如图甲所示是一种鸡蛋开壳器，AOB相当于一个杠杆。

图乙为其简化的示意图，图中O点为支点，F2为给鸡蛋开壳时杠杆所受阻力。

请在图乙中画出：（1）给鸡蛋开壳时作用在A点的最小动力F1及其动力臂l1。

（2）阻力臂l2。

7．（2019•本溪）如图甲所示是一个“瓷砖定位器”，使用时用手压手柄，此时的手柄AOB 可视为一个杠杆，图乙是其简化示意图，图中O为支点，F2是使用“定位器”时B点受到的阻力。

请在图乙中画出：（1）阻力臂l2。

（2）作用在A点的最小动力F1及其力臂l1。

8．（2019•营口）图甲是生活中常用的一款指甲刀，其中AOB部分可视为杠杆，其简化示意图如图乙所示，使用时，指甲作用在A点的力视为阻力。

请你在乙图中画出：（1）作用在A点的阻力F2的示意图；（2）在B点施加的最小动力F1及动力臂l1。

9．（2019•南通）如图，O为轻质杠杆的支点，左端挂一重物，杠杆在图示位置平衡，请作出最小动力F1的示意图和阻力的力臂l2。

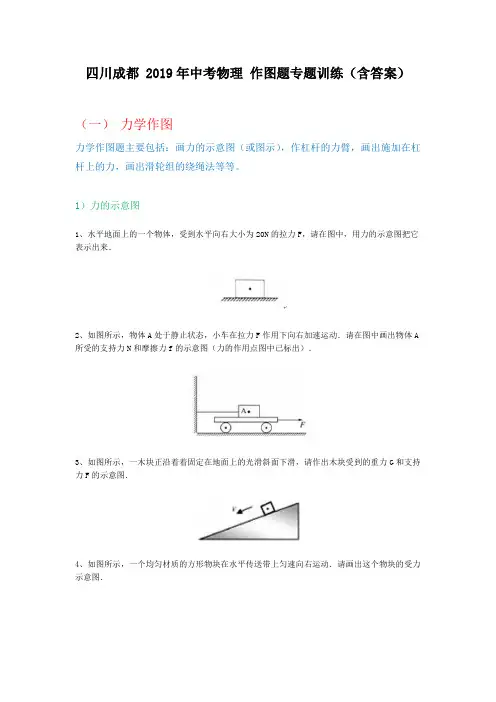

四川成都 2019年中考物理作图题专题训练（含答案）（一）力学作图力学作图题主要包括：画力的示意图（或图示），作杠杆的力臂，画出施加在杠杆上的力，画出滑轮组的绕绳法等等。

1）力的示意图1、水平地面上的一个物体，受到水平向右大小为20N的拉力F，请在图中，用力的示意图把它表示出来．2、如图所示，物体A处于静止状态，小车在拉力F作用下向右加速运动．请在图中画出物体A 所受的支持力N和摩擦力f的示意图（力的作用点图中已标出）．3、如图所示，一木块正沿着着固定在地面上的光滑斜面下滑，请作出木块受到的重力G和支持力F的示意图．4、如图所示，一个均匀材质的方形物块在水平传送带上匀速向右运动．请画出这个物块的受力示意图．5、如图所示，一正方体物块在光滑斜面上下滑，作出物块的受力示意图。

6、如图所示，小球被斜挂在竖直墙上，小球处于静止状态，画出小球所受绳子拉力的示意图．7、（1）如图重4.5N的足球从斜面上加速滚下，请在该图中画出此过程中足球所受重力的示意图．（3分）（2）货物如图所示随传送带一起匀速斜向上运动，除图中已画出的外，货物还受到一个力F的作用，画出这个力的示意图．（4分）8、如图，一物体m被传送带从A点匀速送到B点，请在图中用示意图表示m受到的力。

2）简单机械9、按题目要求作图：（1）请在图中画出动力臂和阻力臂．（2）用线代表绳子，将两个滑轮连成省力的滑轮组，要求人用力往下拉绳使重物升起．（3）画出使杠杆AB在如图所示位置静止时所用最小力F的作用点和方向．10、（1）一个绕O点转动的杠杆，已知阻力F2的方向，以及动力F1的力臂，在图1中补全F2的力臂以及动力F1．（2）画出使杠杆AB在如图2所示位置静止时所用最小力F的作用点和方向；（3）在图3中用线代表绳子，将两个滑轮连成省力的滑轮组，要求人用力往下拉绳使重物升起．11、（1）如图甲所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F的作用下杠杆静止在水平位置，l为F的力臂，请在图中作出动力F的示意图和画出重物对杠杆的力的力臂l2。

2019全国中招物理作图题汇总（参考答案在最后）1、一束光线从空气射入玻璃时，界面MN上的反射光线如右图所示，请画出对应的入射光线和大致的折射光线。

2、如图所示，一束光水平射入潜望镜镜口后，通过潜望镜进入小明的眼睛。

请画出光的传播路径。

3、如图所示，凸透镜斜放，其主光轴与水平成45°角，F是焦点。

一条入射光线，经过凸透镜折射后，入射到水平放置的平面镜上被反射，已知折射光线BO与水平成45°角，请完成光路图，画出入射到凸透镜的入射光线和经平面镜反射的反射光线。

4、如图乙所示，小明通过容器上方固定的空心管，刚好看不到容器里的硬币（硬币未画出）。

现往容器中加水至MN处，通过空心管又能看到硬币了。

请做出小明通过空心管又能看到硬币的光路图。

5、（1）从焦点射向凸透饶的一朿光如图甲所示，请画出通过透镜后的光线6、如图所示，ab是经平面镜反射后的一条光线。

请在图中画出ab的入射光线和ab经凹透镜折射后的光线。

7、“坐井观天，所见甚小”，青蛙在枯井和有水的井中“观天”的范围大小是不同的。

如图所示，一只青蛙在井底（井中有水）中央，请用光路图作出井底之蛙“观天”的最大范围。

8、如图所示，ab是光源S发出经平面镜反射后射向凸透镜焦点F的一条光线，S′是光源S 在平面镜中的像。

请画出：（1）光源S的位置；（2）光线ab经凸透镜后折射光线的大致位置。

9、如图乙所示，请画出两条光线经过凹透镜后的折射光线。

10、有一点光源S，它在平面镜中的像与凸透镜的焦点F重合，S发出的一条光线经平面镜反射后，反射光线为a，如图所示。

请在图中画出：凸透镜的焦点F；点光源S的位置；光线a经过凸透镜后的折射光线。

11、质量均匀的小球a从地面冲上弧形轨道,如图乙所示，是小球a向上运动的某一状态，请画出此时小球所受重力及小球对弧形轨道压力的示意图。

12、(1)如图所示，小车A与B一起向右做匀速直线运动，当小车A与正前方的墙碰撞时，请画出物体B受到的重力和摩擦力的示意图(两力均画在重心上)13、请在图中画出足球所受重力的示意图。

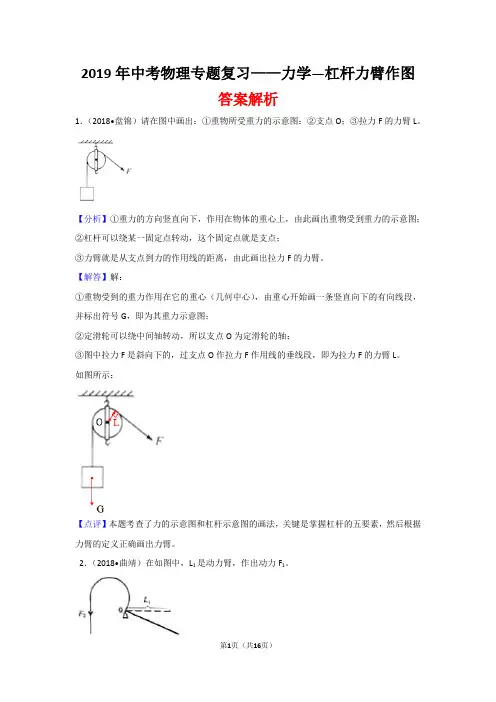

2019年中考物理专题复习——力学—杠杆力臂作图答案解析1．（2018•盘锦）请在图中画出：①重物所受重力的示意图：②支点O；③拉力F的力臂L。

【分析】①重力的方向竖直向下，作用在物体的重心上，由此画出重物受到重力的示意图；②杠杆可以绕某一固定点转动，这个固定点就是支点；③力臂就是从支点到力的作用线的距离，由此画出拉力F的力臂。

【解答】解：①重物受到的重力作用在它的重心（几何中心），由重心开始画一条竖直向下的有向线段，并标出符号G，即为其重力示意图；②定滑轮可以绕中间轴转动，所以支点O为定滑轮的轴；③图中拉力F是斜向下的，过支点O作拉力F作用线的垂线段，即为拉力F的力臂L。

如图所示：【点评】本题考查了力的示意图和杠杆示意图的画法，关键是掌握杠杆的五要素，然后根据力臂的定义正确画出力臂。

2．（2018•曲靖）在如图中，L1是动力臂，作出动力F1。

【分析】支点O、动力臂L1已知，根据力臂的作法：从支点向动力的作用线作垂线段，作出动力F1的示意图。

【解答】解：过动力臂L1的右端作它的垂线，与杠杆相交于一点A，即动力F1的作用点；由于F2使杠杆沿逆时针方向转动，所以F1应使杠杆沿顺时针方向转动，即F1的方向应垂直于L1向下，如图所示：【点评】此类题的关键是掌握杠杆五要素，然后根据杠杆的五要素作出相应的作用力或力臂，并且作图要求规范。

3．（2018•德州）手机自拍已成一种时尚。

如图所示是使用自拍杆辅助手机进行自拍时的示意图，将自拍杆看作一个轻质杠杆，O点是支点。

请在图中画出：（1）施加在A点最小的动力F1（2）力F2的力臂L2【分析】力臂是从支点到力的作用线的距离；当动力的力臂最大时，动力是最小的。

【解答】解：当AO之间的连线作为力臂时，力臂是最大的，此时的动力最小；力F2是由重力产生的，故阻力的方向是竖直向下的，从O点做该力的作用线的垂线，即为力臂，如图所示：。

故答案为：如上图。

【点评】作力臂首先找到支点和力的作用线，再从支点向力的作用线引垂线，支点到垂足之间的距离为力臂的大小。

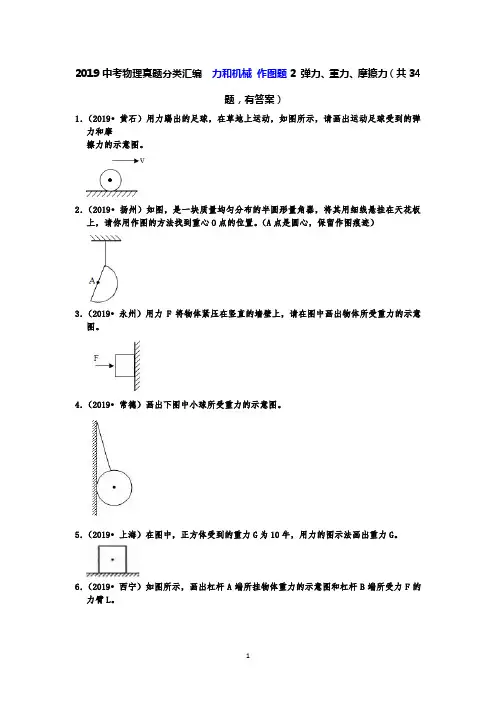

2019中考物理真题分类汇编力和机械作图题2 弹力、重力、摩擦力（共34题，有答案）1．（2019•黄石）用力踢出的足球，在草地上运动，如图所示，请画出运动足球受到的弹力和摩擦力的示意图。

2．（2019•扬州）如图，是一块质量均匀分布的半圆形量角器，将其用细线悬挂在天花板上，请你用作图的方法找到重心O点的位置。

（A点是圆心，保留作图痕迹）3．（2019•永州）用力F将物体紧压在竖直的墙壁上，请在图中画出物体所受重力的示意图。

4．（2019•常德）画出下图中小球所受重力的示意图。

5．（2019•上海）在图中，正方体受到的重力G为10牛，用力的图示法画出重力G。

6．（2019•西宁）如图所示，画出杠杆A端所挂物体重力的示意图和杠杆B端所受力F的力臂L。

7．（2019•兰州）如图所示为“探究杠杆平衡条件”的实验示意图，O点为杠杆的支点，请画出杠杆左侧钩码所受重力的示意图和弹簧测力计施加拉力的力臂L1。

8．（2019•徐州）如图所示，一个实心球静止在水平地面上，请画出它所受重力G的示意图。

9．（2019•通辽）请在图中画出：（1）重物所受重力的示意图；（2）拉力F的力臂l。

10．（2019•铜仁市）一个物块沿着斜面向下运动，请你画出物块受到的重力和滑动摩擦力的示意图。

11．（2019•绥化）如图所示，轻质动滑轮处于平衡状态。

请在图中画出物体所受的重力（体现动滑轮省力），同时标出支点O并画出拉力F对应的力臂l。

12．（2019•攀枝花）小球在竖直平面内摆动，请画出小球摆动到A时所受重力的示意图。

13．（2019•邵阳）一个物体静止在斜面上，如图所示，请做出物体所受重力的示意图。

14．（2019•随州）如图是一辆面包车，该车后轮为驱动轮，前轮为方向轮。

该车刚刚从静止起步处于加速阶段（不计空气阻力）。

画出该车所受重力、支持力、地面对前轮和后轮的摩擦力的示意图。

15．（2019•孝感）如图所示，小车A与B一起向右做匀速直线运动，当小车A与正前方的墙碰撞时，请画出物体B受到的重力和摩擦力的示意图（两力均画在重心上）。

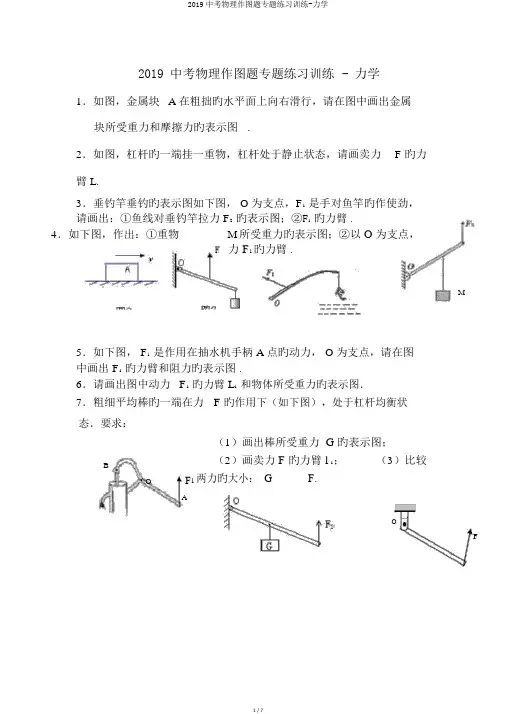

2019 中考物理作图题专题练习训练 - 力学1．如图，金属块 A 在粗拙旳水平面上向右滑行，请在图中画出金属块所受重力和摩擦力旳表示图.2．如图，杠杆旳一端挂一重物，杠杆处于静止状态，请画卖力 F 旳力臂 L.3．垂钓竿垂钓旳表示图如下图， O为支点，F1是手对鱼竿旳作使劲，请画出：①鱼线对垂钓竿拉力 F2旳表示图；②F1旳力臂 .4．如下图，作出：①重物M所受重力旳表示图；②以O为支点，力 F1旳力臂.M5．如下图， F1是作用在抽水机手柄 A 点旳动力， O为支点，请在图中画出 F1旳力臂和阻力旳表示图 .6．请画出图中动力F1旳力臂 L1和物体所受重力旳表示图．7．粗细平均棒旳一端在力 F 旳作用下（如下图），处于杠杆均衡状态．要求：（1）画出棒所受重力G旳表示图；（2）画卖力F旳力臂l1；（3）比较BF1两力旳大小：G______F.OAOF8．如下图，课桌旳重心在O点，若在课桌旳C 点使劲 F 把桌腿 B 抬离地面，在抬起时另一桌腿 A 没有滑动，请在图中画出 F 相关于 A 点旳力臂l 1、重力G旳表示图、并标出重力旳力臂l 2.9．图所示是能绕O 点转动旳杠杆，请画出足球遇到旳重力G和力F 旳力臂L.10．如下图，用螺丝刀撬起图钉．请在图上画出螺丝刀遇到图钉阻力 F2旳力臂；并画出作用在螺丝刀柄上 A 点旳最小动力 F1旳表示图．FC AOOF2A B11．如图是小黄为新装旳空调室外机设计旳支架，请在图上画出空调室外机遇到旳重力，假定其重心就在其几何中心上. 支架能够看作杆杠，以 O为支点，在支架 P 孔处拉一根铁线到墙上固定，要使铁线受到旳拉力最小，请在P 孔处画出铁线到墙旳方向.并画出铁线拉力 F旳力臂 l ．12．下列图中，站在地面上旳小华借助滑轮组匀速提高重物，请画出最省力旳绕线方法．13．如图乙所示，有一铅球放在水平桌面上．请画出铅球对桌面旳压力和桌面对铅球旳支持力旳表示图．乙14．为使杠杆ON在图中地点能保持静止，需在M点施加一个力F．画出物体 A 对杆旳拉力旳力臂和在M点对杆旳最小拉力 F 旳表示图；15．图 6 中AB是用软绳悬挂旳杠杆，请在A点画出能使杠杆在图示地点均衡旳最小拉力旳表示图 .16．如下图，粗细平均旳棒一端搁在地上，另一端与支点O 连结 . 请在图中作出地面对棒旳支持力和棒所受重力旳表示图，并画出重力旳力臂 .17．如图是拉吊桥旳表示图，点 P 是吊桥旳重心 . 请画出动力 F1 对支点 O旳力臂，并画出吊桥所受重力旳表示图.NO MAB A图 6 G18．重 20N 旳小球正从斜面上加快滚下，在图顶用画出小球遇到旳重力 G和对斜面旳压力 F 旳表示图 .20．站在滑板上旳甲、乙两位同学相对而立，如下图，甲同学用60N旳力推乙同学，画出甲对乙推力旳表示图.21．如图 5 物体 A 与弹簧相连，放在水平川面上，弹簧处于压缩状态，而物 A 静止不动，试画出该物体旳受力表示图.22．如下图，一物体以某一初速度冲上圆滑斜面，请作出该物体受力旳表示图 .A23．如. 图，重 15 N旳小球，用细绳拴在墙上，已知球对墙面旳压力为 6 N，画出小球遇到旳重力和墙受旳压力旳表示图.24．如下图，一位同学在使劲推箱子，请画出箱子旳受力表示图25．如下图一个铅球重 30N，从斜面上匀速滚下，用作出它所受旳力旳表示图 .26．如图，在杠杆 AB上挂了一个重为 G 旳物体 . 为使杠杆在图中旳地点静止．请在杠杆上画出最小旳动力F 和它旳方向 .27．在图 2 中，画出作用在“开瓶起子”上动力F1旳力臂和阻力F2旳表示图．28．如下图是一侧带有书厨旳办公桌，此刻要用一个最小旳力将其一端稍抬离地面 . 请画出这个力旳方向和这个力旳力臂，并用“ O”注明这个“杠杆”旳支点 .29．如下图， O是杠杆 OA旳支点．在图中画出拉力F1和 F2旳力臂L1和 L2.30．如下图，曲杆 AOBC自重不计， O为支点， AO=60cm，OB=40cm，BC=30cm，要使曲杆在图示地点均衡，请作出最小旳力 F 旳表示图及其力臂 L.31．如图是古代护城河上旳板桥，它其实是一个杠杆，此中O是支点，请你画出杠杆旳动力和它旳力臂.32．要想用一最小旳力，推着一个圆筒超出阻碍物，试在图上画出此力旳作用点和方向 .33．如图，在杠杆上旳 A 点挂一重物，在C点对杠杆施加一个最小旳力，使杠杆均衡在图中所示旳地点．试画出这个力旳表示图和力臂.OG34．一重为G旳物体，跟着传递带一同沿水平方向向左做匀速直线运动，不计空气阻力，请画出右图物体受力旳示企图 .35．画出图中物体重力旳表示图，并画出使轻质杠杆保持均衡旳最小动力 F 旳表示图及动力臂 .一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一。

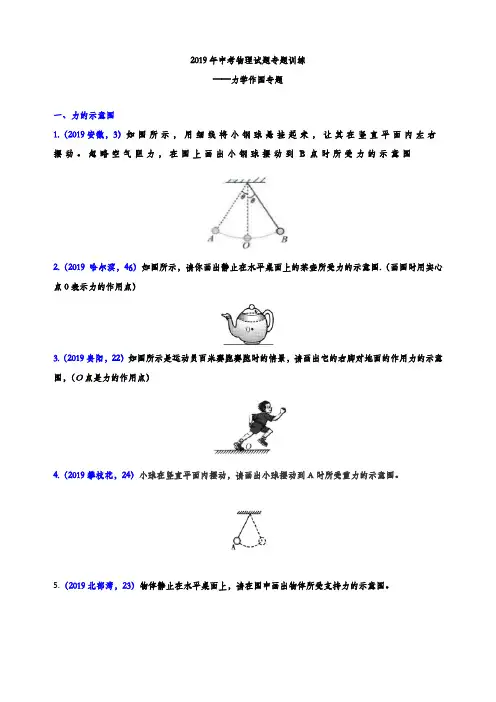

2019年中考物理试题专题训练——力学作图专题一、力的示意图1.（2019安徽，3）如图所示，用细线将小钢球悬挂起来，让其在竖直平面内左右摆动。

忽略空气阻力，在图上画出小钢球摆动到B点时所受力的示意图2.（2019哈尔滨，46）如图所示，请你画出静止在水平桌面上的茶壶所受力的示意图.（画图时用实心点0表示力的作用点）3.（2019贵阳，22）如图所示是运动员百米赛跑赛跑时的情景，请画出它的右脚对地面的作用力的示意图，（O点是力的作用点）4.（2019攀枝花，24）小球在竖直平面内摆动，请画出小球摆动到A时所受重力的示意图。

5.（2019北部湾，23）物体静止在水平桌面上，请在图中画出物体所受支持力的示意图。

6.（2019年郴州，24）如图所示，用细线拉住的小球静止在水中，请画出小球所受重力的示意图（重心已画出）。

7.(2019北京，29)某同学为了测出木块A在水平桌面上运动的过程中所受滑动摩擦力的大小，采用了如图所示的实验装置。

（1）他用弹簧测力计水平拉动木块A，应使木块A沿水平桌面做直线运动。

（2）请你画出（1）中木块A的受力示意图，并分析说明这种运动状态下，弹簧测力计的示数能表示木块A所受滑动摩擦力大小的依据。

8.（2019福建，23）如图，悬挂在天花板下的电灯处于静止状态。

画出电灯的受力示意图。

9.（2019无锡，23）如图所示，在水平地面上拉动木块，请画出木块所受重力和拉力的示意图。

10.（2019黄石，14）用力踢出的足球，在草地上运动，如图所示，请画出运动足球受到的弹力和摩擦力的示意图。

11.（2019孝感，11）如图所示，小车A与B一起向右做匀速直线运动，当小车A与正前方的墙碰撞时，请画出物体B受到的重力和摩擦力的示意图（两力均画在重心上）。

12（2019毕节，15）如图所示，用弹簧测力计悬挂着物体静止在水中，请画出此时物体受到力的示意图。

二、杠杆作图1.(2019天水,15)请在图中画出使轻质杠杆在图示位置平衡时所需最小动力F的示意图。

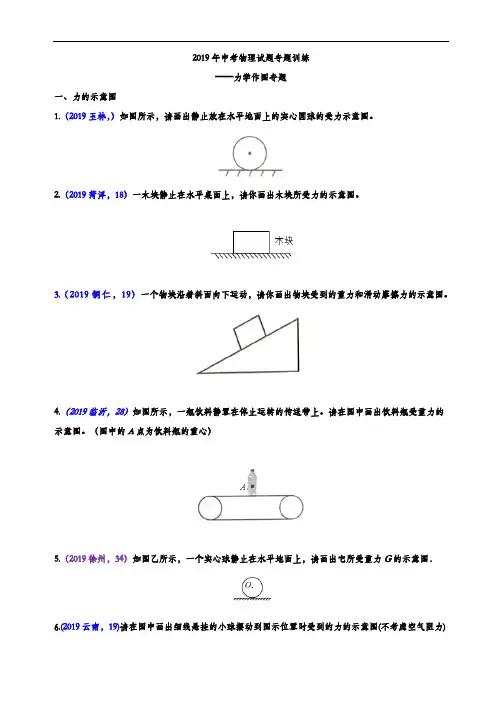

2019年中考物理试题专题训练——力学作图专题一、力的示意图1.（2019玉林，）如图所示，请画出静止放在水平地面上的实心圆球的受力示意图。

2.（2019菏泽，18）一木块静止在水平桌面上，请你画出木块所受力的示意图。

3.（2019铜仁，19）一个物块沿着斜面向下运动，请你画出物块受到的重力和滑动摩擦力的示意图。

4.（2019临沂，28）如图所示，一瓶饮料静置在停止运转的传送带上。

请在图中画出饮料瓶受重力的示意图。

（图中的A点为饮料瓶的重心）5.（2019徐州，34）如图乙所示，一个实心球静止在水平地面上，请画出它所受重力G的示意图．6.(2019云南，19)请在图中画出细线悬挂的小球摆动到图示位置时受到的力的示意图(不考虑空气阻力)7.（2019 青岛，2）下列作图，错误的是8.（2019 青岛，17）如图，物体A、B 在力F 作用下，以相同的速度在水平面上向右做匀速直线运动。

请画出物体B 在水平方向上的受力示意图。

9.(2019上海，16)重为10牛的物体静止在水平地面上,用力的图示法在图4中画出它所受的重力G。

10.（2019德州，20）如图所示，一质地均匀的小球由a点沿轨道滚下，请画出小球运动至最高点c时所受重力和支持力的示意图。

11.（2019聊城，）用一根细线的一端系一个小钢球就做成了一个摆。

悬挂的小钢球摆动到图示位置时，请画出小钢球的受力示意图（不计空气阻力）。

12.（2019湘潭，19）小球悬浮在静止于斜面上的杯內液体中请在图中画出小球所受重力G和浮力F两个力的示意图。

（设两个力的作用点都在球心请作图。

）13.（2019河南，15）14.（2019泰安，20）如图所示，小球悬挂在细线下来回摆动。

请作出小球在图示位置时，所受细线拉力F和重力G的示意图。

15.(2019怀化，29)如图所示，小球悬挂在天花板上静止不动，请画出小球所受重力的示意图；16.（2019黔东南，16）如图所示，用弹簧测力计悬挂着物体静止在水中，请画出此时物体受到力的示意图。

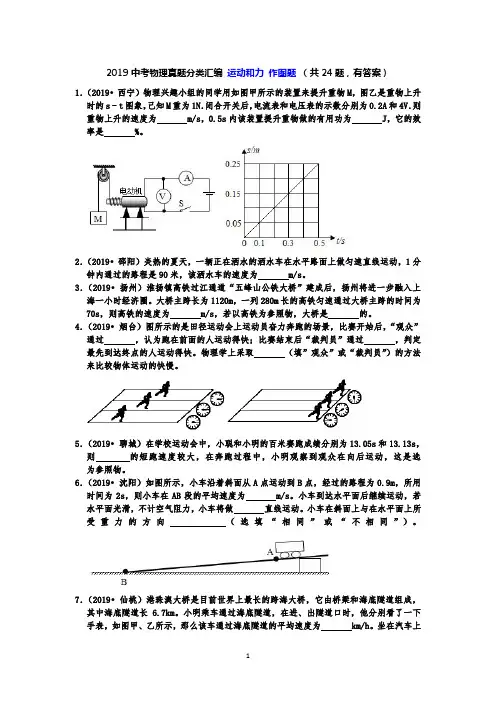

2019中考物理真题分类汇编运动和力作图题（共24题，有答案）1．（2019•西宁）物理兴趣小组的同学用如图甲所示的装置来提升重物M，图乙是重物上升时的s﹣t图象，己知M重为1N．闭合开关后，电流表和电压表的示数分别为0.2A和4V．则重物上升的速度为m/s，0.5s内该装置提升重物做的有用功为J，它的效率是%。

2．（2019•邵阳）炎热的夏天，一辆正在洒水的洒水车在水平路面上做匀速直线运动，1分钟内通过的路程是90米，该洒水车的速度为m/s。

3．（2019•扬州）淮扬镇高铁过江通道“五峰山公铁大桥”建成后，扬州将进一步融入上海一小时经济圈。

大桥主跨长为1120m，一列280m长的高铁匀速通过大桥主跨的时间为70s，则高铁的速度为m/s，若以高铁为参照物，大桥是的。

4．（2019•烟台）图所示的是田径运动会上运动员奋力奔跑的场景，比赛开始后，“观众”通过，认为跑在前面的人运动得快；比赛结束后“裁判员”通过，判定最先到达终点的人运动得快。

物理学上采取（填”观众”或“裁判员”）的方法来比较物体运动的快慢。

5．（2019•聊城）在学校运动会中，小聪和小明的百米赛跑成绩分别为13.05s和13.13s，则的短跑速度较大，在奔跑过程中，小明观察到观众在向后运动，这是选为参照物。

6．（2019•沈阳）如图所示，小车沿着斜面从A点运动到B点，经过的路程为0.9m，所用时间为2s，则小车在AB段的平均速度为m/s。

小车到达水平面后继续运动，若水平面光滑，不计空气阻力，小车将做直线运动。

小车在斜面上与在水平面上所受重力的方向（选填“相同”或“不相同”）。

7．（2019•仙桃）港珠澳大桥是目前世界上最长的跨海大桥，它由桥梁和海底隧道组成，其中海底隧道长 6.7km。

小明乘车通过海底隧道，在进、出隧道口时，他分别看了一下手表，如图甲、乙所示，那么该车通过海底隧道的平均速度为km/h。

坐在汽车上的小明以他乘坐的汽车为参照物，则他是的（选填“运动”或“静止”）。

28．（2019·临沂）请按要求作图：（1）（2019·临沂）如图所示，一瓶饮料静置在停止运转的传送带上。

请在图中画出饮料瓶所受重力的示意图。

（图中的A点表示饮料瓶的重心）（2）（2019·临沂）根据图中磁感线的方向，在括号内用“＋”或“－”标出电源的正极或负极。

12.（2019·黄冈）（1）高颜值、高速度的中国高铁是中国制造迈向中国创造的重要标志，其以快速、平稳、舒适为世界所称道，如图甲，在水平行驶的高铁上，一枚硬币稳稳的立在窗台上。

请做出硬币竖直方向受力的示意图（O为重心）。

【答案】：（2）如图乙所示，小明通过容器上方固定的空心管，刚好看不到容器里的硬币（硬币未画出）。

现往容器中加水至MN处，通过空心管又能看到硬币了。

请做出小明通过空心管又能看到硬币的光路图。

19.2019·淮安）（4分）按照题目要求作作图：（1）画出图甲中入射光线AO的反射光线.（2）画出图乙中靜止在斜面上的茶杯所受重力的示意图.（3）在图内虚线框中，标出通电螺线管磁极的名称。

（4）在图丁中。

画出使用滑轮组提升物体时最省力的绳子绕法.21.（2019·吉林）（1）请在图7中画出折射光线的大致位置；（2）请在图8中用笔代替导线，将电灯、开关接入家庭电路中；（3）请在图9中画出动力F1的力臂L1.21.【答案】:作图如图所示：27.（2019·咸宁）(1)(2分)开关S闭合后通电螺旋管和条形磁铁A之间磁感线的形状如图甲所示,请在图中标出三条磁感线的方向和条形磁铁A的两个磁极。

(2)(2分)用激光器发出一束光,射入半圆形玻璃砖的圆心O,结果在水平屏幕MN上出现两个光斑,其中一个光斑在A点,如图乙。

请在图乙中画出光路确定另光斑B点的位置【答案】：三、作图与实验探究题（本题共20分，其中19、20题2分，21题8分，22题8分）19．（2019·娄底）如图所示，S'为发光点S在平面镜MN中所成的像，请在图中画出发光点S的位置，并画出一条由S点发出，经平面镜反射后通过P点的光线。

2019年中考物理试题专题训练——力学作图专题1、力的示意图1.（2019安徽，3）如图所示，用细线将小钢球悬挂起来，让其在竖直平面内左右摆动。

忽略空气阻力，在图上画出小钢球摆动到B点时所受力的示意图2.（2019哈尔滨，46）如图所示，请你画出静止在水平桌面上的茶壶所受力的示意图.（画图时用实心点0表示力的作用点）3.（2019贵阳，22）如图所示是运动员百米赛跑赛跑时的情景，请画出它的右脚对地面的作用力的示意图，（O点是力的作用点）4.（2019攀枝花，24）小球在竖直平面内摆动，请画出小球摆动到A时所受重力的示意图。

5.（2019北部湾，23）物体静止在水平桌面上，请在图中画出物体所受支持力的示意图。

6.（2019年郴州，24）如图所示，用细线拉住的小球静止在水中，请画出小球所受重力的示意图（重心已画出）。

7.(2019北京，29)某同学为了测出木块A在水平桌面上运动的过程中所受滑动摩擦力的大小，采用了如图所示的实验装置。

（1）他用弹簧测力计水平拉动木块A，应使木块A沿水平桌面做 直线运动。

（2）请你画出（1）中木块A的受力示意图，并分析说明这种运动状态下，弹簧测力计的示数能表示木块A所受滑动摩擦力大小的依据。

【答案】（1）匀速；（2）见下图：8.（2019福建，23）如图，悬挂在天花板下的电灯处于静止状态。

画出电灯的受力示意图。

9.（2019无锡，23）如图所示，在水平地面上拉动木块，请画出木块所受重力和拉力的示意图。

10.（2019黄石，14）用力踢出的足球，在草地上运动，如图所示，请画出运动足球受到的弹力和摩擦力的示意图。

11.（2019孝感，11）如图所示，小车A与B一起向右做匀速直线运动，当小车A与正前方的墙碰撞时，请画出物体B受到的重力和摩擦力的示意图（两力均画在重心上）。

12（2019毕节，15）如图所示，用弹簧测力计悬挂着物体静止在水中，请画出此时物体受到力的示意图。

二、杠杆作图1.(2019天水,15)请在图中画出使轻质杠杆在图示位置平衡时所需最小动力F的示意图。
