2018年中考物理力学作图专题练习题

2018年全国各地中考物理压轴题汇编（山东专版）作图、解答题参考答案与试题解析一．作图题（共10小题）1．（2018•青岛）如图，F1、F2分别为凹透镜和凸透镜的焦点，且两透镜的左焦点重合，请画出图中光线经透镜折射后的完整光路。

解：平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点，该光线正好是通过凸透镜的焦点，经凸透镜后平行于主光轴射出，如图所示：2．（2018•淄博）请将电源、电流表，电压表三个元件的符号填入下图电路的虚线框内，并将电路补充完整。

要求：开关S闭合后，电流方向如图所示，移动滑动变阻器的滑片P，小灯泡L变亮时，电压表的示数变小。

解：要滑动变阻器改变灯泡的亮度，所以电源、滑动变阻器、灯泡和电流表串联；灯泡变亮时，说明通过灯泡的电流变大，由U=IR可知灯泡两端电压变大，而题中要求电压表示数变小，说明电压表和滑动变阻器并联；所以，电源在最左端的虚线框内，且上端为负极，这样可以满足电流方向如图所示；电压表和滑动变阻器并联，填在中间的虚线框内；电流表和滑动变阻器串联，应填在最右端的虚线框内；如下图所示：3．（2018•枣庄）按照要求作图。

如图所示，S是点光源，作出入射光线SO的反射光线和大致的折射光线。

解：根据反射角等于入射角在法线右侧的空气中画出反射光线；根据折射角小于入射角在法线右侧水中画出折射光线。

如图所示：4．（2018•青岛）设计一个病床呼叫电路。

要求：开关S1控制指示灯L1和电铃；开关S2控制指示灯L2和电铃。

请在图中连线，形成符合要求的完整电路图。

解：由题知，S1控制指示灯L1，S2控制指示灯L2，说明两灯互不影响，即两灯并联，而两个开关都能控制电铃，所以电铃串联在干路上，如图所示：5．（2018•东营）如图所示，请根据小磁针静止后的指向及所标电流的方向，画出螺线管导线的绕法。

解：小磁针的左端为S极、右端为N极，根据异名磁极相互吸引，同名磁极相互排斥，所以通电螺线管左端为N极、右端为S极；而电流从左端流入、从右端流出，则由安培定则可知螺线管的绕向如图所示：。

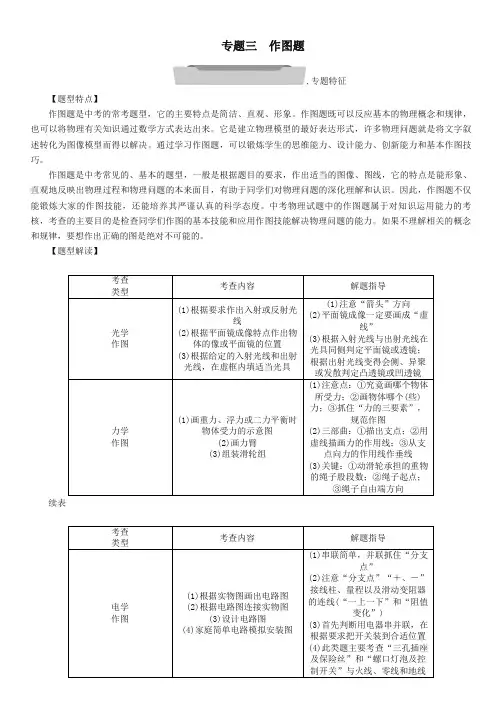

专题三作图题,专题特征【题型特点】作图题是中考的常考题型，它的主要特点是简洁、直观、形象。

作图题既可以反应基本的物理概念和规律，也可以将物理有关知识通过数学方式表达出来。

它是建立物理模型的最好表达形式，许多物理问题就是将文字叙述转化为图像模型而得以解决。

通过学习作图题，可以锻炼学生的思维能力、设计能力、创新能力和基本作图技巧。

作图题是中考常见的、基本的题型，一般是根据题目的要求，作出适当的图像、图线，它的特点是能形象、直观地反映出物理过程和物理问题的本来面目，有助于同学们对物理问题的深化理解和认识。

因此，作图题不仅能锻炼大家的作图技能，还能培养其严谨认真的科学态度。

中考物理试题中的作图题属于对知识运用能力的考核，考查的主要目的是检查同学们作图的基本技能和应用作图技能解决物理问题的能力。

如果不理解相关的概念和规律，要想作出正确的图是绝对不可能的。

【题型解读】续表【解题技法】光学作图题(1)内容：光的直线传播、小孔成像、影子的形成、光的反射、平面镜成像、光的折射、凸透镜成像等。

(2)作图方法：根据光学定律、规律、原理或性质，结合几何知识作图。

(3)注意事项：光线用箭头表示传播方向；法线、反向延长线、虚像画成虚线；平面镜成像时，像与物关于镜面对称，反射光线的反向延长线过像点；折射时，空气中的角大，理解透镜成像等。

题型一 光的反射作图【例1】(2014遵义中考)小芸家在装修房子时，为了美观，在客厅的天花板上安装了一块平面镜，如图所示，请在图中画出物体AB 在平面镜中所成的像。

【解析】先作出端点A 、B 关于平面镜的对称点A ′、B ′，用虚线连接A ′、B ′即为物体AB 的像。

【答案】如图所示：【方法归纳】平面镜成像的特点：像与物大小相等，连线与镜面垂直，到平面镜的距离相等，左右相反，即像与物关于平面镜对称。

注意平面镜成像的基本特点是物与像关于平面镜对称；所有的反射光线的反向延长线都要过像点。

题型二 光的折射作图【例2】(2016遵义中考)如图是一条从玻璃斜射入空气的光线，请在图中画出对应的反射光线和大致的折射光线，并标出反射角的大小。

2018年中考物理作图题专题训练(含答案)D26. 27. 28.29、图中，站在地面上的小华借助滑轮组匀速提升重物，请画出最省力的绕线方法．30、如图所示，某人站在A处用一根绳子和两个滑轮提起物体B，画出最省力的绕线29.30.31、如图所示，插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将各器件正确连入电路中：31.32、在图中标出磁感线的方向和小磁针的N极．33、将图中的电磁铁连入你设计的电路中（在方框内完成），要求：（1）电路能改变电磁铁磁性的强弱；（2）使小磁针静止时如图．34、如下右图，根据图中通电螺旋管的N极，请标出磁感线的方向和小磁针的N极，并在括号内标出电源的正、负极。

32. 33. 34.35、运用知识解决问题请根据图甲电路图，连接好图乙实物电路．35.36、试根据实物图在虚线框内画出它的电路图，并在图上标出S1、S2、S3、L1、L2。

36.2018年中考物理作图题专题训练(解析及答案）1、【考点】作光的反射光路图．【分析】本题有两种作法：第一种作法：根据反射光线反向延长过像点，作出发光点的像点S′，再根据平面镜成像的特点：像与物关于平面镜对称作出发光点S的位置，补出入射光线．第二种作法：根据光的反射定律：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角，作出两条反射光线的入射光线，交点即为发光点的位置．【解答】解：第一种作法：先将两条反射光线CA、DB反向延长交于一点S′，再通过平面镜作出S′的对称点S，即为发光点的位置，并连接SC、SD画出入射光线，如图所示：第二种作法：先过C点垂直镜面作出法线，在法线左侧指向入射点画出入射光线，注意反射角要等于入射角，同理画出反射光线DB的入射光线，两条入射光线的交点S即为发光点S的位置，如图所示：1.2、【考点】作光的反射光路图．【分析】首先要知道光的反射定律的内容：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角；其次能根据反射定律作出两条反射光线的入射光线，确定交点为发光点S的位置．【解答】解：过两个反射点垂直镜面作出两条法线，根据反射角等于入射角作出两条入射光线，交点为发光点S所在的位置．如图所示：3、【考点】作光的反射光路图．【分析】根据光线的反射定律，反射光线、入射光线和法线在同一平面上，反射角等于入射角．反射光线和入射光线分居法线两侧．【解答】解：过入射光线和水面的交点作一条垂直于水面的法线，根据反射角等于入射角，在法线的另一侧，可作出反射光线，并且标出反射光线的方向，如图所示：4、【考点】作光的反射光路图．【分析】根据平面镜成像的特点可知，物与像关于镜面对称，首先作出像点S′的物点S，连接PS′，与镜面的交点为入射点，再画出入射光线SO．【解答】解：作出像点S′的物点S，连接PS′，与镜面的交点为入射点O，再连接SO，画上箭头，如下图所示：2. 3. 4.5、【考点】平面镜成像的相关作图．【分析】平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像物关于平面镜对称，利用这一对称性作出AB的像．【解答】解：分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像．如图：【考点】平面镜成像的相关作图．6、【考点】作光的反射光路图；平面镜成像的相关作图．【分析】根据平面镜成像的原理，反射光线就像是从像点发出的一样，所以我们可以先找到发光点的像，连接像点与B点即可找到经过B点的反射光线．【解答】解：作发光点A在平面镜中的像A′．连接A′B，A′B与镜面的交点即为入射点．由入射点指向B的射线为反射光线．连接A点与入射点，由A点指向入射点的线段即为入射光线．故答案为：4. 6.7、【考点】作光的折射光路图．【分析】（1）先过入射点作出法线，然后根据入射光线、反射光线以及法线在同一平面内，并且入射角等于反射角，画出反射光线；（2）根据入射光线、折射光线以及法线在同一平面内，折射角小于入射角，确定折射光线的方向．【解答】解：过入射点作垂直于界面的法线，根据入射角等于反射角画出反射光线；根据折射角小于入射角画出折射光线．如图所示：8.（1）由题意可知，光由空气斜射进入水中，根据光的折射定律可知，折射光线向靠近法线方向偏折，根据折射角小于入射角画出入射光线的大致方向；（2）画出了入射光线，由光的反射定律可知，反射角等于入射角，据此画出反射光线；如图所示：7. 8.9、【考点】透镜的光路图．【分析】根据入射光线和折射光线的特点判断出光线是会聚的还是发散的，来确定透镜的类型．【解答】解：由给出的光线可知，原本向中间会聚的光线经透镜折射后变得平行不再会聚，故虚线框内是凹透镜．，如下图所示：10、【考点】透镜的光路图．【分析】在作凸透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图．【解答】解：平行于主光轴的光线经凸透镜折射后将过焦点．过光心的光线经凸透镜折射后传播方向不改变．如图所示：11、【考点】透镜的光路图；作光的折射光路图．【分析】（1）根据折射光线的特点，可以画出对应的入射光线．（2）折射与入射的关系：折射光线、入射光线、法线在同一个平面内，折射光线与入射光线分居法线两侧，光由空气斜射入水中时，折射光线向法线偏折，折射角小于入射角．【解答】解：（1）平行于主光轴的入射光线经过凸透镜折射后，折射光线过焦点，由此可以确定该条折射光线对应的入射光线．故画图如下（2）过入射点垂直界面作出法线，根据折射角小于入射角，在水中法线的另一侧作出折射光线，如图所示：9. 10. 11.12、【考点】透镜的光路图．【分析】先确定所给的入射光线和折射光线的特点，然后根据凹透镜的光学特点作图．【解答】解：延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，过光心的光线经凹透镜折射后传播方向不改变．如图所示：13、【考点】透镜的光路图．【分析】在作凸透镜或凹透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图．【解答】解：（1）平行于主光轴的光线经凸透镜折射后将过焦点；过焦点的光线经凸透镜折射后，平行于主光轴；如图所示：（2）平行于主光轴的光线经凹透镜折射后的光线的反向延长线过焦点；过光心的光线经凹透镜折射后传播方向不改变，如图所示：12. 13.14、【考点】透镜的光路图；平面镜成像的相关作图．【分析】①平面镜和凸透镜的关系是：平面镜和主光轴相交45°角放置，经凸透镜折射后的光线与主光轴平行；②对于凸透镜：过焦点的光线经凸透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凸透镜折射后折射光线通过焦点；③对于平面镜：反射光线与入射光线分居法线两侧，反射角等于入射角，折射光线与平面镜成45度角；根据以上内容和图示完成光路图．【解答】解：过焦点的光线经凸透镜折射后折射光线平行于主光轴；折射光线与平面镜成45度角射到平面镜上，根据反射角等于入射角，画出反射光线，如下图所示：15、【考点】重力示意图；压力及重力与压力的区别．【分析】重力是物体受到的力，因此根据规则物体的重心在物体的几何中心，重力的方向总是竖直向下的，过物体的重心表示出重力的方向即可；压力是接触面受到的力，因此压力的作用点在接触面上，即物体与接触面的中点；然后根据压力的方向垂直于受力面，并过压力作用点表示出压力的方向即可．【解答】解：过物体重心画带箭头的线段，方向竖直向下，符号为G；在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点画垂直于斜面、带箭头的线段，符号为F；如图所示：16.【解析】14. 15. 16.17、解：物体受到人为的压力水平向右，墙的支持力水平向左，重力竖直向下，摩擦力竖直向上，如图所示．在这几个力的作用下，物体处于静止状态，所以水平方向上压力和支持力是平衡力，竖直方向上重力和摩擦力是平衡力．18、【考点】力的示意图．【分析】根据小球悬浮在水中，则可判断小球受到的浮力与重力是一对平衡力，浮力方向竖直向上，大小等于重力，作用点在小球重心上作图即可．【解答】解：小球悬浮在水中，物体所受浮力的方向是竖直向上的，从重心开始竖直向上；画一条带箭头的线段表示出浮力，并标出F浮物体的重力与浮力大小相等，方向相反，作用点都在重心，同理作出重力的示意图，因为这两个力是一对平衡力，所以作图时两条线段长度要相等如下图所示：19、解：乒乓球所受浮力的方向是竖直向上的，从重心开始竖直向上画一条带箭头的线段表示出浮力，并标出F浮；乒乓球的重力与浮力大小相等，方向相等，作用点都在重心，同理做出重力的示意图，如图所示：【点评】作力的示意图，要用一条带箭头的线段表示力，线段的长度表示力的大小，箭头表示力的方向，起点或终点表示力的作用点．注意相等的力要画一样长．【解析】小球静止时受到平衡力，所以小球所受的浮力与重力是一对平衡力，重力的方向是竖直向下的，浮力的方向是竖直向上的，两个力作用点都是小球的重心，力的大小相等，如上图所示。

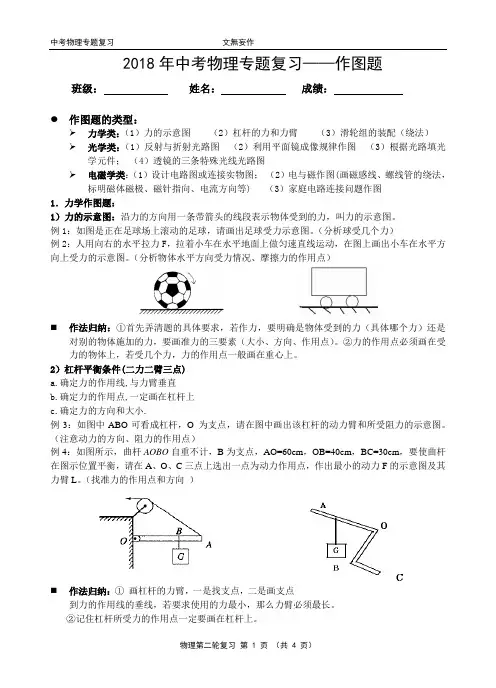

2018年中考物理专题复习——作图题班级：姓名：成绩：●作图题的类型：力学类：（1）力的示意图（2）杠杆的力和力臂（3）滑轮组的装配（绕法） 光学类：（1）反射与折射光路图（2）利用平面镜成像规律作图（3）根据光路填光学元件；（4）透镜的三条特殊光线光路图电磁学类：（1）设计电路图或连接实物图；（2）电与磁作图(画磁感线、螺线管的绕法，标明磁体磁极、磁针指向、电流方向等) （3）家庭电路连接问题作图1．力学作图题：1）力的示意图：沿力的方向用一条带箭头的线段表示物体受到的力，叫力的示意图。

例1：如图是正在足球场上滚动的足球，请画出足球受力示意图。

（分析球受几个力）例2：人用向右的水平拉力F，拉着小车在水平地面上做匀速直线运动，在图上画出小车在水平方向上受力的示意图。

（分析物体水平方向受力情况、摩擦力的作用点）⏹作法归纳：①首先弄清题的具体要求，若作力，要明确是物体受到的力（具体哪个力）还是对别的物体施加的力，要画准力的三要素（大小、方向、作用点）。

②力的作用点必须画在受力的物体上，若受几个力，力的作用点一般画在重心上。

2）杠杆平衡条件(二力二臂三点)a.确定力的作用线,与力臂垂直b.确定力的作用点,一定画在杠杆上c.确定力的方向和大小.例3：如图中ABO可看成杠杆，O 为支点，请在图中画出该杠杆的动力臂和所受阻力的示意图。

（注意动力的方向、阻力的作用点）例4：如图所示，曲杆AOBO自重不计，B为支点，AO=60cm，OB=40cm，BC=30cm，要使曲杆在图示位置平衡，请在A、O、C三点上选出一点为动力作用点，作出最小的动力F的示意图及其力臂L。

（找准力的作用点和方向）⏹作法归纳：①画杠杆的力臂，一是找支点，二是画支点到力的作用线的垂线，若要求使用的力最小，那么力臂必须最长。

②记住杠杆所受力的作用点一定要画在杠杆上。

3）滑轮组的装配（绕法）例5：要用一根绳子和两个滑轮提起物体，若不计滑轮重及摩擦而使拉力为物体重的1/3，请在图中画出绳子的正确绕法。

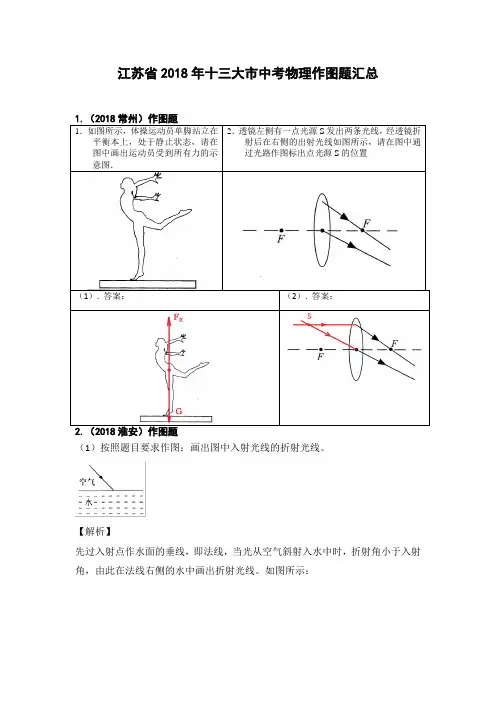

江苏省2018年十三大市中考物理作图题汇总1．如图所示，体操运动员单脚站立在平衡本上，处于静止状态，请在图中画出运动员受到所有力的示意图．2．透镜左侧有一点光源S发出两条光线，经透镜折射后在右侧的出射光线如图所示，请在图中通过光路作图标出点光源S的位置（1）. 答案：（2）. 答案：（1）按照题目要求作图：画出图中入射光线的折射光线。

【解析】先过入射点作水面的垂线，即法线，当光从空气斜射入水中时，折射角小于入射角，由此在法线右侧的水中画出折射光线。

如图所示：【点评】此题考查了折射光路的画法，关键是记熟光的折射定律，明确折射角与入射角的关系。

（2）画出图中静止在水平桌面上的茶杯对桌面压力的示意图。

【解析】画水杯对桌面的压力，受力物体是桌面，所以作用点在桌面上，从力的作用点起，沿力的方向画一条带箭头的线段。

如图：【点评】本题主要考查了学生对力的示意图的理解和掌握。

是一道基础题。

（3）画出图中动力F1的力臂L1。

【解析】已知支点为O，过点O作力F1作用线的垂线段，即为F1的力臂L1，如图所示：【点评】力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点。

②确定力的作用点和力的方向，画出力的作用线。

③从支点向力的作用线作垂线，支点到垂足的距离就是力臂。

（4）根据图中小磁针的指向标出电源的“+”、“﹣”极。

【解析】小磁针静止时S极靠近螺线管，则说明螺线管右侧为N极，则用右手握住螺线管，大拇指向右，则电流由左侧流入，即电源的左侧为正极；故答案如图所示：【点评】因我们常用小磁针来指示磁感线的方向，故本题也可由小磁针N极的指向来判断螺线管磁感线的方向，则根据磁感线的特点可判出磁极，再由右手螺旋定则判出电源的正负极。

3.（2018连云港）作图题（1）按照题目要求作图或作答：如图所示，请画出这束光线经过凹透镜后的折射光线。

【解答】解：入射光线平行于主光轴，所以该光线经凹透镜折射后，其折射光线的反向延长线过焦点。

连接入射光线一侧的焦点和折射点，并延长两点的连线，标出光线的方向。

精品基础教育教学资料，仅供参考，需要可下载使用！中考物理专题复习——力学--力的示意图二答案解析1．（2018•乌鲁木齐）如图所示，画出斜面上下滑的物体受到的重力和弹力示意图（O为两个力的作用点）。

【分析】力的示意图是用一个带箭头的线段把力的大小、方向、作用点三个要素表示出来，线段的长短表示力的大小，箭头表示力的方向，线段起点或终点表示力的作用点。

【解答】解：重力的方向竖直向下，弹力的方向垂直于斜面向上，作用点均在O点上，如图所示：【点评】画力的示意图的一般步骤为：一画简图二定点，三画线，四画尖，五把力的符号标尖边。

按照这个作图步骤，很容易能够画出指定力的示意图。

2．（2018•赤峰）如图所示，画出足球重力示意图。

【分析】重力是物体由于地球的吸引而受到的力，其方向永远竖直向下，因此在画足球所受重力时，也一定要把握这一点。

【解答】解：由于足球是形状规则的物体，其重心在其几何中心（球心）上；过球心做竖直向下的力，即为足球所受重力，如图所示：【点评】重力是一种最常见，也最特殊的力，它的大小、方向、作用点永远不会受到它的运动状态的影响。

3．（2018•临沂）如图所示，物体沿斜面匀速下滑，请画出物体所受重力G、支持力F及滑动摩擦力f的示意图（O为物体的重心）。

【分析】对物体进行受力分析可知，物体受到竖直向下的重力、垂直于接触面的支持力、沿斜面向上的摩擦力，重心都在物体的重心。

【解答】解：物体受到的重力G竖直向下、支持力F垂直于斜面向上，滑动摩擦力f平行于斜面向上，从重心开始沿力的方向作各力的示意图，如图所示：【点评】作力的示意图，要用一条带箭头的线段表示力，线段的长度表示力的大小，箭头表示力的方向，起点或终点表示力的作用点。

4．（2018•上海）在图中，小球受到的拉力为4牛。

用力的图示法画出此拉力。

【分析】要解决此题需要掌握力的图示的画法：将力的大小、方向、作用点表示在图上。

在画力的图示时，一定要注意画出标度。

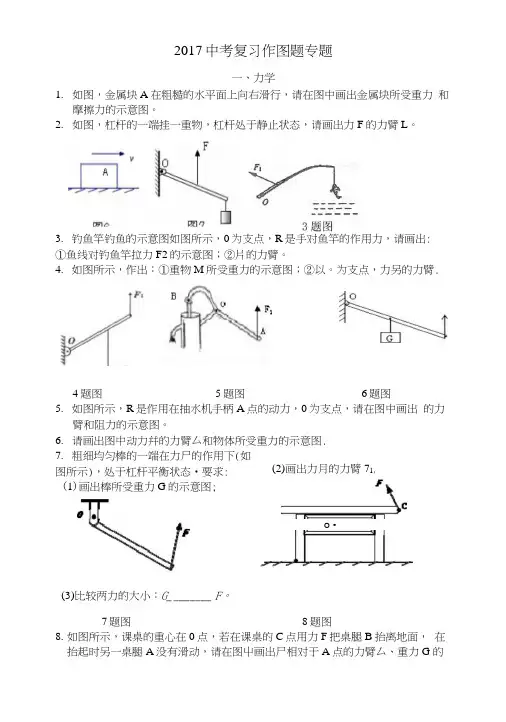

2017中考复习作图题专题一、力学1. 如图，金属块A 在粗糙的水平面上向右滑行，请在图中画出金属块所受重力 和摩擦力的示意图。

2. 如图，杠杆的一端挂一重物，杠杆处于静止状态，请画出力F 的力臂L 。

3. 钓鱼竿钓鱼的示意图如图所示，0为支点，R 是手对鱼竿的作用力，请画出: ①鱼线对钓鱼竿拉力F2的示意图；②片的力臂。

4. 如图所示，作出：①重物M 所受重力的示意图；②以。

为支点，力另的力臂.4题图 5题图 6题图5. 如图所示，R 是作用在抽水机手柄A 点的动力，0为支点，请在图中画出 的力臂和阻力的示意图。

6. 请画出图中动力幷的力臂厶和物体所受重力的示意图.7. 粗细均匀棒的一端在力尸的作用下(如图所示)，处于杠杆平衡状态•要求:(1)画出棒所受重力G 的示意图;(3)比较两力的大小：G_ _______ F 。

7题图 8题图8. 如图所示，课桌的重心在0点，若在课桌的C 点用力F 把桌腿B 抬离地面， 在抬起时另一桌腿A 没有滑动，请在图屮画出尸相对于A 点的力臂厶、重力G的(2)画出力月的力臂71； o •示意图、并标出重力的力臂厶。

9・图所示是能绕0点转动的杠杆，请画出足球受到的重力G和力F的力臂L. 10.如图所示，用螺丝刀撬起图钉.请在图上画出螺丝刀受到图钉阻力丘的力臂；并画出作用在螺丝刀柄上力点的最小动力幷的示意图.9题图10题图11・如图是小黄为新装的空调室外机设计的支架，请在图上画出空调室外机受到的重力，假设其重心就在其几何中心上。

支架可以看作杆杠，以0为支点，在支架P孔处拉一根铁线到墙上固定，要使铁线受到的拉力最小，请在P孔处画出铁线到墙的方向。

并画出铁线拉力尸的力臂上12.下图中，站在地面上的小华借助滑轮组匀速提升重物，请画出最省力的绕线方法.13.如图乙所示，有一铅球放在水平桌面上.请画出铅球对桌面的压力和桌面对铅球的支持力的示意图.14题图14.为使杠杆Q"在图中位置能保持静止，需在必点施加一个力F.画出物体A对杆的拉力的力臂和在掰点对杆的最小拉力尸的示意图;15.图中力於是用软绳悬挂的杠杆，请在力点画出能使杠杆在图示位置平衡的最小拉力的示意图。

2018年中考物理备考至作图题一、作图题（共38题）1.图如图所示，质量为3╳104kg的鲸静止在海里，g取10N/kg，画出鲸的受力示意图。

2.木块所受重力是100N，如图对它施加一个水平向左的30N的压力将他压在竖直墙面上处于静止，画出此时它受到的摩擦力并标出大小.3.如图所示，物块A随传送带一起向右匀速运动，请画出物块A所受力的示意图．4.在图中画出使轻质杠杆保持平衡的最小的力F的示意图及其力臂．5.如图所示的杠杆AOB，在杠杆A端挂一重物G，要求在B点施加一个最小的力，使杠杆在如图所示的位置平衡，请画出需要施加的最小的力的示意图．6.如图所示，画出使杠杆AB静止时所用最小力F的作用点和方向。

7.图中，（a）是打开的汽车后备箱盖，它被液压杆支撑（不计后备箱盖重）．关箱盖时，它可看作一个杠杆，（b）是其简化图：O 是支点，F2 是液压杆作用在A 点的阻力．请在图（b）中画出阻力臂l2 及在B 点关上后备箱盖的最小动力F1 的示意图．8.如左图所示，为按压式订书机，人手在A点施加压力F1，将订书机钉入B点下方的纸张中，纸张对订书机B点产生阻力F2，转轴O为支点，右图是该订书机的简化示意图，请在右图中画出阻力臂L2和人手在A点施加的最小动力F1．9.根据图所示，要求L l、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路，并在方框内画出所对应的电路图．10.根据如图甲所示的实物连线图，请在乙图的方框中画出对应的电路图.（要求连线要横平竖直，尽量使电路图简洁美观）11.如图中给出了几种元件，在图中用笔画线表示导线把电路元件连接起来，要求L1、L2并联，用滑动变阻器改变通过L1的电流大小，滑片P向左移动时灯L1变亮．并画出电路图．12.如图L1、L2是相同的两个灯泡，要求：开关闭合两灯同时亮，断开两灯同时灭，且开关闭合后A1的示数大于A2示数，连接实物图13.在图中所示的电路中，有两根导线尚未连接，请用笔线代替导线补上，补上后要求：①电压表测小灯两端电压；②闭合电键S，向a端移动滑动变阻器的滑片P，电压表示数变小．14.“阳光动力2号”飞机上装有平衡警示电路，其中S为正对驾驶员的重力开关，金属片M可绕O点自由转动．当机翼水平时，M在a、b中间．当飞机严重左倾时，绿灯亮、电铃响；当飞机严重右倾时，红灯亮、电铃响．请完成电路连接．15.小李同学测量某电路中小灯泡L2的电流时，所连的实物图如图所示，请检查如图的连线是否有错，若有错，请在有错的连线上打“╳”，并在图中画出正确的连线，注意连线不要交叉．16.家用电吹风，由电动机和电热丝等组成，为了保证电吹风的安全使用，要求只能吹热风或吹冷见，不能只发热不吹风；请在图中用铅笔画线连接好符合要求的电路图．17.将图中的元件连接。

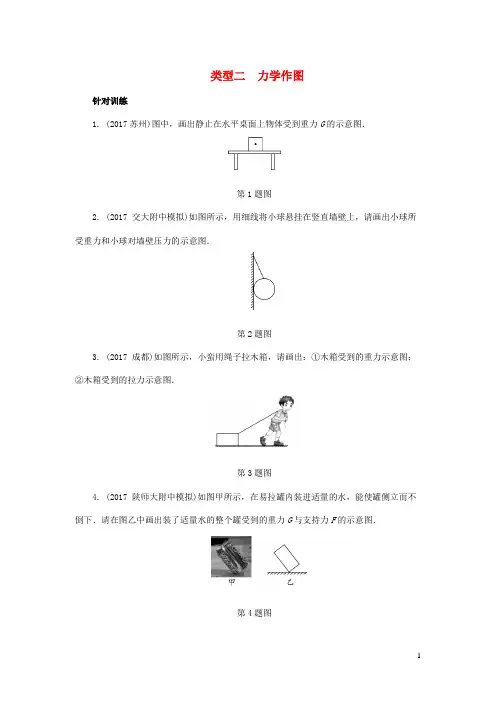

类型二力学作图针对训练1. (2017苏州)图中，画出静止在水平桌面上物体受到重力G的示意图．第1题图2. (2017交大附中模拟)如图所示，用细线将小球悬挂在竖直墙壁上，请画出小球所受重力和小球对墙壁压力的示意图．第2题图3. (2017成都)如图所示，小蛮用绳子拉木箱，请画出：①木箱受到的重力示意图；②木箱受到的拉力示意图．第3题图4. (2017陕师大附中模拟)如图甲所示，在易拉罐内装进适量的水，能使罐侧立而不倒下．请在图乙中画出装了适量水的整个罐受到的重力G与支持力F的示意图．第4题图5. (2017德州)如图所示，物体A处于静止状态，小车在拉力F作用下向右加速运动．请在图中画出物体A所受的支持力N和摩擦力f的示意图(力的作用点图中已标出)．第5题图6. (2017菏泽)如图所示，画出气球在空中所受浮力的示意图．第6题图7. (2017西工大附中模拟)如图所示，在游泳池的底部和侧壁，铺满了面积相等的小瓷砖，请画出水对A、B两瓷砖压力的示意图．第7题图【拓展提升】8. (2017郴州)请画出漂浮在水面上木块的受力示意图．第8题图9. (2017鄂尔多斯)观光缆车沿水平轨道做匀速直线运动如图，画出车中物体A的受力示意图．第9题图二．杠杆作图10. (2017交大附中模拟)如图所示，请画出使杠杆在图示位置保持平衡的最小力F的示意图及F的力臂L.第10题图11. (2017兰州)如图所示为某街道路灯悬挂的情境图．画出斜拉钢丝对横杆拉力F的示意图和对应的力臂L.第11题图12. (2017徐州)如图所示．用绳子将电线杆竖起，请画出此时拉力F的力臂L.第12题图13. (2017攀枝花)如图所示是静止在水平地面上的拉杆旅行箱的示意图，O是轮子的转轴，O′是箱体的重心．以O为支点，画出力F的力臂和箱体所受重力的示意图．第13题图14. (2017高新二校模拟)如图所示，用夹子夹住物体时，画出动力F1的力臂L1和阻力F2.第14题图15. (2017曲江一中模拟)请画出手柄受到的压力F的力臂．第15题图16. (2017陕师大附中模拟)如图所示的是盆栽植物的支撑架，O为支点，请画出阻力F2的力臂及动力F1.(保留作图痕迹)第16题图17. (2017铁一中模拟)请画出图中动力F1的力臂L1和20 N 的物体所受重力的示意图．第17题图18. (2017南京)如图所示，是一个电热水壶的简易图，在图中画出它所受重力的示意图(B为重心)；用力作用在壶盖上A点时，可将壶盖打开．请在A点画出所需最小力F的示意图(O为支点)．第18题图三．滑轮组作图19. (2017淮安)画出图中使用滑轮组提升物体最省力的绳子绕法．第19题图20. 如图，站在地面上的人用滑轮组提升重物，作出最省力的绕线方式．第20题图答案1. 如答图所示第1题答图2. 如答图所示第2题答图【解析】重力的方向竖直向下，压力的作用点是球与墙壁的接触点，然后过作用点作垂直于墙壁，并指向墙里面的压力．如答图所示．3. 如答图所示第3题答图【解析】重力的方向是竖直向下的，拉力的方向沿着绳子的方向，作用点在物体的重心．4. 如答图所示第4题答图【解析】罐侧立而不倒，说明其静止，受到平衡力的作用，而罐只受两个力——重力和地面对它的支持力的作用，所以这两个力是平衡力，等大而反向，而且共线，据此可以作出力的示意图．如答图所示．5. 如答图所示第5题答图【解析】以物体A为研究对象，受向左的拉力和向右的摩擦力才会平衡保持静止；支持力方向竖直向上，过物体的重心，分别沿支持力和摩擦力的方向画一条有向线段，并分别用N和f表示，如答图所示．6. 如答图所示第6题答图【解析】气球在空中所受的浮力方向是竖直向上的．如答图所示．7. 如答图所示第7题答图【解析】由于液体内部向各个方向都有压强，因此液体向各个方向都有压力．压力垂直作用在游泳池侧壁和底部，并且压力随深度的增大而增大，如答图所示．【拓展提升】8. 如答图所示第8题答图【解析】漂浮在水面上的木块，处于平衡状态，受到重力和浮力作用，而且是一对平衡力；重力从重心竖直向下画，浮力从重心竖直向上画，标出符号G和F浮，注意两条线段的长度相等，在线段末段标上箭头，如答图所示．9. 如答图所示第9题答图【解析】观光缆车沿水平轨道匀速直线运动，物体A受到重力和缆车对其的支持力，这两个力是一对平衡力，都作用在物体A的重心，大小相等，方向相反．如答图所示．10. 如答图所示第10题答图11. 如答图所示第11题答图【解析】拉力的作用点在横杆上，从作用点开始，沿力的方向画一条带箭头的线段，标出F，即为F的示意图；从支点O向F所在的直线作垂线段，并标出L，即为拉力F的力臂．如答图所示．12. 如答图所示第12题答图【解析】支点为杆子底部与地面的交点，力臂为支点到力的作用线的距离．13. 如答图所示第13题答图【解析】过支点O作F的作用线的垂线段即为F的力臂L，过O′作竖直向下的作用力G即为箱体所受重力．如答图所示．14. 如答图所示第14题答图【解析】用夹子夹物体时，动力来自钢丝，阻力来自被夹的物体，而且动力和阻力上下两个方向都存在，我们画出其中的一个即可．如答图所示．15. 如答图所示第15题答图【解析】支点如图中O点所示，延长力的作用线，然后过支点O向力F的作用线作垂线段，就是力F的力臂，如答图中L所示．16. 如答图所示第16题答图【解析】已知阻力和支点，过支点给阻力的作用线做垂线段即为阻力的力臂L2；动力是绳子对杠杆斜向上的拉力，作用在绳子与杠杆的接触点，方向沿绳子斜向上，具体如答图所示．17. 如答图所示第17题答图【解析】由图可知支点是O点，从O点向动力F1的作用线作垂线，支点到垂足的距离就是力臂L1；重力的方向总是竖直向下的，重力的作用点要画在物体重心上，大小为20 N，如答图所示．18. 如答图所示第18题答图【解析】重力的作用点在物体的重心上，方向竖直向下，用虚线连接支点与动力作用点为最长力臂，过支点O作该连线的垂线段，即最小力．如答图所示．19. 如答图所示第19题答图【解析】由一个定滑轮和一个动滑轮组成的滑轮组，承担物重的绳子最多3段，此时最省力，如答图所示．20. 如答图所示第20题答图【解析】因为是人站在地面上用滑轮组提升重物，所以由2段绳子承担物重，是最省力的绕绳方法．如答图所示．11。

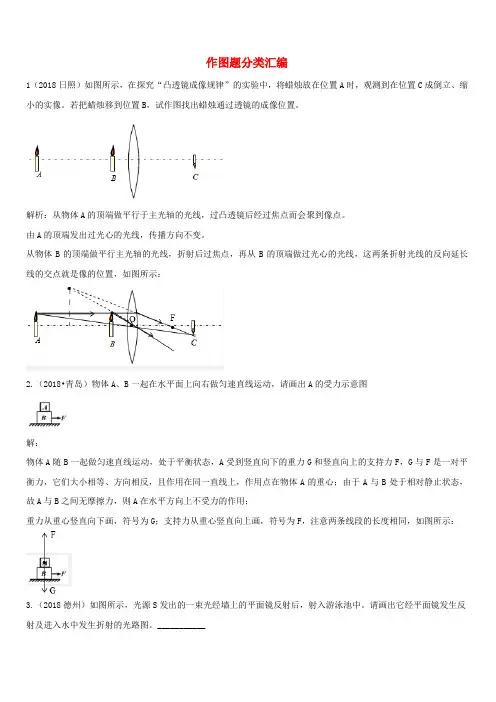

作图题分类汇编1（2018日照）如图所示，在探究“凸透镜成像规律”的实验中，将蜡烛放在位置A时，观测到在位置C成倒立、缩小的实像。

若把蜡烛移到位置B，试作图找出蜡烛通过透镜的成像位置。

解析：从物体A的顶端做平行于主光轴的光线，过凸透镜后经过焦点而会聚到像点。

由A的顶端发出过光心的光线，传播方向不变。

从物体B的顶端做平行主光轴的光线，折射后过焦点，再从B的顶端做过光心的光线，这两条折射光线的反向延长线的交点就是像的位置，如图所示：2.（2018•青岛）物体A、B一起在水平面上向右做匀速直线运动，请画出A的受力示意图解：物体A随B一起做匀速直线运动，处于平衡状态，A受到竖直向下的重力G和竖直向上的支持力F，G与F是一对平衡力，它们大小相等、方向相反，且作用在同一直线上，作用点在物体A的重心；由于A与B处于相对静止状态，故A与B之间无摩擦力，则A在水平方向上不受力的作用；重力从重心竖直向下画，符号为G；支持力从重心竖直向上画，符号为F，注意两条线段的长度相同，如图所示：3.（2018德州）如图所示，光源S发出的一束光经墙上的平面镜反射后，射入游泳池中。

请画出它经平面镜发生反射及进入水中发生折射的光路图。

___________【答案】【解析】过入射点作法线，根据光的反射定律反射角等于入射角，作出反射光线；再根据当光从空气斜射入水中时，折射角小于入射角，作出其折射光线，如图所示：4.（2018日照）某学习小组在老师的指导下，探究电流通过导体时产生热量的多少跟什么因素有关。

他们用的实验器材如图所示，两个透明容器中密封着等量空气，U形管中液面最初相平，两个密闭容器中都有一段电阻丝。

（1）请你用笔画线代替导线，把图甲两个容器的电阻丝接到电路中。

（2）实验中通过观察液面高度的变化来比较电流通过导体产生热量的多少，这种方法叫转换法。

（3）接好电路，闭合开关，通电一段时间后，右（填“左”或“右”）侧U形管中液面高度变化大，此实验现象表明，在电流和通电时间均相同的情况下，电阻越大，所产生的热量越多。

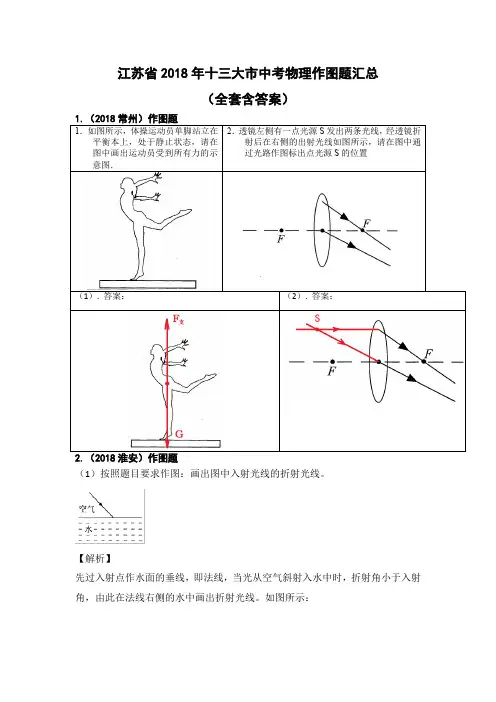

江苏省2018年十三大市中考物理作图题汇总（全套含答案）（1）按照题目要求作图：画出图中入射光线的折射光线。

【解析】先过入射点作水面的垂线，即法线，当光从空气斜射入水中时，折射角小于入射角，由此在法线右侧的水中画出折射光线。

如图所示：【点评】此题考查了折射光路的画法，关键是记熟光的折射定律，明确折射角与入射角的关系。

（2）画出图中静止在水平桌面上的茶杯对桌面压力的示意图。

【解析】画水杯对桌面的压力，受力物体是桌面，所以作用点在桌面上，从力的作用点起，沿力的方向画一条带箭头的线段。

如图：【点评】本题主要考查了学生对力的示意图的理解和掌握。

是一道基础题。

（3）画出图中动力F1的力臂L1。

【解析】已知支点为O，过点O作力F1作用线的垂线段，即为F1的力臂L1，如图所示：【点评】力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点。

②确定力的作用点和力的方向，画出力的作用线。

③从支点向力的作用线作垂线，支点到垂足的距离就是力臂。

（4）根据图中小磁针的指向标出电源的“+”、“﹣”极。

【解析】小磁针静止时S极靠近螺线管，则说明螺线管右侧为N极，则用右手握住螺线管，大拇指向右，则电流由左侧流入，即电源的左侧为正极；故答案如图所示：【点评】因我们常用小磁针来指示磁感线的方向，故本题也可由小磁针N极的指向来判断螺线管磁感线的方向，则根据磁感线的特点可判出磁极，再由右手螺旋定则判出电源的正负极。

3.（2018连云港）作图题（1）按照题目要求作图或作答：如图所示，请画出这束光线经过凹透镜后的折射光线。

【解答】解：入射光线平行于主光轴，所以该光线经凹透镜折射后，其折射光线的反向延长线过焦点。

连接入射光线一侧的焦点和折射点，并延长两点的连线，标出光线的方向。

如图所示：【点评】凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴。

②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点。

③过光心的光线经凹透镜折射后传播方向不改变。

28．（2018•青岛）设计一个病床呼叫电路。

要求：开关S1控制指示灯L1和电铃；开关S2控制指示灯L2和电铃。

请在图中连线，形成符合要求的完整电路图。

【分析】两个指示灯并联连接，开关控制对应病床的指示灯，两开关都能控制电铃。

由此分析电路连接并画出电路。

【解答】解：由题知，S1控制指示灯L1，S2控制指示灯L2，说明两灯互不影响，即两灯并联，而两个开关都能控制电铃，所以电铃串联在干路上，如图所示：【点评】此题主要考查学生会设计串联电路和并联电路，本题的关键是正确分析两灯以及电铃的连接方式。

20.（2018·聊城）踢出去的足球在操场上慢慢滚动后停下来，在图乙中请画由在操场上向左滚动的足球受力的示意图。

17．（2018·贵阳）如图所示，水平向右做匀速直线运动的平板小车右端放置一小木块，当使小车突然停止运动，木块滑出小车。

请你作出：（1）木块滑出小车前受重力的示意图：（2）木块从离开小车到落地这一过程的运动轨迹。

【解答】解：过物体的重心沿竖直向下的方向画一条带箭头的线段，符号为G；木块离开小车后由于惯性继续向前运动，由于受重力作用而下落，运动轨迹如图所示：17．（2018·贵阳）如图所示，水平向右做匀速直线运动的平板小车右端放置一小木块，当使小车突然停止运动，木块滑出小车。

请你作出：（1）木块滑出小车前受重力的示意图：（2）木块从离开小车到落地这一过程的运动轨迹。

【解答】解：过物体的重心沿竖直向下的方向画一条带箭头的线段，符号为G；木块离开小车后由于惯性继续向前运动，由于受重力作用而下落，运动轨迹如图所示：21.（2018•南京）如图所示，小明沿滑道下滑，画出滑道对小明作用力的示意图。

（作图时用方框代替小明）【分析】首先对所要表示的力进行分析，再用带箭头的线段来表示出力的大小、方向、作用点。

【解答】解：小明沿滑道下滑，则滑道对小明有垂直于滑道向上的支持力F和摩擦力f，因小明沿滑道下滑，故小明受到平行于滑道向上的摩擦力，如图所示：【点评】画力的示意图，最主要是明确力的大小、方向和作用点。

2018年全国各地中考物理压轴题汇编（广西专版）作图、计算题参考答案与试题解析一．作图题（共6小题）1．（2018•梧州）请在图中画出蹦床运动员所受重力的示意图。

解：重力的方向是竖直向下的，过运动员的重心画一条带箭头的竖直向下的有向线段，用G表示，如图所示：2．（2018•桂林）如图所示，射向平面镜的一束光AO经镜面反射后沿水平方向OB射出图中，ON是∠AOB的角平分线，请在图中作出平面镜放置的位置并标出入射角α。

解：由题知，OB为反射光线，题目已经过入射点作出入射光线AO与反射光线OB夹角的平分线（即法线），再过入射点作垂直于法线的平面镜即可，入射角是入射光线与法线的夹角，如图所示：3．（2018•贵港）如图所示，A 处于静止状态，B 在拉力作用下向右运动。

请在图中画出 A 物体的受力示意图（力的作用点图中已标出）。

解：以A为研究对象，A处于静止状态，则A受到平衡力的作用，在水平方向上向左的拉力和向右的摩擦力是一对平衡力，在竖直方向上竖直向下的重力和竖直向上的支持力是一对平衡力，如图所示：。

4．（2018•河池）请完成图中光通过透镜后的光路。

解：根据平行于主光轴的光线经凸透镜折射后将过焦点、过光心的光线经凸透镜折射后传播方向不改变作出对应的折射光线。

如图所示：5．（2018•玉林）如图所示，请画出热气球在竖直方向加速上升时的受力示意图（忽略空气阻力）。

解：热气球在竖直方向加速上升时，受到重力和浮力的作用，且浮力大于重力，过热气球的重心，分别沿竖直向下和竖直向上的方向画一条有向线段，并分别用G和F表示。

浮如下图所示：6．（2018•河池）请用笔画线代替导线，将如图中的开关、电灯和三孔插座接入家庭电路中。

解：首先辨别上面三根线地线、火线、零线。

（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。

既能控制灯泡，又能更安全。

2018年全国各地中考物理压轴题汇编（华东地区）作图、解答题参考答案与试题解析一．作图题（共4小题）1．（2018•上海）在图中，小球受到的拉力为4牛。

用力的图示法画出此拉力。

解：小球所受拉力的作用点在绳与球相连处（也可画在重心处），拉力的方向沿绳向上；可选取标度为2N，拉力的大小为4N，则作图时表示拉力的线段长度为标度的2倍。

如图所示：2．（2018•福建）如图，水杯静止在水平桌面上，O是水杯的重心。

在图中面出水杯受力的示意图解：桌面上水杯受到重力G和支持力F，重力的方向是竖直向下的，支持力的方向是竖直向上；因水杯静止在水平桌面上，此时二力为一对平衡力；两力的作用点都画在重心O处，注意表示两力的线段长度要相等。

如图所示：3．（2018•上海）在图所示电路的在图中添加两根导线，要求：闭合电键后，当滑片P 向左移动时，电流表示数变小。

解：根据灯的连接，变阻器与灯不可能串联，只能并联，闭合电键后，当滑片P向左移动时，电流表示数变小，即电阻变大，故滑片以右电阻丝连入电路中与电流表串联，如下所示：4．（2018•福建）根据平面成像规律，画出图中物体AB在平面镜MN中所成的像A′B′。

解：先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB的像，如图所示：二．解答题（共15小题）5．（2018•上海）质量为1千克的牛奶，加热后温度升高了20℃，求牛奶吸收的热量。

=2.5×103焦/（千克•℃）][c牛奶解：牛奶吸收的热量：Q吸=cm△t=2.5×103J/（kg•℃）×1kg×20℃=5×104J。

答：牛奶吸收的热量为5×104J。

6．（2018•安徽）图a所示为前臂平伸用手掌拖住铅球时的情形。

我们可将图a简化成如图b所示的杠杆。

不计自重。

若铅球质量m=3kg，OA=0.03m，OB=0.30m，求此时肱二头肌对前臂产生的拉力F1大小（g取10N/kg）。
