2020全国物理中考题分类汇编20—《力学作图》

2020年中考物理专题——初中物理作图题汇总
力学部分
1、 物体受到100牛的重力，对斜面的压力为80牛， 作出这两个力的图示。

2、 已知物体的重力为100牛，受到竖直向上的20牛的拉力， 试作出它对地面压力的图示。

3、物体随水平传送带匀速移动，作出物体所受力的示意图。

4、小车受到200牛与水平方向成30度的斜向上的力，作出该力的图示。

5、一个重为8牛的物体静止在水平地面上，请在图中用力的示意图画出物体受到的重力。

6、一个质量为2 kg 的木球漂浮在水面上，用力的图示法画出木球静止时的受力情况.
7、重15 N 的小球，用细绳拴在墙上，已知球对墙面的压力为6 N ，用力的图示法画出小球受到的重力和墙受的压力.
8、如图，自来水管中的水正在流淌，请大致画出B 管中水面的位置。

9、作出图中杠杆的动力臂L1和阻力臂L2.
A
O
F 1
F 2
10、作出下图中拉力的力臂和重力的示意图。

11、作出定滑轮和动滑轮的杠杆示意图.
12、作出下列图中所用最小力的示意图。

13、按要求串绕滑轮组。

（起作用的绳子根数分别是2、3、4
、
4）14、车子陷在坑里，画出图中滑轮组拖车的最佳绕法。

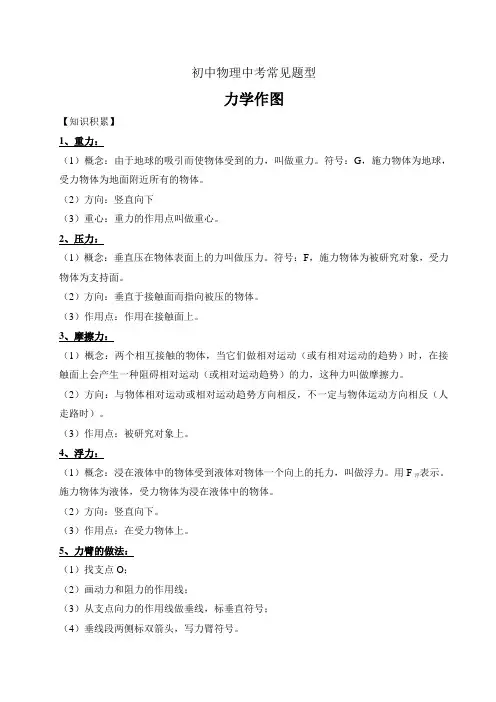

初中物理中考常见题型力学作图【知识积累】1、重力：（1）概念：由于地球的吸引而使物体受到的力，叫做重力。

符号：G，施力物体为地球，受力物体为地面附近所有的物体。

（2）方向：竖直向下（3）重心：重力的作用点叫做重心。

2、压力：（1）概念：垂直压在物体表面上的力叫做压力。

符号：F，施力物体为被研究对象，受力物体为支持面。

（2）方向：垂直于接触面而指向被压的物体。

（3）作用点：作用在接触面上。

3、摩擦力：（1）概念：两个相互接触的物体，当它们做相对运动（或有相对运动的趋势）时，在接触面上会产生一种阻碍相对运动（或相对运动趋势）的力，这种力叫做摩擦力。

（2）方向：与物体相对运动或相对运动趋势方向相反，不一定与物体运动方向相反（人走路时）。

（3）作用点：被研究对象上。

4、浮力：（1）概念：浸在液体中的物体受到液体对物体一个向上的托力，叫做浮力。

用F表示。

浮施力物体为液体，受力物体为浸在液体中的物体。

（2）方向：竖直向下。

（3）作用点：在受力物体上。

5、力臂的做法：（1）找支点O；（2）画动力和阻力的作用线；（3）从支点向力的作用线做垂线，标垂直符号；（4）垂线段两侧标双箭头，写力臂符号。

6、滑轮组的绕线：（1）n为承担物体重力绳子的段数；（2）原则“奇动偶定”。

【典型习题】1、画出图中漂浮在水面上小球受力的示意图。

2、在图中画出静止在水中的小球所受浮力和斜面所受压力的示意图。

3、如图所示，物体A放在B上，在水平拉力F作用下一起向右做加速直线运动，不计空气阻力，画出物体A的受力示意图。

4、一个物体从斜面上自由滑下，如图所示，请画出物体从斜面上滑下时所受力的示意图。

5、如图所示，小红站在某商场匀速向上运动的电动扶梯上，请画出小红所受力的示意图（小红身上的O点为其重心）。

6、如图所示，带支架的平板小车沿水平地面向右做直线运动，小球A用细线悬挂于支架右端，放在小车左端的物块B相对于小车始终静止。

某时刻观察到细线偏离竖直方向角，请画出此时物块B受到的重力G和摩擦力F的示意图（力的作用点图中已标出）。

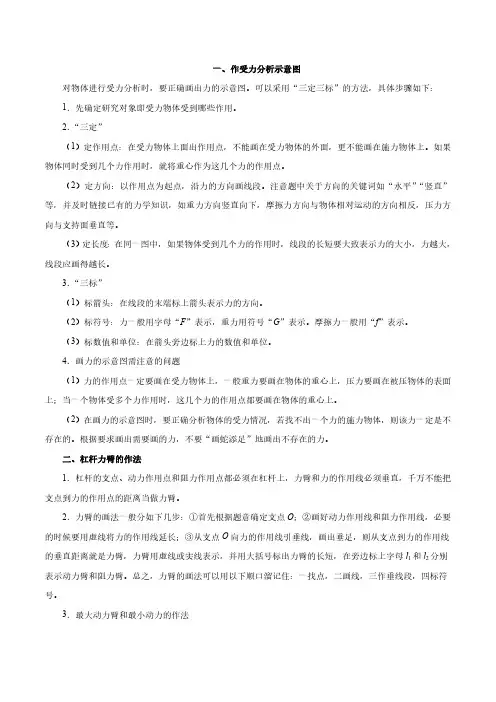

一、作受力分析示意图对物体进行受力分析时，要正确画出力的示意图。

可以采用“三定三标”的方法，具体步骤如下：1．先确定研究对象即受力物体受到哪些作用。

2．“三定”（1）定作用点：在受力物体上面出作用点，不能画在受力物体的外面，更不能画在施力物体上。

如果物体同时受到几个力作用时，就将重心作为这几个力的作用点。

（2）定方向：以作用点为起点，沿力的方向画线段。

注意题中关于方向的关键词如“水平”“竖直”等，并及时链接已有的力学知识，如重力方向竖直向下，摩擦力方向与物体相对运动的方向相反，压力方向与支持面垂直等。

（3）定长度：在同一图中，如果物体受到几个力的作用时，线段的长短要大致表示力的大小，力越大，线段应画得越长。

3．“三标”（1）标箭头：在线段的末端标上箭头表示力的方向。

（2）标符号：力一般用字母“F”表示，重力用符号“G”表示。

摩擦力一般用“f”表示。

（3）标数值和单位：在箭头旁边标上力的数值和单位。

4．画力的示意图需注意的问题（1）力的作用点一定要画在受力物体上，一般重力要画在物体的重心上，压力要画在被压物体的表面上；当一个物体受多个力作用时，这几个力的作用点都要画在物体的重心上。

（2）在画力的示意图时，要正确分析物体的受力情况，若找不出一个力的施力物体，则该力一定是不存在的。

根据要求画出需要画的力，不要“画蛇添足”地画出不存在的力。

二、杠杆力臂的作法1．杠杆的支点、动力作用点和阻力作用点都必须在杠杆上，力臂和力的作用线必须垂直，千万不能把支点到力的作用点的距离当做力臂。

2．力臂的画法一般分如下几步：①首先根据题意确定支点O；②画好动力作用线和阻力作用线，必要的时候要用虚线将力的作用线延长；③从支点O向力的作用线引垂线，画出垂足，则从支点到力的作用线的垂直距离就是力臂，力臂用虚线或实线表示，并用大括号标出力臂的长短，在旁边标上字母l1和l2分别表示动力臂和阻力臂。

总之，力臂的画法可以用以下顺口溜记住：一找点，二画线，三作垂线段，四标符号。

中考物理真题分类练习——力学作图【答案】1.（2020潍坊，16）如图所示，物体上系一细线，细线右端固定，物体静止在水中时细线恰好水平，请作出物体受力的示意图。

2.（2020襄阳，20）请画出木块所受重力的示意图。

3.（2020巴中，27）如图所示，轻质杠杆OMN上挂一重物，为使杠杆在图中位置平衡，请在N端画出最小力的示意图。

4.（2020盐城，21）在图中画出小车受到重力的示意图。

5.（2020广东，15）如图所示，用一根硬棒通过支点O撬起石头，画出石头所受重力G的示意图，以及力F的力臂l。

6.（2020广东，17）重为G的鸡蛋沉在盛有水的杯子的底部，向水中加入食盐并使其溶解，鸡蛋渐渐浮起，最终漂浮在水面，如图甲所示。

请在图乙中画出上述过程中鸡蛋所受的浮力F随时间t变化的大致图象。

7.（2020连云港，18）如图所示，物体A放在B上，在水平拉力F作用下一起向右做匀速直线运动，不计空气阻力，画出物体A的受力示意图。

8.（2020济宁，18）请在图中画出跳水运动员对跳板的压力。

9.（2020泰州，22）如图乙所示，画出拉力F的力臂l和物体B所受重力G的示意图__________；10.（2020聊城，20）如图是起重机将货物吊起的情景.O 为支点，F 1为动力，F 2为阻力。

请画出阻力F 2的力臂l 2.11.（2020宿迁，18）下图为正在水中上浮的乒乓球，作出乒乓球受到的重力与浮力的示意图。

12.（2020营口，24）如图甲所示是一种红酒开瓶器，图乙是其简化的示意图，O 是支点，2F 是瓶塞作用在B 点的阻力。

请在图乙中画出阻力臂2l ，并画出作用在A 点的最小动力1F 及动力臂1l 。

13．（2020娄底，20）如图所示，质地均匀的圆柱形细木棒放在地面上，另一端与支点O 连接，在图中画出木棒所受重力的示意图、重力的力臂。

14．（2020无锡，24）如图所示，鸡蛋悬浮在盐水中，请画出鸡蛋受到的重力G和浮力F的示意图。

力学作图1．（2019·贵阳）如图所示是运动员百米赛跑时的情景，请画出他的右脚对地面的作用力的示意图，（O点是力的作用点）2．（2019·孝感）如图所示，小车A与B一起向右做匀速直线运动，当小车A与正前方的墙碰撞时，请画出物体B 受到的重力和摩擦力的示意图（两力均画在重心上）。

3（2019·衡阳）如图所示，小球被固定在静止的金属框架上，画出小球A所受作用力的示意图。

4．(2019·德州)如图所示，一质地均匀的小球由a点沿轨道滚下，请画出小球运动至最高点c时所受重力和支持力的示意图。

5.(2019·青岛)如图，物体A、B 在力F 作用下，以相同的速度在水平面上向右做匀速直线运动。

请画出物体B 在水平方向上的受力示意图。

6. (2019·安徽)如图，用细线将小钢球悬挂起来，让其在竖直平面内左右摆动。

忽略空气阻力，在图上画出小钢球摆动到B点时所受力的示意图。

7．（2019·贵港）用手把小球压在弹簧上，弹簧被压缩到A点，松手后小球向上运动，如图所示。

请在图中画出小球离开弹簧后所受到的力的示意图（O为小球的重心，空气对小球的作用力忽略不计）。

8．(2019·泰州)如图，货物随传送带一起水平向右做匀速直线运动，画出该货物的受力示意图。

9．（2019·德阳）如图所示，雨燕沿虚线方向匀速自由飞翔，在图中画出雨燕所受重力和空气对它的作用力的示意图。

10．(2019·黄冈)高颜值、高速度的中国高铁是中国制造迈向中国创造的重要标志。

其以快速、平稳、舒适为世界所称道。

如图，在水平行驶的高铁上，一枚硬币稳稳地立在窗台上。

请作出硬币在竖直方向受力的示意图（O为重心）。

11. (2019·遂宁)在探究“推断物体不受力时的运动”实验中，小车从斜面顶端A自由滑下，在水平面上滑行经过B点，最终在C点静止，请以“O”为力的作用点，在图中作出小车经过B点时受到的摩擦力和重力示意图。

专题5 力学作图一考向指引力的示意图是一种简洁、方便的表示力的方法，是物体受力分析的重要手段，也是中考中常考的重要知识点之一。

一般是根据题目的要求，完成相应的作图。

它可以反映学生对某个物理概念和物理规律的理解和掌握程度，在中考试卷中所占分值约4分到6分（各地要求略有不同）。

作图题一般分为两大类：基本作图题和设计作图题，基本作图题考察基本作图方法和基本作图能力，设计作图题考察建模能力，设计能力、创新能力和作图技巧。

力学作图主要分为3个板块：画力的示意图，根据运动状态分析受力作图，杠杆作图，滑轮组组装作图。

其中指定力主要有弹力（压力、拉力、推力、支持力），重力、摩擦力、浮力。

二考点思维导图三考点精讲（一）作受力分析示意图对物体进行受力分析时，要正确画出力的示意图。

采用“三定三标”方法，具体步骤如下：1．“三定”（1）定作用点：在受力物体上面出作用点，压力作用点在接触面中心去，其他力的作用点都可以画在物体重心上。

如果物体同时受到几个力作用时，就将重心作为这几个力的作用点。

（2）定方向：以作用点为起点，沿力的方向画线段。

常见力的方向描述，如重力方向竖直向下，摩擦力方向与物体相对运动或相对趋势方向相反，压力、支持力方向与受力面垂直指向受力物体，拉力方向沿着绳子收缩的方向等。

（3）定长度：尽管长度不能准确的反映力的大小，但在同一图中，如果物体受到几个力的作用时，线段的长短要大致表示力的大小，力越大，线段应画得越长。

一对平衡力线段长度相同。

2．“三标”（1）标箭头：在线段的末端标上箭头表示力的方向。

（2）标符号：力一般用字母“F”表示，重力用符号“G”表示。

摩擦力一般用“f”表示。

（3）标数值和单位：若有力的大小，还应该在箭头旁边标上力的数值和单位。

3．画力的示意图需注意的问题（1）力的作用点一定要画在受力物体上，一般情况下，压力的作用点画在接触面上，其他力的作用点均可画在物体重心上（若是摩擦力使物体转动，则摩擦力只能画在接触面上），指定作用点的，只能画在指定作用点上。

中考作图专题之力学作图题一、画重力1 如图1—1所示木块放在墙角请画出它受到的重力示意图1.1如图1—2所示，为手拉小球做圆周运动的示意图，请在图中画出重4N的小球所受重力的示意图1.2 如图所示，为空中飞行的足球，请在图中画出球所受重力的示意图1.3 如图所示，为一个质地均匀的铜环，请画出它的重力示意图1.4 如图所示，小球从A经过B到达C的过程中，作出小球经过B点时重力示意图1.5 如图1—6所示作出地球表面飞机重力示意图二、画压力2 如图2—1所示作出各物体对墙面的压力示意图2.1 如图2—2所示画出小球对墙面压力示意图三、画重力和浮力3 如图3—1所示完成两个乒乓球漂浮在水面上作出它受到的重力和浮力示意图3.1 如图3—2所示完成一个物体在水中上浮、悬浮、下沉它受到的重力和浮力示意图四、画摩擦力4 如图4—1所示，用弹簧测力计以一定速度向右拉动木块，请作出该物体与地面之间的摩擦力4.1 如图4—2所示，一磁性粉笔擦紧贴在黑板上，请画出磁性粉笔擦与黑板之间的摩擦力4.2 如图4—3所示，一物块固定在斜面上，请画出物块与斜面之间的摩擦力示意图4.3 如图4—4所示，一物体以某一速度匀速在斜面向上滑动，请作出该物体与斜面之间的摩擦力4.4 如图4—5所示，一物体以某一速度匀速在斜面向下滑动，请作出该物体与斜面之间的摩擦力4.5 如图4—6所示，一物块在传送带带动下做匀速向右运动，当传送带突然加速时请画出此时物块与传送带之间的摩擦力4.6 如图4—7所示，一物块在传送带带动下做匀速向右运动，当传送带突然减速时请画出此时物块与传送带之间的摩擦力五、画拉力5 如图5—1所示请作出向右100N拉车的力5.1 如图5—2所示画出作用小船上与水平方向成30°角，大小为200N沿斜上方拉小船的力六、画受力（一个或多个注意平衡力和非平衡力）6 如图6—1所示请画出静止在地面上小球受力示意图6.1 如图6—2所示请画出静止在斜面上的物体的受力示意图6.2 如图6—3所示一磁性粉笔擦紧贴在黑板上，请画出粉笔擦的受力示意图6.3 如图6—4所示，一物体以某一初速度冲上粗糙斜面，请作出该物体受力示意图6.4 如图6—5所示，一物体以某一初速度冲上光滑斜面，请作出该物体受力示意图6.5 如图6—6一木车在光滑的斜坡下滑，画出小车下滑过程中受力示意图6.6 如图6—7一木车在粗糙的斜坡下滑，画出小车下滑过程中受力示意图6.7 如图6—8所示，电灯静止不动，画出电灯所受各力的示意图6.8 如图6—9所示足球被挂在墙上，请画出它受力示意图6.9 如图6—10所示，试画出摆动的小球在A点时的受力示意图（不计空气阻力）6.10 如图6—11所示为手拉小球做圆周运动的示意图，请在图中画出小球受力的示意图（不计空气阻力）6.11 如图6—12所示请作出向上抛出篮球的受力示意图（空气阻力不忽略、浮力忽略）6.12 如图6—13所示一个木球靠在墙边，请作出木球受力示意图6.13 一个铁球放在如图6—14所示位置，请画出铁球受力示意图6.14 如图所示一降落伞下方挂有救灾物资，现在降落伞正在匀速下降，请画出救灾物资受力示意图6.15 如图所示在平直公路上匀速行驶的汽车受到了几对平衡力的作用，请你图中画出汽车受力的示意图6.16 如图6—17所示在平直公路上停着一辆汽车，请你图中画出汽车受力的示意图6.17 如图6—18所示是正在足球场上滚动的足球，请画出足球受力的示意图6.18 如图所示传送带上有一个物体M，质量为2kg ,它与传送带一起以1m/s的速度在水平方向向右匀速运动，不计空气阻力．请在图中画出M受力情况的示意图6.19 如图6—20所示一小车在光滑平面上向右运动，请画出小车受力示意图6.20 如图所示一小车在粗糙平面上向右运动，请画出小车所受的重力、支持力、摩擦力示意图6.21 如图所示，小明用100N的力推箱子（箱子仍静止不动），请画出箱子受力的示意图6.22 如图所示一小纸箱随手扶电梯匀速上升，请画出纸箱受力示意图6.23 如图6—24所示广场上一只氢气球用细线系于地上，请画出氢气球受力示意图6.24 如图6—25所示一小车水平向右匀速运动在车厢的顶端用细绳悬挂一个小球，请画出小车突然减速时小球的受力示意图（不考虑空气阻力）6.25 如图6—26所示一小车水平向右匀速运动在车厢的顶端用细绳悬挂一个小球，小球与竖直车厢壁刚好接触但不挤压，请画出小车突然减速时小球的受力示意图（不考虑空气阻力）七、画力臂7 如图所示请画出杠杆的动力臂和阻力臂，并标明L1和L27.1 如图所示请画出杠杆的动力臂和阻力臂，并标明L1和L27.2 如图所示请画出杠杆的动力臂和阻力臂，并标明L1和L27.3 古代护城河上安装的吊桥可以看成一个杠杆，如图所示，请你在图中画出动力臂L1八、画力臂和力8如图所示，一工人用撬棍将石头撬起，请画出动力臂以及阻力8.1 如图所示一个羊角锤将一个铁钉撬起，请画出该杠杆的支点、阻力、动力臂8.2 图中ABO可看成杠杆，O 为支点，请在图中画出该杠杆的动力臂、阻力臂和所受阻力的示意图8.3 作出图中的闸刀使用中的两个力臂，并标明L1和L28.4 在图中画出抽水机手柄A点所受动力F1的力臂L1和B点所受阻力F2的示意图8.5 如图所示，画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意图8.6 如图所示，一把剪刀正在剪硬物，请根据动力方向确定阻力及阻力臂8.7 如图所示，某同学正在用筷子夹食物，请根据阻力方向确定动力及动力臂8.8 玩具“不倒翁”被扳倒后会自动立起来。

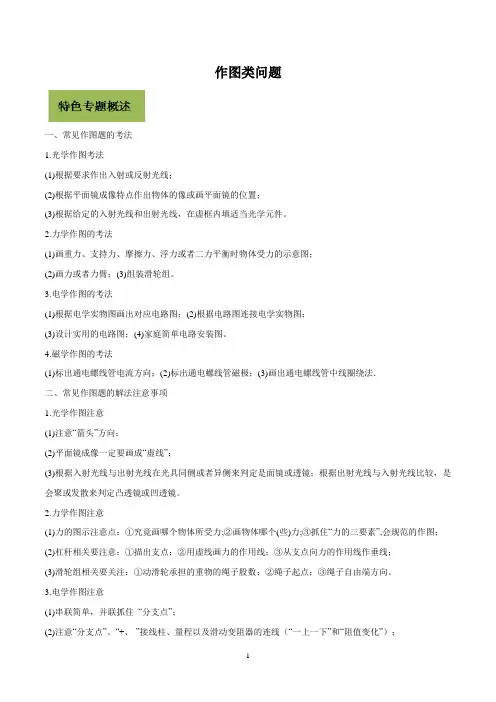

作图类问题一、常见作图题的考法1.光学作图考法(1)根据要求作出入射或反射光线；(2)根据平面镜成像特点作出物体的像或画平面镜的位置；(3)根据给定的入射光线和出射光线，在虚框内填适当光学元件。

2.力学作图的考法(1)画重力、支持力、摩擦力、浮力或者二力平衡时物体受力的示意图；(2)画力或者力臂；(3)组装滑轮组。

3.电学作图的考法(1)根据电学实物图画出对应电路图；(2)根据电路图连接电学实物图；(3)设计实用的电路图；(4)家庭简单电路安装图。

4.磁学作图的考法(1)标出通电螺线管电流方向；(2)标出通电螺线管磁极；(3)画出通电螺线管中线圈绕法．二、常见作图题的解法注意事项1.光学作图注意(1)注意“箭头”方向；(2)平面镜成像一定要画成“虚线”；(3)根据入射光线与出射光线在光具同侧或者异侧来判定是面镜或透镜；根据出射光线与入射光线比较，是会聚或发散来判定凸透镜或凹透镜。

2.力学作图注意(1)力的图示注意点：①究竟画哪个物体所受力;②画物体哪个(些)力;③抓住“力的三要素”,会规范的作图；(2)杠杆相关要注意：①描出支点；②用虚线画力的作用线；③从支点向力的作用线作垂线；(3)滑轮组相关要关注：①动滑轮承担的重物的绳子股数；②绳子起点；③绳子自由端方向。

3.电学作图注意(1)串联简单，并联抓住“分支点”；(2)注意“分支点”、“+、-”接线柱、量程以及滑动变阻器的连线（“一上一下”和“阻值变化”）；(3)首先判断用电器串并联，在根据要求把开关装到合适位置；(4)注意"三眼插座及保险丝"和"螺口灯泡及控制开关"与火线,零线和地线的连接.4.磁学作图注意抓住"右手螺旋定则"三个要点：①伸出右手；②四指与电流方向一致；③大拇指所指为N极方向。

【例题1】在图中，画出入射光线AO的反射光线，并标明反射角和它的大小。

【答案】如图所示：【解析】此题考查了对光的反射光路的画法，首先要掌握光的反射定律的内容，特别是反射角等于入射角。

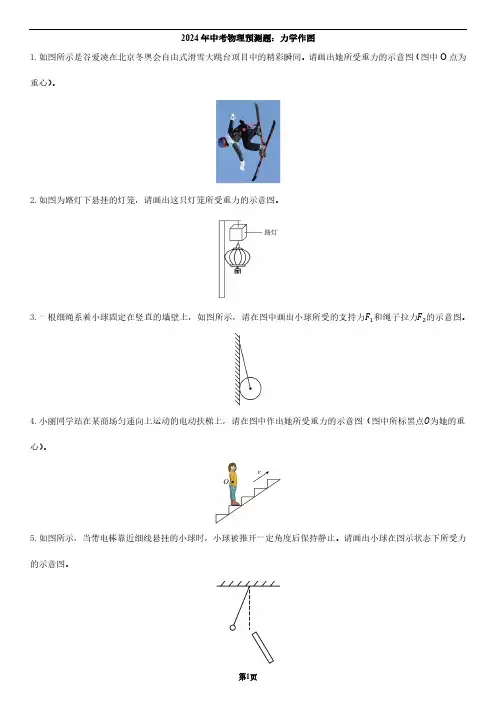

2024年中考物理预测题：力学作图1.如图所示是谷爱凌在北京冬奥会自由式滑雪大跳台项目中的精彩瞬间。

请画出她所受重力的示意图（图中O点为重心）。

2.如图为路灯下悬挂的灯笼，请画出这只灯笼所受重力的示意图。

3.一根细绳系着小球固定在竖直的墙壁上，如图所示，请在图中画出小球所受的支持力F1和绳子拉力F2的示意图。

4.小丽同学站在某商场匀速向上运动的电动扶梯上，请在图中作出她所受重力的示意图（图中所标黑点O为她的重心）。

5.如图所示，当带电棒靠近细线悬挂的小球时，小球被推开一定角度后保持静止。

请画出小球在图示状态下所受力的示意图。

6.如图，是一名男生奔跑过程中左脚腾空，右脚着地的一瞬间。

请画出此刻地面对他的支持力和摩擦力的示意图(A 点是作用点)。

7.如图所示，用力将物块按在竖直墙上静止，在图中画出物块竖直方向上的受力示意图。

8.用细线悬挂的小球摆到最高点时如图所示，试画出小球受到重力和拉力的示意图。

9.在图中画出物块匀速下滑时所受力的示意图。

（力的作用点画在物体的重心）。

10.如图所示，一个方形木块从斜面上滑下，请画出木块下滑时所受重力和摩擦力的示意图。

11.在图中画出拉力F的力臂l（O为支点）。

12.如图所示，请画出阻力F2的力臂l2，并作出动力臂为l1的动力F1的作用线。

13.如下所示，装有物品的旅行箱整体可视为杠杆，O为支点，B为重心，A为拉杆的端点。

拉杆旅行箱在图示位置静止，画出在A点的最小拉力F及它的力臂l。

14.如图是常见的一种活塞式抽水机的示意图，在图中画出手柄所受动力F1的力臂l1和阻力F2。

15.如图，杠杆OA处于静止状态，L2是力F2的力臂，请在图中画出力F2的示意图。

16.如图所示是一金属切割机，小王师傅用该机切割A点下方的钢管时，用力压B点，机器OAB部分可绕O点转动。

请在图中画出作用在B点的最小动力F1及其力臂L1。

17.在图中，画出动力F1的力臂和阻力F2的示意图以及阻力臂。

2020中考物理专题训练——力学作图题，这88道精选作图题一定要做！
力学作图主要考查重力示意图、物体的受力示意图和杠杆力臂作图；一般是作力的示意图或杠杆示意图，以及滑轮组的绕线方式。

这种作图题应当注意首先弄清题目的具体要求：
若作力，要明确是物体受到的力(具体哪个力)还是对别的物体施加的力，要画准力的三要素(大小、方向、作用点)：
①力的作用点必须画在受力的物体上；
②力臂一定得过支点；
③杠杆所受力的作用点一定要画在杠杆上。

小考冲刺--力学作图1．请在图中作出在空中飞行的足球受到重力的示意图。

2．如图所示，画出图中力F的力臂并用字母L表示。

3．旅行箱在拉力作用下静止于图示状态，0点为旅行箱的重心，A为拉力的作用点，请在图中画出旅行箱的重力以及最小拉力F的示意图。

4．如图所示，请画出球所受的重力G和球对墙面的压力F的示意图。

5．如图，一物体被传送带从A点匀速送到B点，请在图中用示意图表示该物体受到的力。

6．如图，是一名男生奔跑过程中左脚腾空、右脚着地的一瞬间，请画出此刻地面对他的支持力和摩擦力的示意图(A点是作用点)。

7．如图所示，请画出能使杠杆在此位置平衡所需要的最小动力F的示意图，并画出该力的力臂。

8．如图所示，一根绳子系着一个泡沫小球，悬挂在一个带电体A的右边，小球静止时与带电体A等高但不接触。

请画出小球的受力示意图。

9．如图所示，小华站在商场的自动扶梯上随扶梯一同匀速上升，请画出他受力的示意图。

（不计空气阻力）10.如图所示，一个小木块从斜面滑下，在水平地面上滑动一段距离后停了下来，请画出小木块在水平地面上滑动时的受力示意图。

11.如图所示，一个小球从高处下落到竖直放置的弹簧上并压缩弹簧向下做减速运动，忽略空气阻力，画出小球所受的重力G和弹力F。

12.如图所示，用轻质杆将一电灯吊起，0点是支点。

请画出动力F1的力臂和阻力F2的示意图。

13.如图甲是果农用剪子修剪树枝的情景，图乙是图甲的简化图，A点是杠杆动力的作用点，0点是支点，F2是杠杆受到的阻力。

请画出阻力臂和最小动力F1的示意图。

14.如图所示，是一个电热水壶的简易图，在图中画出它所受重力的示意图（B为重心）；用力作用在盒盖上A点上，可将壶盖打开，请将A点画出所需最小力F的示意图(O为支点)。

15.如图是活塞式抽水机的示意图。

其手柄相当于一个杠杆，0是支点。

请画出阻力F2对支点O的力臂L2，并画出在a点施加的最小动力F1的示意图。

16.如图是工人用撬棍撬石头的示意图。

力学作图一、力的示意图1.（2019东营，19）如图所示，在平直的地面上，沿着水平方向用力使物体匀速向右运动，请以O为作用点画出物体所受拉力F和滑动摩擦力f的示意图。

2.（2019淄博，20）如图是小明起跑时的背景，请画出小明所受重力（点O为重心）和右脚所受摩擦力的示意图。

3.（2019广州，15）如图所示，轻质弹簧一端固定在墙上，物体M沿粗糙地面水平向左运动，压缩弹簧运动到A点时，速度为v A，在方框内以点代M，画出M经过A点时的受力示意图(图中已标示了弹簧对M的弹力F)4.（2019成都，23）质量均匀的小球a从地面冲上弧形轨道,如图乙所示，是小球a向上运动的某一状态，请画出此时小球所受重力及小球对弧形轨道压力的示意图。

5.（2019海南，18）在图中画出茶壶受重力的示意图。

6.（2019重庆B卷，14）在图中画出静止在水平面上的木块所受重力的示意图;7.（2019贵港，21）用手把小球压在弹簧上，弹簧被压缩到A点，松手后小球向上运动，如图所示。

请在图中画出小球离开弹簧后所受到的力的示意图（O为小球的重心，空气对小球的作用力忽略不计）。

8.（2019鄂州，20）如图甲所示，小明用水平力F推放在水平地面的木箱，在此过程中，推力F的大小随时间t变化的情况如图乙所示，木箱运动速度v的大小随时间t变化的情况如图丙所示。

请在甲图上画出t=2s时，木箱在水平方向上受力的示意图，并标明力的大小（O点为箱子的重心）。

9.（2019襄阳，19）请画出正方体木块所受的重力的示意图10.（2019新疆，18）请在图中画出足球所受重力的示意图。

11.（2019淮安，20）画出图中靜止在斜面上的茶杯所受重力的示意图.12. (2019扬州，23）如图，是一块质量分布均匀的半圆形量角器，将其用细线悬挂在天花板上。

请你用作图的方法找出重心 O 点的位置。

二、杠杆1.（2019威海，21）如图是一种活塞式抽水机的示意图。

其中手柄AOB是一个杠杆，杠杆在动力F1的作用下绕O点匀速转动，请在图中画出杠杆在B点受到阻力的示意图和F1的力臂。
