中考物理专题小测：力学作图

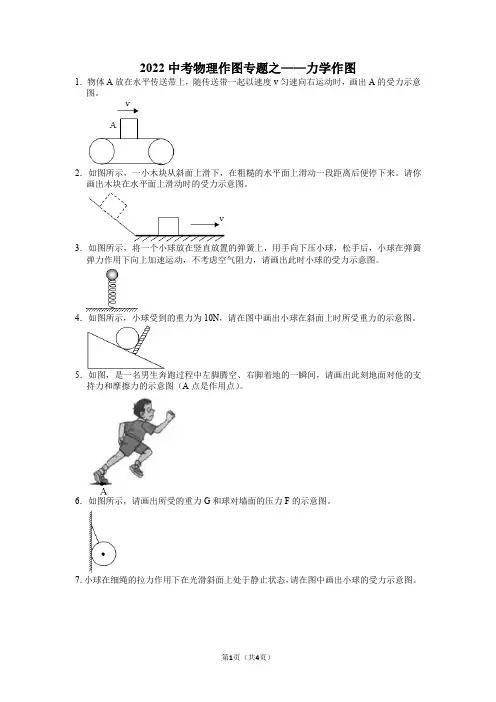

2022中考物理作图专题之——力学作图1．物体A放在水平传送带上，随传送带一起以速度v匀速向右运动时，画出A的受力示意图。

2．如图所示，一小木块从斜面上滑下，在粗糙的水平面上滑动一段距离后便停下来。

请你画出木块在水平面上滑动时的受力示意图。

3．如图所示，将一个小球放在竖直放置的弹簧上，用手向下压小球，松手后，小球在弹簧弹力作用下向上加速运动，不考虑空气阻力，请画出此时小球的受力示意图。

4．如图所示，小球受到的重力为10N，请在图中画出小球在斜面上时所受重力的示意图。

5．如图，是一名男生奔跑过程中左脚腾空、右脚着地的一瞬间，请画出此刻地面对他的支持力和摩擦力的示意图（A点是作用点）。

6．如图所示，请画出所受的重力G和球对墙面的压力F的示意图。

7．小球在细绳的拉力作用下在光滑斜面上处于静止状态，请在图中画出小球的受力示意图。

8．如图所示，小明用一个沿斜面的力将大箱子推进车厢，请画出箱子沿斜面向上运动时的受力示意图。

（点O为箱子的重心）9．将一袋大米放在匀速向右运动的输送带上，开始米袋与输送带间有一段距离的相对滑动，然后米袋随输送带一起匀速运动。

当输送带突然制动时，米袋会继续向前滑动一段距离后停下（1）画出米袋刚放上输送带的瞬间所受力示意图（2）画出米袋随输送带一起匀速运动时所受力示意图（3）画出当将输送带突然制动时米袋所受力示意图。

10．如图所示，物体A处于静止状态，小车在拉力F作用下向右加速运动。

请在图中画出物体A所受的支持力N和摩擦力f的示意图（力的作用点图中已标出）。

11．如图，传送带以速度v匀速转动，请画出物体A刚放上去时所受摩擦力的示意图。

12．如图所示，滑块从斜面顶端滑下后在水平木板表面上滑行。

请画出滑块在木板上滑行时水平方向上受到力的示意图。

13．如图所示，A处于静止状态，B在拉力作用下向右运动。

请在图中画出A物体的受力示意图（力的作用点图中已标出）。

14．静止在水平路面上的小车，其杆子上固定一铁球，作出小球所受拉力和重力的示意图。

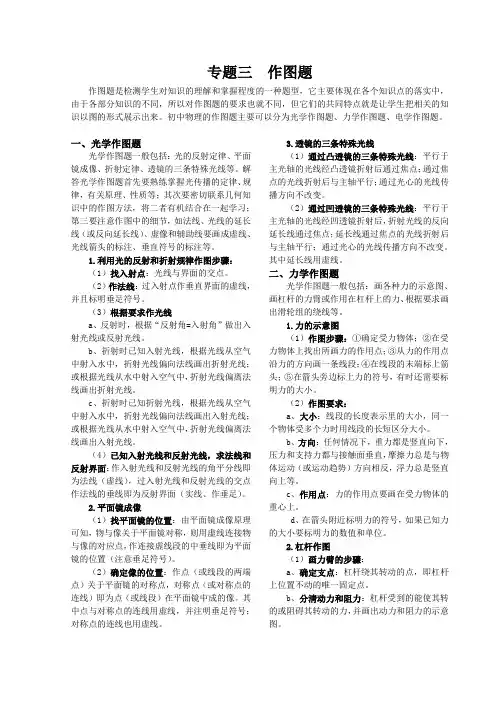

专题三作图题作图题是检测学生对知识的理解和掌握程度的一种题型，它主要体现在各个知识点的落实中，由于各部分知识的不同，所以对作图题的要求也就不同，但它们的共同特点就是让学生把相关的知识以图的形式展示出来。

初中物理的作图题主要可以分为光学作图题、力学作图题、电学作图题。

一、光学作图题光学作图题一般包括：光的反射定律、平面镜成像、折射定律、透镜的三条特殊光线等。

解答光学作图题首先要熟练掌握光传播的定律、规律，有关原理、性质等；其次要密切联系几何知识中的作图方法，将二者有机结合在一起学习；第三要注意作图中的细节，如法线、光线的延长线（或反向延长线）、虚像和辅助线要画成虚线、光线箭头的标注、垂直符号的标注等。

1.利用光的反射和折射规律作图步骤：（1）找入射点：光线与界面的交点。

（2）作法线：过入射点作垂直界面的虚线，并且标明垂足符号。

（3）根据要求作光线a、反射时，根据“反射角=入射角”做出入射光线或反射光线。

b、折射时已知入射光线，根据光线从空气中射入水中，折射光线偏向法线画出折射光线；或根据光线从水中射入空气中，折射光线偏离法线画出折射光线。

c、折射时已知折射光线，根据光线从空气中射入水中，折射光线偏向法线画出入射光线；或根据光线从水中射入空气中，折射光线偏离法线画出入射光线。

（4）已知入射光线和反射光线，求法线和反射界面：作入射光线和反射光线的角平分线即为法线（虚线），过入射光线和反射光线的交点作法线的垂线即为反射界面（实线、作垂足）。

2.平面镜成像（1）找平面镜的位置：由平面镜成像原理可知，物与像关于平面镜对称，则用虚线连接物与像的对应点，作连接虚线段的中垂线即为平面镜的位置（注意垂足符号）。

（2）确定像的位置：作点（或线段的两端点）关于平面镜的对称点，对称点（或对称点的连线）即为点（或线段）在平面镜中成的像。

其中点与对称点的连线用虚线，并注明垂足符号；对称点的连线也用虚线。

3.透镜的三条特殊光线（1）通过凸透镜的三条特殊光线：平行于主光轴的光线经凸透镜折射后通过焦点；通过焦点的光线折射后与主轴平行；通过光心的光线传播方向不改变。

中考力学作图题例析

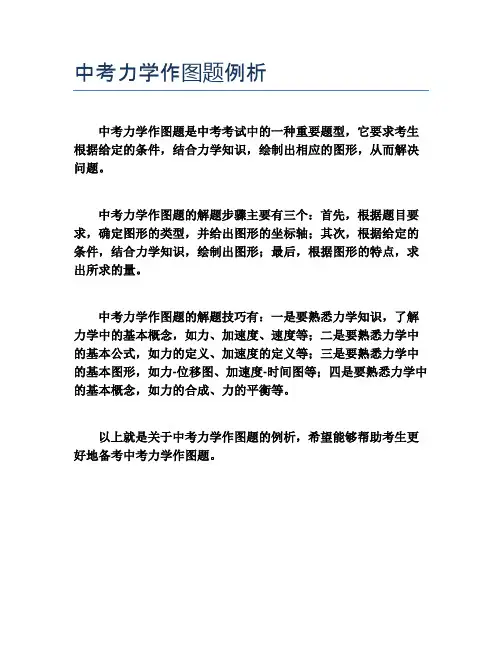

中考力学作图题是中考考试中的一种重要题型，它要求考生根据给定的条件，结合力学知识，绘制出相应的图形，从而解决问题。

中考力学作图题的解题步骤主要有三个：首先，根据题目要求，确定图形的类型，并给出图形的坐标轴；其次，根据给定的条件，结合力学知识，绘制出图形；最后，根据图形的特点，求出所求的量。

中考力学作图题的解题技巧有：一是要熟悉力学知识，了解力学中的基本概念，如力、加速度、速度等；二是要熟悉力学中的基本公式，如力的定义、加速度的定义等；三是要熟悉力学中的基本图形，如力-位移图、加速度-时间图等；四是要熟悉力学中的基本概念，如力的合成、力的平衡等。

以上就是关于中考力学作图题的例析，希望能够帮助考生更好地备考中考力学作图题。

中考物理专题训练—力学作图题，这88道精选作图题一定要做！
物理复习
力学
电学
光学

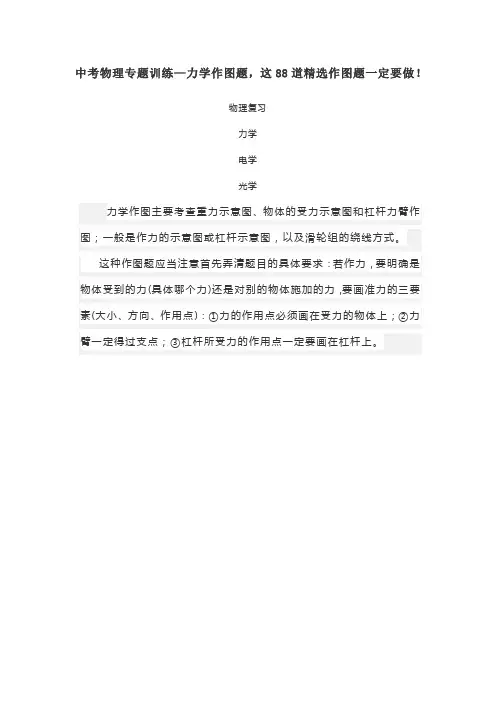

力学作图主要考查重力示意图、物体的受力示意图和杠杆力臂作图；一般是作力的示意图或杠杆示意图，以及滑轮组的绕线方式。

这种作图题应当注意首先弄清题目的具体要求：若作力，要明确是物体受到的力(具体哪个力)还是对别的物体施加的力，要画准力的三要素(大小、方向、作用点)：①力的作用点必须画在受力的物体上；②力臂一定得过支点；③杠杆所受力的作用点一定要画在杠杆上。

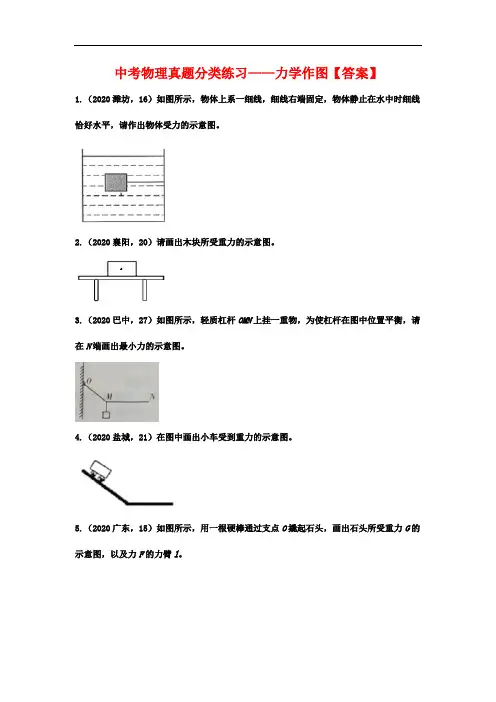

中考物理真题分类练习——力学作图【答案】1.（2020潍坊，16）如图所示，物体上系一细线，细线右端固定，物体静止在水中时细线恰好水平，请作出物体受力的示意图。

2.（2020襄阳，20）请画出木块所受重力的示意图。

3.（2020巴中，27）如图所示，轻质杠杆OMN上挂一重物，为使杠杆在图中位置平衡，请在N端画出最小力的示意图。

4.（2020盐城，21）在图中画出小车受到重力的示意图。

5.（2020广东，15）如图所示，用一根硬棒通过支点O撬起石头，画出石头所受重力G的示意图，以及力F的力臂l。

6.（2020广东，17）重为G的鸡蛋沉在盛有水的杯子的底部，向水中加入食盐并使其溶解，鸡蛋渐渐浮起，最终漂浮在水面，如图甲所示。

请在图乙中画出上述过程中鸡蛋所受的浮力F随时间t变化的大致图象。

7.（2020连云港，18）如图所示，物体A放在B上，在水平拉力F作用下一起向右做匀速直线运动，不计空气阻力，画出物体A的受力示意图。

8.（2020济宁，18）请在图中画出跳水运动员对跳板的压力。

9.（2020泰州，22）如图乙所示，画出拉力F的力臂l和物体B所受重力G的示意图__________；10.（2020聊城，20）如图是起重机将货物吊起的情景.O 为支点，F 1为动力，F 2为阻力。

请画出阻力F 2的力臂l 2.11.（2020宿迁，18）下图为正在水中上浮的乒乓球，作出乒乓球受到的重力与浮力的示意图。

12.（2020营口，24）如图甲所示是一种红酒开瓶器，图乙是其简化的示意图，O 是支点，2F 是瓶塞作用在B 点的阻力。

请在图乙中画出阻力臂2l ，并画出作用在A 点的最小动力1F 及动力臂1l 。

13．（2020娄底，20）如图所示，质地均匀的圆柱形细木棒放在地面上，另一端与支点O 连接，在图中画出木棒所受重力的示意图、重力的力臂。

14．（2020无锡，24）如图所示，鸡蛋悬浮在盐水中，请画出鸡蛋受到的重力G和浮力F的示意图。

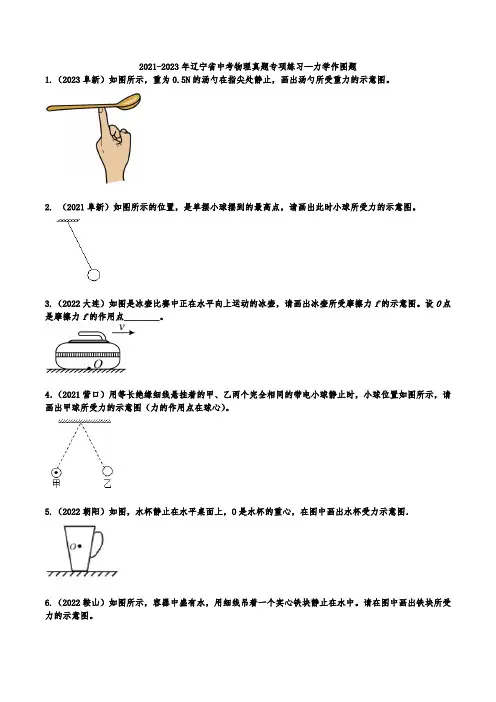

2021-2023年辽宁省中考物理真题专项练习—力学作图题1.（2023阜新）如图所示，重为0.5N的汤勺在指尖处静止，画出汤勺所受重力的示意图。

2. （2021阜新）如图所示的位置，是单摆小球摆到的最高点，请画出此时小球所受力的示意图。

3.（2022大连）如图是冰壶比赛中正在水平向上运动的冰壶，请画出冰壶所受摩擦力f的示意图。

设O点是摩擦力f的作用点________。

4．（2021营口）用等长绝缘细线悬挂着的甲、乙两个完全相同的带电小球静止时，小球位置如图所示，请画出甲球所受力的示意图（力的作用点在球心）。

5.（2022朝阳）如图，水杯静止在水平桌面上，O是水杯的重心，在图中画出水杯受力示意图．6.（2022鞍山）如图所示，容器中盛有水，用细线吊着一个实心铁块静止在水中。

请在图中画出铁块所受力的示意图。

7. （2021鞍山）如图所示，火车上的售货员正推着小车售卖货物。

当小车前行遇到障碍物时，需要使小车前轮翘起。

请你画出售货员施加的最小动力1F，动力臂1l以及阻力臂2l。

8.（2022阜新）如图所示，一木箱放在水平地面上，用最小的力F使其向左翻转，请画出支点O和最小力F及力臂L的示意图。

9.（2023营口）如图所示，O点是撬棒的支点，F2是阻力。

请在图中画出：（1）作用在A点的最小动力F1及其力臂l1；（2）阻力F2的力臂l2。

10.（2022营口）图甲是自行车的手闸，其中ABO部分可视为一种杠杆，其简化示意图如图乙所示，O为支点，F2为阻力，请在图乙中画出：（1）作用在A点的最小动力F1及其力臂1l；（2）阻力F2的力臂2l。

11.（2022抚顺、葫芦岛）图甲是一款瓶起子。

起瓶盖时，瓶身相当于一个绕O点转动的杠杆。

图乙是其简化示意图。

请在图乙中画出：（1）瓶盖上B点受到的阻力F2的大致方向；（2）作用在A点的最小动力F1及其力臂l1.12.（2022锦州）如图所示，用瓶起子起瓶盖时，瓶起子是一个杠杆，O是它的支点，F2是它受到的阻力。

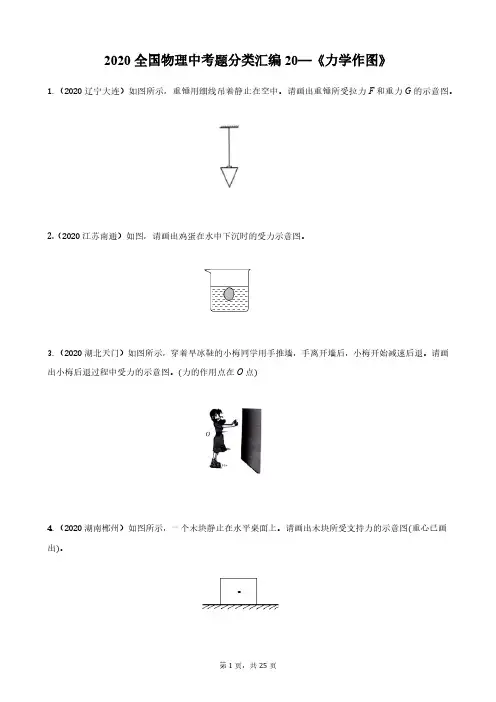

2020全国物理中考题分类汇编20—《力学作图》1.（2020辽宁大连）如图所示，重锤用细线吊着静止在空中。

请画出重锤所受拉力F和重力G的示意图。

2.（2020江苏南通）如图，请画出鸡蛋在水中下沉时的受力示意图。

3.（2020湖北天门）如图所示，穿着旱冰鞋的小梅同学用手推墙，手离开墙后，小梅开始减速后退。

请画出小梅后退过程中受力的示意图。

(力的作用点在O点)4.（2020湖南郴州）如图所示，一个木块静止在水平桌面上。

请画出木块所受支持力的示意图(重心已画出)。

5.（2020四川达州）如图所示，重为20N的鱼悬浮在水中，请用力的图示法画出鱼所受到的力(O为重心)。

6.（2020贵州安顺）如图所示，物块置于长木板上表面，两者一起沿斜面匀速下滑，物块与木板始终保持相对静止。

请在图中画出长木板对物块作用力的示意图。

(O点为力的作用点)7.（2020湖北随州）如图所示，在体育课上小明从被竖直的绳子吊着的爬杆上匀速下滑，请画出此时人在竖直方向的受力示意图。

8.（2020贵州安顺）如图所示，一空瓷碗漂浮在足够深的盛水容器中，现用筷子将空碗缓慢地竖直压入水中并沉入容器底静止。

请在答题卡的坐标上画出从开始压碗直至碗底接触容器底这一过程中，水对容器底的压强p随碗底位置s(碗底距离液面的高度)变化关系的大致图象。

(下压过程碗口始终向上，不考虑筷子浸入水中的体积)9.（2020四川乐山）如图所示，太阳能汽车在水平公路上向右匀速行驶，请在图中画出汽车受力的示意图(力的作用点画在重心O点上)。

10.（2020四川凉山州）某同学用细线把他自己吹胀的气球悬挂在天花板下，当有水平向右的风吹来时的情景如图所示，请在图中画出气球所受力的示意图。

11.（2020四川南充）物体A与弹簧连接，静止在光滑的斜面上，请画出物体A所受弹力的示意图。

12.（2020山东济宁）请在图中画出跳水运动员对跳板的压力。

(按要求完成图)13.（2020湖南常德）在图中画出质量为1kg物体所受支持力的示意图。

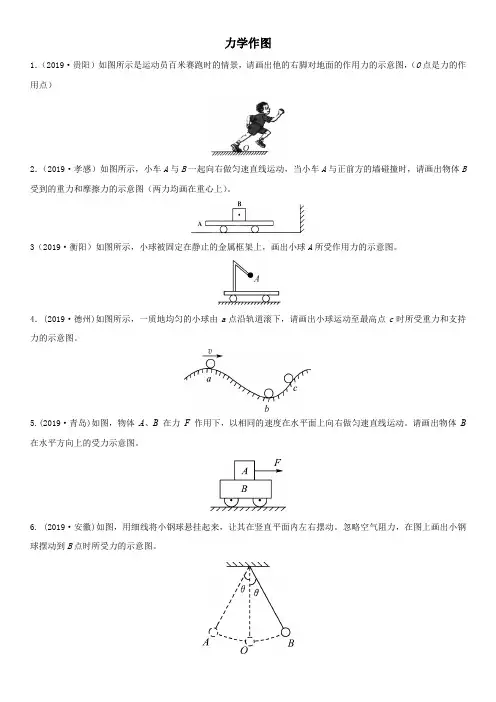

力学作图1．（2019·贵阳）如图所示是运动员百米赛跑时的情景，请画出他的右脚对地面的作用力的示意图，（O点是力的作用点）2．（2019·孝感）如图所示，小车A与B一起向右做匀速直线运动，当小车A与正前方的墙碰撞时，请画出物体B 受到的重力和摩擦力的示意图（两力均画在重心上）。

3（2019·衡阳）如图所示，小球被固定在静止的金属框架上，画出小球A所受作用力的示意图。

4．(2019·德州)如图所示，一质地均匀的小球由a点沿轨道滚下，请画出小球运动至最高点c时所受重力和支持力的示意图。

5.(2019·青岛)如图，物体A、B 在力F 作用下，以相同的速度在水平面上向右做匀速直线运动。

请画出物体B 在水平方向上的受力示意图。

6. (2019·安徽)如图，用细线将小钢球悬挂起来，让其在竖直平面内左右摆动。

忽略空气阻力，在图上画出小钢球摆动到B点时所受力的示意图。

7．（2019·贵港）用手把小球压在弹簧上，弹簧被压缩到A点，松手后小球向上运动，如图所示。

请在图中画出小球离开弹簧后所受到的力的示意图（O为小球的重心，空气对小球的作用力忽略不计）。

8．(2019·泰州)如图，货物随传送带一起水平向右做匀速直线运动，画出该货物的受力示意图。

9．（2019·德阳）如图所示，雨燕沿虚线方向匀速自由飞翔，在图中画出雨燕所受重力和空气对它的作用力的示意图。

10．(2019·黄冈)高颜值、高速度的中国高铁是中国制造迈向中国创造的重要标志。

其以快速、平稳、舒适为世界所称道。

如图，在水平行驶的高铁上，一枚硬币稳稳地立在窗台上。

请作出硬币在竖直方向受力的示意图（O为重心）。

11. (2019·遂宁)在探究“推断物体不受力时的运动”实验中，小车从斜面顶端A自由滑下，在水平面上滑行经过B点，最终在C点静止，请以“O”为力的作用点，在图中作出小车经过B点时受到的摩擦力和重力示意图。

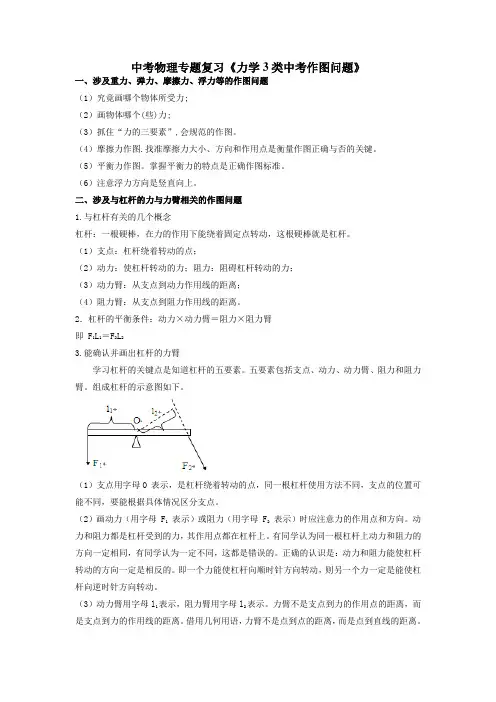

中考物理专题复习《力学3类中考作图问题》一、涉及重力、弹力、摩擦力、浮力等的作图问题（1）究竟画哪个物体所受力;（2）画物体哪个(些)力;（3）抓住“力的三要素”,会规范的作图。

（4）摩擦力作图.找准摩擦力大小、方向和作用点是衡量作图正确与否的关键。

（5）平衡力作图。

掌握平衡力的特点是正确作图标准。

（6）注意浮力方向是竖直向上。

二、涉及与杠杆的力与力臂相关的作图问题1.与杠杆有关的几个概念杠杆：一根硬棒，在力的作用下能绕着固定点转动，这根硬棒就是杠杆。

（1）支点：杠杆绕着转动的点；（2）动力：使杠杆转动的力；阻力：阻碍杠杆转动的力；（3）动力臂：从支点到动力作用线的距离；（4）阻力臂：从支点到阻力作用线的距离。

2．杠杆的平衡条件：动力×动力臂＝阻力×阻力臂即 F1L1＝F2L23.能确认并画出杠杆的力臂学习杠杆的关键点是知道杠杆的五要素。

五要素包括支点、动力、动力臂、阻力和阻力臂。

组成杠杆的示意图如下。

（1）支点用字母O 表示，是杠杆绕着转动的点，同一根杠杆使用方法不同，支点的位置可能不同，要能根据具体情况区分支点。

（2）画动力（用字母 F1表示）或阻力（用字母 F2表示）时应注意力的作用点和方向。

动力和阻力都是杠杆受到的力，其作用点都在杠杆上。

有同学认为同一根杠杆上动力和阻力的方向一定相同，有同学认为一定不同，这都是错误的。

正确的认识是：动力和阻力能使杠杆转动的方向一定是相反的。

即一个力能使杠杆向顺时针方向转动，则另一个力一定是能使杠杆向逆时针方向转动。

（3）动力臂用字母l1表示，阻力臂用字母l2表示。

力臂不是支点到力的作用点的距离，而是支点到力的作用线的距离。

借用几何用语，力臂不是点到点的距离，而是点到直线的距离。

（4）画力臂方法：一找支点、二画线、三连距离、四标签.即找支点O ；画力的作用线（虚 线）；画力臂（虚线，过支点垂直力的作用线作垂线）；标力臂（大括号）。

三、涉及滑轮组有关的作图问题1.滑轮组（1）定义：由若干个定滑轮和动滑轮匹配而成的叫滑轮组。

一、作图题1．（2021·江苏镇江市·八年级期中）请按要求进行作图：（1）请在图中画出拇指对压缩的弹簧的弹力示意图。

（_______）（2）如图（a ）所示，小华用20N 的力拉着重为30N 的行李箱行走，拉力的方向与水平面成30，请在图（b ）中画出行李箱所受拉力的示意图。

（________）（3）如图所示，把一个重力为1N 的铁锁用绳子悬挂起来，将锁拉到一定高度后放手，铁锁来回摆动，请画出铁锁摆到最高点时受到的重力及绳子拉力的示意图。

（________）【答案】见解析 见解析 见解析【详解】(1)[1]拇指对压缩的弹簧的弹力示意图，压力的方向沿弹簧方向，由于是压缩弹簧，故压力的方向向左，故过作用点画一条向左的线段，并在线段的末端标上向左箭头和F 压，故如下图所示：。

(2)[2]拉力的方向与水平面成30，故先用虚线画出水平线，然后过作用点画一条沿水平方向30°，画一条向上的线段，并在线段末标上向上的箭头和=20N F 拉，故如下图所示：。

(3)[3]铁锁摆到最高点时受到的重力及绳子拉力，故先找到锁的重心，过重心画一条竖直向G，绳子的拉力是沿绳方向，故过重心沿绳下的线段，故在线段末标上向下的箭头和=1N方向画一条线段，并在线段末标上向上的箭头和F拉，故如下图所示：。

2．（2021·苏州市工业园区第一中学八年级月考）请用力的示意图作出铅笔所受的弹力。

【答案】【详解】铅笔受到手指向下的压力与桌面对铅笔向上的支持力3．（2021·陕西西安市·高新一中九年级三模）如图所示，当小车遇到障碍物而停止时，车上的木块向前倒，请画出此时木块受到的重力和木块上的A点所受支持力的示意图。

【答案】【详解】如图所示，先用虚线连接对角线，即可找出重心，过重心做一条竖直向下的线段，并且标上竖直向下的箭头和G，过A点做接触面的垂线，并标上向上的箭头和F即可。

4．（2021·山东德州市·八年级期中）如图甲所示，一木块静止在斜面上，请在图中画出木块对斜面的压力F的示意图。

人教版中考物理复习专题专练—力学画图题一、作图题1．用轻绳悬挂的铁球自由摆动，请画出摆动到图所示位置时，铁球的受力示意图。

（忽略空气阻力）2．某一物体沿斜面匀速下滑，请你画出物体所受力的示意图。

3．如图所示，物体A与弹簧连接，静止在光滑的斜面上，请画出A的受力示意图。

4．如图是体育加试时某同学参加1000m赛跑时的情景图，请画出他的右脚对地面的作用力的示意图（O点是力的作用点）。

5．冰壶掷出后，运动员用冰刷擦拭冰面使冰面温度升高，造成冰面熔化，在冰场表面形成一层水膜，减小摩擦力，作用一是让冰壶滑行得更远，二是微调冰壶的前行轨迹。

请你画出掷出后正在向右运动的冰壶（如图）的受力示意图（冰壶重心在O点）。

6．如图为北京2022年冬奥会中的高山滑雪比赛现场，该情景可以抽象为右图所示，请在图中画出雪道对滑雪板作用力的示意图。

7．一辆带有支架且表面粗糙的小车上放置着物块B，支架前端O点处用细线悬挂着小球A，它们一起沿水平向左的方向做直线运动。

请画出当小球A处于如图所示的状态时，物块B的受力情况。

8．足球比赛中，运动员罚点球时踢出了一个贴地的地滚球，如图甲所示。

若足球重为G，球心为O，请在图乙中作出此时足球的受力示意图。

9．如图所示，物体A放在B上，在水平拉力F作用下一起向右做加速直线运动，不计空气阻力，画出物体A的受力示意图。

10．如图所示，一个木块在光滑水平面上以v0的速度向右运动，最终木块冲上粗糙斜面静止在A 点，画出木块在A点所受力的示意图。

11．如图所示为小丽同学站在某商场匀速向下运动的电动扶梯上的示意图，请在图中作出小丽所受力的示意图（O点为小丽的重心）。

12．一个木块从斜面上滑下，并在水平面上继续滑动，如图所示。

请按如下要求在原图中作图：⑴画出木块在斜面上时所受重力及木块对斜面压力的示意图；⑴画出木块在水平面上向右滑动时的受力示意图。

13．正在向右行驶的公交车上悬挂的安全把手突然向左偏转，如图所示。

中考物理高频考点《力学作图》专项练习题-附答案学校:___________班级：___________姓名：___________考号：___________一、作图题1．如图所示，小球漂浮在水中，画出小球所受力的示意图。

2．按要求作图。

如图所示，手指顶在刻度尺上，刻度尺在水平位置静止，请画出刻度尺受到的重力G的示意图。

3．如图所示，质量为0.5kg的小球静止在水平面上，请在图中画出小球受力的示意图。

4．重为2牛的小球悬浮在水中，请在图中用力的图示法画出小球所受的浮力。

5．采摘园内，樱桃A静立枝头，请你画出樱桃A的受力示意图（O点为樱桃A重心）6．图所示为一盛水的容器，请在A，B两点画出单位面积上所受水的压力的示意图．7．如图，一名男生奔跑过程中左脚腾空、右脚着地，请画出此刻地面对他的摩擦力的示意图（A点是作用点）。

8．在如图中画出小球对墙面的压力的示意图。

9．如图所示，木块静止在斜面上，请画出它所受摩擦力f和它对斜面压力F的示意图。

10．如图所示，小丽站在机场内水平匀速向右运动的自动运送带上，并与运送带保持相对静止，请在图中作出小丽所受力的示意图（O点为小丽的重心）．11．图甲是某物体运动时的s﹣t图象，请在图乙中画出它的v﹣t图象。

12．在图中作出物体沿斜面下滑时受到的摩擦力f的示意图．13．江豚是一种小型鲸类，被归属于国家一级保护动物。

如图所示为一头悬浮在水中的江豚，点O为江豚的重心，请在图中画出它此时的受力示意图。

14．按题目要求作图．如图，物块静止在水平地面上，画出重力的示意图．15．在图中画出小球A所受重力与拉力的示意图．16．一个重为30N的物体在斜面上匀速下滑，试在图中画出物体所受到重力和摩擦力的示意图.17．用大小为10N的水平力拉物体A，使A沿水平桌面向左匀速运动，在图中用力的示意图把物体A所受的摩擦力表示出来。

18．请画出图中小球（球心在O点）所受重力的示意图．19．如图所示，用细线将小球悬挂在竖直墙壁上，请画出小球所受重力及小球对墙壁压力的示意图。

专题23 力学作图分析力学作图主要包括力的示意图、力臂的画法以及滑轮组的绕线方法。

画力的示意图要注意三个要点：(1)力的作用点的位置；(2)力的方向；(3)力的大小以及物理量的符号。

画力臂要注意三点：(1)支点的位置；(2)画力的作用线；(3)标出力臂l。

做滑轮组绕线的作图题时要注意两点：(1)绳子的股数n；(2)拉力的方向。

类型一受力分析作图【例1】如图所示，A处于静止状态，B在拉力作用下向右运动。

请在图中画出A物体的受力示意图(力的作用点图中已标出)。

【例2】在内壁光滑的汽缸内，用重为G的活塞封闭一定质量的气体，把活塞和汽缸按图所示悬挂，静止在空中，图中已标出缸内气体对活塞的作用力F气，请画出活塞所受其他力的示意图。

【例3】如图，斜面上的小球A被挡板B挡住，请画出小球A所受力的示意图。

【例4】如图所示物块正在光滑的水平面上向右滑动，并拉伸弹簧，画出物块受力的示意图(不计空气阻力)。

类型二杠杆作图【例5】图甲是生活中常用的一款指甲刀，其中AOB部分可视为杠杆，其简化示意图如图乙所示，使用时，指甲作用在A点的力视为阻力。

请你在乙图中画出：(1)作用在A点的阻力F2的示意图。

(2)在B点施加的最小动力F1及动力臂l1。

【例6】如图所示，用杠杆将物体A吊起，O是支点，请画出拉力F1的力臂L1和物体A所受重力的示意图。

【例7】撬棒是生活中常用的劳动工具，如图所示，请画出重物M对撬棒的压力F2以及人对撬棒的力F1的力臂l1。

【例8】中医药文化是中华民族悠久历史文化的重要组成部分。

如图是用切刀将黄芪切片的示意图，请你在图中画出施加在手柄上A点最小力F的示意图及其力臂l。

【例9】图中利用羊角锤撬钉子，在锤柄上画出所施加的最小动力F和其力臂l。

类型三滑轮组绕线作图【例10】一个工人站在地面上，使用如图所示的滑轮组将重物从地面提升到楼顶，要求绳子的自由端要向下拉，请你用笔画代替绳子，画出滑轮组最省力的绕绳方法。

2024年中考物理复习二轮专题：力学作图一、画指定力1．空易拉罐里面放一部分水，调整后可以立于A点而静止，其重心为O点，请在图中画出处于静止时的易拉罐受到重力示意图。

2．如图所示是小明跑步时的情形，请画出他所受的支持力和摩擦力的示意图。

3．如图所示，重1N的小球浮于水面，请在图中画出小球所受浮力和烧杯对斜面压力的示意图。

4．一物体正以某一初速度冲上粗糙的斜面，请作出该物体所受的弹力及摩擦力。

二、受力分析5．如图所示，用线将吊灯悬挂在天花板上，线对灯的拉力F=4N.请在图中画出吊灯受力的示意图。

(拉力的作用点取在重心)6．物体A处于静止状态，如图，请在图中画出A的受力示意图。

7．如图所示，封闭式轿厢随钢索向右上方做匀速直线运动，请画出静止在轿厢内的物体A受到所有力的示意图。

8．如图，重20N的木球漂浮在水面上，请画出木球静止时所受力的示意图：9．如图所示，一位同学在用力匀速推箱子，请画出箱子的受力示意图。

10．如图，水平面上的物体A和B被弹簧拉着匀速直线运动，画出物体B在水平方向受力的示意图.三、杠杆画力臂11．如图是用撬棒撬起石头的情景，请你画出阻力F2及动力臂L1。

12．如图所示，用瓶起子开一瓶汽水，在图中画出动力臂L1和阻力F2的示意图。

13．如图，小明正在借用一个平台做俯卧撑，此时可将他视为一个以脚尖为支点O的杠杆，如果他的重心在A点，请在图中画出他重力的力臂。

14．如图甲是晾衣服用的夹子，其简化示意图如图乙所示。

AOB以看成杠杆，O点是支点，A点是动力的作用点，B点是阻力的作用点。

在图乙中画出，捏夹子时：在A点施加的最小动力F1的示意图、阻力F2的阻力臂L2。

15．如图甲所示是一个核桃破壳器。

破壳时，手柄可以看成一个杠杆。

图乙为其简化的示意的。

请在乙图中画出：(1)B点受到的阻力F2的力臂L2。

(2)作用在A点的最小动力F1。

四、滑轮绕线16．画出图中工人提升重物时滑轮组绳子的绕法。

17．如图所示，要用滑轮组将陷入泥潭的汽车拉出，请在图中画出最省力的绳子绕法。

4.作图题一．力的示意图1．有一辆小车，在A点受到40N与程度方向成40°角斜向左上方的拉力，在图中画出这个拉力的示意图。

【答案】见解析【解析】拉力的作用点在小车左边缘的A点，方向与程度方向成40°角斜向左上方，拉力的大小为40N，由此画出这个拉力的示意图，如下图：2．如下图的是攀岩运发动悬停在空中的情景。

请画出运发动所受力的示意图〔其中O为重心〕。

【答案】见解析【解析】攀岩运发动悬停在空中，运发动受到竖直向下的重力G、竖直向上拉力F的作用，作用点在重心，且二力的大小相等，如下图：3．物体放在皮带传输机上，与皮带一起匀速向右运动，请画出该物体的受力示意图。

【答案】见解析【解析】由于物体和皮带一起匀速运动，相对静止，所以该物体不受摩擦力的作用，只受重力和支持力的作用；如下图：4．如下图，给木块一个初速度使其在程度面上沿图示方向做减速直线运动，请画出它此时的受力示意图。

【答案】见解析【解析】该物块在程度面上运动时，在竖直方向上，受到重力和支持力的作用；小木块在程度面上做减速直线运动，因为向右运动，所以程度方向上受到程度向左的摩擦力，如下图。

5．小车从斜面A点自由滑下，在程度面上滑行经过B点，最终在C点静止。

请以“O〞为力的作用点，在图中作出小车经过B点时受力的示意图。

【答案】见解析【解析】小车从斜面顶端A自由滑下，在程度面上滑行经过B点，最终在C点静止，那么小车经过B点时受到摩擦力的方向程度向左；重力的方向竖直向下，支持力的方向竖直向上，作用点都在小车重心上。

过小车的重心，沿竖直向下的方向画一条有向线段，用G表示，即为重力；沿竖直向上的方向画一条有向线段，用F支表示，即为支持力；沿程度向左的方向画一条有向线段，用f表示，即为摩擦力，如下图：6．重力为6牛的小球置于程度地面上，用力的图示法在图中作出地面所受的压力F。

【答案】见解析【解析】小球置于程度地面上，那么地面所受压力的大小等于小球的重力，为6N，方向垂直于接触面向下，作用点在接触面上；可选取标度为3N，那么所画线段的长度是标度的2倍，如下图：7．如下图，小红同学在体重计上静止站立，请你画出此时她所受力的示意图。

中考物理专题训练：力学作图2．（2021•南通）如图，判断重力方向装置中的小球静止，请画出小球的受力示意图3．（2021•宿迁）如图所示，一个磁性黑板擦紧贴于竖直黑板面上，刚好能沿黑板面竖直匀速下滑。

请画出磁性黑板擦在竖直方向上所受到的力。

4．（2021•无锡）如图中手沿水平方向拉弹簧一端，弹簧伸长。

请在O点画出弹簧对手的拉力F的示意图。

5．（2021•泰州）如图所示，物体沿粗糙斜面下滑，请作出物体所受重力和摩擦力的示意图。

6．（2021•南京）如图中，轻拉弹簧，水平面上的物体A和B处于静止状态，画出物体A 的受力示意图。

7．（2021•苏州）图中磁性黑板擦吸附在竖直黑板上，画出黑板擦在竖直方向受到的力。

8．（2021•扬州）如图，作出静止在斜面上的木块所受重力和弹力的示意图。

9．（2020•南京）如图（a）所示，空缆车随缆绳做匀速直线运动，在图（b）中画出缆车的轿厢（以方框表示）受力示意图（不计空气阻力）。

10．（2020•苏州）如图，箱子随水平传送带向右做匀速直线运动，请画出它所受力的示意图（空气阻力不计）。

11．（2020•盐城）在图中画出小车受到重力的示意图。

12．（2020•连云港）按照题目要求作图。

如图所示，物体A放在B上，在水平拉力F作用下一起向右做匀速直线运动，不计空气阻力，画出物体A的受力示意图。

13．（2020•镇江）足球静止在水平桌面上，O为重心，请画出足球受力的示意图。

14．（2019•南通）如图，带电小球A悬停于带同种电荷的球M正上方，请作出A受力的示意图。

15．（2019•淮安）画出图中静止在斜面上的茶杯所受重力的示意图。

16．（2019•扬州）如图，是一块质量均匀分布的半圆形量角器，将其用细线悬挂在天花板上，请你用作图的方法找到重心O点的位置。

（A点是圆心，保留作图痕迹）17．（2019•无锡）如图在水平地面上拉动木块，请画出木块所受重力和拉力的示意图18．（2019•苏州）图中，物块沿绝对光滑的斜面下滑，请画出物块受力的示意图。

2023年中考物理高频考点训练——力学作图1．如图，（a）图所示是一种新型开瓶器，借助它可单手轻易开启啤酒瓶盖，该开瓶器可看作一个杠杆。

请在（b）图中画出该开瓶器工作时作用在A点的动力F1的示意图和阻力F2的力臂2l。

2．在图中，重为3N的小球静止在水平地面上，请用力的图示法画出小球受到的重力G。

3．在图中，小球受到绳子的拉力F大小为10牛，用力的图示法画出拉力F。

4．如图所示，作出静止在桌面上的茶杯所受重力的示意图。

5．木块在水平向左的拉力作用下做匀速直线运动，请在图中画出木块在水平方向的受力示意图。

6．如图所示，请作出静止在斜面上的小球所受重力和支持力的示意图。

7．如图所示，木块A沿着斜面向上运动，请在图中作出木块A受力的示意图。

8．如图所示，画出小球所受重力的示意图。

9．如图所示，请作出小球所受重力和支持力的示意图。

10．在图中画出牛奶罐从向斜上方飞出至落地前瞬间具有的动能与时间关系图像。

11．如图为2022年北京冬奥会高山滑雪比赛的场景，该情景可以简化为题图所示的力学模型，请在图中A点画出运动员在斜面上的受力示意图。

12．如图所示，重5N的木块静止在水平桌面上。

请在图中画出木块所受支持力的示意图。

13．如图所示，小车从斜面上滑下来最终停在B处。

请画出小车在A处所受力的示意图。

14．请在图中画出小球的受力示意图（小球与斜面刚好接触）。

15．请画出缆车的轿厢（以方框表示）匀速上升时的受力示意图（不计空气阻力）。

16．杠杆OAB可绕O点自由转动，请在图中画出使杠杆OAB在此状态下平衡时最小动力F l的方向和阻力F2的力臂l2。

（保留作图痕迹）17．如图所示，台阶上的长木板ABC上放着一个重物，木板自重忽略不计。

请在图中画出能将重物撬动的最小的力F和力臂l。

18．将一个条形磁铁用一根细线悬挂在天花板上，将螺线管一端靠近条形磁铁，闭合开关后发现条形磁铁静止在如图所示的位置。

请画出条形磁铁的受力示意图。

专题十八力学作图题力学作图题主要有以下几种类型：重力、弹力、摩擦力的示意图；杠杆力臂、动力、阻力作图；滑轮组绕线。

（一）力的示意图1．画法：用带箭头的线段表示物体所受到的力。

线段起点表示力的作用点；线段长度表示力的大小；箭头表示力的方向。

2．要求：（1）要做到“三定二标”：定作用点、定方向、定长度，标箭头和力的符号。

（2）用实心小圆点“·”标出作用点：重力的作用点在其重心上；压力的作用点在其接触面上，一般情况下力的作用点画在物体的重心上。

（3）用箭头标出力的方向：重力的方向竖直向下；压力的方向垂直于接触面指向被压物体；支持力的方向垂直接触面指向被支持物体；浮力的方向竖直向上。

（4）用英文字母标出力的符号：如重力用“G”，压力、支持力用“F”等。

1.在图中，小球受到绳子的拉力为4牛。

用力的图示法画出此拉力。

2.如图，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的力的示意图。

3.如图所示，当小军用力推墙时，他沿水平冰面减速向后退去。

请你画出此时小军的受力示意图。

（图中黑点表示重心）4.如图所示，在平直的地面上，一个人沿水平方向用力推一物体向右匀速运动，请画出物体在水平方向的受力示意图。

5.如图所示，用细线将小球悬挂在竖直墙壁上，请画出小球所受重力及小球对墙壁压力的示意图。

6.如图所示为小娟同学站在某商场匀速向下运动的电动扶梯上的示意图，请在图中作出小娟所受力的示意图（O点为小丽的重心）。

7.如图所示，鸡蛋正在盐水中加速上浮。

请画出此时鸡蛋所受力的示意图。

（二）杠杆力臂、动力、阻力作图1．知识应用：（1）力臂是指支点到力的作用线的距离。

（2）根据杠杆平衡条件F1L1＝F2L2，找最小力使杠杆平衡就是找最长的力臂。

（3）动力和阻力作用在杠杆上可以使杠杆静止，以此判断动力或阻力的方向。

2．要求：（1）力臂要用两端带箭头的实线或实线加大括号，或虚线加大括号表示，然后要标注力臂长度符号；（2）力臂与力的作用线的垂直关系要用垂直符号标注。
