中考物理专题训练—力学作图题,这88道精选作图题一定要做

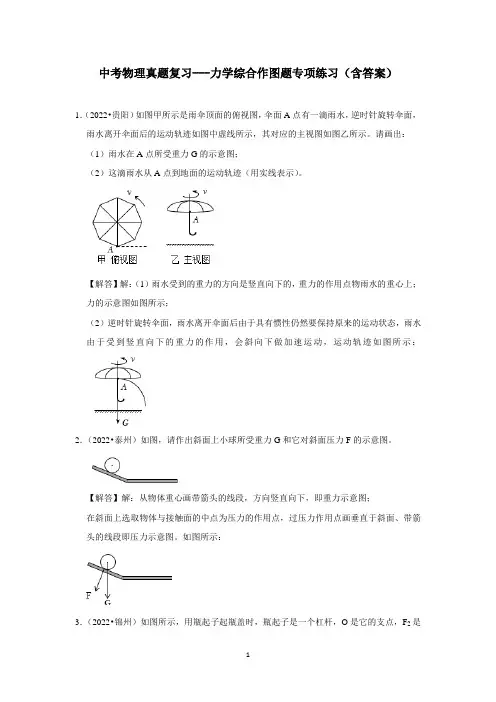

中考物理真题复习---力学综合作图题专项练习（含答案）1．（2022•贵阳）如图甲所示是雨伞顶面的俯视图，伞面A点有一滴雨水，逆时针旋转伞面，雨水离开伞面后的运动轨迹如图中虚线所示，其对应的主视图如图乙所示。

请画出：（1）雨水在A点所受重力G的示意图；（2）这滴雨水从A点到地面的运动轨迹（用实线表示）。

【解答】解：（1）雨水受到的重力的方向是竖直向下的，重力的作用点物雨水的重心上；力的示意图如图所示；（2）逆时针旋转伞面，雨水离开伞面后由于具有惯性仍然要保持原来的运动状态，雨水由于受到竖直向下的重力的作用，会斜向下做加速运动，运动轨迹如图所示：2．（2022•泰州）如图，请作出斜面上小球所受重力G和它对斜面压力F的示意图。

【解答】解：从物体重心画带箭头的线段，方向竖直向下，即重力示意图；在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点画垂直于斜面、带箭头的线段即压力示意图。

如图所示：3．（2022•锦州）如图所示，用瓶起子起瓶盖时，瓶起子是一个杠杆，O是它的支点，F2是它受到的阻力。

请你在图中画出作用在A点的最小动力F1及其力臂L1。

【解答】解：由杠杆平衡条件F1L1＝F2L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OA作为动力臂L1最长；由于阻力使杠杆逆时针方向转动，所以动力的方向应该向上，过点A垂直于OA向上作出最小动力F1的示意图，如图所示：。

4．（2022•营口）图甲是自行车的手闸，其中ABO部分可视为一种杠杆，其简化示意图如图乙所示，O为支点，F2为阻力，请在图乙中画出：（1）作用在A点的最小动力F1及其力臂l1；（2）阻力F2的力臂l2。

【解答】解：（1）由杠杆平衡条件可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OA作为动力臂l1最长；动力的方向应该向下，过点A垂直于OA向右作出最小动力F1的示意图；（2）从支点O作阻力F2作用线的垂线，支点到垂足的距离为阻力臂l2，如图所示：。

2023年中考一轮复习------力学作图练习题1.请在图中画出正方体木块所受重力的示意图。

2.如图所示，小球受到的重力为10N，请在图中画出小球在斜面上时所受重力的示意图．3.画出图中细线对木块A拉力的示意图。

4.如图所示，有一根粗细均匀的长木棒斜放在墙角，画出木棒所受重力G、木棒对墙面的压力F A和地面对木棒的支持力F B的示意图。

5.如图所示是小雪同学测量滑动摩擦力的情景，此时木块在水平面上做匀速直线运动，请画出木块在水平方向上受力的示意图．6.某同学从滑梯上匀速下滑，请画出该同学所受力的示意图(O为重心)。

7.如图所示，B物体在水平皮带上跟随皮带一起做匀速直线运动，请在图中画出B物体的受力示意图。

8.如图所示，是向上斜上方抛出的铅球，请在图中画出铅球的受力示意图，(不计空气阻力)9.（1）如图所示，橡皮用细线拴住做圆周运动，请画出橡皮所受拉力的示意图；（2）如图，一木块沿斜面匀速下滑.请作出木块受到的重力和斜面对它的滑动摩擦力的示意图；(3)如图所示，是一只在空中向上运动的排球.请画出排球所受力的示意图。

(不计空气阻力)10.请在图中画出苹果受到重力G的示意图。

11.画出图中重力为20N的小球A所受重力的示意图．12. 如图重4.5N的足球被运动员用头顶出，试画出足球在空中飞行时的受力示意图(不计空气阻力)13.请画出图中物块A受到的重力的示意图．14.如图所示，一个重为50N小球从斜面上滚下，请在图中作出小球所受重力G的示意图．15.在图中画出足球受到重力的示意图。

(O为足球重心)16.请在图中画出跳水运动员对跳板的压力。

17.在图中画出斜面上的物体A所受到的力的示意图。

18.一木箱重力G=30N，放置于水平地面上，在拉力F=40N的作用下向右做匀速直线运动，此时木箱受哪些力的作用？请作出木箱所受的力的示意图．19.如图所示，小红背着书包站在匀速上行的自动扶梯上随着扶梯一起上行，请画出此时小红受力的示意图．20.在图中画出斜面上的物体所受的重力G和斜面对物体支持力F的示意图。

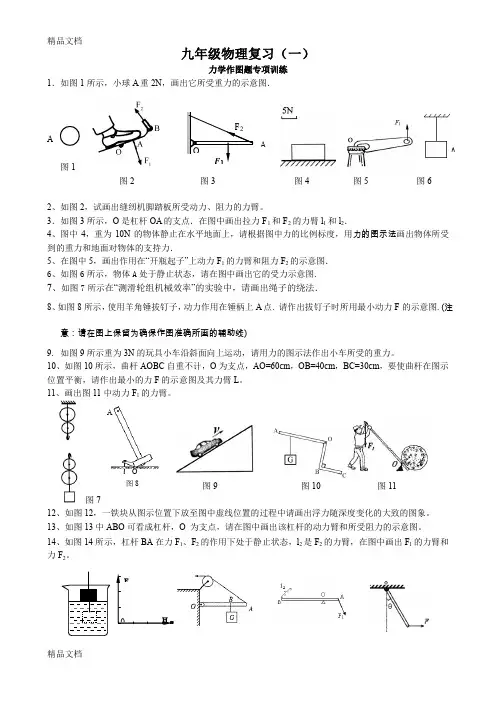

九年级物理复习（一）力学作图题专项训练1．如图1所示，小球A重2N，画出它所受重力的示意图．图1图2 图3 图4 图5 图62、如图2，试画出缝纫机脚踏板所受动力、阻力的力臂。

3．如图3所示，O是杠杆OA的支点．在图中画出拉力F1和F2的力臂l1和l2．4、图中4，重为10N的物体静止在水平地面上，请根据图中力的比例标度，用力的图示法画出物体所受到的重力和地面对物体的支持力．5、在图中5，画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意图．6、如图6所示，物体A处于静止状态，请在图中画出它的受力示意图.7、如图7所示在“测滑轮组机械效率”的实验中，请画出绳子的绕法．8、如图8所示，使用羊角锤拔钉子，动力作用在锤柄上A点. 请作出拔钉子时所用最小动力F的示意图. (注意：请在图上保留为确保作图准确所画的辅助线)9.如图9所示重为3N的玩具小车沿斜面向上运动，请用力的图示法作出小车所受的重力。

10、如图10所示，曲杆AOBC自重不计，O为支点，AO=60cm，OB=40cm，BC=30cm，要使曲杆在图示位置平衡，请作出最小的力F的示意图及其力臂L。

11、画出图11中动力F1的力臂。

图9 图10 图11 图712、如图12，一铁块从图示位置下放至图中虚线位置的过程中请画出浮力随深度变化的大致的图象。

13、如图13中ABO可看成杠杆，O 为支点，请在图中画出该杠杆的动力臂和所受阻力的示意图。

14、如图14所示，杠杆BA在力F1、F2的作用下处于静止状态，l2是F2的力臂，在图中画出F1的力臂和力F2。

AA图8OA图12 图13 图14 图1515、画出图15中力F 的力臂．16.作出图16中杠杆的动力F1和阻力臂L2.图16 图17 图1817．如图17所示，杠杆OA 在力Fl 、F2的作用下处于静止状态，L2是力F2的力臂。

在图中画出力F1的力臂L1和力F2.18、重20N 的小球正从斜面上加速滚下，在图18中用力的图示法画出小球受到的重力。

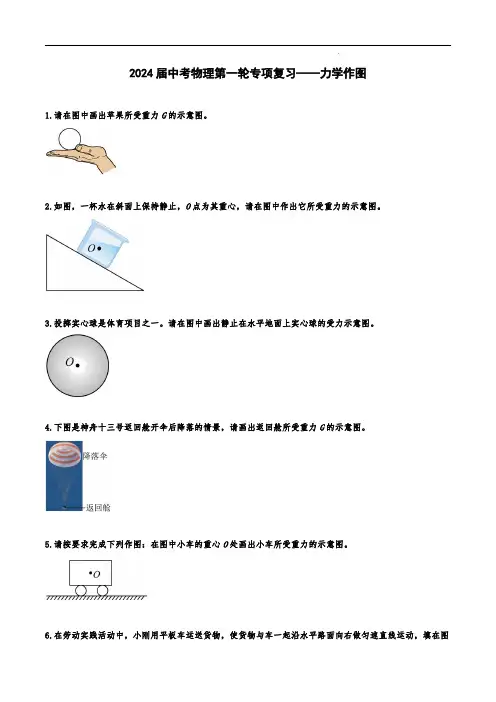

2024届中考物理第一轮专项复习——力学作图1.请在图中画出苹果所受重力G的示意图。

2.如图，一杯水在斜面上保持静止，O点为其重心，请在图中作出它所受重力的示意图。

3.投掷实心球是体育项目之一。

请在图中画出静止在水平地面上实心球的受力示意图。

4.下图是神舟十三号返回舱开伞后降落的情景，请画出返回舱所受重力G的示意图。

5.请按要求完成下列作图：在图中小车的重心O处画出小车所受重力的示意图。

6.在劳动实践活动中，小刚用平板车运送货物，使货物与车一起沿水平路面向右做匀速直线运动，填在图中以O为作用点，画出该货物的受力示意图。

7.如图甲所示，小阳乘坐机场水平电梯时，放在电梯上的手提箱与水平电梯以相同速度匀速直线前进，乙图是手提箱在水平电梯上的简化图，请在乙图中画出手提箱此时受力的示意图。

8.如题图所示，书静止放在水平桌面上，请在O点画出书受到的重力G和支持力F的示意图。

9.如图所示，斜面的正前方有一块磁铁，小铁球从斜面滚落到水平桌面上，在靠近磁铁时运动越来越快。

请画出此时小铁球在水平方向受力示意图（O点为小铁球的重心）。

的示意图。

10.如图所示，O为支点，杠杆AB平衡时，画出施加在杠杆上最小动力F111.如图是锅炉上的安全阀门示意图。

请画出物体A的重力示意图及F的力臂L。

12.如图所示，小亮用滑轮组将装修材料运到楼上，请用笔画线帮他组装最省力的滑轮组。

13.生活中常用“磁块”这种小物件，把它吸在铁质板上可以固定图纸或卡片等。

如图一个磁块吸在水平放置的铁板下表面，已知铁板对磁块的吸引力大约是磁块重力的3倍。

请画出磁块受力的示意图并用汉字标出各力的名称（O。

14.如图所示的避险车道内铺有厚厚的碎石，失控车辆一旦冲入就会因陡坡、碎石摩擦而快速停下，这在很大程度上保护了驾乘人员和车辆的安全。

正因如此，避险车道被称为高速公路上的“救命道”。

请在简化图中画出失控车辆冲入避险车道减速滑行时的受力示意图。

15.思考乐的小白同学用斜向右上的拉力拉动物体向右做匀速运动，请在图中：①画出绳子对手的拉力F ，②物块受到的摩擦力f 。

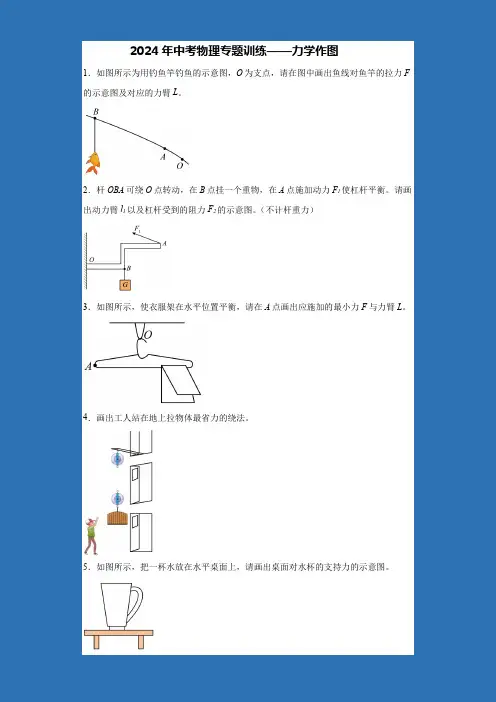

2024年中考物理专题训练——力学作图1．如图所示为用钓鱼竿钓鱼的示意图，O为支点，请在图中画出鱼线对鱼竿的拉力F 的示意图及对应的力臂L。

2．杆OBA可绕O点转动，在B点挂一个重物，在A点施加动力F1使杠杆平衡。

请画出动力臂l1以及杠杆受到的阻力F2的示意图。

（不计杆重力）3．如图所示，使衣服架在水平位置平衡，请在A点画出应施加的最小力F与力臂L。

4．画出工人站在地上拉物体最省力的绕法。

5．如图所示，把一杯水放在水平桌面上，请画出桌面对水杯的支持力的示意图。

6．如图所示为踢向空中的足球在上升过程中，画出此时球所受重力的示意图。

7．小明同学在两个相同的容器中分别装初温相同的两杯水，用相同的热源对它们加热。

甲杯中的水从开始加热至沸腾一段时间，温度随时间变化的图像如图所示。

乙杯装水的质量大于甲杯，且增加了容器上方的气压（气压增加液体沸点会升高）。

请画出乙杯中的水温度随时间变化的大致图像。

8．画出图甲中作用力F的力臂。

9．如图，O是轻质杠杆的支点，杠杆在图中所示位置静止，请画出物块重力G和所要施加的最小动力F1的示意图。

10．如图所示，一瓶重4N的饮料随着粗糙的传送带水平向右匀速运动。

请在图中画出传送带突然减速时饮料瓶受到的重力和摩擦力的示意图。

11．如图所示是一个抛石机模型，O为支点，请你在图中画出将石头抛出时在A点所用的最小的力1F的示意图及其力臂1L。

12．如图甲所示杠杆的B点挂一个重物，在A点施加一个最小的动力使杠杆平衡。

请画出最小的动力1F以及杠杆受到的阻力2F的示意图。

13．如图所示，要让木箱向右方翻转，请画出翻转时用的最小力F和它的力臂L。

（翻转时不打滑）14．如图所示，杠杆保持静止，O为支点，请画出动力F1的力臂L1和阻力F2的示意图。

15．如图所示，旗手小明竖直举轻质旗前进时，红旗受到风的水平阻力F2，其作用点可以看成在A点。

若以O点为支点，请画出手在B点对旗杆施加的最小动力F1及其力臂l1。

作图题专题 一、力学1．如图，金属块A 在粗糙的水平面上向右滑行，请在图中画出金属块所受重力和摩擦力的示意图。

2．如图，杠杆的一端挂一重物，杠杆处于静止状态，请画出力F 的力臂L 。

3．钓鱼竿钓鱼的示意图如图所示，O 为支点，F 1是手对鱼竿的作用力，请画出：①鱼线对钓鱼竿拉力F 2的示意图；②F 1的力臂。

4．如图所示，作出：①重物M 所受重力的示意图；②以O 为支点，力F 1的力臂.5．如图所示，F 1是作用在抽水机手柄A 点的动力，O 为支点，请在图中画出F 1的力臂和阻力的示意图。

6．请画出图中动力F 1的力臂L 1和物体所受重力的示意图．7．粗细均匀棒的一端在力F 的作用下（如图所示），处于杠杆平衡状态．要求：（1）画出棒所受重力G 的示意图； （2）画出力F 的力臂l 1； （3）比较两力的大小：G ______F 。

8．如图所示，课桌的重心在O 点，若在课桌的C 点用力F 把桌腿B 抬离地面，在抬起时另一桌腿A 没有滑动，请在图中画出F 相对于A 点的力臂l 1、重力G 的示意图、并标出重力的力臂l 2。

9．图所示是能绕O 点转动的杠杆，请画出足球受到的重力G 和力F 的力臂L.MF 1 ABOO10．如图所示，用螺丝刀撬起图钉．请在图上画出螺丝刀受到图钉阻力F 2的力臂；并画出作用在螺丝刀柄上A 点的最小动力F 1的示意图．11．如图是小黄为新装的空调室外机设计的支架，请在图上画出空调室外机受到的重力，假设其重心就在其几何中心上。

支架可以看作杆杠，以O 为支点，在支架P 孔处拉一根铁线到墙上固定，要使铁线受到的拉力最小，请在P 孔处画出铁线到墙的方向。

并画出铁线拉力F 的力臂l ．12．下图中，站在地面上的小华借助滑轮组匀速提升重物，请画出最省力的绕线方法． 13．如图乙所示，有一铅球放在水平桌面上．请画出铅球对桌面的压力和桌面对铅球的支持力的示意图．14．为使杠杆ON 在图中位置能保持静止，需在M 点施加一个力F ．画出物体A 对杆的拉力的力臂和在M 点对杆的最小拉力F 的示意图；15．图6中AB 是用软绳悬挂的杠杆，请在A 点画出能使杠杆在图示位置平衡的最小拉力的A BCOF乙F 2OAA示意图。

中考物理总复习《力学作图》专项提升练习题(附答案)学校:___________班级：___________姓名：___________考号：___________（重力、弹力、摩擦力、力臂）【中考经典常考题】一、作图题1．（2022·广西贵港·统考中考真题）如图，有一个物块静止在粗糙斜面上，请画出该物块所受力的示意图。

2．（2022·广西梧州·统考中考真题）如图所示是谷爱凌在北京冬奥会自由式滑雪大跳台项目中的精彩瞬间。

请画出她所受重力的示意图（图中O点为重心）。

3．（2022·广西柳州·统考中考真题）如图，用线将小球悬挂起来。

请画出线对小球的拉力F的示意图。

4．（2022·广西玉林·统考中考真题）如图所示是某同学在劳动基地摘下的一个南瓜，请画出南瓜静止在水平地面上时的受力示意图。

5．（2022·广西·统考中考真题）请在图中画出冰墩墩所受重力的示意图（O点为重心）。

【实战演练模拟题】一、作图题1．（2022·广西南宁·南宁十四中校考三模）如图所示，一个小球悬浮在斜面上盛水的杯中，试用力的示意图画出小球所受的浮力和重力。

2．（2022·广西钦州·统考二模）请在图中画出托在手中静止的苹果所受力的示意图。

3．（2022·广西贵港·统考三模）如图所示两物块A、B在推力F的作用下沿着水平面做匀速直线运动，请画出A物体的受力示意图。

4．（2022·广西贵港·统考三模）请作出图中物块所受的重力和使杠杆在图示位置平衡时最小力F的示意图。

5．（2022·广西柳州·统考二模）如图所示，轻质杠杆OA在物块P和轻绳AB的共同作用下，在水平方向处于静止状态，请画出物块P所受重力和轻绳AB对杠杆的动力F1的力臂L1。

6．（2022·广西河池·统考三模）如图所示，物体沿粗糙斜面下滑，请作出物体所受重力和摩擦力的示意图。

中考物理专题复习《力学3类中考作图问题》一、涉及重力、弹力、摩擦力、浮力等的作图问题（1）究竟画哪个物体所受力;（2）画物体哪个(些)力;（3）抓住“力的三要素”,会规范的作图。

（4）摩擦力作图.找准摩擦力大小、方向和作用点是衡量作图正确与否的关键。

（5）平衡力作图。

掌握平衡力的特点是正确作图标准。

（6）注意浮力方向是竖直向上。

二、涉及与杠杆的力与力臂相关的作图问题1.与杠杆有关的几个概念杠杆：一根硬棒，在力的作用下能绕着固定点转动，这根硬棒就是杠杆。

（1）支点：杠杆绕着转动的点；（2）动力：使杠杆转动的力；阻力：阻碍杠杆转动的力；（3）动力臂：从支点到动力作用线的距离；（4）阻力臂：从支点到阻力作用线的距离。

2．杠杆的平衡条件：动力×动力臂＝阻力×阻力臂即 F1L1＝F2L23.能确认并画出杠杆的力臂学习杠杆的关键点是知道杠杆的五要素。

五要素包括支点、动力、动力臂、阻力和阻力臂。

组成杠杆的示意图如下。

（1）支点用字母O 表示，是杠杆绕着转动的点，同一根杠杆使用方法不同，支点的位置可能不同，要能根据具体情况区分支点。

（2）画动力（用字母 F1表示）或阻力（用字母 F2表示）时应注意力的作用点和方向。

动力和阻力都是杠杆受到的力，其作用点都在杠杆上。

有同学认为同一根杠杆上动力和阻力的方向一定相同，有同学认为一定不同，这都是错误的。

正确的认识是：动力和阻力能使杠杆转动的方向一定是相反的。

即一个力能使杠杆向顺时针方向转动，则另一个力一定是能使杠杆向逆时针方向转动。

（3）动力臂用字母l1表示，阻力臂用字母l2表示。

力臂不是支点到力的作用点的距离，而是支点到力的作用线的距离。

借用几何用语，力臂不是点到点的距离，而是点到直线的距离。

（4）画力臂方法：一找支点、二画线、三连距离、四标签.即找支点O ；画力的作用线（虚 线）；画力臂（虚线，过支点垂直力的作用线作垂线）；标力臂（大括号）。

三、涉及滑轮组有关的作图问题1.滑轮组（1）定义：由若干个定滑轮和动滑轮匹配而成的叫滑轮组。

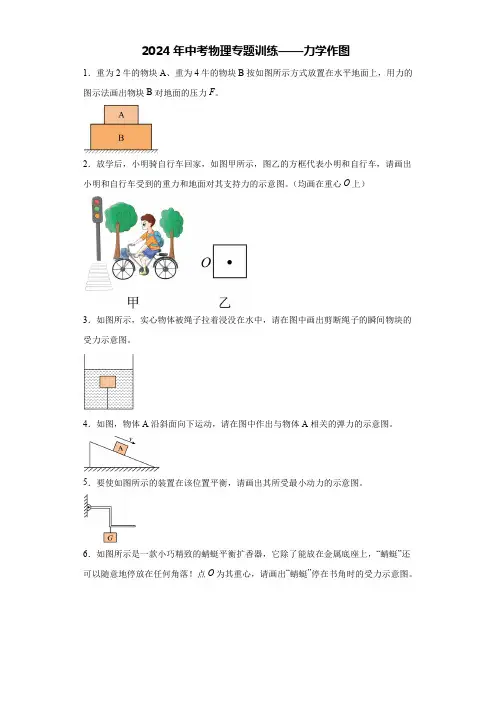

2024年中考物理专题训练——力学作图1．重为2牛的物块A、重为4牛的物块B按如图所示方式放置在水平地面上，用力的图示法画出物块B对地面的压力F。

2．放学后，小明骑自行车回家，如图甲所示，图乙的方框代表小明和自行车，请画出小明和自行车受到的重力和地面对其支持力的示意图。

（均画在重心O上）3．如图所示，实心物体被绳子拉着浸没在水中，请在图中画出剪断绳子的瞬间物块的受力示意图。

4．如图，物体A沿斜面向下运动，请在图中作出与物体A相关的弹力的示意图。

5．要使如图所示的装置在该位置平衡，请画出其所受最小动力的示意图。

6．如图所示是一款小巧精致的蜻蜓平衡扩香器，它除了能放在金属底座上，“蜻蜓”还可以随意地停放在任何角落！点O为其重心，请画出“蜻蜓”停在书角时的受力示意图。

7．少林武术历史悠久，影响深远。

如图所示，请作出武术爱好者静立在水平地面上练功时受力的示意图（O点为重心）。

8．在图中画出杠杆所受拉力的动力臂L1，所受阻力F2，及阻力臂L2。

9．如图，画出斜面上球所受弹力的示意图。

10．如图所示是一轻质杠杆，请在杠杆上作出使杠杆匀速转动的最小力的方向。

11．如图所示，轻质杠杆ABC的A处悬挂着一物体，能绕固定点O转动，请在C位置12．如图所示，一个站在地面上的工人利用滑轮组将重物G提起，请画出滑轮组的绕线。

13．用一根钢棒撬动地面上的一块大石头，请你在图中做出最省力时的动力1F并标出相应的动力臂1l。

14．试在图中画出汽车刹车踏板上动力F1的力臂L1。

15．如图所示，轻质杠杆OA能绕O点转动。

请在图中画出使轻质杠杆保持平衡的最小力F的示意图。

（要求保留作图痕迹）16．如图所示，一个小球悬浮在斜面上盛水的杯中，试用力的示意图画出小球所受的浮力和重力。

17．如图是用杠杆提升重物的装置。

请画出重物重力G的示意图，并画出拉力F对转轴O的力臂l。

18．冰雪盛宴—北京冬奥会：我国发展冰雪运动，保障人民健康生活、弘扬理解、友谊、团结、公平竞争的奥林匹克精神。

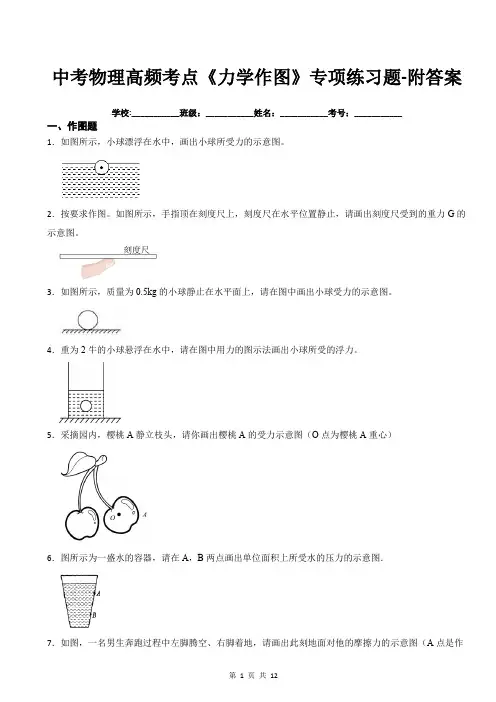

中考物理高频考点《力学作图》专项练习题-附答案学校:___________班级：___________姓名：___________考号：___________一、作图题1．如图所示，小球漂浮在水中，画出小球所受力的示意图。

2．按要求作图。

如图所示，手指顶在刻度尺上，刻度尺在水平位置静止，请画出刻度尺受到的重力G的示意图。

3．如图所示，质量为0.5kg的小球静止在水平面上，请在图中画出小球受力的示意图。

4．重为2牛的小球悬浮在水中，请在图中用力的图示法画出小球所受的浮力。

5．采摘园内，樱桃A静立枝头，请你画出樱桃A的受力示意图（O点为樱桃A重心）6．图所示为一盛水的容器，请在A，B两点画出单位面积上所受水的压力的示意图．7．如图，一名男生奔跑过程中左脚腾空、右脚着地，请画出此刻地面对他的摩擦力的示意图（A点是作用点）。

8．在如图中画出小球对墙面的压力的示意图。

9．如图所示，木块静止在斜面上，请画出它所受摩擦力f和它对斜面压力F的示意图。

10．如图所示，小丽站在机场内水平匀速向右运动的自动运送带上，并与运送带保持相对静止，请在图中作出小丽所受力的示意图（O点为小丽的重心）．11．图甲是某物体运动时的s﹣t图象，请在图乙中画出它的v﹣t图象。

12．在图中作出物体沿斜面下滑时受到的摩擦力f的示意图．13．江豚是一种小型鲸类，被归属于国家一级保护动物。

如图所示为一头悬浮在水中的江豚，点O为江豚的重心，请在图中画出它此时的受力示意图。

14．按题目要求作图．如图，物块静止在水平地面上，画出重力的示意图．15．在图中画出小球A所受重力与拉力的示意图．16．一个重为30N的物体在斜面上匀速下滑，试在图中画出物体所受到重力和摩擦力的示意图.17．用大小为10N的水平力拉物体A，使A沿水平桌面向左匀速运动，在图中用力的示意图把物体A所受的摩擦力表示出来。

18．请画出图中小球（球心在O点）所受重力的示意图．19．如图所示，用细线将小球悬挂在竖直墙壁上，请画出小球所受重力及小球对墙壁压力的示意图。

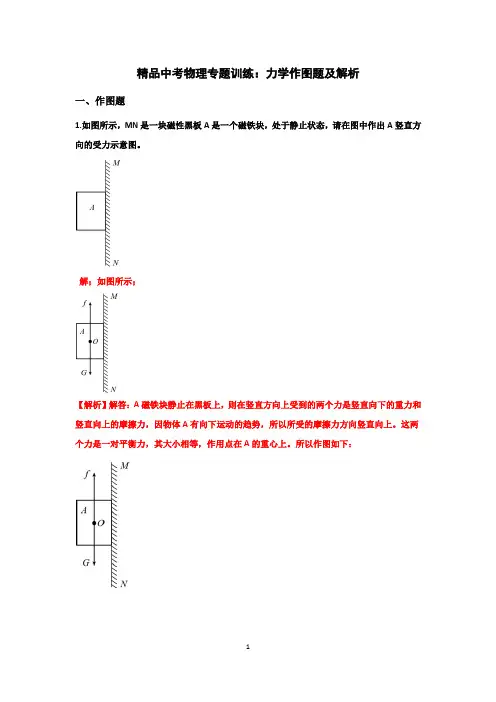

精品中考物理专题训练：力学作图题及解析一、作图题1.如图所示，MN是一块磁性黑板A是一个磁铁块，处于静止状态，请在图中作出A竖直方向的受力示意图。

解；如图所示；【解析】解答：A磁铁块静止在黑板上，则在竖直方向上受到的两个力是竖直向下的重力和竖直向上的摩擦力，因物体A有向下运动的趋势，所以所受的摩擦力方向竖直向上。

这两个力是一对平衡力，其大小相等，作用点在A的重心上。

所以作图如下：【分析】对物体作受力分析，磁铁块在黑板上静止，处于平衡状态，则物体受到平衡力的作用，因重力竖直向下，则竖直向上的方向也受到一个力，这个力即是黑板对磁铁块的摩擦力，据此画出受力示意图即可。

2.如图所示，工人用200N的沿斜面向上的推力，将一个物重为300N的木箱推上斜面．请作出木箱受到的重力和推力的图示。

解：如图所示：【解析】解答：推力方向和斜面平行向上，重力方向竖直向下，画出100N的标度，确定作用点在物体重心，最后画出图示如下：【分析】作重力的示意图，力的作用点在物体几何中心上，方向竖直向下，重力用字母G 表示。

作绳子拉力的示意图，力的作用点在接触点上，方向指向绳子收缩的方向，用字母F表示。

3. （1）如图所示，用绳子沿水平方向拉物体，请画出物体所受拉力的示意图。

（2）如图所示，被压缩的弹簧对小球有弹力的作用，请画出弹力的示意图。

（3）如图所示的足球静止在水平地面上，请画出它所受力的示意图(重心O已标出)。

（1）解：如图所示：（2）解：如图所示：（3）解：如图所示：【解析】解答：(1)、拉力的作用点画在物体的重心上，也就是这个物体的几何中心用点O 表示，记住标字母符号F。

作图如下：(2)、被压缩的弹簧对小球有弹力的作用，弹力的方向竖直向上,作用点在小球上。

作图如下：(3)、静止在地面上的足球受两个力，一个是竖直向下的重力，一个是竖直向上的支持力，作用点都在重心上。

【分析】支持力，弹力，拉力，都是垂直于支持物体的平面。

画力的时候要从物体的几何中心开始画。

2023年中考物理专题复习：力学作图题1．如图所示，轻质杠杆在力F₁、F₁的作用下处于平衡状态。

O点为支点，l₁为F₁的力臂，请在图中画出F₁的力臂l₁和力F₁。

2．按要求作图（请保存作图痕迹），图为在粗糙的水平面上滚动的小球，在图中画出小球所受力的示意图。

3．在图中，小球受到绳子的拉力为2N，画出小球受到拉力和重力的示意图。

4．如图所示，小球悬浮在水中，请画出小球的受力示意图。

5．如图所示，足球在水平草地上向右减速滚动，请画出足球水平方向所受力的示意图。

（要求：力的作用点画在足球的重心）6．将下图中的滑轮组装为最省力的情形。

7．如图甲，A、B两块木块在两边墙壁的挤压下，保持静止，请你在图乙中画出木块A 所受的力的示意图。

8．如图所示，物块A在水平传送带上，与传送带一起以速度v向右匀速运动，请画出物块A的受力示意图。

9．习总书记在长春召开的振兴东北地区等老工业基地座谈会上的一段讲话：“振兴东北老工业基地已到了滚石上山、爬坡过坎的关键阶段，国家要加大支持力度，东北地区要增强内生发展活力和动力，精准发力，扎实工作，加快老工业基地振兴发展”。

小明同学想：“滚石上山”怎么才最省力呢？于是设计了一个滚球上台阶的模型。

如图所示，请你在图中帮小明画出把圆球滚上台阶所需最小力F的示意图及对应的力臂L。

（图中阻力G已给出）10．如图所示，重3N的小球从斜面上滚下，请在图中画出小球所受重力的示意图。

11．如图，质量为0.3kg的小球静止在水中，请画出小球所受重力的示意图。

12．如图所示，一小球漂浮在水面上，请画出小球受到的浮力和重力的示意图。

13．在图中画出石头所受重力的示意图，并画出人在A点施加最小力的力臂。

14．如图所示，请画出动力F的力臂。

15．如图是用羊角锤起钉的示意图，请在图中画出动力F的力臂l。

16．如图所示，画出力F对支点O的力臂l。

17．如图是建筑工地上工人用独轮车搬运材料的情景。

设O1为独轮车支点，F1为动力。

2023年中考物理二轮专题复习《力学》作图题库姓名：___________班级：___________考号：___________1．在图中画出力F的力臂l。

2．如图所示，物体A与弹簧连接，静止在光滑的斜面上，请画出A的受力示意图。

3．在图中画出杠杆的阻力臂l，并在A点画出使杠杆静止在图示位置的最小力F；4．如图所示，A、B两物块所受重力均为G，物块B置于水平地面，用轻质弹簧将A、B两物块连接。

在物块A上施加竖直向上的拉力F A，当物块B恰好不受地面支持力时开始计时，保持F A大小不变至t1时刻；t1～t2时刻，F A缓慢减小至零，请画出从开始计时到t2时刻的过程中，弹簧对物块B施加的力F B随时间t变化关系的大致图像。

（不计弹簧质量）5．如下所示，装有物品的旅行箱整体可视为杠杆，O为支点，B为重心，A为拉杆的端点。

拉杆旅行箱在图示位置静止，画出在A点的最小拉力F及它的力臂l。

6．如图所示，一物体静止在斜面上，图中已经画出了支持力的示意图，请画出物体受到的重力与摩擦力的示意图。

7．如图，轻质杠杆AB可绕O点转动，请在图中画出使杠杆保持平衡的最小力F的示意图并画出该力的力臂l。

8．如图甲所示，清明假期，亮亮同学回到老家，看到工程队正施工埋电线杆，进行电网改造。

亮亮发现他们挖的坑形很特别，如图乙所示。

工程师告诉亮亮这种坑不仅省力，还能缩短移动的距离。

要把图乙中的电线杆竖立到坑内，请你画出作用在杆上A点最小力的示意图。

9．如图所示，图甲是某运动员在2022年北京冬奥会上沿赛道向上滑行的某一情景。

请你在此情景的示意图乙中以O点为力的作用点，画出她受到的重力G人，和此时赛道对她产生的摩擦力f的示意图。

10．为使轻质杠杆AB在如图所示位置静止，请你在杠杆上画出所施加最小动力F1的示意图，并作出阻力F2的力臂。

11．（1）如图所示，人要顺时针翻转木箱，请画出用力最小时的力及其力臂；（2）画线表示导线,将图中的电灯、开关和插座接入家庭电路中，使其符合安全用电的要求；（3）如图甲所示，用弹簧测力计吊着磁体（重力为G），沿水平方向从水平放置的条形磁铁的A端移到B端，请在图乙中画出测力计示数与磁体位置的关系变化图。

中考物理专题训练：力学作图2．（2021•南通）如图，判断重力方向装置中的小球静止，请画出小球的受力示意图3．（2021•宿迁）如图所示，一个磁性黑板擦紧贴于竖直黑板面上，刚好能沿黑板面竖直匀速下滑。

请画出磁性黑板擦在竖直方向上所受到的力。

4．（2021•无锡）如图中手沿水平方向拉弹簧一端，弹簧伸长。

请在O点画出弹簧对手的拉力F的示意图。

5．（2021•泰州）如图所示，物体沿粗糙斜面下滑，请作出物体所受重力和摩擦力的示意图。

6．（2021•南京）如图中，轻拉弹簧，水平面上的物体A和B处于静止状态，画出物体A 的受力示意图。

7．（2021•苏州）图中磁性黑板擦吸附在竖直黑板上，画出黑板擦在竖直方向受到的力。

8．（2021•扬州）如图，作出静止在斜面上的木块所受重力和弹力的示意图。

9．（2020•南京）如图（a）所示，空缆车随缆绳做匀速直线运动，在图（b）中画出缆车的轿厢（以方框表示）受力示意图（不计空气阻力）。

10．（2020•苏州）如图，箱子随水平传送带向右做匀速直线运动，请画出它所受力的示意图（空气阻力不计）。

11．（2020•盐城）在图中画出小车受到重力的示意图。

12．（2020•连云港）按照题目要求作图。

如图所示，物体A放在B上，在水平拉力F作用下一起向右做匀速直线运动，不计空气阻力，画出物体A的受力示意图。

13．（2020•镇江）足球静止在水平桌面上，O为重心，请画出足球受力的示意图。

14．（2019•南通）如图，带电小球A悬停于带同种电荷的球M正上方，请作出A受力的示意图。

15．（2019•淮安）画出图中静止在斜面上的茶杯所受重力的示意图。

16．（2019•扬州）如图，是一块质量均匀分布的半圆形量角器，将其用细线悬挂在天花板上，请你用作图的方法找到重心O点的位置。

（A点是圆心，保留作图痕迹）17．（2019•无锡）如图在水平地面上拉动木块，请画出木块所受重力和拉力的示意图18．（2019•苏州）图中，物块沿绝对光滑的斜面下滑，请画出物块受力的示意图。

2023年中考物理高频考点训练——力学作图1．如图，（a）图所示是一种新型开瓶器，借助它可单手轻易开启啤酒瓶盖，该开瓶器可看作一个杠杆。

请在（b）图中画出该开瓶器工作时作用在A点的动力F1的示意图和阻力F2的力臂2l。

2．在图中，重为3N的小球静止在水平地面上，请用力的图示法画出小球受到的重力G。

3．在图中，小球受到绳子的拉力F大小为10牛，用力的图示法画出拉力F。

4．如图所示，作出静止在桌面上的茶杯所受重力的示意图。

5．木块在水平向左的拉力作用下做匀速直线运动，请在图中画出木块在水平方向的受力示意图。

6．如图所示，请作出静止在斜面上的小球所受重力和支持力的示意图。

7．如图所示，木块A沿着斜面向上运动，请在图中作出木块A受力的示意图。

8．如图所示，画出小球所受重力的示意图。

9．如图所示，请作出小球所受重力和支持力的示意图。

10．在图中画出牛奶罐从向斜上方飞出至落地前瞬间具有的动能与时间关系图像。

11．如图为2022年北京冬奥会高山滑雪比赛的场景，该情景可以简化为题图所示的力学模型，请在图中A点画出运动员在斜面上的受力示意图。

12．如图所示，重5N的木块静止在水平桌面上。

请在图中画出木块所受支持力的示意图。

13．如图所示，小车从斜面上滑下来最终停在B处。

请画出小车在A处所受力的示意图。

14．请在图中画出小球的受力示意图（小球与斜面刚好接触）。

15．请画出缆车的轿厢（以方框表示）匀速上升时的受力示意图（不计空气阻力）。

16．杠杆OAB可绕O点自由转动，请在图中画出使杠杆OAB在此状态下平衡时最小动力F l的方向和阻力F2的力臂l2。

（保留作图痕迹）17．如图所示，台阶上的长木板ABC上放着一个重物，木板自重忽略不计。

请在图中画出能将重物撬动的最小的力F和力臂l。

18．将一个条形磁铁用一根细线悬挂在天花板上，将螺线管一端靠近条形磁铁，闭合开关后发现条形磁铁静止在如图所示的位置。

请画出条形磁铁的受力示意图。

中考物理总复习《力学作图》专项练习题（附带答案）班级姓名学号1.请在图中画出灯笼受到的拉力F的示意图。

2.如图所示，物体静止在水平桌面上，画出物体所受重力的示意图。

3.如图，作出漂浮在水面上的物体所受的重力和浮力的示意图。

4.如图所示，静止的小球所受的重力为6牛，请用力的图示法画出该球所受的重力G。

5.如图所示，杯子静止在水平面上，请画出杯子所受力的示意图。

6.如图所示，请画出老鹰所受重力的示意图（作用点在O点）。

7.如图所示，物体A静止于粗糙斜面B上，请你作出物体A对斜面B的压力F的示意图。

8.将一个正在发声的音叉移近悬挂的泡沫塑料小球，当两者接触时，可观察到小球被弹开的现象，如图所示，请画出此时小球的受力示意图。

9.图中，用直棒提升重物，画出图示位置所用最小力1F和阻力2F的力臂2L。

10.按要求作图：如图所示，在水平桌面上匀速拉动木块，请画出木块所受拉力F和摩擦力f的示意图。

11.按要求作图：图中，箱子静止在水平桌面上，画出箱子受力示意图；12.作出图中漂浮在水面上的小球所受力的示意图（O为小球的重心）。

13.如图所示，一小球漂浮在盛水的烧杯中，将烧杯放置在斜面上，各物体均处于静止状态，请作出小球的受力示意图和烧杯对斜面压力的示意图（小球的重心已标出）。

14.如图所示，画出图中力F的力臂并用字母L表示．15.如图（a），用铁锹铲土时，铁锹可视为杠杆，图（b）是其简化图，O为支点，请在图（b）中画出作用力F的力臂L。

16.植树节当天，学校初二年级开展植树活动。

同学们分工合作，如图甲，小高正在用铁锹铲土。

将铁锹视为杠杆，O为支点，请在图乙中画出：①手在A处施加的最小动力F的示意图；②F的力臂L。

17.一个工人站在地面上，使用如图所示的滑轮组将重物从地面提升到楼顶，要求绳子的自由端要向下拉，请你用笔画线代替绳子，画出滑轮组最省力的绕绳方法．（）18.一个木块从斜面上滑下,并在水平面上继续滑动,请画出木块在水平面上继续滑动时的受力示意图（）19.图甲为多人赛艇。

人教版中考物理复习专题专练—力学画图题一、作图题1．用轻绳悬挂的铁球自由摆动，请画出摆动到图所示位置时，铁球的受力示意图。

（忽略空气阻力）2．某一物体沿斜面匀速下滑，请你画出物体所受力的示意图。

3．如图所示，物体A与弹簧连接，静止在光滑的斜面上，请画出A的受力示意图。

4．如图是体育加试时某同学参加1000m赛跑时的情景图，请画出他的右脚对地面的作用力的示意图（O点是力的作用点）。

5．冰壶掷出后，运动员用冰刷擦拭冰面使冰面温度升高，造成冰面熔化，在冰场表面形成一层水膜，减小摩擦力，作用一是让冰壶滑行得更远，二是微调冰壶的前行轨迹。

请你画出掷出后正在向右运动的冰壶（如图）的受力示意图（冰壶重心在O点）。

6．如图为北京2022年冬奥会中的高山滑雪比赛现场，该情景可以抽象为右图所示，请在图中画出雪道对滑雪板作用力的示意图。

7．一辆带有支架且表面粗糙的小车上放置着物块B，支架前端O点处用细线悬挂着小球A，它们一起沿水平向左的方向做直线运动。

请画出当小球A处于如图所示的状态时，物块B的受力情况。

8．足球比赛中，运动员罚点球时踢出了一个贴地的地滚球，如图甲所示。

若足球重为G，球心为O，请在图乙中作出此时足球的受力示意图。

9．如图所示，物体A放在B上，在水平拉力F作用下一起向右做加速直线运动，不计空气阻力，画出物体A的受力示意图。

10．如图所示，一个木块在光滑水平面上以v0的速度向右运动，最终木块冲上粗糙斜面静止在A 点，画出木块在A点所受力的示意图。

11．如图所示为小丽同学站在某商场匀速向下运动的电动扶梯上的示意图，请在图中作出小丽所受力的示意图（O点为小丽的重心）。

12．一个木块从斜面上滑下，并在水平面上继续滑动，如图所示。

请按如下要求在原图中作图：⑴画出木块在斜面上时所受重力及木块对斜面压力的示意图；⑴画出木块在水平面上向右滑动时的受力示意图。

13．正在向右行驶的公交车上悬挂的安全把手突然向左偏转，如图所示。
