修理手册速腾 2006 ➤版本： 03.2006服务电路图1继电器位置分配和保险丝位置分配（速腾）1.1保险丝位置分配(SC)，在保险丝架内仪表板左侧1.1.1保险丝颜色30 A - 绿色25 A - 白色20 A - 黄色15 A - 蓝色10 A - 红色7,5 A - 棕色5 A - 米色3 A - 紫色1-SC1 保险丝架上的保险丝 110A-T16 - 诊断接口 (T16/1)15J17 - 燃油泵继电器³)J220 - Motronic 控制单元 ¹)J248 - 柴油机直喷装置的控制单元²)J361 - Simos 控制单元³)J538 - 燃油泵的控制单元¹)2-SC2 保险丝架上的保险丝 25A-J104 - 带 EDS 的 ABS 控制单元1515 3-SC3 保险丝架上的保险丝 35A-J234 - 安全气囊的控制单元K145 - 副驾驶员侧安全气囊关闭指示灯4-SC4 保险丝架上的保险丝 45A-E256- ASR 和 ESP 按钮15E492 - 轮胎控制指示器按钮F4 - 倒车灯开关G65 - 高压传感器G266 - 油位和油温传感器J131 - 可加热驾驶员座椅控制单元J132 - 可加热副驾驶员座椅控制单元J255 - Climatronic 自动空调控制单元5-SC5 保险丝架上的保险丝 55A-E20 - 开关和仪表板照明调节器15V48 - 左侧大灯照明距离调整伺服电机V49 - 右侧大灯照明距离调整伺服电机15 6-SC6 保险丝架上的保险丝 65A-F189 - Tiptronic 开关J285 - 组合仪表内的控制单元J500 - 转向辅助控制单元J533 - 数据总线诊断接口J587 - 换档杆传感器控制单元J743 - 直接换档变速箱机械电子换档控制单元¹) 仅对于发动机代码 BLF、BLR、BLY²) 仅对于发动机代码 AZV、BKC、BKD、BLS、BMM³) 仅限发动机代码 BSE、BSF7-SC7 保险丝架上的保险丝 75A-J412 - 移动电话操作电子装置控制单元15Y7 -自动防眩目车内后视镜8-SC8 保险丝架上的保险丝 85A-J345 - 拖车识别装置控制单元15 9-SC9 保险丝架上的保险丝 9--未占用-10-SC10 保险丝架上的保险丝 105A-E284 - 车库门开启操作单元15 11-SC11 保险丝架上的保险丝 11--未占用1530 12-SC12 - 保险丝架上的保险丝 1210A-J386 - 驾驶员车门控制单元J387 - 副驾驶员车门控制单元13-SC13 保险丝架上的保险丝 1310A-E1 - 车灯开关30F - 制动信号灯开关T16 - 诊断接口 (T16/16)14-SC14 - 保险丝架上的保险丝 145A-J217 - 自动变速箱控制单元30 15-SC15 保险丝架上的保险丝 157.5A-J519 - 车载电网控制单元3030 16-SC16 保险丝架上的保险丝 1610A-E16 - 暖风／加热功率开关J255 - Climatronic 自动空调控制单元J301 - 空调控制单元R149 - 冷却液辅助加热装置的无线电接收器30 17-SC17 - 保险丝架上的保险丝 175A-G397 - 雨水与光线识别传感器J515 - 天线选择的控制单元18-SC18 - 保险丝架上的保险丝 185A-F189 - Tiptronic 开关30J446 - 驻车辅助装置控制单元J587 - 选档杆传感器控制单元19-SC19 保险丝架上的保险丝 19--未占用-20-SC20 - 保险丝架上的保险丝 205A-J104 - 带 EDS 的 ABS 控制单元30 21-SC21 保险丝架上的保险丝 21--未占用-22-SC22 保险丝架上的保险丝 2240A-V2 - 新鲜空气鼓风机(Climatronic 自动空调)30 23-SC23 保险丝架上的保险丝 2330A-J386 - 驾驶员车门控制单元30J387 - 副驾驶员车门控制单元24-SC24 - 保险丝架上的保险丝 2425A-U1 - 点烟器3030 25-SC25 保险丝架上的保险丝 2525A-J485 -驻车暖风继电器J519 - 车载电网控制单元26-SC26 - 保险丝架上的保险丝 2620A-U5 - 12V 插座3030 27-SC27 保险丝架上的保险丝 2715A-J17 - 燃油泵继电器 (BCA) ²)，³)J49 - 电子燃油泵继电器 2，³)J538 - 燃油泵控制单元 (BAG、BKG、BHD 和 BLP) ¹)28-SC28 - 保险丝架上的保险丝 2830A-U11 - 内部插座, 230 V, 110 V3015 29-SC29 - 保险丝架上的保险丝 2910A-G70 - 空气质量流量计 ²)N79 - 曲轴箱通风加热电阻 ²)，³)30-SC30 - 保险丝架上的保险丝 3010A-N30 - 气缸 1 喷油阀 ³)15N31 - 气缸 2 喷油阀 ³)N32 - 气缸 3 喷油阀 ³)N33 - 气缸 4 喷油阀 ³)31-SC31 - 保险丝架上的保险丝 3120A-V192 - 制动真空泵15 32-SC32 保险丝架上的保险丝 3230A-J388 - 左后车门控制单元(车窗玻璃升降器)30J389 - 右后车门控制单元(车窗玻璃升降器)33-SC33 保险丝架上的保险丝 3325A-J245 - 滑动天窗控制单元30¹) 仅对于发动机代码 BLF、BLR、BLY²) 仅对于发动机代码 AZV、BKC、BKD、BLS、BMM³) 仅限发动机代码 BSE、BSF34-SC34 - 保险丝架上的保险丝 3415A-E176 - 驾驶员座椅的腰部支撑装置调整开关30E177 - 副驾驶员座椅的腰部支撑装置调整开关35-SC35 - 保险丝架上的保险丝 355A-G273 - 车内监控传感器30G384 - 车辆水平传感器H12 - 报警喇叭36-SC36 保险丝架上的保险丝 3620A-J39 - 大灯清洗装置继电器30 37-SC37 保险丝架上的保险丝 3730A-J131 - 可加热驾驶员座椅控制单元30J132 - 可加热副驾驶员座椅控制单元38-SC38 - 保险丝架上的保险丝 38--未占用1515 39-SC39 - 保险丝架上的保险丝 3920A-F125 - 多功能开关J217 - 自动变速箱控制单元40-SC40 保险丝架上的保险丝 4040A-J301 - 空调器控制单元 (新鲜空气鼓风机)75 41-SC41 - 保险丝架上的保险丝 41--未占用-42-SC42 保险丝架上的保险丝 4215A-J519 - 车载电网控制单元75V5 - 车窗玻璃清洗泵43-SC43 - 保险丝架上的保险丝 4315A-J345 - 拖车识别装置控制单元30 44-SC44 - 保险丝架上的保险丝 4420A-J345 - 拖车识别装置控制单元30 45-SC45 保险丝架上的保险丝 4515A-J345 - 拖车识别装置控制单元3075 46-SC46 - 保险丝架上的保险丝 465A-E16 - 暖风／加热功率开关J255 - Climatronic 自动控制单元J301 - 空调器控制单元Z20 - 左侧喷嘴加热电阻Z21 - 右侧喷嘴加热电阻47-SC47 保险丝架上的保险丝 475A-J13 -新鲜空气鼓风机继电器15 48-SC48 保险丝架上的保险丝 48--未占用-49-SC49 保险丝架上的保险丝 495A-E1 - 大灯开关751.2带自动保险丝的继电器位置分配，在仪表板左下方1 - 新鲜空气鼓风机继电器- J13 (53) 仅用于冷却液辅助加热装置2 - 驻车暖风继电器 - J485 (404)3 - 供电继电器 Kl. 50 - J682 (433)4 - 大灯清洗装置继电器- J39 (53)5 - 燃油泵继电器 - J17（449）5 - 电动燃油泵 2 继电器 J49 (449)A - 驾驶员座椅调整装置的热敏保险丝 1 - 30A♦J17 和 J49 是微型继电器并位于继电器插接位置上1.3继电器位置分配 车载电网控制单元上的继电器支架、左侧仪表板B1 - 端子 Kl. 15 的供电继电器 - J329 (460)B2 - 可加热车外后视镜继电器 - J99 (449)B3 - 未占用B4 - 端子 Kl. 30 供电继电器 - J317 (449)B5 - 可加热后窗玻璃继电器 J9 (53)B6 - 双音喇叭继电器 J4(449)B7 - 未占用B8 - 双清洗泵继电器 -2- J730 (404)B9 - 继电器位置分配 X 触点卸荷继电器（J59） (460)1.4保险丝(SB) 在 30 保险丝的电控箱上，发动机舱左侧1.4.1保险丝颜色30 A - 绿色25 A - 白色20 A - 黄色15 A - 蓝色10 A - 红色7,5 A - 棕色5 A - 米色3 A - 紫色F1-SB1 保险丝架上的保险丝 120A-J393 - 舒适 / 便捷功能系统中央控制单元30 F2-SB2 保险丝架上的保险丝 25A-J527 - 转向柱电子装置控制单元30 F3-SB3 保险丝架上的保险丝 35A-J519 - 车载电网控制单元30 F4-SB4 - 保险丝架上的保险丝 430A-J104 -ABS 控制单元30 F5-SB5 - 保险丝架上的保险丝 515A-J743 -直接换档变速箱机械电子换档控制单元30 F6-SB6 - 保险丝架上的保险丝 65A-J285 - 仪表板中的控制单元30 F7-SB7 - 保险丝架上的保险丝 7--未占用-F8-SB8 - 保险丝架上的保险丝 815A-J503 - 收音机导航系统带显示单元的控制单元R - 收音机30 F9-SB9 - 保险丝架上的保险丝 95A-J412 - 移动电话操作电子装置控制单元30F10-SB10 - 保险丝架上的保险丝 1010A5A -J220 - Motronic 控制单元 (AXW, BAG, BCA, BKG, BLP, BLX und BLY) ¹)J271 - Motronic 供电继电器¹)J317 - 供电继电器 Kl. 30 ²)30F11-SB11 - 保险丝架上的保险丝 1120A-J364 - 辅助加热装置控制单元30 F12-SB12 - 保险丝架上的保险丝 125A-J533 - 数据总线诊断接口30 F13-SB13 - 保险丝架上的保险丝 1325A-J220 - Motronic 控制单元 (AXW, BAG, BCA, BKG, BLP, BLX und BLY) ¹)J248 - 柴油直喷装置控制单元²)J361 - Simos 控制单元 ³)87¹) 仅对于发动机代码 BLF、BLR、BLY²) 仅对于发动机代码 AZV、BKC、BKD、BLS、BMM³) 仅限发动机代码 BSE、BSFF14-SB14 - 保险丝架上的保险丝 1420-N70 - 带功率输出级的点火线圈 1 )N127 -带功率输出级的点火线圈 2 )N152 - 点火线圈³)N291 - 带功率输出级的点火线圈 3 ¹)N292 - 带功率输出级的点火线圈 4 )87F15-SB15 保险丝架上的保险丝 1515A5A -G130 - 尾气催化净化器前的氧传感器 )G131 - 尾气催化净化器前的氧传感器 2 ⁴)J583 - NOx 传感器的控制单元⁴)J17 - 燃油泵继电器²)J179 - 预热时间自动装置控制单元 ²)87F16-SB16 - 保险丝架上的保险丝 1630A-J104 -ABS 控制单元30 F17-SB17 - 保险丝架上的保险丝 1715A-J519 - 车载电网控制单元30 F18-SB18 保险丝架上的保险丝 1830A-J525 - 数字式音响套件控制单元30 F19-SB19 保险丝架上的保险丝 1930A-J400 - 刮水器电机控制单元30 F20-SB20 保险丝架上的保险丝 20--未占用-F21-SB21 - 保险丝架上的保险丝 2110A15A -G39 - 氧传感器 )G39 - 氧传感器⁵)G108 - 氧传感器 2 ⁴)G130 - 尾气催化净化器后的氧传感器)87¹) 仅对于发动机代码 BLF、BLR、BLY²) 仅对于发动机代码 AZV、BKC、BKD、BLS、BMM ³) 仅限发动机代码 BSE、BSF⁴) 仅限发动机代码 BLR、BLY⁵)仅限发动机代码 BLF、BLR、BLY、BSK、BSF ⁷) 仅限发动机代码 BLS、BMM⁸) 仅限发动机代码 BSE、BSF编号电路图中的名称额定值功能 / 部件端子F22-SB22 保险丝架上的保险丝 225A-F47 - 制动踏板开关G476 - 离合器位置传感器87F23-SB23 保险丝架上的保险丝 2315A5A10A -N276 - 燃油压力调节阀 ¹)J299 - ,二次进气泵继电器 ³)N18 - 废气再循环阀 ²)N75 -增压压力限制电磁阀 ²)N345 - 废气再循环冷却器转换阀 ²)87F24-SB24 - 保险丝架上的保险丝 2410A-F265 -受特性曲线控制的发动机冷却装置的节温器⁴)N80 -活性炭罐电磁阀 1 ⁵)N156 - 进气歧管转换阀 ³)N205 - 凸轮轴调节阀¹)N316 - 进气翻板 ¹)V7 - 散热器风扇V157 -进气翻板电机 ⁶)87F25-SB25 保险丝架上的保险丝 2540A-J519 - 车载电网控制单元30 F26-SB26 保险丝架上的保险丝 2640A-J519 - 车载电网控制单元30 F27-SB27 保险丝架上的保险丝 2750A-J179 - 预热时间自动装置控制单元²)V101 - 二次进气泵电机⁹)87¹) 仅对于发动机代码 BLF、BLR、BLY²) 仅对于发动机代码 AZV、BKC、BKD、BLS、BMM³) 仅对于发动机代码 BSE、BSF) 仅对于发动机代码 BLR、BLY⁵)仅对于发动机代码 BLF、BLR、BLY、BSK、BSF⁵)仅对于发动机代码 AZV、BKD⁵)仅对于发动机代码 BSE编电路图中的名称额定值功能 / 部件端子号F28-SB8 - 保险丝架上的保险丝 2840A-J519 - 车载电网控制单元30 F29-SB29 保险丝架上的保险丝 2950A-S44 -驾驶员座椅调整装置的热敏保险丝30SC32 - 保险丝架上的保险丝 34F30-SB30 保险丝架上的保险丝 3040A-J519 - 车载电网控制单元301.5在 30 保险丝电控箱上方的继电器位置分配 ,发动机舱左侧A1 - Motronic 供电继电器 - J271 (458) ¹- Kl. 30 供电继电器 - J317 (458) ²- Simos 控制单元供电继电器 - J363(458) ³A2 - 二次空气泵继电器 - J299 (100)¹)仅对于发动机代码 BLF、BLR²) 仅对于发动机代码 AZV、BKC、BKD、BLS、BMM³)仅对于发动机代码 BSE、BSF1.6在电控箱下方附加继电器支架的继电器板 ,发动机舱左侧C1 - 未占用C2 - 预热时间自动装置控制单元 - J179(461)C3 - 未占用C4 - 未占用C5 - 未占用C6 - 未占用说明：♦附加继电器支架位于电控箱下方，在拆卸时作为支撑。
速腾6档自动变速箱09G_修理手册_2006（可编辑）预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制速腾6档自动变速箱09G_修理手册_2006服务修理手册速腾 2006自动变速箱 09G - 6 档变速箱型号 09G版本 032006售后服务技术信息服务维修手册的修理组概览修理组00 - 技术数据32 - 液力变矩器37 - 操纵机构壳体38 - 车轮调整39 - 主减速器差速器领班和机修工必掌握技术信息因为他们仔细的经常性的重视是保持车辆交通安全和运行安全的前提另外当然还必遵循车辆维修时普遍的安全基本守则该手册受版权保护未经作者许可不得随便使用版权所有 2005 一汽－大众汽车有限公司中国速腾 2006自动变速箱 09G - 6 档 - 版本 032006目录00 - 技术数据11 变速箱的标记 111 在变速箱上的位置安排12 自动变速箱09G - 6 档的说明121 变速箱 122 液力变矩器 123 ATF 124 自动变速箱控制单元带 DSP 功能的 J217 变速箱225 车辆中的控制单元23 加注量 231 行星齿轮箱和主减速器24 标识字母机组匹配25 一般维修提示 351 09G 型变速箱的相关信息52 工具 353 变速箱 454 密封件密封环和油455 螺栓螺母 456 电气部件 557 引导型故障查询汽车自诊断和测量技术532 - 液力变矩器61 液力变矩器 611 液力变矩器的标记12 排空液力变矩器613 拆卸和安装液力变矩器密封环614 安装液力变矩器72 VAS 5051B 连接并选择功能837 - 操纵机构壳体101 电气电子部件和安装位置102 换档操纵机构 1421 换档操纵机构一览1522 拆卸和安装带有盖板的手柄1523 拆卸和安装换档操纵机构1724 拆卸和安装选档杆拉线1725 检查选档杆拉线2026 调整选档杆拉线2127 选档杆的应急开锁装置2228 检查换档操纵机构223 拆卸和安装变速箱2331 拆卸变速箱 2532 变速箱的运输 3033 安装变速箱 3034 将变速箱固定在装配台上354 检查ATF 液位及添加ATF 3641 检查 ATF 液位 3642 添加 ATF 3843 更换 ATF 385 拆卸和安装ATF 冷却器3951 装配一览图 40目录 i速腾 2006自动变速箱 09G - 6 档 - 版本 032006 52 装配序 4038 - 车轮调整 431 更新换档轴的密封环432 拆卸和安装油底壳 4321 拆卸和安装油底壳 433 拆卸和安装滤油网 4531 拆卸和安装滤油网 454 拆卸和安装阀体 4641 装配一览图 4742 拆卸和安装滑阀箱装配序5043 拆卸和安装带14 芯插座的线束6044 拆卸和安装带8 芯插座的线束6145 拆卸和安装变速箱输入转速传感器G182 6346 拆卸和安装变速箱输出转速传感器G195 64 5 拆卸安装和调整多功能开关F125 6451 拆下多功能开关F125 6452 安装多功能开关F125 6553 调整多功能开关F125 6639 - 主减速器差速器681 更新法兰轴的密封环6811 更新左法兰轴的密封环6812 更新右法兰轴的密封环70ii 目录速腾 2006自动变速箱 09G - 6 档 - 版本 03200600 –技术数据1 变速箱的标记自动变速箱 09G - 6 档安装于中国市场的 2006 款速腾中11 在变速箱上的位置安排标识字母 -箭头-标识字母 -箭头 1-自动变速箱 09G - 6 档 -箭头 2-举例HFU 20 10 04I I I I标识字母日月制造年份 -2004-年变速箱的标识字母也列在车辆的数据记录载体中2 自动变速箱 09G - 6 档的说明21 变速箱自动变速箱 09G - 6 档配备 6 个液压控制的前进档挂第 2345 和 6 档时锁止离合器可接合变为机械耦合传动从而避免产生滑差22 液力变矩器液力变矩器装备了一个锁止离合器锁止离合器根据负荷和车速接合第 2345 和 6 档可以机械耦合无滑差驱动23 → ATF自动变速箱 ATF 油是一次性加注的在保养时无需更换 ATF 油只能加注 ATF 油参考→电子零件目录 ETKA 中的配件号1 变速箱的标记 1速腾 2006自动变速箱 09G - 6 档 - 版本 032006行星齿轮箱和主减速器中的ATF 油位应一同检查并加注24 自动变速箱控制单元带 DSP 功能的 -J217- 变速箱→换档点根据行驶状态和行驶阻力自动求得优点以降低耗油量为目标换档随时提供最大发动机功率在所有行驶状态下单独匹配换档点可随意改变的换档点25 车辆中的控制单元车辆中所有控制单元的安装位置以及其它可用的信息请参阅→电路图故障查寻与安装位置3 加注量31 行星齿轮箱和主减速器加注量自动变速箱 09G - 6 档新加注约 70L更换长效加注不更换润滑油 ATF配件号-G 052 025-4 标识字母机组匹配如果维修时需要备件则务必考虑自动变速箱的变速箱标识字母自动变速箱 09G - 6 档变速箱标识字母 HFT HFU 生产日期从 1104 1104到液力变矩器标识字母 QHAA QBAA摩擦片数量内侧外侧内侧外侧内侧外侧离合器 -K1- 5 5 6 6离合器 -K2- 3 3 4 4离合器 -K3- 3 3 3 3制动器 -B1- 4 3 4 3制动器 -B2- 6 6 6 6 匹配型号速腾 2006 速腾 2006 发动机 25L - 110 kW 25L - 110 kW传动比 1 档 4148 40442 档 3867 23713 档 2370 15564 档 1556 11595 档 1155 08526 档 0859 06722 修理组00 - 技术数据速腾 2006自动变速箱 09G - 6 档- 版本 032006自动变速箱 09G - 6 档变速箱标识字母 HFT HFU 倒车档 0686 3193 中间传动齿数驱动49 48轮输出 52 53轮传动比 1061 0906。

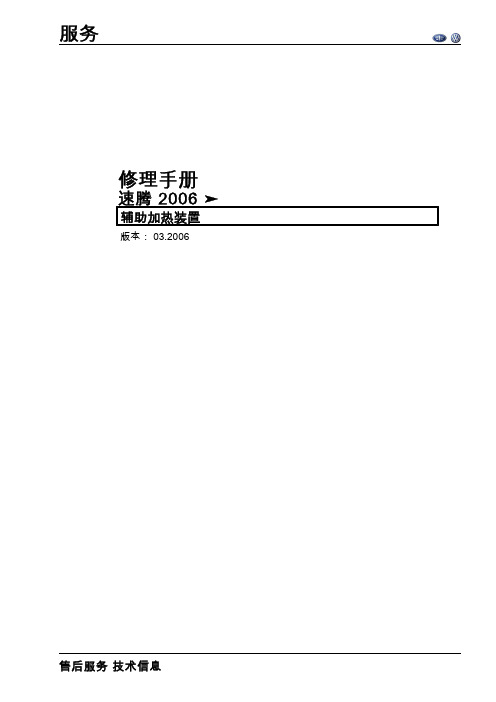

服务Array修理手册速腾 2006 ➤辅助加热装置版本： 03.2006售后服务 技术信息维修手册的修理组概览修理组82 - 驻车加热领班和机修工必须掌握技术信息，因为他们仔细的，经常性的重视是保持车辆交通安全和运行安全的前提。
另外，当然还必须遵循车辆维修时普遍的安全基本守则服务该手册受版权保护。
未经作者许可，不得随便使用。
版权所有 © 2005 一汽－大众汽车有限公司 中国目录82 - 驻车加热 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11Thermo Top V 型辅助加热装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11.1带辅助加热装置的车辆运行时的安全措施 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12有关在带有辅助加热装置的车辆上进行一般维修的提示 . . . . . . . . . . . . . . . . . . . . . . . . . . . .13对辅助加热装置和供油部件进行作业的清洁规定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24修理 Thermo Top V 型辅助加热装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24.1拆卸和安装 辅助冷却液加热装置无线电接收器 R149 . . . . . . . . . . . . . . . . . . . . . . . . . . . .65拆卸和安装 Thermo Top V 型辅助加热装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .75.1Thermo Top V 型辅助加热装置的零部件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .85.2拆卸 Thermo Top V 型辅助加热装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .85.3安装 Thermo Top V 型辅助加热装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .115.4拆卸 Thermo Top V 型辅助加热装置的零部件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .115.5分解并组装 Thermo Top V 型辅助加热装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .145.6辅助加热装置内零部件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .156将 Thermo Top V 型辅助加热装置接入冷却液回路中 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .186.1带有辅助加热装置（驻暖装置）车辆的冷却液软管连接图，发动机代码: BKC 和 BLS . . . .196.2带有辅助加热装置（驻暖装置）车辆的冷却液软管连接图，发动机代码: AZV、BKD 和 BMM . .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .206.3带有辅助加热装置（驻暖装置）车辆的冷却液软管连接图，发动机代码: BLF . . . . . . . . . .216.4带有辅助加热装置（驻暖装置）车辆的冷却液软管连接图，发动机代码: BSE 和 BSF . . . .226.5带有辅助加热装置（驻暖装置）车辆的冷却液软管连接图，发动机代码: AXX 和 BPY . . . .236.6带有辅助加热装置（驻暖装置）车辆的冷却液软管连接图，发动机代码: BLR 和 BLY . . . .247Thermo Top V 型辅助加热装置的供油部件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .247.1清洁规定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .247.2Thermo Top V 辅助加热装置燃油抽取 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .257.3拆卸和安装 计量泵 V54 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .267.4检查燃油输送量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .288Thermo Top V 型辅助加热装置的调节 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .298.1Thermo Top V 型辅助加热装置功能描述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .308.2无线电遥控器的功能描述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .319发动机预热装置电压 230 V 在其它国家也可能是 115 V （仅对加拿大） . . . . . . . . . . . . . .329.1带发动机预热装置的车辆运行时的安全措施 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3210发动机预热装置的清洁规定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3211拆卸和安装电源插头的连接插头 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3311.1拆卸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3311.2安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3312检查连接插头 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3413 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3414拆卸和安装发动机预热装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3514.1拆卸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3514.2安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3615将发动机预热装置接入冷却液回路中 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3615.1 2.0l FSI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3615.2 1.9l TDI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3615.31.6l MPI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36速腾 2006 ➤辅助加热装置 - 版本： 03.2006目录i速腾 2006 ➤辅助加热装置 - 版本： 03.2006 ii 目录1Thermo Top V 型辅助加热装置1.1带辅助加热装置的车辆运行时的安全措施♦辅助加热装置不允许在有火灾或有爆炸危险的区域内打开或运行。
HW25505T变速器维修手册大同齿轮公司2011年8月目录目录 (2)第一章HW25505T系列变速器的拆装 (3)第一节HW25505T系列变速器的拆装的基本要求 (3)第二节变速箱拆装 (4)2.1从整车上拆卸变速箱总成 (4)2.2 变速箱总成的拆装 (4)2.3轴总成的拆装 (7)2.4后盖总成的分装 (10)2.5小盖总成的拆装 (11)2.6拨叉轴总成的装配 (12)第二章维修注意事项 (14)第三章常见故障及排除 (15)第四章维修工具 (16)第一节专用工具清单 (16)第二节通用工具清单 (16)第一章HW25505T系列变速器的拆装第一节HW25505T系列变速器的拆装的基本要求变速箱拆卸的基本要求如下：○1分解变速箱总成之前，必将变速箱外壳彻底清洗干净；○2变速箱的分解必须在一个清洁的地方进行，避免让灰尘或其它杂物进入变速箱内部，否则会加剧磨损和损坏轴承；○3拆卸轴承要使用专用工具，拆下的轴承要仔细的清洗；○4分解各个分总成时，要把所有零件按拆卸时的顺序放在干净的工作台上，避免零件丢失，又便于装配；○5拆卸卡簧应使用卡簧钳；○6在拆卸零件过程中，一定要注意施加在轴或壳体等零件上力量的大小，请勿野蛮操作，避免损坏零件，有些零件是禁止拆卸的，绝对禁止向正在运转的从动件施加外力。
⑦拆卸某些部件必须使用专用工具，使用专用工具时参考本维修手册及专用工具说明书。
变速箱装配过程中的基本要求：○1熟悉装配要求、所要装的零部件的外观形状，正常的零件装完后所处的位置，防止个别的不合格品的使用。
○2装配前做好零件自检，检查所要装的零件，保证表面的清洁及无明显制造缺陷，尤其重要结合面部不得有毛刺、磕碰伤等，如：油封的配合面及装配时的过渡面，齿轮齿面不得有明显磕碰等。
○3拿零件时要轻拿轻放，不得碰伤零件的表面、尤其是重要结合面。
○4装完零件后，零件表面如果被零铜锤等敲击，要把零件表面上残留的铜屑擦除干净，保证零件表面的清洁。
速腾手自一体变速器的操作(2009-10-11 19:06:21)标签：汽车分类：汽车一、档位介绍所谓自动档，顾名思义就是不用驾驶者去手动换档，车辆会根据行驶的速度和交通情况自动选择合适的档位行驶。
但是自动变速箱为什么还有那么多档位呢现在就先把自动变速箱的各个档位及功能做个简单的介绍。
速腾的变速箱有P,R,N,D,S几个档位：P代表泊车档，停车时使用（关闭发动机时）！R代表倒车档，这个相信不用解释吧！N代表空档，和手动档的空档一个意思，用于短暂停车时使用！D表示前进档，这个档位下变速箱会在1-6档根据速度和油门情况自动切换S表示运动模式（sport）在这个档位下变速箱可以自由换档，但是换档时机会延迟，使发动机在高转速上保持较长时间，使车辆动力加大。
当然显然这个会造成油耗增加。
手动模式，顾名思义，驾驶者可以手动控制车辆的档位。
但是要说的是，手自一体的手动档位不等同于手动变速器，在你使用手动模式时，电脑会对你的操作有干预。
打比方说，时速100KM你想把档位降到1档或者2档是不现实的，电脑会拒绝执行你的操作；反之，在时速20KM的情况下你也不可能把档位提升到5、6档。
Tiptronic变速器的手动模式多数用于下坡时人为降档利用发动机提供额外的制动力，减少刹车系统的损耗及热衰减，提高安全性。
二、行驶技巧自动档车辆最大的好处就是方便，特别是在堵车时，特别碰到堵车又是大上坡那自动档的优势则更加明显。
现在自动档车越来越普及，从汽车发展先进国家看来，大部分的车辆已经向都自动档过渡，自动档取代手档成为日常驾驶的主要车型是汽车发展的趋势。
很多车友在驾驶自动档车辆时都是一D到底，这样开自动档车当然是可以的，但是如果正确的结合路面交通情况适当选择正确的档位，那么你就可以大大减少自动变速箱的负担，减轻变速箱的磨损。
为了让大家更容易明白其中的道理，就结合实际的行驶情况举例说明自动档变速箱限制档的使用。
要了解如何正确合理的使用限制档，首先各位车友要清楚的知道自己车辆变速箱的换档时机和换档区间。
售后服务5售后服务技术信息修理手册Bora A4 2001 , Golf A4 20035 档手动变速器 02T版本： 10.2006售后服务5版权所有。
不经法人同意不得使用。
Printed in ChinaFAW5R0039.74Copyright (c) 2006 Volkswagen AG，Wolfsburg维修手册修理组Bora A4 2001 , Golf A4 2003工长和机工必需掌握所有技术信息。
因为认真和持久地维护并遵循注意事项是保证车辆行驶和安全的基本条件。
此外在维修时也要遵循维修安全的基本原则。
5 档手动变速器 02T版本： 10.2006修理组00技术数据30离合器34换档机构，壳体35齿轮，传动轴39主传动，差速器Bora A4 2001 , Golf A4 20035 档手动变速器 02T 10.2006目录iii5目录00-技术数据 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1变速箱标识 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.1变速箱代码、匹配、传动比及润滑油量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2传动系统示意图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3总传动比“i”的计算 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4一般维修说明 . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-离合器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1离合器操纵机构的保养维修 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . 1.1装配示意图-踏板组件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.2拆装偏心弹簧 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . 1.3拆装离合器踏板 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.4装配示意图-液压系统 . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.5拆装总泵 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.6拆装分泵 . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.7离合器系统排气 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . 2离合器分离机构的保养维修 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3离合器的保养维修 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . 34-换档机构，壳体 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1换档机构的保养维修 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . 1.1换档机构安装位置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.2拆装换档杆手柄及防尘罩 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . 1.3换档杆及其壳体的保养维修 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.4装配示意图-拆装换档拉索 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . 1.5拆装换档机构 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.6换档机构调整方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . 2拆装变速箱 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3检查变速箱油 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4分解和组装变速箱 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4.1装配示意图 . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4.2拆装变速箱壳体罩盖及 5 档齿轮 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4.3拆装离合器壳体 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4.4拆装输入轴、轴出轴、差速器、换档机构及换档拨叉 . . . . . . . . . . . . . . . . . . . . . . . . . . . .4.5组装顺序 . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5变速箱壳体及离合器壳体的保养维修 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6分解和组装换档机构 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7分解和组装换档拨叉 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35-齿轮，传动轴 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1分解和组装输入轴 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . 2分解和组装输出轴 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39-主传动，差速器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1更换法兰轴油封 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.1更换左法兰轴油封 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 11 3 5 6 8 8 9 10 11 12 13 16 1718 20 232323 26 26 28 30 333544 4646 48 49 50 515863 656868 788585 85Bora A4 2001 , Golf A4 2003 5 档手动变速器 02T 10.2006目录5iv1.2更换右法兰油封 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2分解和组装差速器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3调整差速器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87 89 97Bora A4 2001 , Golf A4 20035 档手动变速器 02T 10.20061 变速箱标识151变速箱标识02T 手动变速箱装于 Golf 1998 年以后及 Bora 1999 年以后的轿车上，与 4 缸发动机匹配使用。
