标致307手动变速箱维修手册34页PPT

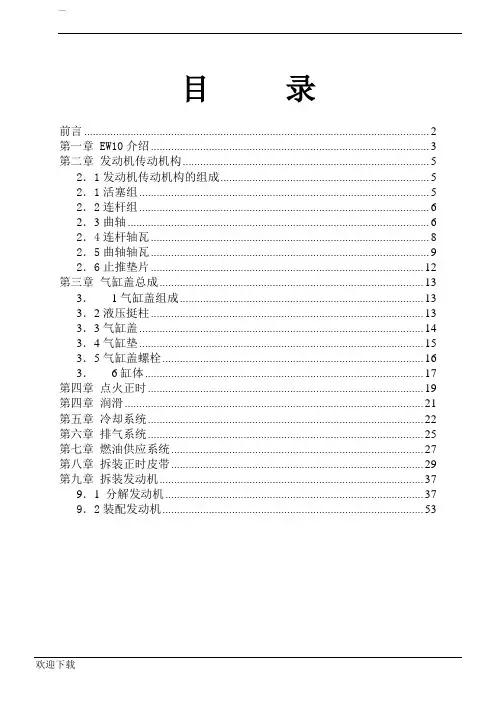

目录前言 (2)第一章 EW10介绍 (3)第二章发动机传动机构 (5)2．1发动机传动机构的组成 (5)2．1活塞组 (5)2．2连杆组 (6)2．3曲轴 (6)2．4连杆轴瓦 (8)2．5曲轴轴瓦 (9)2．6止推垫片 (12)第三章气缸盖总成 (13)3．1气缸盖组成 (13)3．2液压挺柱 (13)3．3气缸盖 (14)3．4气缸垫 (15)3．5气缸盖螺栓 (16)3．6缸体 (17)第四章点火正时 (19)第四章润滑 (21)第五章冷却系统 (22)第六章排气系统 (25)第七章燃油供应系统 (27)第八章拆装正时皮带 (29)第九章拆装发动机 (37)9．1 分解发动机 (37)9．2装配发动机 (53)前言此文件所含信息于创建日起生效所有信息都可能修改。

所有设备都以陈述的方式介绍，并有可能由于程度、用途和时间而更改因此，必须参照制造者的“维修方法”或“技术信息”文件第一章 EW10介绍特性：——直列4缸, 16 气门——顶置双凸轮轴——多点电喷——高压缩比发动机（效率高）307通过如下改进以提高发动机性能：——减少机械损失——减轻发动机重量——最大化进气和排气量——废气再循环（减少油耗）标识：1：发动机标识铭牌A：发动机代码B：机构标识C：生产序列号发动机参数发动机类型EW10J4发动机代码RFN汽缸数 4缸径X行程（mm）85 x 88排量(cm3) 1997压缩比10.8最大功率(kw /r/min) 100/6000最大力矩（Nm/r/min) 190/4100电喷系统多点供应商Magneti Marelli类型MM6LP描述：1：汽缸体2：曲轴轴承盖3：油底壳4：机油泵d：缸套307采用轻质合金气缸体，内嵌铸铁汽缸套；5个曲轴轴承盖铸成一体；轻质合金油底壳上铸有加强筋，以增强与变速箱连接时的强度，防止变形；机油放油螺栓置于油底壳的底部。

1号汽缸：飞轮侧下列部件之间的结合面必须涂上密封胶以加强密封：——汽缸盖——曲轴轴承盖——油底壳——机油泵第二章发动机传动机构2．1发动机传动机构的组成6：曲轴7：气环8：密封环9：油环10：活塞11：活塞销12：连杆13：连杆大头轴瓦14：止推垫片15：曲轴上半轴瓦16：曲轴下半轴瓦e：润滑孔v：连杆螺栓2．1活塞组活塞活塞特点——活塞销在活塞中采用“半浮式”连接，即与连杆小头是过盈配合，与活塞是间隙配合——活塞销孔中心偏离活塞中心线——活塞安装：顶部方向标记DIST指向正时齿轮——活塞与连杆装配方向：连杆油孔在DIST方向的右侧活塞环活塞上有两道气环，一道油环：——第一道气环——第二道密封环——第三道油环2．2连杆组连杆由锻钢模段而成，轴距为139 mm；同一发动机上的4个连杆的重量误差不得超过3g；活塞销压入安装在连杆小头中，在活塞中能自由转动；连杆杆身上加工有润滑孔，加强润滑；连杆轴承盖用螺栓固定到连杆上。
