数字温度指示调节仪检定记录格式模板

数字温度指示调节仪检定标准规程《数字温度指示调节仪检定规程》JJG617-1996一、概述 ................................................................. 错误！未定义书签。

二、技术要求 ......................................................... 错误！未定义书签。

三、检定条件 ......................................................... 错误！未定义书签。

四、检定项目和检定方法 ..................................... 错误！未定义书签。

五、检定结果的处理和检定周期 ......................... 错误！未定义书签。

六、名词及定义 ..................................................... 错误！未定义书签。

本规程适用于新制造、使用中和修理后的与热电偶或热电阻配用，并具有模拟一数字转换器的数字温度指示及指示调节仪的检定。

也适用于以直流电流、电压和电阻作为模拟电信号输人的数字指示及指示调节仪的检定。

数字温度指示及指示调节仪（以下简称仪表）包括台式、盘装式和便携式的仪表。

一、概述仪表配热电偶或热电阻用以测量温度，辅以相应的执行机构组成温度控制系统。

接受标准化模拟直流电信号或其他产生电阻变化的传感器的信号就可以测量和控制其他物理量。

图１数字温度指示调节仪原理框图不带微处理器的仪表，通常用运算放大器和中、大规模集成电路来实现；带微处理器的仪表，是借助软件的方式来实现原理框图中的有关功能。

控制模式的信号输出可分为两大类：断续的（继电器触点等开关量信号）和连续的（如：０～１０mＡ和４～２０ｍＡ等直流电信号）。

按调节规律，通常有位式、时间比例、比例积分微分（PID）等。

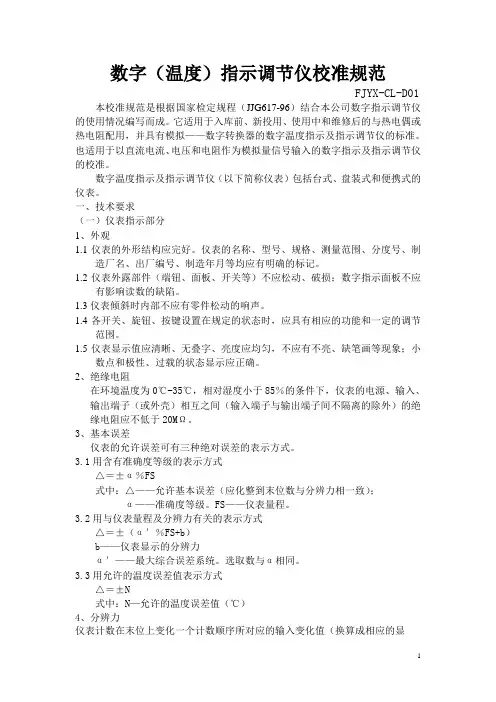

数字（温度）指示调节仪校准规范FJYX-CL-D01本校准规范是根据国家检定规程（JJG617-96）结合本公司数字指示调节仪的使用情况编写而成。

它适用于入库前、新投用、使用中和维修后的与热电偶或热电阻配用，并具有模拟——数字转换器的数字温度指示及指示调节仪的标准。

也适用于以直流电流、电压和电阻作为模拟量信号输入的数字指示及指示调节仪的校准。

数字温度指示及指示调节仪（以下简称仪表）包括台式、盘装式和便携式的仪表。

一、技术要求（一）仪表指示部分1、外观1.1仪表的外形结构应完好。

仪表的名称、型号、规格、测量范围、分度号、制造厂名、出厂编号、制造年月等均应有明确的标记。

1.2仪表外露部件（端钮、面板、开关等）不应松动、破损；数字指示面板不应有影响读数的缺陷。

1.3仪表倾斜时内部不应有零件松动的响声。

1.4各开关、旋钮、按键设置在规定的状态时，应具有相应的功能和一定的调节范围。

1.5仪表显示值应清晰、无叠字、亮度应均匀，不应有不亮、缺笔画等现象；小数点和极性、过载的状态显示应正确。

2、绝缘电阻在环境温度为0℃-35℃，相对湿度小于85％的条件下，仪表的电源、输入、输出端子（或外壳）相互之间（输入端子与输出端子间不隔离的除外）的绝缘电阻应不低于20MΩ。

3、基本误差仪表的允许误差可有三种绝对误差的表示方式。

3.1用含有准确度等级的表示方式△＝±α％FS式中：△——允许基本误差（应化整到末位数与分辨力相一致）；α——准确度等级。

FS——仪表量程。

3.2用与仪表量程及分辨力有关的表示方式△＝±（α′％FS+b）b——仪表显示的分辨力α′——最大综合误差系统。

选取数与α相同。

3.3用允许的温度误差值表示方式△＝±N式中：N—允许的温度误差值（℃）4、分辨力仪表计数在末位上变化一个计数顺序所对应的输入变化值（换算成相应的显示值）应符合下列要求：实际分辨力应不超过∣1±0.5∣b；5、稳定度误差5.1仪表不允许作间隔计数顺序的跳动。

陕西XXXX技术有限公司数字温度指示调节仪检定/校准结果测量不确定度评定报告编制：审核：批准：2020年06月06日检定/校准结果测量不确定度评定报告一、概述1、预评估对象：数字温度指示调节仪，C4180334040（北京汇邦)2、检定方法：JJG 619-1996《数字温度指示调节仪》3、检定项目：示值误差4、检定环境：温度21℃；湿度52%RH5、检定用计量标准器：多功能校验仪 二、测量结果不确定度的评定（一）、配热电阻类数字温度指示调节仪 1、检定方法及原理按JJG617-1996《数字温度指示调节仪检定规程》要求，按“输入基准法”进行测量，所使用的标准器为PR231B-2型多功能校验仪。

被测对象为分辨力为1℃的仪表：规格为Pt100分度、测量范围为（-199～600）℃、最大允许误差△d =±0.2%FS=±1.6℃。

2、 数学模型s d t t t -=∆式中：△t ———仪表的示值误差； t d ———仪表的显示值；t s ———标准器电阻示值对应的温度值3、输入量的标准不确定度评定3.1 输入量t d 的标准不确定度)(d t u 的评定输入量t d 的 不确定度来源主要有两部分：测量重复性和仪表的分辨力。

3.1.1 测量重复性导致的标准不确定度)(1d t u)(1d t u 可以用“示值基准法”在同一温度点上通过连续多次测量得到测量列，采用A类方法进行评定。

不同分辨力的仪表具有不同的测量重复性。

按照上述方法我们对本次评定所使用的分辨力为1℃ 在200℃点进行连续10次测量得到如下结果：200℃、199℃、199℃、199℃、199℃、199℃、199℃、199℃、199℃、199℃。

其平均值；d t = 199.1℃单次实验标准偏差为： ℃32.01)(12=--=∑=n t ts ni d di任选3台同类型仪表分别在量程的10%、50%、90%附近进行重复条件下的连续10次测量，共得到9组测量列。

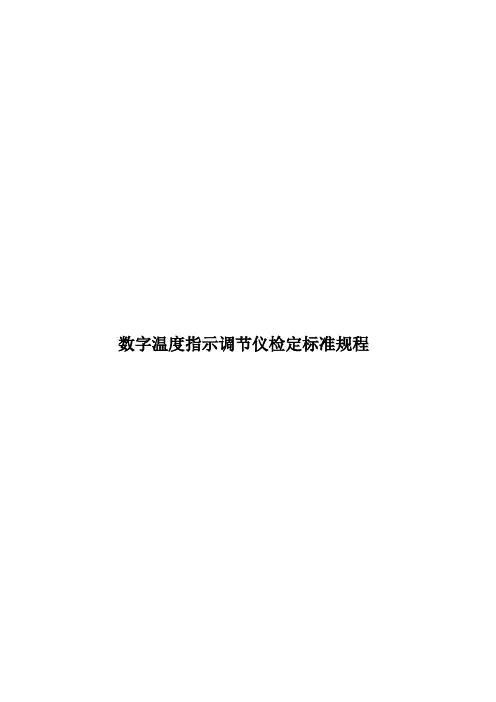

数字温度指示调节仪检定标准规程《数字温度指示调节仪检定规程》JJG617-1996一、概述 ................................................................. 错误！未定义书签。

二、技术要求 ......................................................... 错误！未定义书签。

三、检定条件 ......................................................... 错误！未定义书签。

四、检定项目和检定方法 ..................................... 错误！未定义书签。

五、检定结果的处理和检定周期 ......................... 错误！未定义书签。

六、名词及定义 ..................................................... 错误！未定义书签。

本规程适用于新制造、使用中和修理后的与热电偶或热电阻配用，并具有模拟一数字转换器的数字温度指示及指示调节仪的检定。

也适用于以直流电流、电压和电阻作为模拟电信号输人的数字指示及指示调节仪的检定。

数字温度指示及指示调节仪（以下简称仪表）包括台式、盘装式和便携式的仪表。

一、概述仪表配热电偶或热电阻用以测量温度，辅以相应的执行机构组成温度控制系统。

接受标准化模拟直流电信号或其他产生电阻变化的传感器的信号就可以测量和控制其他物理量。

图１数字温度指示调节仪原理框图不带微处理器的仪表，通常用运算放大器和中、大规模集成电路来实现；带微处理器的仪表，是借助软件的方式来实现原理框图中的有关功能。

控制模式的信号输出可分为两大类：断续的（继电器触点等开关量信号）和连续的（如：０～１０mＡ和４～２０ｍＡ等直流电信号）。

按调节规律，通常有位式、时间比例、比例积分微分（PID）等。

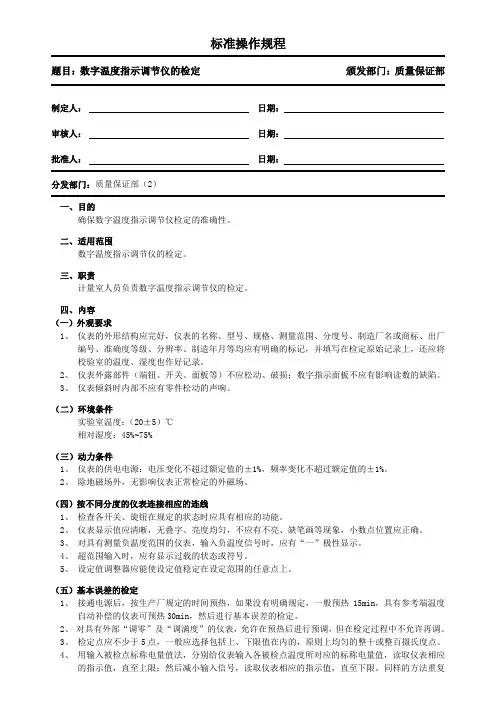

标准操作规程题目：数字温度指示调节仪的检定颁发部门：质量保证部制定人：日期：审核人：日期：批准人：日期：分发部门：质量保证部（2）一、目的确保数字温度指示调节仪检定的准确性。

二、适用范围数字温度指示调节仪的检定。

三、职责计量室人员负责数字温度指示调节仪的检定。

四、内容（一）外观要求1、仪表的外形结构应完好，仪表的名称、型号、规格、测量范围、分度号、制造厂名或商标、出厂编号、准确度等级、分辨率、制造年月等均应有明确的标记，并填写在检定原始记录上，还应将校验室的温度、湿度也作好记录。

2、仪表外露部件（端钮、开关、面板等）不应松动、破损；数字指示面板不应有影响读数的缺陷。

3、仪表倾斜时内部不应有零件松动的声响。

（二）环境条件实验室温度：（20±5）℃相对湿度：45%~75%（三）动力条件1、仪表的供电电源：电压变化不超过额定值的±1%，频率变化不超过额定值的±1%。

2、除地磁场外，无影响仪表正常检定的外磁场。

（四）按不同分度的仪表连接相应的连线1、检查各开关、旋钮在规定的状态时应具有相应的功能。

2、仪表显示值应清晰，无叠字、亮度均匀，不应有不亮、缺笔画等现象，小数点位置应正确。

3、对具有测量负温度范围的仪表，输入负温度信号时，应有“一”极性显示。

4、超范围输入时，应有显示过载的状态或符号。

5、设定值调整器应能使设定值稳定在设定范围的任意点上。

（五）基本误差的检定1、接通电源后，按生产厂规定的时间预热，如果没有明确规定，一般预热15min，具有参考端温度自动补偿的仪表可预热30min，然后进行基本误差的检定。

2、对具有外部“调零”及“调满度”的仪表，允许在预热后进行预调，但在检定过程中不允许再调。

3、检定点应不少于5点，一般应选择包括上、下限值在内的，原则上均匀的整十或整百摄氏度点。

4、用输入被检点标称电量值法，分别给仪表输入各被检点温度所对应的标称电量值，读取仪表相应的指示值，直至上限；然后减小输入信号，读取仪表相应的指示值，直至下限。

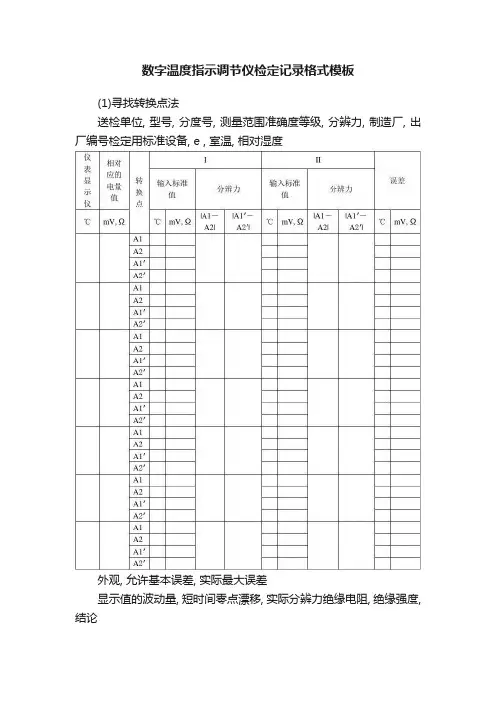

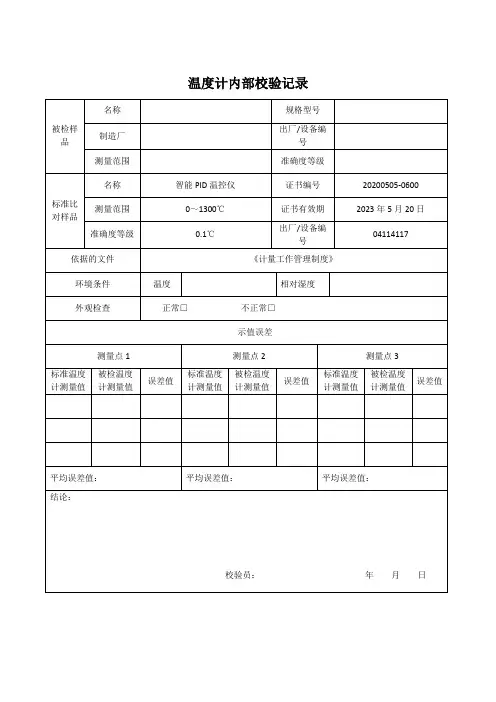

数字温度指示调节仪检定记录格式模板
(1)寻找转换点法
送检单位, 型号, 分度号, 测量范围准确度等级, 分辨力, 制造厂, 出厂编号检定用标准设备, e , 室温, 相对湿度
外观, 允许基本误差, 实际最大误差
显示值的波动量, 短时间零点漂移, 实际分辨力绝缘电阻, 绝缘强度, 结论
复核检定员检定日期
(2)输入被检点标称电量值法
送检单位, 型号, 分度号, 测量范围
准确度等级, 分辨力, 制造厂, 出厂编号检定用标准设备, e , 室温,相对湿度
外观, 基本误差：允许值,实际最大误差显示值波动量,短时间示值漂移
绝缘电阻,绝缘强度
检定员复核员检定日期。
