数字温度指示调节仪考试

数字温度计计量检定员试题第一节：选择题（共40题，每题2分，共80分）1. 数字温度计的测量信号是通过以下哪个元件转换得到的？A. 热电偶B. 热敏电阻C. 温度传感器D. 热电偶和温度传感器2. 温度计的分辨率表示的是什么内容？A. 温度计测量范围B. 温度计显示的最大温度值C. 温度计的温度调节范围D. 温度计显示的最小温度差3. 温度计的响应时间指的是什么？A. 温度计的测量误差B. 温度计的显示时间C. 温度计由低温到高温的时间D. 温度计对温度变化的反应速度4. 下列哪个情况不适合使用数字温度计？A. 高温环境B. 低温环境C. 密封的容器内部D. 干燥的环境5. 数字温度计的测量精度由什么决定？A. 温度传感器的材料B. 温度计的分辨率和准确度C. 温度计的品牌D. 使用者的技术水平......40. 温度计的校准是什么意思？A. 调整温度计的显示值B. 校对温度计的测量误差C. 清理温度计的外部D. 更换温度计的电池第二节：简答题（共4题，每题10分，共40分）1. 请解释数字温度计的线性度是什么意思，以及为什么它对温度计的准确度至关重要。

2. 温度计的校准过程包括哪些步骤？简要说明每个步骤的作用。

3. 数字温度计在不同测量环境下存在哪些常见的干扰因素？请列举并描述至少四个干扰因素。

4. 除了正常校准和维护，数字温度计还有其他需要注意的事项吗？请简要说明。

第三节：应用题（共2题，每题20分，共40分）1. 一台数字温度计在室温下进行校准，校准结果如下：实际温度（℃）校准温度（℃）0 -0.525 25.250 50.575 74.8100 99.7根据以上数据，计算该温度计的回归方程，并预测当温度为60℃时，该温度计的实际温度值。

2. 在某温度实验中，需要用到两台数字温度计对同一温度进行测量。

第一台温度计的测量结果为32.5℃，第二台温度计的测量结果为32.7℃。

已知第一台温度计的测量准确度为±0.2℃，第二台温度计的测量准确度为±0.3℃。

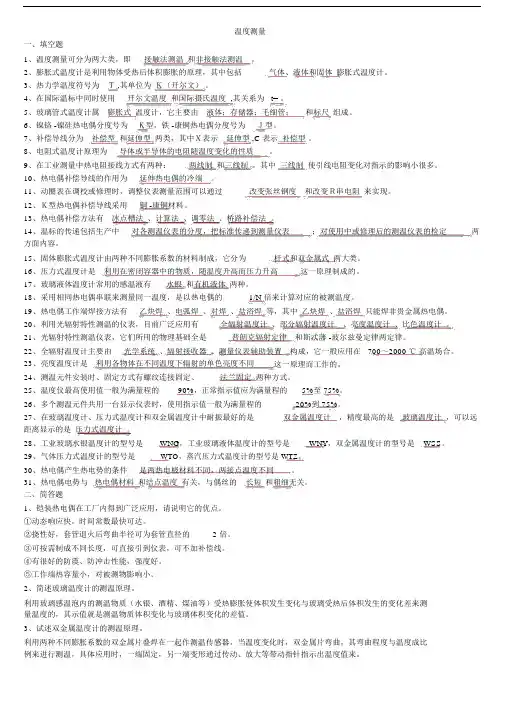

温度测量一、填空题1、温度测量可分为两大类，即接触法测温和非接触法测温。

2、膨胀式温度计是利用物体受热后体积膨胀的原理，其中包括气体、液体和固体膨胀式温度计。

3、热力学温度符号为Ｔ ,其单位为Ｋ（开尔文）。

4、在国际温标中同时使用开尔文温度和国际摄氏温度 ,其关系为 _t= 。

5、玻璃管式温度计属膨胀式温度计，它主要由液体；存储器；毛细管；和标尺组成。

6、镍铬 -镍硅热电偶分度号为Ｋ型，铁 -康铜热电偶分度号为Ｊ型。

7、补偿导线分为补偿型和延伸型两类，其中Ｘ表示延伸型 ,C 表示补偿型。

8、电阻式温度计原理为导体或半导体的电阻随温度变化的性质。

9、在工业测量中热电阻接线方式有两种：两线制和三线制，其中三线制使引线电阻变化对指示的影响小很多。

10、热电偶补偿导线的作用为延伸热电偶的冷端。

11、动圈表在调校或修理时，调整仪表测量范围可以通过改变张丝钢度和改变Ｒ串电阻来实现。

12、Ｋ型热电偶补偿导线采用铜 -康铜材料。

13、热电偶补偿方法有冰点槽法、计算法、调零法、桥路补偿法。

14、温标的传递包括生产中对各测温仪表的分度，把标准传递到测量仪表；对使用中或修理后的测温仪表的检定两方面内容。

15、固体膨胀式温度计由两种不同膨胀系数的材料制成，它分为杆式和双金属式两大类。

16、压力式温度计是利用在密闭容器中的物质，随温度升高而压力升高这一原理制成的。

17、玻璃液体温度计常用的感温液有水银和有机液体两种。

18、采用相同热电偶串联来测量同一温度，是以热电偶的1/N 倍来计算对应的被测温度。

19、热电偶工作端焊接方法有乙炔焊、电弧焊、对焊、盐浴焊等，其中乙炔焊、盐浴焊只能焊非贵金属热电偶。

20、利用光辐射特性测温的仪表，目前广泛应用有全辐射温度计、部分辐射温度计、亮度温度计、比色温度计。

21、光辐射特性测温仪表，它们所用的物理基础全是普朗克辐射定律和斯忒藩 -玻尔兹曼定律两定律。

22、全辐射温度计主要由光学系统、辐射接收器、测量仪表辅助装置构成，它一般应用在 700～2000 ℃高温场合。

温度测量仪表1. 什么是国际实用温标(IPTS-68)？答：国际实用温标(IPTS-68)是国际权度委员会根据第十三届国际权度大会决议所制订的。

不少国家陆续采用，我国自1973年起忆采用了这种新的国际温标。

具体内容如下：1） 国际实用温标(IPTS-68)中，以T 68表示国际实用凯尔文温度，以t 68表示国际实用摄氏温度，两者的关系仍然是：t 68= T 68-273.15K2） 定了十一个可复现的平稳点及其温度值，以便统一各国的计量，所定义的平稳点用的物质都要求是化学纯的。

这十一个平稳点称为定义基准点，用来检验基准温度计。

例如：对于水的三相点，T 68= 273.16K, t 68=0.01℃,对于水的沸点，T 68= 373.15K, t 68=100℃，所用的水应有高纯度和相当于海水中同位素成分的水。

3） 立了一些新的内插和外推关系。

由于定义基准点的点数不多，对于刻度和校验仪表是不够用的，所以在这些定义基准点之间用一些精度很高的测温仪器和辅助平稳温度进行内插和外推。

新的国际实用温标延伸了低温端(由90.18K 延伸到13.81K)，改变了数值。

国际实用温标将温度范围划分为几个温区？各个温区各用什么温度计予以复现？ 答：整个温标分成三段：630.74℃以下采用基准电阻温度计：630.74-1064.43℃采用基准铂铑10-铂热电偶。

1064.43℃以上采用基准光学高温计。

2. 常用的温标有哪三种？它们之间有何关系？答：常用温标有摄氏温标(℃)，华氏温标(°F)和凯氏温标(K)三种。

摄氏温标(℃)又称百分温标，它把标准大气压下冰的融点定为零度(0℃)，把水的沸点定为一百度(100℃)，在0℃到100℃之间划分一百等分，每一等分为一摄氏度。

华氏温标(F)规定标准大气压下冰的融点为32F °，水的沸点为212F °，中间划分180等分，每一等分称为一华氏度。

3. 凯氏温标(K °)是一种绝对温标，也叫热力学温标。

数字温度指示调节仪校准结果的不确定度分析与评定摘要：数字温度指示调节仪是温度显示、调节常见的仪表之一，用输入被检点的标称温度值进行校准是最常用的方法，本文详细介绍了数字温度指示调节仪校准时不确定度评定的详细过程，对数字温度指示调节仪的校准工作具有一定的指导意义。

关键词：数字温度指示调节仪校准结果不确定度1概述1.1校准依据JJG 617-1996《数字温度指示调节仪》。

1.2校准环境条件温度（20±2）℃，相对湿度（45～75）%。

1.3校准标准及其主要技术参数本次校准采用的标准器是热工仪表校验仪，北京康斯特仪表科技股份有限公司制造，其主要技术参数如下：热电阻类型测量、输出范围（℃）给定准确度范围（℃）准确度（℃）测量输出2、3线制4线制Pt100-200-850-100-2000.140.090.09200-6000.250.150.15600-8500.340.210.211.4被校准对象及其技术参数被校数字温度指示调节仪量程为（0-600）℃，分辨力为0.001℃，准确度等级为0.5级。

1.5 校准方法采用输入被检点的标称温度值（0℃、100℃、200℃、300℃、400℃）进行校准的方法。

1.6 校准值不确定度评定的适用范围本次校准中不确定度的评定采用了合并样本偏差的方法，所以本次不确定度的评定结果适用于采用同一套计量标准在相同条件下进行校准示值基本相同的同类数字温度指示调节仪。

2数学模型根据JJG 617-1996《数字温度指示调节仪》计量检定规程的规定：△t=td -ts+tx式中：△t—仪表示值误差，℃；td—仪表显示的温度值，℃；ts—热工仪表校验仪输出的温度值，℃；tx—热工仪表校验仪的修正值，℃。

3灵敏系数=1=-1=-14各输入量的标准不确定度来源及评定方法被校准的数字温度指示调节仪校准值的标准不确定度u，其来源有：被校数字温度指示调节仪的测量重复性、数字温度指示调节仪的分辨力、校准用标准器溯源性、校准用标准器本身引入的标准确定度等。

数字温度指示调节仪试题（A卷）一. 填空题（每空3分）1 数字温度指示调节基本误差的检定方法有、两种，仲裁检定时必须采用检定.2 温度是反映分子的激烈程度，温标是描述的表示方法。

3 JJG617—96检定规程适用于新制造、使用中和修理后的与或配用，并具有的数字温度指示及指示调节仪的检定。

4数显仪表的允许基本误差，用含有准确度等级的表达方式为∆=5数显仪表显示值应清晰、无叠字、亮度应，不应有不亮等现象。

二．选择题（每题3分）1 国际上公认的最基本的温度是。

（1）摄氏温度；（2）华氏温度；（3）热力学温度；（4）兰氏温度。

2 在环境温度15~35℃，相对湿度45~75%的条件下，数显仪表的绝缘电阻应不低于（1）10M （2）20M （3）40M3 检定数显仪表时选用的标准器应小于被检允许误差的（1）0.2 （2）0.5 （3）0.44 当数显仪表的分辨力小于其允许基本误差的时，允许采用输入被检点标称电量值法进行检定。

（1）0.1 （2）0.2 （3）0.55 检定数显仪表时，接通电源后，如果生产厂没有明确规定，一般预热分钟。

（1）10 （2）15 （3）30三、名词解释（每题5分）1. 波动中值2.设定点误差3补偿导线四问答题（每题10分）1 检定数字温度指示调节仪的基本误差有几种表示方式？2 简述寻找转换点法的检定方法五．计算题（20分）一分度号为Pt100，测量范围为0——500℃，精度为0.5级，分辨力为1℃的数显温度表，检定200℃点时测得值为A1=175.80Ω，A2=176.22Ω，A1/=175.90Ω，A2/=175.52Ω。

已知（ΔR/Δt）200=0.37Ω/℃，200℃点时对应的标称值为175.86Ω。

求：该点的基本误差、分辨力、并判断是否合格一、填空题1寻找转换点法输入被检点标称电量值法；寻找转换点法2无规则热运动；温度数值3热电偶；热电阻；模拟—数字转换器。

4±a%F·S5均匀二、填空题1（3）2（2）3（1）4（2）5（2）三、名词解释1仪表显示值波动上下限的平均值2输出变量按规定的要求输出时，测得的输入信号所对应的温度值与设定值之差值3对在规定的温度范围内（0~100）℃使用的热电偶丝。

修复后方予检定。
二、 选择题：（每题 4 分，共 20 分）
1、 检 定直流电阻箱检定前应至少在安放检定装置的环境屮存放（
）。
八. 12h
B. 24h
C. 36h
2、 测 量绝缘电阻的试验电压为其标称使用电压上限值，不得低于（
）。
A. 220V
B. 380V
C. 500V
3、 进 行绝缘强度试验的耐压测试仪的基本误差不应大于（
5、 检定 0.01 级直流电位差计的检定环境条件求温度、湿度是（
）。
A. 20 ±8°C、30? 75 % RH
B. 20 ±l °C、 40? 70%RH
C. 20 ±l °C、30? 75 %RH
三、名词解释：（每题 3 分，井 9 分） 1、 对标准：
2、不完全平衡法 :
3、装罝零位 :
四、问答：（每题 21 分，共 21 分） 1、检定直流电位差计示值基本误差的检定步骤冇哪些 ? 答：
3、 二 等标准器温度要求 _______________湿度要求 _________________o
4、 直 流电阻箱的周期检定主要项 B 有 _________________、 _______ 和 ___________等。
5、 被 检直流电阻箱应保证零、部件完整，无影响计量性能的 __________________ 否则应在
一、填空题：（每空
填空题
判断题
3 分，共 30 分）
姓名 问答题
检定员证号 总得分
审核
1、玻璃液体温度计用感温液体主要有
2、玻璃液体温度计在 oQc 时的感温泡容积与柱刻度上平均 rc 距离所对应得
毛细管容积成正比，与

工作用数字温度计检定员考试试题单位姓名分数一、填空(每空2分，共30分)1、本规范适用于测量范围在( )工作用数字温度计。

2、数字温度计的检定点选择一般不少于( )个，原则上选择( )摄氏度点。

3、数字温度计一般由( )和( )组成，传感器一般为( )、( )、或( )。

4、热力学温度是( )的七个基本物理量之一，它的单位名称为( )5、量程为300℃的数字温度计，准确度等级为0.5级，则最大允许误差为( )6、数字温度计的重复性应不大于最大允许误差绝对值的( )7、转换开关寄生热电势不大于( )。

8、数字温度计对地的绝缘电阻应不小于（）。

9、在热力学温标中，水、冰、汽三相平衡共存时，其温度为（）。

二、选择题(每题4分，共40)1.恒温装置恒定温度偏离校准点不超过（）。

A．0.5℃ B.1.0℃ C.0.2℃ D.0.1℃2.有一数字温度计范围为（0~300）℃，则该仪器的上限减下限的绝对值称为该仪器的（）。

A.示值范围B.标称范围C.量程D.测量范围3.测量准确度可以（）。

A.定量描述测量结果的准确度B.定性描述测量结果的准确度C.定量说明测量结果与已知参考量的一致程度D.描述测量结果的分散性4.测量误差按性质分类可以分为系统误差与（）。

A.引用误差B.随机误差C.测量误差D.测量不确定度5.一只数字温度计的分辨力为0.1℃，则分辨力引入的不确定度分量为（）。

A、0.029℃Ｂ、0.058℃ C、0.1℃ D、0.01℃6.检定时环境温度要求为（）。

A、20±2℃B、25±10℃C、20±1℃D、20±3℃7.干井炉工作区域最大温差为0.2℃，按均匀分布考虑，则引入的不确定度分量（）A、0.12μVB、0.15μVC、0.23μvD、0.1μv8.检定时环境湿度要求为（）B、≤65%RH B、≤70%RHC、≤85%RHD、≤90%RH9.被测数字温度计在200℃点，两次读数分别是200.2℃、200.3℃，标准器是199.97℃，则修正值是（）A、-0.1℃B、-0.15℃C、-0.2℃D、-0.05℃10.数字温度计检定以标准-被检-被检-标准为一个循环，应不少于（）个循环A 1B 2C 3D 4三、判断题(每题2分，共10分)1.数字温度计在恒定的恒温装置中要温度15min后方可读数（）2.配热电阻传感器的数字温度计必须有冷端自动补偿功能（）3.仅对准确度等级高于0.2级的数字温度计进行稳定性考核（）4.标准器及配套设备构成的标准引入的扩展不确定度U95不应大于被检数字温度计最大允许误差的1/3 ( )5.数字温度计的示值误差周期变化量不得大于最大示值允许误差的绝对值（）四、计算题(共20分)1.选三支足够稳定的被检温度计做为被测对象，在300℃点各得到10个数值，见表1，以2次测量的平均值作为测量结果。

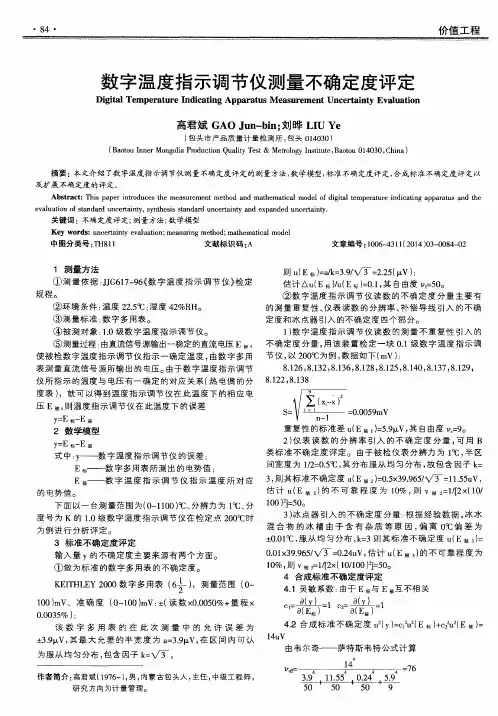

关键 词 ： 不确定度评 定； 测量方法； 数学模型
Ｋｅ ｙ ｗｏ ｒ ｄ ｓ ：ｕ ｎ ｃ ｅ ｒ ｔ ａ ｉ ｎ ｔ ｙ ｅ ｖ ａ ｌ ｕ ａ ｔ ｉ ｏ ｎ ； ｍｅ ａ ｓ ｕ ｉ ｒ ｎ ｇ ｍｅ ｔ ｈ ｏ ｄ ； ｍａ ｔ ｈ ｅ ｍａ ｔ ｉ ｃ ａ ｌ ｍｏ ｄ ｅ ｌ
②环境 条件 ： 温度 ２ ２ ． ５ ℃； 湿度 ４ ２ ％Ｒ Ｈ。 ③ 测量标 准 ： 数 字多用表 。
④ 被测对象 ： １ ． ０级数字 温度指示调节仪。 ⑤ 测量过程 ： 由直流信号源输 出一稳定的直流 电压 Ｅ标， 不确 定 度 分量 ， 用该 装 置 检 定 一 块 ０ ． １ 级 数 字 温 度 指 示 调
Ｓ ：
＝ ０ ． ０ ０ ５ ９ ｍＶ
２ 数学模型
ｙ ＝Ｅ 标一 Ｅ被
重 复性 的标 准 差 Ｕ （ Ｅ被 ） ＝ ５ ． ９ Ｖ， 其 自由 度 。 ＝ ９ 。
式中： ｖ — — 数 字 温度 指 示调 节 仪 的误 差 ；
２ ） 仪表 读数 的分辨率 引入 的不确定 度 分量 ， 可用 Ｂ 类 标 准 不 确 定 度 评 定 。 由于 被 检 仪 表 分 辨 力 为 ｌ ￣ Ｃ ， 半 区
以２ ０ ０ ￣ Ｃ 为例 ， 数据 如 下 （ ｍ Ｖ） ： 使 被 检 数 字 温 度 指 示调 节 仪 指 示 一确 定 温 度 ， 由 数 字 多 用 节 仪 ， 表 测 量 直 流信 号 源 所 输 出 的 电压 。 由于 数 字 温 度 指 示 调 节
仪 所 指 示 的 温 度 与 电压 有 一确 定 的 对应 关 系 （ 热 电偶 的 分 度表 ） ，就 可 以 得 到 温 度指 示调 节 仪 在 此 温 度 下 的 相 应 电

数字（温度）指⽰调节仪校准规范数字（温度）指⽰调节仪校准规范FJYX-CL-D01本校准规范是根据国家检定规程（JJG617-96）结合本公司数字指⽰调节仪的使⽤情况编写⽽成。

它适⽤于⼊库前、新投⽤、使⽤中和维修后的与热电偶或热电阻配⽤，并具有模拟——数字转换器的数字温度指⽰及指⽰调节仪的标准。

也适⽤于以直流电流、电压和电阻作为模拟量信号输⼊的数字指⽰及指⽰调节仪的校准。

数字温度指⽰及指⽰调节仪（以下简称仪表）包括台式、盘装式和便携式的仪表。

⼀、技术要求（⼀）仪表指⽰部分1、外观1.1仪表的外形结构应完好。

仪表的名称、型号、规格、测量范围、分度号、制造⼚名、出⼚编号、制造年⽉等均应有明确的标记。

1.2仪表外露部件（端钮、⾯板、开关等）不应松动、破损；数字指⽰⾯板不应有影响读数的缺陷。

1.3仪表倾斜时内部不应有零件松动的响声。

1.4各开关、旋钮、按键设置在规定的状态时，应具有相应的功能和⼀定的调节范围。

1.5仪表显⽰值应清晰、⽆叠字、亮度应均匀，不应有不亮、缺笔画等现象；⼩数点和极性、过载的状态显⽰应正确。

2、绝缘电阻在环境温度为0℃-35℃，相对湿度⼩于85％的条件下，仪表的电源、输⼊、输出端⼦（或外壳）相互之间（输⼊端⼦与输出端⼦间不隔离的除外）的绝缘电阻应不低于20MΩ。

3、基本误差仪表的允许误差可有三种绝对误差的表⽰⽅式。

3.1⽤含有准确度等级的表⽰⽅式△＝±α％FS式中：△——允许基本误差（应化整到末位数与分辨⼒相⼀致）；α——准确度等级。

FS——仪表量程。

3.2⽤与仪表量程及分辨⼒有关的表⽰⽅式△＝±（α′％FS+b）b——仪表显⽰的分辨⼒α′——最⼤综合误差系统。

选取数与α相同。

3.3⽤允许的温度误差值表⽰⽅式△＝±N式中：N—允许的温度误差值（℃）4、分辨⼒仪表计数在末位上变化⼀个计数顺序所对应的输⼊变化值（换算成相应的显⽰值）应符合下列要求：实际分辨⼒应不超过∣1±0.5∣b；5、稳定度误差5.1仪表不允许作间隔计数顺序的跳动。

温度显示及数字调节仪表一、填空1. JJG951-2000 模拟示温度显示调节仪检定规程使用于配热电偶或热电阻的模拟示温度显示及指示调节仪的首次检定、后续检定和使用中检定；也适用于以 ( )( )( )作为模拟电信号输入的，反应其它物理变量的模拟示指示及 ( )的检定。

2.检定时选用的标准器，包括整个检定设备的总不确定度应小于被检仪表允许误差( ) ，对于小于 0.1 级被检仪表应小于其允许误差的( )。

3.仪表检定时，除地磁外应无影响仪表正常检定 ( )。

4.分度号为分度号为k 的非智能显示仪表( )同贵金属热电偶配套使用。

5.现行有效的中华人民共和国 {数字温度指示调节仪检定规程}是JJG( )-( )6.经检定不合格的仪表，应出具 ( ) ，并标明( )项目7.数字温度指示调节仪的检定周期可根据始用条件和使用时间来确定，但一般不超过( )年8.额定时间不大于1 秒的仪表，在施加( )的阶越信号时，仪表的阶越响应时长不应超过( )的四分之一。

9.动圈仪表基本误差的检定，应在仪表表尺的( )进行、检定点应包括上、值{或其附进 10%量程以内}在内( )点10. 自动平衡式显示仪表回程误差包括 ( )两部分其检定与( )检定同时进行11.调节仪表中常有PID功能，P表示()、I表示()、D表示()12.有一种规格/型号为 XMT 的温度仪表，其中 X 表示( )、T 表示( )13.调节仪表的位式调节和比例调节 ( )同一个调节过程二、选择1.电位差计上的关键电阻都是利用温度系数很小的 ( )电阻丝、采用( )绕制。

1、锰铜2、普通3、无感双线绕法4、一般绕法2.电子电位差计出厂后，其测量范围及上下限是 ( )1、可调2、不可调3.温度智能数字仪表一般都( )冷端自动补偿功能1、有2、没有4.具有 PID 功能的温度调节仪表( )剔除 I 或 D 功能1.可以 2、不可以5.位式调节仪表的控制功能( )具有 PID 控制功能的仪表1.优于 2、不优于6.仪表接线端子的接触电阻对于分度号为Pt100 的温度仪表式值( )影响1.有2.没有7.仪表接线端子的电阻分度号为K 的温度仪表的示值( )影响1.有2.没有8.配热电偶的动圈仪表外线路电阻一律规定为 ( )欧姆1.52.103.159.把热电阻引入桥路的连接导线的阻值会随温度变化，如果其导线都接在一个桥臂内会给仪表带来较大附加误差，为此，工业上采用1.双线制2.三线制3.四线制10.电位差计上的放大器是自动平衡式仪表的 ( )放大器，输入阻抗应( )1.检零2.电流3.电压：4.高5.中6.低三.判断1.配热电偶动圈仪表外接电阻包括热电偶电阻和调节用的锰铜电阻，其名义值为15( )。

2．数字温度指示调节仪基本误差的测量不确定度的评定（热电偶）1、概述（1）测量依据：JJG 617-1996《数字温度指示调节仪检定规程》（2）测量方法：用输入基准法，从下限开始增大输入信号（上行程时），分别给仪表输入各被检点温度所对应的标称电量值，读取仪表相应的指示值，直至上限；然后减小输入信号（下行程时），分别给仪表输入各被检点温度所对应的标称电量值，读取仪表相应的指示值，直至下限。

下限值只进行下行程的检定，上限值只进行上行程的检定。

同样的方法重复测量一次，取二次测量中误差最大的作为该仪表的最大基本误差。

本次测量所用的标准器为0.05级的直流电位差计。

下面以一台测量范围为（0～1200）℃、准确度等级为0.5级、分辨力为1℃、分度号为K 的数字温度指示调节仪在检定点1200℃时为例进行分析评定。

2、评定模型 （1）数学模型y ＝T -（t+e ）式中：y ——被检仪表换算成温度值的基本误差（℃）；T ——被检仪表显示的温度值（℃）；t ——标准器输入的电量值所对应的被检温度值（℃）；e ——具有参考端温度自动补偿的仪表，补偿导线20℃时的修正值（℃）。

（2）灵敏系数T 的灵敏系数：c 1＝T y ∂∂/＝1 t 的灵敏系数：c 2＝t y ∂∂/＝-1 e 的灵敏系数：c 3＝e y ∂∂/＝-13、不确定度来源分析（1）输入量T 标准不确定度u （T ）引起的不确定度分量u 1（y ）。

标准不确定度u （T ）的主要来源：a ）检仪表的示值重复性引入的标准不确定度u （T 1）b ）冰点不准引入的标准不确定度u （T 2）c ）环境温度不符合要求引入的标准不确定度u （T 3）（2）输入量t 标准不确定度u （t ）引起的不确定度分量u 2（y ）。

标准不确定度u （t ）的主要来源：a ）标准仪器示值引入的标准不确定度u （t 1）b ）环境温度不符合要求引入的标准不确定度u （t 2）（3）输入量e 标准不确定度u （e ）引起的不确定度分量u 3（y ）。

数字温度指示调节仪检定员考试试题单位： 姓名：一、填空（2′×10=20′）1、数字温度指示调节仪基本误差的检定方法有 、 两种，仲裁检定时必须采用 检定。

2、数字温度指示调节仪控制部分的输出信号可分为 、 两大类。

3、在热力学温标中，水、冰、汽三相平衡共存时，其温度为4、配三线制热电阻的数字温度指示调节仪在检定过程中三根连接导线阻值之差为 。

5、对时间比例控制且比例带可调的仪表进行设定点误差的检定时应将比例带 。

6、△ρ的大小与被检仪表的 、 有关。

二、选择（2′×5=10′）1、在使用中检定时，（ ）可以不检定。

A 、基本误差B 、绝缘电阻C 、绝缘强度D 、外观2、进行短时间示值漂移检定时，每隔（ ）测量一次。

A 、1minB 、10minC 、5minD 、15min3、在对一只配Pt100的仪表进行检定时，仪表示值为100℃，输入信号为138.62Ω，已知R （100℃）=138.51Ω，ΔR Δt=0.380则输入实际温度为（ ）。

A 、100℃ B 、100.3℃ C 、99.7℃ D 、101.0℃4、检定时环境温度要求为（ ）。

A 、20±2℃B 、20±5℃C 、20±1℃D 、20±3℃5、一只仪表的输入信号从99.98℃增加到100.12℃时，仪表示值由100.0℃变为100.1℃，则该仪表的分辨力为（）。

A、1℃B、0.2℃C、0.1℃D、0.14℃三、名词解释（5′×4=20′）1.设定点偏差2.标称电量值3.切换值4.静差四、简答题（6′×5=30′）1、试简述数字温度指示调节仪的工作原理2、试画出具有热电偶参考端温度自动补偿的仪表的检定接线图3、试简述输入标称电量值法的检定过程4、试简述数字温度指示调节仪的检定项目及其相应的检定标准器5、试简述如何进行设定点误差的检定五、计算题(20′×1=20′)1.一数字温度指示调节仪，分度其测量范围为0-300℃，精度等级为0.5级，分辨力为0.1℃。

陕西XXXX技术有限公司数字温度指示调节仪检定/校准结果测量不确定度评定报告编制：审核：批准：2020年06月06日检定/校准结果测量不确定度评定报告一、概述1、预评估对象：数字温度指示调节仪，C4180334040（北京汇邦)2、检定方法：JJG 619-1996《数字温度指示调节仪》3、检定项目：示值误差4、检定环境：温度21℃；湿度52%RH5、检定用计量标准器：多功能校验仪 二、测量结果不确定度的评定（一）、配热电阻类数字温度指示调节仪 1、检定方法及原理按JJG617-1996《数字温度指示调节仪检定规程》要求，按“输入基准法”进行测量，所使用的标准器为PR231B-2型多功能校验仪。

被测对象为分辨力为1℃的仪表：规格为Pt100分度、测量范围为（-199～600）℃、最大允许误差△d =±0.2%FS=±1.6℃。

2、 数学模型s d t t t -=∆式中：△t ———仪表的示值误差； t d ———仪表的显示值；t s ———标准器电阻示值对应的温度值3、输入量的标准不确定度评定3.1 输入量t d 的标准不确定度)(d t u 的评定输入量t d 的 不确定度来源主要有两部分：测量重复性和仪表的分辨力。

3.1.1 测量重复性导致的标准不确定度)(1d t u)(1d t u 可以用“示值基准法”在同一温度点上通过连续多次测量得到测量列，采用A类方法进行评定。

不同分辨力的仪表具有不同的测量重复性。

按照上述方法我们对本次评定所使用的分辨力为1℃ 在200℃点进行连续10次测量得到如下结果：200℃、199℃、199℃、199℃、199℃、199℃、199℃、199℃、199℃、199℃。

其平均值；d t = 199.1℃单次实验标准偏差为： ℃32.01)(12=--=∑=n t ts ni d di任选3台同类型仪表分别在量程的10%、50%、90%附近进行重复条件下的连续10次测量，共得到9组测量列。

数字温度指示调节仪测量结果的不确定度评定摘要误差和误差分析一直都是计量学领域的一个重要组成部分。

但是由于测量实验方法和实验设备的不完善，周围环境的影响，以及受人们认识能力所限等，测量和实验所得数据和被测量真值之间，不可避免地存在着差异，即误差。

目前，人们普遍认为，即使对完全已知或猜测的误差因素进行补偿、修正后，所得结果依然只能是被测量的一个估计值，即对如何用测量结果更好地表示被测量的值仍有怀疑。

这时，不确定度概念作为测量史上的一个新生事物出现了。

只有伴随不确定度的定量陈述，测量结果才可以说是完整的。

关键词数字温度；指示调节仪；测量结果；不确定；评定前言数字温度指示调节仪标准装置在进行计量检定时主要通过电阻箱、数显表、检定人员和检定方法等完成，所以不确定度来源应从上述几个方面考虑。

具体为测量重复性引入的不确定度、仪表的分辨力引入的不确定度、标准器的示值误差等[1]。

1 数字温度指示调节仪表示值误差的校准不确定度评定规范在实验室认可过程中最为重要的环节之一是各种专业不确定度的评定工作。

一切测量结果都不可避免地具有不确定度，而不确定度是一个全新的概念，测量不确定度是表征被测量的真值所处量值范围的评定。

测量不确定度可以包括许多分量，按其数值的评定方法可以归并成两类：A类分量可根据测量列结果的统计分布进行估计，并可用实验标准差表征；B类分量根据经验或其他信息进行估计，并可用假设存在的近似的“标准偏差”表征。

A类分量与B类分量可用通常合成方差的方法合成，所得的“标准偏差”称为合成标准不确定度。

合成标准不确定度按输出量Y的估计值y给出的符号为uc（y），y通常采用量的符号。

合成标准不确定度确定后，将其乘以给定概率P的包含因子kP，从而得到扩展不确定度UP=kPuc（y）。

可以期望在y-UP至y+UP的区间内，以概率P包含了测量结果的可能值。

kP与y的分布有关，当可以按中心极限定理估计接近正态分布时，kP采用t分布临界值（或简称t值）。

计量检定员温度专业试卷一、填空题（每小题2分，共20分）1、按基本误差要求，热电偶可划分为I级、II级两类，热电阻可划分为（A 级、B级）两类。

2、热电偶产生热电势的条件是（两热电极材料相异）和（两接点温度相异）。

3、水的冰点温度为（0 ）℃，（273.15 ）K。

4、温度变送器的输出信号类型有（4~20 ）mA DC或（0~10）mA DC等。

5、热电阻基于（金属导体电阻值随温度变化而变化）的原理工作的。

6、数字温度指示调节仪的显示为三位半，示数可以从（0000）到（1999）。

7、压力式温度计主要由（温包）、（毛细管）和弹簧管压力计三部分组成。

8、智能数字温度指示调节仪的输入信号类型主要有（各类热电偶）、（各类热电阻）、频率信号和（4~20）mA DC等。

9、玻璃液体温度计常用的感温液有（水银）和（有机液体）。

10、检定数字显示仪表时检定点不应少于(5)点，一般应选择包括上限和下限在内的原则上等分或均匀的(整十或整百)摄氏度点。

二、选择题（每小题2分，共20分）1、玻璃液体温度计的测量下线由感温液体的（B）决定。

A、沸点B、凝固点C、导热系数2、压力式温度计中感温物质的体膨胀系数越大，则仪表越（A ）。

A 、灵敏B、不灵敏3、DDZ-II型温度变送器与热电偶配合使用，其输入回路连接时，要注意使冷端温度补偿电阻（A）。

A、与热电偶冷端处温度相同，B、置于室温，感受室温变化。

C、置于温度恒定处。

4、为了提高水银温度计的测量上限，通常在毛细管内感温液上部充以一定压力的（C ）。

A、空气B、氧气C、惰性气体5、压力式温度计中毛细管越长则仪表的反应时间越（B）。

A、快B、慢C、没有影响6、光学高温计测量出实际物体的温度是（C ）。

A、真实温度B、辐射温度C、亮度温度7、下面的温度计中，在测量1000℃左右的温度时，（B ）的精度最高。

A、辐射温度计B、铂铑10-铂热电偶C、镍铬-镍硅热电偶8、水的三相点为（A ）。

数字温度指示调节仪（配热电偶）示值误差测量不确定度的评定
一、概述
1、测量标准和设备
依据JJG617-1996《数字温度指示调节仪检定规程》，在规定的测量条件下，使用准确度等级为0.02级的温度二次仪表检定装置，其配套设备有直流电阻箱、兆欧表、秒表等，对数字温度指示调节仪进行检定。

2、测量原理和方法
（1）测量原理：
1.1有热电偶参考端温度自动补偿的仪表，检定时所用的标准器和接线如图1所示
1.2不具有热电偶参考端温度自动补偿的仪表，检定时所用的标准器和接线如图2所示
（2）测量方法：检定配热电偶的数字温度指示调节仪（以下简称仪表），根据JJG617-1996《数字温度指示调节仪检定规程》，按其中“输入基准法”进行测量；本文以分辨力为0.1℃，规格为T，精度等级为0.5级，测量范围为（0～400）℃的仪表和分辨力为1℃的仪表，精度等级0.5级，规格为K、测量范围（0～1100）℃的仪表进行评定，选用0.02级，多功能温度校准仪作为标准器，检定环境温度为（20±5℃）；相对温度45%～
75%RH。

即把多功能温度校准仪按规程的要求如上图连接放置，检定数字温度指示调节仪，直接从多功能温度校准仪上读出被检数字温度指示调节仪的温度显示值，一般以三次测量的平均值为检定结果。

3、评定结果的使用：符合上述条件的测量结果，一般可直接使用本测量不确定度评度方法。

二、数学模型。

数字温度指示调节仪检定标准规程《数字温度指示调节仪检定规程》JJG617-1996一、概述 ................................................................. 错误！未定义书签。

二、技术要求 ......................................................... 错误！未定义书签。

三、检定条件 ......................................................... 错误！未定义书签。

四、检定项目和检定方法 ..................................... 错误！未定义书签。

五、检定结果的处理和检定周期 ......................... 错误！未定义书签。

六、名词及定义 ..................................................... 错误！未定义书签。

本规程适用于新制造、使用中和修理后的与热电偶或热电阻配用，并具有模拟一数字转换器的数字温度指示及指示调节仪的检定。

也适用于以直流电流、电压和电阻作为模拟电信号输人的数字指示及指示调节仪的检定。

数字温度指示及指示调节仪（以下简称仪表）包括台式、盘装式和便携式的仪表。

一、概述仪表配热电偶或热电阻用以测量温度，辅以相应的执行机构组成温度控制系统。

接受标准化模拟直流电信号或其他产生电阻变化的传感器的信号就可以测量和控制其他物理量。

图１数字温度指示调节仪原理框图不带微处理器的仪表，通常用运算放大器和中、大规模集成电路来实现；带微处理器的仪表，是借助软件的方式来实现原理框图中的有关功能。

控制模式的信号输出可分为两大类：断续的（继电器触点等开关量信号）和连续的（如：０～１０mＡ和４～２０ｍＡ等直流电信号）。

按调节规律，通常有位式、时间比例、比例积分微分（PID）等。
