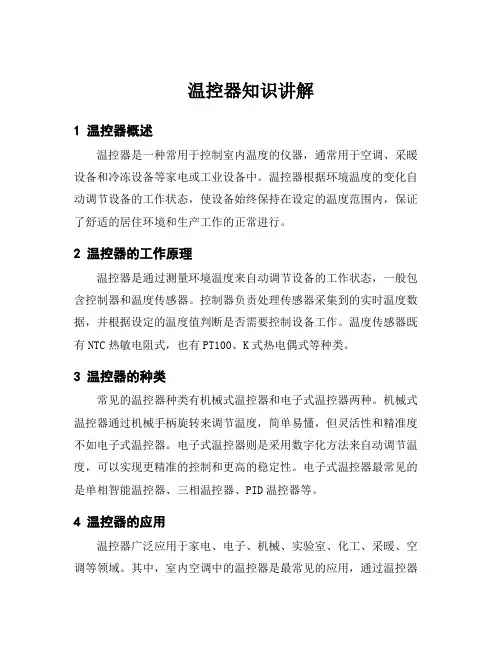

温控器知识讲解
1 温控器概述
温控器是一种常用于控制室内温度的仪器，通常用于空调、采暖设备和冷冻设备等家电或工业设备中。
温控器根据环境温度的变化自动调节设备的工作状态，使设备始终保持在设定的温度范围内，保证了舒适的居住环境和生产工作的正常进行。
2 温控器的工作原理
温控器是通过测量环境温度来自动调节设备的工作状态，一般包含控制器和温度传感器。
控制器负责处理传感器采集到的实时温度数据，并根据设定的温度值判断是否需要控制设备工作。
温度传感器既有NTC热敏电阻式，也有PT100、K式热电偶式等种类。
3 温控器的种类
常见的温控器种类有机械式温控器和电子式温控器两种。
机械式温控器通过机械手柄旋转来调节温度，简单易懂，但灵活性和精准度不如电子式温控器。
电子式温控器则是采用数字化方法来自动调节温度，可以实现更精准的控制和更高的稳定性。
电子式温控器最常见的是单相智能温控器、三相温控器、PID温控器等。
4 温控器的应用
温控器广泛应用于家电、电子、机械、实验室、化工、采暖、空调等领域。
其中，室内空调中的温控器是最常见的应用，通过温控器
控制室内温度，实现舒适的居住环境。
此外，温控器还广泛应用于农业、畜牧业等领域，如在保温母鸡营地、养猪场、保温棚等场所。
总之，温控器作为一种重要的环境控制装置，在现代化生产和生活中扮演了重要的角色。
随着科技的不断进步，温控器的精度和稳定性不断提高，带来了更加便捷、智能的控制方式，更好地服务于人们的生产和生活。
温度控制器资料说明安全操作及保养规程1. 引言温度控制器是用于控制温度的一种设备，广泛应用于工业生产和实验室等领域。
为了保障设备的安全运行和延长设备的使用寿命，本文档将对温度控制器的资料说明、安全操作以及保养规程进行详细的介绍。
2. 温度控制器资料说明2.1 基本参数温度控制器的基本参数包括：输入电压、输出电压、控制方式、控制精度等。
在使用温度控制器之前，务必了解设备的基本参数，以便正确地进行操作和调试。
2.2 连接端口温度控制器通常具有不同类型的连接端口，如温度传感器接口、电源接口、输出接口等。
在使用温度控制器时，需要注意正确的连接端口，以保证设备能够正常工作。
3. 温度控制器安全操作规程3.1 电源接入在接入电源之前，必须仔细检查电源是否正常，电压是否符合温度控制器的要求。
同时，在接入电源之前，务必确认设备的开关处于关闭状态。
3.2 温度传感器安装温度传感器的安装需要遵循一定的规范，以确保测量结果的准确性。
在安装温度传感器时，应将其放置在待测温度区域的合适位置，并保证传感器与被测物体紧密接触。
3.3 温度调节在调节温度时，应按照温度控制器的操作手册进行操作。
一般情况下，可通过设备的按钮或调节旋钮来设置目标温度。
在调节过程中，应注意观察电子显示屏上的温度数值，确保调节到所需温度。
3.4 应急停止在发生突发情况或异常情况下，应立即按下设备上的应急停止按钮，以切断电源并停止温度控制器的运行。
4. 温度控制器保养规程4.1 清洁定期清洁温度控制器，以防止灰尘和污物进入设备内部。
可以使用干净的布料轻轻擦拭设备表面，切勿使用有腐蚀性的溶剂或水直接清洗设备。
4.2 检修定期检修温度控制器，包括检查连接线是否松动，控制面板是否正常工作等。
如发现异常情况，应及时联系专业人员进行维修。
4.3 避免过载避免将过大的负载接入温度控制器，以免损坏设备或降低设备的使用寿命。
5. 结语本文档对温度控制器的资料说明、安全操作以及保养规程进行了详细的介绍。

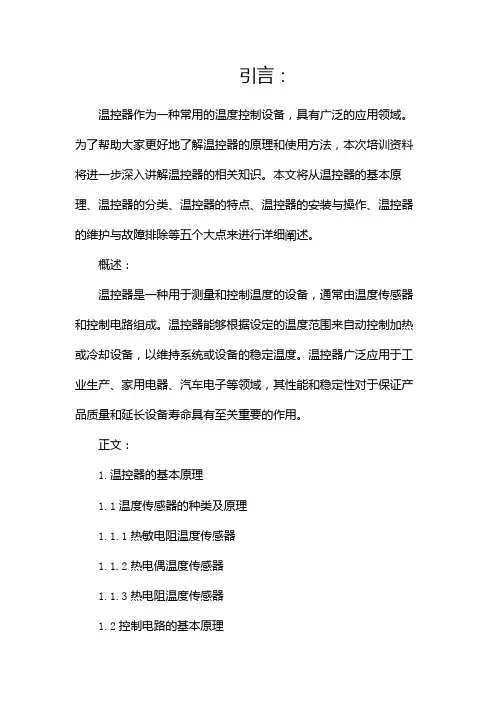

引言：温控器作为一种常用的温度控制设备，具有广泛的应用领域。
为了帮助大家更好地了解温控器的原理和使用方法，本次培训资料将进一步深入讲解温控器的相关知识。
本文将从温控器的基本原理、温控器的分类、温控器的特点、温控器的安装与操作、温控器的维护与故障排除等五个大点来进行详细阐述。
概述：温控器是一种用于测量和控制温度的设备，通常由温度传感器和控制电路组成。
温控器能够根据设定的温度范围来自动控制加热或冷却设备，以维持系统或设备的稳定温度。
温控器广泛应用于工业生产、家用电器、汽车电子等领域，其性能和稳定性对于保证产品质量和延长设备寿命具有至关重要的作用。
正文：1.温控器的基本原理1.1温度传感器的种类及原理1.1.1热敏电阻温度传感器1.1.2热电偶温度传感器1.1.3热电阻温度传感器1.2控制电路的基本原理1.2.1控制电路的输入信号1.2.2控制电路的输出信号1.2.3控制电路的工作原理2.温控器的分类2.1按控制方法分类2.1.1开关型温控器2.1.2比例型温控器2.1.3PID型温控器2.2按应用领域分类2.2.1工业温控器2.2.2家用温控器2.2.3汽车温控器3.温控器的特点3.1温度精度3.2可控范围3.3响应时间3.4抗干扰能力3.5通信接口4.温控器的安装与操作4.1安装要点4.1.1选取安装位置4.1.2安装固定方式4.1.3连接电源和信号线4.2温控器的参数设置4.2.1温度设定值4.2.2控制模式选择4.2.3报警设置4.3操作控制面板的说明4.3.1功能按键4.3.2显示屏4.3.3命令输入5.温控器的维护与故障排除5.1日常维护5.1.1温控器的定期检查5.1.2温控器的清洁与防尘5.1.3温控器的防潮处理5.2常见故障与排除方法5.2.1温度显示异常5.2.2加热或冷却不能正常工作5.2.3控制命令无法响应总结：温控器作为一种用于测量和控制温度的设备，在各个领域都有广泛的应用。

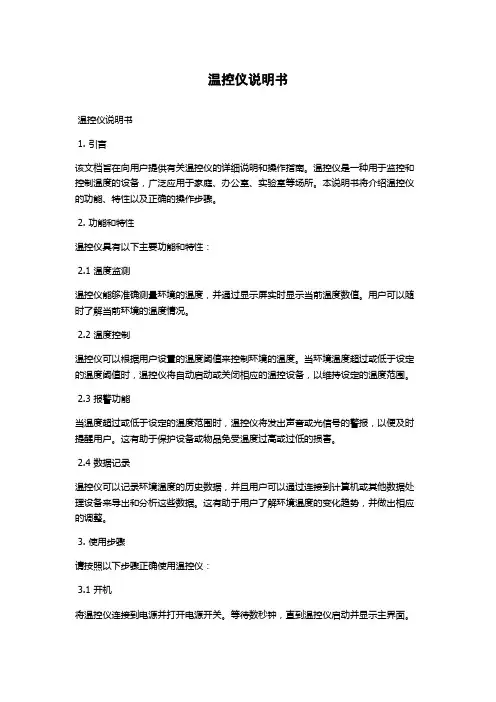

温控仪说明书温控仪说明书1. 引言该文档旨在向用户提供有关温控仪的详细说明和操作指南。
温控仪是一种用于监控和控制温度的设备，广泛应用于家庭、办公室、实验室等场所。
本说明书将介绍温控仪的功能、特性以及正确的操作步骤。
2. 功能和特性温控仪具有以下主要功能和特性：2.1 温度监测温控仪能够准确测量环境的温度，并通过显示屏实时显示当前温度数值。
用户可以随时了解当前环境的温度情况。
2.2 温度控制温控仪可以根据用户设置的温度阈值来控制环境的温度。
当环境温度超过或低于设定的温度阈值时，温控仪将自动启动或关闭相应的温控设备，以维持设定的温度范围。
2.3 报警功能当温度超过或低于设定的温度范围时，温控仪将发出声音或光信号的警报，以便及时提醒用户。
这有助于保护设备或物品免受温度过高或过低的损害。
2.4 数据记录温控仪可以记录环境温度的历史数据，并且用户可以通过连接到计算机或其他数据处理设备来导出和分析这些数据。
这有助于用户了解环境温度的变化趋势，并做出相应的调整。
3. 使用步骤请按照以下步骤正确使用温控仪：3.1 开机将温控仪连接到电源并打开电源开关。
等待数秒钟，直到温控仪启动并显示主界面。
3.2 设置温度阈值使用温控仪的按钮或触摸屏进行设置。
根据实际需要，将温度阈值设置为合适的数值。
确保温度阈值适应环境需求并可保护设备或物品。
3.3 监测温度温控仪将实时显示当前环境的温度。
通过观察显示屏，了解温度是否在设定的范围内，如果超过或低于设定的温度阈值，请进行后续操作。
3.4 控制温度当温度超出设定的范围时，温控仪将自动启动或关闭温控设备。
确保温控设备正常运行，以达到设定的温度阈值。
3.5 监听警报如果温控仪发出声音或光信号的警报，表示温度超过或低于设定的范围，请及时采取措施以保护设备或物品。
3.6 数据记录和分析温控仪可以记录温度的历史数据。
通过连接到计算机或其他数据处理设备，用户可以导出和分析这些数据。
这有助于了解温度的变化趋势，并根据需要调整温度阈值。

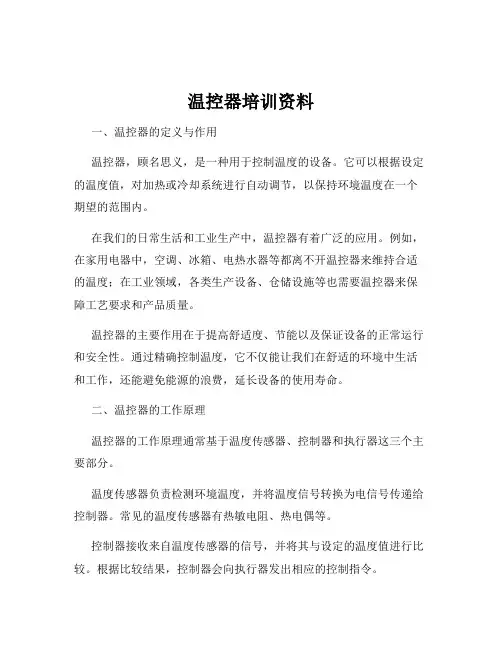

温控器培训资料一、温控器的定义与作用温控器，顾名思义，是一种用于控制温度的设备。
它可以根据设定的温度值，对加热或冷却系统进行自动调节，以保持环境温度在一个期望的范围内。
在我们的日常生活和工业生产中，温控器有着广泛的应用。
例如，在家用电器中，空调、冰箱、电热水器等都离不开温控器来维持合适的温度；在工业领域，各类生产设备、仓储设施等也需要温控器来保障工艺要求和产品质量。
温控器的主要作用在于提高舒适度、节能以及保证设备的正常运行和安全性。
通过精确控制温度，它不仅能让我们在舒适的环境中生活和工作，还能避免能源的浪费，延长设备的使用寿命。
二、温控器的工作原理温控器的工作原理通常基于温度传感器、控制器和执行器这三个主要部分。
温度传感器负责检测环境温度，并将温度信号转换为电信号传递给控制器。
常见的温度传感器有热敏电阻、热电偶等。
控制器接收来自温度传感器的信号，并将其与设定的温度值进行比较。
根据比较结果，控制器会向执行器发出相应的控制指令。
执行器则根据控制器的指令，对加热或冷却系统进行操作。
例如，在加热系统中，执行器可能会控制加热元件的通断；在冷却系统中，执行器可能会调节压缩机的工作状态或风扇的转速。
三、温控器的分类根据不同的分类标准，温控器可以分为多种类型。
1、按控制方式分类位式控制温控器：这种温控器只有开和关两种状态，当温度达到设定值时，执行器会完全开启或关闭，控制精度相对较低。
比例积分微分（PID）控制温控器：能够根据温度偏差的大小和变化趋势，自动调整控制输出，实现更精确和稳定的温度控制。
2、按应用场景分类家用温控器：主要用于家庭电器的温度控制，如空调、冰箱等，通常具有简单的操作界面和功能。
工业温控器：适用于工业生产中的温度控制，能够承受更恶劣的工作环境，具有更高的精度和可靠性。
3、按安装方式分类内置式温控器：安装在设备内部，与设备的控制系统集成在一起。
外置式温控器：独立安装在设备外部，通过连线与设备进行连接和控制。
温控仪培训资料⼀、产品概述温控仪是调控⼀体化智能温度控制仪表，它采⽤了全数字化集成设计，具有温度曲线可编程或定点恒温控制、多重PID调节、输出功率限幅曲线编程、⼿动/⾃动切换、软启动、报警开关量输出、实时数据查询、与计算机通讯等功能，将数显温度仪表和ZK晶闸管电压调整器合⼆为⼀，集温度测量、调节、驱动于⼀体，仪表直接输出晶闸管触发信号，可驱动各类晶闸管负载。
通过温度传感器对环境温度⾃动进⾏采样、即时监控，当环境温度⾼于控制设定值时控制电路启动，可以设置控制回差。
如温度还在升，当升到设定的超限报警温度点时，启动超限报警功能。
当被控制的温度不能得到有效的控制时，为了防⽌设备的毁坏还可以通过跳闸的功能来停⽌设备继续运⾏。
⼆、市场情况相关关键词：温度控制仪、温控仪、温度控制器、温控器相关图⽚：相关品牌：进⼝:⽇本RKC，欧姆龙，。
柳市：奥特，四维，欣灵，以及⼀些⼩⼚国内通⽤型号及价位：⽬前市场主流产品为智能型温控仪（带PID⾃动调节），通⽤型号为XMTA XMTD XMTE(最后⼀个字母代表尺⼨)，所谓的是指智能PID调节，传感器兼容输⼊，多种输出模式可选择。
单PID调节价位在40-60，PID调节和传感器兼容输⼊价位50-90,3功能种结合在⼀起的很少有⼚家⽣产，价位⼀般也要在85以上。
型号命名三、主要参数1、⼯作电压，AC100—240V2、输⼊信号（温度传感器）：热电偶：K、J、R、S、B、E、T、N、U、L、PLⅡ、W5Re/W26Re其中K、S、E 最为常⽤热电阻：Cu50 Cu100 Pt10 Pt100，其中Cu50、Pt100最为常⽤3、输出⽅式，主控输出（主要控制加热器或制冷，继电器触点，SSR，电流，晶闸管等），上下限报警输出（继电器触点）。
4、控制⽅式，指主控的控制⽅式，分PID控制和回差控制5、PID控制：PID控制是依设定P（⽐例带）、I（积分时间）、D（微分时间）的各定数，获得稳定控制结果的控制⽅式。

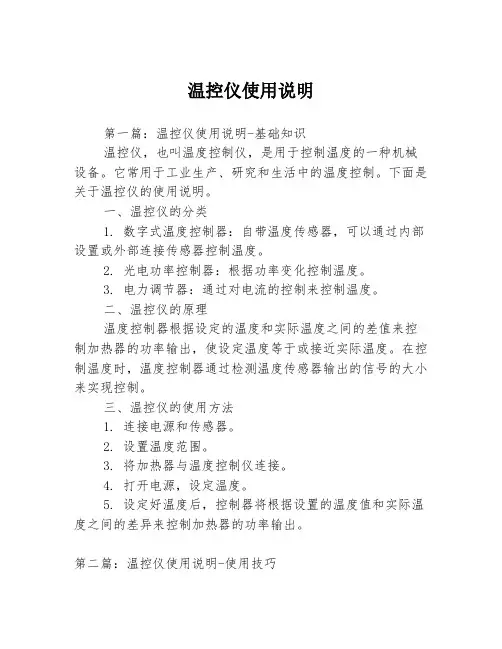

温控仪使用说明第一篇：温控仪使用说明-基础知识温控仪，也叫温度控制仪，是用于控制温度的一种机械设备。
它常用于工业生产、研究和生活中的温度控制。
下面是关于温控仪的使用说明。
一、温控仪的分类1. 数字式温度控制器：自带温度传感器，可以通过内部设置或外部连接传感器控制温度。
2. 光电功率控制器：根据功率变化控制温度。
3. 电力调节器：通过对电流的控制来控制温度。
二、温控仪的原理温度控制器根据设定的温度和实际温度之间的差值来控制加热器的功率输出，使设定温度等于或接近实际温度。
在控制温度时，温度控制器通过检测温度传感器输出的信号的大小来实现控制。
三、温控仪的使用方法1. 连接电源和传感器。
2. 设置温度范围。
3. 将加热器与温度控制仪连接。
4. 打开电源，设定温度。
5. 设定好温度后，控制器将根据设置的温度值和实际温度之间的差异来控制加热器的功率输出。
第二篇：温控仪使用说明-使用技巧温控仪的使用需要注意一些细节和技巧，以充分发挥其作用。
下面是关于温控仪使用技巧的说明：一、注意传感器的选择不同传感器的响应时间和精度不同。
在选择传感器时应根据需要选择不同的传感器。
二、测量温度时要注意在测试温度时，应该确保传感器与被测物体表面保持充分的接触，以避免测量误差。
三、定期检查和校准为了保持准确性，应定期检查和校准温控仪和传感器。
四、选择正确的控制模式不同的加热器、传感器和被控对象需要不同的控制方式。
应根据需要选择正确的控制模式，以确保稳定控制。
五、采用PID控制算法PID控制算法具有较高的控制精度和稳定性，经常采用于温控仪控制。
六、配备报警功能温控仪应该配备合适的报警功能，以及时警示用户异常情况。
第三篇：温控仪使用说明-常见故障及解决方法虽然温控仪是一种比较稳定的设备，但仍然可能发生故障。
下面是关于温控仪的常见故障及解决方法：一、偏差太大可能原因：传感器没有与被测物体充分接触；被测物体温度发生突变。
解决方法：应检查传感器是否与被测物体充分接触；重新设置温度范围。
