温度指示调节仪试题

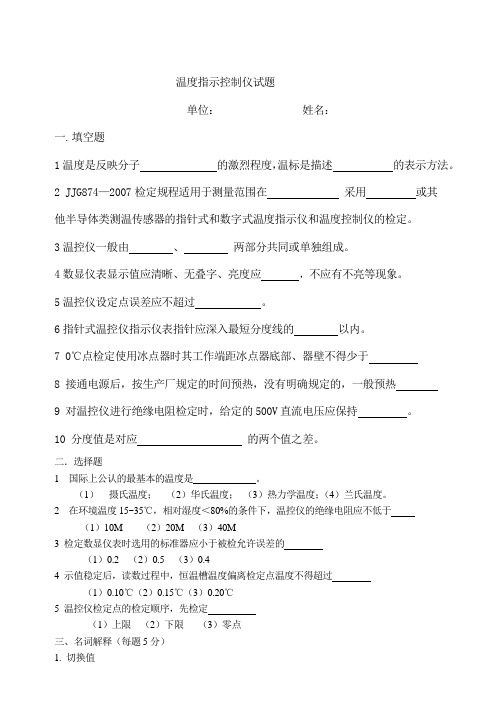

温度指示控制仪试题单位：姓名：一. 填空题1温度是反映分子的激烈程度，温标是描述的表示方法。

2 JJG874—2007检定规程适用于测量范围在采用或其他半导体类测温传感器的指针式和数字式温度指示仪和温度控制仪的检定。

3温控仪一般由、两部分共同或单独组成。

4数显仪表显示值应清晰、无叠字、亮度应，不应有不亮等现象。

5温控仪设定点误差应不超过。

6指针式温控仪指示仪表指针应深入最短分度线的以内。

7 0℃点检定使用冰点器时其工作端距冰点器底部、器壁不得少于8 接通电源后，按生产厂规定的时间预热，没有明确规定的，一般预热9 对温控仪进行绝缘电阻检定时，给定的500V直流电压应保持。

10 分度值是对应的两个值之差。

二．选择题1 国际上公认的最基本的温度是。

（1）摄氏温度；（2）华氏温度；（3）热力学温度；（4）兰氏温度。

2 在环境温度15~35℃，相对湿度＜80%的条件下，温控仪的绝缘电阻应不低于（1）10M （2）20M （3）40M3 检定数显仪表时选用的标准器应小于被检允许误差的（1）0.2 （2）0.5 （3）0.44 示值稳定后，读数过程中，恒温槽温度偏离检定点温度不得超过（1）0.10℃（2）0.15℃（3）0.20℃5 温控仪检定点的检定顺序，先检定（1）上限（2）下限（3）零点三、名词解释（每题5分）1. 切换值2.设定点误差3分度线四问答题1 画出温度知识控制仪原理框图？2 温控仪后续检定或使用中检验时检定点如何选择？五．计算题对一测量范围为（0～200）℃的数字式温控仪进行检定，检定200℃点时，标准水银温度计读数为200.15℃，温度计在该点的修正值为-0.14℃，温控仪读数为201.5℃求：该点的示值误差、并判断在该点是否合格一、填空题1无规则热运动；温度数值2（-50～300）℃；测温热敏电阻3测温指示、控制4均匀5示值允许误差6 1/4～3/47 20mm8 15min9 10s10 两相邻标尺标记二、填空题1（3）2（2）3（1）4（3）5（3）三、名词解释1温控仪上行程（或下行程）中，输出从一种状态变换到另一种状态时所测得得温度值2输出变量按规定的要求输出时，测得的输入信号所对应的温度值与设定值之差值3极限示值界限内用来标度标尺标记的线段四、问答题1见规程JJG874-2007第一页2答温控仪后续检定或使用中检验时，检定点对于指针式温控仪应均匀分布在整个测量范围主分度线上，数字式温控仪则应均匀分布在整十或整百温度点上（包括上下限）不得少于三个检定点。

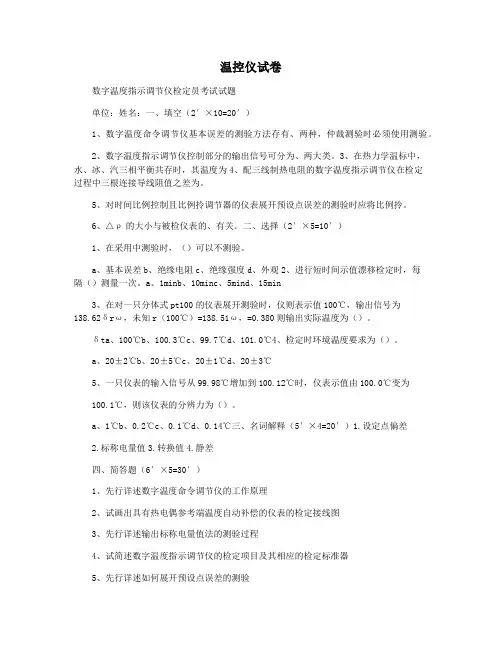

温控仪试卷数字温度指示调节仪检定员考试试题单位：姓名：一、填空（2′×10=20′）1、数字温度命令调节仪基本误差的测验方法存有、两种，仲裁测验时必须使用测验。

2、数字温度指示调节仪控制部分的输出信号可分为、两大类。

3、在热力学温标中，水、冰、汽三相平衡共存时，其温度为4、配三线制热电阻的数字温度指示调节仪在检定过程中三根连接导线阻值之差为。

5、对时间比例控制且比例拎调节器的仪表展开预设点误差的测验时应将比例拎。

6、△ρ的大小与被检仪表的、有关。

二、选择（2′×5=10′）1、在采用中测验时，（）可以不测验。

a、基本误差b、绝缘电阻c、绝缘强度d、外观2、进行短时间示值漂移检定时，每隔（）测量一次。

a、1minb、10minc、5mind、15min3、在对一只分体式pt100的仪表展开测验时，仪则表示值100℃，输出信号为138.62δrω，未知r（100℃）=138.51ω，=0.380则输出实际温度为（）。

δta、100℃b、100.3℃c、99.7℃d、101.0℃4、检定时环境温度要求为（）。

a、20±2℃b、20±5℃c、20±1℃d、20±3℃5、一只仪表的输入信号从99.98℃增加到100.12℃时，仪表示值由100.0℃变为100.1℃，则该仪表的分辨力为（）。

a、1℃b、0.2℃c、0.1℃d、0.14℃三、名词解释（5′×4=20′）1.设定点偏差2.标称电量值3.转换值4.静差四、简答题（6′×5=30′）1、先行详述数字温度命令调节仪的工作原理2、试画出具有热电偶参考端温度自动补偿的仪表的检定接线图3、先行详述输出标称电量值法的测验过程4、试简述数字温度指示调节仪的检定项目及其相应的检定标准器5、先行详述如何展开预设点误差的测验五、计算题(20′×1=20′)1.一数字温度命令调节仪，分度其测量范围为0-300℃，精度等级为0.5级，分辨力为0.1℃。

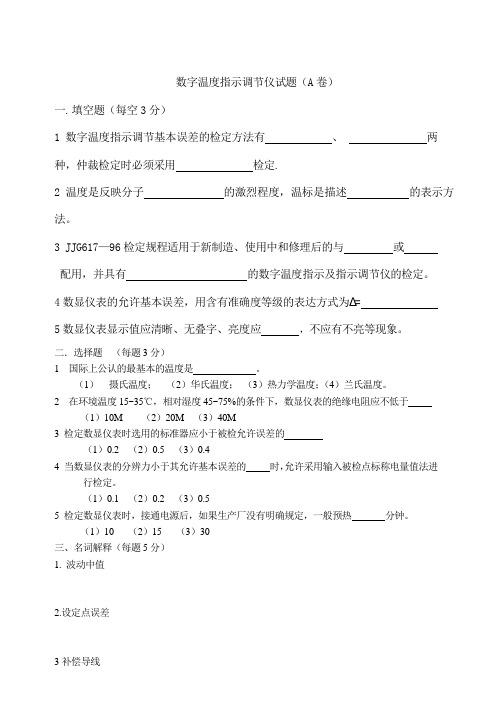

数字温度指示调节仪试题（A卷）一. 填空题（每空3分）1 数字温度指示调节基本误差的检定方法有、两种，仲裁检定时必须采用检定.2 温度是反映分子的激烈程度，温标是描述的表示方法。

3 JJG617—96检定规程适用于新制造、使用中和修理后的与或配用，并具有的数字温度指示及指示调节仪的检定。

4数显仪表的允许基本误差，用含有准确度等级的表达方式为∆=5数显仪表显示值应清晰、无叠字、亮度应，不应有不亮等现象。

二．选择题（每题3分）1 国际上公认的最基本的温度是。

（1）摄氏温度；（2）华氏温度；（3）热力学温度；（4）兰氏温度。

2 在环境温度15~35℃，相对湿度45~75%的条件下，数显仪表的绝缘电阻应不低于（1）10M （2）20M （3）40M3 检定数显仪表时选用的标准器应小于被检允许误差的（1）0.2 （2）0.5 （3）0.44 当数显仪表的分辨力小于其允许基本误差的时，允许采用输入被检点标称电量值法进行检定。

（1）0.1 （2）0.2 （3）0.55 检定数显仪表时，接通电源后，如果生产厂没有明确规定，一般预热分钟。

（1）10 （2）15 （3）30三、名词解释（每题5分）1. 波动中值2.设定点误差3补偿导线四问答题（每题10分）1 检定数字温度指示调节仪的基本误差有几种表示方式？2 简述寻找转换点法的检定方法五．计算题（20分）一分度号为Pt100，测量范围为0——500℃，精度为0.5级，分辨力为1℃的数显温度表，检定200℃点时测得值为A1=175.80Ω，A2=176.22Ω，A1/=175.90Ω，A2/=175.52Ω。

已知（ΔR/Δt）200=0.37Ω/℃，200℃点时对应的标称值为175.86Ω。

求：该点的基本误差、分辨力、并判断是否合格一、填空题1寻找转换点法输入被检点标称电量值法；寻找转换点法2无规则热运动；温度数值3热电偶；热电阻；模拟—数字转换器。

4±a%F·S5均匀二、填空题1（3）2（2）3（1）4（2）5（2）三、名词解释1仪表显示值波动上下限的平均值2输出变量按规定的要求输出时，测得的输入信号所对应的温度值与设定值之差值3对在规定的温度范围内（0~100）℃使用的热电偶丝。

计量检定员考核试题（温度二次仪表）（满分:140分）单位：姓名：得分：一、填空题（每空1分，共30分）1、温度是衡量_______________的一个物理量。

温度不能直接测量，只能通过其他物体________________的物理量来间接地进行测量。

2、按输入信号形式分，数字显示仪表有_________型和_________型两类。

3、数字温度指示调节仪表按工作原理可分为：______________和________________两种。

4、数字温度指示仪检定时，检定点不应少于______点，一般应选择包括___________在内的，原则上均匀的______________摄氏度点。

5、电子电位差计基本误差的检定上行程时______值不检，下行程时______值不检。

6、在数字仪表的显示中，有312位，412位，51位等，其中12位表示___________。

因此对一个3122位的显示仪表来说，其显示数可从_______至________。

7、在电子电位差计中，如果放大器的灵敏度过高，则指针_________________________；如果放大器的灵敏度过低，则指针____________。

8、某WD型电子电位差计的输入回路是____________；ER型电子电位差计的输入回路是________________。

9、按误差数值表示的方法，误差可分为____________、____________、____________。

10、计量器具的检定是查明和确认计量器具是否符合法定要求的程序，它包括____________、____________和___________________。

11、按误差出现的规律，误差可分为_______误差、_______误差、_______误差。

12、周期检定是按____________和规定程序，对计量器具定期进行的一种后续检定。

13、检定证书是证明计量器具已经过检定获____________文件。

数字温度指示调节仪检定员考试试题单位姓名考号一，填空()1、热力学温度是国际单位制中的七个基本物理量之一，它的单位名称为开尔文2、数字温度指示调节仪的检定点选择一般不少于 5 个，原则上选择均匀的整十或整百摄氏度点。

3、PID参数中的P代表比例 I代表积分D代表微分4、仪表误差表达中常用的FS为FULL SCALS的缩写，表示量程5、通常把测量值为零时的测量仪器的示值相对于标尺零刻度线之差值称为零值误差（即零值的基值误差）6、1℃在标尺上为10格比1℃在标尺上为1格的仪表灵敏度低7、数字温度指示调节仪控制模式的信号输出可分为断续的、连续的两大类。

8、数字温度指示及指示调节仪包括台式盘装式便携式的仪表。

9、数字温度指示调节仪基本误差的检定方法有（示值基准法）、（输入基准法）两种，仲裁检定时必须采用（示值基准法）检定。

10、数字温度指示仪控制部分的输出信号可分为（断续的）、（连续的）两大类。

11、在热力学温标中，水、冰、汽三相平衡共存时，其温度为（0.01℃）。

12、配三线制热电阻的数字温度指示调节仪在检定过程中三根连接导线阻值之差为（0.1 ）。

13、对时间比例控制且比例带可调的仪表进行设定点误差的检定时应将比例带（）。

14、△ρ的大小与被检仪表的（允许误差）、（比例带的大小）有关。

二，选择()1.补偿导线应有在（C）的修正值。

A．15℃ B.25℃ C.20℃ D.0℃2.0.5级的数字温度仪表，量程为（0~700）℃，分辨力为1℃，其允许基本误差为（ A）。

A.+/-4.5℃B. +/-5℃C. +/-4℃D. +/-3℃3.有一数字温度指示调节仪温度范围为（-200~1000）℃，则该仪器的上限减下限的绝对值称为该仪器的（C）。

A.示值范围B.标称范围C.量程D.测量范围4.测量准确度可以（B）。

A.定量描述测量结果的准确度B.定性描述测量结果的准确度C.定量说明测量结果与已知参考量的一致程度D.描述测量结果的分散性5.测量误差按性质分类可以分为系统误差与（B）。

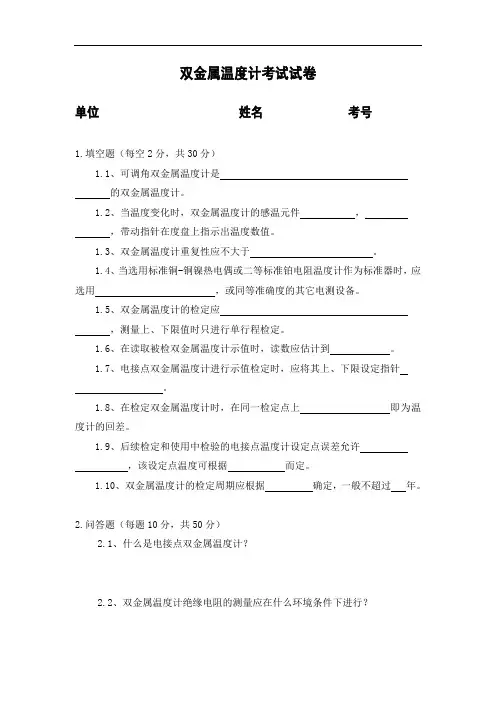

双金属温度计考试试卷单位姓名考号1.填空题（每空2分，共30分）1.1、可调角双金属温度计是的双金属温度计。

1.2、当温度变化时，双金属温度计的感温元件，，带动指针在度盘上指示出温度数值。

1.3、双金属温度计重复性应不大于。

1.4、当选用标准铜-铜镍热电偶或二等标准铂电阻温度计作为标准器时，应选用，或同等准确度的其它电测设备。

1.5、双金属温度计的检定应，测量上、下限值时只进行单行程检定。

1.6、在读取被检双金属温度计示值时，读数应估计到。

1.7、电接点双金属温度计进行示值检定时，应将其上、下限设定指针。

1.8、在检定双金属温度计时，在同一检定点上即为温度计的回差。

1.9、后续检定和使用中检验的电接点温度计设定点误差允许，该设定点温度可根据而定。

1.10、双金属温度计的检定周期应根据确定，一般不超过年。

2.问答题（每题10分，共50分）2.1、什么是电接点双金属温度计？2.2、双金属温度计绝缘电阻的测量应在什么环境条件下进行？2.3、后续检定和使用中检验的双金属温度计如何选择检定点？2.4、当选用二等标准水银温度计作为标准器时，恒温槽实际温度如何计算？2.5、双金属温度计的型号常用WSS表示，请问这三个字母分别代表什么意思：3.计算题（每题20分，共20分）3.1用二等标准水银温度计对一支量程为（0-300）℃分度值为5℃的2.5级双金属温度计进行示值检定，在100℃点时标准器的读数为100.11℃，被检双金属温度计的读数为106.0℃，请计算：1被检双金属温度计的最大允许误差是多少？2在该点处被检双金属温度计的示值误差是多少？是否超差？（注：标准水银温度计在100℃的修正值为0.20℃）双金属温度计考试试卷答案1.填空题（每空2分，共30分）1.1 可以调整指示装置与检测元件轴线之间角度0～90°1.2 曲率发生变化自由端旋转1.3 最大允许误差绝对值的1/21.4 0.02级低电势直流电位差计及配套设备1.5 在正、反两个行程上分别向上限或下限方向逐点进行1.6 分度值的1/101.7 分别置于上、下限以外的位置上1.8 正、反行程示值的差值1.9 只在一个温度点上进行用户要求1.10 具体使用情况1年2.问答题（每题10分，共50分）2.1答：电接点双金属温度计是一种带缓行开关式电气接触装置的双金属温度计。

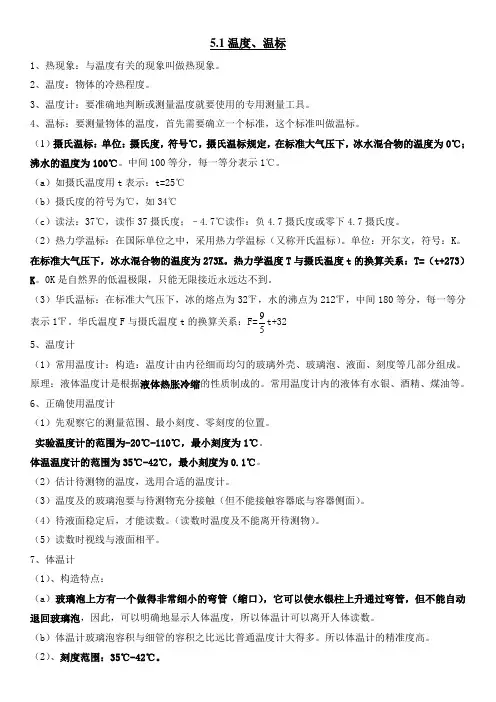

5.1温度、温标1、热现象：与温度有关的现象叫做热现象。

2、温度：物体的冷热程度。

3、温度计：要准确地判断或测量温度就要使用的专用测量工具。

4、温标：要测量物体的温度，首先需要确立一个标准，这个标准叫做温标。

（1）摄氏温标：单位：摄氏度，符号℃，摄氏温标规定，在标准大气压下，冰水混合物的温度为0℃；沸水的温度为100℃。

中间100等分，每一等分表示1℃。

（a ）如摄氏温度用t 表示：t=25℃（b ）摄氏度的符号为℃，如34℃（c ）读法：37℃，读作37摄氏度；–4.7℃读作：负4.7摄氏度或零下4.7摄氏度。

（2）热力学温标：在国际单位之中，采用热力学温标（又称开氏温标）。

单位：开尔文，符号：K 。

在标准大气压下，冰水混合物的温度为273K 。

热力学温度T 与摄氏温度t 的换算关系：T=（t+273）K 。

0K 是自然界的低温极限，只能无限接近永远达不到。

（3）华氏温标：在标准大气压下，冰的熔点为32℉，水的沸点为212℉，中间180等分，每一等分表示1℉。

华氏温度F 与摄氏温度t 的换算关系：F=59t+32 5、温度计（1）常用温度计：构造：温度计由内径细而均匀的玻璃外壳、玻璃泡、液面、刻度等几部分组成。

原理：液体温度计是根据液体热胀冷缩的性质制成的。

常用温度计内的液体有水银、酒精、煤油等。

6、正确使用温度计（1）先观察它的测量范围、最小刻度、零刻度的位置。

实验温度计的范围为-20℃-110℃，最小刻度为1℃。

体温温度计的范围为35℃-42℃，最小刻度为0.1℃。

（2）估计待测物的温度，选用合适的温度计。

（3）温度及的玻璃泡要与待测物充分接触（但不能接触容器底与容器侧面）。

（4）待液面稳定后，才能读数。

（读数时温度及不能离开待测物）。

（5）读数时视线与液面相平。

7、体温计（1）、构造特点：（a ）玻璃泡上方有一个做得非常细小的弯管（缩口），它可以使水银柱上升通过弯管，但不能自动退回玻璃泡，因此，可以明确地显示人体温度，所以体温计可以离开人体读数。

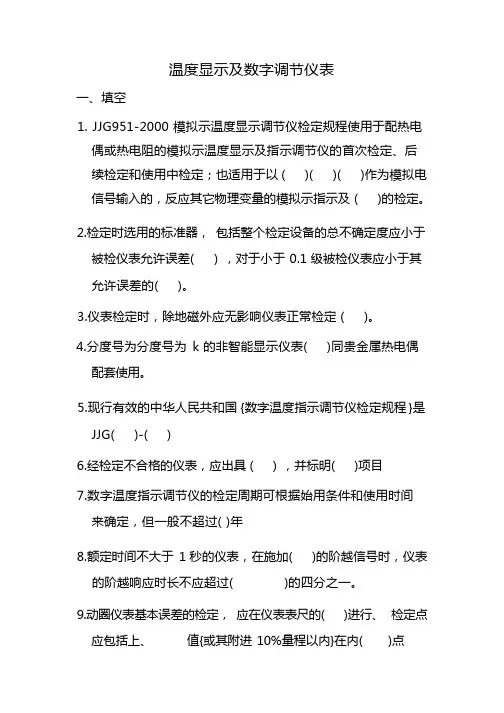

温度显示及数字调节仪表一、填空1. JJG951-2000 模拟示温度显示调节仪检定规程使用于配热电偶或热电阻的模拟示温度显示及指示调节仪的首次检定、后续检定和使用中检定；也适用于以 ( )( )( )作为模拟电信号输入的，反应其它物理变量的模拟示指示及 ( )的检定。

2.检定时选用的标准器，包括整个检定设备的总不确定度应小于被检仪表允许误差( ) ，对于小于 0.1 级被检仪表应小于其允许误差的( )。

3.仪表检定时，除地磁外应无影响仪表正常检定 ( )。

4.分度号为分度号为k 的非智能显示仪表( )同贵金属热电偶配套使用。

5.现行有效的中华人民共和国 {数字温度指示调节仪检定规程}是JJG( )-( )6.经检定不合格的仪表，应出具 ( ) ，并标明( )项目7.数字温度指示调节仪的检定周期可根据始用条件和使用时间来确定，但一般不超过( )年8.额定时间不大于1 秒的仪表，在施加( )的阶越信号时，仪表的阶越响应时长不应超过( )的四分之一。

9.动圈仪表基本误差的检定，应在仪表表尺的( )进行、检定点应包括上、值{或其附进 10%量程以内}在内( )点10. 自动平衡式显示仪表回程误差包括 ( )两部分其检定与( )检定同时进行11.调节仪表中常有PID功能，P表示()、I表示()、D表示()12.有一种规格/型号为 XMT 的温度仪表，其中 X 表示( )、T 表示( )13.调节仪表的位式调节和比例调节 ( )同一个调节过程二、选择1.电位差计上的关键电阻都是利用温度系数很小的 ( )电阻丝、采用( )绕制。

1、锰铜2、普通3、无感双线绕法4、一般绕法2.电子电位差计出厂后，其测量范围及上下限是 ( )1、可调2、不可调3.温度智能数字仪表一般都( )冷端自动补偿功能1、有2、没有4.具有 PID 功能的温度调节仪表( )剔除 I 或 D 功能1.可以 2、不可以5.位式调节仪表的控制功能( )具有 PID 控制功能的仪表1.优于 2、不优于6.仪表接线端子的接触电阻对于分度号为Pt100 的温度仪表式值( )影响1.有2.没有7.仪表接线端子的电阻分度号为K 的温度仪表的示值( )影响1.有2.没有8.配热电偶的动圈仪表外线路电阻一律规定为 ( )欧姆1.52.103.159.把热电阻引入桥路的连接导线的阻值会随温度变化，如果其导线都接在一个桥臂内会给仪表带来较大附加误差，为此，工业上采用1.双线制2.三线制3.四线制10.电位差计上的放大器是自动平衡式仪表的 ( )放大器，输入阻抗应( )1.检零2.电流3.电压：4.高5.中6.低三.判断1.配热电偶动圈仪表外接电阻包括热电偶电阻和调节用的锰铜电阻，其名义值为15( )。

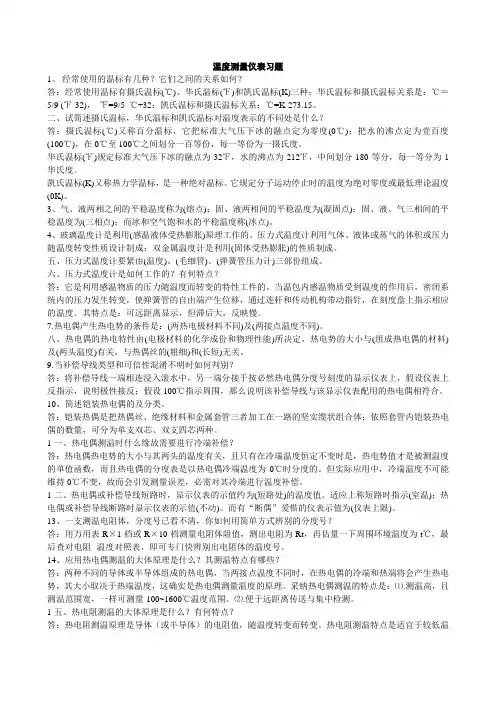

温度测量仪表习题1、经常使用的温标有几种？它们之间的关系如何？答：经常使用温标有摄氏温标(℃)、华氏温标(℉)和凯氏温标(K)三种；华氏温标和摄氏温标关系是：℃＝5/9 (℉-32)，℉=9/5 ℃+32；凯氏温标和摄氏温标关系：℃=K-273.15。

二、试简述摄氏温标，华氏温标和凯氏温标对温度表示的不同处是什么？答：摄氏温标(℃)又称百分温标，它把标准大气压下冰的融点定为零度(0℃)；把水的沸点定为壹百度(100℃)，在0℃至100℃之间划分一百等份，每一等份为一摄氏度。

华氏温标(℉)规定标准大气压下冰的融点为32℉，水的沸点为212℉，中间划分180等分，每一等分为1华氏度。

凯氏温标(K)又称热力学温标，是一种绝对温标。

它规定分子运动停止时的温度为绝对零度或最低理论温度(0K)。

3、气、液两相之间的平稳温度称为(熔点)；固、液两相间的平稳温度为(凝固点)；固、液、气三相间的平稳温度为(三相点)；而冰和空气饱和水的平稳温度称(冰点)。

4、玻璃温度计是利用(感温液体受热膨胀)原理工作的。

压力式温度计利用气体、液体或蒸气的体积或压力随温度转变性质设计制成；双金属温度计是利用(固体受热膨胀)的性质制成。

五、压力式温度计要紧由(温度)、(毛细管)、(弹簧管压力计)三部份组成。

六、压力式温度计是如何工作的？有何特点？答：它是利用感温物质的压力随温度而转变的特性工件的。

当温包内感温物质受到温度的作用后，密闭系统内的压力发生转变，使弹簧管的自由端产生位移，通过连杆和传动机构带动指针，在刻度盘上指示相应的温度。

其特点是：可远距离显示，但滞后大，反映慢。

7.热电偶产生热电势的条件是：(两热电极材料不同)及(两接点温度不同)。

八、热电偶的热电特性由(电极材料的化学成份和物理性能)所决定。

热电势的大小与(组成热电偶的材料)及(两头温度)有关，与热偶丝的(粗细)和(长短)无关。
