XMTD-3数字温度显示调节仪说明书

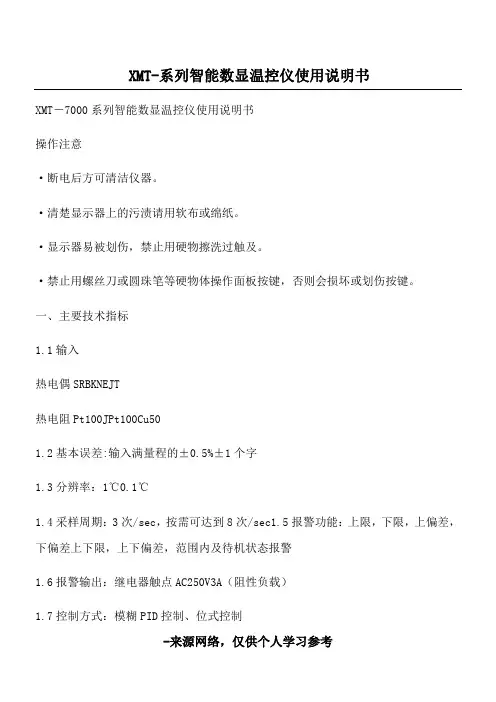

XMT-系列智能数显温控仪使用说明书XMT－7000系列智能数显温控仪使用说明书操作注意·断电后方可清洁仪器。

1.11.21.31.4采样周期：3次/sec，按需可达到8次/sec1.5报警功能：上限，下限，上偏差，下偏差上下限，上下偏差，范围内及待机状态报警1.6报警输出：继电器触点AC250V3A（阻性负载）1.7控制方式：模糊PID控制、位式控制1.8控制输出：继电器触点（容量：220VAC3A)SSR驱动电平输出（DC0/5V)过零触发脉冲:光偶可控硅输出1A600V移相触发脉冲:光偶可控硅输出1A600V1.91.101.11XMTS：160×80E：96×48F：48×96A：96×96G：48×48D：72×72空：80×160 ②主控控制方式0二位式2三位式3位式PID4PID继电器输出5PID固态继电器输出6PID移相可控硅触发7PID89PID12367过零触发脉冲输出，PID调节8逻辑电平输出，PID调节，驱动SSR ④输入信号：1热电偶输入2热电阻输入⑤⑥～⑦传感器分度号和测量范围例:XMTE-7431K0~400℃为PID位式控制，继电器输出，配用K分度号热电偶，量程0～400℃，带上限报警和下限报警，面板尺寸为96×96mm的经济性智能仪表。

（1（2②设定值（SV）显示器（橙色）·显示设定值（SV）·显示参数内容·测量回路异常表示③指示灯·自整定指示灯（AT）（绿）工作输出时闪烁。

·控制输出指示灯（OUT1OUT2）（绿）OUT1：控制工作输出时亮·报警输出指示灯（ALM1ALM2）（红）ALM1：第一报警输出时点亮。

ALM2：第二报警输出时点亮·SV·3秒。

A/M)·在参数设定状态下，作减数键⑦加数键（▼）·在参数设定状态下，作加数键五各模式详细功能AH上限报警设定范围-1999~+9999上限报警设定值出厂值10AL下限报警设定范围-1999~+9999下限报警设定值出厂值10I积分时间设定范围0～999秒设定为0时成PD控制设定积分时间,以解除比例控制DT制冷PIDdPuHY P=0)出厂值Pu-b接线注意⑴热电偶输入，应使用对应的补偿导线。

一．概述●该系列数字显示控制仪表主要用于温度压力、流量、转速、频率等过程量的参数显示及控制。

●该系列仪表采用数字校正系统, 测量精度稳定, 可扩展使用各种非线性传感器。

●丰富的自诊断功能, 任意输入信号规格, 多种输出规格及多种报警设置方式设置, 能广泛满足各种用户需要。

●仪表采用全开放式用户自设定界面。

●标准信号输入时, 显示量程可编程。

变送输出时, 输出状态刻度可根椐用户需要自行设定。

●仪表因断阻、断偶及其它断信号, 仪表屏面会不停闪烁报警提示。

二．主要技术指标●输入回路: 单回路, 双回路。

●输入信号: 电阻信号: 各种规格的热电阻如:Pt100,Cu50,Cu100,BA1,BA2,G或远传压力表●电偶信号: 各种规格的热电偶如: K, E , S, B, J, T, N等●电压信号: 0~5V, 1~5V, 0~20mV, 0~75mV, 0~200mV等●电流信号: 0~10mA, 4~20mA等及各种非标准信号●测量精度:±0.5%FS±l字。

分辨率: 末位: ±l字, 光柱精度±1%●显示方式: -1999~9999设定值显示, -1999~9999测量值显示, 发光二极管工作状态显示, 光柱显示过程量的百分比。

●输出信号: 模拟量输出: 0~10mA、负载≤1KΩ, 4~20mA、负载≤500Ω0~5V, 1~5V要求负载电阻≥250KΩ●开关量输出: 继电器控制输出( AC220V , 3A无感负载)●报警方式: 用户可根据要求自行设定。

●恒压电源输出: DC24V电源输出, 供二线制变送器使用。

●使用环境: 温度: 0~50℃, 相对湿度: 85%RH以下避免强腐蚀性气体●工作电源: AC220±10% 50HZ±2HZAC96~260V ----------开关电源DC24V±2V ----------开关电源DC220V±20% ----------开关电源●功效: 约6W●重量: 约0.5Kg三．操作指南1．各部分名称:.过程量及参数代码2.名称及功能内容3．操作方式3．1: 一级参数的设定方式( 单显示仪表无此项程序)●正确接线: 请参照仪表随机接线图接妥输入输出及电源线, 并请确认无误。

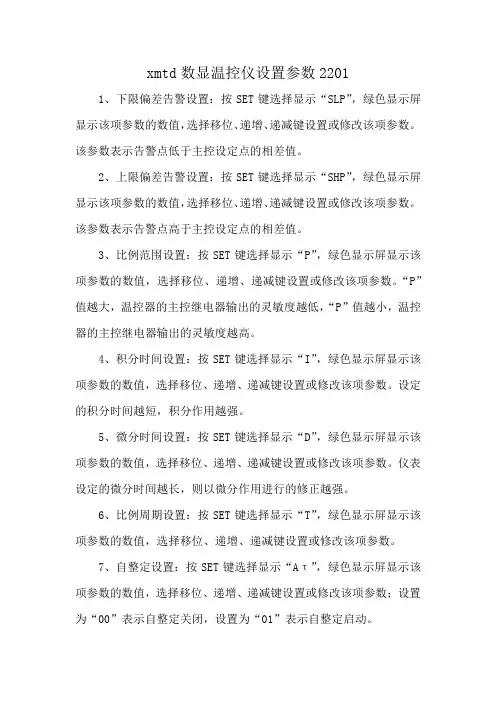

xmtd数显温控仪设置参数22011、下限偏差告警设置：按SET键选择显示“SLP”，绿色显示屏显示该项参数的数值，选择移位、递增、递减键设置或修改该项参数。

该参数表示告警点低于主控设定点的相差值。

2、上限偏差告警设置：按SET键选择显示“SHP”，绿色显示屏显示该项参数的数值，选择移位、递增、递减键设置或修改该项参数。

该参数表示告警点高于主控设定点的相差值。

3、比例范围设置：按SET键选择显示“P”，绿色显示屏显示该项参数的数值，选择移位、递增、递减键设置或修改该项参数。

“P”值越大，温控器的主控继电器输出的灵敏度越低，“P”值越小，温控器的主控继电器输出的灵敏度越高。

4、积分时间设置：按SET键选择显示“I”，绿色显示屏显示该项参数的数值，选择移位、递增、递减键设置或修改该项参数。

设定的积分时间越短，积分作用越强。

5、微分时间设置：按SET键选择显示“D”，绿色显示屏显示该项参数的数值，选择移位、递增、递减键设置或修改该项参数。

仪表设定的微分时间越长，则以微分作用进行的修正越强。

6、比例周期设置：按SET键选择显示“T”，绿色显示屏显示该项参数的数值，选择移位、递增、递减键设置或修改该项参数。

7、自整定设置：按SET键选择显示“Aτ”，绿色显示屏显示该项参数的数值，选择移位、递增、递减键设置或修改该项参数；设置为“00”表示自整定关闭，设置为“01”表示自整定启动。

8、锁参数设置：按SET键选择显示“LOK”，绿色显示屏显示锁的状态，选择移位、递增、递减键设置或修改该项参数；设置为“00”表示不锁，设置为“01”表示只锁主控以外的参数，设置为“02”表示所有参数全锁定。

参数被锁定后，别人不能修改，需修改时要解锁，即设置为“00”。

9、主控温度上限设置：按SET键选择显示“SOH”，绿色显示屏显示该项参数的数值，选择移位、递增、递减键设置或修改该项参数；该参数表示主控继电器动作温度不能高于此值，否则，主控设定温度无效10、温度修正设置：按SET键选择显示“SC”，绿色显示屏显示该项参数的数值，选择移位、递增、递减键设置或修改该项参数；当温控器长时间运行后产生测量偏差时，就可使用该项功能修正误差。

XMT数显调节仪使用说明一、概述XM系列数字仪表采纳先进事迹的中大规模集成电路，并应用了独特的非线性校正持技术，与传统的XC系列动圈式仪表、一般TD和TE系列模拟式仪表相比，具有精度高、可靠性好、抗振性强、安装方便、读数清晰、无视差、可远距离观看等独特优点，并具有二位式、三位式、上下限位差、时间比例、可控硅连续调节、位式PID、PID连续调节、PID自整定操纵、电脑模糊操纵等多种操纵方式，依照需要还能够增加超温报警功能，是XC系列仪表、TD及TE系列仪表理想的更新换代产品，可广泛应用于冶金、化工、电子、机械、纺织、塑料、制冷、医疗、电炉等轻、重工业部门作-200℃～1600℃范围内的温度测量和自动操纵。

配上相应的传感器也可用于压力、流量、液位等参数的显示和操纵。

二、要紧技术指标1、显示方式：三位或四位LED数码管直截了当显示被测值；2、显示误差：小于±0.5%F·S±1字、小于±1%F·S±1字二档；3、设定点偏差：小于±0.5%F·S、小于±1%F·S二档；4、执电偶冷端补偿：0～50℃内误差小于2℃；5、位式操纵切换差小于1.0%或0.3%；6、时间比例调节：比例带1%～4%，周期：30s±10s；7、PID调节：〔1〕P〔比例带〕3%；〔2〕I〔积分时间〕250s；〔3〕D〔微分时间〕50s；〔4〕输出0～10mA负载R=1K；输出4～20mA负载R=510Ω；8、输出脉冲信号：幅值大于3V，宽度大于40us的移相脉冲及电流小于1A的通断过零触发；9、输出触点容量：交流220V/7A〔直截了当操纵功率1kW以下，阻性负载〕，大功率时〔直截了当操纵功率3kW以下，阻性负载〕；10、温度系数：0～50℃范围内使用时，其温度系数小于0.05%/℃；11、工作电源：〔180～240〕VAC，50Hz，功率小于4W；开关电源〔85～242〕VAC，50Hz/60Hz;12、工作环境：温度0～50℃，相对湿度小于85%的无腐蚀性气体场合。

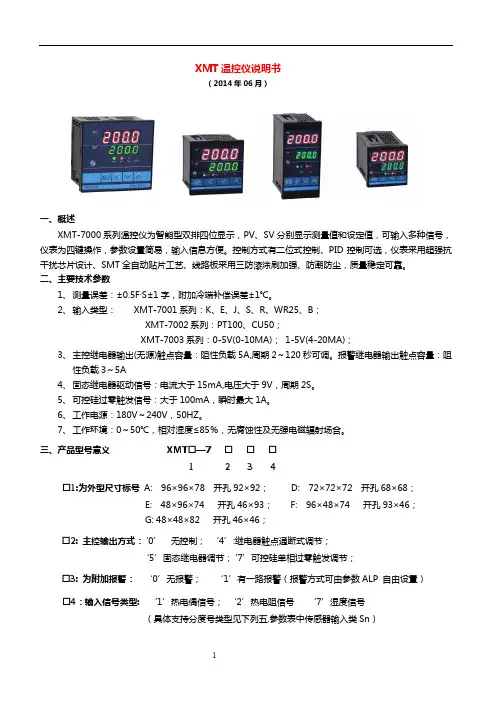

XMT 系列数显温控仪 使用说明XMT7000系列温度控制仪是本公司最新推出的一种高性能、高可靠性的智能型工业调节仪表，可进行热电偶、热电阻、模拟量等多种信号自由输入，量程自由设置，同时多种输出方式；运用模糊理论结合传统PID 方法，控制快速平稳 ，测量精度高，抗干扰能力强，操作简单等优点,其广泛应用于机械、化工、陶瓷、轻工、冶金、石化、热处理等行业的自动温度控制。

技术参数产品符合《《Q/320401HBD001—2000XMT 系列PID 智能温度调节仪》》标准的要求 □ 操作说明及开机输入类型显示表仪表上电后，PV 窗口显示输入类型，SV 窗口显示最大量程,然后PV 窗口显示测量值，SV 窗口显示设定值。

这是仪表的标准显示方式。

（二)各参数意义说明 (三） 仪表工程师调整参数说明按S E T 键2秒在PASS状态下,输入8803（三位显示为803）后按设定键，即可恢复至常规参数。

（五）关于定时功能的补充说明当ET=1或2时(1以分为单位,2以秒为单位），仪表将使能定时功能。

定时功能使能后，定时时间到后（或温度超过设定值+AH值），仪表会自动切断输出(报警不受影响），并通过第二报警输出一个警报通知信号（长短可调），从而方便有定时要求的恒温控制(可以做到无人值守）。

当定时功能使能后，设定温度时会显示一个SP菜单，再按一下设定键设定时间时会显示一个ST菜单.当定时功能使能后，AT指示灯用作运行/停止状态指示灯（原功能不受影响).在测控状态下,按加键可使SV窗口在设定温度与剩余定时时间之间切换，当SV显示剩余定时时间时，个位上的小数点会闪烁.定时时间到达后，仪表的主控继电器会停止输出，同时运行灯熄灭。

此时可用按住减键3秒钟重新启动一个定时周期。

只有当测量温度达到设定温度减ALT的差值时，定时倒计数才开始运作.否则虽然AT灯亮,但定时时间并不减少。

一个定时周期结束后,由BL参数决定第二报警继电器的动作。

aoyi温控仪xmtd说明书尺寸：72X72X110 开孔：68X68输入规格（一台仪表即可兼容）热电偶：K、S、E、J、T、B、N、WRe 热电阻：CU50、PT100 线性电压：0-5V、1-5V、0-1V、0-100mV、0-20mV等线性电流（需外接分流电阻）：0-10mA、0-20mA、4-20mA等扩充规格：在保留上述输入规格基础上，允许用户指定一种额外输入规格（可能需要提供分度表）测量范围： K（-50-+1300℃）、S（-50-+1700℃）、T（-200—+350℃） E（0—800℃）、J（0-1000℃）、B（0—1800℃）、N （0—1300℃）、WRe(0-2300℃) CU50（-50-+150℃）、PT100（-200—+600℃）线性输入：-1999—+9999由用户定义测量精度：0.2级（+0.2%FS）(热电阻、线性电压、线性电流及热电偶输入且采用铜电阻补偿或冰点补偿冷端时) 响应时间: ≤0.5秒(设置数字滤波参数dl=0时) 注:仪表对B分度号热电偶在0-600℃范围内可进行测量,但测量精度无法达到0.2级,在600—1800℃范围可保证0.2级测量精度。

调节方式：位式调节方式（回差可调）人工智能调节，包含模糊逻辑PID调节及参数自整定功能的先进控制算法，控制精度可达±0.2℃。

输出规格：模块化或非模块化直接订制输出功能参数：继电器触点开关输出（常开+常闭）：250VAC/1A或30VDC/1A 可控硅无触点开关输出（常开+常闭）：100—240VAC/0.2A(持续),2A(20mS瞬时,重复周期大于5S) SSR电压输出:12VDC/30mA(用于驱动SSR固态继电器) 可控硅触发输出:可触发5-500A的双向可控硅;2个单向可控硅反向并联或可控硅功率模块线性电流输出：0—10mA或4—20mA可定义报警功能:上限、下限、正偏差、负偏差等4种方式，最多可输出3路，有上电免除报警选择功能电磁兼容：IEC61000-4-4（电快速瞬变脉冲群），+2KV/5KHZ；IEC61000-4-5（浪涌）4KV隔离耐压：电源端、继电器触发及信号端相互之间≥2300V;相互隔离的弱电信号端之间≥600V手动功能:自动/手动双向无扰动切换电源:100-240VAC,-15%,+10%/50-60HZ;或24VDC/AC,-15%,+10%电源消耗: ≤5W环境温度:0-50℃数显温控仪接线图xmtd-2202数显温控仪XMTD-2201/XMTD-2202实物图片如下：数显温控仪XMTD-2201/XMTD-2202接线图如下：数显温控仪XMTD-2201 输入信号是热电偶，有K分度号和E分度号两种可选；XMTD-2202输入信号是热电阻，有PT100和CU50两种可选。

XMT数显调节仪使用说明一、概述XM系列数字仪表采纳先进事迹的中大规模集成电路，并应用了独特的非线性校正持技术，与传统的XC系列动圈式仪表、一般TD和TE系列模拟式仪表相比，具有精度高、可靠性好、抗振性强、安装方便、读数清晰、无视差、可远距离观看等独特优点，并具有二位式、三位式、上下限位差、时间比例、可控硅连续调节、位式PID、PID连续调节、PID自整定操纵、电脑模糊操纵等多种操纵方式，依照需要还能够增加超温报警功能，是XC系列仪表、TD及TE系列仪表理想的更新换代产品，可广泛应用于冶金、化工、电子、机械、纺织、塑料、制冷、医疗、电炉等轻、重工业部门作-200℃～1600℃范围内的温度测量和自动操纵。

配上相应的传感器也可用于压力、流量、液位等参数的显示和操纵。

二、要紧技术指标1、显示方式：三位或四位LED数码管直截了当显示被测值；2、显示误差：小于±0.5%F·S±1字、小于±1%F·S±1字二档；3、设定点偏差：小于±0.5%F·S、小于±1%F·S二档；4、执电偶冷端补偿：0～50℃内误差小于2℃；5、位式操纵切换差小于1.0%或0.3%；6、时间比例调节：比例带1%～4%，周期：30s±10s；7、PID调节：〔1〕P〔比例带〕3%；〔2〕I〔积分时间〕250s；〔3〕D〔微分时间〕50s；〔4〕输出0～10mA负载R=1K；输出4～20mA负载R=510Ω；8、输出脉冲信号：幅值大于3V，宽度大于40us的移相脉冲及电流小于1A的通断过零触发；9、输出触点容量：交流220V/7A〔直截了当操纵功率1kW以下，阻性负载〕，大功率时〔直截了当操纵功率3kW以下，阻性负载〕；10、温度系数：0～50℃范围内使用时，其温度系数小于0.05%/℃；11、工作电源：〔180～240〕VAC，50Hz，功率小于4W；开关电源〔85～242〕VAC，50Hz/60Hz;12、工作环境：温度0～50℃，相对湿度小于85%的无腐蚀性气体场合。

数显温度计使用说明书一、引言数显温度计是一种用来测量温度的仪器，它采用数字显示温度数值，具有精度高、可靠性强等特点。

本使用说明书将详细介绍数显温度计的使用方法，帮助用户正确操作并获取准确的温度数据。

二、外观及组成部分1. 外观描述数显温度计外观简洁大方，通常由显示屏、控制按键、电源开关等组成。

外壳采用耐高温材料制成，具有较好的防护性能。

2. 显示屏显示屏通常由液晶屏构成，能够清晰显示温度数值和其他相关信息。

用户可以根据需要调整显示模式，如摄氏度（°C）或华氏度（°F）。

3. 控制按键数显温度计的控制按键一般位于仪器的侧面或底部，通过按键可以实现温度单位切换、数据保存、报警设置等功能。

4. 电源开关数显温度计通常使用电池供电，电源开关位于仪器的侧面或底部，用户可以通过开关控制仪器的开关机状态。

三、使用方法1. 电池安装首次使用前，请先将电池安装到数显温度计中。

注意正负极的正确安装，避免短路或电池损坏。

2. 开机与关机按下电源开关，数显温度计即可开机。

在使用完毕后，长按电源开关可将仪器关机。

3. 温度测量将数显温度计的探头置于待测物体或环境中，等待数秒钟，显示屏上即可显示出当前温度数值。

确保探头与测量物体充分接触，以获得准确的测量结果。

4. 温度单位切换通过按键切换温度单位，数显温度计支持摄氏度（°C）和华氏度（°F）两种单位的显示。

用户可根据需要选择相应的温度单位。

5. 数据保存数显温度计通常具备数据保存功能，用户可以通过按键将测量结果保存到仪器内部的存储器中。

这样可以方便用户随时查看之前的测量数据。

6. 报警设置某些数显温度计还具备报警功能，用户可以通过按键设置上下限温度值，当温度超过设定范围时，仪器会发出警报提醒用户。

7. 温度校准为了保证测量结果的准确性，建议定期对数显温度计进行校准。

具体的校准方法请参考仪器附带的校准指南。

四、注意事项1. 避免水浸数显温度计不具备防水功能，因此请避免将仪器浸入水中或接触大量水汽。

XMT数显调节仪使用说明一、概述XM系列数字仪表采用先进事迹的中大规模集成电路，并应用了独特的非线性校正持技术，与传统的XC系列动圈式仪表、普通TD和TE系列模拟式仪表相比，具有精度高、可靠性好、抗振性强、安装方便、读数清晰、无视差、可远距离观察等独特优点，并具有二位式、三位式、上下限位差、时间比例、可控硅连续调节、位式PID、PID连续调节、PID自整定控制、电脑模糊控制等多种控制方式，根据需要还可以增加超温报警功能，是XC系列仪表、TD及TE系列仪表理想的更新换代产品，可广泛应用于冶金、化工、电子、机械、纺织、塑料、制冷、医疗、电炉等轻、重工业部门作-200℃～1600℃范围内的温度测量和自动控制。

配上相应的传感器也可用于压力、流量、液位等参数的显示和控制。

二、主要技术指标1、显示方式：三位或四位LED数码管直接显示被测值；2、显示误差：小于±0.5%F·S±1字、小于±1%F·S±1字二档；3、设定点偏差：小于±0.5%F·S、小于±1%F·S二档；4、执电偶冷端补偿：0～50℃内误差小于2℃；5、位式控制切换差小于1.0%或0.3%；6、时间比例调节：比例带1%～4%，周期：30s±10s；7、PID调节：（1）P （比例带）3%；（2）I（积分时间）250s；（3）D（微分时间）50s；（4）输出0～10mA 负载R=1K；输出4～20mA 负载R=510Ω；8、输出脉冲信号：幅值大于3V，宽度大于40us的移相脉冲及电流小于1A的通断过零触发；9、输出触点容量：交流220V/7A（直接控制功率1kW以下，阻性负载），大功率时（直接控制功率3kW以下，阻性负载）；10、温度系数：0～50℃范围内使用时，其温度系数小于0.05%/℃；11、工作电源：（180～240）V AC，50Hz，功率小于4W；开关电源（85～242）V AC，50Hz/60Hz;12、工作环境：温度0～50℃，相对湿度小于85%的无腐蚀性气体场合。

XMT数字温度指示调节仪是怎么接线的，原理是什么？相：接电源火线；中：接电源零线；地：接地。

总：出线的总控制；高•低：出线的高•低温档接头
第七个接头应该也在背面，是另三个接头的共用回线。

这是温调仪的常规接法，精慧的怎么接，还是问你地电工，确保安全
!
请问，XMTD-220温控仪通过热电偶控制管道加热带上温度
要看你是控制在某一个点的温度还是控制在一定范围的，这两个的接线方法是不一样的。

控
制在一点上的接法是：相接L，中接N，中和低连起来，总接接触器线圈A2,A1接L就可以了，主触头接加热带。

控制在一带的接法（也就是上下限）如图：。

XMT系列智能温度控制调节仪使用说明书1．概述XMT系列智能双四位数字温度控制器采用扰大容量单片机为核心，专家级PID自整定算法，先进的SMT表面贴装技术，软硬件采用冗余，多重数字滤波技术，具有性能稳定，测量精度高等特点；广泛应用于机械、化工、轻工、冶金、石化、热处理等行业的温度自动控制。

2．技术指标1.输入： K、PT100、 5.电源功耗： 4W2.精度等级：0.5级 6.环境温度: 0℃～50℃3.分辨率: 1℃ 7. 相对湿度: 35%～85%（无冷凝）4. 额定电压：185V～245V，50Hz 8.输出:继电器、逻辑电平SSR、可控硅过零触发3．型号编制说明XMT □ - □□□□□(1) (2) (3) (4) (5) (6)(1)仪表面板尺寸(2)设计系列号代码D：96*96 E:72*72 1：1000系列 2：2000系列F：48*96 6：6000系列（3）控制方式(4)报警方式0：位式 0：无报警 1：上限偏差报警4：PID控制及自整定 2：绝对值报警 3：下限偏差报警(5)输入信号（6）主控OUT输出类型1：热电偶 R：继电器 V：电平2：热电阻 G：可控硅 D：大功率继电器4.尺寸单位：毫米5.操作 1.按住“SET”键1秒，进入温度值设置状态，通过“Ⅴ”、“Λ”即可设置好温度值。

单击“SET”返回正常测量控制状态.2.在正常测量控制状态,按住“<”键8秒,即可进入自整定状态,自整定状态下AT灯闪烁.如果过程需要停止自整定, 再按住“<”键8秒即可.3设置内部参数在正常测量控制状态, 按住“SET”键8秒，进入内部参数设置状态.如要退出内部参数设置状态,再按住“SET”键2秒即可.4.当显示hhhh时表示温度溢出或传感器断路,当显示LLLL时表示温度超底温或传感器断路北京佳朋伟业科技有限公司。

XMT 数显调节仪说明书XMT 数显调节仪使用说明一、概述XM 系列数字仪表釆用先进事迹的中大规模集成电路，并应用了独特的非线性校 正持技术，与传统的XC 系列动圈式仪表、普通TD 和TE 系列模拟式仪表相比，具 有精度高、可靠性好、抗振性强、安装方便、读数清晰、无视差.可远距离观察等 独特优点，并具有二位式、三位式、上下限位差、时间比例、可控硅连续调节、位 式PID 、PID 连续调节、PID 自整定控制、电脑模糊控制等多种控制方式，根据需 要还可以增加超温报警功能，是XC 系列仪表、TD 及TE 系列仪表理想的更新换代 产品，可广泛应用于冶金、化工.电子.机械、纺织、塑料、制冷、医疗.电炉等 轻.巫工业部门作-200?, 1600?范B 内的温度测量和自动控制。

配上相应的传感器也可用于圧力、流量、液位等参数的显示和控制。

二.主要技术指标1、显示方式:三位或四位LED 数码管直接显示被测值;显示误差：小于?0. 5%F?S?1字、小于?1%F?S?1字二档;设定点偏差：小于?0. 5%F?S.小于?1%F?S 二档;时间比例调节：比例带1%, 4%,周期:30s?10s;⑴P （比例带）3%;（2） 1（积分时间）250s ：(3) D (微分时间)50s;(4)输di 0, lOmA 负载 R=1K;输出 4, 20inA 负载 R=510Q ：8、输出脉冲信号:幅值大于3V,宽度大于40us 的移相脉冲及电流小于1A 的 通断过零触发;2、 3、 4、 执电偶冷端补偿：0, 50?内误差小于2?;5、 位式控制切换差小于1. 0%或0. 3%：6、 7、 PID 调节:9、输出触点容量:交流220V/7A（直接控制功率IkW以下，阻性负载），大功率时（直接控制功率3kW以下，阻性负载）;10、温度系数：0, 50?范ffl内使用时，其温度系数小于0. 05%/?;11、工作电源：（180, 240）VAC, 50Hz,功率小于4W;开关电源（85, 242）VAC,50Hz/60Hz：12、工作环境:温度0,50?,相对湿度小于85%的无腐蚀性气体场合。
