数字温度指示调节仪检定记录

标准文件1、目的Objective：建立数字温度指示调节仪校准规程，确保校准工作规范、顺利进行。

2、范围Scope：适用于本公司与热电阻配用的数字温度指示调节仪的检验。

3、职责Responsibilities：3.1 工程项目部负责制定本规程，工程项目部经理、QA负责监督本规程的实施，技术监督局、委托有相关资质单位或经培训合格的计量人员对本规程的实施负责。

4、定义Definition：4.1 指示调节仪——仪表配热电阻用以测量温度，由感应器、传感器和显示器组成。

包括台式、盘装式和便携式的仪表。

5、程序Procedures：5.1技术要求5.1.1外观5.1.1.1仪表的外形结构应完好。

仪表的名称、型号、规格、分度号、制造厂名或商标、出厂编号等均应有明确的标记。

5.1.1.2仪表外露部件（端钮、面板、开关等）不应松动、破损；数字指示面板不应有影响读数的缺陷。

5.1.1.3各开关、旋钮在规定的状态时，应具有相应的功能和一定的调节范围。

5.1.1.4仪表显示值应清晰、无叠字、亮度应均匀，不应有不亮、缺笔画等现象；小数点和极性、过载的状态显示应正确。

5.1.2基本误差5.1.2.1用含有准确度等级的表示方式Δ＝±a％FS式中：Δ——允许基本误差（℃）（应化整到末位数与分辨力相一致）；a——准确度等级。

选取数为0.1，0.2，（0.3），0.5，1.0；FS——仪表的量程，即测量范围上、下限之差。

5.1.2.2本公司与数字温度指示调节仪配用的热电阻为Pt100，其a=0.2，FS=850℃，所以Δ=±1.7℃。

5.2校准条件5.2.1校准设备直流电阻箱(准确度0.01级); 三根连接导线; 绝缘电阻表; 综合校验仪(51/2位)。

5.2.2校准环境5.2.2.1环境温度:(20±2)℃[0.5、1.0级的仪表环境温度为(20±5)℃]。

5.2.2.2相对湿度:45%RH～75%RH。

(1)寻找转换点法
送检单位, 型号, 分度号, 测量范围准确度等级, 分辨力, 制造厂, 出厂编号检定用标准设备, e , 室温, 相对湿度
外观, 允许基本误差, 实际最大误差
显示值的波动量, 短时间零点漂移, 实际分辨力绝缘电阻, 绝缘强度, 结论
复核检定员检定日期
(2)输入被检点标称电量值法
送检单位, 型号, 分度号, 测量范围
准确度等级, 分辨力, 制造厂, 出厂编号
检定用标准设备, e , 室温,相对湿度
外观, 基本误差：允许值,实际最大误差
显示值波动量,短时间示值漂移
绝缘电阻,绝缘强度
检定员复核员检定日期
(3) 位式控制部分
设定点误差(偏差)：允许值 ,实际最大值
切换差：允许值
,实际最大值 结 论
检定员 ,复核员 ,检定日期
(4) 时间比例控制部分
设定点误差(偏差)：允许值 ,实际最大值 比例带：标称值或范围 ,实际值或范围 零周期：标称值或范围 ,实际值或范围 手动再调：实际范围
结 论：
检定员 ,复核员 ,检定日期
数字温度指示调节仪检定记录
(5)比例积分位分控制部分
输出范围：标称, 实际
输出特性：, (周期T)
静差：允许值, 实际最大值
P：标称值或范围, 实际值或范围
T I：标称值或范围, 实际值或范围
T0：标称值或范围, 实际值或范围
结论：
检定员,复核员,检定日期。

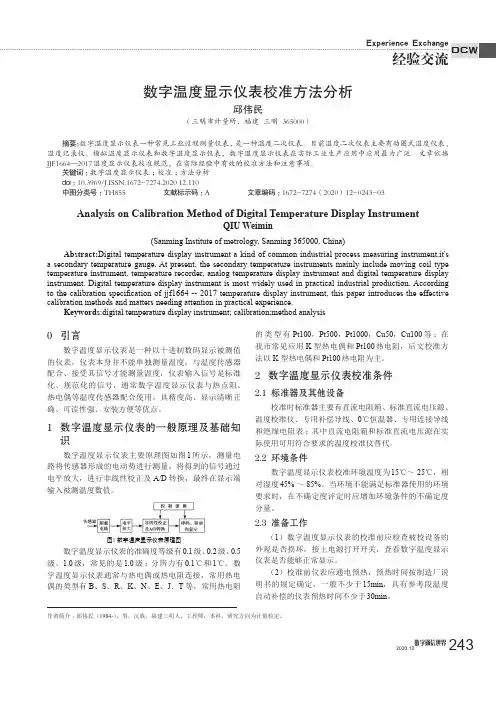

Experience Exchange经验交流DCW243数字通信世界2020.120 引言数字温度显示仪表是一种以十进制数码显示被测值的仪表，仪表本身并不能单独测量温度，与温度传感器配合、接受其信号才能测量温度，仪表输入信号是标准化、规范化的信号，通常数字温度显示仪表与热点阻、热电偶等温度传感器配合使用，具精度高、显示清晰正确、可读性强、安装方便等优点。

1 数字温度显示仪表的一般原理及基础知识数字温度显示仪表主要原理图如图1所示，测量电路将传感器形成的电动势进行测量，将得到的信号通过电平放大，进行非线性校正及A/D 转换，最终在显示端输入被测温度数值。

图1 数字温度显示仪表原理图数字温度显示仪表的准确度等级有0.1级、0.2级、0.5级、1.0级，常见的是1.0级；分辨力有0.1℃和1℃。

数字温度显示仪表通常与热电偶或热电阻连接，常用热电偶的类型有B 、S 、R 、K 、N 、E 、J 、T 等，常用热电阻的类型有Pt100，Pt500，Pt1000，Cu50，Cu100等；在我市常见应用K 型热电偶和Pt100热电阻，后文校准方法以K 型热电偶和Pt100热电阻为主。

2 数字温度显示仪表校准条件2.1 标准器及其他设备校准时标准器主要有直流电阻箱、标准直流电压源、温度校准仪、专用补偿导线、0℃恒温器、专用连接导线和绝缘电阻表；其中直流电阻箱和标准直流电压源在实际使用可用符合要求的温度校准仪替代。

2.2 环境条件数字温度显示仪表校准环境温度为15℃～25℃，相对湿度45%～85%。

当环境不能满足标准器使用的环境要求时，在不确定度评定时应增加环境条件的不确定度分量。

2.3 准备工作（1）数字温度显示仪表的校准前应检查被校设备的外观是否损坏，接上电源打开开关，查看数字温度显示仪表是否能够正常显示。

（2）校准前仪表应通电预热，预热时间按制造厂说明书的规定确定，一般不少于15min ，具有参考段温度自动补偿的仪表预热时间不少于30min 。

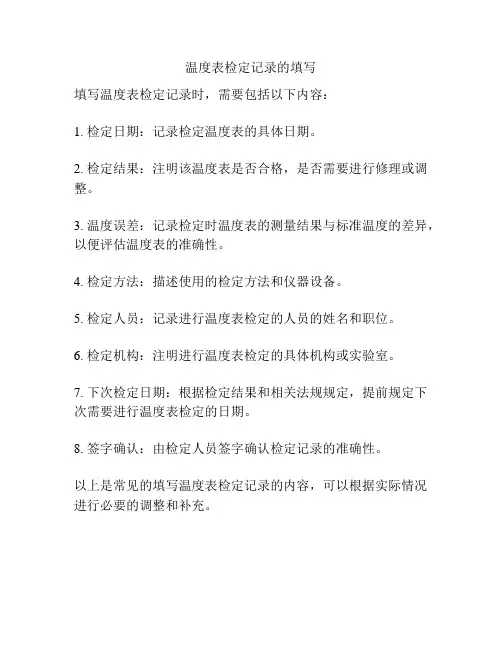

温度表检定记录的填写
填写温度表检定记录时，需要包括以下内容：
1. 检定日期：记录检定温度表的具体日期。

2. 检定结果：注明该温度表是否合格，是否需要进行修理或调整。

3. 温度误差：记录检定时温度表的测量结果与标准温度的差异，以便评估温度表的准确性。

4. 检定方法：描述使用的检定方法和仪器设备。

5. 检定人员：记录进行温度表检定的人员的姓名和职位。

6. 检定机构：注明进行温度表检定的具体机构或实验室。

7. 下次检定日期：根据检定结果和相关法规规定，提前规定下次需要进行温度表检定的日期。

8. 签字确认：由检定人员签字确认检定记录的准确性。

以上是常见的填写温度表检定记录的内容，可以根据实际情况进行必要的调整和补充。

2．数字温度指示调节仪基本误差的测量不确定度的评定（热电偶）1、概述（1）测量依据：JJG 617-1996《数字温度指示调节仪检定规程》（2）测量方法：用输入基准法，从下限开始增大输入信号（上行程时），分别给仪表输入各被检点温度所对应的标称电量值，读取仪表相应的指示值，直至上限；然后减小输入信号（下行程时），分别给仪表输入各被检点温度所对应的标称电量值，读取仪表相应的指示值，直至下限。

下限值只进行下行程的检定，上限值只进行上行程的检定。

同样的方法重复测量一次，取二次测量中误差最大的作为该仪表的最大基本误差。

本次测量所用的标准器为0.05级的直流电位差计。

下面以一台测量范围为（0～1200）℃、准确度等级为0.5级、分辨力为1℃、分度号为K 的数字温度指示调节仪在检定点1200℃时为例进行分析评定。

2、评定模型 （1）数学模型y ＝T -（t+e ）式中：y ——被检仪表换算成温度值的基本误差（℃）；T ——被检仪表显示的温度值（℃）；t ——标准器输入的电量值所对应的被检温度值（℃）；e ——具有参考端温度自动补偿的仪表，补偿导线20℃时的修正值（℃）。

（2）灵敏系数T 的灵敏系数：c 1＝T y ∂∂/＝1 t 的灵敏系数：c 2＝t y ∂∂/＝-1 e 的灵敏系数：c 3＝e y ∂∂/＝-13、不确定度来源分析（1）输入量T 标准不确定度u （T ）引起的不确定度分量u 1（y ）。

标准不确定度u （T ）的主要来源：a ）检仪表的示值重复性引入的标准不确定度u （T 1）b ）冰点不准引入的标准不确定度u （T 2）c ）环境温度不符合要求引入的标准不确定度u （T 3）（2）输入量t 标准不确定度u （t ）引起的不确定度分量u 2（y ）。

标准不确定度u （t ）的主要来源：a ）标准仪器示值引入的标准不确定度u （t 1）b ）环境温度不符合要求引入的标准不确定度u （t 2）（3）输入量e 标准不确定度u （e ）引起的不确定度分量u 3（y ）。

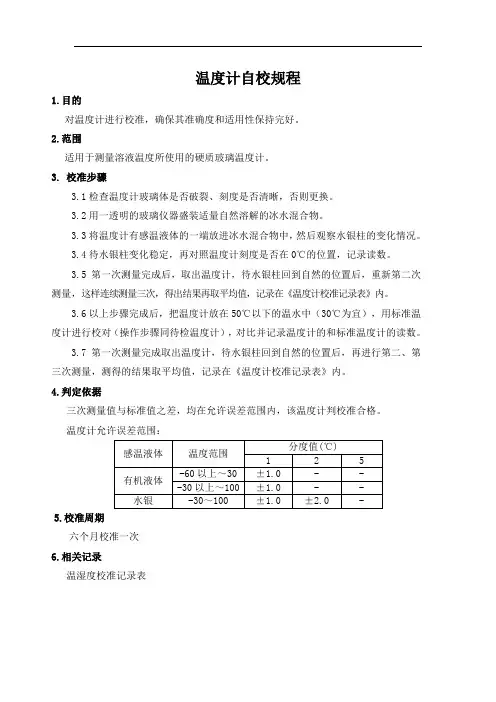

温度计自校规程
1.目的
对温度计进行校准，确保其准确度和适用性保持完好。

2.范围
适用于测量溶液温度所使用的硬质玻璃温度计。

3. 校准步骤
3.1检查温度计玻璃体是否破裂、刻度是否清晰，否则更换。

3.2用一透明的玻璃仪器盛装适量自然溶解的冰水混合物。

3.3将温度计有感温液体的一端放进冰水混合物中，然后观察水银柱的变化情况。

3.4待水银柱变化稳定，再对照温度计刻度是否在0℃的位置，记录读数。

3.5第一次测量完成后，取出温度计，待水银柱回到自然的位置后，重新第二次测量，这样连续测量三次，得出结果再取平均值，记录在《温度计校准记录表》内。

3.6以上步骤完成后，把温度计放在50℃以下的温水中（30℃为宜），用标准温度计进行校对（操作步骤同待检温度计），对比并记录温度计的和标准温度计的读数。

3.7第一次测量完成取出温度计，待水银柱回到自然的位置后，再进行第二、第三次测量，测得的结果取平均值，记录在《温度计校准记录表》内。

4.判定依据
三次测量值与标准值之差，均在允许误差范围内，该温度计判校准合格。

温度计允许误差范围：
5.校准周期
六个月校准一次
6.相关记录
温湿度校准记录表
温度校准记录表
编号： 20160614-1
校准人：校准日期：审核人：。

陕西XXXX技术有限公司数字温度指示调节仪检定/校准结果测量不确定度评定报告编制：审核：批准：2020年06月06日检定/校准结果测量不确定度评定报告一、概述1、预评估对象：数字温度指示调节仪，C4180334040（北京汇邦)2、检定方法：JJG 619-1996《数字温度指示调节仪》3、检定项目：示值误差4、检定环境：温度21℃；湿度52%RH5、检定用计量标准器：多功能校验仪 二、测量结果不确定度的评定（一）、配热电阻类数字温度指示调节仪 1、检定方法及原理按JJG617-1996《数字温度指示调节仪检定规程》要求，按“输入基准法”进行测量，所使用的标准器为PR231B-2型多功能校验仪。

被测对象为分辨力为1℃的仪表：规格为Pt100分度、测量范围为（-199～600）℃、最大允许误差△d =±0.2%FS=±1.6℃。

2、 数学模型s d t t t -=∆式中：△t ———仪表的示值误差； t d ———仪表的显示值；t s ———标准器电阻示值对应的温度值3、输入量的标准不确定度评定3.1 输入量t d 的标准不确定度)(d t u 的评定输入量t d 的 不确定度来源主要有两部分：测量重复性和仪表的分辨力。

3.1.1 测量重复性导致的标准不确定度)(1d t u)(1d t u 可以用“示值基准法”在同一温度点上通过连续多次测量得到测量列，采用A类方法进行评定。

不同分辨力的仪表具有不同的测量重复性。

按照上述方法我们对本次评定所使用的分辨力为1℃ 在200℃点进行连续10次测量得到如下结果：200℃、199℃、199℃、199℃、199℃、199℃、199℃、199℃、199℃、199℃。

其平均值；d t = 199.1℃单次实验标准偏差为： ℃32.01)(12=--=∑=n t ts ni d di任选3台同类型仪表分别在量程的10%、50%、90%附近进行重复条件下的连续10次测量，共得到9组测量列。

数字温度指示调节仪检定规程《数字温度指示调节仪检定规程》JJG617-1996一、概述 (1)二、技术要求 (2)三、检定条件 (7)四、检定项目和检定方法 (8)五、检定结果的处理和检定周期 (17)六、名词及定义 (18)本规程适用于新制造、使用中和修理后的与热电偶或热电阻配用，并具有模拟一数字转换器的数字温度指示及指示调节仪的检定。

也适用于以直流电流、电压和电阻作为模拟电信号输人的数字指示及指示调节仪的检定。

数字温度指示及指示调节仪（以下简称仪表）包括台式、盘装式和便携式的仪表。

一、概述仪表配热电偶或热电阻用以测量温度，辅以相应的执行机构组成温度控制系统。

接受标准化模拟直流电信号或其他产生电阻变化的传感器的信号就可以测量和控制其他物理量。

图１数字温度指示调节仪原理框图不带微处理器的仪表，通常用运算放大器和中、大规模集成电路来实现；带微处理器的仪表，是借助软件的方式来实现原理框图中的有关功能。

控制模式的信号输出可分为两大类：断续的（继电器触点等开关量信号）和连续的（如：０～１０mＡ和４～２０ｍＡ等直流电信号）。

按调节规律，通常有位式、时间比例、比例积分微分（PID）等。

二、技术要求（一）仪表指示部分１外观１．１仪表的外形结构应完好。

仪表的名称、型号、规格、测量范围、分度号、制造厂名或商标、出厂编号、制造年月等均应有明确的标记。

１．２仪表外露部件（端钮、面板、开关等）不应松动、破损；数字指示面板不应有影响读数的缺陷。

１．３仪表倾斜时内部不应有零件松动的响声。

１．４各开关、旋钮在规定的状态时，应具有相应的功能和一定的调节范围。

１．５仪表显示值应清晰、无叠字、亮度应均匀，不应有不亮、缺笔画等现象；小数点和极性、过载的状态显示应正确。

２绝缘电阻在环境温度为１５～３５℃，相对湿度４５％～７５％的条件下，仪表的电源、输人、输出、接地端子（或外壳）相互之间（输人端子与输出端子间不隔离的除外）的绝缘电阻应不低于２０兆欧。

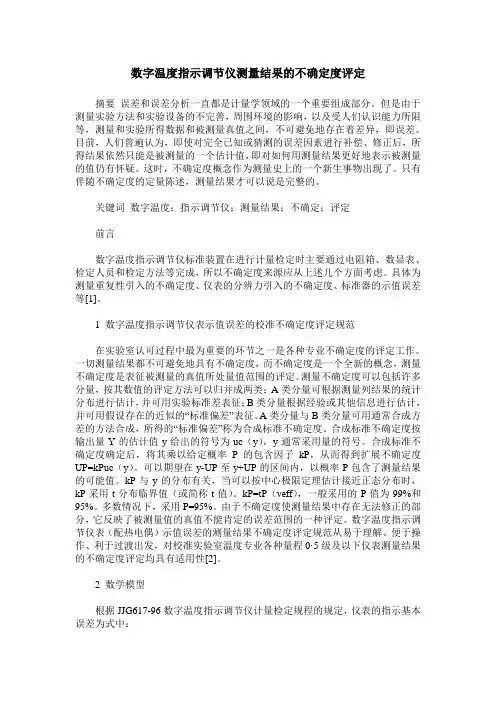

数字温度指示调节仪测量结果的不确定度评定摘要误差和误差分析一直都是计量学领域的一个重要组成部分。

但是由于测量实验方法和实验设备的不完善，周围环境的影响，以及受人们认识能力所限等，测量和实验所得数据和被测量真值之间，不可避免地存在着差异，即误差。

目前，人们普遍认为，即使对完全已知或猜测的误差因素进行补偿、修正后，所得结果依然只能是被测量的一个估计值，即对如何用测量结果更好地表示被测量的值仍有怀疑。

这时，不确定度概念作为测量史上的一个新生事物出现了。

只有伴随不确定度的定量陈述，测量结果才可以说是完整的。

关键词数字温度；指示调节仪；测量结果；不确定；评定前言数字温度指示调节仪标准装置在进行计量检定时主要通过电阻箱、数显表、检定人员和检定方法等完成，所以不确定度来源应从上述几个方面考虑。

具体为测量重复性引入的不确定度、仪表的分辨力引入的不确定度、标准器的示值误差等[1]。

1 数字温度指示调节仪表示值误差的校准不确定度评定规范在实验室认可过程中最为重要的环节之一是各种专业不确定度的评定工作。

一切测量结果都不可避免地具有不确定度，而不确定度是一个全新的概念，测量不确定度是表征被测量的真值所处量值范围的评定。

测量不确定度可以包括许多分量，按其数值的评定方法可以归并成两类：A类分量可根据测量列结果的统计分布进行估计，并可用实验标准差表征；B类分量根据经验或其他信息进行估计，并可用假设存在的近似的“标准偏差”表征。

A类分量与B类分量可用通常合成方差的方法合成，所得的“标准偏差”称为合成标准不确定度。

合成标准不确定度按输出量Y的估计值y给出的符号为uc（y），y通常采用量的符号。

合成标准不确定度确定后，将其乘以给定概率P的包含因子kP，从而得到扩展不确定度UP=kPuc（y）。

可以期望在y-UP至y+UP的区间内，以概率P包含了测量结果的可能值。

kP与y的分布有关，当可以按中心极限定理估计接近正态分布时，kP采用t分布临界值（或简称t值）。

温度表检定记录的填写摘要：一、温度表检定记录的重要性1.确保测量数据的准确性2.符合国家法规和行业标准3.保障生产和科研活动的顺利进行二、温度表检定记录的填写要求1.检定项目及编号2.检定日期和地点3.检定人员和仪器信息4.检定方法与过程5.检定结果及评价6.签名和日期三、填写温度表检定记录的注意事项1.确保信息真实、完整、清晰2.及时更新检定记录3.妥善保存检定记录正文：温度表检定记录的填写对于确保测量数据的准确性、符合国家法规和行业标准以及保障生产和科研活动的顺利进行具有重要意义。

为了规范温度表检定记录的填写工作，本文对相关要求进行了整理。

首先，温度表检定记录应包括以下内容：检定项目及编号、检定日期和地点、检定人员和仪器信息、检定方法与过程、检定结果及评价以及签名和日期。

这些信息有助于全面了解检定过程，评估检定结果的可靠性。

其次，在填写温度表检定记录时，需注意以下几点：确保信息真实、完整、清晰。

检定记录中的数据应真实反映检定过程中的测量结果，避免篡改或遗漏。

同时，字迹应清晰可辨，以便于查阅。

另外，及时更新检定记录也是非常重要的。

随着温度表使用时间的推移，其性能可能会发生变化，因此需要定期进行检定。

更新检定记录可以确保生产和科研活动中使用的温度表始终保持在良好的工作状态。

最后，妥善保存检定记录。

对于生产和科研活动来说，检定记录是一种重要的技术资料，需要长期保存以备查阅。

同时，妥善保存检定记录还有助于遵循国家法规和行业标准，避免因未按照规定进行检定而产生的法律责任。

总之，温度表检定记录的填写是一项重要的工作，需要严格按照要求进行。

数字温度指示调节仪检定标准规程《数字温度指示调节仪检定规程》JJG617-1996一、概述 ................................................................. 错误！未定义书签。

二、技术要求 ......................................................... 错误！未定义书签。

三、检定条件 ......................................................... 错误！未定义书签。

四、检定项目和检定方法 ..................................... 错误！未定义书签。

五、检定结果的处理和检定周期 ......................... 错误！未定义书签。

六、名词及定义 ..................................................... 错误！未定义书签。

本规程适用于新制造、使用中和修理后的与热电偶或热电阻配用，并具有模拟一数字转换器的数字温度指示及指示调节仪的检定。

也适用于以直流电流、电压和电阻作为模拟电信号输人的数字指示及指示调节仪的检定。

数字温度指示及指示调节仪（以下简称仪表）包括台式、盘装式和便携式的仪表。

一、概述仪表配热电偶或热电阻用以测量温度，辅以相应的执行机构组成温度控制系统。

接受标准化模拟直流电信号或其他产生电阻变化的传感器的信号就可以测量和控制其他物理量。

图１数字温度指示调节仪原理框图不带微处理器的仪表，通常用运算放大器和中、大规模集成电路来实现；带微处理器的仪表，是借助软件的方式来实现原理框图中的有关功能。

控制模式的信号输出可分为两大类：断续的（继电器触点等开关量信号）和连续的（如：０～１０mＡ和４～２０ｍＡ等直流电信号）。

按调节规律，通常有位式、时间比例、比例积分微分（PID）等。

标准操作规程题目：数字温度指示调节仪的检定颁发部门：质量保证部制定人：日期：审核人：日期：批准人：日期：分发部门：质量保证部（2）一、目的确保数字温度指示调节仪检定的准确性。

二、适用范围数字温度指示调节仪的检定。

三、职责计量室人员负责数字温度指示调节仪的检定。

四、内容（一）外观要求1、仪表的外形结构应完好，仪表的名称、型号、规格、测量范围、分度号、制造厂名或商标、出厂编号、准确度等级、分辨率、制造年月等均应有明确的标记，并填写在检定原始记录上，还应将校验室的温度、湿度也作好记录。

2、仪表外露部件（端钮、开关、面板等）不应松动、破损；数字指示面板不应有影响读数的缺陷。

3、仪表倾斜时内部不应有零件松动的声响。

（二）环境条件实验室温度：（20±5）℃相对湿度：45%~75%（三）动力条件1、仪表的供电电源：电压变化不超过额定值的±1%，频率变化不超过额定值的±1%。

2、除地磁场外，无影响仪表正常检定的外磁场。

（四）按不同分度的仪表连接相应的连线1、检查各开关、旋钮在规定的状态时应具有相应的功能。

2、仪表显示值应清晰，无叠字、亮度均匀，不应有不亮、缺笔画等现象，小数点位置应正确。

3、对具有测量负温度范围的仪表，输入负温度信号时，应有“一”极性显示。

4、超范围输入时，应有显示过载的状态或符号。

5、设定值调整器应能使设定值稳定在设定范围的任意点上。

（五）基本误差的检定1、接通电源后，按生产厂规定的时间预热，如果没有明确规定，一般预热15min，具有参考端温度自动补偿的仪表可预热30min，然后进行基本误差的检定。

2、对具有外部“调零”及“调满度”的仪表，允许在预热后进行预调，但在检定过程中不允许再调。

3、检定点应不少于5点，一般应选择包括上、下限值在内的，原则上均匀的整十或整百摄氏度点。

4、用输入被检点标称电量值法，分别给仪表输入各被检点温度所对应的标称电量值，读取仪表相应的指示值，直至上限；然后减小输入信号，读取仪表相应的指示值，直至下限。

温度表检定记录的填写温度表检定记录是保障温度表测量结果准确性的重要依据。

在进行温度表检定时，正确、完整地填写检定记录是非常关键的一环。

本文将从温度表检定记录的重要性、填写要求、注意事项以及应用与保管等方面进行详细阐述。

一、温度表检定记录的重要性温度表作为常见的计量器具，在生产、科研、工程等领域具有广泛的应用。

为确保温度表测量结果的准确性，国家制定了相应的检定规程，要求对温度表进行定期检定。

而温度表检定记录则是记录检定过程和结果的重要文件，对于评估温度表的测量性能、发现潜在问题以及保证测量数据的可信度具有重要意义。

二、温度表检定记录的填写要求1.基本信息填写：在填写温度表检定记录时，首先要完整、准确地填写温度表的基本信息，包括温度表的型号、编号、生产厂家、购置时间等。

2.检定过程记录：对检定过程中的关键环节进行详细记录，如检定环境、检定设备、检定方法等。

此外，还需记录检定人员的姓名、资质等信息。

3.检定结果记录：对检定结果进行详细记录，包括检定项目、检定数据、判定结果等。

对于不合格的项目，需注明原因并采取相应的处理措施。

4.数据处理与分析：对检定数据进行合理的处理和分析，得出温度表的检定结论。

对于存在问题的温度表，要及时反馈给使用单位，并提出改进措施。

三、填写温度表检定记录的注意事项1.字迹清晰：填写温度表检定记录时，要保持字迹清晰，避免涂抹、潦草，确保记录的可读性。

2.如实填写：要如实记录检定过程中的各个环节，不得虚假、隐瞒，以确保记录的真实性。

3.规范操作：在填写温度表检定记录时，要遵循国家规定的检定规程，规范操作，确保检定结果的准确性。

4.及时归档：检定结束后，要将温度表检定记录及时归档，便于日后查询和管理。

四、温度表检定记录的应用与保管1.应用：温度表检定记录是评价温度表性能的重要依据，可用于评估温度表的测量精度、发现潜在问题，并为温度表的维修、保养提供参考。

2.保管：温度表检定记录应妥善保管，避免丢失、损坏。
