蓬勃发展的气吹微缆技术蓬勃发展的气吹微缆技术[摘要]本文对目前日益发展的气吹微纤、微缆进行了综述，对该类产品的主要结构型式、性能、影响光缆气吹效果的主要因素等进行了介绍，并从微缆生产和研发，以及气吹敷设方面提出了自己的观点。
[关键词]微缆微纤微管气吹敷设刚度表面摩擦系数一.前言当前，光纤已大规模应用在电信骨干网中，而在接入网中仍以铜缆为主。
在骨干网中，交换局之间以简单的点对点方式进行连接。
但是，在接入网中，交换局与用户之间有很多接头和分歧。
光接入网必须具备多种功能：能随时随地连接新用户，安装迅速，连接新用户时不干扰已开通的线路，按用户要求提供各种解决方案和冗余线路。
光网络技术在不断发展，包括无源光网技术。
此外，必须避免过度的管道开挖，管道资源会越来越紧张。
二.技术概述在这一现实背景下，气吹微缆系统技术随之诞生。
该技术是一项光缆气吹布放新技术，该技术先将微管吹进已敷设的母管中，然后根据客户不同时期的需求分别将不同类型的微缆吹进这些微管中。
该技术起源于欧洲，1996年开始研发，1998年开始正式商用，迄今为止已经有超过8年的商用历史，在欧洲、美洲的长途网，城市接入网都有大规模应用，该技术于2002年由国内厂商引进中国，目前在国内的杭州、南通、银川、福州、北京等地都已经有正式商用，河北、浙江、江苏、广州等省的一些运营商也进行了可行性分析和网络规划。
它能有效地解决运营商一次性投资成本高、管道资源紧缺等问题，实现了“一管多缆”的梦想，可广泛应用于骨干网、城域网、接入网中。
而该技术与常规光缆敷设技术相比，光缆在敷设中受到的拉力较小，因此对光缆的抗拉性能要求有所降低，但要满足气送要求，系统对光缆尺寸要求较苛刻，且要保证一定的刚度和适宜的表面摩擦力，因此技术含量较高，生产难度较大。
国内目前只有江苏法尔胜等少数几家光缆企业能够进行该类光缆的研发和生产，目前世界最长线路为我国中石化仪长工程的1000公里长途干线，法尔胜光通为该工程提供了300余公里气吹微缆，以优异的气吹性能和综合性能获得用户和施工方的一致好评。
1. 简介气吹微缆是一种新型的通信光缆布线解决方案。
传统的光缆布线通常需要进行破坏性的施工工作，给现有的建筑和环境带来了不小的破坏。
而气吹微缆则通过利用气体的压力来推动光缆通过已有管道，极大地降低了施工对环境造成的破坏，提高了布线的灵活性和效率。
本文将介绍气吹微缆的工作原理、应用场景以及实施过程，帮助读者了解并应用这一解决方案。
2. 工作原理气吹微缆的工作原理基于气体压力推动光缆通过已有的管道。
具体步骤如下：2.1 准备工作在施工之前，需要对目标管道进行调查和检测，以确保无障碍和安全。
同时，选择合适的光缆和推送设备，准备好所需的气源。
2.2 光缆准备将光缆附加到推送设备上，并确保缆线整齐、无过度弯曲。
2.3 施工进行•使用专用气源连接推送设备，并通过调节气源的压力，控制光缆的推动速度。
•将推送设备插入目标管道的入口，以气压推动缆线沿管道逐渐推进。
•通过远程监控设备，实时了解光缆的位置，并及时做出调整。
2.4 完成布线当光缆到达目标位置后，将其从推送设备上取下，并进行相应的端口连接和测试。
3. 应用场景气吹微缆解决方案适用于以下场景：3.1 建筑物内部布线在建筑物内部进行光缆布线时，传统的施工可能需要穿越墙壁、地板等，破坏性较大。
而气吹微缆可以通过已有的管道进行布线，无需大面积的破坏，降低了施工风险，提高了布线效率。
3.2 市区地下布线市区地下通信光缆布线较为复杂，需要与各种管道、电缆等共享有限的空间。
气吹微缆可以利用已有的管道进行布线，避免了与其他通信线路的干扰，大大提升了布线的成功率。
3.3 难以到达的地点在某些场景中，由于地理或其他原因，布线人员难以直接到达目标地点。
通过气吹微缆解决方案，可以将光缆推送到目标地点，减少了人力布线的难度和风险。
4. 实施过程4.1 施工准备在正式开始施工之前，需要进行充分的准备工作，包括调查管道情况、准备所需材料和设备等。
4.2 施工步骤•根据实际情况选择合适的气源和推送设备，并连接好气源。
气吹微缆标准-回复【气吹微缆标准】在现代社会中，通信与信息技术的快速发展，使得人们对于网络传输的需求越来越大。
而为了满足这种需求，我们需要使用到各种各样的传输介质，其中一种重要的介质就是光纤。
光纤传输的优势在于传输速度快、带宽大、抗干扰能力强等等。
然而，由于实际应用中需要将光纤引入建筑物或是将不同房间之间的光纤连接起来，传统的光纤布线方式往往会因为管线敷设困难、工期长、造价高等问题而受到限制。
因此，气吹微缆这一技术应运而生。
那么什么是气吹微缆呢？顾名思义，气吹微缆是一种通过高压气流将微型光纤线缆从一个管道吹进另一个管道的技术。
相较于传统的光缆布线方式，气吹微缆的特点在于速度快、工期短、造价低，可以大大提高工程进度，并节约施工成本。
为了确保气吹微缆在实际应用中能正常运行，需要制定相应的标准。
以下将分步骤回答：第一步，设计与制定标准：在制定气吹微缆标准之前，需要进行详细的市场调研，了解用户需求和现有技术。
这可以通过与通信设备厂商、施工单位、维护人员等多方进行访谈和调研，了解他们对于气吹微缆标准的具体要求。
同时，还需要参考国内外相关标准和规范，综合各方意见和实际情况进行标准设计与制定。
第二步，选择合适的光缆类型：在气吹微缆标准中，需要明确所使用的光缆类型。
根据不同的应用场景和需求，可以选择单模光缆、多模光缆或是其他特殊用途的光缆。
在选择光缆类型时，需要考虑到光缆的传输性能、抗拉强度、环境适应性等因素，以确保光缆能够在气吹过程中不受损坏。
第三步，确立气吹参数标准：气吹过程中的参数设置对于保证光缆顺利吹入管道至关重要。
这包括了气流速度、压力、吹入距离、吹入时间等参数。
在制定气吹微缆标准时，需要明确不同光缆类型所需的气吹参数范围，同时制定相关的测试方法和要求，以保证气吹过程的稳定性和可靠性。
第四步，确定施工要求：为了保证气吹微缆工程的顺利进行，需要明确具体的施工要求。
这包括管道的准备工作、气吹设备和工具的选择与准备、气吹操作的技术要求等。

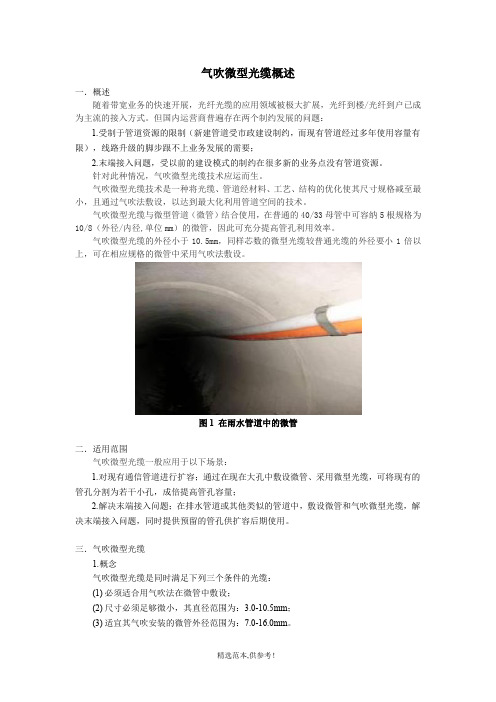

气吹微型光缆概述一．概述随着带宽业务的快速开展，光纤光缆的应用领域被极大扩展，光纤到楼/光纤到户已成为主流的接入方式。
但国内运营商普遍存在两个制约发展的问题：1.受制于管道资源的限制（新建管道受市政建设制约，而现有管道经过多年使用容量有限），线路升级的脚步跟不上业务发展的需要；2.末端接入问题，受以前的建设模式的制约在很多新的业务点没有管道资源。
针对此种情况，气吹微型光缆技术应运而生。
气吹微型光缆技术是一种将光缆、管道经材料、工艺、结构的优化使其尺寸规格减至最小，且通过气吹法敷设，以达到最大化利用管道空间的技术。
气吹微型光缆与微型管道（微管）结合使用，在普通的40/33母管中可容纳5根规格为10/8（外径/内径,单位mm）的微管，因此可充分提高管孔利用效率。
气吹微型光缆的外径小于10.5mm，同样芯数的微型光缆较普通光缆的外径要小1倍以上，可在相应规格的微管中采用气吹法敷设。
图1 在雨水管道中的微管二．适用范围气吹微型光缆一般应用于以下场景：1.对现有通信管道进行扩容；通过在现在大孔中敷设微管、采用微型光缆，可将现有的管孔分割为若干小孔，成倍提高管孔容量；2.解决末端接入问题；在排水管道或其他类似的管道中，敷设微管和气吹微型光缆，解决末端接入问题，同时提供预留的管孔供扩容后期使用。
三．气吹微型光缆1.概念气吹微型光缆是同时满足下列三个条件的光缆：(1)必须适合用气吹法在微管中敷设；(2)尺寸必须足够微小，其直径范围为：3.0-10.5mm；(3)适宜其气吹安装的微管外径范围为：7.0-16.0mm。
2.常用型号气吹微型光缆的常用型号有：(1)GCYFXTY型：非金属中心加强件、油膏填充式、聚乙烯护套通信用室外微型光缆；(2)GCYMXTY型：中心金属管填充式、聚乙烯护套通信用室外微型光缆；(3)GCYFTY型：非金属中心加强件、松套层绞式、聚乙烯护套通信用室外微型光缆。
图2 GCYFXTY微缆结构示意图3 GCYMXTY微缆结构示意图4 层绞式微缆结构示意（GCYFTY）其中，中心管式微缆的芯数可为2-24芯，外径为3.5mm-5.5mm；层绞式微缆的芯数可至2-144芯，外径一般小于8.3mm。
微管微缆技术及推广一、气吹微缆技术的概念和优越性气吹微缆技术是一项光缆气吹布放新技术，该技术先将微管吹进已敷设的母管中，然后根据客户不同时期的需求分别将不同类型的微缆吹进这些微管中。
该技术起源于欧洲，1996年开始研发，1998年开始正式商用，迄今为止已经有超过6年的商用历史，在欧洲、美洲的长途网，城市接入网都有大规模应用，目前最长线路为美国圣地亚哥625km的长途干线。
该技术于2002年由国内厂商引进中国，目前在国内的杭州、南通、银川、福州、北京等地都已经有正式商用，河北、浙江、江苏、广州等省的一些运营商也进行了可行性分析和网络规划。
它能有效地解决运营商一次性投资成本高、管道资源紧缺等问题，实现了“一管多缆”的梦想，可广泛应用于骨干网、城域网、接入网中。
技术优越性：✧按需、分批次吹放微缆，大幅度降低初期投资成本；✧运用Y型连接器,灵活进行微缆分歧,提高运行维护质量；✧气吹速度快、距离长，有效地缩短工程建设周期；✧实现管道资源重复利用，解决管道资源紧张难题；✧成倍提高同截面容纤数、实现管道增值。
二、微管微缆技术的发展和应用1 微管微缆技术的发展背景微管微缆新技术出现后，备受各电信运营商的青睐。
以往敷设直埋光缆只能一条干线一条干线地重复建设，而当管道出现后，就可以通过预埋空管来实现光缆的升级。
并且，气吹光缆的施工方法已在我国多条干线光缆工程中被采用，而在美国、德国、法国、荷兰、丹麦等国家，气吹敷设光缆技术的应用已经非常普遍。
这种投资建设的思路和光缆敷设方法的好处自不必说，但这种施工方法的缺点是，在一根塑料管（一般为直径40/33mm）中只能吹送一条光缆，而且不分缆径粗细和芯数多少。
而微管微缆技术就解决了这个问题。
2 微管微缆技术及其产品所谓微缆，通常是指每根含12到96芯光纤的微型光缆产品，缆径较普通光缆小很多，目前市场上趋向于采用不锈钢管、中心束管式结构。
所谓微管，就是预先敷设HDPE或PVC塑料管，称为母管，尔后将HDPE子管束用气流吹进母管中，以后就可以方便地分批次敷设微型光缆。
第四章吹缆技术一、吹缆工艺介绍1、硅芯管硅芯管由高密度聚乙烯制造。
其特点：硅胶被同步挤压进高密度聚乙烯管道内壁，形成固体的永久润滑层，该润滑层与高密度聚乙烯管具有相同的物理和机械特性，即使重物压迫下也不变形，可使硅芯管内壁摩擦系数≤0.15，比一般塑料管的摩擦系数小60%-70%。
2、光缆气吹敷设法：采用高压气流吹送的方式将光缆吹放到预先埋设的硅芯管中。
吹缆机将高压、高速的压缩空气吹入硅芯管，高压气流推动气封活塞，这样连接在光缆端部的气封活塞对光缆形成一个可设定的均匀的拉力，与此同时，吹缆机液压履带输送机构夹持着光缆向前输送形成一个输送力，拉力与输送力的组合，使穿入的光缆随高速气流一道以悬浮状态在管道内快速穿行。
3、光缆气吹敷设法的主要特点：（1）与其它的光缆敷设方法相比，光缆在敷设过程中所受的张力比较均匀而且小得多；（2）敷设过程简化，敷设光缆速度快；（3）一次敷设距离长，可以采用盘长较长的光缆，减少接头数，降低了衰耗；（4）管道线路上人孔、手孔数量可大大地减少；（5）.敷设作业使用的人力较少。
4、影响吹缆效果的主要因素：（1）地形地貌及硅芯管敷设质量的影响；（2）光缆外径与塑料管道内径之比；（3）光缆的单位长度重量及外皮材料（一般地，采用外皮为中密度聚乙烯的光缆气吹效果较好）；（4）吹缆点的选定，在上下坡的地段，尽可能选择由上往下吹的地点；（5）空气压缩机的性能参数；（6）施工时环境温度和湿度5、工艺参数的选取（1）一般光缆外径与硅芯管内径之比取0.35 - 0.6范围内。
（2）压缩空气压力和液压输送力最佳的压缩空气压力和液压输送力取决于每次作业时的不同工况，对于液压输送力，在吹缆机开始阶段要低一些，当进入硅芯管内的光缆较长时，逐渐增加液压输送力。
另外，在相对于管道来说直径较小的光缆进行吹缆作业时，建议对液压输送力进行限制，以减小光缆在管道中被折叠的潜在危险。
由于光缆前端的牵引力等于有效截面积（管道的截面积减去光缆的截面积）乘以压缩空气压力，故有效截面积越大，光缆上的牵引力也就越大。
光纤光缆技术之微管气吹技术-电脑资料1.微管1.1微管的类型微管是气吹系统的一个重要的组成部分，就像城市的道路，在微缆敷设前微管必须先敷设到目的地，并且要求一次性敷设到位，。
因为第1次敷设的微管和第2次敷设的微管有缠绕的可能，在一根保护管(保护管：保护管指对微管束起保护作用的管道，这种管道可以是气吹用的硅芯管，牵引用的PVC管，市话管道用的子管，格栅管等敷设光缆用的管道)内的微管是不能分批敷设的，目前国内外的微管按结构区分大约有以下2种：1.1.1集束管集束管(见图1)有点像我们市话管道上常用的蜂窝管，是由松散的微管单元组成的微管束和外护套两部分在厂家组合而成，但是微管和微管之间，微管单元和外护套之间是不能粘连的，可以有相对的位移。
集束管的优点在于管道的密度高，可以在有效的空间内容纳最多的微管。
缺点是灵活性较差，管道的开剖不方便(指厚壁的外护套)，内层微管分歧困难，同时抗冲击的能力也较差，由于微管单元是被保护管紧紧地包裹在一起，保护管的变形可以直接造成微管变形。
集束管的排列方式和区分见图2。
目前，根据工程的用途不同，集束管分为直埋型，管道型，捆绑型，扁平型，架空型，阻燃型，防白蚁型和铠装型，电脑资料《光纤光缆技术之微管气吹技术》(https://)。
从外形区分，集束管有圆形，多边形，方形和扁平型。
圆形的集束管多为厚壁外护套的集束管，多边形的集束管一般是薄壁外护套的集束管，方形和扁平型的集束管有厚壁的也有薄壁的外护套，见图3和图4。
直埋型集束管：直埋型集束管是由厚壁外护套加标准壁厚的微管单元或薄壁外护套加厚壁微管单元组成，为了解决厚壁外护套的集束管开剖难的问题和提高集束管的灵活性，厚壁外护套的集束管开始向薄壁外护套的集束管转变。
直埋型集束管可以直接买入管道的沟槽内。
管道型集束管：管道型集束管是由薄壁的外护套和标准壁厚的微管单元组成，适合于楼宇内的敷设和在有保护管的管道内气吹或牵引。
捆绑型微管束：捆绑型集束管是采用较细的尼龙绳通过捆绑的方式将微管单元组合在一起，可以用于牵引，气吹和直埋敷设，采用何种敷设方式，取决于微管单元的壁厚和保护管的材料。
最安全的敷缆⽅法⽓吹敷设技术的⼯作原理 吹缆概念 光缆⽓吹敷设法，即是采⽤⾼压⽓流吹送的⽅式将光缆吹放到预先埋设的硅芯管中。
吹缆机将⾼压、⾼速的压缩空⽓吹⼊硅芯管，⾼压⽓流推动⽓封活塞，这样连接在光缆端部的⽓封活塞对光缆形成⼀个可设定的均匀的拉⼒，与此同时，吹缆机液压履带输送机构夹持着光缆向前输送形成⼀个输送⼒，拉⼒与输送⼒的组合，使穿⼊的光缆随⾼速⽓流⼀道以悬浮状态在管道内快速穿⾏。
通信⼲线光缆管道化是发展趋式。
⽓吹原理 ⽓吹敷设缆/管是利⽤机械推进器把微管束或微缆推进管道，同时空⽓压缩机把强⼤的⽓流通过⽓吹机的密封仓送进管道，这种⾼速流动的⽓流在缆和管的表⾯形成⼀种拖曳⼒，促使缆和管前进。
因此缆和管束在管道内是被⽓流推动前进的⽽不是被拉进管道的。
缆和管在管道内顺着地势起伏或⽅向的改变⽽顺利的前进，因为光缆顶端不受⼒，所以与传统牵引敷缆相反，光缆端头没有应⼒。
敷缆完毕后，缆和管松弛地停在管道的底部，有助于延长缆的使⽤寿命以及缆和管的抗拉强度。
实践证明⽓吹法是⽬前最有效，最安全的敷缆⽅法之⼀。
⽓吹⽅法介绍： 接⼒⽓吹法： 该⽅法是采⽤多台⽓吹机联合⼯作。
当第⼀台⽓吹机将缆送⾄下⼀个⽓吹点时，第⼆台⽓吹机开始⼯作，新的⾼压⽓流通过第⼆台机器的进⽓室进⼊下⼀段管道并且从排⽓⼝释放出上游管道内的⾼压⽓流。
从理论上讲，通过这样的接⼒⽓吹，光缆可以⽓吹⽆限长的距离。
这种⽓吹⽅法的缺点是：需要的设备较多，⼀次性投资较⼤，同时由于地形的变化会造成⽓吹点的位置不容易准确地确定。
从中间向两端⽓吹： 当敷缆长度超过⼀台⽓吹机的⼀次⽓吹长度时，我们可以选择从线路中间开⼝向⼆端吹，⼀次性的⽓吹长度约为总长度的⼀半。
⾸先将倒盘器安装在缆盘附近，当⼀端微缆敷设完毕后，⽤⽓吹机将缆盘上的剩余微缆倒⼊倒盘器，取出内圈的微缆端头，然后⽓吹机转换⽅向，将倒盘器中的微缆吹⼊管道。
如果管道敷设没有问题，⼀次⽓吹的成功的把握性较⼤。
简述气吹法敷设光缆的技术要点1. 什么是气吹法？说到气吹法敷设光缆，别被那些技术术语吓着。
这其实就像是给光缆装上一对“气垫”鞋，让它能在管道里飞速前进。
我们可以把它理解成一种利用空气的压力来把光缆送到指定位置的办法。
就像在游乐场看到的那种气垫飞车，光缆在管道里滑行，几乎没啥摩擦。
要是你曾经玩过射击游戏，那种用气流把小球射出去的感觉，跟气吹法有点儿像。
2. 为什么选择气吹法？为什么不直接用手搬运光缆呢？其实，光缆的外层特别娇嫩，像个小宝宝，需要特别的照顾。
传统的铺设方法可能会对光缆造成挤压或摩擦，搞不好就把它弄坏了。
而气吹法就像是给光缆穿上了防护装备，轻轻松松地将它送到管道的另一端。
这个方法的好处可多了：速度快，损耗低，不容易出问题。
而且，长距离的光缆敷设不需要频繁的接头，减少了故障点，安全性和稳定性都大大提高。
3. 气吹法的操作步骤咱们接下来聊聊气吹法的具体操作步骤。
首先，你得有个气吹设备，这玩意儿看上去像个大号的吹风机，实际作用可大着呢。
它负责把空气吹进光缆管道里。
操作步骤是这样的：3.1 设备准备首先，你得检查设备。
就像是开车前要检查车况一样。
确保气吹设备工作正常，气压合适。
然后，确认光缆和管道都是干净的，没有任何杂物挡路。
光缆一旦进入管道里，可不是容易出来的，得小心翼翼。
3.2 光缆放置接下来是光缆的放置。
把光缆从设备的一端插入管道，确保光缆的头部平整，避免尖锐的地方。
这个时候，气吹设备就开始“开工”了。
它会将空气送入管道，光缆在气流的推动下，顺利滑过管道。
如果气压过高，光缆可能会被吹得不稳定，甚至可能出现问题，所以这时候要注意调节气压。
要是气压过低，那光缆就可能会被卡住，处理起来也麻烦。
4. 关键注意事项气吹法看似简单，其实里面有不少讲究。
首先，光缆和管道的兼容性很重要。
光缆的外径、柔韧性和管道的内径、弯曲半径都得考虑进去。
如果不匹配，那光缆在管道里就会被卡住，甚至有可能出现断裂的情况。
气吹法敷设光缆及高速布控方案一、气吹法敷设光缆介绍气吹法敷设光缆是一种常见的光缆敷设方法，它借助高压空气将光缆通过管道或微孔敷设，以实现远距离敷设光缆，适用于城市、建筑物、地下管道及海底等环境。
该方法具有敷设速度快、成本低、敷设距离远等优点，因此在大规模光缆敷设工程中得到广泛应用。
二、气吹法敷设光缆的步骤1. 地勘及设计：在进行气吹法敷设光缆的前期准备工作中，首先需要进行现场地勘，并根据实际情况进行设计和规划。
地勘和设计工作主要包括确定光缆敷设的路径、确定敷设的计划和目标、测量地形和地貌等。
2. 材料准备：在进行气吹法敷设光缆的过程中，需要准备一些必要的材料和设备。
主要包括光缆、气管、气压设备等。
3. 管道清理：在进行气吹法敷设光缆之前，需要对敷设的管道进行清理工作。
主要包括清除管道内的杂物、清洗管道等。
4. 光缆准备：将光缆连接到气管，并进行必要的准备工作。
同时，根据实际情况选择合适的敷设方法和方案。
5. 气吹敷设：根据设计的敷设方案，使用高压空气将光缆吹入管道中。
在吹入过程中，需要控制气压、速度和方向，以确保光缆顺利地通过管道。
6. 检测和维护：在光缆吹入管道之后，需要进行相关的检测和维护工作，以确保光缆的质量和安全。
三、高速布控方案高速布控是指在特定区域布置多个高速摄像头，并通过光缆连接到中心监控系统，用于实时监控和数据传输。
高速布控方案可以应用于交通监控、安防监控等领域，有助于提高监控效率和准确度。
高速布控方案的关键要素包括摄像头的选择、布点策略、光缆敷设和中心监控系统的建设等。
1. 摄像头选择：选择适合高速布控的摄像头设备，可根据实际需求和环境条件进行选择。
包括高清晰度、快速帧率、远距离抓拍等功能。
2. 布点策略：根据区域特点和监控需求，制定合理的摄像头布点策略。
高速公路可以选择布设在主干道、出入口、路口等重要位置，以实现全方位监控。
3. 光缆敷设：将摄像头和中心监控系统通过光缆连接起来，确保高清晰度图像和数据的快速传输。
