气吹微缆标准一、缆线规格气吹微缆应按照特定的规格和设计制造，包括线缆的外径、长度、重量、弯曲半径等。
这些规格应符合相关标准和规定，以确保其性能和使用安全。
二、材料要求气吹微缆的材料应具有优良的电气性能、机械性能和耐候性能，以确保其在各种环境条件下的稳定性和可靠性。
材料应符合相关标准和规定，并经过严格的质量控制和检验。
三、制造工艺气吹微缆的制造工艺应符合相关标准和规定，包括生产环境、生产设备、制造过程等方面的要求。
生产过程中应进行严格的质量控制和检验，以确保产品质量。
四、性能测试气吹微缆在制造完成后应进行性能测试，包括电气性能、机械性能、耐候性能等方面的测试。
测试结果应符合相关标准和规定，以确保其性能和使用安全。
五、标识与记录气吹微缆应具有清晰的标识和记录，包括产品编号、生产日期、生产厂家等信息。
这些信息应清晰、易读，并能够追溯到产品的制造过程和质量控制环节。
六、安装与施工气吹微缆的安装和施工应按照相关标准和规定进行，包括安装前的准备工作、安装过程中的注意事项、施工后的检查和维护等方面的要求。
安装和施工人员应具备相应的技能和资质，以确保施工质量和安全。
七、验收与检测气吹微缆的验收和检测应按照相关标准和规定进行，包括外观检查、性能测试等方面的要求。
验收和检测结果应符合相关标准和规定，以确保其质量和安全性能。
八、维护与保养气吹微缆在使用过程中应进行定期的维护和保养，包括清洁、检查、更换等方面的要求。
维护和保养工作应由专业人员进行，以确保其正常运转和使用寿命。
同时，使用方也应按照相关标准和规定进行使用和维护，避免不当操作造成损坏或影响其性能和使用安全。
微管微缆气吹的施工方案1. 简介微管微缆气吹是一种常用于通信、电力等领域的布线方式。
通过利用气体的压力，将微管和微缆从起点吹送至终点，以实现快速、便捷的布线。
本文将介绍微管微缆气吹的施工方案，包括准备工作、施工步骤和注意事项。
2. 准备工作在进行微管微缆气吹施工前，需做好以下准备工作：2.1 工具和材料准备•微管和微缆：根据实际需要选择适当规格的微管和微缆。
•气源设备：如气源管道、压缩机等。
•吹送工具：常用的吹送工具有气缆吹送器、气管、吹口等。
•接头和配件：用于连接微管、微缆和吹送工具。
2.2 环境准备•确保施工区域的通风良好。
•清理施工区域，确保没有杂物和障碍物。
3. 施工步骤3.1 将微管、微缆固定好首先，将微管或微缆固定在起点位置，并确保其处于稳定的状态。
可以使用胶带或扎带进行固定，确保微管或微缆的末端不会因气流推动而移动。
3.2 连接吹送工具将吹送工具与气源设备连接起来。
确保连接处牢固可靠，并紧密封闭，防止气体泄漏。
3.3 开启气源设备打开气源设备，调节气源压力，根据微管和微缆的规格确定合适的气压。
3.4 开始吹送在保持施工区域通风良好的情况下，当气流稳定后，将吹送工具缓慢插入微管或微缆的起点端。
逐渐推进吹送工具，并适当调整气源压力，控制吹送速度。
3.5 观察进度并调整在吹送过程中，及时观察微管或微缆的推送进度。
若遇到阻力或卡住现象，应停止吹送，并检查微管或微缆是否受到损坏或堵塞。
如果需要调整，可以根据具体情况调整气源压力或改变吹送方向。
3.6 完成吹送当微管或微缆吹送至终点后，关闭气源设备，并将吹送工具慢慢取出。
同时，确保微管或微缆的终点端稳定固定。
4. 注意事项在进行微管微缆气吹施工时，需要注意以下事项：•施工区域应保持通风良好，以避免气味及废气积聚。
•严格按照规范选择合适的微管和微缆规格。
•在吹送过程中，应密切观察微管或微缆的进度，并及时处理卡住或堵塞的情况。
•注意施工安全，避免刮伤皮肤或损坏设备。
气吹微缆解决方案
《气吹微缆解决方案》
随着信息技术的不断发展，网络通信已经成为了人们生活中不可或缺的一部分。
而在网络通信中，光纤通信已经成为了主流。
然而，随着网络规模的不断扩大，光纤的铺设和维护也变得越来越复杂，尤其是在城市地区和繁忙交通干道上。
在光纤通信中，微缆是一种非常重要的设备。
微缆一般由一根或多根光纤和一些保护元件组成，可以承受一定的外部机械影响，并且体积小巧、灵活，非常适合在城市地区和繁忙交通干道上进行铺设。
然而，微缆的维护和安装也是一个相当复杂的问题，尤其是在需要长距离铺设时。
针对这一问题，一种名为“气吹微缆解决方案”的技术应运而生。
该技术利用高压空气进行推送和安装微缆，大大简化了微缆的铺设和维护过程。
具体而言，首先将微缆的一端连接到一个特制的气套管上，然后将气套管插入到预先铺设好的综合管道中，再通过高压空气将微缆推送到目标地点。
在这个过程中，高压空气可以穿越各种弯曲和斜坡，甚至可以穿越铺设在水下的综合管道，大大提高了铺设效率和成功率。
除了铺设方面，气吹微缆解决方案还可以用于微缆的维护。
有了这一技术，维护人员可以通过高压空气将损坏的微缆推出综合管道并进行维修，而不需要进行开挖和破坏地面，大大减少了对周围环境的影响。
总的来说，气吹微缆解决方案是一种创新的技术，它极大地简化了微缆的铺设和维护过程，并且减少了对周围环境的影响。
相信随着这一技术的不断改进和推广，微缆在网络通信中的应用将会更加广泛。
微管微缆技术及推广一、气吹微缆技术的概念和优越性气吹微缆技术是一项光缆气吹布放新技术，该技术先将微管吹进已敷设的母管中，然后根据客户不同时期的需求分别将不同类型的微缆吹进这些微管中。
该技术起源于欧洲，1996年开始研发，1998年开始正式商用，迄今为止已经有超过6年的商用历史，在欧洲、美洲的长途网，城市接入网都有大规模应用，目前最长线路为美国圣地亚哥625km的长途干线。
该技术于2002年由国内厂商引进中国，目前在国内的杭州、南通、银川、福州、北京等地都已经有正式商用，河北、浙江、江苏、广州等省的一些运营商也进行了可行性分析和网络规划。
它能有效地解决运营商一次性投资成本高、管道资源紧缺等问题，实现了“一管多缆”的梦想，可广泛应用于骨干网、城域网、接入网中。
技术优越性：✧按需、分批次吹放微缆，大幅度降低初期投资成本；✧运用Y型连接器,灵活进行微缆分歧,提高运行维护质量；✧气吹速度快、距离长，有效地缩短工程建设周期；✧实现管道资源重复利用，解决管道资源紧张难题；✧成倍提高同截面容纤数、实现管道增值。
二、微管微缆技术的发展和应用1 微管微缆技术的发展背景微管微缆新技术出现后，备受各电信运营商的青睐。
以往敷设直埋光缆只能一条干线一条干线地重复建设，而当管道出现后，就可以通过预埋空管来实现光缆的升级。
并且，气吹光缆的施工方法已在我国多条干线光缆工程中被采用，而在美国、德国、法国、荷兰、丹麦等国家，气吹敷设光缆技术的应用已经非常普遍。
这种投资建设的思路和光缆敷设方法的好处自不必说，但这种施工方法的缺点是，在一根塑料管（一般为直径40/33mm）中只能吹送一条光缆，而且不分缆径粗细和芯数多少。
而微管微缆技术就解决了这个问题。
2 微管微缆技术及其产品所谓微缆，通常是指每根含12到96芯光纤的微型光缆产品，缆径较普通光缆小很多，目前市场上趋向于采用不锈钢管、中心束管式结构。
所谓微管，就是预先敷设HDPE或PVC塑料管，称为母管，尔后将HDPE子管束用气流吹进母管中，以后就可以方便地分批次敷设微型光缆。

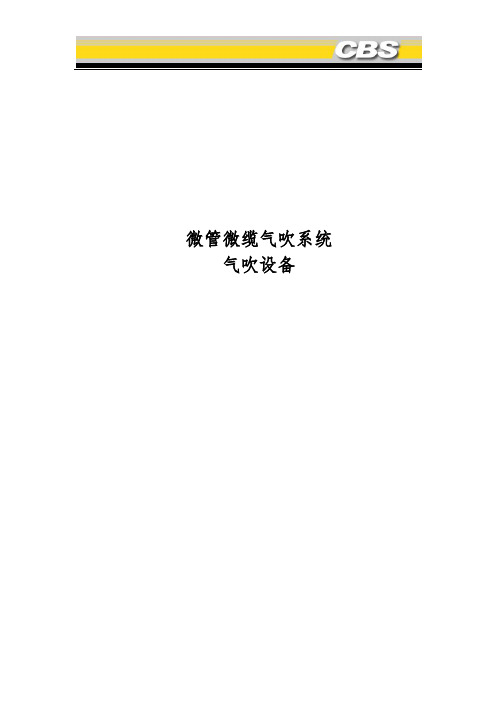

微管微缆气吹系统气吹设备提纲一、英国CBS-飓风型光缆气吹机1、吹缆机简述2、吹缆机结构示意图3、吹缆机技术参数4、如何将吹缆机迅速转换为微管气吹机二、英国CBS-微风电子智能微缆气吹机三、英国CBS-Airstream履带式电子微缆气吹机四、英国CBS气吹设备的技术优势1、飓风型微管气吹机的3大优势2、CBS微缆气吹机的12大优势五、空压机系列1、美国Atlas-copco XAVS196空压机2、空气冷却器3、BN13小型空压机一、英国CBS-飓风型光缆气吹机光缆气吹机简述●气吹设备主要由两部分组成，一个铝制进气腔和一个光缆推进部分，设计用于提供一种有效的、安全的、和快速的光缆安装方式。
●气吹系统可以最大90米/分钟的速度，在地下预先埋设的管道中，气吹安装直径为6-32毫米的光缆，它主要是利用空气的拖拽原理来工作的。
●气吹设备由预先设置的压力解除阀和传感器提供保护。
●压缩空气通过流量计进入管道，液压推进部分控制光缆，电子控制部分可显示光缆的吹送速度和距离，如果遇到管道障碍，吹缆机可以自动停机以保护光缆不受损伤。
●气吹机安装在一个有高机动性能、可调节高度的有轮推车上，由一个液压动力源提供动力。
●气吹机可在必要时分拆开，放置于人井中吹缆（根据人井的尺寸）。
●气吹机利用两根7米长的液压软管与液压动力源进行连接。
●气吹系统通过CE认证。
1 光缆推进器 10 液压软管连接点（在单元后面）2 空气进气腔 11 紧急停止开关3 光缆夹具 12 机架水平脚座4 光缆导入器 13 工具盒5 旋转把手 14 机架6 液压控制板 15 链条驱动指示单元7 电子控制板8 空气开关阀9 空气软管连接点技术参数气吹设备操作性能：推力：0-120公斤推进速度：0-90米/分钟光缆尺寸：6-32毫米外径管道尺寸：10-63毫米外径液压驱动系统：工作压力：最大100帕流量：15升/分钟（建议）压力开关设置：100帕 12-32毫米外径光缆60帕 6-12毫米外径光缆减压阀设置： 110帕 12-32毫米外径光缆70帕 6-12毫米外径光缆空气系统：高压管接头（最小）：25毫米工作压力：12帕气流：空压机提供的气流应当是过滤过的和除湿过的；不同内径管道所需要的最小气流量：0-25毫米： 4立方米/分钟26-30毫米：5立方米/分钟31-35毫米：7立方米/分钟36-40毫米：10立方米/分钟41-44毫米：12立方米/分钟电子控制系统：电源：12伏直流保险丝：3.5amp尺寸和重量：高度：1230毫米长度：1060毫米宽度：700毫米重量：70公斤轮胎尺寸：3.00-4/260x85轮胎压力：1.72帕气吹设备进气腔结构示意图名称标准配置A管口卡 1个B管塞 1个C缆塞 1套D缆导向 1套E密封圈 10个/包液压和电子控制仪表盘1空气压力表2液压力表3速度控制柄4液压开关柄5电子控制仪表开关6紧急停机按钮7速度/距离数值显示8液压控制仪表盘9电子控制仪表盘如何在最短的时间内将您的吹缆机转换为微管气吹机呢？●只需一套转换配件（含专用马达两个、履带两根和导向配置一套）在短时间内就可以将您的吹缆机转换为一台高性能的微管气吹机。
简述气吹法敷设光缆的技术要点1. 什么是气吹法？说到气吹法敷设光缆，别被那些技术术语吓着。
这其实就像是给光缆装上一对“气垫”鞋，让它能在管道里飞速前进。
我们可以把它理解成一种利用空气的压力来把光缆送到指定位置的办法。
就像在游乐场看到的那种气垫飞车，光缆在管道里滑行，几乎没啥摩擦。
要是你曾经玩过射击游戏，那种用气流把小球射出去的感觉，跟气吹法有点儿像。
2. 为什么选择气吹法？为什么不直接用手搬运光缆呢？其实，光缆的外层特别娇嫩，像个小宝宝，需要特别的照顾。
传统的铺设方法可能会对光缆造成挤压或摩擦，搞不好就把它弄坏了。
而气吹法就像是给光缆穿上了防护装备，轻轻松松地将它送到管道的另一端。
这个方法的好处可多了：速度快，损耗低，不容易出问题。
而且，长距离的光缆敷设不需要频繁的接头，减少了故障点，安全性和稳定性都大大提高。
3. 气吹法的操作步骤咱们接下来聊聊气吹法的具体操作步骤。
首先，你得有个气吹设备，这玩意儿看上去像个大号的吹风机，实际作用可大着呢。
它负责把空气吹进光缆管道里。
操作步骤是这样的：3.1 设备准备首先，你得检查设备。
就像是开车前要检查车况一样。
确保气吹设备工作正常，气压合适。
然后，确认光缆和管道都是干净的，没有任何杂物挡路。
光缆一旦进入管道里，可不是容易出来的，得小心翼翼。
3.2 光缆放置接下来是光缆的放置。
把光缆从设备的一端插入管道，确保光缆的头部平整，避免尖锐的地方。
这个时候，气吹设备就开始“开工”了。
它会将空气送入管道，光缆在气流的推动下，顺利滑过管道。
如果气压过高，光缆可能会被吹得不稳定，甚至可能出现问题，所以这时候要注意调节气压。
要是气压过低，那光缆就可能会被卡住，处理起来也麻烦。
4. 关键注意事项气吹法看似简单，其实里面有不少讲究。
首先，光缆和管道的兼容性很重要。
光缆的外径、柔韧性和管道的内径、弯曲半径都得考虑进去。
如果不匹配，那光缆在管道里就会被卡住，甚至有可能出现断裂的情况。
微管微缆系统技术简介概述微缆气吹（JETnet)技术是荷兰NKF光缆公司全球首创的光缆气吹布放技术，采用管道吹缆专用微型管道光缆气吹敷设工艺（即母管＋子管＋微缆敷设技术）。
该技术利用气吹敷缆的方法，先将微管吹进已敷设的母管中，然后根据客户需求，可分批次将微缆吹进微管中。
该技术可广泛应用于骨干网、城域网、接入网中。
一、JETnet 系统结构分析：图1：JETnet系统结构示意图JETnet 的基本组件就是“母管—子管—光缆”。
母管一般采用HDPE/硅芯管，也可采用PVC管，子管用HDPE材料挤制而成，光缆为微型中心管式光缆。
（一）母管：母管直径HDPE 母管有φ25mm、φ32mm、φ40mm、φ50mm、φ63mm 几个规格。
母管的功能是引导和保护含有微缆的微管不被损坏。
为了确保微管顺利吹入母管，母管必须能够承受必要的压力。
同时母管内壁必须光滑、干燥和清洁，可以减少微管敷设时和母管之间的摩擦系数。
（二）微管：子管直径有φ7mm和φ10mm两种规格。
1.微管的类型：微管是气吹系统的一个重要的组成部分。
在微缆敷设前微管必须先敷设到目的地，并且要求一次性敷设到位。
因为纽绞的问题，在一根母管内的微管是不能分批敷设的。
微管在制作工艺等方面具有较高的技术含量，其内壁采用具有同步挤压的永久性固体润滑硅芯层，选择纵向导气槽（凹槽）结构，进一步降低了摩擦系数。
目前国外的微管按结构区分大约有三种：（1）集束管：有点象我们市话管道上常用的蜂窝管，是由微管束和外护套两部分在厂家组合而成，但是微管和微管之间是不连接的，可以有相对的位移。
集束管的优点在于管道的密度高，可以在有效的空间内容纳最多的微管。
缺点是灵活性较差，管道连接不方便。
（2）微管束：它是利用微管超级气吹机 (SUPERJET MD)根据母管的内径尺寸将一定数量的微管束吹进已经敷设好的母管内，根据气吹原理，微管束不能填充整个管道，因此微管和母管之间需要有一定的空间，这种空间同时增强了微管的机械强度，保证了母管在发生轻度变形时，不会直接影响到微管。
