JETnet气吹微管微缆技术吴卓;于洋【摘要】针对JETnet技术特点进行介绍和分析,着重说明了该技术在实际工程中应用情况、未来发展方向和市场前景。
它突破了现有的室外光缆布放技术的局限性。
【期刊名称】《黑龙江科技信息》【年(卷),期】2011(000)036【总页数】1页(P117-117)【关键词】微管微缆;JETnet;工程应用;气吹;母管;子管【作者】吴卓;于洋【作者单位】中国移动通信集团设计院有限公司黑龙江分公司,黑龙江哈尔滨150001;中国移动通信集团设计院有限公司黑龙江分公司,黑龙江哈尔滨150001【正文语种】中文【中图分类】TV211.12随着光纤逐渐到楼、到户、到桌面,人们的学习、工作、生活将会发生质的变化,为了适应这种变化,运营商需要建设大量的光缆线路,这就需要丰富的管道资源,但各大运营商的管道资源是有限的,而且受到市政规划及工程投资的影响,当管道资源不足时很难再重新建设管道,这就需要大大提高管道管孔的利用率,气吹微管微缆(JETnet)技术将很好的解决这一问题。
JETnet的基本组件就是“母管、微管、微缆”。
母管一般采用HDPE硅芯管,也可采用PVC管,微管用HDPE材料制成,微缆为微型中心管式光缆。
1.1 母管HDPE 母管直径有Ф25mm、Ф32mm、Ф40mm、Ф50mm、Ф63mm几个规格。
母管的功能是引导和保护含有微缆的微管不被损坏。
为了确保微管顺利吹入母管,母管必须能够承受必要的压力。
同时母管内壁必须光滑、干燥和清洁,这样可以减少微管敷设时和母管之间的摩擦系数。
1.2 微管微管是气吹系统的一个重要的组成部分。
为保证光缆和子管束顺利吹入,子管必须承受必要的内外压,(为避免内爆,气吹时子管束也要加压)。
子管由HDPE材料制成,管子必须是圆形的,并且在整个长度上保持横截面积的一致性。
管子的外壁和内壁必须没有裂痕、针孔、接头、水渍、模具留痕、补丁或其它缺陷。
子管的外壁不得有润滑剂或其它污渍。
论微管微缆在传送网的应用作者：朱显峰陈敏赵海龙沙和鸣柯旋来源：《中国新通信》2021年第17期【摘要】新时代下，随着我国经济发展，人们的生活水平也不断地在提高。
在互联网的影响下，人们对网络的需求也在逐步增加，为了更好的运用现代通讯技术，相关行业产业需要加强对现有的资源进行研究并提高其利用率，尤其是微管微缆技术。
本文通过对微管微缆技术的了解，并对其优势进行阐述，分析其在传送网的应用以及分析微管微缆技术的发展前景。
【关键词】微管微缆传送网技术应用发展前景引言：随着科学技术的不断进步，通讯产业的发展因为人们的需求发展迅猛，伴随着的是人们对光缆的需求的不断增长。
现阶段，传输网络的规模渐渐扩大，传输网的结构形式也越来越复杂，因此对光纤网域的安全情况、光缆的覆盖深度、光纤的容量等等要素的要求也越来越高，其中微管微缆技术的应用效果最好，其施工成本低，还能提高光缆芯的利用率，并且有效的缓解了管道资源紧张的问题。
一、微管微缆的结构及微管微缆技术的发展及概述1.1微管微缆的结构微管微缆的结构分为骨干层和汇聚层。
骨干层又被称为核心层，其线路一般为三到五个，可以作为本地微管微缆的骨干路线连接核心机房。
光缆网建设中，会将专门的核心机房设置在市区范围内，作为管理机构和仓库，并且每个管理机构之间相隔不远，距离相对较短。
另外，城市信息传输数据量大，因此业务较为密集，因此对安全系统的要求也相对较高，并且需要确保信息传输过程中的通畅性，这对整个城市的信息安全起到重大的作用。
如果把骨干层比作树干，那么汇聚层则是每个树枝连接不同叶子。
作为连接层将总结点和叶子点之间串联起来。
汇聚层通过核心机房的核心节点以及用户群体的汇聚节点的连接，将数据在总结点和叶子节点之间传递，可作为移动联通基站和核心机房之间的微管微缆。
常用的汇聚层微管微缆是环形结构，随着终端网路基点数量的增减，汇聚层微管微缆的数量也会相应的增减。
一般情况下，市区的芯数会比郊区和农村地区的芯数要大，市区的芯数在四十以上，农村地区一般截图芯数在二十左右，郊区为二十到四十八之间。

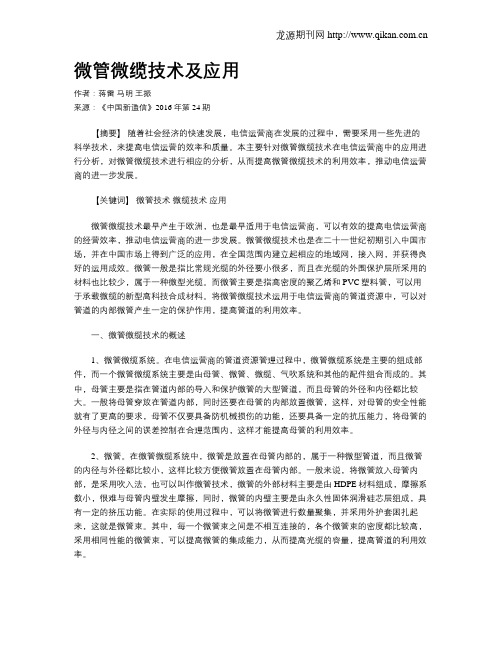

微管微缆技术及应用作者：蒋雷马明王振来源：《中国新通信》2016年第24期【摘要】随着社会经济的快速发展，电信运营商在发展的过程中，需要采用一些先进的科学技术，来提高电信运营的效率和质量。
本主要针对微管微缆技术在电信运营商中的应用进行分析，对微管微缆技术进行相应的分析，从而提高微管微缆技术的利用效率，推动电信运营商的进一步发展。
【关键词】微管技术微缆技术应用微管微缆技术最早产生于欧洲，也是最早适用于电信运营商，可以有效的提高电信运营商的经营效率，推动电信运营商的进一步发展。
微管微缆技术也是在二十一世纪初期引入中国市场，并在中国市场上得到广泛的应用，在全国范围内建立起相应的地域网，接入网，并获得良好的运用成效。
微管一般是指比常规光缆的外径要小很多，而且在光缆的外围保护层所采用的材料也比较少，属于一种微型光缆。
而微管主要是指高密度的聚乙烯和PVC塑料管，可以用于承载微缆的新型高科技合成材料。
将微管微缆技术运用于电信运营商的管道资源中，可以对管道的内部微管产生一定的保护作用，提高管道的利用效率。
一、微管微缆技术的概述1、微管微缆系统。
在电信运营商的管道资源管理过程中，微管微缆系统是主要的组成部件，而一个微管微缆系统主要是由母管、微管、微缆、气吹系统和其他的配件组合而成的。
其中，母管主要是指在管道内部的导入和保护微管的大型管道，而且母管的外径和内径都比较大。
一般将母管穿放在管道内部，同时还要在母管的内部放置微管，这样，对母管的安全性能就有了更高的要求，母管不仅要具备防机械损伤的功能，还要具备一定的抗压能力，将母管的外径与内径之间的误差控制在合理范围内，这样才能提高母管的利用效率。
2、微管。
在微管微缆系统中，微管是放置在母管内部的，属于一种微型管道，而且微管的内径与外径都比较小，这样比较方便微管放置在母管内部。
一般来说，将微管放入母管内部，是采用吹入法，也可以叫作微管技术，微管的外部材料主要是由HDPE材料组成，摩擦系数小，很难与母管内壁发生摩擦，同时，微管的内壁主要是由永久性固体润滑硅芯层组成，具有一定的挤压功能。
微管微缆技术及其应用探讨作者：孙雨超李冰来源：《中国新通信》2016年第21期【摘要】微管微缆技术使用的微缆，主要是指每根能够包含12～96芯光纤的光缆，这是种微型的产品，光缆的直径要比一般产品小得多。
微管主要是指能够事先进行敷设的HDPE、PVC的塑料管，被统称为母管。
微管微缆技术在实际进行施工的时候，主要是将气流从子管中吹到母管中，从而进行分批次的微型光缆的敷设工作。
本文主要从微管微缆技术背景概述、技术介绍、应用场景、推广方式以及意义分析方面入手，对微管微缆技术的具体情况和实际应用进行了全面细致的分析和说明。
【关键词】微管微缆技术应用效果现代科学技术在不断的更新和进步中，为不同行业的发展提供了良好的前提条件，促进了社会经济的持续发展。
信息技术在当前社会发展中占据较大比重，该项技术在实际使用过程中，需要铺设大量的光缆。
传统的管道光缆不仅需要面临较大的投资压力，建设的难度也较大，因而微管微缆技术应运而生。
微管微缆技术主要使用的是气吹敷缆的方式，有效降低了施工难度，同时还有效降低了施工的建设成本，在当前社会中的应用程度较高，且应用范围越来越广。
一、微管微缆技术的背景概述以往的敷设直埋光缆只能够对一条干线不断重复的方式进行建设，但是微管微缆技术技术的应用范围更加广泛，能够进行施工建设的方式也更加容易。
气吹光缆的方式，能够应用到不同或者多条干线的光缆敷设工程当中。
当前很多发达国家对于气吹光缆技术的应用十分普遍，且具有非常好的实用效果。
使用管道进行光缆的敷设在实际使用过程中具有较为明显的优势，同时也存在着一定的不足之处，主要是一根塑料管中只能够对一条光缆进行吹送，在实际进行施工时难免会出现一些问题，而使用微管微缆技术就能够有效解决此类问题。
二、微管微缆技术的技术介绍微管微缆技术在进行施工的时候，具有较为明显的优势，主要表现为：（1）能够服管道资源进行充分有效的利用。
微管能够容纳的微缆较多，实际施工进行当中，管道不会出现过于浪费的情况。
一、微管微缆技术的概念所谓微管，就是用高密度聚乙烯材料制作成的一种微型塑料管道，外直径约为5-16mm，管壁厚度2mm，其内壁采用具有同步挤压的永久性固体润滑硅芯层，选择纵向导气槽（凹槽）结构，进一步降低了摩擦系数,适合气吹布放。
所谓微缆，通常是指每根含12到96芯光纤的微型光缆产品，缆径较普通光缆小很多，目前市场上趋向于采用不锈钢管、中心束管式结构。
微管微缆技术是一项光缆新技术，该技术先将微管穿入进已敷设的子管中，然后根据客户不同时期的需求分别将不同类型的微缆穿入这些微管中。
该技术起源于欧洲，1996年开始研发，1998年开始正式商用，迄今为止已经有超过6年的商用历史，在欧洲、美洲的长途网，城市接入网都有大规模应用，目前最长线路为美国圣地亚哥625km的长途干线。
该技术于2002年由国内厂商引进中国，目前在国内的杭州、南通、银川、福州、北京等地都已经有正式商用，河北、浙江、江苏、广州等省的一些运营商也进行了可行性分析和网络规划。
它能有效地解决运营商一次性投资成本高、管道资源紧缺等问题，实现了“一管多缆”的梦想，可广泛应用于骨干网、城域网、接入网中。
二、微管微缆技术的主要优点² 相对于传统的直埋式和管道式敷设方法,微管微缆敷设技术的主要有以下优点：（1）充分利用有限的管道资源，实现"一管多缆"。
比如，一根40/33的管道可以容纳5根10mm或10根7mm的微管，而一根10mm的微管可以容纳60芯的微缆，因此一根40/33的管道可以容纳300芯光纤，这样就加大了光纤的敷设密度,提高了管道的利用率。
（2）按需、分批次布放微缆，大幅度降低初期投资成本。
运营商可以根据市场的需求，分批吹入微缆,分期进行投资。
（3）实现管道资源重复利用，解决管道资源紧张难题，成倍提高同截面容纤数、实现管道增值。
，提供了较大的弹性扩容能力，大大满足了城市宽带业务对光纤的突发性需求。
（4）易于施工。

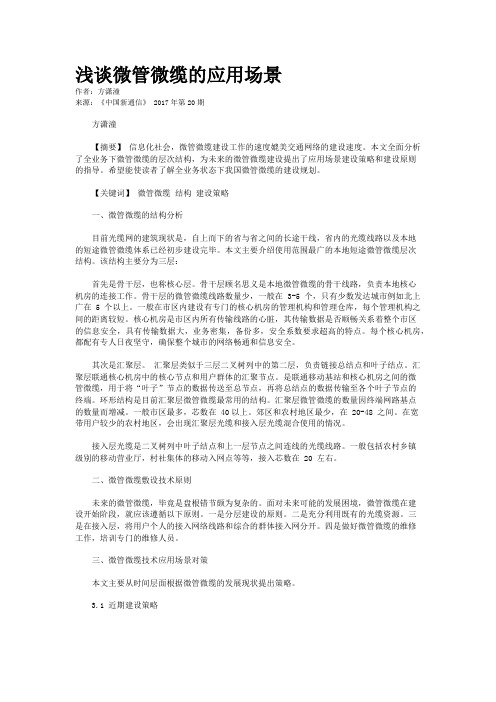

浅谈微管微缆的应用场景作者：方潇潼来源：《中国新通信》 2017年第20期方潇潼【摘要】信息化社会，微管微缆建设工作的速度媲美交通网络的建设速度。
本文全面分析了全业务下微管微缆的层次结构，为未来的微管微缆建设提出了应用场景建设策略和建设原则的指导。
希望能使读者了解全业务状态下我国微管微缆的建设规划。
【关键词】微管微缆结构建设策略一、微管微缆的结构分析目前光缆网的建筑现状是，自上而下的省与省之间的长途干线，省内的光缆线路以及本地的短途微管微缆体系已经初步建设完毕。
本文主要介绍使用范围最广的本地短途微管微缆层次结构。
该结构主要分为三层：首先是骨干层，也称核心层。
骨干层顾名思义是本地微管微缆的骨干线路，负责本地核心机房的连接工作。
骨干层的微管微缆线路数量少，一般在 3-5 个，只有少数发达城市例如北上广在 5 个以上。
一般在市区内建设有专门的核心机房的管理机构和管理仓库，每个管理机构之间的距离较短。
核心机房是市区内所有传输线路的心脏，其传输数据是否顺畅关系着整个市区的信息安全，具有传输数据大，业务密集，备份多，安全系数要求超高的特点。
每个核心机房，都配有专人日夜坚守，确保整个城市的网络畅通和信息安全。
其次是汇聚层。
汇聚层类似于三层二叉树列中的第二层，负责链接总结点和叶子结点。
汇聚层联通核心机房中的核心节点和用户群体的汇聚节点。
是联通移动基站和核心机房之间的微管微缆，用于将“叶子”节点的数据传送至总节点，再将总结点的数据传输至各个叶子节点的终端。
环形结构是目前汇聚层微管微缆最常用的结构。
汇聚层微管微缆的数量因终端网路基点的数量而增减。
一般市区最多，芯数在 40以上。
郊区和农村地区最少，在 20-48 之间。
在宽带用户较少的农村地区，会出现汇聚层光缆和接入层光缆混合使用的情况。
接入层光缆是二叉树列中叶子结点和上一层节点之间连线的光缆线路。
一般包括农村乡镇级别的移动营业厅，村社集体的移动入网点等等，接入芯数在 20 左右。
微管微缆技术与普通光缆在通信管道中的应用对比作者：李小羽代文军来源：《科学与财富》2019年第01期摘要：本文从技术特性、使用、纤芯保护和维护等角度，将微管微缆与普通管道光缆进行多方位、深层次对比分析，为通信建设中光缆选用提供参考。
关键词：与普通光缆技术对比、优势、穿放数量、光纤保护、维护随着4G网络的大规模建设及全业务接入的全面展开，城域网的光缆建设也在加快进行。
在通信管道资源日益紧张的情况下，传统的大孔径管孔及多孔管已不能满足光缆建设的实际需要。
如今微管微缆已经得到了广泛的运用，文中主要就微管微缆余普通光缆进行对比。
1 微管微缆与普通光缆构造对比分析从上面两中光缆的截面图可以看出，气吹微缆比普通光缆在护套、油膏和加强芯上都予以简化，以减少其体积和重量。
2 微管微缆与普通光缆线径对比分析一般运营商常用芯数的GYTA与容纳相同芯数微缆的微管外径对比如下：从上表可以看出，微管微缆的外径明显小于普通光缆。
更为重要的是，如果线路长度为较长的话（如：1.5公里），采用普通光缆施工必须在每个通信人井处依次倒盘，不间断放缆，才能将光缆从A点放至B点。
而采用微管微缆技术，只需在人井之间将微管分段穿好，再用接头将各段微管连接成一个整段，最后在A点向连通好的微管内将微缆一次性吹至B点即可。
3 管道中容纳光缆数对比分析3.1 在Φ110mm的波纹管穿放对比在Φ110mm的波纹管穿放微管微缆，采用集束管是一种很好的解决方案。
10/8mm的七孔集束管外径与常规通信子管相同，也为34mm，因此在110mm的波纹管中最多也可穿放5根。
而14/12mm的四孔集束管外径为35mm，14/12mm微管最大可安装288芯微缆。
为了能够让运营商对扩容后的管道有更佳灵活的选择，根据需求可安装各种芯数的微缆，在满配的情况下我们可以穿放3组10/8mm的七孔集束管和2组14/12mm的四孔集束管。
（1）理论上可穿放的对比上表是按最大穿放5根Φ28/34mm的子管或5根集束管（3*7孔+2*4孔）的比较。
微管微缆系统技术简介概述微缆气吹（JETnet)技术是荷兰NKF光缆公司全球首创的光缆气吹布放技术，采用管道吹缆专用微型管道光缆气吹敷设工艺（即母管＋子管＋微缆敷设技术）。
该技术利用气吹敷缆的方法，先将微管吹进已敷设的母管中，然后根据客户需求，可分批次将微缆吹进微管中。
该技术可广泛应用于骨干网、城域网、接入网中。
一、JETnet 系统结构分析：图1：JETnet系统结构示意图JETnet 的基本组件就是“母管—子管—光缆”。
母管一般采用HDPE/硅芯管，也可采用PVC管，子管用HDPE材料挤制而成，光缆为微型中心管式光缆。
（一）母管：母管直径HDPE 母管有φ25mm、φ32mm、φ40mm、φ50mm、φ63mm 几个规格。
母管的功能是引导和保护含有微缆的微管不被损坏。
为了确保微管顺利吹入母管，母管必须能够承受必要的压力。
同时母管内壁必须光滑、干燥和清洁，可以减少微管敷设时和母管之间的摩擦系数。
（二）微管：子管直径有φ7mm和φ10mm两种规格。
1.微管的类型：微管是气吹系统的一个重要的组成部分。
在微缆敷设前微管必须先敷设到目的地，并且要求一次性敷设到位。
因为纽绞的问题，在一根母管内的微管是不能分批敷设的。
微管在制作工艺等方面具有较高的技术含量，其内壁采用具有同步挤压的永久性固体润滑硅芯层，选择纵向导气槽（凹槽）结构，进一步降低了摩擦系数。
目前国外的微管按结构区分大约有三种：（1）集束管：有点象我们市话管道上常用的蜂窝管，是由微管束和外护套两部分在厂家组合而成，但是微管和微管之间是不连接的，可以有相对的位移。
集束管的优点在于管道的密度高，可以在有效的空间内容纳最多的微管。
缺点是灵活性较差，管道连接不方便。
（2）微管束：它是利用微管超级气吹机 (SUPERJET MD)根据母管的内径尺寸将一定数量的微管束吹进已经敷设好的母管内，根据气吹原理，微管束不能填充整个管道，因此微管和母管之间需要有一定的空间，这种空间同时增强了微管的机械强度，保证了母管在发生轻度变形时，不会直接影响到微管。
无源光局域网(P O L,P a s s i v e O p t i c a l L A N)是一种基于P O N技术的新型局域网组网方式,其继承了P O N网络的无源传输距离长、大带宽、高可靠性、易管理、易部署的技术优势,相比于以接入、汇聚、核心等多级交换为特性的传统局域网,其扁平化的网络结构更适合南北数据量大、低延时、云服务等现代网络的特点。
自2013年国际上首次提出P O L的理念起，P O L就在许多超大项目上得以成功应用,迪拜哈利法酒店就是第一座采用P O L技术建设信息网络的标志性建筑。
我国自2017年也开启了P O L相关标准和工程应用的研究,由中国勘察设计协会组织编写的《无源光局域网工程技术标准》(T/C E C A20002-2009)已于2019年8月1日开始正式实施。
2019年10月,在中国电子节能技术协会、中国勘察设计协会支持和指导下,华为、诺基亚贝尔等多家公司作为发起单位,成立了绿色全光网络技术联盟(O N A),不仅成功发布了《F5G全光园区技术应用白皮书》《智慧医院F5G 全光网应用产业白皮书》等技术成果,还推广完成了数百个代表性工程。
在国际上,欧洲电信标准协会(E T S I)将P O L相关技术定义为第五代固定通信网络(F5G),并在2020年2月正式成立F5G工作组,加速光纤到户及光联万物工程的进。
在流行的P O L网络结构中,核心交换机和O L T放置于核心机房中,一般采用两级分光或者一级分光。
采用一级分光时,无源分光器放置于楼层弱电间中;采用两级分光时,上级分光设置于核心机房,下级分光设置于楼层弱电间内。
O N U的设置位置尽可能靠近用户终端的位置,以4~8口的多端口O N U为常见,从O N U到各种用户终端采用以太网铜缆网线,网线长度通常为5~10m。
一、全光纤到桌面POL1.1全光纤到桌面P O L方案的技术特点近年来,在P O L技术大规模推广应用的过程中,某些建筑体量较大、末端带宽需求高、网络物理隔离要求严且网络需集中灵活管理的园区或大型建筑,越来越青睐一种被称为“全光纤到桌面P O L”的P O L方案。
微管微缆系统技术简介概述微缆气吹（JETnet)技术是荷兰NKF光缆公司全球首创的光缆气吹布放技术，采用管道吹缆专用微型管道光缆气吹敷设工艺（即母管＋子管＋微缆敷设技术）。
该技术利用气吹敷缆的方法，先将微管吹进已敷设的母管中，然后根据客户需求，可分批次将微缆吹进微管中。
该技术可广泛应用于骨干网、城域网、接入网中。
一、JETnet 系统结构分析：图1：JETnet系统结构示意图JETnet 的基本组件就是“母管—子管—光缆”。
母管一般采用HDPE/硅芯管，也可采用PVC管，子管用HDPE材料挤制而成，光缆为微型中心管式光缆。
（一）母管：母管直径HDPE 母管有φ25mm、φ32mm、φ40mm、φ50mm、φ63mm 几个规格。
母管的功能是引导和保护含有微缆的微管不被损坏。
为了确保微管顺利吹入母管，母管必须能够承受必要的压力。
同时母管内壁必须光滑、干燥和清洁，可以减少微管敷设时和母管之间的摩擦系数。
（二）微管：子管直径有φ7mm和φ10mm两种规格。
1.微管的类型：微管是气吹系统的一个重要的组成部分。
在微缆敷设前微管必须先敷设到目的地，并且要求一次性敷设到位。
因为纽绞的问题，在一根母管内的微管是不能分批敷设的。
微管在制作工艺等方面具有较高的技术含量，其内壁采用具有同步挤压的永久性固体润滑硅芯层，选择纵向导气槽（凹槽）结构，进一步降低了摩擦系数。
目前国外的微管按结构区分大约有三种：（1）集束管：有点象我们市话管道上常用的蜂窝管，是由微管束和外护套两部分在厂家组合而成，但是微管和微管之间是不连接的，可以有相对的位移。
集束管的优点在于管道的密度高，可以在有效的空间内容纳最多的微管。
缺点是灵活性较差，管道连接不方便。
（2）微管束：它是利用微管超级气吹机 (SUPERJET MD)根据母管的内径尺寸将一定数量的微管束吹进已经敷设好的母管内，根据气吹原理，微管束不能填充整个管道，因此微管和母管之间需要有一定的空间，这种空间同时增强了微管的机械强度，保证了母管在发生轻度变形时，不会直接影响到微管。
另外气吹微管束具有分歧灵活和较高的抗冲击和抗拉能力，因为气吹微管束在母管内是松弛的，因此当母管受到外界的冲击时，微管具有较高的缓冲能力。
同时气吹微管束可以充分利用已有的管道资源进行管道的扩容。
（3）组合型微管：组合型微管，专门用于FTTB，每一组由6根φ4/3 mm的微管组成，没有外护套，一根φ40/33 mm 的微管内可以同时容纳4 组共24根微管。
2.微管的色谱：微管根据IEC-304 标准采用全色谱，10根微管束选用如下颜色：红，白，黄，蓝，绿，紫，棕，黑，灰，青绿3．微管的标识微管每隔1米都有一个可读、可追朔的标码，包括生产日期、商标和微管长度。
4．微管的压力在20℃下，微管必须能承受12bar的压强，持续时间为30分钟。
5．微管的摩擦以圆鼓法测量时，微管的摩擦系数不能超过0.1 。
目前在我国工程中采用的均为微管束方式。
国内有沧州明珠、哈威等厂家生产微管并大规模投入商用。
（三）微缆：JETnet 技术采用微型中心管式光缆，直径有3.9mm 和5mm 两种，24 芯及24芯以下为3.9mm外径，24芯以上至72芯为5mm外径。
按加强元件可以分为全介质结构和钢管式结构，全介质结构最大芯数60芯，钢管式结构最大芯数72芯，两种微缆均能满足室内外施工和运行的各项机械性能和传输性能的要求。
微缆的施工设计考虑：①低的热胀冷缩率和温度系数②低的摩擦系数和适中的硬度③在气吹敷缆完毕后，光缆衰耗不能增加微缆的结构：（1）钢管式微缆：钢管结构的微缆中间有一根无缝的不锈钢钢管，钢管内有光纤并填充了防水化合物，钢管外施加了一层HDPE 护套。
无缝焊接的钢管可防止水或其它物质渗入光纤。
（2）全介质光缆：全介质结构的微缆属于非金属缆，可防电干扰，中间填充了防水化合物起到纵向防水的作用。
利用微管资源，特别适用于骨干网、接入网和光纤到户。
其产品特点：①无金属的结构设计有效防止射频干扰和电磁波干扰②特别设计的紧密的光缆结构，有效防止套管回缩③松套管内填充特种油膏，充分保证了光缆的防水性能④具有良好的柔软性，微缆组装密度高、缆径小、重量轻，是气吹敷设方式的最佳选择。
目前, 长飞光纤光缆（上海）有限公司生产的微缆在我国已经大规模商用，其他如烽火、法尔胜、中天、通光等光缆厂家也研制出自己的微缆产品并运用在各个工程中。
(四)气吹设备1995 年，瑞士波立门特公司和美国都兰公司以及原中国邮电部合作，是第一个将世界上先进的气吹光缆技术和设备介绍到中国的公司，从而改变了中国传统的长途干线光缆人拉肩扛的施工方式。
而今，也是第一个将微管和微缆的气吹敷缆设备和技术引进到中国的厂家，其产品在我国占90％以上的市场份额。
1．微管气吹机（SUPERJET MD）波立门特生产：图2：微管气吹机微管超级气吹机设计的履带，可以使微管束被精确地叠放和夹在履带中，并且受力均匀。
履带前后各有一个导向模具，微管束经过模具后就可以保持履带所需的形状，气吹不同根数和直径的微管需要更换不同形状的履带和不同的导向模块，导向一般分为导向板，入口导向和密封导向。
通用的履带槽宽分为两种，一种用于10mm 的微管，另一种用于7mm 的微管。
微管盘被固定在特别设计的多盘放线架上。
2．MICROJET PR-140 微缆气吹机（波立门特生产）：图3：几种微缆气吹机PR-140 采用气动马达作为动力，可以敷设微缆直径从3-6.5mm ，通过一个气动控制总成调节机器的推力和速度。
MICROJET PR-140 微缆气吹机主要气吹直径3.5 mm 以上的微缆，共配备有6种不同宽度的U型驱动轮套，操作人员可以根据微缆的直径选择适当的驱动轮套。
（五）气吹系统配件1.普通微管接头和端帽（1）微管直接头：用于微管和微管之间的连接，接头是插式的，微管可以十分容易地进行连接。
规格：4、5、7、8、10、12 、14 mm（2）微管密封端帽：微管敷设完毕后，空微管端头的封堵，防止泥沙和水进入管道。
规格：4、5、7、8、10、12、14 mm（3）微管/微缆密封端帽：微缆敷设完毕后，微管和微缆之间的密封。
规格：7、10 mm2. 分歧和特殊接头（1）“Y” 型接头/“T” 型接头：用于微管的线路分歧并在分歧后恢复母管提供机械保护，全部配件可以拆分，安装简单，没有水密封功能。
规格：40×40×25 mm; 40×40×40 mm（2）微管变径接头：不同直径的微管连接。
规格：7×5 mm；8×5 mm；10×7 mm；10×8 mm（3）微管堵水接头：光缆敷设完毕后，可以直接将微缆和微管封堵，防止微管破裂后，污水灌满整个管道。
（4）微管堵气接头：当微缆敷设完毕后，对微管段长进行气闭封堵。
3.接头盒和保护箱（1）接头盒：我们可以采用国产接头盒进行微缆的接续。
但是必须注意的是：微管必须进入接头盒，达到整个微管线路的水密封效果。
因此接头盒要求具备微管固定和密封的功能，微缆能在接头盒内能固定。
当然只需要加工一个特殊的配件就可达到以上目的。
（2）保护箱：微缆的直径很细，如果没有微管和母管的保护，很容易被折断。
因此我们就需要一个保护箱将微管和微缆的余留（盘留）在里面，有时也要求保护箱可以将接头盒放入。
但这种保护箱的体积较大，因此常用于野外。
人孔内的微缆预留可以采用一种高强度的波纹管将母管和微管保护起来。
保护箱的要求是能和母管连接并且固定，防止因为母管的移动而影响保护盒内的微管和微缆。
（六）微管微缆敷设技术1.气吹原理：气吹敷设缆/管是利用机械推进器把微管束或微缆推进管道，同时空气压缩机把强大的气流通过气吹机的密封仓送进管道，这种高速流动的气流在缆和管的表面形成一种拖曳力，促使缆和管前进。
因此缆和管束在管道内是被气流推动前进的而不是被拉进管道的。
缆和管在管道内顺着地势起伏或方向的改变而顺利的前进，因为光缆顶端不受力，所以与传统牵引敷缆相反，光缆端头没有应力。
敷缆完毕后，缆和管松弛地停在管道的底部。
有助于延长缆的使用寿命以及缆和管的抗拉强度。
实践证明气吹法是目前最有效，最安全的敷缆方法之一。
2．气吹敷设技术（1）接力气吹法：该方法是采用多台气吹机联合工作，见图4。
当第一台气吹机将缆送至下一个气吹点时，第二台气吹机开始工作，新的高压气流通过第二台机器的进气室进入下一段管道并且从排气口释放出上游管道内的高压气流。
从理论上讲，通过这样的接力气吹，光缆可以气吹无限长的距离。
这种气吹方法的缺点是：需要的设备较多，一次性投资较大，同时由于地形的变化会造成气吹点的位置不容易准确地确定。
图4 接力气吹法（2）（见图5）从中间向两端气吹：当敷缆长度超过一台气吹机的一次气吹长度时，我们可以选择从线路中间开口向二端吹，一次性的气吹长度约为总长度的一半。
首先将倒盘器安装在缆盘附近，当一端微缆敷设完毕后，用气吹机将缆盘上的剩余微缆倒入倒盘器，取出内圈的微缆端头，然后气吹机转换方向，将倒盘器中的微缆吹入管道。
如果管道敷设没有问题，一次气吹的成功的把握性较大。
（3）蛙跳气吹法：（见图6）蛙跳气吹类似于接力气吹法，但是安装在下一气吹点的不是气吹机而是倒盘器，利用管道内的高速气流将上游气吹点的光缆全部收集到下一个气吹点，然后将气吹机转移到下一个气吹点。
如此类推，直到光缆全部气吹完毕。
这种气吹法的优点是，利用一台气吹机同样可以完成长距离光缆的敷设，但是倒盘的工作量较大，效率较低，同时一台气吹机的实际气吹长度将远远大于实际线路长度。
采用何种气吹方法取决于工地的实际情况，在实际施工中，往往先采用第二种气吹法，然后采用第三种气吹法。
图6 蛙跳气吹法二、目前JETnet 技术在我国的工程应用采用JETnet技术在我国的工程中已有多次应用，不论是长途干线，还是局域网，通信运营商和大企业对这种技术从感兴趣到勇敢地去尝试也经历了观望到实践较长的时间，国产的微管微缆和配件的出现给JETnet技术在我国的顺利和快速推广奠定了基础。
下面根据各个工程类型列举工程实例：（一）南通中继网JETnet 项目业主：中国电信南通分公司工程时间：2003年6月工程简介：南通长桥局－虹桥局中继网光缆扩容项目采用JETnet 技术在一根已有的40/33的硅芯管内敷设5根微管，同时敷设一根48芯微缆，线路全长5620m，采用中天科技生产的5.5mm 钢管结构的微缆，波立门特工程设备有限公司提供了气吹设备和施工技术督导。
工程特点：国内第一个采用JETnet技术的商用工程，具有示范意义。
工程在一根已有的40/33 的硅芯管内敷设5 根微管，以低廉的造价扩容了管道，为将来通信管道扩容提供了新的思路。
