微管微缆技术及应用作者：蒋雷马明王振来源：《中国新通信》2016年第24期【摘要】随着社会经济的快速发展，电信运营商在发展的过程中，需要采用一些先进的科学技术，来提高电信运营的效率和质量。

本主要针对微管微缆技术在电信运营商中的应用进行分析，对微管微缆技术进行相应的分析，从而提高微管微缆技术的利用效率，推动电信运营商的进一步发展。

【关键词】微管技术微缆技术应用微管微缆技术最早产生于欧洲，也是最早适用于电信运营商，可以有效的提高电信运营商的经营效率，推动电信运营商的进一步发展。

微管微缆技术也是在二十一世纪初期引入中国市场，并在中国市场上得到广泛的应用，在全国范围内建立起相应的地域网，接入网，并获得良好的运用成效。

微管一般是指比常规光缆的外径要小很多，而且在光缆的外围保护层所采用的材料也比较少，属于一种微型光缆。

而微管主要是指高密度的聚乙烯和PVC塑料管，可以用于承载微缆的新型高科技合成材料。

将微管微缆技术运用于电信运营商的管道资源中，可以对管道的内部微管产生一定的保护作用，提高管道的利用效率。

一、微管微缆技术的概述1、微管微缆系统。

在电信运营商的管道资源管理过程中，微管微缆系统是主要的组成部件，而一个微管微缆系统主要是由母管、微管、微缆、气吹系统和其他的配件组合而成的。

其中，母管主要是指在管道内部的导入和保护微管的大型管道，而且母管的外径和内径都比较大。

一般将母管穿放在管道内部，同时还要在母管的内部放置微管，这样，对母管的安全性能就有了更高的要求，母管不仅要具备防机械损伤的功能，还要具备一定的抗压能力，将母管的外径与内径之间的误差控制在合理范围内，这样才能提高母管的利用效率。

2、微管。

在微管微缆系统中，微管是放置在母管内部的，属于一种微型管道，而且微管的内径与外径都比较小，这样比较方便微管放置在母管内部。

一般来说，将微管放入母管内部，是采用吹入法，也可以叫作微管技术，微管的外部材料主要是由HDPE材料组成，摩擦系数小，很难与母管内壁发生摩擦，同时，微管的内壁主要是由永久性固体润滑硅芯层组成，具有一定的挤压功能。

微管微缆技术及其应用探讨作者：孙雨超李冰来源：《中国新通信》2016年第21期【摘要】微管微缆技术使用的微缆，主要是指每根能够包含12～96芯光纤的光缆，这是种微型的产品，光缆的直径要比一般产品小得多。

微管主要是指能够事先进行敷设的HDPE、PVC的塑料管，被统称为母管。

微管微缆技术在实际进行施工的时候，主要是将气流从子管中吹到母管中，从而进行分批次的微型光缆的敷设工作。

本文主要从微管微缆技术背景概述、技术介绍、应用场景、推广方式以及意义分析方面入手，对微管微缆技术的具体情况和实际应用进行了全面细致的分析和说明。

【关键词】微管微缆技术应用效果现代科学技术在不断的更新和进步中，为不同行业的发展提供了良好的前提条件，促进了社会经济的持续发展。

信息技术在当前社会发展中占据较大比重，该项技术在实际使用过程中，需要铺设大量的光缆。

传统的管道光缆不仅需要面临较大的投资压力，建设的难度也较大，因而微管微缆技术应运而生。

微管微缆技术主要使用的是气吹敷缆的方式，有效降低了施工难度，同时还有效降低了施工的建设成本，在当前社会中的应用程度较高，且应用范围越来越广。

一、微管微缆技术的背景概述以往的敷设直埋光缆只能够对一条干线不断重复的方式进行建设，但是微管微缆技术技术的应用范围更加广泛，能够进行施工建设的方式也更加容易。

气吹光缆的方式，能够应用到不同或者多条干线的光缆敷设工程当中。

当前很多发达国家对于气吹光缆技术的应用十分普遍，且具有非常好的实用效果。

使用管道进行光缆的敷设在实际使用过程中具有较为明显的优势，同时也存在着一定的不足之处，主要是一根塑料管中只能够对一条光缆进行吹送，在实际进行施工时难免会出现一些问题，而使用微管微缆技术就能够有效解决此类问题。

二、微管微缆技术的技术介绍微管微缆技术在进行施工的时候，具有较为明显的优势，主要表现为：（1）能够服管道资源进行充分有效的利用。

微管能够容纳的微缆较多，实际施工进行当中，管道不会出现过于浪费的情况。

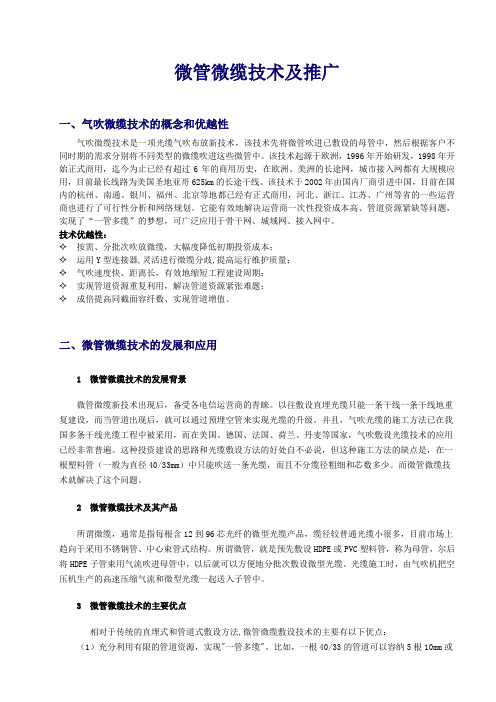

微管微缆技术及推广一、气吹微缆技术的概念和优越性气吹微缆技术是一项光缆气吹布放新技术，该技术先将微管吹进已敷设的母管中，然后根据客户不同时期的需求分别将不同类型的微缆吹进这些微管中。

该技术起源于欧洲，1996年开始研发，1998年开始正式商用，迄今为止已经有超过6年的商用历史，在欧洲、美洲的长途网，城市接入网都有大规模应用，目前最长线路为美国圣地亚哥625km的长途干线。

该技术于2002年由国内厂商引进中国，目前在国内的杭州、南通、银川、福州、北京等地都已经有正式商用，河北、浙江、江苏、广州等省的一些运营商也进行了可行性分析和网络规划。

它能有效地解决运营商一次性投资成本高、管道资源紧缺等问题，实现了“一管多缆”的梦想，可广泛应用于骨干网、城域网、接入网中。

技术优越性：✧按需、分批次吹放微缆，大幅度降低初期投资成本；✧运用Y型连接器,灵活进行微缆分歧,提高运行维护质量；✧气吹速度快、距离长，有效地缩短工程建设周期；✧实现管道资源重复利用，解决管道资源紧张难题；✧成倍提高同截面容纤数、实现管道增值。

二、微管微缆技术的发展和应用1 微管微缆技术的发展背景微管微缆新技术出现后，备受各电信运营商的青睐。

以往敷设直埋光缆只能一条干线一条干线地重复建设，而当管道出现后，就可以通过预埋空管来实现光缆的升级。

并且，气吹光缆的施工方法已在我国多条干线光缆工程中被采用，而在美国、德国、法国、荷兰、丹麦等国家，气吹敷设光缆技术的应用已经非常普遍。

这种投资建设的思路和光缆敷设方法的好处自不必说，但这种施工方法的缺点是，在一根塑料管（一般为直径40/33mm）中只能吹送一条光缆，而且不分缆径粗细和芯数多少。

而微管微缆技术就解决了这个问题。

2 微管微缆技术及其产品所谓微缆，通常是指每根含12到96芯光纤的微型光缆产品，缆径较普通光缆小很多，目前市场上趋向于采用不锈钢管、中心束管式结构。

所谓微管，就是预先敷设HDPE或PVC塑料管，称为母管，尔后将HDPE子管束用气流吹进母管中，以后就可以方便地分批次敷设微型光缆。

第10章 非开挖式敷管技术 271 所示。

图10-25 微管配件这些微管配件包括以下几种。

① 微管直接头：用于微管和微管之间的连接，接头是插式的，微管可以十分容易地进行连接。

其规格主要包括：4mm 、5mm 、7mm 、8mm 、10mm 、12mm 、14mm 。

② 微管密封端帽：微管敷设完毕后，空微管端头的封堵，防止泥沙和水进入管道。

其规格主要包括：4mm 、5mm 、7mm 、8mm 、10mm 、12mm 、14mm 。

③ 微管/微缆密封端帽：微缆敷设完毕后，微管和微缆之间的密封。

其规格主要包括：7mm 、10mm 。

④“Y ”形接头/“T ”形接头：用于微管的线路分歧并在分歧后恢复母管提供机械保护，全部配件可以拆分，安装简单，没有水密封功能。

其规格主要包括：40mm × 40mm × 25mm 、40mm × 40mm × 40mm 。

⑤ 微管变径接头：不同直径的微管连接。

其规格主要包括：7mm × 5mm 、8mm × 5mm 、10mm × 7mm 、10mm × 8mm 。

⑥ 微管堵水接头：光缆敷设完毕后，可以直接将微缆和微管封堵，防止微管破裂后，污水灌满整个管道。

⑦ 微管堵气接头：当微缆敷设完毕后，对微管段长进行气闭封堵。

● 了解各种气吹设备。

● 了解各种辅助配件。

10.1.6 微缆和微管的敷设技术1．气吹原理气吹敷设缆/管是利用机械推进器把微管束或微缆推进管道，同时空气压缩机把强大的气流通过气吹机的密封仓送进管道，这种高速流动的气流在缆和管的表面形成一种拖曳力，促使缆和管前进。

因此缆和管束在管道内是被气流推动前进的而不是被拉进管道的，如图10-26所示。

母管T 形接头母管Y 形接头。

一、微管微缆技术的概念所谓微管，就是用高密度聚乙烯材料制作成的一种微型塑料管道，外直径约为5-16mm，管壁厚度2mm，其内壁采用具有同步挤压的永久性固体润滑硅芯层，选择纵向导气槽（凹槽）结构，进一步降低了摩擦系数,适合气吹布放。

所谓微缆，通常是指每根含12到96芯光纤的微型光缆产品，缆径较普通光缆小很多，目前市场上趋向于采用不锈钢管、中心束管式结构。

微管微缆技术是一项光缆新技术，该技术先将微管穿入进已敷设的子管中，然后根据客户不同时期的需求分别将不同类型的微缆穿入这些微管中。

该技术起源于欧洲，1996年开始研发，1998年开始正式商用，迄今为止已经有超过6年的商用历史，在欧洲、美洲的长途网，城市接入网都有大规模应用，目前最长线路为美国圣地亚哥625km的长途干线。

该技术于2002年由国内厂商引进中国，目前在国内的杭州、南通、银川、福州、北京等地都已经有正式商用，河北、浙江、江苏、广州等省的一些运营商也进行了可行性分析和网络规划。

它能有效地解决运营商一次性投资成本高、管道资源紧缺等问题，实现了“一管多缆”的梦想，可广泛应用于骨干网、城域网、接入网中。

二、微管微缆技术的主要优点² 相对于传统的直埋式和管道式敷设方法,微管微缆敷设技术的主要有以下优点：（1）充分利用有限的管道资源，实现"一管多缆"。

比如，一根40/33的管道可以容纳5根10mm或10根7mm的微管，而一根10mm的微管可以容纳60芯的微缆，因此一根40/33的管道可以容纳300芯光纤，这样就加大了光纤的敷设密度,提高了管道的利用率。

（2）按需、分批次布放微缆，大幅度降低初期投资成本。

运营商可以根据市场的需求，分批吹入微缆,分期进行投资。

（3）实现管道资源重复利用，解决管道资源紧张难题，成倍提高同截面容纤数、实现管道增值。

，提供了较大的弹性扩容能力，大大满足了城市宽带业务对光纤的突发性需求。

（4）易于施工。

微管微缆系统技术简介概述微缆气吹（JETnet)技术是荷兰NKF光缆公司全球首创的光缆气吹布放技术，采用管道吹缆专用微型管道光缆气吹敷设工艺（即母管＋子管＋微缆敷设技术）。

该技术利用气吹敷缆的方法，先将微管吹进已敷设的母管中，然后根据客户需求，可分批次将微缆吹进微管中。

该技术可广泛应用于骨干网、城域网、接入网中。

一、JETnet 系统结构分析：图1：JETnet系统结构示意图JETnet 的基本组件就是“母管—子管—光缆”。

母管一般采用HDPE/硅芯管，也可采用PVC管，子管用HDPE材料挤制而成，光缆为微型中心管式光缆。

（一）母管：母管直径HDPE 母管有φ25mm、φ32mm、φ40mm、φ50mm、φ63mm 几个规格。

母管的功能是引导和保护含有微缆的微管不被损坏。

为了确保微管顺利吹入母管，母管必须能够承受必要的压力。

同时母管内壁必须光滑、干燥和清洁，可以减少微管敷设时和母管之间的摩擦系数。

（二）微管：子管直径有φ7mm和φ10mm两种规格。

1.微管的类型：微管是气吹系统的一个重要的组成部分。

在微缆敷设前微管必须先敷设到目的地，并且要求一次性敷设到位。

因为纽绞的问题，在一根母管内的微管是不能分批敷设的。

微管在制作工艺等方面具有较高的技术含量，其内壁采用具有同步挤压的永久性固体润滑硅芯层，选择纵向导气槽（凹槽）结构，进一步降低了摩擦系数。

目前国外的微管按结构区分大约有三种：（1）集束管：有点象我们市话管道上常用的蜂窝管，是由微管束和外护套两部分在厂家组合而成，但是微管和微管之间是不连接的，可以有相对的位移。

集束管的优点在于管道的密度高，可以在有效的空间内容纳最多的微管。

缺点是灵活性较差，管道连接不方便。

（2）微管束：它是利用微管超级气吹机 (SUPERJET MD)根据母管的内径尺寸将一定数量的微管束吹进已经敷设好的母管内，根据气吹原理，微管束不能填充整个管道，因此微管和母管之间需要有一定的空间，这种空间同时增强了微管的机械强度，保证了母管在发生轻度变形时，不会直接影响到微管。

微管和微缆的敷设设备和技术瑞士波立门特公司微管，微缆技术的发展：今天光纤通路网络的需求得到了飞速的发展，特别是具有连接和升级能力的灵活网络。

一种新的网络方式正在替代现有的光纤网络。

基于普通气吹机（CABLE JET ®）和超级气吹机（SUPER JET ®）的工作原理，新的敷设方法和设备在普通气吹机和超级气吹机的技术上发展到了微管和微缆气吹机，这些设备被称为超级微管气吹机（SUPER JET MD ），袖珍气吹机（MINI JET ®） 和微缆气吹机（MICRO JET ®）。

微管和微缆的意思是：首先将微管敷设进入保护管道，然后用微缆气吹机将微缆敷设进入这些微管。

最后通过这些微缆将客户（FTTH ）和端点连接。

一般来说微管有两种类型：例如，微管束或集束管，集束管道是将微管束包装在一个保护外套内。

没有一个统一的标准，主要根据传输线路的设计，如今已经出现了大量的不同类型的微管，微管的型号主要来源于各个厂家不同的概念。

关于微缆/微纤的安装，这些大量的不同类型的数据传输线正在被划分为2大类：光纤束或微缆。

光纤束本身没有任何强度和硬度，一种微缆气吹机（MICRO JET ®）的改进型已经发明。

典型光纤束的直径范围从1到3mm 。

微缆具有较结实的结构，它们本身具有强度和硬度。

典型的微缆直径范围从3到6.5mm 。

在这本微管和微缆手册中，将分别介绍光纤束和微缆的安装。

微管用微管和微缆的敷设设备和技术安装微管，目前有两种基本的方法：一种方法，是将由单根微管组合成的微管束安装进管道线路，另一种方法，是先将微管束包装在一个保护外套内，也就是集束管，然后安装进管道线路。

气吹微管束将现有的液压超级气吹机或气动超级气吹机通过一些特殊配件的安装，可以直接升级为微管气吹机（SUPER JET MD ），可以将微管束安装进入外径最高可达63mm 的保护管内。

许多微管束的构造已经被发展到符合现代网络通道概念的需求。
