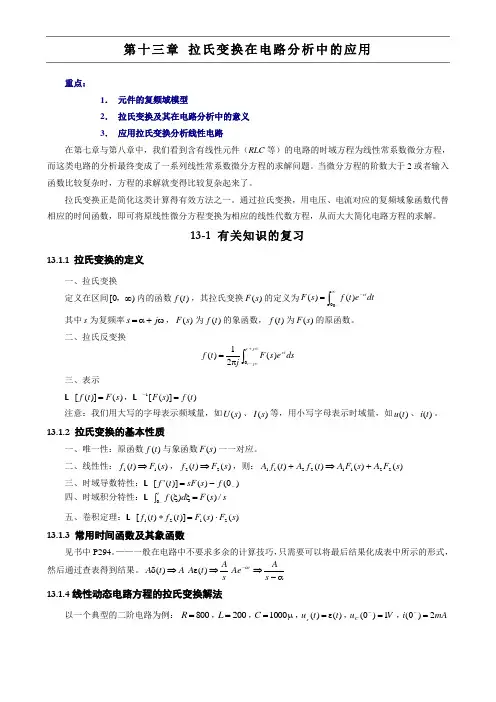

拉氏变换在电路分析中的应用

拉氏变换与电路设计计算
要用好拉氏变换，先了解S的物理含义和其用途。

信号分析有时域分析、频域分析两种，时域是指时间变化时，信号的幅值和相位随时间变化的关系；频域则是指频率变化时，信号的幅值和相位随时间变化的关系；而S则是连接时域与频域分析的一座桥梁。

在电路中，用到的线性元件为阻性，用R表示；用到的非线性元件，主要指感性特性和容性特性，分别用SL和1/SC表示，然后将其看成一个纯粹的电阻，只不过其阻值为SL（电感）和1/SC（电容）；
其他特性（如开关特性）则均可通过画出等效电路的方式，将一个复杂的特性分解成一系列阻性、感性、容性相结合的方式。

并将其中的感性和容性分别用SL和1/SC表示。

然后，就可以用初中学过的电阻串、并联阻抗计算的方式来进行分压、分流的计算，这当然很简单了。

计算完后，最后一定会成一个如下四种之一的函数：Vo=Vi（s） --------------------（1）
Io=Vi（s） --------------------（2）
Vo=Ii（s） --------------------（3）
Io=Ii（s） --------------------（4）
下一步，如果是做时域分析，则将S=d/dt代入上述1-4其中之一的式子中，随后做微分方程的求解，则可求出其增益对时间的变化式 G（t）；
而如果做的是频域分析，则将S=jw代入上述1-4其中之一的式子中，随后做复变函数方程的求解，则可求出其增益对时间的变化式 G（w）、和相位对时间的变化式θ（w）；
至于求出来时域和频域的特性之后，您再想把数据用于什么用途，那就不是我能关心得了的了。

例子：。

电路元件拉氏变换拉氏变换是电路分析中常用的数学工具，用于描述电路元件在时域和频域之间的转换关系。

本文将介绍拉氏变换的基本概念、性质和应用，以及在电路分析中的具体应用案例。

一、拉氏变换的基本概念和性质1. 拉氏变换的定义拉氏变换是一种将时域函数转换为复频域函数的数学工具。

对于一个时域函数f(t)，其拉氏变换F(s)定义为：F(s) = L{f(t)} = ∫[0,∞) e^(-st) f(t) dt其中，s是复变量，表示频域的频率。

2. 拉氏变换的性质拉氏变换具有线性性质，即对于任意常数a和b，有：L{af(t) + bg(t)} = aF(s) + bG(s)其中，F(s)和G(s)分别是f(t)和g(t)的拉氏变换。

拉氏变换还具有平移性质、尺度性质、微分性质、积分性质等。

这些性质使得我们可以通过拉氏变换来简化复杂的电路分析问题。

二、拉氏变换在电路分析中的应用1. 线性电路分析拉氏变换在线性电路的分析中起到了至关重要的作用。

通过将电路中的电压和电流信号进行拉氏变换，可以将微分方程转化为代数方程，从而简化电路分析的过程。

例如，对于一个RC电路，可以通过拉氏变换将微分方程转化为代数方程，进而求解电路的响应。

2. 信号处理拉氏变换在信号处理领域也有广泛的应用。

通过将信号进行拉氏变换，可以将时域的信号转化为频域的信号，从而分析信号的频谱特性。

例如，在音频处理中，可以通过拉氏变换将声音信号转化为频域信号，进而进行音频滤波、降噪等处理。

3. 控制系统分析拉氏变换在控制系统的分析与设计中也起到了重要的作用。

通过将控制系统的微分方程进行拉氏变换，可以得到系统的传递函数，进而分析系统的稳定性、频率响应等特性。

例如，在机器人控制系统中，可以通过拉氏变换分析系统的动态响应，从而设计合适的控制策略。

三、拉氏变换的应用案例以一个简单的RL电路为例，分析其拉氏变换在电路分析中的应用。

假设电路中的电压源为v(t)，电感为L，电阻为R。

拉氏变换常用公式拉氏变换是一种重要的数学工具，常被用于信号处理、系统分析、电路设计等领域。

在进行拉氏变换时，我们常用到一些常用的公式，这些公式是解决问题的关键。

本文将介绍一些常用的拉氏变换公式，以及其在实际应用中的意义和用法。

1. 基本定义拉氏变换是一种将时域函数转换为复频域函数的方法。

它定义如下：F(s) = L{f(t)} = ∫[0,∞)e^(-st) f(t) dt其中，F(s)表示拉氏变换结果，L表示拉氏变换算子，f(t)表示时域函数，s表示复频域变量。

2. 常见公式以下是一些常用的拉氏变换公式：2.1 常数函数L{1} = 1/s2.2 单位阶跃函数L{u(t)} = 1/s2.3 指数函数L{e^(at)} = 1/(s-a)，其中a为常数2.4 正弦函数L{sin(at)} = a/(s^2 + a^2)2.5 余弦函数L{cos(at)} = s/(s^2 + a^2)2.6 钟形函数L{rect(t)} = 1/sinc(s/2)，其中sinc(x) = sin(x)/x2.7 基本运算拉氏变换具有一些基本运算规则，如时移、倍乘和微分等。

这些运算可以用于求解更复杂的函数对应的拉氏变换。

详细的运算规则可以参考相应的数学教材。

3. 实际应用拉氏变换在信号处理、系统分析和电路设计等领域有着广泛的实际应用。

3.1 信号处理在信号处理中，常常需要对信号进行滤波、频域分析等操作。

通过将信号进行拉氏变换，可以将复杂的时域信号转换为频域函数，便于对信号特性的分析和处理。

3.2 系统分析拉氏变换在系统分析中有着重要的作用。

通过将系统的输入和输出进行拉氏变换，可以得到系统的传递函数，进而分析系统的频率响应、稳定性等性质。

3.3 电路设计在电路设计中，拉氏变换可以用于求解电路的导纳、阻抗等参数。

通过将电路的输入和输出进行拉氏变换，可以得到电路的传输函数，进而进行电路的设计和优化。

综上所述，拉氏变换是一种重要的数学工具，广泛应用于信号处理、系统分析、电路设计等领域。

电路分析中拉氏变换如何理解与计算拉氏变换是一种在电路分析中常用的数学工具，用于将微分方程转换为代数方程，从而简化电路分析的过程。

它基于拉氏变换的定义和拉氏变换的性质进行计算。

下面将详细介绍拉氏变换的概念、计算方法以及其在电路分析中的应用。

一、拉氏变换的概念与定义1.拉氏变换的定义拉氏变换是一种线性、时不变的积分变换，它将一个函数f(t)转换为复数域的函数F(s)。

拉氏变换定义如下：F(s) = L{f(t)} = ∫[e^(-st) * f(t)] dt其中，f(t)是定义在t≥0时间域上的函数，F(s)是定义在复平面上的函数，s=σ+jω是一个复数，σ和ω分别表示实部和虚部。

2.拉氏变换的性质拉氏变换具有一些重要的性质，这些性质是进行拉氏变换计算的基础。

以下是几个常用的性质：线性性质：对于常数a和b，以及函数f(t)和g(t)，有L{a*f(t)+b*g(t)}=a*F(s)+b*G(s)。

时延性质：对于函数f(t)和其时延h(t)=f(t-τ)，有L{h(t)}=e^(-sτ)*F(s)。

因果性质：对于定义在t≥0时间域上的函数f(t)，如果f(t)=0当t<0，那么F(s)只在Re(s)>σ0的区域存在，其中σ0是f(t)中所有极点的实部的最大值。

二、拉氏变换的计算方法在实际计算中，为了将一个函数f(t)进行拉氏变换，通常需要先将其分解为更简单的函数的组合。

常用的计算方法有积分法、查表法和拉氏变换的性质。

1.积分法积分法是根据拉氏变换的定义进行计算，将函数 f(t) 乘以 e^(-st) 后积分。

这种方法适用于简单的函数，如指数函数、幂函数等。

2.查表法拉氏变换的常见函数对应关系可以通过查找拉氏变换表来获得。

在查表法中，将函数f(t)的拉氏变换直接从表格中找到。

这种方法适用于常见函数的变换计算，如单位阶跃函数、脉冲函数等。

3.拉氏变换的性质根据拉氏变换的性质，可以将一个复杂的函数分解成多个简单的函数，然后利用已知的变换对这些简单函数进行变换。

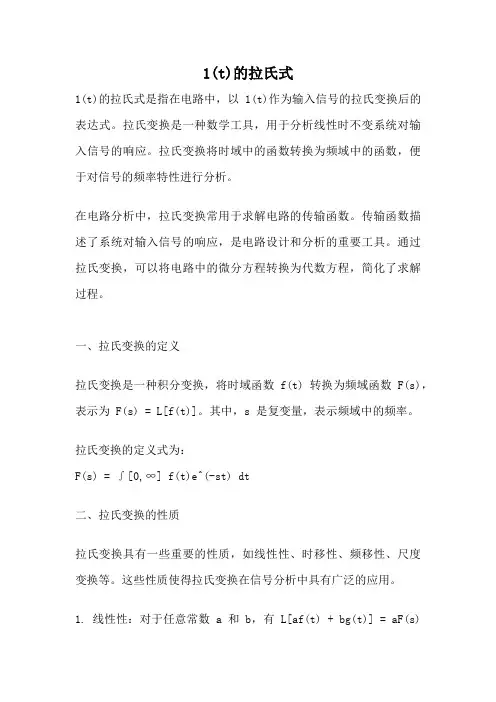

1(t)的拉氏式1(t)的拉氏式是指在电路中，以1(t)作为输入信号的拉氏变换后的表达式。

拉氏变换是一种数学工具，用于分析线性时不变系统对输入信号的响应。

拉氏变换将时域中的函数转换为频域中的函数，便于对信号的频率特性进行分析。

在电路分析中，拉氏变换常用于求解电路的传输函数。

传输函数描述了系统对输入信号的响应，是电路设计和分析的重要工具。

通过拉氏变换，可以将电路中的微分方程转换为代数方程，简化了求解过程。

一、拉氏变换的定义拉氏变换是一种积分变换，将时域函数 f(t) 转换为频域函数 F(s)，表示为 F(s) = L[f(t)]。

其中，s 是复变量，表示频域中的频率。

拉氏变换的定义式为：F(s) = ∫[0,∞] f(t)e^(-st) dt二、拉氏变换的性质拉氏变换具有一些重要的性质，如线性性、时移性、频移性、尺度变换等。

这些性质使得拉氏变换在信号分析中具有广泛的应用。

1. 线性性：对于任意常数 a 和 b，有 L[af(t) + bg(t)] = aF(s)+ bG(s)。

2. 时移性：若 f(t) 的拉氏变换为 F(s)，则 e^(at)f(t) 的拉氏变换为 F(s-a)。

3. 频移性：若 f(t) 的拉氏变换为 F(s)，则 f(t-a) 的拉氏变换为 e^(-as)F(s)。

4. 尺度变换：若 f(t) 的拉氏变换为 F(s)，则 f(at) 的拉氏变换为 (1/a)F(s/a)。

三、拉氏变换在电路分析中的应用拉氏变换在电路分析中具有重要的应用价值。

通过拉氏变换，可以将电路中的微分方程转换为代数方程，从而简化了求解过程。

以一个简单的RLC电路为例，假设电路中的电感 L、电阻 R 和电容C 分别为 1 H、1 Ω 和 1 F，输入信号为 i(t) = 1(t) A。

我们可以通过拉氏变换求解电路中的电流响应。

根据电路的基本原理和欧姆定律，可以建立电路的微分方程：L(di(t)/dt) + Ri(t) + (1/C)∫[0,t] i(τ)dτ = 1(t)对上式两边同时进行拉氏变换，得到：sLI(s) + RI(s) + (1/C)(1/s)I(s) = 1/s整理后，可以得到电路中的电流 I(s) 的拉氏变换表达式：I(s) = 1/(s^2L + sR + 1/C)通过拉氏逆变换，可以将 I(s) 转换回时域中的函数 i(t)，从而得到电路中的电流响应。

拉氏变换作用
拉普拉斯变换是一种重要的数学工具，用于在时间域和频率域之间进行转换。

它在工程、物理、控制论和通信等领域中扮演着至关重要的角色。

拉普拉斯变换是一种基于时间域的信号分析方法，它把时域信号转换成其在复频率域上的表示。

通过这种变换，我们可以获得信号的频率响应，用于分析电路、控制系统、信号传输和滤波器的性能。

拉普拉斯变换是傅里叶变换的推广，它在实际问题中更常用，因为它对于含有复杂极点和零点的系统也可以进行分析。

在控制论中，拉普拉斯变换起着关键作用，主要用于分析控制系统的性能、设计控制器，并评价控制系统的稳定性。

控制系统中一般包含信号输入、系统、反馈环节和输出等组成部分，通过拉普拉斯变换，我们可以把控制系统转换为一个复杂的代数方程，并通过求解来计算控制系统的稳态误差、稳定性和响应速度等性能。

拉普拉斯变换也在电路分析领域中得到广泛应用。

它对于不稳定的电路、交流电路和数字电路都有很好的适用性。

拉普拉斯变换可以将电路中的电流、电压等信号转换为复频率域上的表示，从而可以获得电路的频率响应和传递函数，用于分析电路的性能、稳定性和频率选择特性等。

在物理学中，拉普拉斯变换经常用于求解偏微分方程的初值问题，比如热传导方程、波动方程等。

将偏微分方程变换为拉普拉斯域上的代数方程之后，可以通过求解代数方程来解决偏微分方程的初值问题。

拉普拉斯变换也在信号处理领域中得到广泛应用。

它可以用于滤波器的设计、压缩编码和误差校正等。

通过拉普拉斯变换，我们可以分析信号在频率域上的响应，选择合适的滤波器和算法，从而对信号进行处理和增强。

拉氏变换定义拉氏变换是数学中的一种重要工具，广泛应用于信号与系统、控制理论、电路分析等领域。

它是将时域信号转换为复频域信号的一种方法，可以用于分析信号的频谱特性、系统的稳定性以及系统的传递函数等问题。

拉氏变换的定义如下：设函数f(t)在区间[0,∞)上绝对可积，即∫|f(t)|dt<∞，则称函数F(s) = L{f(t)}=∫f(t)e^(-st)dt为f(t)的拉氏变换，其中s为复变量。

通过拉氏变换，我们可以将一个复杂的时域信号转换为在复频域中的表示，从而更方便地进行分析。

通过对拉氏变换的运算和性质的研究，我们可以得到许多有用的结论和定理，进而解决各种与信号与系统相关的问题。

拉氏变换的一个重要性质是线性性质。

即对于任意常数a和b，以及函数f(t)和g(t)，有L{af(t) + bg(t)} = aF(s) + bG(s)。

这个性质使得我们可以将复杂的信号分解为更简单的部分进行处理，从而简化问题的求解过程。

拉氏变换还有平移性质和尺度变换性质。

平移性质表明，如果f(t)的拉氏变换为F(s)，则e^(-at)f(t)的拉氏变换为F(s+a)。

尺度变换性质表明，如果f(at)的拉氏变换为F(s)，则f(t)的拉氏变换为(1/a)F(s/a)。

这两个性质使得我们可以通过对信号进行平移和尺度变换，来获得不同频率和幅度的信号的拉氏变换。

拉氏变换还有微分和积分性质。

微分性质表明，如果f(t)的导数为f'(t)，则f'(t)的拉氏变换为sF(s) - f(0)。

积分性质表明，如果f(t)的积分为∫f(t)dt，则∫f(t)dt的拉氏变换为F(s)/s。

这两个性质使得我们可以通过对信号进行微分和积分操作，来得到信号的导数和积分的拉氏变换。

拉氏变换的应用非常广泛。

在信号与系统中，我们可以利用拉氏变换来分析信号的频谱特性，如频率响应、带宽等。

在控制理论中，拉氏变换可以用于分析系统的稳定性和动态响应。

电阻的拉氏变换电阻是电路中常见的元件，对于理解电路分析和信号处理具有重要意义。

拉氏变换是一种数学工具，能够将电阻的时域特性转换为频域特性，从而方便地进行电路分析和设计。

本文将介绍电阻的拉氏变换的定义、数学表达式、应用实例以及局限性和改进方向。

一、电阻的拉氏变换的定义和意义电阻的拉氏变换是指将电阻的时域电压-电流关系转换为频域电压-电流关系的过程。

在电路分析中，电阻的拉氏变换有助于简化电路，降低问题的复杂度。

通过拉氏变换，我们可以将电阻的时域响应转化为频域响应，从而更直观地分析电路中的信号传输和滤波特性。

二、电阻的拉氏变换的数学表达式电阻的拉氏变换基于欧姆定律，其数学表达式为：Z(s) = ωR × s / (s^2 + ω^2)其中，Z(s)表示电阻的拉氏变换后的阻抗，ω表示角频率，R表示电阻值，s表示拉普拉斯变换变量。

通过这个数学表达式，我们可以将电阻的时域电压-电流关系转换为频域电压-电流关系。

三、电阻的拉氏变换的应用实例1.滤波器设计：利用电阻的拉氏变换，可以方便地设计一阶、二阶滤波器，如低通、高通、带通和带阻滤波器。

2.电路分析：在复杂电路中，利用电阻的拉氏变换可以将多个电阻元件简化，便于分析电路的稳定性、传输特性等。

3.信号处理：在信号处理领域，电阻的拉氏变换可以用于分析信号的频率特性，如信号的幅度、相位等。

四、电阻的拉氏变换的局限性和改进方向1.局限性：电阻的拉氏变换适用于线性、时不变电路，对于非线性、时变电路分析效果较差。

2.改进方向：研究适用于非线性、时变电路的拉氏变换方法，以及将电阻的拉氏变换与其他数学方法相结合，以提高电路分析和信号处理的效率。

总之，电阻的拉氏变换是一种实用的电路分析和信号处理方法，能够简化电路问题，提高分析效率。

电路分析中拉⽒变换怎么理解？这个我很知道了。

我的学⽣认真听课的都不怕这个1.先要了解拉⽒变换为什么会⽤在电路分析。

拉⽒变换在数学⾥可以⽤来间接地求解线性常系数微分⽅程（组），《现代控制理论》就是这应⽤。

当然还有别的⽤处，⽐如概率论⾥“矩母函数”等等。

在电路与系统中，动态电路（有电容电感的往往是这样）可以⽤线性常系数微分⽅程描述。

请⾃⾏复习⼀阶⼆阶电路的时域求解。

因此，从概念上讲，电路分析使⽤拉⽒变换可以接受。

此图是西交邱关源课件，有错！这数学太烂了2.⼀定要清楚，（集总参数）线性电路分析实际上是基尔霍夫定律和伏安关系（VCR）的综合应⽤。

电路分析最给⼒的⽅法是回路法和节点法。

其中需要两对概念⾃阻互阻，⾃导互导。

求解电阻电路只要⽤观察法⼀下就能写出线性代数⽅程组。

动态电路必须服从基尔霍夫（KL）的约束，这不⽤强调。

重要的是，动态元件L、C的VCR的时域形式是微积分。

请⽴刻思考，节点法回路法为什么不能⽤在时域？理由是，你说说，在时域内考虑，⼀个电阻串联⼀个电容，⾃阻或者互阻是什么？ 事实上，需要建⽴频域或者复频域的阻抗和导纳的概念。

请对⽐正弦稳态电路如何使⽤节点法和回路法。

对，只要建⽴相量形式的KL和VCR。

有了这个形式，称为相量模型，电阻电路的绝⼤多数分析法就直接推⼴到正弦稳态电路，⽐如阻抗串并联，节点法回路法，最⼤功率等等。

但是相量法只能求出正弦稳态解，不能求出带有指数函数的暂态解。

不论稳态暂态，都是微分⽅程的解。

然⽽，⾼阶电路列写微分⽅程求解都有困难，于是拉⽒变换就登场了：间接求解。

但不是先列写微分⽅程。

现在，虽然问题不再是仅仅求稳态解，但推⼴的思路与相量法完全⼀样。

粗略说，只要建⽴运算模型，就是取拉⽒变换后的KL和VCR。

然后再反变换。

你明⽩了，拉⽒变换⽐相量法⽤途更⼴泛。

然⽽，处理正弦稳态毫⽆疑问都是相量法，所谓“因为相量法专注于正弦稳态，所以专业” 。

3.好了，既然要对KL和VCR取拉⽒变换，那么，对应的，拉⽒变换的线性性质和微分性质是第⼀位重要的性质。

电阻的拉氏变换电阻的拉氏变换是电路分析中的一个重要工具，它将复杂的电阻电路问题转化为更易于处理的复数域问题。

拉氏变换是一种数学变换，它可以将时域上的信号转换为频域上的信号，从而方便我们分析电路的频率特性。

拉氏变换的基本公式为：Z = 1 / (s^2 + ω^2)其中，Z表示阻抗，s表示复频率，ω表示角频率。

这个公式表明，电阻的拉氏变换与其阻抗有关，而阻抗又与频率有关。

在电路分析中，电阻的拉氏变换具有广泛的应用。

例如，当我们需要分析一个包含多个电阻的复杂电路时，可以通过电阻的拉氏变换将问题简化。

假设我们有一个电路，其中包含一个电阻R和一个电感L，电路的电压为V。

我们可以用拉氏变换的方法分析这个电路的频率响应。

首先，我们对电压V和电流I进行拉氏变换，得到：V(s) = V0 * s^(-1)I(s) = I0 * s^(-1)然后，根据欧姆定律，我们可以得到：R(s) = V(s) / I(s) = V0 * s^(-2) / I0这样，我们就将一个复杂的电路问题转化为了一个简单的拉氏变换问题。

通过分析R(s)，我们可以得到电路的频率响应特性。

在工程实践中，电阻的拉氏变换应用广泛。

例如，在通信系统中，信号传输线上的电阻会影响信号的传输质量。

通过分析传输线的电阻拉氏变换，可以优化系统的设计，提高信号传输的稳定性。

另外，在电力系统中，电阻的拉氏变换也被用于分析变压器、电缆等设备的电气特性。

总之，电阻的拉氏变换是电路分析中的一种重要方法，它在工程实践中具有广泛的应用。

通过掌握电阻的拉氏变换，我们可以更好地分析和解决复杂的电路问题，提高系统的性能和稳定性。

Laplace变化在有源滤波器电路仿真中的应用与研究刘德全【摘要】拉氏变换(Laplace)是控制工程应用中的一种基本的数学方法,时间函数的导数或者微分运算经过Laplace变换后转换为复变量s域的代数运算.据此,在电路分析中,元器件的伏安特性关系可以在复频域中进行表示,即电阻元器件U(s)=RI(s)或者I(s)=GU(s).电感元器件U(s)=SLI(s)-Li(0_)或者I(s)=1/SLU(s)+1/Li(0_),电容元器件I(s)=SCU(s)-CU(0_)或者U(s)=1/SCI(s)+1/SU(0_),这样就可以利用Laplace变换分析电路了.但对于复杂运算放大器构成的电路求解的Laplace变换的分析还比较,提出基于Laplace变换的运算放大器分析方法.【期刊名称】《现代计算机（专业版）》【年(卷),期】2016(000)023【总页数】3页(P32-34)【关键词】Laplace;电路仿真;s域;运算放大器【作者】刘德全【作者单位】宁夏师范学院,固原756000【正文语种】中文Laplace变换在《电路》、《自动控制原理》、《信号与系统》等课程［1-8］以及实验中应用非常广泛，但其应用思路先给出电路图，按照电路模型将时域中的电路利用相关的复频域电路模型代替，利用一定的定理进行求解分析。

王瑜［9］浅谈了积分变换在电路分析中的应用，积分变换中的傅里叶变化和拉普拉斯变换在电路中应用非常广泛，对于直流电路中，在时域分析电路比较简单，但是如果在正弦稳态电路中，利用复阻抗求解电路非常的难，利用向量法求解应用而生，在复频域进行求解。

对于非正弦信号可由傅里叶变换转换成直流分量和有限项的正弦信号，这样就可以用相量法进行求解，但相量法求解也很麻烦，这时就将jω=s代替，形成拉普拉斯变换。

拉普拉斯变换比相量法求解更简单。

蒋鹏、陈元莉［10］研究了拉普拉斯变换在线性动态电路分析的应用，拉普拉斯解线性动态电路优点很多，除了将时间函数的导数或者微分运算经过Laplace变换后转换为复变量s域的复频域响应，另外Laplace变换式中换包含了动态元器件的初始条件值，这样使动态电路的系统的全解一步求解，因此Laplace变化是分析复杂线性动态电路的有效工具。
