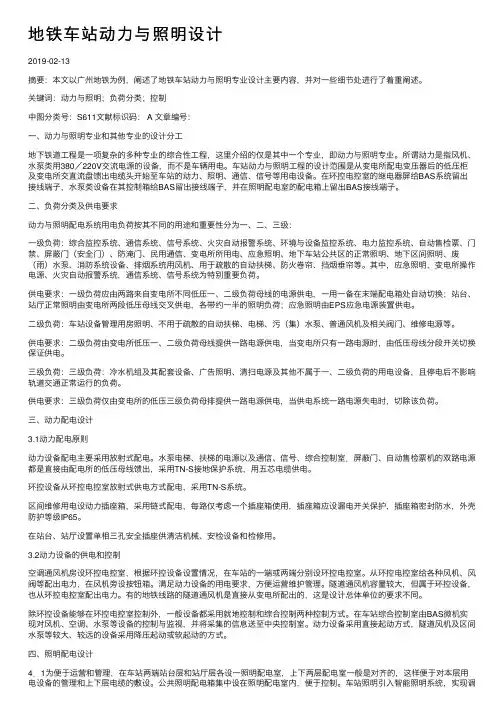

浅谈地铁车站动力照明系统设计1 动力照明系统设计内容车站的动力照明系统设计范围主要包括从变电所配电变压器后的低压柜及变电所交直流盘馈出的电缆头至车站的动力、照明、通信、信号等用电设备。
车站动力照明系统采用380V三相五线制、220V单相三线制方式供电。
系统范围大致包括站台层、站厅层和设备及管理用房的环控、排水、消防、电梯、自动扶梯、自动售检票及通信、信号、站控室等系统动力设备的供配电和车站环控室所供配电设备的电控控制。
2 负荷分级及配电要求2.1 动力负荷分级2.1.1 一级负荷：火灾自动报警系统设备、消防水泵及消防水管电保温设备、防排烟风机及各类防火排烟阀、防火（卷帘）门、消防疏散用自动扶梯、消防电梯、主排水泵、雨水泵、防淹门及火灾或其他灾害仍需使用的用电设备；通信系统设备、信号系统设备、综合监控系统设备、电力监控系统设备、环境与设备监控系统设备、门禁系统设备、安防设施；自动售检票设备、站台门设备、变电所操作电源、供暖区的锅炉房等设备。
火灾自动报警系统设备、环境与设备监控系统设备、专用通信系统设备、信号系统设备、变电所操作电源为一级负荷中特别重要负荷。
2.1.2 二级负荷：乘客信息系统、变电所检修电源、普通风机、排污泵、电梯、非消防疏散用自动扶梯和自动人行道等设备。
2.1.3 三级负荷：区间检修设备、附属房间电源插座、车站空调制冷及水系统设备、清洁设备、电热设备、培训及模拟系统等设备。
2.2 照明负荷分级2.2.1 一级负荷：应急照明、地下站厅站台等公共区照明、地下区间照明，地下车站及区间的应急照明为一级负荷中特别重要负荷。
2.2.2 二级负荷：地上站厅站台等公共区照明、附屬房间照明、变电所电缆夹层、站台板下、电缆通道照明。
2.2.3 三级负荷：广告照明。
2.3 配电要求2.3.1 一级负荷：双电源双回线路供电，电源分别由降压变电所的两段低压母线接引，在末端配电箱处自动切换。
一级负荷中特别重要的负荷，应增设应急电源，并严禁其他负荷接入。
关于地铁车站低压动力及照明系统工程的探讨摘要：在城市化快速发展背景下，城市交通压力不断上升，地铁凭借其独特的优势和高科技的投入，建设规模不断扩大。
其中，低压动力及照明系统是确保地铁正常运行的核心设备，成为地铁车站建设的重要组成部分。
为此，文章对地下车站动力及照明系统的设计及做法工程进行分析和总结，对后续地铁工程施工具有一定的意义。
关键词：地铁；供电系统；动力照明；设计；接地1 低压动照系统概述为风机、水泵、车站设备等传动设备以及通信、信号、综合监控、自动售检票等弱电系统、照明设备提供一次电源及二次控制。
1.1负荷分类按照负荷分类可分成四大类，具体包括动力设备、照明设备、弱电设备、便民设备。
其中动力设备包括各类风机、水泵、电梯、电扶梯、卷帘门、电动阀门等小动力设备；照明设备包括一般照明、应急照明、导向照明、广告照明、安全照明等；弱电设备包括通信、信号、AFC、 FAS、BAS、综合监控、站台门等；便民设备分类包括自动售货机、ATM机、自动查询机等各类便民设备设施。
1.2负荷分级根据环控动力的重要性将其进行分类，分别划分为一、二、三级，其中一级负荷包括FAS、消防水泵、防排烟风机及各类防火排烟阀、防火（卷帘）门、疏散用自动扶梯、应急照明、废水泵、通信、信号、ISCS、电力监控系统设备、BAS、ACS、安防设施；AFC、站台门设备、变电所操作电源、应急照明、地下站厅站台等公共区照明、地下区间照明、区间射流风机等重要负荷。
二级负荷包括变电所检修电源、高架车站公共区照明、高架区间照明、设备管理房照明、排污泵、普通风机、电梯、非消防疏散用自动扶梯等较重要负荷。
三级负荷包括广告照明、冷水机组区间检修设备、电热设备、清洁机械、便民服务设施等及其它不属于一、二级负荷的用电设备，停电后也不会对轨道交通正常运行的负荷产生影响。
2 设计原则在动力系统设计过程中，动力配电采用放射式和树干式相结合，并以放射式为主的配电方式。
《浅谈地铁车站动力照明系统的设计》摘要：本文根据分析了我国地铁的现状，讨论了地铁设计原则，系统设计重点等，希望能够从他人那里汲取有价值的想法，并为地铁设计提供帮助，二级负荷包括高架车站公共区域的一般照明和分区照明，VRV系统，设备区域和管理区域的照明，排污泵，通用风扇及相关阀門，电梯，非疏散自动扶梯等，根据用途，地铁照明灯可分为工作照明，节能照明，应急照明和广告照明等刘恒摘要：本文简单介绍了地铁照明系统设计范围和内容，包含一级负荷二级负荷和三级负荷，分析了动力照明系统设计的基本原则和动力配电设计原则，应遵循压降控制指标原则，电力设备的供电方式应主要是放射状，阐述了照明种类和照明配电系统设计，主要由普通照明和应急照明组成，而为了完成正常的供电，车站应配备电池室，照明系统的电源应具备将自动切换为应急照明线路电池电源的功能。
关键词：动力照明系统;地铁车站;设计地铁因其作为一种交通量大，速度快，安全，准时，环保，节能和土地利用的运输方式，受到各国的青睐。
电力和照明系统是地铁机电系统的重要组成部分，发展迅速。
本文根据分析了我国地铁的现状，讨论了地铁设计原则，系统设计重点等，希望能够从他人那里汲取有价值的想法，并为地铁设计提供帮助。
1.设计范围和内容地铁照明系统设计内容主要包括：电站电力及照明设备的配电与控制设计;电力照明设备选型及安装设计;电缆（线）的选择和敷设;防雷接地和安全设计。
根据2013年版地铁设计规范进行相关学科的接口协调设计，地照明系统是车站及其附近半部范围内的电力照明设备的配电。
依据地铁地面站的用途和重要性，以车站400V开关柜的出线端子为接口，将机电设备的电气负载和地铁地面照明分为三个等级。
一级负荷包括特别重要的Fas，BAS，通信，信号，变电站运行电源，应急照明，以及消防系统设备等等。
二级负荷包括高架车站公共区域的一般照明和分区照明，VRV系统，设备区域和管理区域的照明，排污泵，通用风扇及相关阀門，电梯，非疏散自动扶梯等。

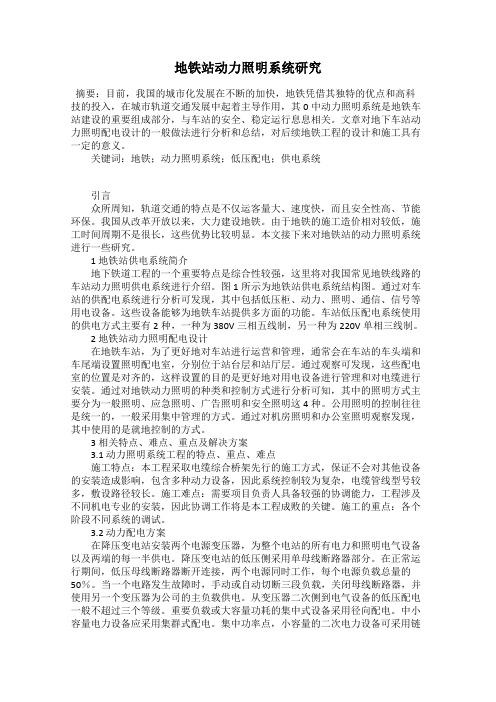

地铁站动力照明系统研究摘要：目前，我国的城市化发展在不断的加快，地铁凭借其独特的优点和高科技的投入，在城市轨道交通发展中起着主导作用，其0中动力照明系统是地铁车站建设的重要组成部分，与车站的安全、稳定运行息息相关。
文章对地下车站动力照明配电设计的一般做法进行分析和总结，对后续地铁工程的设计和施工具有一定的意义。
关键词：地铁；动力照明系统；低压配电；供电系统引言众所周知，轨道交通的特点是不仅运客量大、速度快，而且安全性高、节能环保。
我国从改革开放以来，大力建设地铁。
由于地铁的施工造价相对较低，施工时间周期不是很长，这些优势比较明显。
本文接下来对地铁站的动力照明系统进行一些研究。
1 地铁站供电系统简介地下铁道工程的一个重要特点是综合性较强，这里将对我国常见地铁线路的车站动力照明供电系统进行介绍。
图1所示为地铁站供电系统结构图。
通过对车站的供配电系统进行分析可发现，其中包括低压柜、动力、照明、通信、信号等用电设备。
这些设备能够为地铁车站提供多方面的功能。
车站低压配电系统使用的供电方式主要有2种，一种为380V三相五线制，另一种为220V单相三线制。
2 地铁站动力照明配电设计在地铁车站，为了更好地对车站进行运营和管理，通常会在车站的车头端和车尾端设置照明配电室，分别位于站台层和站厅层。
通过观察可发现，这些配电室的位置是对齐的，这样设置的目的是更好地对用电设备进行管理和对电缆进行安装。
通过对地铁动力照明的种类和控制方式进行分析可知，其中的照明方式主要分为一般照明、应急照明、广告照明和安全照明这4种。
公用照明的控制往往是统一的，一般采用集中管理的方式。
通过对机房照明和办公室照明观察发现，其中使用的是就地控制的方式。
3 相关特点、难点、重点及解决方案3.1 动力照明系统工程的特点、重点、难点施工特点：本工程采取电缆综合桥架先行的施工方式，保证不会对其他设备的安装造成影响，包含多种动力设备，因此系统控制较为复杂，电缆管线型号较多，敷设路径较长。

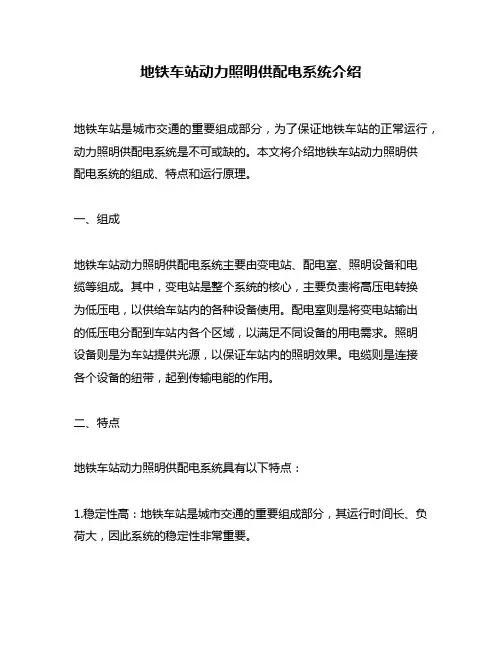

地铁车站动力照明供配电系统介绍地铁车站是城市交通的重要组成部分，为了保证地铁车站的正常运行，动力照明供配电系统是不可或缺的。
本文将介绍地铁车站动力照明供配电系统的组成、特点和运行原理。
一、组成地铁车站动力照明供配电系统主要由变电站、配电室、照明设备和电缆等组成。
其中，变电站是整个系统的核心，主要负责将高压电转换为低压电，以供给车站内的各种设备使用。
配电室则是将变电站输出的低压电分配到车站内各个区域，以满足不同设备的用电需求。
照明设备则是为车站提供光源，以保证车站内的照明效果。
电缆则是连接各个设备的纽带，起到传输电能的作用。
二、特点地铁车站动力照明供配电系统具有以下特点：1.稳定性高：地铁车站是城市交通的重要组成部分，其运行时间长、负荷大，因此系统的稳定性非常重要。
2.安全性高：地铁车站内人员密集，因此系统的安全性也是非常重要的。
系统必须具备过载保护、漏电保护等安全措施，以保障人员的安全。
3.节能环保：地铁车站动力照明供配电系统采用高效节能设备，能够有效降低能耗，减少对环境的污染。
三、运行原理地铁车站动力照明供配电系统的运行原理如下：1.变电站将高压电转换为低压电，并通过配电室将低压电分配到车站内各个区域。
2.照明设备通过电缆连接到配电室，接受低压电的供给，提供车站内的照明效果。
3.其他设备（如电梯、扶梯、通风设备等）也通过电缆连接到配电室，接受低压电的供给，以满足其用电需求。
4.系统还配备了过载保护、漏电保护等安全措施，以保障人员的安全。
总之，地铁车站动力照明供配电系统是地铁车站正常运行的重要保障，具有稳定性高、安全性高、节能环保等特点，其运行原理简单明了，为城市交通的发展做出了重要贡献。
