地铁车站动力照明供配电系统介绍

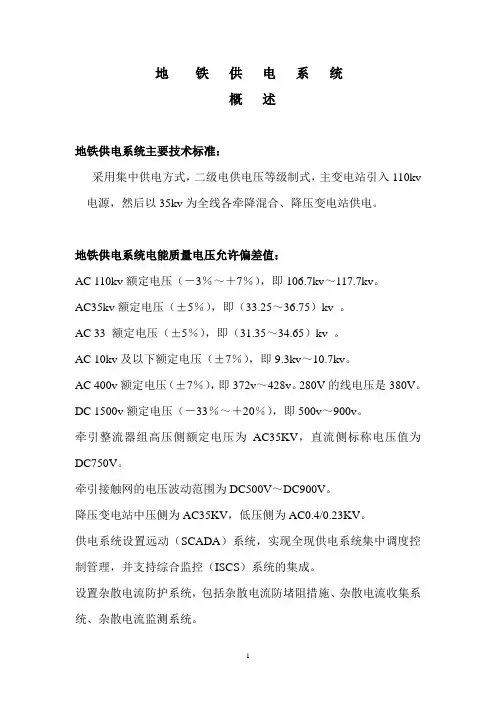

地铁供电系统概述地铁供电系统主要技术标准：采用集中供电方式，二级电供电压等级制式，主变电站引入110kv 电源，然后以35kv为全线各牵降混合、降压变电站供电。

地铁供电系统电能质量电压允许偏差值：AC 110kv额定电压（－3％～＋7％），即106.7kv～117.7kv。

AC35kv额定电压（±5％），即（33.25～36.75）kv。

AC 33额定电压（±5％），即（31.35～34.65）kv。

AC 10kv及以下额定电压（±7％），即9.3kv～10.7kv。

AC 400v额定电压（±7％），即372v～428v。

280V的线电压是380V。

DC 1500v额定电压（－33％～＋20％），即500v～900v。

牵引整流器组高压侧额定电压为AC35KV，直流侧标称电压值为DC750V。

牵引接触网的电压波动范围为DC500V～DC900V。

降压变电站中压侧为AC35KV，低压侧为AC0.4/0.23KV。

供电系统设置远动（SCADA）系统，实现全现供电系统集中调度控制管理，并支持综合监控（ISCS）系统的集成。

设置杂散电流防护系统，包括杂散电流防堵阻措施、杂散电流收集系统、杂散电流监测系统。

防雷接地系统，110KV系统接地按电业部部门要求：35KV为小电阻接地系统：低压0.4/0.23KV采用TN－S制：1500V直流牵引系统正、负极不接地：地面建筑物防雷按照相关国家规范要求进行。

供电系统构成与功能：系统构成：供电系统组成部分：主变电站、中压供电网络、牵引变电站、降压变电站、牵引网系统、动力照明配电系统、电力监控系统（SCADA）、杂散电流防护系统。

系统功能：主变电站：从城市电网中的高压110KV经变压器变换为中压35KV电源。

中压供电网络：将主变电站的35KV中压电源经中压馈出供电网络分配到各牵引变电站及降压变电站。

牵引变电站及降压变电站：牵引变电站将35KV中压电源经整流变压器降压，再经整流器整流后变成供电客车使用的直流1500v电源：降压变电站将35KV中压电源经电力变压器降压后成低压0.4/0.23kv，供车站、区间动力及照明设备电源。

浅谈地铁车站动力照明系统设计1 动力照明系统设计内容车站的动力照明系统设计范围主要包括从变电所配电变压器后的低压柜及变电所交直流盘馈出的电缆头至车站的动力、照明、通信、信号等用电设备。

车站动力照明系统采用380V三相五线制、220V单相三线制方式供电。

系统范围大致包括站台层、站厅层和设备及管理用房的环控、排水、消防、电梯、自动扶梯、自动售检票及通信、信号、站控室等系统动力设备的供配电和车站环控室所供配电设备的电控控制。

2 负荷分级及配电要求2.1 动力负荷分级2.1.1 一级负荷：火灾自动报警系统设备、消防水泵及消防水管电保温设备、防排烟风机及各类防火排烟阀、防火（卷帘）门、消防疏散用自动扶梯、消防电梯、主排水泵、雨水泵、防淹门及火灾或其他灾害仍需使用的用电设备；通信系统设备、信号系统设备、综合监控系统设备、电力监控系统设备、环境与设备监控系统设备、门禁系统设备、安防设施；自动售检票设备、站台门设备、变电所操作电源、供暖区的锅炉房等设备。

火灾自动报警系统设备、环境与设备监控系统设备、专用通信系统设备、信号系统设备、变电所操作电源为一级负荷中特别重要负荷。

2.1.2 二级负荷：乘客信息系统、变电所检修电源、普通风机、排污泵、电梯、非消防疏散用自动扶梯和自动人行道等设备。

2.1.3 三级负荷：区间检修设备、附属房间电源插座、车站空调制冷及水系统设备、清洁设备、电热设备、培训及模拟系统等设备。

2.2 照明负荷分级2.2.1 一级负荷：应急照明、地下站厅站台等公共区照明、地下区间照明，地下车站及区间的应急照明为一级负荷中特别重要负荷。

2.2.2 二级负荷：地上站厅站台等公共区照明、附屬房间照明、变电所电缆夹层、站台板下、电缆通道照明。

2.2.3 三级负荷：广告照明。

2.3 配电要求2.3.1 一级负荷：双电源双回线路供电，电源分别由降压变电所的两段低压母线接引，在末端配电箱处自动切换。

一级负荷中特别重要的负荷，应增设应急电源，并严禁其他负荷接入。

关于地铁车站低压动力及照明系统工程的探讨摘要：在城市化快速发展背景下，城市交通压力不断上升，地铁凭借其独特的优势和高科技的投入，建设规模不断扩大。

其中，低压动力及照明系统是确保地铁正常运行的核心设备，成为地铁车站建设的重要组成部分。

为此，文章对地下车站动力及照明系统的设计及做法工程进行分析和总结，对后续地铁工程施工具有一定的意义。

关键词：地铁；供电系统；动力照明；设计；接地1 低压动照系统概述为风机、水泵、车站设备等传动设备以及通信、信号、综合监控、自动售检票等弱电系统、照明设备提供一次电源及二次控制。

1.1负荷分类按照负荷分类可分成四大类，具体包括动力设备、照明设备、弱电设备、便民设备。

其中动力设备包括各类风机、水泵、电梯、电扶梯、卷帘门、电动阀门等小动力设备；照明设备包括一般照明、应急照明、导向照明、广告照明、安全照明等；弱电设备包括通信、信号、AFC、 FAS、BAS、综合监控、站台门等；便民设备分类包括自动售货机、ATM机、自动查询机等各类便民设备设施。

1.2负荷分级根据环控动力的重要性将其进行分类，分别划分为一、二、三级，其中一级负荷包括FAS、消防水泵、防排烟风机及各类防火排烟阀、防火（卷帘）门、疏散用自动扶梯、应急照明、废水泵、通信、信号、ISCS、电力监控系统设备、BAS、ACS、安防设施；AFC、站台门设备、变电所操作电源、应急照明、地下站厅站台等公共区照明、地下区间照明、区间射流风机等重要负荷。

二级负荷包括变电所检修电源、高架车站公共区照明、高架区间照明、设备管理房照明、排污泵、普通风机、电梯、非消防疏散用自动扶梯等较重要负荷。

三级负荷包括广告照明、冷水机组区间检修设备、电热设备、清洁机械、便民服务设施等及其它不属于一、二级负荷的用电设备，停电后也不会对轨道交通正常运行的负荷产生影响。

2 设计原则在动力系统设计过程中，动力配电采用放射式和树干式相结合，并以放射式为主的配电方式。

地铁供电系统概述地铁供电系统主要技术标准：采用集中供电方式，二级电供电压等级制式，主变电站引入110kv 电源，然后以35kv为全线各牵降混合、降压变电站供电。

地铁供电系统电能质量电压允许偏差值：AC 110kv额定电压（－3％～＋7％），即106.7kv～117.7kv。

AC35kv额定电压（±5％），即（33.25～36.75）kv。

AC 33额定电压（±5％），即（31.35～34.65）kv。

AC 10kv及以下额定电压（±7％），即9.3kv～10.7kv。

AC 400v额定电压（±7％），即372v～428v。

280V的线电压是380V。

DC 1500v额定电压（－33％～＋20％），即500v～900v。

牵引整流器组高压侧额定电压为AC35KV，直流侧标称电压值为DC750V。

牵引接触网的电压波动范围为DC500V～DC900V。

降压变电站中压侧为AC35KV，低压侧为AC0.4/0.23KV。

供电系统设置远动（SCADA）系统，实现全现供电系统集中调度控制管理，并支持综合监控（ISCS）系统的集成。

设置杂散电流防护系统，包括杂散电流防堵阻措施、杂散电流收集系统、杂散电流监测系统。

防雷接地系统，110KV系统接地按电业部部门要求：35KV为小电阻接地系统：低压0.4/0.23KV采用TN－S制：1500V直流牵引系统正、负极不接地：地面建筑物防雷按照相关国家规范要求进行。

供电系统构成与功能：系统构成：供电系统组成部分：主变电站、中压供电网络、牵引变电站、降压变电站、牵引网系统、动力照明配电系统、电力监控系统（SCADA）、杂散电流防护系统。

系统功能：主变电站：从城市电网中的高压110KV经变压器变换为中压35KV电源。

中压供电网络：将主变电站的35KV中压电源经中压馈出供电网络分配到各牵引变电站及降压变电站。

牵引变电站及降压变电站：牵引变电站将35KV中压电源经整流变压器降压，再经整流器整流后变成供电客车使用的直流1500v电源：降压变电站将35KV中压电源经电力变压器降压后成低压0.4/0.23kv，供车站、区间动力及照明设备电源。

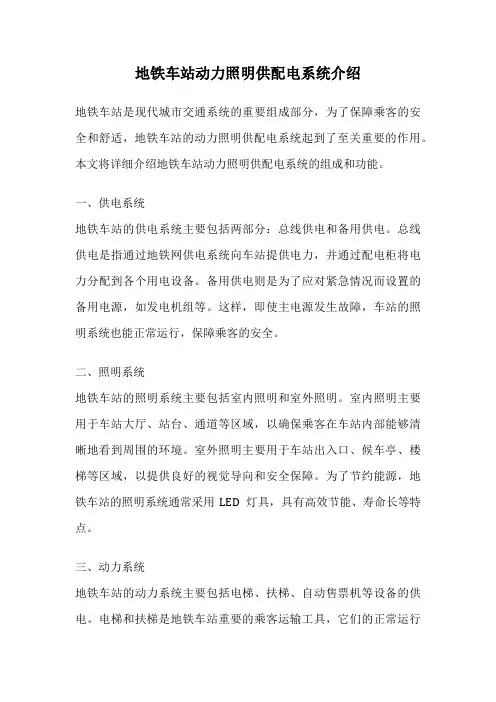

地铁车站动力照明供配电系统介绍地铁车站是现代城市交通系统的重要组成部分，为了保障乘客的安全和舒适，地铁车站的动力照明供配电系统起到了至关重要的作用。

本文将详细介绍地铁车站动力照明供配电系统的组成和功能。

一、供电系统地铁车站的供电系统主要包括两部分：总线供电和备用供电。

总线供电是指通过地铁网供电系统向车站提供电力，并通过配电柜将电力分配到各个用电设备。

备用供电则是为了应对紧急情况而设置的备用电源，如发电机组等。

这样，即使主电源发生故障，车站的照明系统也能正常运行，保障乘客的安全。

二、照明系统地铁车站的照明系统主要包括室内照明和室外照明。

室内照明主要用于车站大厅、站台、通道等区域，以确保乘客在车站内部能够清晰地看到周围的环境。

室外照明主要用于车站出入口、候车亭、楼梯等区域，以提供良好的视觉导向和安全保障。

为了节约能源，地铁车站的照明系统通常采用LED灯具，具有高效节能、寿命长等特点。

三、动力系统地铁车站的动力系统主要包括电梯、扶梯、自动售票机等设备的供电。

电梯和扶梯是地铁车站重要的乘客运输工具，它们的正常运行对于乘客的出行至关重要。

而自动售票机则是为了方便乘客购票，减少人工操作。

为了保证这些设备的正常运行，地铁车站的动力系统需要提供稳定可靠的电力。

四、安全系统地铁车站的安全系统主要包括监控系统、报警系统等。

监控系统通过安装在车站各个角落的摄像头，实时监控车站内外的情况，以提供安全保障。

报警系统则通过设置报警装置，及时发出警报，以应对突发事件。

这些安全系统的正常运行离不开稳定的电力供应。

为了确保地铁车站动力照明供配电系统的正常运行，需要进行定期检查和维护。

一旦发现故障或异常，应及时采取措施进行修复。

此外，地铁车站的动力照明供配电系统还需要与其他系统进行协调，如通信系统、自动控制系统等，以实现整个地铁车站的正常运行。

地铁车站的动力照明供配电系统是地铁运营安全和乘客舒适的重要保障。

通过供电系统、照明系统、动力系统和安全系统的有机组合，地铁车站能够提供稳定可靠的电力供应，确保乘客在车站内部的安全和便利。

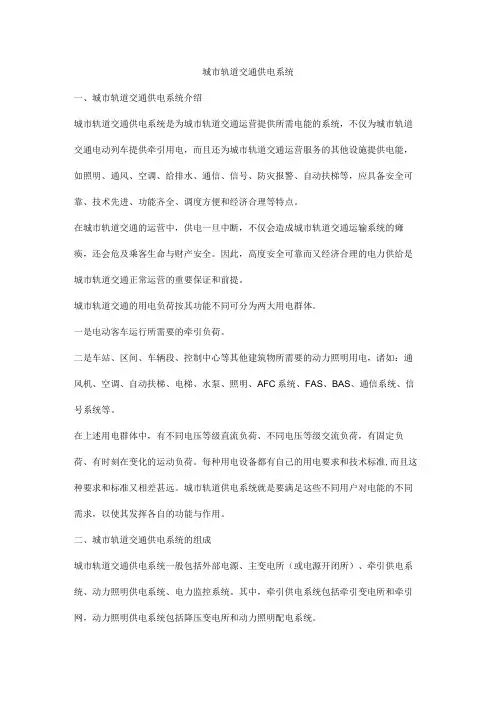

城市轨道交通供电系统一、城市轨道交通供电系统介绍城市轨道交通供电系统是为城市轨道交通运营提供所需电能的系统，不仅为城市轨道交通电动列车提供牵引用电，而且还为城市轨道交通运营服务的其他设施提供电能，如照明、通风、空调、给排水、通信、信号、防灾报警、自动扶梯等，应具备安全可靠、技术先进、功能齐全、调度方便和经济合理等特点。

在城市轨道交通的运营中，供电一旦中断，不仅会造成城市轨道交通运输系统的瘫痪，还会危及乘客生命与财产安全。

因此，高度安全可靠而又经济合理的电力供给是城市轨道交通正常运营的重要保证和前提。

城市轨道交通的用电负荷按其功能不同可分为两大用电群体。

一是电动客车运行所需要的牵引负荷。

二是车站、区间、车辆段、控制中心等其他建筑物所需要的动力照明用电，诸如：通风机、空调、自动扶梯、电梯、水泵、照明、AFC系统、FAS、BAS、通信系统、信号系统等。

在上述用电群体中，有不同电压等级直流负荷、不同电压等级交流负荷，有固定负荷、有时刻在变化的运动负荷。

每种用电设备都有自己的用电要求和技术标准,而且这种要求和标准又相差甚远。

城市轨道供电系统就是要满足这些不同用户对电能的不同需求，以使其发挥各自的功能与作用。

二、城市轨道交通供电系统的组成城市轨道交通供电系统一般包括外部电源、主变电所（或电源开闭所）、牵引供电系统、动力照明供电系统、电力监控系统。

其中，牵引供电系统包括牵引变电所和牵引网，动力照明供电系统包括降压变电所和动力照明配电系统。

城市轨道交通供电系统中一般设置三类变电所，即主变电所（分散式供电方式为电源开闭所）、降压变电所及牵引降压混合变电所。

主变电所是指采用集中供电方式时，接受城市电网35kV及以上电压等级的电源,经其降压后以中压供给牵引变电所和降压变电所的一种地铁变电所，是专为城市轨道交通系统提供能源的枢纽。

降压变电所：从主变电所（电源开闭所）获得电能并降压变成低压交流电，为车站、隧道动力照明负荷提供电源。

地铁车站动力照明供配电系统介绍地铁车站是城市交通的重要组成部分，为了保证地铁车站的正常运行，动力照明供配电系统是不可或缺的。

本文将介绍地铁车站动力照明供配电系统的组成、特点和运行原理。

一、组成地铁车站动力照明供配电系统主要由变电站、配电室、照明设备和电缆等组成。

其中，变电站是整个系统的核心，主要负责将高压电转换为低压电，以供给车站内的各种设备使用。

配电室则是将变电站输出的低压电分配到车站内各个区域，以满足不同设备的用电需求。

照明设备则是为车站提供光源，以保证车站内的照明效果。

电缆则是连接各个设备的纽带，起到传输电能的作用。

二、特点地铁车站动力照明供配电系统具有以下特点：1.稳定性高：地铁车站是城市交通的重要组成部分，其运行时间长、负荷大，因此系统的稳定性非常重要。

2.安全性高：地铁车站内人员密集，因此系统的安全性也是非常重要的。

系统必须具备过载保护、漏电保护等安全措施，以保障人员的安全。

3.节能环保：地铁车站动力照明供配电系统采用高效节能设备，能够有效降低能耗，减少对环境的污染。

三、运行原理地铁车站动力照明供配电系统的运行原理如下：1.变电站将高压电转换为低压电，并通过配电室将低压电分配到车站内各个区域。

2.照明设备通过电缆连接到配电室，接受低压电的供给，提供车站内的照明效果。

3.其他设备（如电梯、扶梯、通风设备等）也通过电缆连接到配电室，接受低压电的供给，以满足其用电需求。

4.系统还配备了过载保护、漏电保护等安全措施，以保障人员的安全。

总之，地铁车站动力照明供配电系统是地铁车站正常运行的重要保障，具有稳定性高、安全性高、节能环保等特点，其运行原理简单明了，为城市交通的发展做出了重要贡献。

地铁站动力照明系统研究摘要：众所周知，轨道交通的特点是不仅运客量大、速度快，而且安全性高、节能环保。

我国从改革开放以来，大力建设地铁。

由于地铁的造价相对较低，施工时间周期不是很长，这些优势比较明显。

本文接下来对地铁站的动力照明系统进行一些研究。

关键词：地铁站；动力照明；系统研究1地铁站供电系统简介地下铁道工程的一个重要特点是综合性较强，这里将对我国常见地铁线路的车站动力照明供电系统进行介绍。

图1所示为地铁站供电系统结构图。

通过对车站的供配电系统进行分析可发现，其中包括低压柜、动力、照明、通信、信号等用电设备。

这些设备能够为地铁车站提供多方面的功能。

车站低压配电系统使用的供电方式主要有2种，一种为380V三相五线制，另一种为220V单相三线制。

图1地铁站供电系统结构图2地铁低压动力照明系统施工存在的问题2.1接地扁钢的搭接问题在国家《电气装置安装工程接地装置施工及验收规范》（GB50169-2006）中有相关规定，扁钢和扁钢的搭接是扁钢宽度2倍，施焊应最少三面。

比如使用40×4mm的接地扁钢进行电缆的桥架接地，在施工中扁钢和扁钢搭接的长度超出扁钢宽度2倍（高于80mm），但固定连接选择的是螺栓，并看见此接地的扁钢与桥架未进行连接。

应当是接地扁钢的搭接长度高于扁钢宽度2倍（高于80mm），选择三面焊接，接地扁钢和桥架连接，并将防腐处理做好。
