项目九识读柱塞泵装配图并拆画泵体零件图.

  • 格式：ppt
  • 大小：3.27 MB
  • 文档页数：9

下载文档原格式

  / 9

合集下载

看装配图及拆画零件图-齿轮油泵-矿大

看装配图及拆画零件图-齿轮油泵-矿大

5 GB/T67 垫片
2纸
δ=1
14 GB/T1096 键 410
1 45
4 GB/T119 销 A518
4 Q235
13 GB/T6170 螺母M121.5 1 35
3 01-03 齿轮轴
1 45 m=3, Z=9
12 GB/T93 垫圈12
1 65Mn
2 01-02
传动齿轮轴 1
45
m=3, Z=9
一、认真阅读装配图
二、构思零件形状，拆出零件补画出所 缺的图线
三、确定视图表达方案
四、合理标注零件的尺寸
五、合理注写零件的技术要求
拆画齿轮油泵泵体零件图
认真阅读齿轮 泵装配图
01
确定视图表达方 案
03
02
04
构思零件形状， 拆出零件
合理标注零件 的尺寸
合理注写零件的 技术要求
05
5一、 认6 真阅7 读8齿9轮泵装1 配图1 12
5 GB/T67 垫片
2纸
δ=1
14 GB/T1096 键 410
1 45
4 GB/T119 销 A518
4 Q235
13 GB/T6170 螺母M121.5 1 35
3 01-03 齿轮轴
1 45 m=3, Z=9
12 GB/T93 垫圈12
1 65Mn
2 01-02 传动齿轮轴 1 45 m=3, Z=9
审核
日期 日期
（厂名）
点击相应区域可看放大图
5
6
A-A
7
89
13 4
14 3
15 2
1 153.4
37.3 0.02
20
H7 h6

装配图的识读

装配图的识读

a) 间隙
b) 过盈
图 9-10 间隙与过盈示意图
机械识图——项目9 装配图的识读
根据相互配合的孔、轴之间出现的间隙和过盈不同，国家标准将配合分为以 下 3 种。
（1）间隙配合 具有间隙（包括最小间隙等于零）的配合。间隙配合中孔的 最小极限尺寸大于或等于轴的最大极限尺寸，孔的公差带位于轴的公差带之上， 如图 9-11 所示。
图 9-3 零件序号的注写形式 2）指引线相互不能相交，也不应与所通过区域内的剖面线平行；必要时，指 引线可以画成折线，但只允许曲折一次，如图 9-3d 所示。
机械识图——项目9 装配图的识读
3）指引线、水平线、圆用细实线绘制，并在零件一端画圆点，且圆点须画在 所指零件的轮廓线内；若所指零件很薄或剖面涂黑时，可在指引线的末端画出箭 头，如图 9-4a 所示。
4 单独表示某个 零件
在装配图中，当某 个零件的形状没有表 达清楚时，可以单独画 出该零件的某一视图。 如图 9-6 中 A—A 移出 断面单独表示支承销 1 的断面形状。
图 9-4 零件组序号注写形式
图 9-6 浮动支承装配图
机械识图——项目9 装配图的识读 （三）装配图的简化画法
1）对装配图中若干相同的零件组，可详细地画出一组或几组，其余只需表示 出其装配位置。图 9-8 中只画一组用螺栓连接的支架零件组，其它皆用点画线表 示其中心位置。
2）零件上的工艺结构，如倒角、倒圆、退刀槽等可省略不画。如六角头螺栓 头部及螺母，因倒角而产生的曲线可省略不画。
图 9-8 装配图的简化画法
机械识图——项目9 装配图的识读
三、识读装配图中的尺寸与配合
（一）装配图中的尺寸
装配图不是制造零件的直接依据，因此，装配图中不需注出零件的全部尺寸， 而只需标出一些必要的尺寸，这些尺寸按其作用的不同，大致可以分以下几类：

机械制图习题集项目10 绘制装配图——答案

机械制图习题集项目10 绘制装配图——答案

项目10 绘制装配图1．千斤顶的工作原理千斤顶是利用螺旋运动来顶举起重物的一种起重或顶压工具，常用于汽车修理及机械安装中（见装配示意图）。

工作时，重物压于顶垫5之上，将绞杠3穿入螺旋杆2上部的孔中，旋动绞杠，因底座1不动，则螺旋杆在作圆周运动的同时，靠螺纹的配合作上、下移动，从而顶起或放下重物。

螺旋杆2的顶端安装有顶垫5，并用螺钉4加以固定。

2．明细栏3．能力目标（1）能根据装配示意图理解部件的工作原理。

（2）能根据部件的总体尺寸选择合适的图幅。

（3）在装配图中能正确处理零件间的位置关系。

（4）能根据部件特点选择合理的表达方案。

（5）能为装配图标注合理的尺寸及技术要求。

4．任务要求（1）恰当地确定部件的表达方案，清晰地表达部件的工作原理、装配关系及零件的主要结构形状。

（2）正确地标注装配图上的尺寸和技术要求。

（3）应先画装配草图，然后再画装配工作图。

班级：姓名：学号5．任务指导（1）仔细阅读每张零件图，想出零件的结构形状；参阅部件装配示意图，弄清部件工作原理、各零件间的装配关系和零件的作用。

（2）选定部件表达方案后，可先画主体零件，然后按装配顺序拼画出装配图。

注意正确运用装配图的规定画法、特殊表达方法和简化画法等。

（3）注意装配结构的合理性以及相关零件间尺寸的协调关系。

（4）标注必要的尺寸，编写零（部）件序号，填写明细栏、标题栏和技术要求。

（5）明细栏衔接在标题栏上方，当上方位置不够时可续接在标题栏左方，明细栏中的序号应按自下而上顺序排列，并应与图上的序号一致。

6．装配示意图读懂柱塞泵装配图，拆画泵体1和阀体6的零件图。

1.工作原理柱塞泵是用来提高油压的部件。

阀体6下部连接进油管，与油箱接通，油箱内油压为常压；前部连接出油管，与用油设备接通。

柱塞11与曲柄（图上未画出）用Φ8销子连接，曲柄带动柱塞11作左右往复运动。

当柱塞11向右移动时，泵体1的内部压力降低，在大气压力的作用下，油就从油箱压入进油管，并推开下阀瓣2，进入泵体内腔；当柱塞11向左移动时，下阀瓣2受压关闭，内腔油压急剧升高，顶开上阀瓣3，进入阀体6的上部，油从前面出口流出，经过出油管通向用油设备。

机械制图习题集(机械专业)(第七版)-答案第二部分 (4)[5页]

机械制图习题集(机械专业)(第七版)-答案第二部分 (4)[5页]

第二篇技能模块项目九识读柱塞泵装配图并拆画泵体零件图1.根据教材图2-9-1回答下列问题。

(1)该装配体的用途是液压系统的供油装置，其工作原理为动力由轴10传入，带动凸轮22旋转，柱塞11靠弹簧4的作用，使与凸轮保持接触。

凸轮旋转时，柱塞作往复运动，使由单向阀体12、球13和球托14构成的单向阀控制油流的方向。

(2)该装配体的名称是柱塞泵，由22种零件组成，零件总数是35 ，其中标准件有7 件。

(3)该装配图共用了5 个图形表达，主视图采用局部剖视，主要表达柱塞泵的主体结构特征、柱塞泵轴系装配线上各零件的结构形状、连接和配合关系以及凸轮、键、轴的联接关系和吸、排油用单向阀的位置；左视图为局部剖图，主要表达外形，左下方局部表达安装孔的结构；俯视图采用局部剖视，主要表达主轴轴系装配线与零件的结构形状、连接和配合关系；另外两个图形为A向局部视图、移出断面图。

(4)该装配图的规格(性能)尺寸为柱塞的直径Φ18及凸轮偏心距5 ，总体尺寸为总长为175(除去轴外伸端的其余宽度70)、总高94、总宽95 ，安装尺寸为120、75 及安装孔尺寸Φ5 ，装配尺寸为Φ50H7/h6、Φ42H7/js6 。

(5)明细栏中的材料45表示优质碳素结构钢，Q235表示碳素结构钢，HT200表示灰铸铁，GCr15表示合金结构钢。

(6)φ16H7/k6中：φ16表示公称尺寸，H表示孔基本偏差，7表示标准公差等级，k 表示轴基本偏差，6表示标准公差等级。

查表写出φ16H7/k6配合中的下列数值：孔：上极限尺寸为16.018 ，下极限尺寸为0 ，上极限偏差为+0.018 ，下极限偏差为0 ，公差为0.018 。

轴：上极限尺寸为16.001 ，下极限尺寸为15.990 ，上极限偏差为+0.001 ，下极限偏差为-0.010 ，公差为0.011 。

(7)泵体7和泵套6、衬盖20之间采用7和6为基孔制的过渡配合、7和20为基孔制的间隙配合连接，轴10与凸轮22之间采用键连接，单向阀体12、油杯5与泵体之间采用螺纹连接。

看装配图及拆画零件图--齿轮油泵-矿大共34页文档

看装配图及拆画零件图--齿轮油泵-矿大共34页文档
看装配图及拆画零件图--齿轮油泵-矿
•
26、我们像鹰一样，生来就是自由的 ，但是 为了生 存，我 们不得 不为自 己编织 一个笼 子，然 后把自 己关在 里面。 ——博 莱索
•
27、法律Байду номын сангаас果不讲道理，即使延续时 间再长 ，也还 是没有 制约力 的。— —爱·科 克
•
28、好法律是由坏风俗创造出来的。 ——马 克罗维 乌斯
•
29、在一切能够接受法律支配的人类 的状态 中，哪 里没有 法律， 那里就 没有自 由。— —洛克
•
30、风俗可以造就法律，也可以废除 法律。 ——塞·约翰逊
大
31、只有永远躺在泥坑里的人，才不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一下子不要学很多。——洛克

项目3.3 识读机油泵泵体零件图

项目3.3 识读机油泵泵体零件图

汽车零部件识图
3.3.1 由装配图拆画出箱体类零件的方法
箱体类零件是连接、支承、包容件，一般为部件的外壳，如各种变 速器箱体或齿轮泵泵体等。主要起到支承和包容其它零件的作用。
1．全面看懂装配图工作原理，弄清箱体结构形状的基础上进行，
按照零件图的内容和要求，拆画出零件图。 2．分离箱体零件 （1）确定零件位置。由装配图分离箱体时，首先结合零件的序号 在明细栏中找到要分离零件的序号和名称，然后根据该序号指引线所指 的部位，确定该零件在装配图中的位置。 （2）分离零件视图。零件的序号是标注在零件的一个视图上的， 所以通过零件的序号一定能找到该视图。根据视图间的联系规律和基本 投影特性，以及同一零件的剖面线方向、间距的一致性，将零件的几个 视图同时从装配图中分离出来。
汽车零部件识图
3.3.2箱体类零件分析 1.结构分析 箱体类零件是机器上的重要部件之一，主要起支撑、容纳、润滑、 密封、固定等作用，是安装其它零件的一个平台，一般都有比较复杂的 外部和内部形状。这类零件都有中空的内部结构，箱壁上有装配其它零 件的孔状结构，螺孔等，一般都有安装底板，供润滑用的润滑油道、注 油孔、放油孔、观察孔等。

汽车零部件识图
学习项目三：识读机油泵部件装配图
学习单元3.1：识读机油泵部件装配图 学习单元3.2：识读机油泵传动轴零件图
学习单元 3.3 ：识读机油泵泵体零件图
汽车零部件识图
学习单元3.3：识读机油泵泵体零件图
学习目标 ： （1）掌握由装配图拆画出零件图的方法。
学习内容 : （1）由装配图拆画出箱体类零件的方法。 （2）识读机油泵泵体零件图。
汽车零部件识图
3.3.3 识读机油泵中间壳零件图
汽车零部件识图
1．机油泵中间壳零件图分析 （1）结构分析 机油泵中间壳是机油泵上的重要部件之一，主要起支撑、容纳、润滑、 密封、固定等作用，是安装其它零件的一个平台，零件内部中空，箱壁 上有装配其它零件的孔状结构，螺孔等，还有安装底板等。 （2）视图选择 ①主视图的选择： 主视图在其投射方向应在符合形状特征性原则的前提下，按工作位置 安放。 ②其他视图的选择 左视图采用全剖视图，表达内部结构形状。俯视图采用局部剖，表达 进油口形状。K局部视图表达安装板的形状和位置。后视图表达零件后 面的结构。 2．中间壳零件图的尺寸标注 在标注尺寸方面，在长度、宽度和高度方面，都是以壳体的对称面作 为尺寸基准。对于箱体上需要切削加工的部分，按便于加工和检验的要 求来标注尺寸。

齿轮油泵装配图

齿轮油泵装配图
装配图的功用和内容示例
齿轮油泵装配过程模拟动画
齿轮油泵工作Βιβλιοθήκη 理 齿轮油泵装配图⑶ 分析视图，弄清各个视图的名称、所采 用的表达方法和所表达的主要内容及视 图间的投影关系。
齿轮油泵装配图由两个视图表达，主 视图采用了全剖视，表达了齿轮油泵的 主要装配关系。左视图沿左端盖和泵体 结合面剖切，并沿进油口轴线取局部剖 视，表达了齿轮油泵的工作原理。
装配图
⒉ 分析部件的工作原理
从表达传动关系的视
图入手，分析部件的工
作原理 。 如图所示，当主动 出油口
进油口
齿轮逆时针转动，从
动齿轮顺时针转动时，
齿轮啮合区右边的压
力降低，油池中的油
在大气压力作用下，
从进油口进入泵腔内。
齿轮油泵工作原理
随着齿轮的转
动，齿槽中的油不断沿箭头方向被轮齿带到左边，高
压油从出油口送到输油系统。
由装配图拆画零件图
从齿轮油泵中拆出泵体过程演示
（1）从装配图中分离零件
（1）从装配图中分离零件，想象零件结构、形状
wcg
a）分离零件
b) 想象零件形状
分离零件，想象零件形状
主视图：全剖视 左视图、右视图： 反映外形
泵体表达方案的选择
（2）重新确定零件的表达方案
重新确定零件表达方案
（3）标注尺寸及技术要求，填写标题栏。
如图所示，当主动
齿轮逆时针转动，从
动齿轮顺时针转动时，
进油口
齿轮啮合区右边的压 力降低，油池中的油 出油口
在大气压力作用下，
从进油口进入泵腔内。
随着齿轮的转动，齿
槽中的油不断沿箭头
方向被轮齿带到左边， 高压油从出油口送到
齿轮油泵工作原理

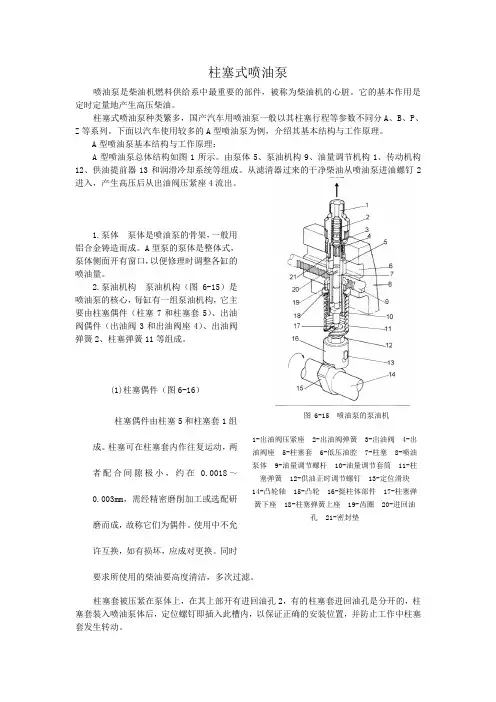

柱塞式喷油泵结构图

柱塞式喷油泵结构图

柱塞式喷油泵喷油泵是柴油机燃料供给系中最重要的部件，被称为柴油机的心脏。

它的基本作用是定时定量地产生高压柴油。

柱塞式喷油泵种类繁多，国产汽车用喷油泵一般以其柱塞行程等参数不同分A 、B 、P 、Z 等系列。

下面以汽车使用较多的A 型喷油泵为例，介绍其基本结构与工作原理。

A 型喷油泵基本结构与工作原理：A 型喷油泵总体结构如图1所示。

由泵体5、泵油机构9、油量调节机构1、传动机构12、供油提前器13和润滑冷却系统等组成。

从滤清器过来的干净柴油从喷油泵进油螺钉2进入，产生高压后从出油阀压紧座4流出。

1.泵体 泵体是喷油泵的骨架，一般用铝合金铸造而成。

A 型泵的泵体是整体式，泵体侧面开有窗口，以便修理时调整各缸的喷油量。

2.泵油机构 泵油机构（图6-15）是喷油泵的核心，每缸有一组泵油机构，它主要由柱塞偶件（柱塞7和柱塞套5）、出油阀偶件（出油阀3和出油阀座4）、出油阀弹簧2、柱塞弹簧11等组成。

(1)柱塞偶件（图6-16）柱塞偶件由柱塞5和柱塞套1组成。

柱塞可在柱塞套内作往复运动，两者配合间隙极小，约在0.0018～0.003mm ，需经精密磨削加工或选配研磨而成，故称它们为偶件。

使用中不允许互换，如有损坏，应成对更换。

同时要求所使用的柴油要高度清洁，多次过滤。

柱塞套被压紧在泵体上，在其上部开有进回油孔2，有的柱塞套进回油孔是分开的，柱塞套装入喷油泵体后，定位螺钉即插入此槽内，以保证正确的安装位置，并防止工作中柱塞套发生转动。

1-出油阀压紧座 2-出油阀弹簧 3-出油阀 4-出油阀座 5-柱塞套 6-低压油腔 7-柱塞 8-喷油泵体 9-油量调节螺杆 10-油量调节套筒 11-柱塞弹簧 12-供油正时调节螺钉 13-定位滑块 14-凸轮轴 15-凸轮 16-挺柱体部件 17-柱塞弹簧下座 18-柱塞弹簧上座 19-齿圈 20-进回油孔 21-密封垫图6-15 喷油泵的泵油机柱塞在柱塞套中作往复运动。

机械制图项目九 齿轮油泵装配图的绘制与识读

机械制图项目九 齿轮油泵装配图的绘制与识读

__
二 、 读 以装 机配 用图 虎的 钳方 为法 例和 步 骤
咸阳
⒈ 概括了解
⑴ 看标题栏并参阅有 关资料，了解部件 的名称、用途和 使 用性能。
⑵ 看零件编号和明细
栏，了解零件的名
咸阳
称、数量和它在图
中的位置。
由装配图的标题栏可知机用虎钳是安装在机床上的一种夹具。由明细 栏可知它由11种零件组成，其中标准件两种 。
项目九 齿轮油泵装配图的绘制与识读 学习目标
1.掌握装配图的读图要求、读图方法和零部件测绘方法； 2.了解由装配图拆画零件图的方法和步骤； 3.能熟记6S管理规定，并按照6S管理规定进行操作。
任务分析
任务导入
知识链接
任务计划与 决策
任务实施
任务评价
任 务 引 入
任务分析
识读齿轮油泵装配图，首先通过装配图的 标题栏、明细表了解机或部件的哪些内容，然 后通过各个视图搞清机器或部件的性能、工作 原理、装配关系和各零件的主要结构、作用以 及拆装顺序等等，最后归纳总结想象出齿轮油 泵的立体图。
问题： 1.φ16H7/h6含意? 说出五类尺寸。
问题： 2.11号件的定位? 问题： 3.10号件的作用? 问题： 4.运动传动路线? 问题： •5.拆卸顺序?
问题： 6. 6号件结构和形状?
齿 轮 油 泵 装 拆 卸 过 程 演 示
齿 轮 油 泵 装 拆 卸 过 程 演 示
5.分析零件主要结构形状和用途
（一）认真阅读装配图
在拆画零件图之前，一定要认真阅读装配图，完成读图的各项要求。 分离零件时，应注意以下两点：
①根据明细栏中的零件符号，从装配图中找到该零件所在的位置。 ②根据零件的剖面线倾斜方向和间隔，及投影规律确定零件在各视图 中的轮廓范围，并将其分离出来。 （二）补画出所缺的图线

齿轮油泵详细装配图

齿轮油泵详细装配图

⑵ 结构分析
