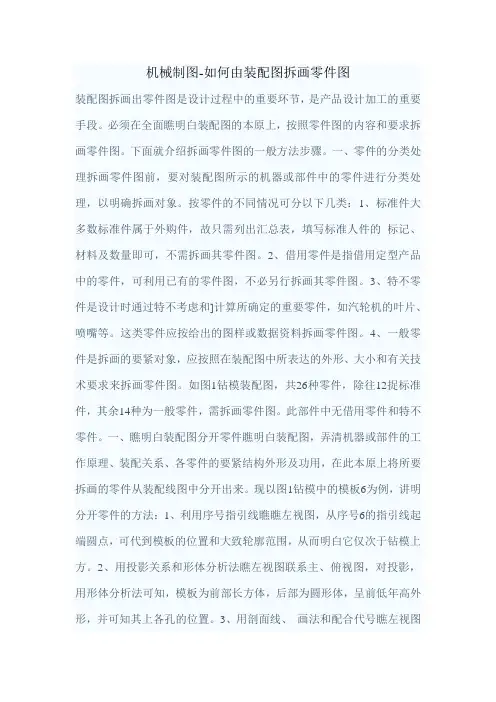

机械制图-如何由装配图拆画零件图装配图拆画出零件图是设计过程中的重要环节，是产品设计加工的重要手段。
必须在全面瞧明白装配图的本原上，按照零件图的内容和要求拆画零件图。
下面就介绍拆画零件图的一般方法步骤。
一、零件的分类处理拆画零件图前，要对装配图所示的机器或部件中的零件进行分类处理，以明确拆画对象。
按零件的不同情况可分以下几类：1、标准件大多数标准件属于外购件，故只需列出汇总表，填写标准人件的标记、材料及数量即可，不需拆画其零件图。
2、借用零件是指借用定型产品中的零件，可利用已有的零件图，不必另行拆画其零件图。
3、特不零件是设计时通过特不考虑和]计算所确定的重要零件，如汽轮机的叶片、喷嘴等。
这类零件应按给出的图样或数据资料拆画零件图。
4、一般零件是拆画的要紧对象，应按照在装配图中所表达的外形、大小和有关技术要求来拆画零件图。
如图1钻模装配图，共26种零件，除往12捉标准件，其余14种为一般零件，需拆画零件图。
此部件中无借用零件和特不零件。
一、瞧明白装配图分开零件瞧明白装配图，弄清机器或部件的工作原理、装配关系、各零件的要紧结构外形及功用，在此本原上将所要拆画的零件从装配线图中分开出来。
现以图1钻模中的模板6为例，讲明分开零件的方法：1、利用序号指引线瞧瞧左视图，从序号6的指引线起端圆点，可代到模板的位置和大致轮廓范围，从而明白它仅次于钻模上方。
2、用投影关系和形体分析法瞧左视图联系主、俯视图，对投影，用形体分析法可知，模板为前部长方体，后部为圆形体，呈前低年高外形，并可知其上各孔的位置。
3、用剖面线、画法和配合代号瞧左视图联系俯、主视图和剖视图“B—B〞可知：〔1〕模板与衬碱度7、V型压铁5这两个相邻剖面线方向、间隔不同，且接触面画一条线，特别轻易区分出来。
模板衬碱度7注有配合代号，因此模板此处庆为一光孔。
〔2〕模板的相邻件螺钉9、歪齿杆10、引导栏13由于受纵向剖切没画剖面线。
模板与螺钉9以螺纹连接，可知模板此处为一M6螺纹通孔。
