沪科版九年级物理第十三章《了解电路》常见中考题汇总

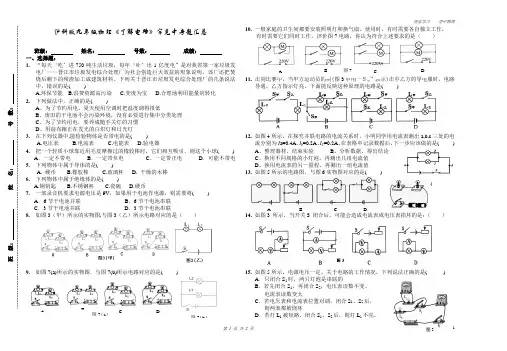

第 1 页 共 2 页1图5班 级： 姓 名： 号 数：沪科版九年级物理《了解电路》常见中考题汇总班级： 姓名： 号数： 成绩： 一、选择题：1. “每天‘吃’进750吨生活垃圾，每年‘吐’出1亿度电”是对我省第一家垃圾发电厂——晋江市垃圾发电综合处理厂为社会创造巨大效益的形象说明。

该厂还把焚烧后剩下的残渣加工成建筑材料。

下列关于晋江市垃圾发电综合处理厂的几条说法中，错误的是( )A.环保节能B.浪费资源高污染C.变废为宝D.合理地利用能量的转化 2. 下列做法中，正确的是( )A 、为了节约用电，夏天使用空调时把温度调得很低B 、废旧的干电池不会污染环境，没有必要进行集中分类处理C 、为了节约用电，要养成随手关灯的习惯D 、用湿布擦正在发光的白炽灯和日光灯3. 在下列仪器中,能检验物体是否带电的是( )A.电压表B.电流表C.电能表D.验电器4. 把一个轻质小球靠近用毛皮摩擦过的橡胶棒时，它们相互吸引，则这个小球( ) A ．一定不带电 B ．一定带负电 C ．一定带正电 D ．可能不带电5. 下列物体中属于导体的是( )A. 硬币B.橡胶棒C.玻璃杯D. 干燥的木棒 6. 下列物体中属于绝缘体的是( )A.铜钥匙B.不锈钢杯C.瓷碗D.硬币7. 一部录音机要求电源电压是9V ，如果用干电池作电源，则需要将( ) A ．6节干电池并联 B ．6节干电池串联 C ．3节干电池并联 D ．3节干电池串联8. 如图3（甲）所示的实物图,与图3（乙）所示电路对应的是（ ）9. 如图7(a)所示的实物图．与图7(b)所示电路对应的是( )10. 一般家庭的卫生间都要安装照明灯和换气扇。

使用时，有时需要各自独立工作，有时需要它们同时工作。

评价图7电路，你认为符合上述要求的是（ ）11. 击剑比赛中，当甲方运动员的剑(图5中用“Ｓ甲”表示)击中乙方的导电服时，电路导通，乙方指示灯亮。

下面能反映这种原理的电路是( )12. 如图4所示，在探究并联电路的电流关系时，小明同学用电流表测出a,b,c 三处的电流分别为I a=0.4A 、I b =0.2A 、I C =0.2A 、在表格中记录数据后，下一步应该做的是( ) A 、整理器材、结束实验 B 、分析数据，得出结论 C 、换用不同规格的小灯泡，再测出几组电流值 D 、换用电流表的另一量程，再测出一组电流值13. 如图5所示的电路图，与图6实物图对应的是( )14. 如图3 所示，当开关S 闭合后，可能会造成电流表或电压表损坏的是：（ ）15. 如图5所示，电源电压一定。

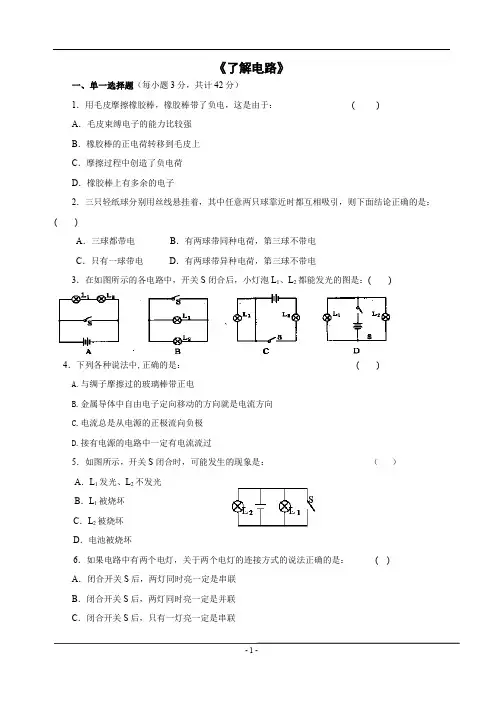

《了解电路》一、单一选择题（每小题3分，共计42分）1．用毛皮摩擦橡胶棒，橡胶棒带了负电，这是由于：( )A．毛皮束缚电子的能力比较强B．橡胶棒的正电荷转移到毛皮上C．摩擦过程中创造了负电荷D．橡胶棒上有多余的电子2．三只轻纸球分别用丝线悬挂着，其中任意两只球靠近时都互相吸引，则下面结论正确的是：( )A．三球都带电B．有两球带同种电荷，第三球不带电C．只有一球带电D．有两球带异种电荷，第三球不带电3．在如图所示的各电路中，开关S闭合后，小灯泡L1、L2都能发光的图是：( )4．下列各种说法中,正确的是：( )A.与绸子摩擦过的玻璃棒带正电B.金属导体中自由电子定向移动的方向就是电流方向C.电流总是从电源的正极流向负极D.接有电源的电路中一定有电流流过5．如图所示，开关S闭合时，可能发生的现象是：（）A．L1发光、L2不发光B．L1被烧坏C．L2被烧坏D．电池被烧坏6．如果电路中有两个电灯，关于两个电灯的连接方式的说法正确的是：( )A．闭合开关S后，两灯同时亮一定是串联B．闭合开关S后，两灯同时亮一定是并联C．闭合开关S后，只有一灯亮一定是串联D．闭合开关S后，只有一灯亮一定是并联7．下列说法中正确的是：（）A．电路中可以只有电流而没有电压B．电源是产生电压的必要装置C．导体中有大量的自由电荷，只要构成通路，导体中就会有电荷通过D．电路中只要有电压，就会有电流8．关于电流表和电压表的使用，下列说法错误的是：（）A．使用前都应检查指针是否指零B．若有两个量程，一般都先用大量程：“试触”C．两表都不能将两接线柱直接接到电源的两极上D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出9．如图所示，验电器甲带负电，箔片张开一定的角度，乙不带电，用一根带绝缘柄的铜棒连接两验电器，则下列有关判断正确的是：( )A．电流方向为甲→乙，甲箔片张角减小，乙箔片张角增大B．电流方向为乙→甲，甲箔片张角减小，乙箔片张角增大C．电流方向为乙→甲，甲、乙张角不变D．因为只有甲箔片上带负电，所以铜棒中无电流，甲、乙箔片张角都不变10．教学楼每层走廊的中间装有一盏路灯,而两头楼梯都有一个开关便于控制。

九年级第十一章从水之旅谈起一、温度1、温度：温度是用来表示物体冷热程度的物理量；注：热的物体我们说它的温度高，冷的物体我们说它的温度低，若两个物体冷热程度一样，它们的温度亦相同；我们凭感觉判断物体的冷热程度一般不可靠；2、摄氏温度：（1）我们采用的温度是摄氏温度，单位是摄氏度，用符号“℃”表示；（2）摄氏温度的规定：把一个大气压下，冰水混合物的温度规定为0℃；把一个标准大气压下沸水的温度规定为100℃；然后把0℃和100℃之间分成100等份，每一等份代表1℃。

（3）摄氏温度的读法：如“5℃”读作“5摄氏度”；“－20℃”读作“零下20摄氏度”或“负20摄氏度”二、温度计1、常用的温度计是利用液体的热胀冷缩的原理制造的；2、温度计的构成：玻璃泡、均匀的玻璃管、玻璃泡总装适量的液体（如酒精、煤油或水银）、刻度；3、温度计的使用：使用前要：观察温度计的量程、分度值（每个小刻度表示多少温度），并估测液体的温度，不能超过温度计的量程（否则会损坏温度计）测量时，要将温度计的玻璃泡与被测液体充分接触，不能紧靠容器壁和容器底部；读数时，玻璃泡不能离开被测液、要待温度计的示数稳定后读数，且视线要与温度计中夜柱的上表面相平。

三、体温计1、用途：专门用来测量人体温的；2、测量范围：35℃～42℃；分度值为0.1℃；3、体温计读数时可以离开人体；4、体温计的特殊构成：玻璃泡和直的玻璃管之间有极细的、弯的细管叫做缩口；物态变化：物质在固、液、气三种状态之间的变化；固态、液态、气态在一定条件下可以相互转化。

物质以什么状态存在跟物体的温度有关。

四、熔化和凝固1、物质从固态变为液态叫熔化；从液态变为固态叫凝固；熔化和凝固是可逆的两物态变化过程；熔化要吸热，凝固要放热；2、固体可分为晶体和非晶体；晶体：熔化时有固定温度（熔点）的物质；非晶体：熔化时没有固定温度的物质；晶体和非晶体的根本区别是：晶体有熔点（熔化时温度不变继续吸热），非晶体没有熔点（熔化时温度升高，继续吸热）；（熔点：晶体熔化时的温度）；同一晶体的熔点和凝固点相同；3、晶体熔化的条件：温度达到熔点；继续吸收热量；晶体凝固的条件：温度达到凝固点；继续放热；4、晶体的熔化、凝固曲线：注意：1、物质熔化和凝固所用时间不一定相同；2、热量只能从温度高的物体传给温度低的物体，发生热传递的条件是：物体之间存在温度差；五、汽化和液化1、物质从液态变为气态叫汽化；物质从气态变为液态叫液化；汽化和液化是互为可逆的过程，汽化要吸热、液化要放热；3、汽化的方式为沸腾和蒸发；（1）蒸发：在任何温度下都能发生，且只在液体表面发生的缓慢的汽化现象；注：蒸发的快慢与A液体温度高低有关：温度越高蒸发越快（夏天洒在房间的水比冬天干的快；在太阳下晒衣服快干）；B跟液体表面积的大小有关，表面积越大，蒸发越快（凉衣服时要把衣服打开凉，为了地下有积水快干要把积水扫开）；C跟液体表面空气流速的快慢有关，空气流动越快，蒸发越快（凉衣服要凉在通风处，夏天开风扇降温）；（2）沸腾：在一定温度下（沸点）,在液体表面和内部同时发生的剧烈的汽化现象；注：沸点：液体沸腾时的温度叫沸点；不同液体的沸点一般不同；同种液体的沸点与压强有关，压强越大沸点越高（高压锅煮饭）；液体沸腾的条件：温度达到沸点还要继续吸热；（3）沸腾和蒸发的区别和联系：它们都是汽化现象，都吸收热量；沸腾在一定温度下才能进行；蒸发在任何温度下都能进行；沸腾在液体内部、外部同时发生；蒸发只在液体表面进行；沸腾比蒸发剧烈；（4）蒸发可致冷：夏天在房间洒水降温；人出汗降温；发烧时在皮肤上涂酒精降温；（5）不同物体蒸发的快慢不同：如酒精比水蒸发的快；4、液化的方法：（1）降低温度；（2）压缩体积（增大压强，提高沸点）如：氢的储存和运输；液化气；六、升华和凝华1、物质从固态直接变为气态叫升华；物质从气态直接变为固态叫凝华，升华吸热，凝华放热；2、升华现象：樟脑球变小；冰冻的衣服变干；人工降雨中干冰的物态变化；3、凝华现象：雪的形成；北方冬天窗户玻璃上的冰花（在玻璃的内表面）七、云、霜、露、雾、雨、雪、雹、“白气”的形成1、温度高于0℃时，水蒸汽液化成小水滴成为露；附在尘埃上形成雾；温度低于0℃时，水蒸汽凝华成霜；水蒸汽上升到高空，与冷空气相遇液化成小水滴，就形成云，大水滴就是雨；云层中还有大量的小冰晶、雪（水蒸汽凝华而成），小冰晶下落可熔化成雨，小水滴再与0℃冷空气流时，凝固成雹；“白气”是水蒸汽遇冷液化而成的第十二章内能与热机一、内能1、内能(1)概念：物体内部所有分子做无规则热运动的动能和分子势能的总和，叫物体的内能。

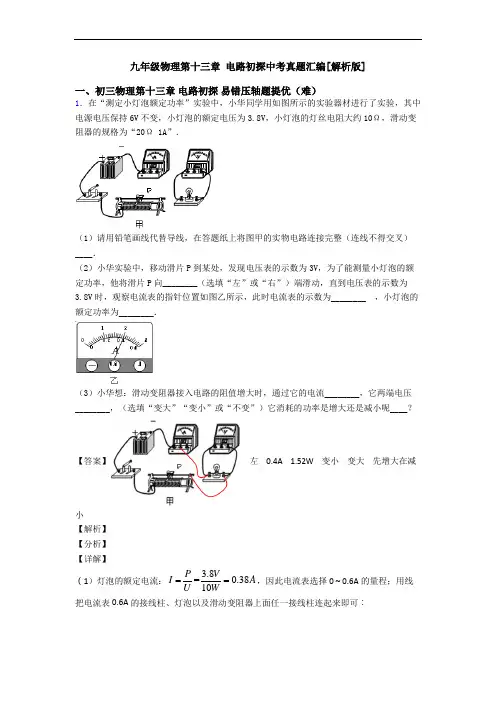

九年级物理第十三章 电路初探中考真题汇编[解析版]一、初三物理第十三章 电路初探 易错压轴题提优（难）1．在“测定小灯泡额定功率”实验中，小华同学用如图所示的实验器材进行了实验，其中电源电压保持6V 不变，小灯泡的额定电压为3.8V ，小灯泡的灯丝电阻大约10Ω，滑动变阻器的规格为“20Ω 1A”．（1）请用铅笔画线代替导线，在答题纸上将图甲的实物电路连接完整（连线不得交叉）____．（2）小华实验中，移动滑片P 到某处，发现电压表的示数为3V ，为了能测量小灯泡的额定功率，他将滑片P 向________（选填“左”或“右”）端滑动，直到电压表的示数为3.8V 时，观察电流表的指针位置如图乙所示，此时电流表的示数为________ ，小灯泡的额定功率为________．（3）小华想：滑动变阻器接入电路的阻值增大时，通过它的电流________，它两端电压________，（选填“变大”“变小”或“不变”）它消耗的功率是增大还是减小呢____？【答案】 左 0.4A 1.52W 变小 变大 先增大在减小【解析】【分析】【详解】（1）灯泡的额定电流： 3.8=0.3810P V I A U W==，因此电流表选择0～0.6A 的量程；用线把电流表0.6A 的接线柱、灯泡以及滑动变阻器上面任一接线柱连起来即可：（2）电压表测灯泡电压，要测灯泡的额定功率，使灯泡两端电压为3.8V，使电压表的示数由3V增大到3.8V，要使灯泡电压增大，需要电流增大，总电阻减小，滑动变阻器电阻减小，滑片向左端移动．电流表选择0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.4A，则灯泡的额定功率： 3.80.4 1.52P UI V A W==⨯=；（3）滑动变阻器接入电路的阻值增大时，通过它的电流变小，电路总电压不变，根据串联电路电阻分压规律可知，它两端的电压变大,设滑动变阻器接入电路电阻为R，电路电流=UIR R+，则根据P滑=I2可知：22222000()100220U U R URR R R R R R RR⨯==Ω+++++Ω；又因为R的变化范围是0~20Ω，所以所以当滑动变阻器接入电路的阻值增大，它消耗的功率先增大后减小（当R滑=10Ω时消耗的功率最大）．【点睛】点评：本题涉及电压表的读数、滑动变阻器的变阻原理、电功率的计算，要认真审题，注意隐含条件，虽综合性强，但都属于基础知识，难度适中．2．小宇同学在“探究串联电路电压规律”的实验时，得到“电源两端电压总大于各用电器两端电压之和”的结论，这与之前“电源两端电压等于各用电器两端电压之和”的猜想不符。

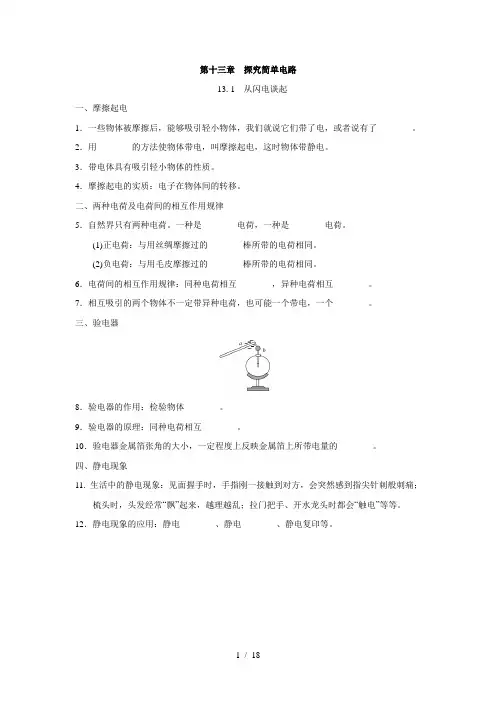

第十三章探究简单电路13. 1从闪电谈起一、摩擦起电1．一些物体被摩擦后，能够吸引轻小物体，我们就说它们带了电，或者说有了________。

2．用________的方法使物体带电，叫摩擦起电，这时物体带静电。

3．带电体具有吸引轻小物体的性质。

4．摩擦起电的实质：电子在物体间的转移。

二、两种电荷及电荷间的相互作用规律5．自然界只有两种电荷。

一种是________电荷，一种是________电荷。

(1)正电荷：与用丝绸摩擦过的________棒所带的电荷相同。

(2)负电荷：与用毛皮摩擦过的________棒所带的电荷相同。

6．电荷间的相互作用规律：同种电荷相互________，异种电荷相互________。

7．相互吸引的两个物体不一定带异种电荷，也可能一个带电，一个________。

三、验电器8．验电器的作用：检验物体________。

9．验电器的原理：同种电荷相互________。

10．验电器金属箔张角的大小，一定程度上反映金属箔上所带电量的________。

四、静电现象11. 生活中的静电现象：见面握手时，手指刚一接触到对方，会突然感到指尖针刺般刺痛；梳头时，头发经常“飘”起来，越理越乱；拉门把手、开水龙头时都会“触电”等等。

12．静电现象的应用：静电________、静电________、静电复印等。

13. 2电路的组成和连接方式第1课时电路的组成一、电路1．组成：用导线把________、________、开关等连接起来就组成了电路。

2．电路元件在电路中的作用：电源：提供________。

常见的电源有干电池、蓄电池和发电机。

用电器：消耗电能。

比如：电灯、电风扇、电饭锅、电视机等。

开关：__________________。

3．电路的三种状态：________、________和________。

4．短路的危害：短路时，电路中的电流很大，会烧坏电源和导线，甚至引发________。

5．强调：电源的两极是不允许________ 用导线连接起来的。

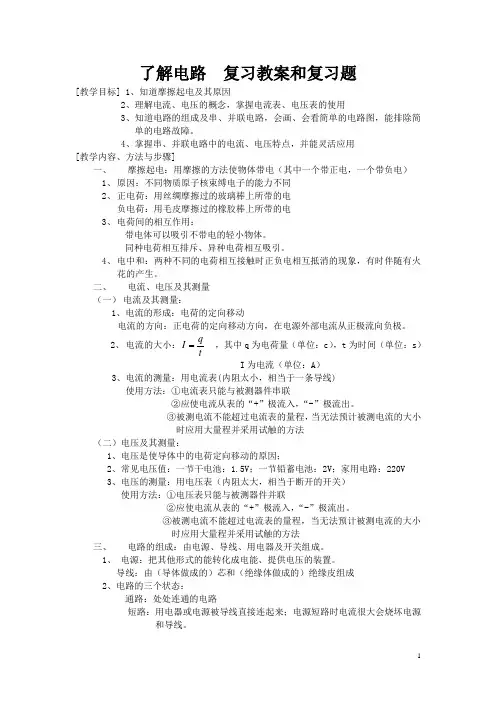

了解电路 复习教案和复习题[教学目标] 1、知道摩擦起电及其原因2、理解电流、电压的概念，掌握电流表、电压表的使用3、知道电路的组成及串、并联电路，会画、会看简单的电路图，能排除简单的电路故障。

4、掌握串、并联电路中的电流、电压特点，并能灵活应用 [教学内容、方法与步骤]一、 摩擦起电：用摩擦的方法使物体带电（其中一个带正电，一个带负电） 1、 原因：不同物质原子核束缚电子的能力不同 2、 正电荷：用丝绸摩擦过的玻璃棒上所带的电负电荷：用毛皮摩擦过的橡胶棒上所带的电 3、 电荷间的相互作用：带电体可以吸引不带电的轻小物体。

同种电荷相互排斥、异种电荷相互吸引。

4、 电中和：两种不同的电荷相互接触时正负电相互抵消的现象，有时伴随有火花的产生。

二、 电流、电压及其测量 （一） 电流及其测量：1、电流的形成：电荷的定向移动电流的方向：正电荷的定向移动方向，在电源外部电流从正极流向负极。

2、 电流的大小：tqI，其中q 为电荷量（单位：c ），t 为时间（单位：s ） I 为电流（单位：A ） 3、电流的测量：用电流表(内阻太小，相当于一条导线) 使用方法：①电流表只能与被测器件串联②应使电流从表的“+”极流入，“-”极流出。

③被测电流不能超过电流表的量程，当无法预计被测电流的大小时应用大量程并采用试触的方法（二）电压及其测量：1、电压是使导体中的电荷定向移动的原因；2、常见电压值：一节干电池：1.5V ；一节铅蓄电池：2V ；家用电路：220V3、电压的测量：用电压表（内阻太大，相当于断开的开关）使用方法：①电压表只能与被测器件并联②应使电流从表的“+”极流入，“-”极流出。

③被测电流不能超过电流表的量程，当无法预计被测电流的大小时应用大量程并采用试触的方法三、 电路的组成：由电源、导线、用电器及开关组成。

1、 电源：把其他形式的能转化成电能、提供电压的装置。

导线：由（导体做成的）芯和（绝缘体做成的）绝缘皮组成 2、电路的三个状态：通路：处处连通的电路短路：用电器或电源被导线直接连起来；电源短路时电流很大会烧坏电源和导线。

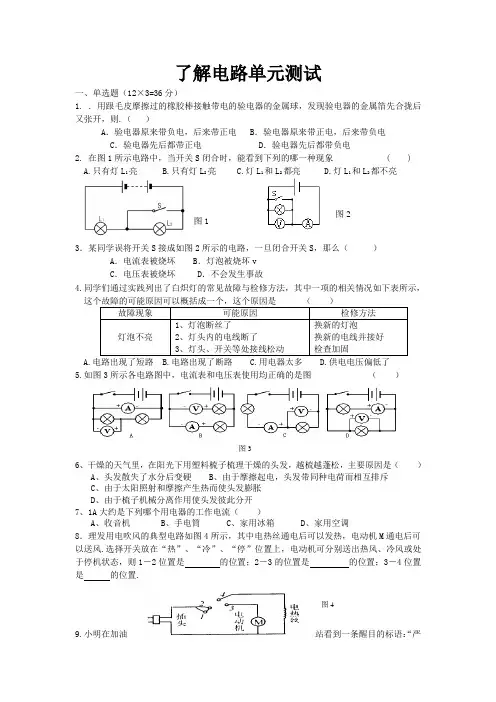

图2了解电路单元测试一、单选题（12×3=36分）1. ．用跟毛皮摩擦过的橡胶棒接触带电的验电器的金属球，发现验电器的金属箔先合拢后又张开，则.（ ）A ．验电器原来带负电，后来带正电B ．验电器原来带正电，后来带负电C ．验电器先后都带正电D ．验电器先后都带负电2. 在图1所示电路中，当开关S 闭合时，能看到下列的哪一种现象 ( ) A.只有灯L 1亮 B.只有灯L 2亮 C.灯L 1和L 2都亮 D.灯L 1和L 2都不亮3．某同学误将开关S 接成如图2所示的电路，一旦闭合开关S ，那么（ ）A ．电流表被烧坏B ．灯泡被烧坏vC ．电压表被烧坏D ．不会发生事故 4.同学们通过实践列出了白炽灯的常见故障与检修方法，其中一项的相关情况如下表所示，A.电路出现了短路B.电路出现了断路C.用电器太多D.供电电压偏低了5.如图3所示各电路图中，电流表和电压表使用均正确的是图 （ ）6、干燥的天气里，在阳光下用塑料梳子梳理干燥的头发，越梳越蓬松，主要原因是（ ） A 、头发散失了水分后变硬 B 、由于摩擦起电，头发带同种电荷而相互排斥 C 、由于太阳照射和摩擦产生热而使头发膨胀 D 、由于梳子机械分离作用使头发彼此分开7、1A 大约是下列哪个用电器的工作电流（ ）A 、收音机B 、手电筒C 、家用冰箱D 、家用空调8．理发用电吹风的典型电路如图4所示，其中电热丝通电后可以发热，电动机M 通电后可 以送风.选择开关放在“热”、“冷”、“停”位置上，电动机可分别送出热风、冷风或处于停机状态，则1－2位置是 的位置；2－3的位置是 的位置；3－4位置是 的位置.9.小明在加油站看到一条醒目的标语：“严图3图1 图4图8禁用塑料桶装运汽油”。

小明对此有下列理解 ， 你认为其中正确的是 ( )A. 组成塑料的分子问间隙很小，汽油会源源不断地渗出塑料桶来B. 汽油与塑料桶发生化学反应， 塑料桶将被熔化C. 汽车运行中汽油和塑料不断发生摩擦 ，积累的电荷太多容易发生放电引起火灾D. 塑料是热的良导体， 汽车运行要发热 ，热通过塑料桶传给汽油达到燃点会引起火灾10．如图5所示电路，闭合开关S ，两灯均正常发光，下列说法中正确的是（ ） A 通过a 点的电流等于通过c 点的电流 B 通过a 的电流大于通过c 点的电流 C 电压表测的是c 点的电压D 电压表测的是电源电压11．如图6所示，电源电压是5V 并保持不变，开关S 闭合后电压表的示数为3V ，则( )A ．L 1两端的电压为3VB ．L 2两端的电压为3VC ．L 2两端的电压为2VD ．L 1两端的电压为5V12.下图7是某同学实验时的实物电路．已知图中甲、乙、丙是三个电表，且连接无误．当他接通开关S 后，发现灯、均正常发光．可以判定甲是________表、乙是________表、丙是________表．二、填空 （14分）13. 如图8所示是电流表的使用上分别存在的问题，请在下面横线上写出造成其现象的原因。

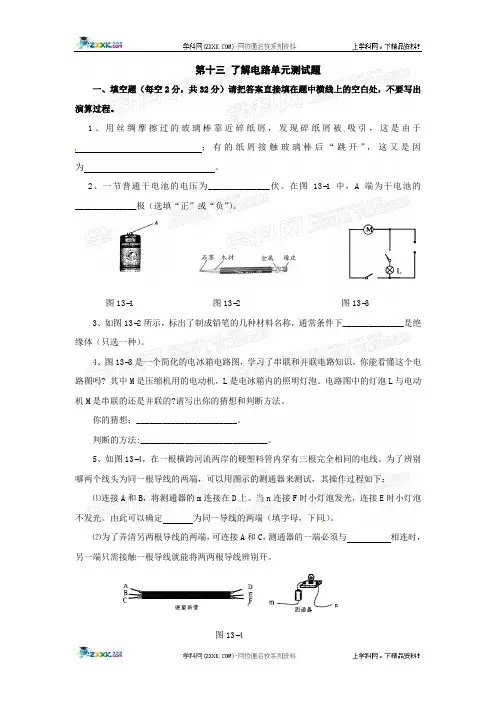

第十三了解电路单元测试题一、填空题（每空2分，共32分）请把答案直接填在题中横线上的空白处，不要写出演算过程。

1、用丝绸摩擦过的玻璃棒靠近碎纸屑，发现碎纸屑被吸引，这是由于；有的纸屑接触玻璃棒后“跳开”，这又是因为。

2、一节普通干电池的电压为______________伏。

在图13−1中，A端为干电池的______________极（选填“正”或“负”）。

图13−1 图13−2 图13−33、如图13−2所示，标出了制成铅笔的几种材料名称，通常条件下______________是绝缘体（只选一种）。

4、图13−3是一个简化的电冰箱电路图，学习了串联和并联电路知识，你能看懂这个电路图吗? 其中M是压缩机用的电动机，L是电冰箱内的照明灯泡。

电路图中的灯泡L与电动机M是串联的还是并联的?请写出你的猜想和判断方法。

你的猜想：_______________________。

判断的方法:_____________________________。

5、如图13−4，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线。

为了辨别哪两个线头为同一根导线的两端，可以用图示的测通器来测试，其操作过程如下：⑴连接A和B，将测通器的m连接在D上。

当n连接F时小灯泡发光，连接E时小灯泡不发光。

由此可以确定为同一导线的两端（填字母，下同）。

⑵为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与相连时，另一端只需接触一根导线就能将两两根导线辨别开。

图13−46．如图13—5甲中电流表A l读数为0．2A，则电流表A2的读数是 .图乙中电流表A2的读数为0.9A，A1读数为0.3A，则通过电流表A的电流是 .电流表A选用的量程应为 A．图13−5 图13−67.图13—6(a)所示电表的示数为；图13−6(b)所示电表的示数为。

8、物理课后，小南和小雄将一块铜片和一块锌片插入西红柿，做成了一个“西红柿电池”。

小南和小雄想探究“西红柿电池的电压大小与哪些因素有关”，小雄说：“可能与两金属片之间的距离有关”；小南想了图13–7想说：“也可能与两金属片插入西红柿中的深度有关”．为了验证猜想是否正确，他们找来了电压表，连成了如图13–7所示的电路．(1)请你选择其中一个猜想，并提出验证的方法：；(2)目前人们乱扔废旧电池的现象非常普遍．请你针对这种现象，给有关部门提出一条合理建议： .二、单项选择题（每小题3分，共36分）每小题只有一个正确的选项，请把正确选项前面的字母代号写在下表对应题号的答案栏里。

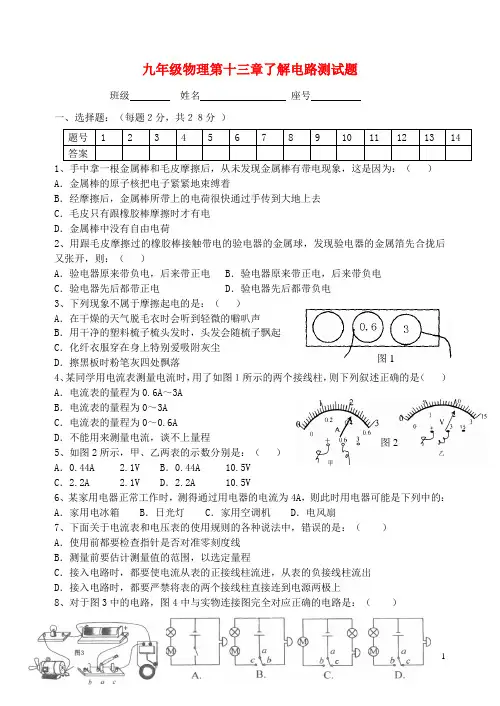

九年级物理第十三章了解电路测试题 班级 姓名 座号一、选择题：（每题２分，共２８分 ）题号 12 3 4 5 6 7 8 9 10 11 12 13 14 答案1、手中拿一根金属棒和毛皮摩擦后，从未发现金属棒有带电现象，这是因为：（ ）A ．金属棒的原子核把电子紧紧地束缚着B ．经摩擦后，金属棒所带上的电荷很快通过手传到大地上去C ．毛皮只有跟橡胶棒摩擦时才有电D ．金属棒中没有自由电荷2、用跟毛皮摩擦过的橡胶棒接触带电的验电器的金属球，发现验电器的金属箔先合拢后又张开，则：（ ）A ．验电器原来带负电，后来带正电B ．验电器原来带正电，后来带负电C ．验电器先后都带正电D ．验电器先后都带负电3、下列现象不属于摩擦起电的是：（ ）A ．在干燥的天气脱毛衣时会听到轻微的噼叭声B ．用干净的塑料梳子梳头发时，头发会随梳子飘起C ．化纤衣服穿在身上特别爱吸附灰尘D ．擦黑板时粉笔灰四处飘落4、某同学用电流表测量电流时，用了如图１所示的两个接线柱，则下列叙述正确的是（ ）A ．电流表的量程为0.6A ～3AB ．电流表的量程为0～3AC ．电流表的量程为0～0.6AD ．不能用来测量电流，谈不上量程 5、如图2所示，甲、乙两表的示数分别是：（ ）A ．0.44A 2.1VB ．0.44A 10.5VC ．2.2A 2.1VD ．2.2A 10.5V6、某家用电器正常工作时，测得通过用电器的电流为4A ，则此时用电器可能是下列中的：A ．家用电冰箱B ．日光灯C ．家用空调机D ．电风扇7、下面关于电流表和电压表的使用规则的各种说法中，错误的是：（ ）A ．使用前都要检查指针是否对准零刻度线B ．测量前要估计测量值的范围，以选定量程C ．接入电路时，都要使电流从表的正接线柱流进，从表的负接线柱流出D ．接入电路时，都要严禁将表的两个接线柱直接连到电源两极上8、对于图3中的电路，图4中与实物连接图完全对应正确的电路是：（ ）图1 图2图7 9、如图5所示，下列说法正确的是：( )A ．丙是电压表，甲、乙是电流表B ．甲是电流表，乙、丙是电压表C ．乙是电流表，甲、丙是电压表D ．甲是电压表，乙、丙是电流表10、电视机显像管尾部的电子枪热灯丝发射出来的电子，高速撞击电视机荧光屏使荧屏发光，则在显像管内电流方向是：（ ） A ．从灯丝到荧屏 B ．从荧屏到灯丝C ．显像管内是真空的，无法通过电流D ．电视机使用的是交流电，显像管内的电流方向不断改变11、如图6所示，电源电压是5V 并保持不变，开关S 闭合后电压表的示数为3V ，则：（ ）A ．L1两端的电压为3VB ．L2两端的电压为3VC ．L2两端的电压为2VD ．L1两端的电压为5V12、电视机的荧光屏表面经常有很多灰尘，这主要是因为：( )A ．荧光屏具有吸附灰尘的能力B ．房间内灰尘的自然堆积C ．电视机工作时，荧光屏表面有静电D ．电视机工作时，荧光屏表面温度较高 13、一个电路中有两个完全相同的用电器，用电流表测量表明通过两个用电器的电流相等，则这两个用电器的连接：( )A ．一定是串联B ．一定是并联C ．不可能是并联D ．可能是串联，也可能是并联14. 如图所示，闭合开关S 时，小电灯L 1、L 2都不亮。

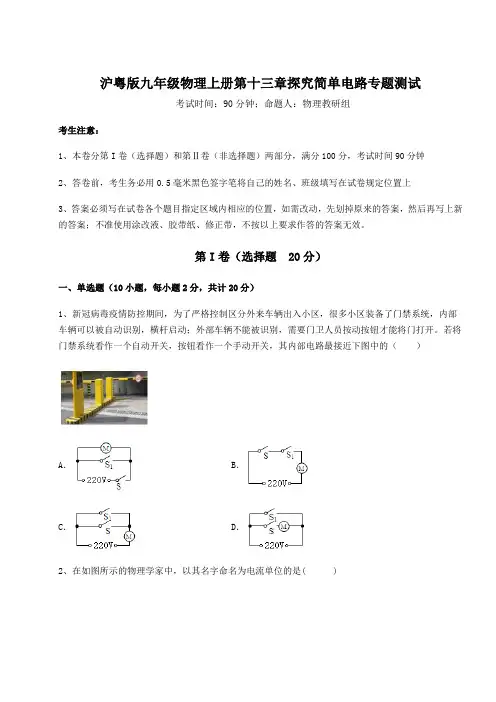

沪粤版九年级物理上册第十三章探究简单电路专题测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、新冠病毒疫情防控期间，为了严格控制区分外来车辆出入小区，很多小区装备了门禁系统，内部车辆可以被自动识别，横杆启动；外部车辆不能被识别，需要门卫人员按动按钮才能将门打开。

若将门禁系统看作一个自动开关，按钮看作一个手动开关，其内部电路最接近下图中的（）A．B．C．D．2、在如图所示的物理学家中，以其名字命名为电流单位的是( )A．B．C．D．3、小伟妈妈做饭时，不小心把胡椒粉洒在粗粒盐上。

小伟急中生智，拿塑料小勺在毛料布上摩擦了几下，然后把小勺靠近胡椒粉，胡椒粉立刻被吸到勺子上，成功将胡椒粉和粗粒盐分开。

下列说法正确的是（）A．塑料小勺能吸引胡椒粉是因为它带了电B．若塑料小勺带负电是因为它失去了电子C．塑料小勺带电是通过摩擦的方法创造了电荷D．塑料小勺摩擦毛料布带了电，说明小勺是导体4、将与毛皮摩擦过的塑料梳子靠近不带电的小纸屑，小纸屑容易被梳子“粘”起，下列现象中“粘”的原因与其相同是（）A．两个底面平整的铅块，挤压后能“粘”在一起B．书本被水浸湿后，里面的纸张全部粘在一起C．干燥的天气里，化纤布料的衣服容易“粘”在身上D．用硬卡片盖住装满水的玻璃杯，倒置后卡片“粘”在杯口5、如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.6A，则下列说法错误的是（）A．电流表A1的读数是0.3A B．灯泡L1和L2并联C．电流表A1一定连接“﹣、3”接线柱D．通过灯L1的电流为0.9A6、如图所示，是物理实验室常用的1号干电池。

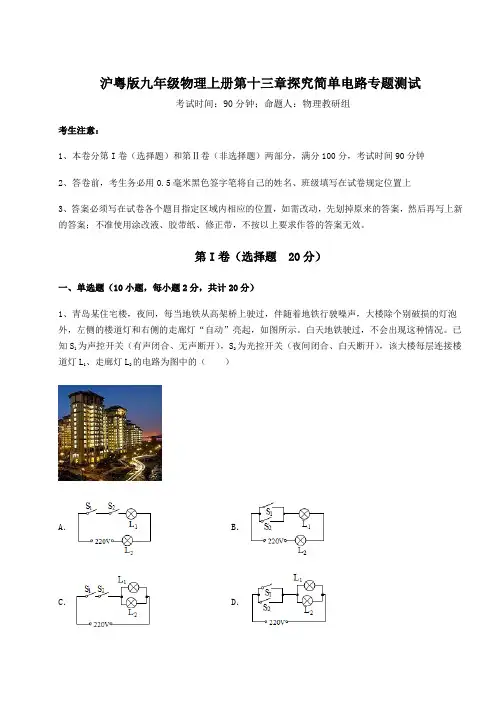

沪粤版九年级物理上册第十三章探究简单电路专题测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、青岛某住宅楼，夜间，每当地铁从高架桥上驶过，伴随着地铁行驶噪声，大楼除个别破损的灯泡外，左侧的楼道灯和右侧的走廊灯“自动”亮起，如图所示。

白天地铁驶过，不会出现这种情况。

已知S1为声控开关（有声闭合、无声断开），S2为光控开关（夜间闭合、白天断开），该大楼每层连接楼道灯L1、走廊灯L2的电路为图中的（）A．B．C．D．2、如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V，若故障只有一个，则可能是（）A．电源没电B．开关断路C．灯泡断路D．灯泡短路3、如图，用绝缘线分别悬吊甲、乙两轻小物体，甲带电，用带电棒丙分别靠近甲、乙。

下列能证明乙带电且甲、乙带异种电荷的现象是（）A．B．C．D．4、秋天天气干燥，用塑料梳子梳头，头发会随着梳子飘起来，而且头发会变得蓬松，下列分析正确的是（）A．梳头后，梳子带电而头发不带电B．头发会随着梳子飘起来，是因为头发和梳子带同种电荷C．梳子与头发摩擦的过程中，创造了电荷D．梳头后变得蓬松，是因为头发带上了同种电荷5、分别将下列物体接在如图所示电路的A、B两点间，闭合开关，能使灯泡发光的是（）A．干木条B．铅笔芯C．塑料棒D．陶瓷棒6、学校打算在南门和北门上各安装一个按钮开关，在传达室安装甲、乙两盏提示灯和电池组。

2019年秋九年级物理（沪科版）：了解电路【含答案及解析】姓名___________ 班级____________ 分数__________题号一二三四五六总分得分一、选择题1. 小雪在生活中观察到以下现象：①干燥的天气，用塑料梳子梳理干燥头发，越梳越蓬松；②电风扇转久了，扇叶上容易附着灰尘；③穿着化纤衣服的人晚上脱衣服时，常会看到闪光并听到响声；④吸尘器能够把地上的碎纸屑吸起来．在这几种现象中，属于摩擦起电现象的是()A. ①②③B. ①③④C. ②③④D. ①②③④2. 你见过史上最小气的猴子吗？如图所示，这只猴子小气到只要你抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，它就停止吵闹．从物理学的角度分析，香蕉的作用相当于电路中的()A. 开关B. 导线C. 电源D. 用电器3. 在如图所示的各电路中，开关闭合后，小灯泡L1、L2都能发光的是()A. B. C. D.4. 如图所示，关于电流表和电压表的使用方法中正确的是()A. B. C. D.5. 如图所示电路，L1的电阻比L2的大．开关闭合，灯均发光，则()A. V示数等于V1示数B. V1示数大于V2示数C. A示数大于A1示数D. A2示数大于A1示数6. 如图所示是玩具汽车的电路图，以下有关说法中正确的是()A. 开关S2控制整个电路B. 电动机与灯泡是串联的C. 电动机与灯泡工作时两端的电压不相等D. 电动机与灯泡是并联的7. 如图所示电路中，甲、乙两处分别接入电流表或电压表。

当S闭合后，为使两灯均能发光，则（）A. 甲接电流表，乙接电压表B. 甲、乙均接电流表C. 甲、乙均接电压表D. 甲接电压表，乙接电流表8. 如图所示是兴趣小组研究并联电路电流特点的实物图，实验中保持电源电压不变，先闭合开关S，下列说法不正确的是()A. 甲表有示数，乙表没有示数B. 再闭合开关S1，甲表示数大于乙表示数C. 再闭合开关S1，甲表示数变大，乙表有示数D. 再闭合开关S1，甲表示数变大，乙表示数变小9. 如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯亮，且只有一个电表有示数，其故障可能是()A. 灯L1开路B. 灯L1短路C. 灯L2开路D. 灯L2短路10. 为了生活方便，卧室里的同一个照明灯通常用两个开关控制．一个安装在进门处，另一个在床头附近，操作任意一个开关均可以开灯、关灯．下面四幅图是小明用电池作为电源设计的四个电路模型，能满足要求的是（其中A图中的Sl、S2及C图中的S1为单刀双掷开关）（）A. B. C. D.二、填空题11. 两只水果点亮了一只发光二极管（如图），金属片A是水果电池的（填“正极”或“负极”），两水果之间（填“串联”或“并联”），现将二极管正负极接线对调，二极管不发光，此时水果电池的正负极之间（填“有”或“没有”）电压．12. 被甲材料摩擦过的乙棒与被丝绸摩擦过的玻璃棒相互排斥．则乙棒带电荷，是因为乙棒在摩擦过程中电子．13. 晓桦不小心把一边耳机的线扯断了，而另一边耳机仍有声音，根据此现象可判断：两边耳机是_____(填“串联”或“并联”)的，你的判断依据：并联电路的一支路断路时，___(填“影响”或“不影响”)另一支路的通断．14. 如图所示电路，电源电压恒定，当开关S闭合后，电流表A1的示数_____，电流表A2的示数_____．(填“变大”“变小”或“不变”）三、实验题15. 在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作．一段时间后，发现电路中至少有一个电表的示数变大，故障发生在电阻R1、R2上，其他元件仍保持完好．(1)用一个完好的小灯替换R2后，小灯________(填“一定发光”“一定不发光”或“可能发光”)．(2)在原故障电路中，将电流表A与R1位置互换后，电压表V的示数不发生变化，原电路中可能存在的故障是________________________．四、填空题16. 如图甲所示电路中，电流表A1测的是________的电流；A2测的是通过________的电流．如果这两只表的示数如图乙、丙所示．则L1的电流为________A；L2的电流为________A.五、作图题17. 在图虚线框中填入电池和电压表的符号，使电路成为串联电路．六、实验题18. 如图所示，现有一个电池组、两个电流表A1和A2、两个小灯泡L1和L2、一个开关、导线若干(用笔画线代替导线)．请你设计一个电路，要求开关闭合后L1与L2并联；两只电流表接在电路中，且电流表A1的读数大于A2的读数．(1)请画出你所设计的电路图；(2)按照你设计的电路图，将图中的元件连接起来(导线不要交叉)．19. 在研究并联电路的电流规律时，某次实验所用的实验器材如图甲所示，请根据要求完成下列任务：(1)按照图乙所示的电路图，以笔画线代替导线，完成图甲的电路连接__________．(2)实验时，电流表A1、A2的示数如图丙所示，通过L1的电流为________A；如不计实验误差，请在图丁中标出此时电流表A3的指针位置．20. 李小芳同学在物理实验室对串联电路电压规律进行实验探究时，利用现有的器材按如下步骤进行操作：①按图所示的电路图连接电路；②闭合开关S，用电压表测出L1两端的电压；③在测L2两端的电压时，李小芳同学为了节省实验时间，采用以下方法：电压表所接的B 接点不动，只断开A接点，并改接到C接点上；④测出AC间的电压．对小芳同学以上实验操作评价是：(1)在拆接电路时，开关应该________；(2)小芳同学用上面的方法能否测出L2两端的电压？为什么？_____________________.(3)方法改进后，测出AB、BC、AC间的电压记录在下面表格中．小芳同学依据本次实验数据可以得出的结论是：串联电路总电压________(填“等于”或“不等于”)各用电器两端的电压之和．这个实验在设计方案上存在的不足之处是________________________________．参考答案及解析第1题【答案】第2题【答案】第3题【答案】第4题【答案】第5题【答案】第6题【答案】第7题【答案】第8题【答案】第9题【答案】第10题【答案】第11题【答案】第12题【答案】第13题【答案】第14题【答案】第15题【答案】第16题【答案】第17题【答案】第18题【答案】第19题【答案】第20题【答案】。

沪粤版九年级物理上册第十三章探究简单电路必考点解析考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，电源两端电压保持不变，R1、R2为定值电阻。

闭合开关S1和S2，电流表和电压表均有示数；当开关S2断开时，下列判断正确的是（）A．电流表示数不变，电压表示数变小B．电流表示数变大，电压表示数变大C．电流表示数变小，电压表示数变小D．电流表示数变小，电压表示数不变2、下面数据中符合生活实际的是（）A．教室里课桌的高度大约是80dm B．一名中学生的质量约为500kgC．人体感觉舒适的气温约为40℃D．人体安全电压不高于36V3、小伟妈妈做饭时，不小心把胡椒粉洒在粗粒盐上。

小伟急中生智，拿塑料小勺在毛料布上摩擦了几下，然后把小勺靠近胡椒粉，胡椒粉立刻被吸到勺子上，成功将胡椒粉和粗粒盐分开。

下列说法正确的是（）A．塑料小勺能吸引胡椒粉是因为它带了电B．若塑料小勺带负电是因为它失去了电子C．塑料小勺带电是通过摩擦的方法创造了电荷D．塑料小勺摩擦毛料布带了电，说明小勺是导体4、如图所示，灯泡1L、2L串联的电路是（）A．B．C．D．5、下列电路图中，与实物电路对应的是（）A．B．C．D．6、如图所示电路，闭合开关后两灯均正常发光，下列判断正确的是（）A．电流表A1测通过灯L1的电流B．两电流表的示数一定不相同C．两灯的额定功率一定不相同D．仅断开S2，电流表A2的示数不变7、分别将下列物体接在如图所示电路的A、B两点间，闭合开关，能使灯泡发光的是（）A．干木条B．铅笔芯C．塑料棒D．陶瓷棒8、如图所示的电路中，电源电压为9V，闭合开关后，两灯均发光，电压表示数为6V，此时（）A．灯泡L1两端电压为6V B．灯泡L2两端电压为6VC．灯泡L1两端电压为9V D．灯泡L2两端电压为3V9、《危险化学品安全管理条例》要求，学校危化品储藏室的门上要装两把锁，只有学校分管领导和管理员同时启用钥匙才能触发保险栓，从而打开储藏室的门。

沪粤版九年级物理上册第十三章探究简单电路专题练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，是2022年冬奥会闭幕式上控制舞台灯光与五环旗升降的电路原理图。

闭合开关S1，舞台灯亮起，按下开关S2时，电动机才能启动控制五环旗升降；若舞台灯不亮，电动机也不启动。

下列电路符合要求的是（）A．B．C．D．2、“节能减排，低碳生活”重在行动。

居民楼道里的灯是由“光控”开关和“声控”开关同时控制的：“光控”开关在天黑时自动闭合，天亮时自动断开；“声控”开关在有人走近发出声音时闭合，无人走动时自动断开。

这样，照明灯只有在夜间有人走近时才会发光，其余时间均不发光，达到节电效果。

以下电路设计合理的是（）A．B．C．D．3、在探究串联电路电压特点时，某同学设计的电路如图所示。

对于下列实验过程中出现的现象及分析正确的是（）A．开关闭合后，如果灯泡L2不亮、L1亮，一定是L2灯丝断了B．如果只有灯泡L1开路，则开关闭合后电压表示数一定为零C．如果只有灯泡L2开路，则开关闭合后电压表示数一定为零D．开关闭合后，如果电压表示数为零，灯泡L2一定不发光4、抽油烟机是现代家庭的“好帮手”，它内部装有照明灯和电动机。

使用时，有时需要照明灯和电动机各自独立工作，有时需要它们同时工作。

下列如图所示的电路中，符合上述要求的是（）A．B．C．D．5、新冠病毒疫情防控期间，为了严格控制区分外来车辆出入小区，很多小区装备了门禁系统，内部车辆可以被自动识别，横杆启动；外部车辆不能被识别，需要门卫人员按动按钮才能将门打开。

沪粤版九年级物理上册第十三章探究简单电路专题练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、下列数据中符合生活实际的是（）A．家庭节能灯中的电流约为10AB．一个苹果的质量约为1kgC．课桌的高度约为0.7mD．成年人的正常体温是39℃2、如图所示，旅客进入火车站需要通过刷脸机认证，当身份信息或人脸信息不符合时，电动机不工作无法打开闸门，人不能进入火车站．小明设计了电路模拟刷脸机，能达到相同效果的电路图是（）A．B．C．D．3、青岛某住宅楼，夜间，每当地铁从高架桥上驶过，伴随着地铁行驶噪声，大楼除个别破损的灯泡外，左侧的楼道灯和右侧的走廊灯“自动”亮起，如图所示。

白天地铁驶过，不会出现这种情况。

已知S1为声控开关（有声闭合、无声断开），S2为光控开关（夜间闭合、白天断开），该大楼每层连接楼道灯L1、走廊灯L2的电路为图中的（）A．B．C．D．4、工作和生活中，手机已成为人们常用的工具。

华为智能手机的电池电压最接近（）A．4V B．110V C．220V D．380V5、用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔片张开，如图所示。

下列说法正确的是（ ）A ．毛皮的原子核束缚电子的能力比橡胶棒强B ．摩擦过程中毛皮上的电子转移到橡胶棒上C ．验电器箔片张开是因为两箔片带了正电荷D ．金属球上的电荷与两箔片上的电荷电性相反6、如图所示电路，探究并联电路中电流的关系｡L 1与L 2是两个不同规格的小灯泡，闭合开关后，通过a ､b ､c ､d 四处电流的大小关系正确的是（ ）A ．a b I I =B ．a c I I =C ．b c I I =D ．a d I I =7、如图所示，把一只LED （发光二极管）接入电路，闭合开关后LED 正常发光，用手触摸几乎感觉不到发热｡以下说法正确的是（ ）A．LED相当于电源B．LED主要是由超导体材料制成的C．LED工作时主要将电能转化为内能D．电源正负极对调连接，闭合开关LED不发光8、小昆家的卧室吊灯 L 用两个开关控制，一个安装在进门处，另一个安装在床头附近。
