钩型外锁闭装置及安装
- 格式:ppt
- 大小:1.45 MB
- 文档页数:40
提速道岔钩式外锁闭装置在吸取了国内外道岔转换锁闭装置的先进技术的基础上,研制了采用S700K电动转辙机牵引的新型道岔转换锁闭设备─-钩式外锁闭装置。
1 国内外道岔锁闭状态国外外锁闭结构方式:①燕尾式结构②拐肘式结构③钩式结构我国外锁闭技术的发展经历了三个阶段:第一代外锁闭装置:契形燕尾第二代外锁闭装置:燕尾式第三代外锁闭装置:钩式2 钩式外锁闭装置的主要技术要求2.1 尖轨与基本轨应达到静态宏观密贴,在锁闭处不应有密贴力.2.2 尖轨与基本轨、心轨与翼轨间有4mm及其以上间隙时,道岔不锁闭。
2.3 两个及其以上牵引点时, 任意两牵引点尖轨与基本轨间有10mm及其以上间隙时,道岔不能锁闭。
2.4 锁闭量。
2.5 尖轨开程K。
3 钩型外锁闭装置动作原理外锁闭装置的动作分为三个过程:解锁过程转换过程锁闭过程4 钩型外锁闭装置结构钩型外锁闭装置由锁闭框组件1、尖轨连接铁组件2、锁钩组件3、锁闭杆组件4共四部分组成.5 特性分析5.1 采用垂直锁闭方式,提高了锁闭可靠性。
5.2 提高了整体的强度和综合机械性能。
5.3 安装和维修方便,减少了现场施工封锁时间。
5.4 两点牵引拉力分布合理。
5.5 调整简单。
5.6 提高了转换设备的使用寿命。
6 质量保证措施6.1 保证物资供应6.2 采用柔性加工技术6.3 采用锻造技术6.4 采用探伤技术6.5 严格工艺过程控制6.6 严格工序间的质量检查6.7 采用了防腐性能强的表面防腐蚀技术7 安装、调试和防护7.1 安装安装前要检查道岔部分是否符合有关技术要求,然后方可安装电务设备:①道床水平,尖轨、心轨在人工拨动条件下,定、反位应达到静态宏观密贴,不能存在拱腰、翻背、吊板等不良现象;②各牵引点基本轨轨距尺寸满足要求;③各牵引点轨枕相对于基本轨上安装锁闭框用孔的位置尺寸满足要求;④各牵引点尖轨在锁闭位置处的上拱高度不得大于5mm。
道岔上道前,在工务预铺完成后,外锁闭装置必须进行试装。

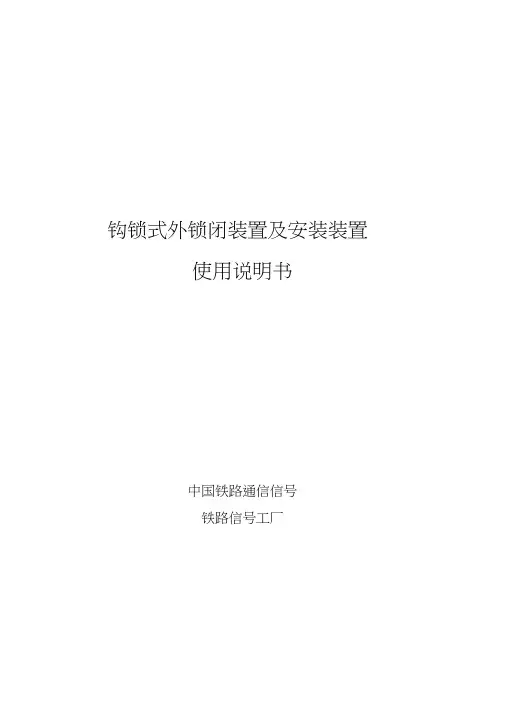

钩锁式外锁闭装置及安装装置使用说明书中国铁路通信信号铁路信号工厂目录一、概述二、设计说明三、外锁闭及安装装置的功能四、工作原理1.尖轨部分2.心轨部分五、安装与调试1.安装2.调试六、维护、保养要求七、附件及其它1.易损、易耗件2.随机文件3.设备的存放八、附原理图一、概述:道岔转换系统中的外锁闭及安装装置,是保证铁路运输安全的重要设备之一。
为了适应铁路的高速发展,北京全路通信信号设计院设计了多种类型的外锁闭及安装装置。
通过技术转让,由我厂进行生产及销售,供各类型提速道岔使用。
二、设计说明:1.外锁闭及安装装置可根据现场需要安装在道岔直线一侧或侧线一侧。
2.对于可动心轨部分,因外锁闭心轨部分对于道岔左开或右开所用的锁闭框不同,所以,定货时必须注明道岔左开或右开以及转辙机的安装位置(左、右)侧。
以S0321为例,道岔右开时,使用“右开”心轨锁闭框,图号尾部为“A ”如S0321-4-2-1A 。
道岔左开时, 使用“左开”心轨锁闭框,图号尾部为“B ”如S0321-4-2-1B 。
为了安装方便,心轨锁闭框出厂时,已根据道岔“左”“右”开和不同的安装位置做好了标记,请按安装图和有关标记进行安装。
转辙机装在道岔左侧或右侧时,安装装置部分零部件可能不同,所以安装装置定货时应注明转辙机左装或右装。
3.对于用多台转辙机牵引的道岔,安装装置部分根据设计要求有的牵引点不装表示杆。
三、外锁闭及安装装置的功能:外锁闭装置是能够转换道岔并将道岔的密贴尖轨与基本轨、心轨与翼轨直接进行锁闭,同时将斥离尖轨保持在标准开口位置的设备。
其对道岔的锁闭是在外部实现的,直接将密贴尖轨和基本轨、心轨与翼轨锁在一起,使之成为一个整体,提高了道岔的结构钢性,这样就保证了高速、重载列车的行车安全。
安装装置是将电转机与外锁闭装置连接起来,辅助道岔实现转换、锁闭,并表示尖轨和心轨的正确位置。
四.工作原理:1.尖轨部分:转辙机产生的动力通过安装装置作用到锁闭杆组成上,锁闭杆组成整体直线运动,锁闭杆凸台与锁钩的缺口作用,推(拉)两侧尖轨;当尖轨与基本轨密贴时,转辙机还未运动到位,继续推(拉)锁闭杆,锁闭杆凸台处的斜面与锁钩缺口处的斜面挤压使锁钩的尾部抬起,这时锁钩以销轴为轴向上旋转,最终锁钩尾部的斜面与锁闭铁的斜面贴合,锁闭杆凸台的上面与锁钩尾部下表面贴合,这时转辙机运动到位,完成锁闭;在另一端锁闭杆凸台在锁钩的缺口中,限制斥离尖轨运动,保证道岔开口达到设计要求。
钩锁式外锁闭装置及安装装置使用说明书中国铁路通信信号铁路信号工厂目录一、概述二、设计说明三、外锁闭及安装装置的功能四、工作原理1. 尖轨部分2. 心轨部分五、安装与调试1. 安装2. 调试六、维护、保养要求七、附件及其它1. 易损、易耗件2.随机文件3. 设备的存放八、附原理图一、概述:道岔转换系统中的外锁闭及安装装置,是保证铁路运输安全的重要设备之一。
为了适应铁路的高速发展,北京全路通信信号设计院设计了多种类型的外锁闭及安装装置。
通过技术转让,由我厂进行生产及销售,供各类型提速道岔使用。
二、设计说明:1. 外锁闭及安装装置可根据现场需要安装在道岔直线一侧或侧线一侧。
2. 对于可动心轨部分,因外锁闭心轨部分对于道岔左开或右开所用的锁闭框不同,所以,定货时必须注明道岔左开或右开以及转辙机的安装位置(左、右)侧。
以S0321 为例,道岔右开时,使用“右开”心轨锁闭框,图号尾部为“ A ”如S0321-4-2-1A 。
道岔左开时, 使用“左开”心轨锁闭框,图号尾部为“ B ”如S0321-4-2-1B。
为了安装方便,心轨锁闭框出厂时,已根据道岔“左” “右”开和不同的安装位置做好了标记,请按安装图和有关标记进行安装。
转辙机装在道岔左侧或右侧时,安装装置部分零部件可能不同,所以安装装置定货时应注明转辙机左装或右装。
3. 对于用多台转辙机牵引的道岔,安装装置部分根据设计要求有的牵引点不装表示杆。
三、外锁闭及安装装置的功能: 外锁闭装置是能够转换道岔并将道岔的密贴尖轨与基本轨、心轨与翼轨直接进行锁闭,同时将斥离尖轨保持在标准开口位置的设备。
其对道岔的锁闭是在外部实现的,直接将密贴尖轨和基本轨、心轨与翼轨锁在一起,使之成为一个整体,提高了道岔的结构钢性,这样就保证了高速、重载列车的行车安全。
安装装置是将电转机与外锁闭装置连接起来,辅助道岔实现转换、锁闭,并表示尖轨和心轨的正确位置。
四.工作原理:1. 尖轨部分: 转辙机产生的动力通过安装装置作用到锁闭杆组成上,锁闭杆组成整体直线运动,锁闭杆凸台与锁钩的缺口作用,推(拉)两侧尖轨;当尖轨与基本轨密贴时,转辙机还未运动到位,继续推(拉)锁闭杆,锁闭杆凸台处的斜面与锁钩缺口处的斜面挤压使锁钩的尾部抬起,这时锁钩以销轴为轴向上旋转,最终锁钩尾部的斜面与锁闭铁的斜面贴合,锁闭杆凸台的上面与锁钩尾部下表面贴合,这时转辙机运动到位,完成锁闭;在另一端锁闭杆凸台在锁钩的缺口中,限制斥离尖轨运动,保证道岔开口达到设计要求。
道岔钩型外锁闭装置引言道岔是铁路上重要的设备,它用于实现列车行进方向的改变。
在道岔的安全运行过程中,外锁闭装置起到了关键的作用。
道岔钩型外锁闭装置是一种常用的外锁闭装置,本文将介绍其原理、结构和工作流程。
原理道岔钩型外锁闭装置基于钩装置的原理,通过钩装置将道岔的尖轨和机构封锁,确保列车安全行进。
结构道岔钩型外锁闭装置主要包括以下几个部分: * 钩装置:用于将尖轨与机构锁闭。
* 电动机:提供动力使钩装置运动。
* 控制系统:控制电动机的运行和钩装置的动作。
工作流程道岔钩型外锁闭装置的工作流程如下: 1. 初始状态:道岔的尖轨与机构之间没有锁闭装置。
2. 列车进入:列车进入道岔区段时,激活锁闭装置。
3. 钩装置动作:电动机启动,驱动钩装置向尖轨和机构靠近。
4. 锁闭:当钩装置完全靠近尖轨和机构时,锁闭装置完成锁闭动作,确保道岔的稳定。
5. 列车通过:列车通过道岔区段时,锁闭装置保持锁闭状态,确保列车行进安全。
6. 解锁:列车通过后,控制系统解除钩装置的锁闭状态,使其回到初始状态。
优点道岔钩型外锁闭装置具有以下优点: 1. 稳定性高:锁闭装置能够牢固地锁住尖轨和机构,保证道岔的稳定性。
2. 安全可靠:锁闭装置能够确保列车行进过程中道岔的安全,减少事故的发生。
3. 操作简便:控制系统可以方便地操作锁闭装置的状态,满足实际运行需求。
应用道岔钩型外锁闭装置广泛应用于铁路交通系统中,保障了列车的安全运行。
它在高速铁路、城市轨道交通等线路上被广泛采用。
道岔钩型外锁闭装置通过钩装置的原理,实现了道岔的外锁闭,保证了列车的安全行进。
其结构简单、工作流程清晰,具有较高的稳定性和安全性。
在铁路交通系统中,道岔钩型外锁闭装置起到了至关重要的作用。
钩锁式外锁闭装置及安装装置使用说明书中国铁路通信信号铁路信号工厂目录一、概述二、设计说明三、外锁闭及安装装置的功能四、工作原理1.尖轨部分2.心轨部分五、安装与调试1.安装2.调试六、维护、保养要求七、附件及其它1.易损、易耗件2.随机文件3.设备的存放八、附原理图一、概述:道岔转换系统中的外锁闭及安装装置,是保证铁路运输安全的重要设备之一。
为了适应铁路的高速发展,北京全路通信信号设计院设计了多种类型的外锁闭及安装装置。
通过技术转让,由我厂进行生产及销售,供各类型提速道岔使用。
二、设计说明:1.外锁闭及安装装置可根据现场需要安装在道岔直线一侧或侧线一侧。
2.对于可动心轨部分,因外锁闭心轨部分对于道岔左开或右开所用的锁闭框不同,所以,定货时必须注明道岔左开或右开以及转辙机的安装位置(左、右)侧。
以S0321为例,道岔右开时,使用“右开”心轨锁闭框,图号尾部为“A ”如S0321-4-2-1A 。
道岔左开时, 使用“左开”心轨锁闭框,图号尾部为“B ”如S0321-4-2-1B。
为了安装方便,心轨锁闭框出厂时,已根据道岔“左”“右”开和不同的安装位置做好了标记,请按安装图和有关标记进行安装。
转辙机装在道岔左侧或右侧时,安装装置部分零部件可能不同,所以安装装置定货时应注明转辙机左装或右装。
3.对于用多台转辙机牵引的道岔,安装装置部分根据设计要求有的牵引点不装表示杆。
三、外锁闭及安装装置的功能:外锁闭装置是能够转换道岔并将道岔的密贴尖轨与基本轨、心轨与翼轨直接进行锁闭,同时将斥离尖轨保持在标准开口位置的设备。
其对道岔的锁闭是在外部实现的,直接将密贴尖轨和基本轨、心轨与翼轨锁在一起,使之成为一个整体,提高了道岔的结构钢性,这样就保证了高速、重载列车的行车安全。
安装装置是将电转机与外锁闭装置连接起来,辅助道岔实现转换、锁闭,并表示尖轨和心轨的正确位置。
四.工作原理:1.尖轨部分:转辙机产生的动力通过安装装置作用到锁闭杆组成上,锁闭杆组成整体直线运动,锁闭杆凸台与锁钩的缺口作用,推(拉)两侧尖轨;当尖轨与基本轨密贴时,转辙机还未运动到位,继续推(拉)锁闭杆,锁闭杆凸台处的斜面与锁钩缺口处的斜面挤压使锁钩的尾部抬起,这时锁钩以销轴为轴向上旋转,最终锁钩尾部的斜面与锁闭铁的斜面贴合,锁闭杆凸台的上面与锁钩尾部下表面贴合,这时转辙机运动到位,完成锁闭;在另一端锁闭杆凸台在锁钩的缺口中,限制斥离尖轨运动,保证道岔开口达到设计要求。
钩锁式外锁闭装置及安装装置使用说明书中国铁路通信信号铁路信号工厂一、概述二、设计说明三、外锁闭及安装装置的功能四、工作原理1.尖轨部分2.心轨部分五、安装与调试1.安装2.调试六、维护、保养要求七、附件及其它1.易损、易耗件2.随机文件3.设备的存放八、附原理图概述:道岔转换系统中的外锁闭及安装装置,是保证铁路运输安全的重要设备之一。
为了适应铁路的高速发展,北京全路通信信号设计院设计了多种类型的外锁闭及安装装置。
通过技术转让,由我厂进行生产及销售,供各类型提速道岔使用。
二、设计说明:1.外锁闭及安装装置可根据现场需要安装在道岔直线一侧或侧线一侧。
2.对于可动心轨部分,因外锁闭心轨部分对于道岔左开或右开所用的锁闭框不同,所以,定货时必须注明道岔左开或右开以及转辙机的安装位置(左、右)侧。
以S0321为例,道岔右开时,使用“右开” 心轨锁闭框,图号尾部为“ A ”如S0321-4-2-1A。
道岔左开时,使用“左开”心轨锁闭框,图号尾部为“ B ”如S0321-4-2-1B 。
为了安装方便,心轨锁闭框出厂时,已根据道岔“左”“右”开和不同的安装位置做好了标记,请按安装图和有关标记进行安装。
转辙机装在道岔左侧或右侧时,安装装置部分零部件可能不同,所以安装装置定货时应注明转辙机左装或右装。
3.对于用多台转辙机牵引的道岔,安装装置部分根据设计要求有的牵引点不装表示杆。
三、外锁闭及安装装置的功能:外锁闭装置是能够转换道岔并将道岔的密贴尖轨与基本轨、心轨与翼轨直接进行锁闭,同时将斥离尖轨保持在标准开口位置的设备。
其对道岔的锁闭是在外部实现的,直接将密贴尖轨和基本轨、心轨与翼轨锁在一起,使之成为一个整体,提高了道岔的结构钢性,这样就保证了高速、重载列车的行车安全。
安装装置是将电转机与外锁闭装置连接起来,辅助道岔实现转换、锁闭,并表示尖轨和心轨的正确位置。
四.工作原理:1.尖轨部分:转辙机产生的动力通过安装装置作用到锁闭杆组成上,锁闭杆组成整体直线运动,锁闭杆凸台与锁钩的缺口作用,推(拉)两侧尖轨;当尖轨与基本轨密贴时,转辙机还未运动到位,继续推(拉)锁闭杆,锁闭杆凸台处的斜面与锁钩缺口处的斜面挤压使锁钩的尾部抬起,这时锁钩以销轴为轴向上旋转,最终锁钩尾部的斜面与锁闭铁的斜面贴合,锁闭杆凸台的上面与锁钩尾部下表面贴合,这时转辙机运动到位,完成锁闭;在另一端锁闭杆凸台在锁钩的缺口中,限制斥离尖轨运动,保证道岔开口达到设计要求。
