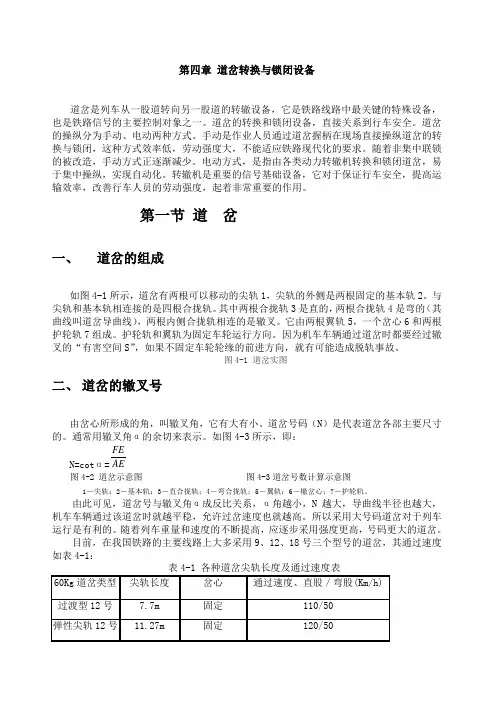

第四章道岔转换与锁闭设备道岔是列车从一股道转向另一股道的转辙设备，它是铁路线路中最关键的特殊设备，也是铁路信号的主要控制对象之一。
道岔的转换和锁闭设备，直接关系到行车安全。
道岔的操纵分为手动、电动两种方式。
手动是作业人员通过道岔握柄在现场直接操纵道岔的转换与锁闭，这种方式效率低，劳动强度大，不能适应铁路现代化的要求。
随着非集中联锁的被改造，手动方式正逐渐减少。
电动方式，是指由各类动力转辙机转换和锁闭道岔，易于集中操纵，实现自动化。
转辙机是重要的信号基础设备，它对于保证行车安全，提高运输效率，改善行车人员的劳动强度，起着非常重要的作用。
第一节道岔一、道岔的组成如图4-1所示，道岔有两根可以移动的尖轨1，尖轨的外侧是两根固定的基本轨2。
与尖轨和基本轨相连接的是四根合拢轨。
其中两根合拢轨3是直的，两根合拢轨4是弯的（其曲线叫道岔导曲线），两根内侧合拢轨相连的是辙叉。
它由两根翼轨5，一个岔心6和两根护轮轨7组成。
护轮轨和翼轨为固定车轮运行方向。
因为机车车辆通过道岔时都要经过辙叉的“有害空间S”，如果不固定车轮轮缘的前进方向，就有可能造成脱轨事故。
图4-1 道岔实图二、道岔的辙叉号由岔心所形成的角，叫辙叉角，它有大有小。
道岔号码（N）是代表道岔各部主要尺寸的。
通常用辙叉角α的余切来表示。
如图4-3所示，即：N=cotα=FE AE图4-2 道岔示意图图4-3道岔号数计算示意图1－尖轨；2－基本轨；3－直合拢轨；4－弯合拢轨；5－翼轨；6－辙岔心；7－护轮轨。
由此可见，道岔号与辙叉角α成反比关系，α角越小，N越大，导曲线半径也越大，机车车辆通过该道岔时就越平稳，允许过岔速度也就越高。
所以采用大号码道岔对于列车运行是有利的。
随着列车重量和速度的不断提高，应逐步采用强度更高，号码更大的道岔。
目前，在我国铁路的主要线路上大多采用9、12、18号三个型号的道岔，其通过速度如表4-1：三、道岔的位置和状态由图4-2所示，道岔有两根可以移动的尖轨，一根密贴于基本轨，另一根尖轨离开基本轨，可以同时改变两根尖轨的位置，使原来密贴的分离，而原来分离的密贴，可见道岔有两个可以改变的位置。
