Maya常用多边形建模命令

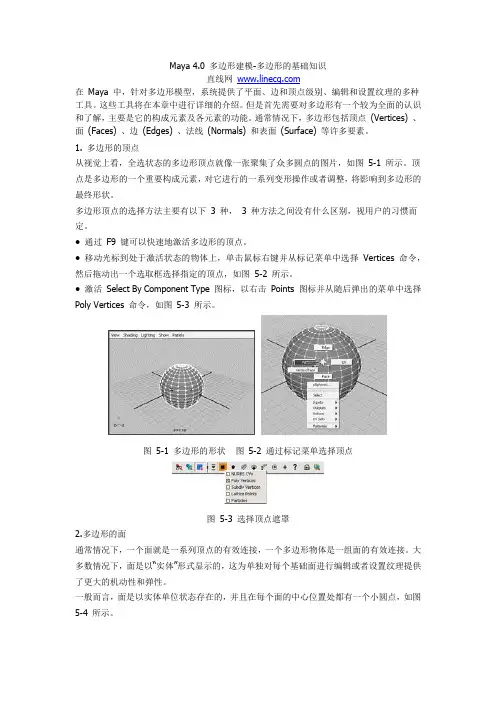

Maya 4.0 多边形建模-多边形的基础知识直线网在Maya 中，针对多边形模型，系统提供了平面、边和顶点级别、编辑和设置纹理的多种工具。

这些工具将在本章中进行详细的介绍。

但是首先需要对多边形有一个较为全面的认识和了解，主要是它的构成元素及各元素的功能。

通常情况下，多边形包括顶点(Vertices) 、面(Faces) 、边(Edges) 、法线(Normals) 和表面(Surface) 等许多要素。

1. 多边形的顶点从视觉上看，全选状态的多边形顶点就像一张聚集了众多圆点的图片，如图5-1 所示。

顶点是多边形的一个重要构成元素，对它进行的一系列变形操作或者调整，将影响到多边形的最终形状。

多边形顶点的选择方法主要有以下 3 种， 3 种方法之间没有什么区别，视用户的习惯而定。

● 通过F9 键可以快速地激活多边形的顶点。

● 移动光标到处于激活状态的物体上，单击鼠标右键并从标记菜单中选择Vertices 命令，然后拖动出一个选取框选择指定的顶点，如图5-2 所示。

● 激活Select By Component Type 图标，以右击Points 图标并从随后弹出的菜单中选择Poly Vertices 命令，如图5-3 所示。

图5-1 多边形的形状图5-2 通过标记菜单选择顶点图5-3 选择顶点遮罩2.多边形的面通常情况下，一个面就是一系列顶点的有效连接，一个多边形物体是一组面的有效连接。

大多数情况下，面是以“实体”形式显示的，这为单独对每个基础面进行编辑或者设置纹理提供了更大的机动性和弹性。

一般而言，面是以实体单位状态存在的，并且在每个面的中心位置处都有一个小圆点，如图5-4 所示。

对面的一系列变形操作，可以最终改变整个多边形的形态。

例如，如果想访问多边形的内部，可以先选取多边形的所有顶部面，然后将它们删除掉，如图5-5 所示。

图5-4 处于激活状态的面图5-5 删除多边形的面选择多边形面的方法与选取多边形顶点的方法一致，选择面可用F11 键。

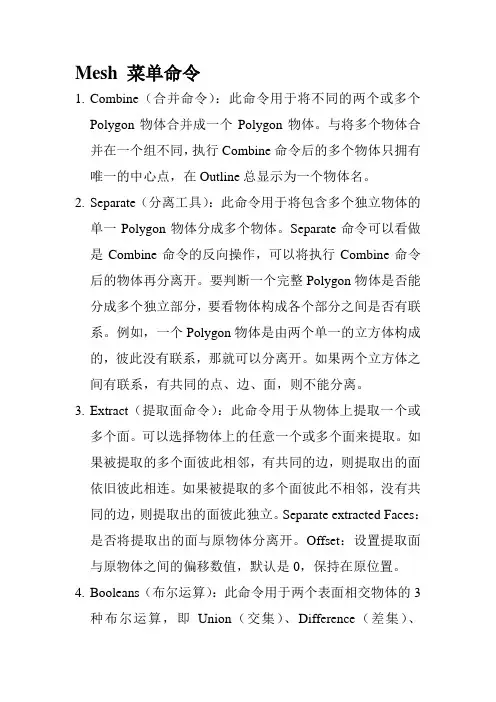

Mesh 菜单命令bine（合并命令）：此命令用于将不同的两个或多个Polygon物体合并成一个Polygon物体。

与将多个物体合并在一个组不同，执行Combine命令后的多个物体只拥有唯一的中心点，在Outline总显示为一个物体名。

2.Separate（分离工具）：此命令用于将包含多个独立物体的单一Polygon物体分成多个物体。

Separate命令可以看做是Combine命令的反向操作，可以将执行Combine命令后的物体再分离开。

要判断一个完整Polygon物体是否能分成多个独立部分，要看物体构成各个部分之间是否有联系。

例如，一个Polygon物体是由两个单一的立方体构成的，彼此没有联系，那就可以分离开。

如果两个立方体之间有联系，有共同的点、边、面，则不能分离。

3.Extract（提取面命令）：此命令用于从物体上提取一个或多个面。

可以选择物体上的任意一个或多个面来提取。

如果被提取的多个面彼此相邻，有共同的边，则提取出的面依旧彼此相连。

如果被提取的多个面彼此不相邻，没有共同的边，则提取出的面彼此独立。

Separate extracted Faces：是否将提取出的面与原物体分离开。

Offset：设置提取面与原物体之间的偏移数值，默认是0，保持在原位置。

4.Booleans（布尔运算）：此命令用于两个表面相交物体的3种布尔运算，即Union（交集）、Difference（差集）、Intersection（交集）。

用于布尔运算的两个物体有主次之分，也就是运算后保留下哪个物体。

这取决于选择物体的先后顺序，首先选择的物体为住物体。

布尔运算可以快速准确地完成一些用常规工具耗时耗力的工作。

5.Smooth（光滑工具）此命令用于对物体进行光滑运算，使物体表面看起来更柔和。

Smooth命令一般用于生物建模的最后部分，当把基本布线完成后，通过smooth命令使模型表面过渡柔和，更接近生物的特质。

Smooth命令方式分为Exponentially（指数模式）和Linearly（线性模式）两种。

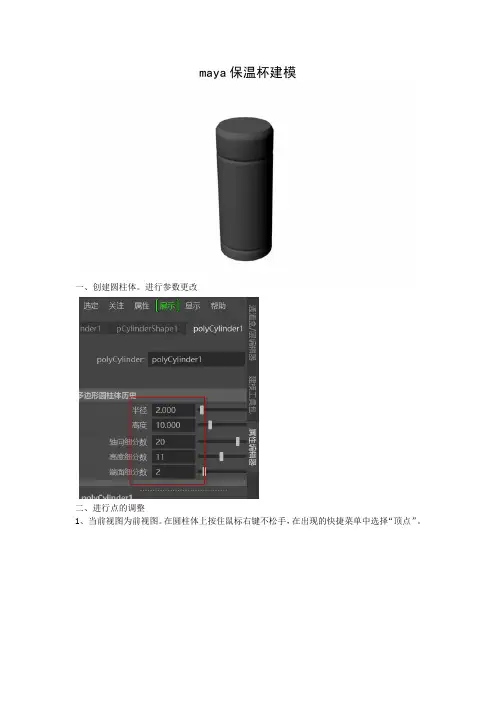

maya保温杯建模一、创建圆柱体。

进行参数更改二、进行点的调整1、当前视图为前视图。

在圆柱体上按住鼠标右键不松手，在出现的快捷菜单中选择“顶点”。

2、利用移动工具选中第2行和第3行点，Y轴方向向上移动到如图所示位置。

注：若需要回到物体模板，则右击--对象模式。

3、用比例缩放工具选中4-7行，进行Y方向收缩。

如图4、用移动工具沿Y轴向上移动到如图所示位置。

5、用缩放工具选中8-11行点，进行Y轴缩放，并用移动工具移动到如图所示位置。

三、进行边的调整右击--边方式，进入边方式1、杯盖顶部的造型制作选中杯顶上部分再按CTRL键不松手，鼠标拖出需要删除的边。

确定上边一组边是最终需要选择的边。

按R比例缩放如图（缩放到自己满意）按W移动到合适位置。

如前面方式选中第二排线，进行缩放调整出弧度出来。

杯盖最上两行部分再进行细节调整2、杯盖下部造型制作选中如图所示边，进行缩放如图3、杯下部造型制作同上进行杯子下部造型制作。

三、进行渲染输出点击“状态行”中的“显示渲染器”，将渲染器选择为Maya软件在公用选项卡中，进行如下参数设置。

1、文件格式1、选择渲染视图2、渲染尺寸设置在Maya软件选项卡中进行如下设置1、抗锯齿2、光线跟踪质量中勾选光线跟踪四、关闭渲染器设置，点击工作区中的摄影机属性在右边的通道编辑中进行环境颜色更改五、选择摄像机视图，单击状态行中的“渲染当前帧”按钮。

即完成渲染。

选择摄像机视图，单击状态行中的“渲染当前帧”按钮。

即完成渲染。

六、保存图像。

在渲染窗口中，继续点文件--保存图像。

接下来的对话框中选择位置进行文件名命名和和文件类型选择（JPG）。

完成制作。

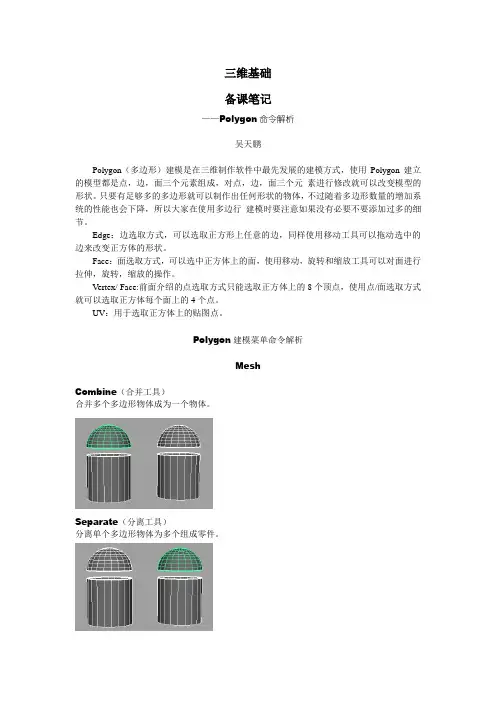

三维基础备课笔记——Polygon命令解析吴天鹏Polygon（多边形）建模是在三维制作软件中最先发展的建模方式，使用Polygon建立的模型都是点，边，面三个元素组成，对点，边，面三个元素进行修改就可以改变模型的形状。

只要有足够多的多边形就可以制作出任何形状的物体，不过随着多边形数量的增加系统的性能也会下降，所以大家在使用多边行建模时要注意如果没有必要不要添加过多的细节。

Edge：边选取方式，可以选取正方形上任意的边，同样使用移动工具可以拖动选中的边来改变正方体的形状。

Face：面选取方式，可以选中正方体上的面，使用移动，旋转和缩放工具可以对面进行拉伸，旋转，缩放的操作。

Vertex/ Face:前面介绍的点选取方式只能选取正方体上的8个顶点，使用点/面选取方式就可以选取正方体每个面上的4个点。

UV：用于选取正方体上的贴图点。

Polygon建模菜单命令解析MeshCombine（合并工具）合并多个多边形物体成为一个物体。

Separate（分离工具）分离单个多边形物体为多个组成零件。

Extract（分割面工具）选择需要分离的面，执行命令。

Booleans（布尔运算）在布尔运算下有三个子命令，分别是联合，差集和交集。

Smooth（光滑工具）选择需要光滑的物体或面，执行命令。

（注意两种光滑模式的使用）Exponentially LiearlyAverage Vertices（略）Transfer Attributes（转移属性）（略）Paint Transfer Attributes Weights Tool（略）Copy Mesh Attributes（略）Clipboard Actions（略）Reduce（重建多边形）（略）Paint Reduce Weight Tool（略）Cleanup（清理工具）（略）Triangulate（三角化）选择物体或者需要三角化的面，执行命令（选择物体模式执行时，物体所有面都会被三角化）Quadrangulate（四边化）选择物体或者需要四边化的面，执行命令（选择物体模式执行时，物体所有面都会被四边化）Fill Hole（补洞工具）选择有漏洞物体（或者选择需要补洞的一圈线），执行命令（选择物体模式执行时，物体所有漏洞都会被填补）Make Hole Tool（略）Create Polygon Tool（创建自由形Polygon物体工具）切换到平面视图，创建任意形状的多边形，回车结束创建。

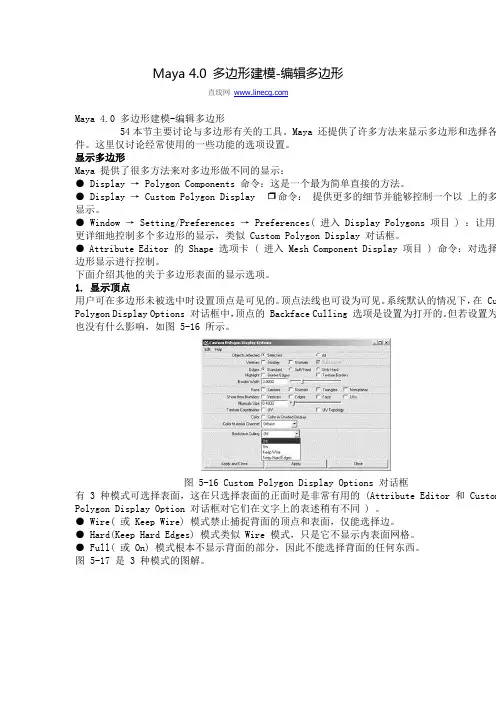

Maya 4.0 多边形建模-编辑多边形直线网Maya 4.0 多边形建模-编辑多边形54本节主要讨论与多边形有关的工具。

Maya 还提供了许多方法来显示多边形和选择各种组这里仅讨论经常使用的一些功能的选项设置。

显示多边形Maya 提供了很多方法来对多边形做不同的显示：● Display → Polygon Components 命令：这是一个最为简单直接的方法。

● Display → Custom Polygon Display命令：提供更多的细节并能够控制一个以上的多边示。

● Window → Setting/Preferences → Preferences( 进入 Display Polygons 项目 ) ：让用户更详细地控制多个多边形的显示，类似 Custom Polygon Display 对话框。

● Attribute Editor 的 Shape 选项卡 ( 进入 Mesh Component Display 项目 ) 命令：对选择边形显示进行控制。

下面介绍其他的关于多边形表面的显示选项。

1. 显示顶点用户可在多边形未被选中时设置顶点是可见的。

顶点法线也可设为可见。

系统默认的情况下，在 Cu Polygon Display Options 对话框中，顶点的 Backface Culling 选项是设置为打开的。

但若设置为也没有什么影响，如图 5-16 所示。

图 5-16 Custom Polygon Display Options 对话框有 3 种模式可选择表面，这在只选择表面的正面时是非常有用的 (Attribute Editor 和 Custom Polygon Display Option 对话框对它们在文字上的表述稍有不同 ) 。

● Wire( 或 Keep Wire) 模式禁止捕捉背面的顶点和表面，仅能选择边。

● Hard(Keep Hard Edges) 模式类似 Wire 模式，只是它不显示内表面网格。
