《电工学》秦曾煌第六版上下册课后答案(同名17708)D[解] 首先根据基尔霍夫电流定律列出图2: 习题1.5.2图−I1 + I2 −I3=−3 + 1 −I3=可求得I3= −2mA, I3的实际方向与图中的参考方向相反。
根据基尔霍夫电流定律可得U3 = (30 + 10 ×103 ×3 ×10−3 )V =60V其次确定电源还是负载:1 从电压和电流的实际方向判定:电路元件3 80V元件30V元件电流I3从“+”端流出,故为电源;电流I2从“+”端流出,故为电源;电流I1从“+”端流出,故为负载。
2 从电压和电流的参考方向判别:电路元件3 U3和I3的参考方向相同P= U3I3 = 60 ×(−2) ×10−3W=−120 ×10−3W (负值),故为电源;80V元件U2和I2的参考方向相反P = U2I2 = 80 ×1 ×10−3W =80 ×10−3W (正值),故为电源;30V元件U1和I1参考方向相同P= U1I1 = 30 ×3 ×10−3 W = 90 ×10−3W (正值),故为负载。
两者结果一致。
最后校验功率平衡:电阻消耗功率:2 2= R1I1 = 10 ×3 mW = 90mWP R12 2= R2I2 = 20 ×1 mW = 20mWP R2电源发出功率:P E = U2I2 + U3I3 = (80 + 120)mW =200mW负载取用和电阻损耗功率:P = U1I1 + R1 I2 + R2I2 = (90 + 90 + 20)mW =200mW1 2两者平衡1.5.3有一直流电源,其额定功率PN= 200W ,额定电压U N= 50V 。
内阻R0 =0.5Ω,负载电阻R可以调节。
其电路如教材图1.5.1所示试求:1 额定工作状态下的电流及负载电阻;2 开路状态下的电源端电压;3 电源短路状态下的电流。
上海第二工业大学专升本专业综合考试大纲电气信息类考试内容包括二部份:《电工技术》(电路)、《电子技术》(模拟电子、数字电子),考试时刻 2小时,总分值150分。
电工技术(电路)第一章:电路的大体概念与大体定律把握:电路的大体物理量的物理意义、电压、电流参考方向,电压源、电流源的性质,电路中各点电位的计算,功率的计算,KCL、KVL大体定律。
了解:电源开路、短路概念。
第二章:电路的分析方式。
把握:无源二端网络的等效变换,电阻的串联、分压公式;电阻的并联、分流方式。
含源二端网路的等效变换,理想电源的简化,电压源与电流源的等效互换。
等效电源定理;戴维南定理、诺顿定理。
电路的分析方式:支路电流法、叠加原理、节点电位法。
了解:网孔法及含受控源电路分析方式。

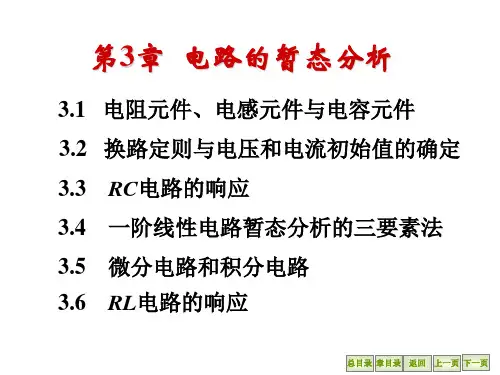

第三章:电路的暂态分析。
把握:暂态进程的含义、产生的缘故和条件。
RC和RL电路的暂态进程中电流电压的分析计算,画出波形,三要素分析方式的应用。
了解:微分电路,积分电路,τ的意义。

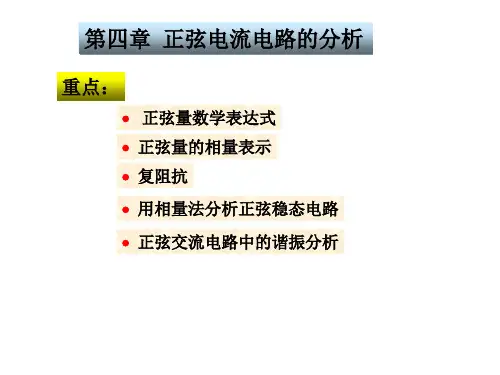

第四章:正弦交流电路。
把握:正弦交流电三要素,相位关系,有效值的含义。
用相量、相量法分析方式,对简单R、L、C参数电路的分析与计算。
了解有功功率、无功功率、视在功率的意义与计算,功率因数及提高意义。
谐振条件及经常使用谐振电路。
第五章:三相交流电路。
明白得:三相电源,三相负载星形接法、三角形接法的电压、电源的关系与计算,三相功率计算方式,三相四线制电路中线的作用。
电子技术(模拟电子、数字电子)第十四章:二极管和三极管了解:本征半导体、P型半导体、N型半导体的特点、PN结的形成及单向导电性、二极管伏安特性曲线、二极管的参数,稳压二极管的特性和参数,三极管的电流放大作用,电流分派关系、三极管的特性曲线和参数。
第十五章:大体放大电路。
把握:共发射极放大电路的直流通道,交流通道,微变等效电路,静态分析、动态分析和计算方式;射极输出器,互补对称功率放大电路的分析和计算。
明白得:分压式静态工作点的稳固电路原理,单管放大电路中直流负载线、交流负载线与放大电路的放大倍数、输出范围、失真的关系。
1 电路的基本概念与定律电源有载工作、开路与短路电源发出功率P E =在图2中,已知I1= 3mA,I2 = 1mA.试确定电路元件3中的电流I3和其两端电压U3,并说明它是电源还是负载。
校验整个电路的功率是否平衡。
[解] 首先根据基尔霍夫电流定律列出图 2: 习题图−I1 + I2 −I3=−3 + 1 −I3=可求得I3= −2mA, I3的实际方向与图中的参考方向相反。
根据基尔霍夫电流定律可得U3 = (30 + 10 ×103 ×3 ×10−3 )V= 60V其次确定电源还是负载:1 从电压和电流的实际方向判定:电路元件3 80V元件30V元件电流I3从“+”端流出,故为电源;电流I2从“+”端流出,故为电源;电流I1从“+”端流出,故为负载。
2 从电压和电流的参考方向判别:电路元件3 U3和I3的参考方向相同P= U3I3 = 60 ×(−2) ×10−3W =−120 ×10−3W (负值),故为电源;80V元件U2和I2的参考方向相反P = U2I2 = 80 ×1 ×10−3W =80 ×10−3W (正值),故为电源;30V元件U1和I1参考方向相同P= U1I1 = 30 ×3 ×10−3 W =90 ×10−3W (正值),故为负载。
两者结果一致。
最后校验功率平衡:电阻消耗功率:2 2P R= R1I= 10 ×3 mW = 90mW12 2P R= R2I= 20 ×1 mW = 20mW2电源发出功率:P E = U2I2 + U3I3 = (80 + 120)mW =200mW负载取用和电阻损耗功率:P = U1I1 + R1 I2 + R2I2 = (90 + 90 + 20)mW =200mW1 2两者平衡基尔霍夫定律试求图6所示部分电路中电流I、I1和电阻R,设U ab = 0。
第一章习题1-1 指出图1-1所示电路中A 、B 、C 三点的电位。
图1-1 题 1-1 的电路解:图(a )中,电流 mAI 51226.=+=, 各点电位 V C = 0V B = 2×1.5 = 3V V A = (2+2)×1.5 = 6V图(b )中,电流mAI 1246=+=, 各点电位 V B = 0V A = 4×1 = 4VV C =- 2×1 = -2V图(c )中,因S 断开,电流I = 0, 各点电位 V A = 6V V B = 6VV C = 0 图(d )中,电流mAI 24212=+=, 各点电位 V A = 2×(4+2) =12VV B = 2×2 = 4V V C = 0图(e )的电路按一般电路画法如图,电流mAI 12466=++=,各点电位 V A = E 1 = 6VV B = (-1×4)+6 = 2V V C = -6V1-2 图1-2所示电路元件P 产生功率为10W ,则电流I 应为多少? 解:由图1-2可知电压U 和电流I 参考方向不一致,P = -10W =UI 因为U =10V , 所以电流I =-1A图 1-2 题 1-2 的电路1-3 额定值为1W 、10Ω的电阻器,使用时通过电流的限额是多少? 解:根据功率P = I 2 R A R P I 3160101.===1-4 在图1-3所示三个电路中,已知电珠EL 的额定值都是6V 、50mA ,试问哪个电珠能正常发光?图 1-3 题 1-4 的电路解:图(a )电路,恒压源输出的12V 电压加在电珠EL 两端,其值超过电珠额定值,不能正常发光。
图(b )电路电珠的电阻Ω=Ω==120120506K R .,其值与120Ω电阻相同,因此电珠EL 的电压为6V ,可以正常工作。
图(c )电路,电珠与120Ω电阻并联后,电阻为60Ω,再与120Ω电阻串联,电珠两端的电压为V4126012060=+⨯小于额定值,电珠不能正常发光。
